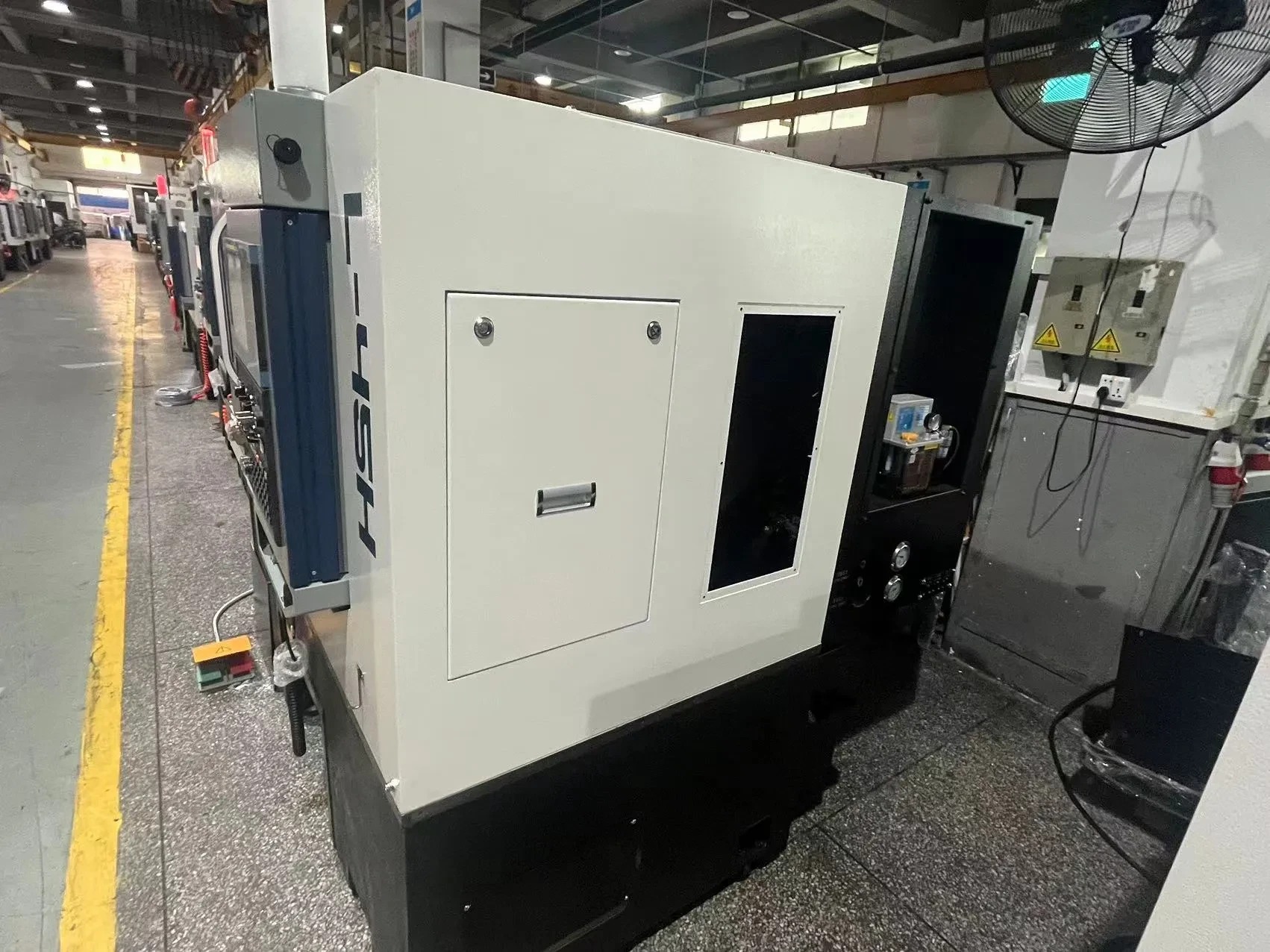

2-осевой токарный станок с ЧПУ L-45H, Stanza, Китай

Преимущества и выгоды:

• Масса 3800 кг и цельнолитая станина с рёбрами жёсткости обеспечивают устойчивость, точность и гашение вибраций даже при высоких нагрузках.
• Направляющие качения с низким коэффициентом трения увеличивают скорость перемещений, обеспечивают точность позиционирования ±0,008 мм и повторяемость ±0,004 мм.

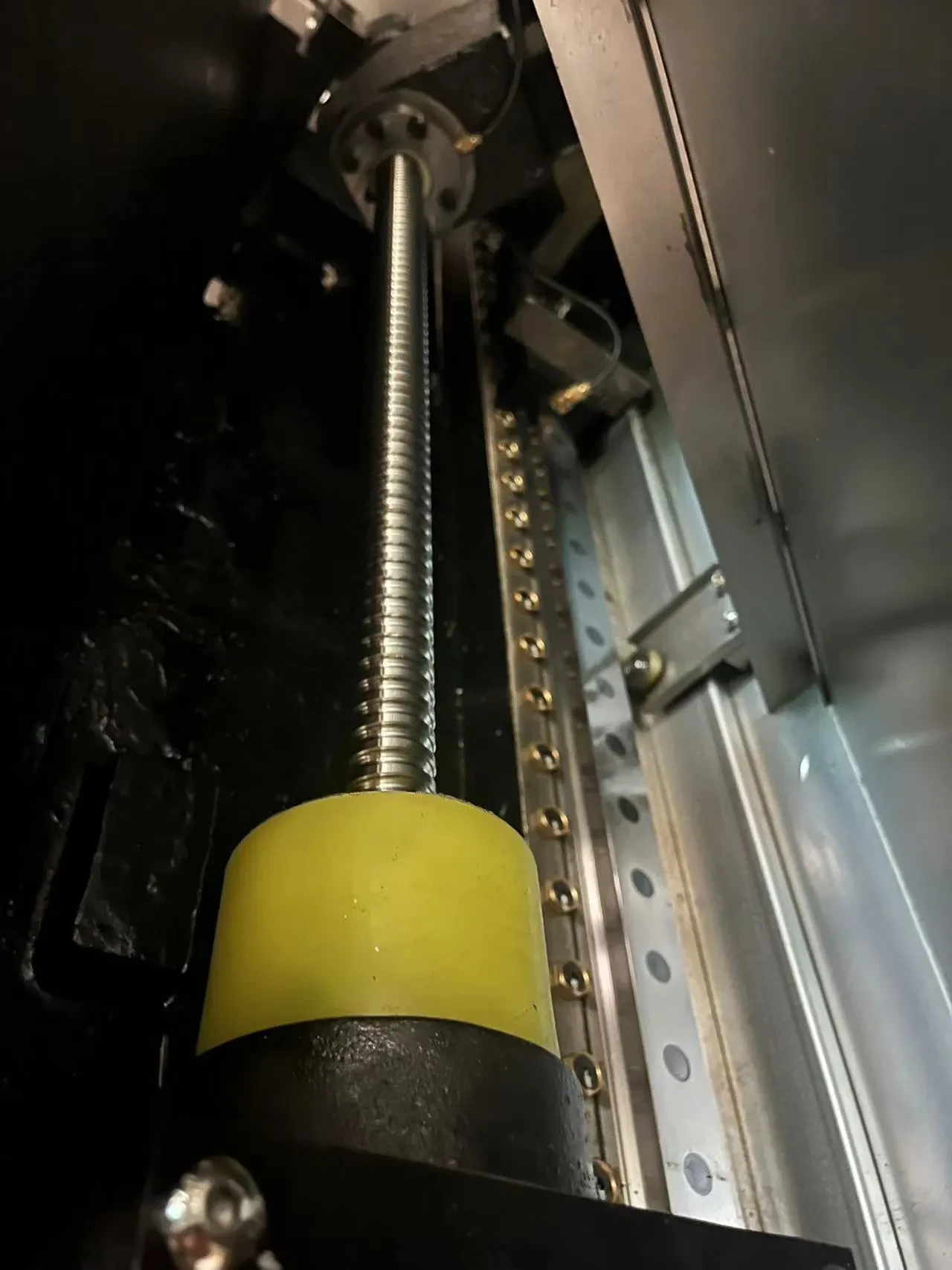

• Шариковинтовые передачи класса С3 с преднатягом гарантируют плавность и высокую точность хода.
• Шпиндель типа А2-8 (до 2800 об/мин) с усиленной передней бабкой равномерно распределяет нагрузку и сохраняет жёсткость конструкции на протяжении всего срока службы.
• Подшипники класса P4 обеспечивают минимальное радиальное биение и осевой люфт для точной обработки.

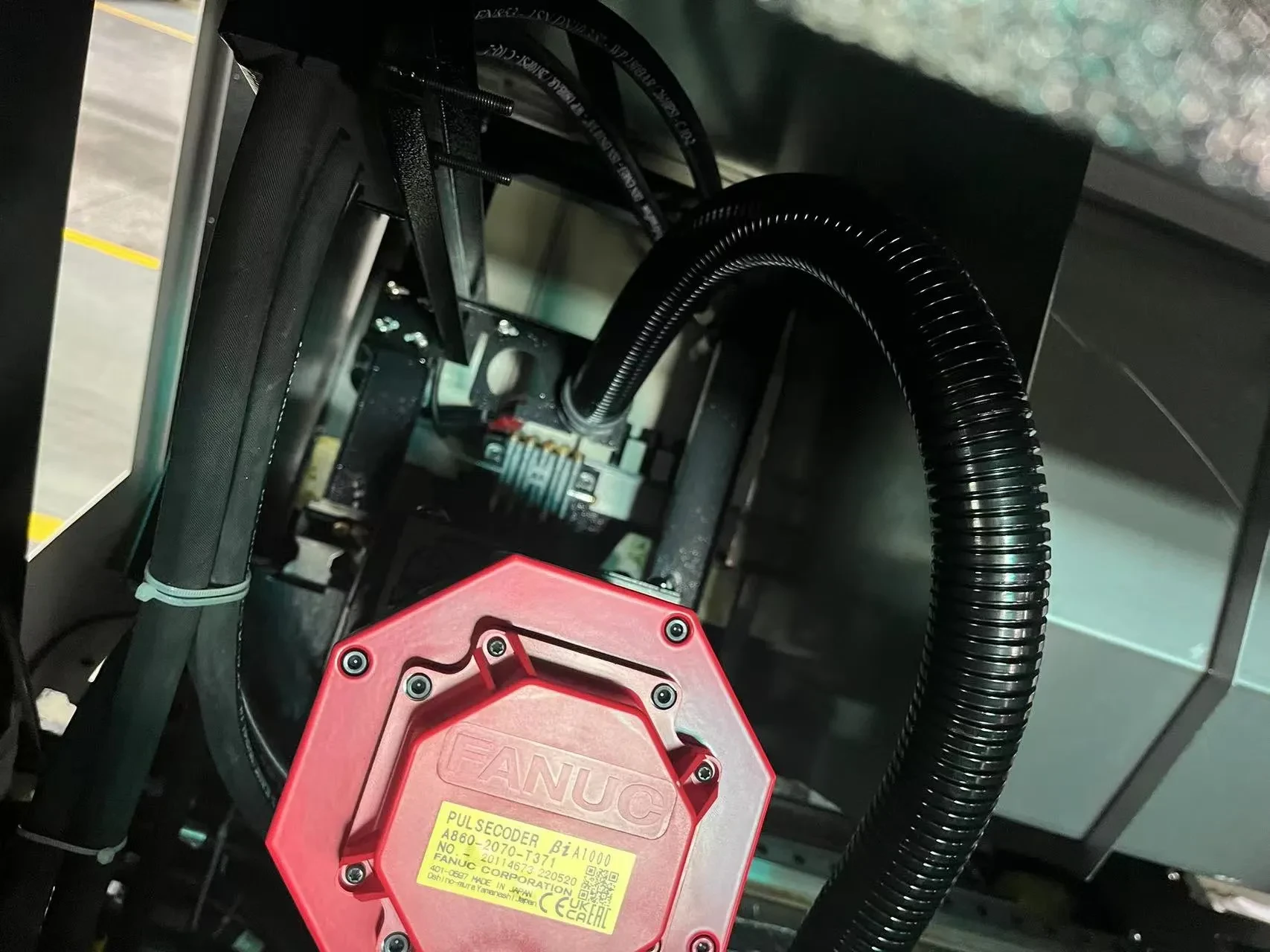

• Главный серводвигатель FANUC (15/18,5 кВт) развивает крутящий момент 140 Нм в постоянном и 200 Нм в кратковременном режиме, позволяя работать с труднообрабатываемыми материалами.

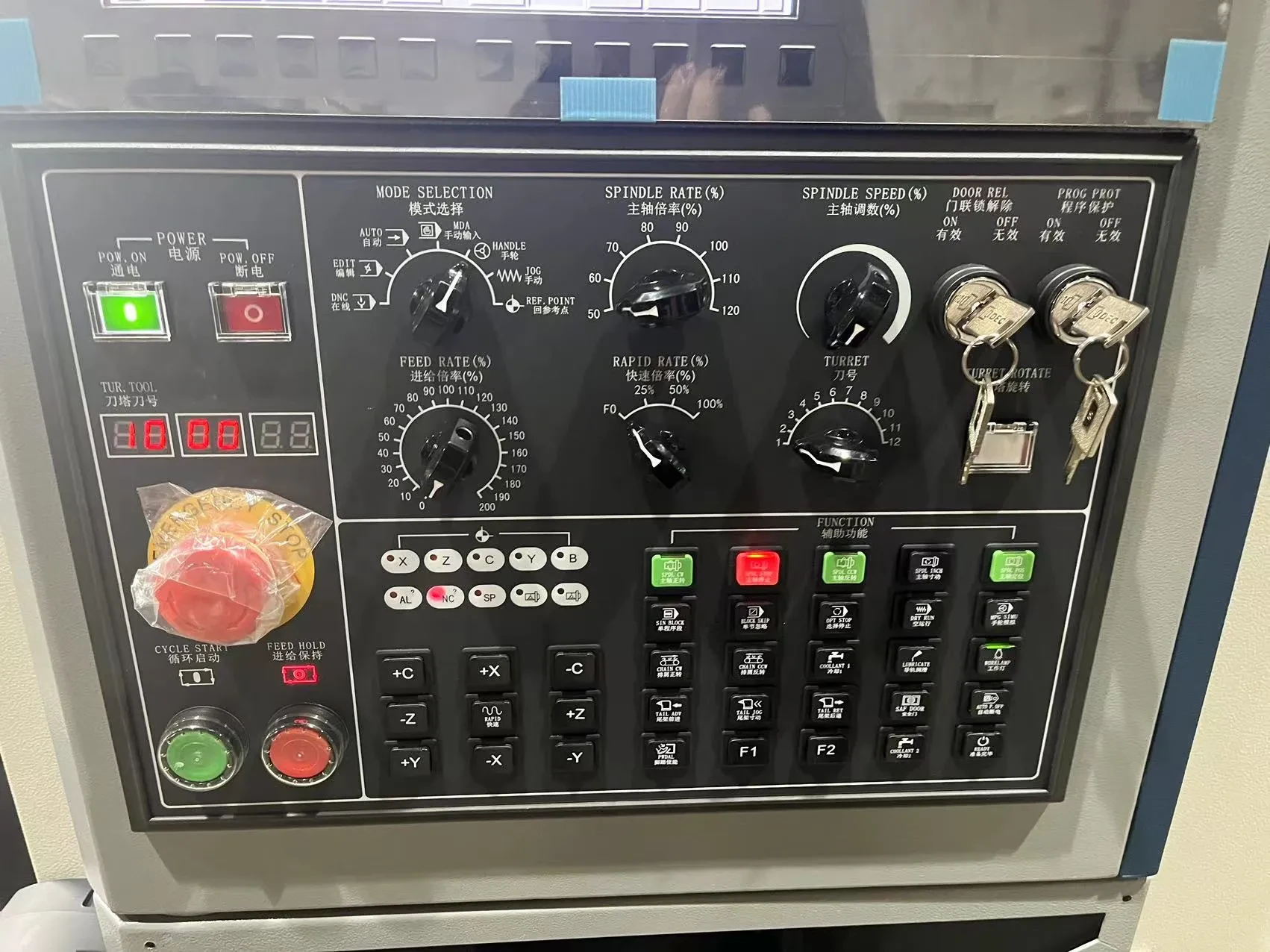

• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных обеспечивает высокую точность, плавность подачи и синхронизацию осей.

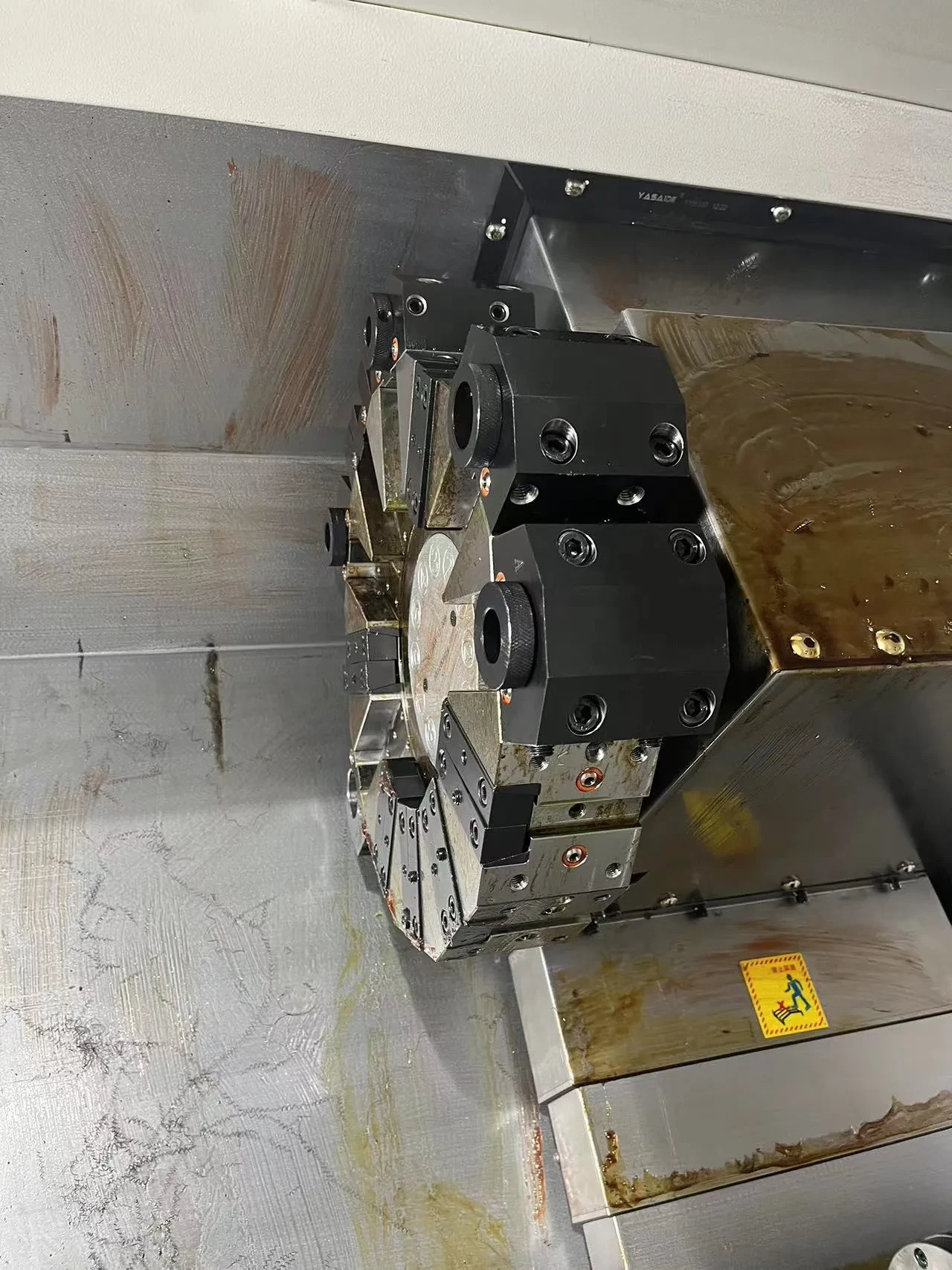

• 12-позиционная револьверная головка в стандарте укомплектована инструментальными блоками и готова к работе сразу после установки.
• Скорость перемещений до 30 м/мин сокращает такт выпуска продукции на 20–25%.
• Ходы по осям X/Z — 240+15/530 мм — позволяют обрабатывать широкий спектр деталей среднего размера.

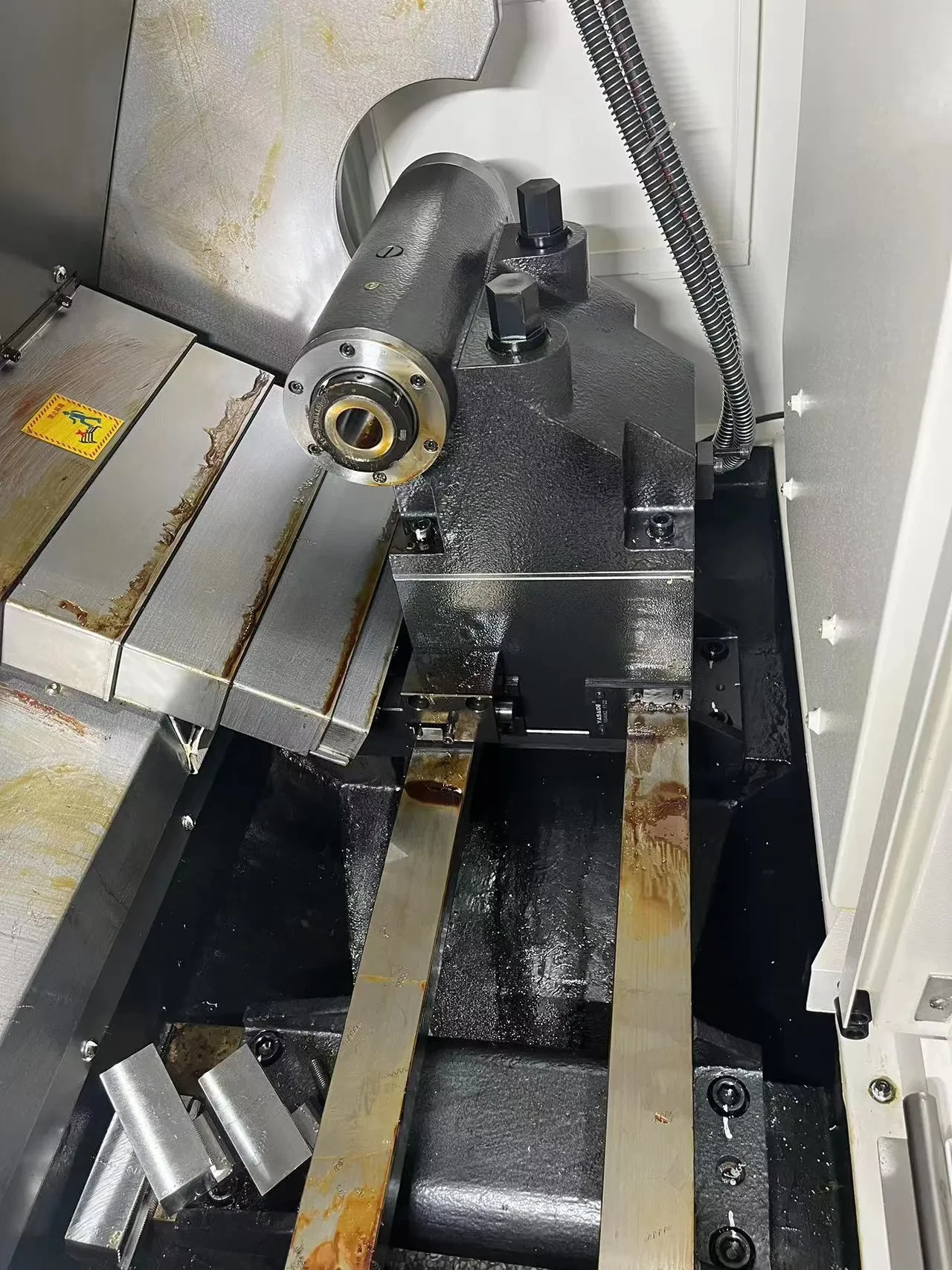

• Гидравлическая задняя бабка с конусом Морзе №5 обеспечивает надёжное закрепление длинномерных изделий.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (5), 10,4″ LCD, 2 Mb памяти для хранения УП
• Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Функция ЧПУ: М30 – автоматическое отключение
• Трансформатор
• Ременный привод шпинделя
• Главный серводвигатель мощностью (пост. / 15 мин.) 11 / 15 кВт (Fanuc)

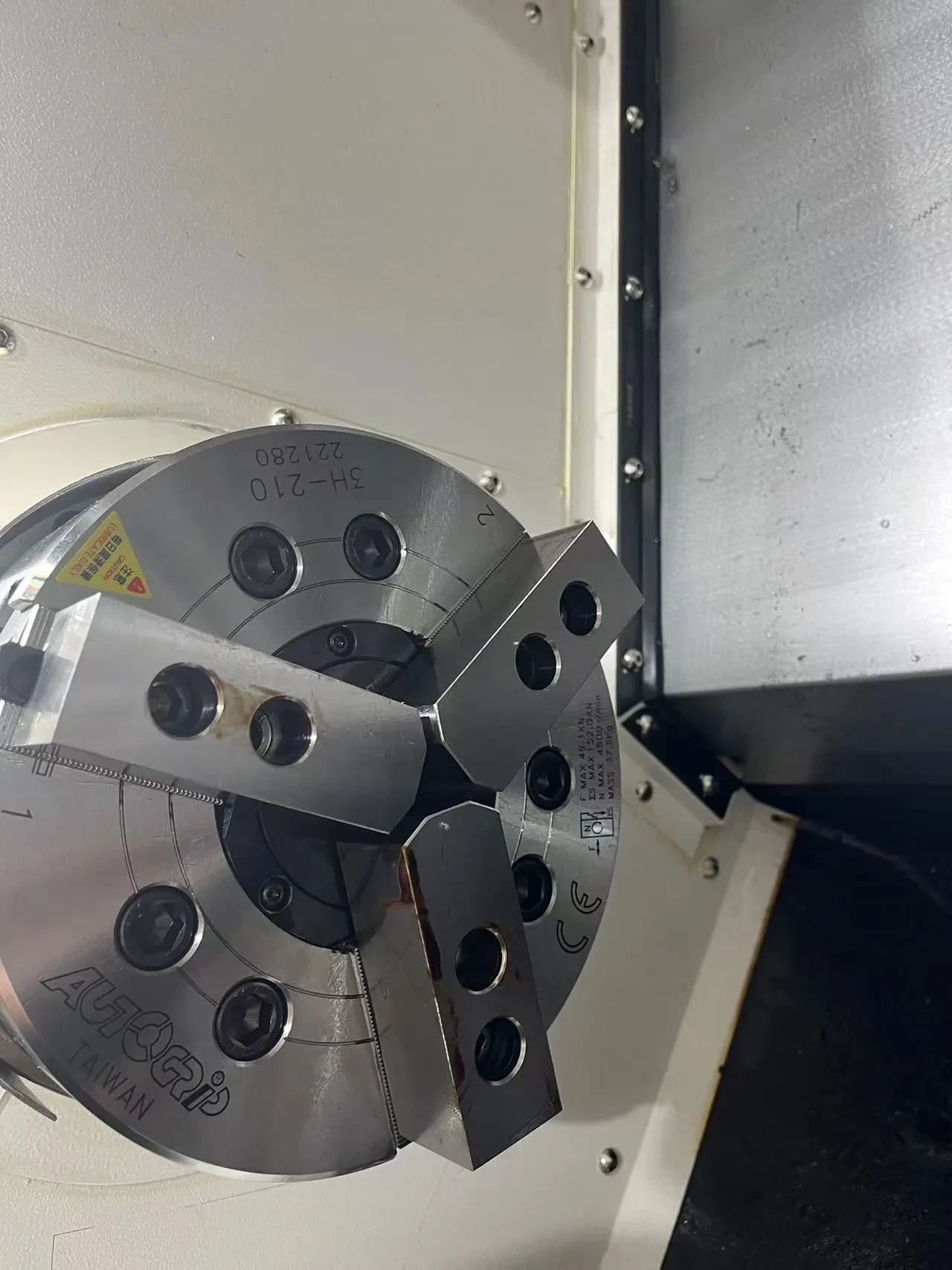

• 3-кулачковый гидравлический патрон главного шпинделя ø254 мм (10”), включая полый гидроцилиндр
• Статическая револьверная головка на 12 позиций

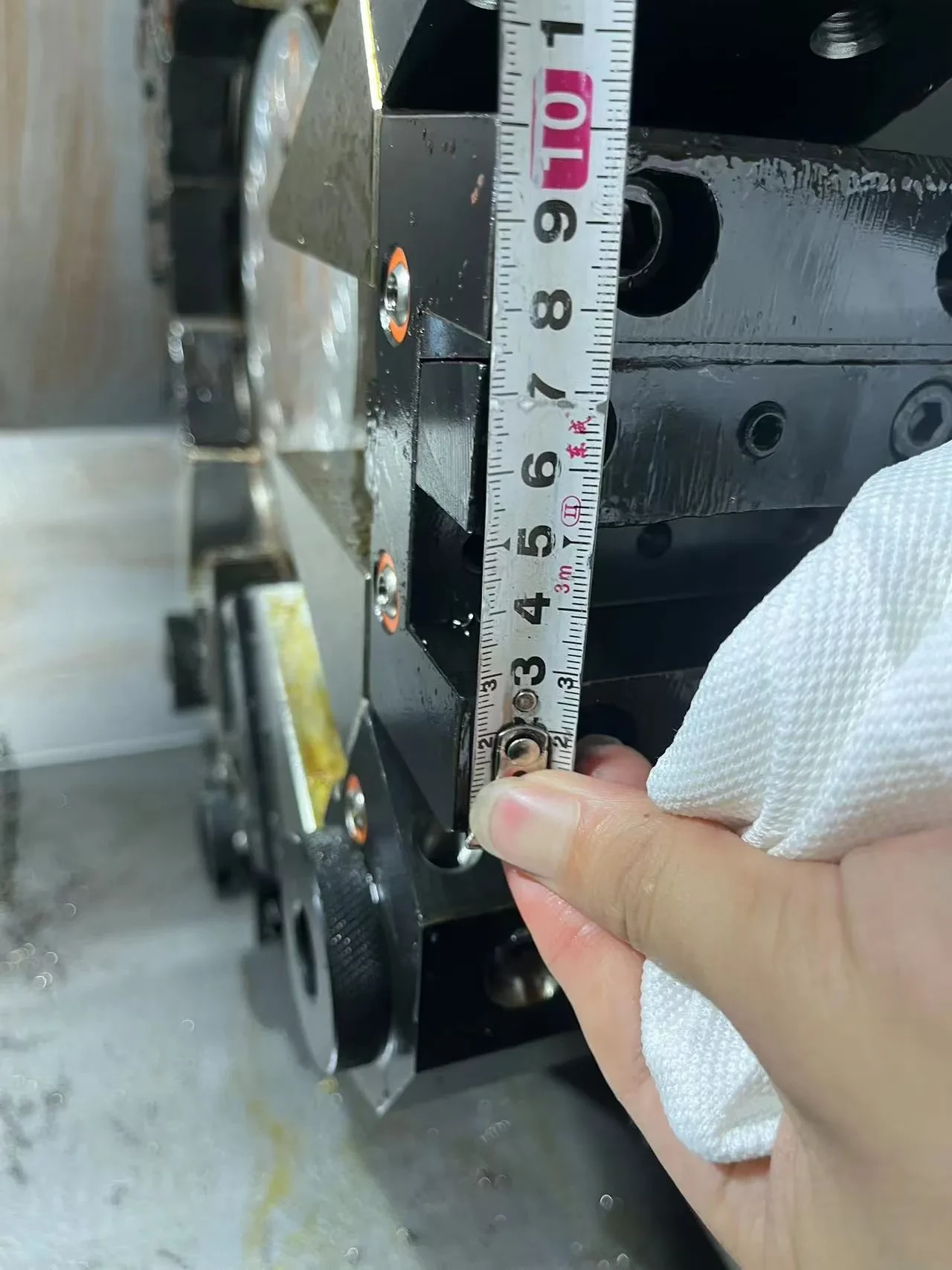

• Блок для торцевого точения, 25×25 мм — 1 шт.
• Расточной блок, Ø40 мм — 5 шт.;
• Клинья для зажима резцов, 25×25 мм — 12 шт.;
• Втулка переходная Ø40/Ø20 – 1 шт.;
• Втулка переходная Ø40/Ø25 – 1шт.;
• Втулка переходная Ø40/Ø32 – 1 шт.;
• Система подачи СОЖ, давление 3 бар

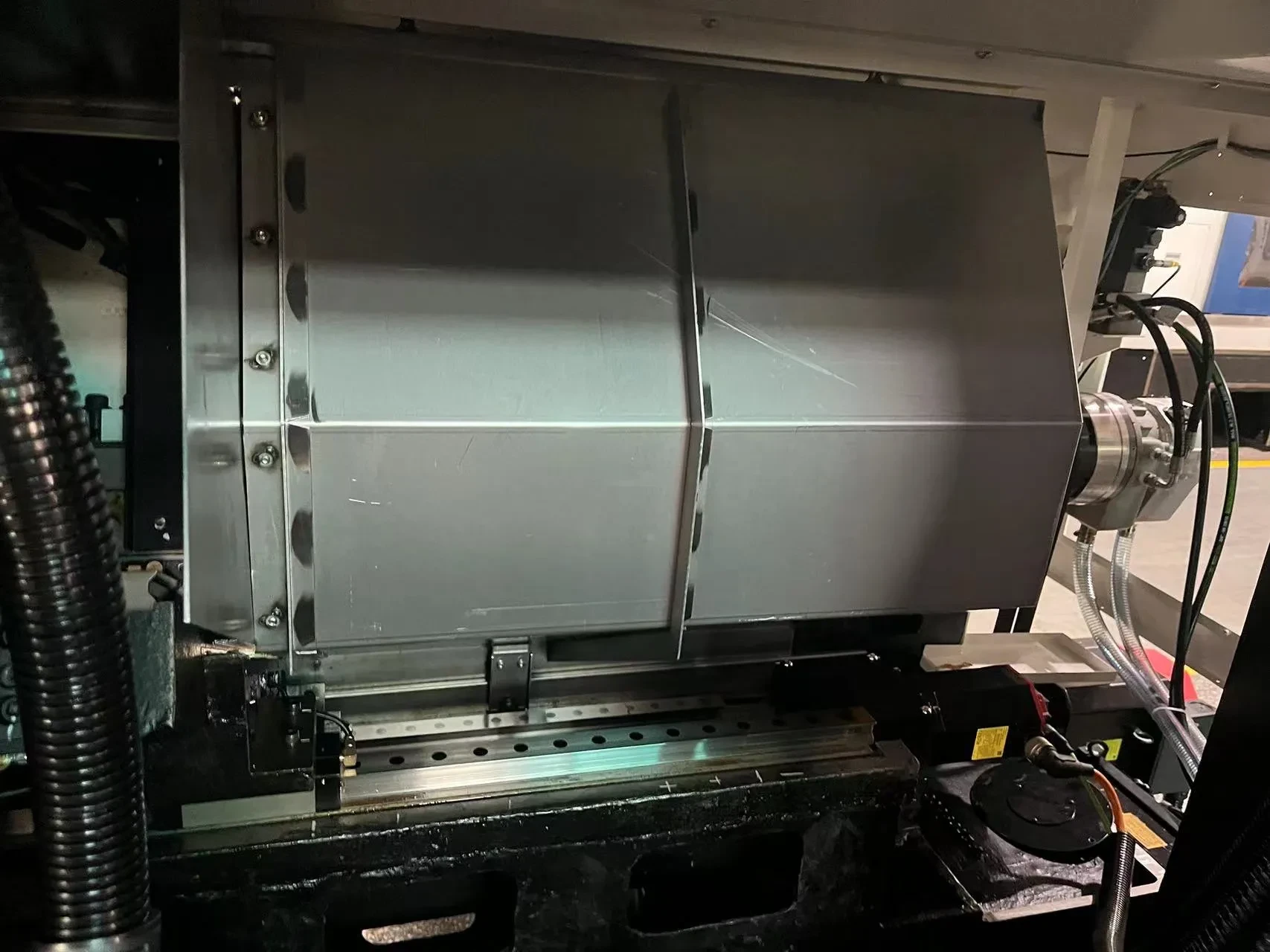

• Направляющие качения по осям X, Y, Z
• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки
• Задняя бабка с невращающейся гидравлической пинолью

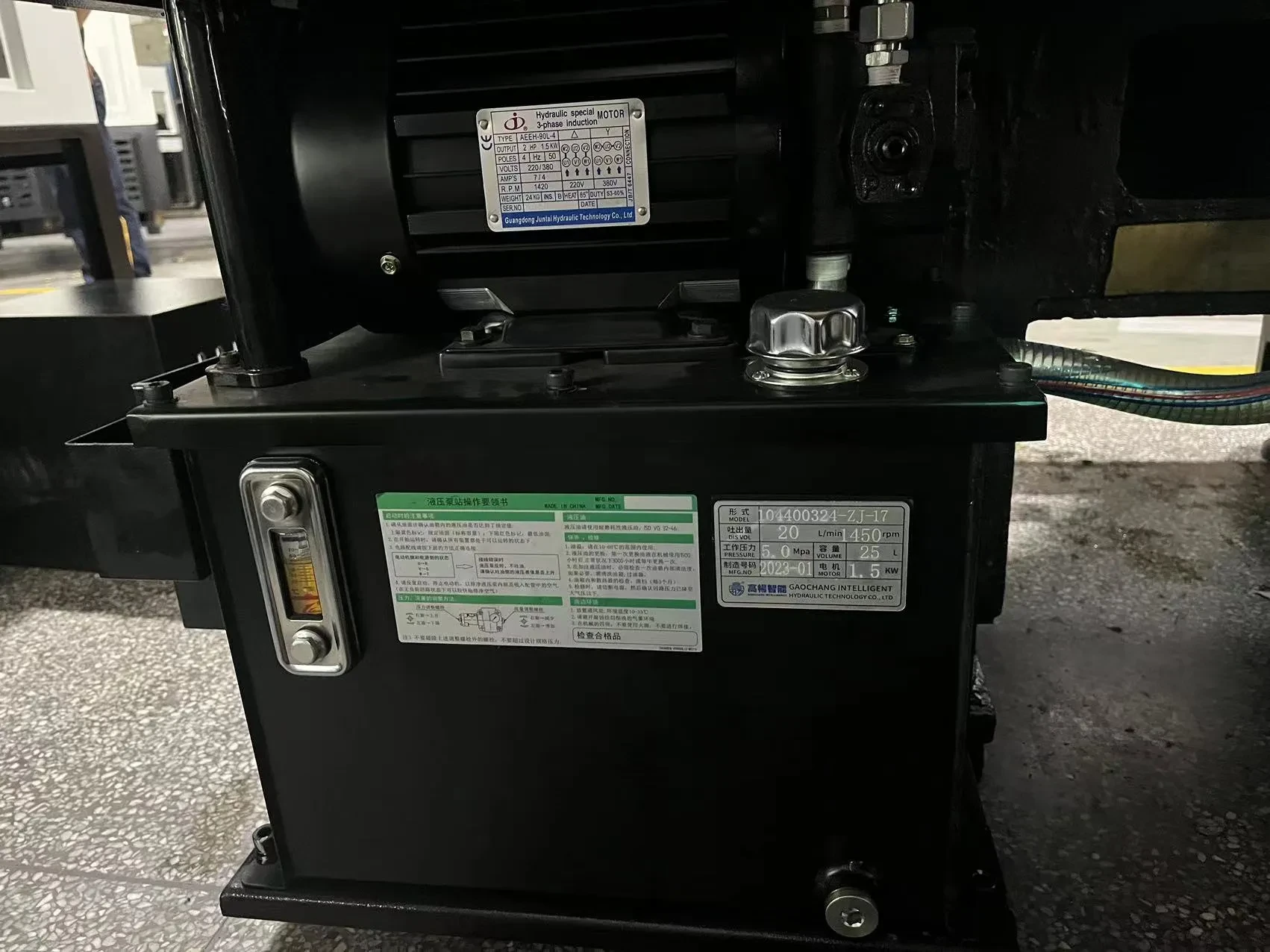

• Гидравлическая станция
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Система смазки автоматическая централизованная

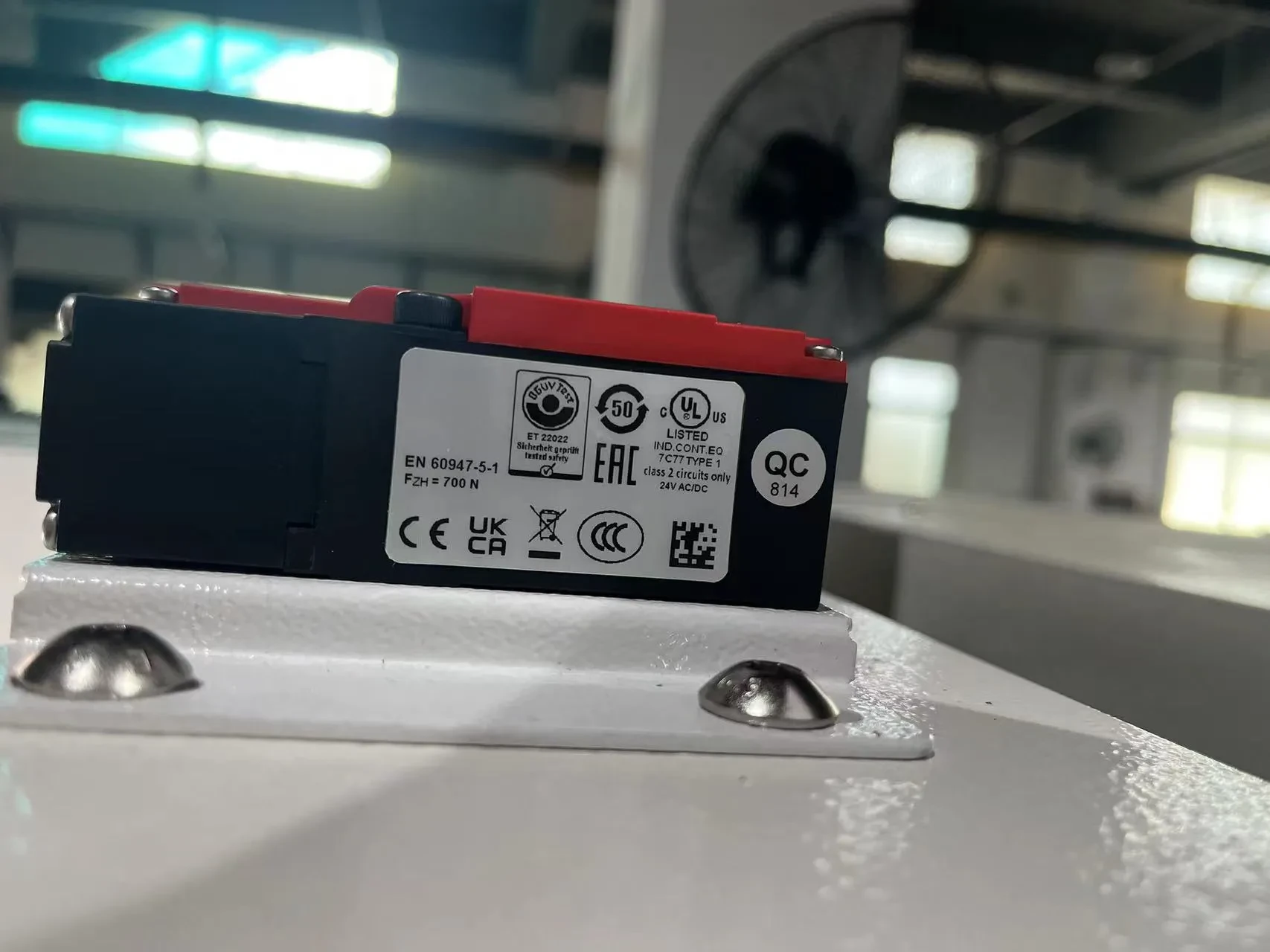

• Блокировка дверей рабочей зоны
• Интерфейс для подключения барфидера
• Освещение рабочей зоны

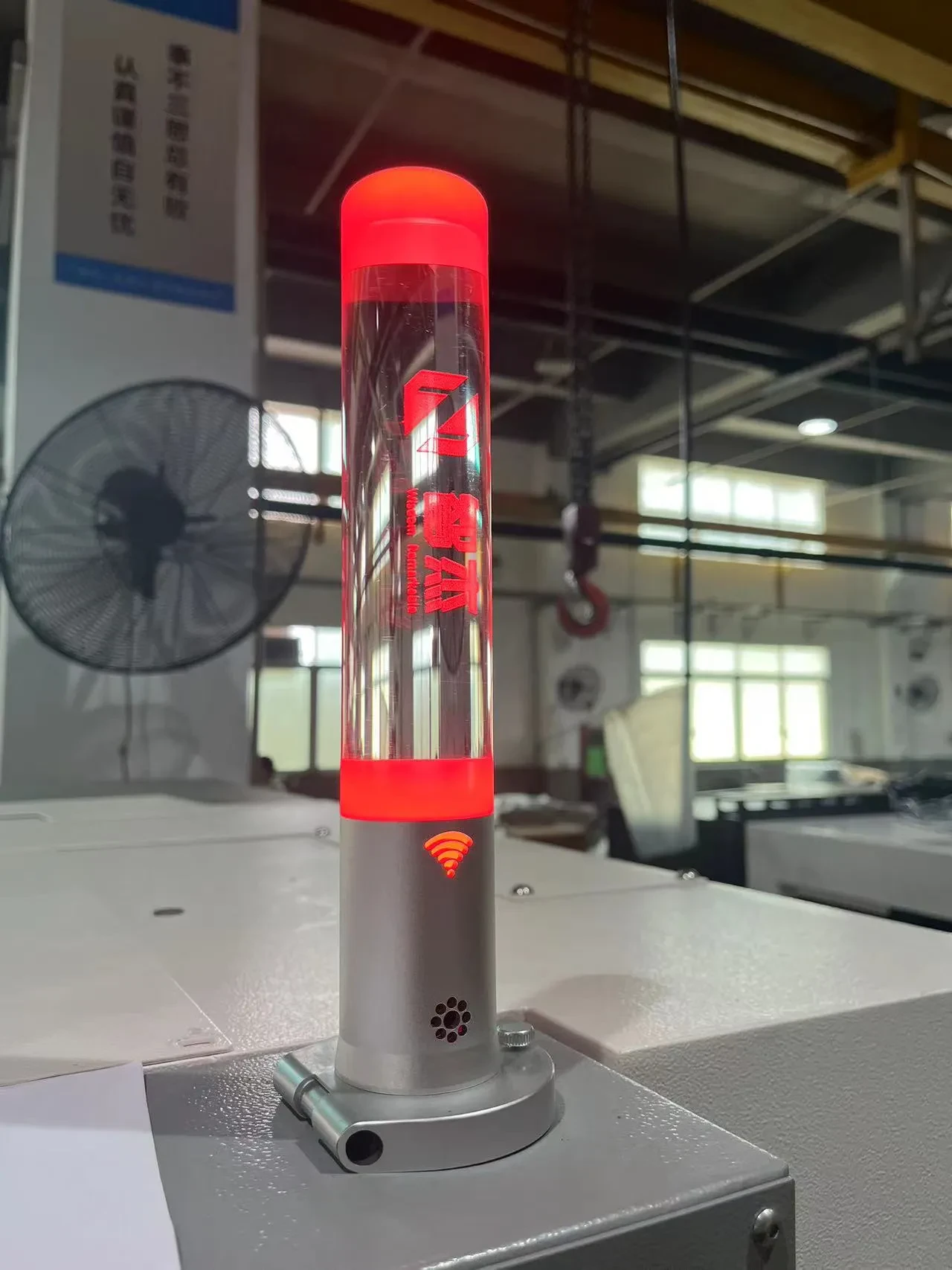

• Индикация состояния станка
• Комплект выравнивающих опор
• Кожух станка полностью закрытый
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

• Улавливатель для готовых деталей
• Автомат подачи прутка
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Люнеты

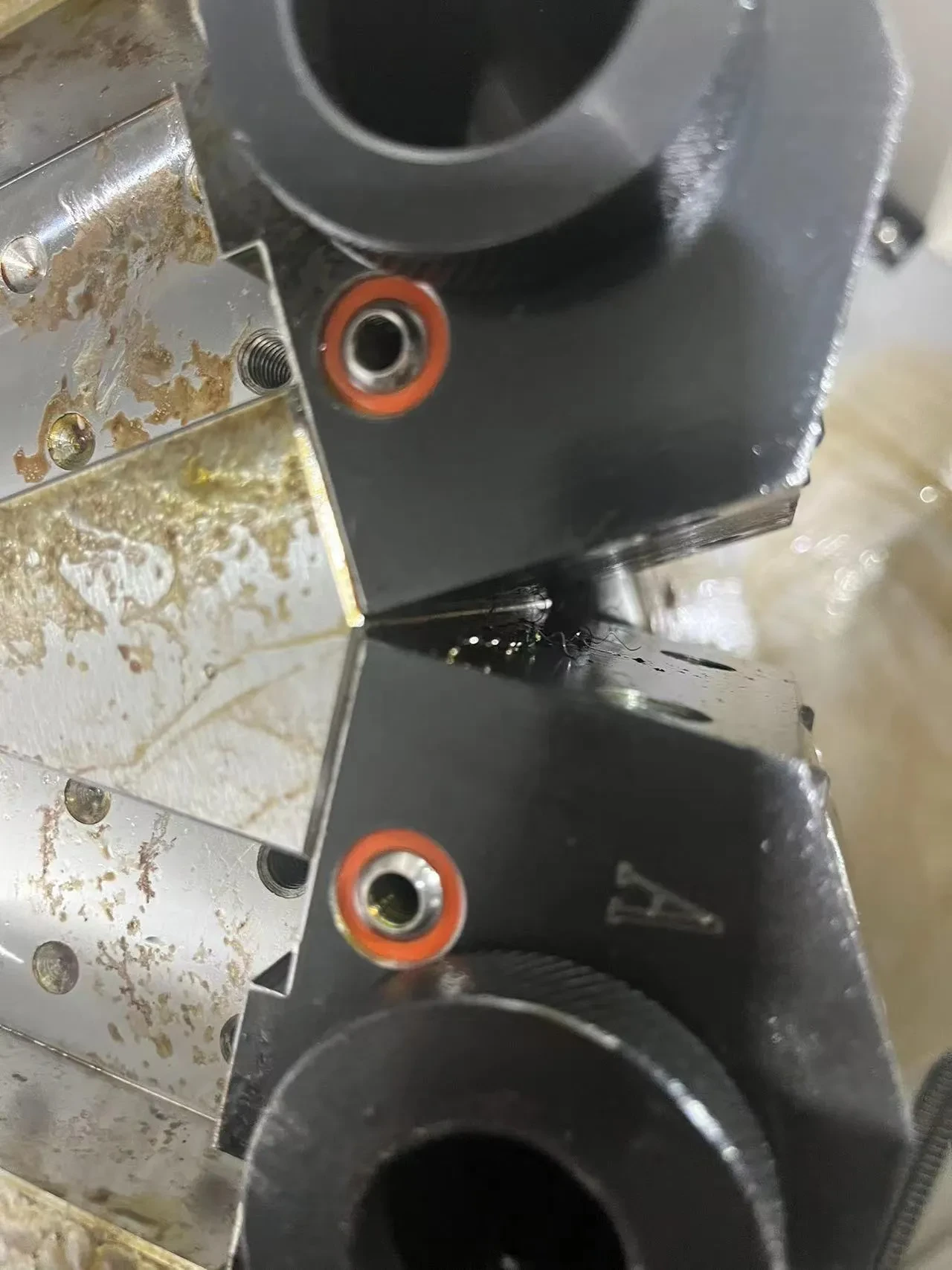

• Дополнительные инструментальные блоки для револьверной головы

Технические характеристики
