Координатно-измерительные машины

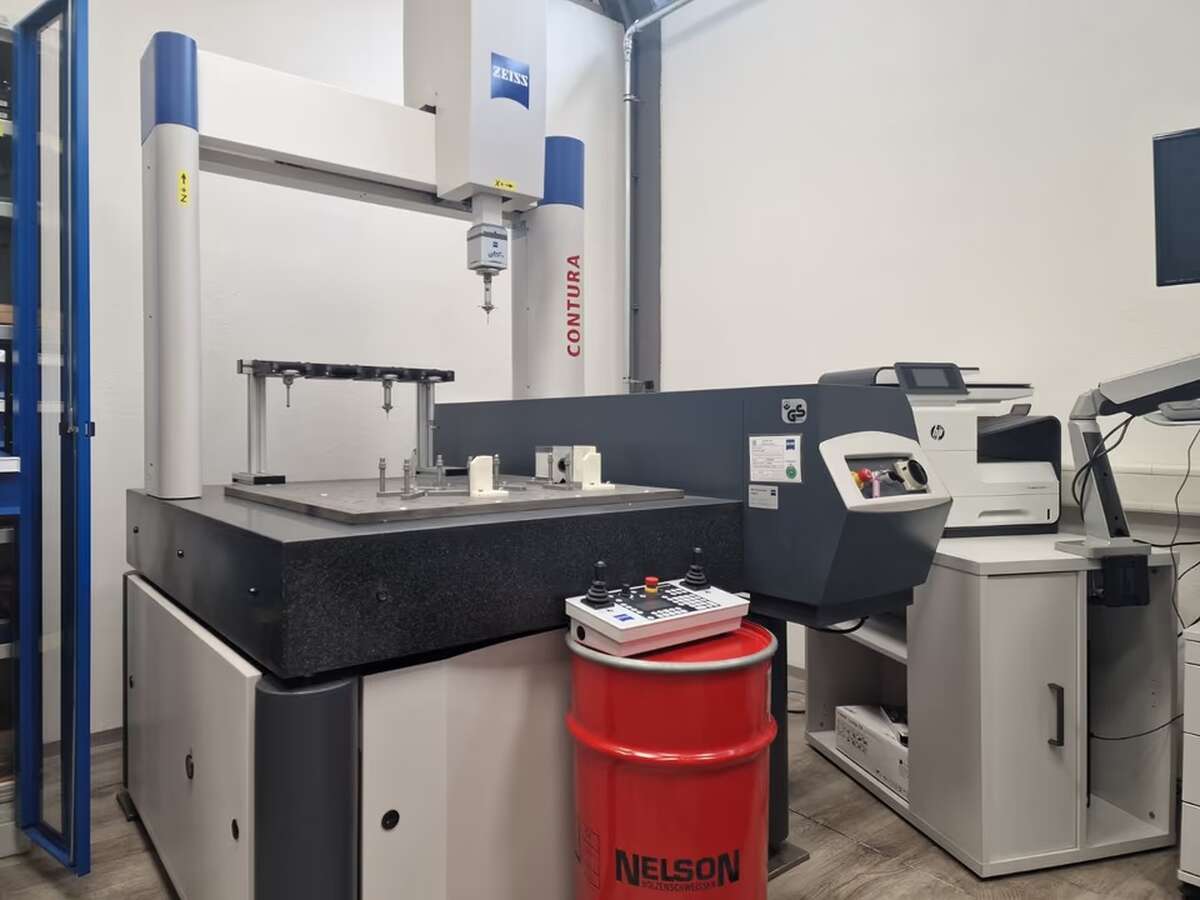

Координатно-измерительная машина Zeiss CMM Contura 7/10/6 представляет собой высокоточное оборудование для измерения и контроля геометрических параметров деталей. Машина оснащена сканирующей измерительной головкой VAST XT gold, которая обеспечивает высокую точность и производительность измерений. Встроенные функции, такие как автоматическое гашение вибраций и управление сканированием, делают процесс измерения более эффективным и надежным. Машина была обновлена в 2017 году, включая капитальный ремонт CMG и модернизацию панели управления. Система управления Calypso 2019 обеспечивает удобство и точность в работе.

Портальная КИМ. Создание 3D-моделей по существующему образцу и контроль размеров готовых деталей. Диапазон измерения (X×Y×Z): 500×600×400 мм. Зонд — две оси ручного вращения А и В. MPEG — Максимально допустимая погрешность измерения длины): 2,3 + L/250 мкм. МРЕР — Максимально допустимая погрешность измерения длины: 2.4 мкм. Габариты (Д×Ш×В); 1420×1135×2350 мм. Вес нетто 900 кг, брутто 1470 кг.

Гловка MH20i, корпус TP20. Угловое перемещение по горизонтальной оси от 0° до 90° за 15 шагов. Угловое перемещение
по вертикальной оси ±180° за 15 шагов. Количество положений 168. Максимальная длина удлинителя 75 мм.

Координатно-измерительные машины (КИМ) применяются в медицинской, авиастроительной, аэрокосмической и машиностроительной отраслях. Используются для получения в цифровом виде координат точек профиля деталей сложной формы (лекал, шаблонов, моделей прессформ, штампов и т.д.)

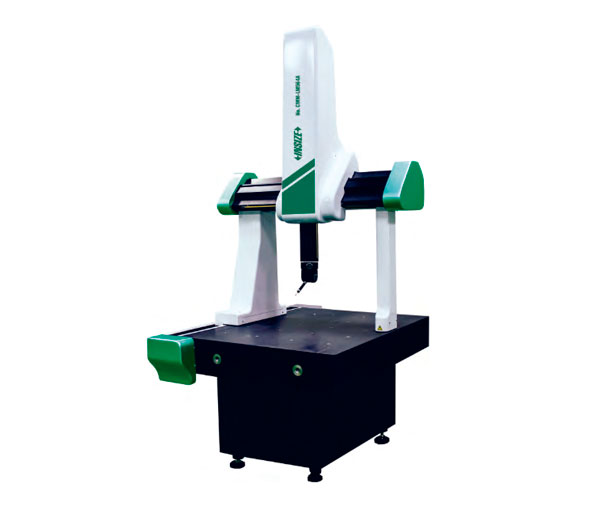

КИМ CMM-LM564A отличается компактностью и широким диапазоном рабочих температур с компенсацией, создана для выполнения измерений непосредственно в цехе, на месте производства и позволяет встраивать ее в обрабатывающие пространства, имеющие крайне ограниченные размеры.
