Координатно-измерительная машина Zeiss CMM Contura 7/10/6
- В наличии
В наличии
Координатно-измерительная машина Zeiss CMM Contura 7/10/6 представляет собой высокоточное оборудование для измерения и контроля геометрических параметров деталей. Машина оснащена сканирующей измерительной головкой VAST XT gold, которая обеспечивает высокую точность и производительность измерений. Встроенные функции, такие как автоматическое гашение вибраций и управление сканированием, делают процесс измерения более эффективным и надежным. Машина была обновлена в 2017 году, включая капитальный ремонт CMG и модернизацию панели управления. Система управления Calypso 2019 обеспечивает удобство и точность в работе.
3,330,000.00 руб.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Особенности:
▪️ В рабочем состоянии.
▪️ Портальная измерительная машина с фиксированным столом.
▪️ Высота стола 850 мм.
▪️ Стеклокерамические весы.
▪️ Встроенное гашение вибраций.
▪️ Встроенное управление сканированием.
▪️ Навигатор VAST для повышения производительности.
▪️ Включает AirSaver.
▪️ Базовый пакет лицензии на программное обеспечение.
▪️ Документы о приемке, руководство по эксплуатации.
▪️ Носитель данных документации на устройство.

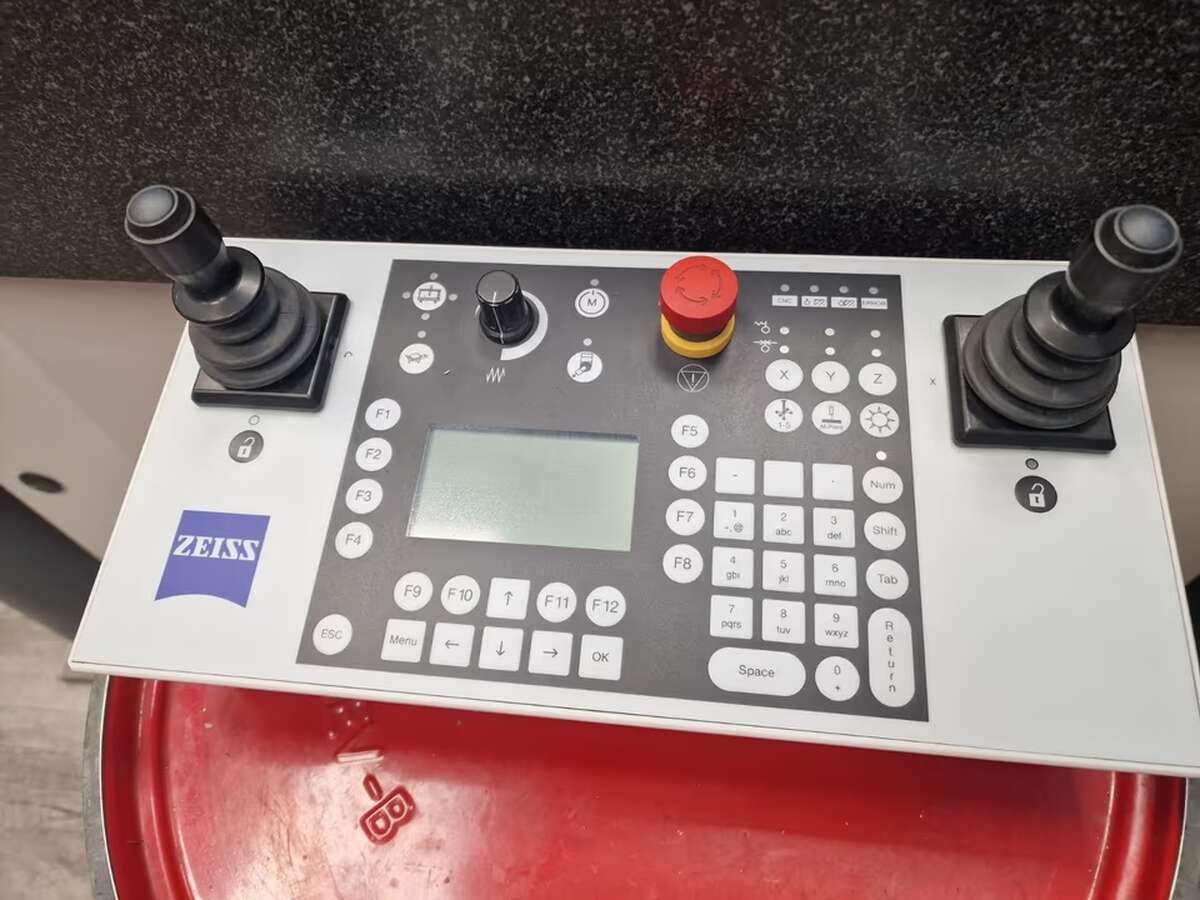

▪️ Цифровая панель управления с функцией включения питания, двумя прогрессивными джойстиками, ЖК-дисплеем и функциональными клавишами.

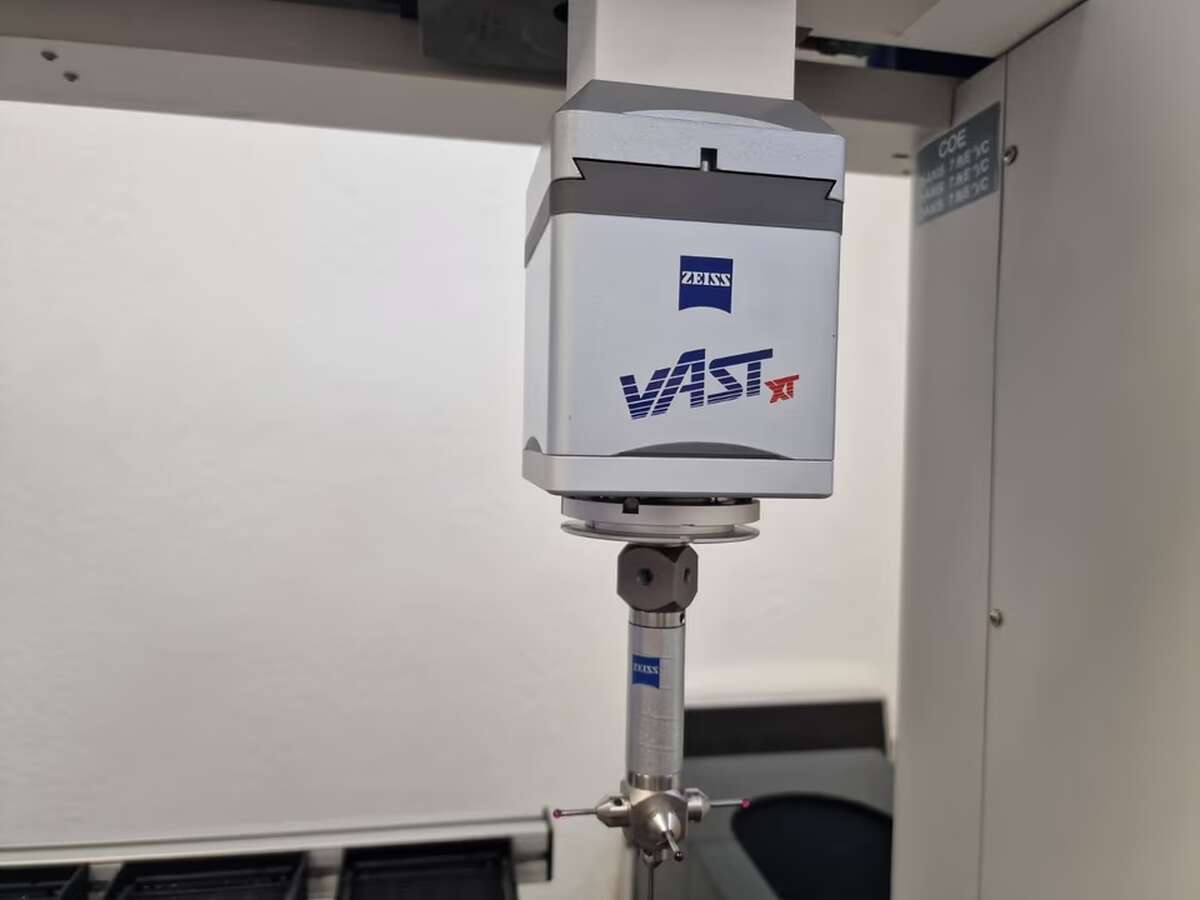

▪️ Сканирующая измерительная головка VAST XT gold.
▪️ Включает 1 сменную пластину для эталонного зонда.
▪️ Эталонный стилус D = 8 мм, L = 63,5 мм.
▪️ Держатель эталонной сферы RSH-214 с эталонной сферой RS-DK30-C.
▪️ Рабочая станция ZuO G2 HP с Windows 10 pro 64 бит.
▪️ 27-дюймовый монитор HP EliteDisplay E272q.
▪️ Базовая лицензия CALYPSO CNC для ПК.
▪️ Станок находится в Европе.
▪️ Цена указана без учёта доставки. Точную цену доставки рассчитывает менеджер.
Технические характеристики
| Параметры измерительного оборудования | |
|---|---|
| Диапазон измерений | X = 700 мм, Y = 1000 мм, Z = 600 мм |
| Погрешность измерения по ISO 10360-2 | Для VAST XT gold / VAST XTR gold: EO = (1,5 + L/350) pm, PFTU = 1,5 pm |
| Допустимый диапазон температур | от 18°C до 22°C |
| Производительность сканирования по ISO 10360-4 | MPETHP = pm за 40 с |
| Особенности сканирования | Активный процесс с использованием индуктивных систем высокого разрешения |
| Генератор усилия измерения | Активный, с предварительно выбранным постоянным усилием контакта |
| Функции | Самоцентрирующийся контакт |
| Защита | Механическая защита от столкновений |
| Длина датчика | До 500 мм |
| Максимальный вес датчика | До 500 г |
| Автоматическое тарирование | После каждой смены датчика |
| Техническое оборудование | |
| Рабочая станция | CPU: Intel Xeon E5-1620v3 3,50 ГГц RAM: 16 ГБ DDR4-2133 Видеокарта: NVIDIA Quadro K2200 4 ГБ SSD: 256 ГБ HDD: 2 ТБ |
| Монитор | 27 дюймов, разрешение 2560×1440 Соотношение сторон 16:9 Входы: VGA, HDMI, DisplayPort |
