2-осевой токарный станок с ЧПУ SL40, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 6700 кг – и наличие ребер жесткости у цельнолитой станины позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, устойчивость к деформациям и стабильность соответствия точностным параметрам в работе.
• Направляющие качения для перемещения суппорта по оси Z расположены на разных уровнях, что позволяет равномерно распределять динамические нагрузки и обеспечивает стабильность процесса резания.
• Шариковинтовая передача с преднатягом класса С3 для перемещения рабочих органов высокой жесткости обеспечивает высокую плавность и точность хода.
• Особая конструкция шпинделя и передней бабки гарантирует равномерное распределение температур, отличную сбалансированность, высокую жесткость, стабильную точность и надежность на протяжении всего срока эксплуатации.
• Главный серводвигатель производства компании Mitsubishi мощностью 30/37 кВт с широким диапазоном высокого крутящего момента 1423Нм в постоянном режиме работы отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя.
• Передача главного движения выполняется через двухступенчатый планетарный редуктор, заметно увеличивая крутящий момент до 1755 Нм в 30-минутном режиме, а на пиковых нагрузках до 2106 Нм, что особенно важно при выполнении силовой и обработки на удар. Давление кулачков гидравлического патрона шпинделя можно регулировать, а значит, зажимать и фиксировать тонкостенные детали без дефектов.
• ЧПУ Mitsubishi серии M80 имеет ряд преимуществ для оператора в повседневной эксплуатации, например в базовом исполнении есть поддержка карт памяти на 32 ГБ для работы и хранения с множеством управляющих программ, а так же  встроенного приложения NAVI LATHE для легкого создания УП обработки несложных по конструкции изделий.

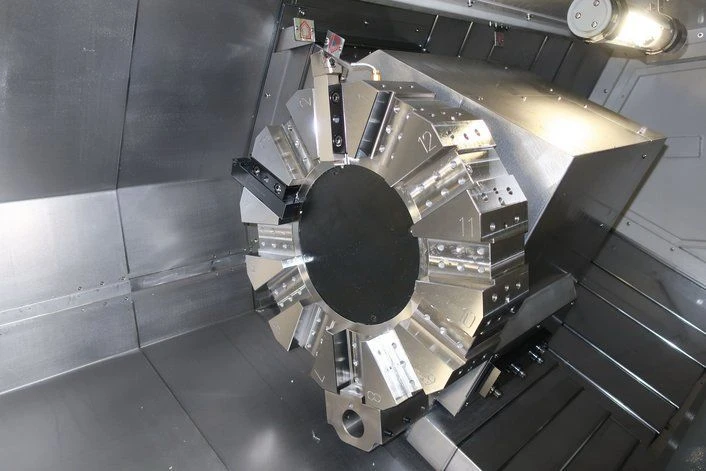

• Статическая револьверная головка на 12 позиций в стандарте обеспечивает достаточный уровень жесткости и стабильности обработки для обеспечения черновой обдирки. Скорость индексации между соседними позициями 0.5 сек. обеспечивает минимальное вспомогательное время на протяжении всей операции. Рассчитана для резцов сечением 32х32 мм и 50 мм для осевого режущего инструмента.
• Скорость холостых ходов – до 36 м/мин. Позволяет сократить такт выпуска изделий до 30% в зависимости от производственных условий.
• Величина ходов 310 / 975 мм по осям X/Z позволяет обрабатывать изделия размерами от небольших до крупных и длинномерных ( до 1000 мм).

Комплектация:

Стандартно:

• Система ЧПУ Fanuc 0i-TF Plus (3) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью 30 / 37 кВт
• Ременный привод шпинделя
• Шпиндель с торцем А2-11 (отв. Ø118 мм)

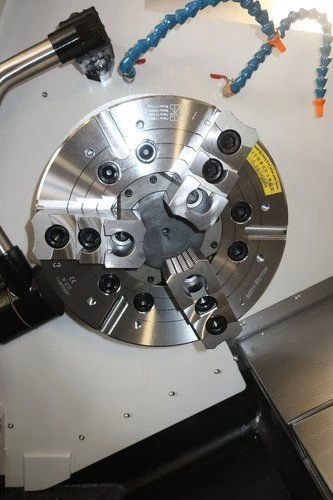

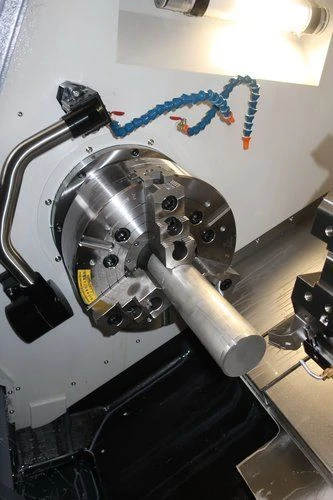

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø380 мм (15”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Гидроцилиндр, полый (макс. диаметр прутка ø 105 мм)
• Интерфейс для подключения барфидера
• 12-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• Стартовый набор инструментальной оснастки
• ШВП по осям X, Z с преднатягом
• Направляющие качения по осям X, Z
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Педаль для зажима / разжима кулачков

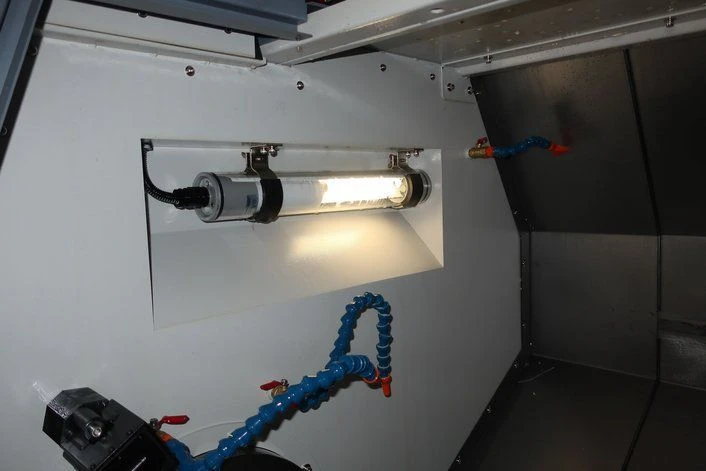

• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: теплообменник
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа
• Блокировка дверей

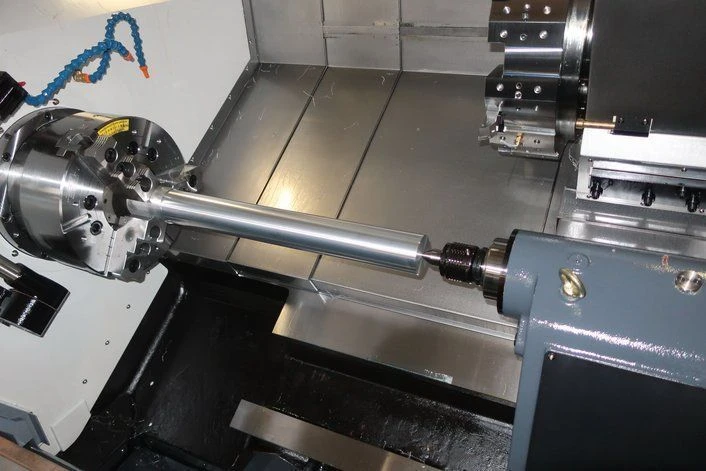

• Задняя бабка с гидравлической пинолью Морзе №5, включая вращающийся задний центр
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительно:

• Автомат подачи прутка
• Улавливатель для готовых деталей
• Конвейер для готовых деталей
• Система подачи СОЖ под давлением 5 / 10 бар
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель дискового типа
• Система охлаждения электрошкафа: кондиционер
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Люнеты
• Дополнительные инструментальные блоки для револьверной головы
