3-осевой фрезерный станок HV4.5A, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 8380 кг и наличие ребер жесткости у цельнолитых элементов (основания, колонны и шпиндельной бабки) – повышает его жесткость, точность и стабильность соответствия точностным параметрам в работе.
• Направляющие качения ТНК серии NR имеют низкий коэффициент трения между подвижными частями. Они обеспечивают точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм  на высоких скоростях перемещения.
• Удачная комбинация направляющих скольжения по оси Z и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.

• Запатентованная конструкция, высокая жесткость и надежность шпинделя обеспечивают длительный срок службы и стабильную работу основного узла станка.
• Система ЧПУ Fanuc 0i-MF с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается как резкое увеличение производительности оборудования, так и повышение качества выпускаемой продукции.

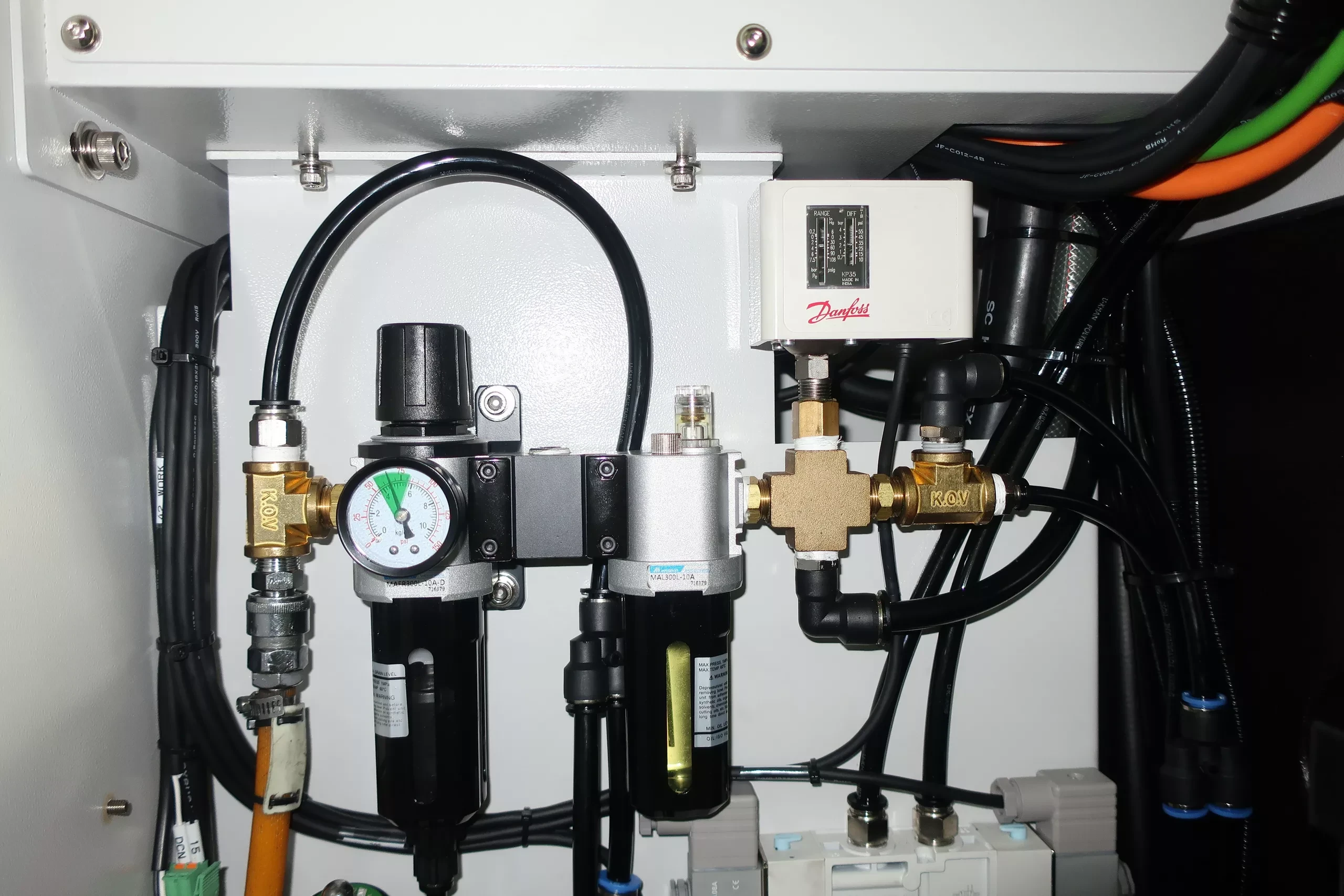

• Пневматическая система разгрузки вертикального привода обеспечивает стабильные перемещения по вертикальной оси Z.
• Инструментальный конус MAS 403 BT50 снижает влияние изгибающих деформаций и вибраций. За счет этого обеспечивается стабильная и уверенная работа барабанными и дисковыми фрезами.
• Система масляного охлаждения шпинделя позволяет эксплуатировать станок в режиме двух- или трехсменного рабочего дня без перегревов.
• Скорость холостых ходов до 36 м/мин позволяет сократить такт выпуска продукции на 30 % в зависимости от условий производства.
• Величина ходов  1150\ 640 \ 660 мм по осям X / Y / Z позволяет обрабатывать изделия больших габаритов.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1)
• Manual Guide I
• Ременный привод шпинделя

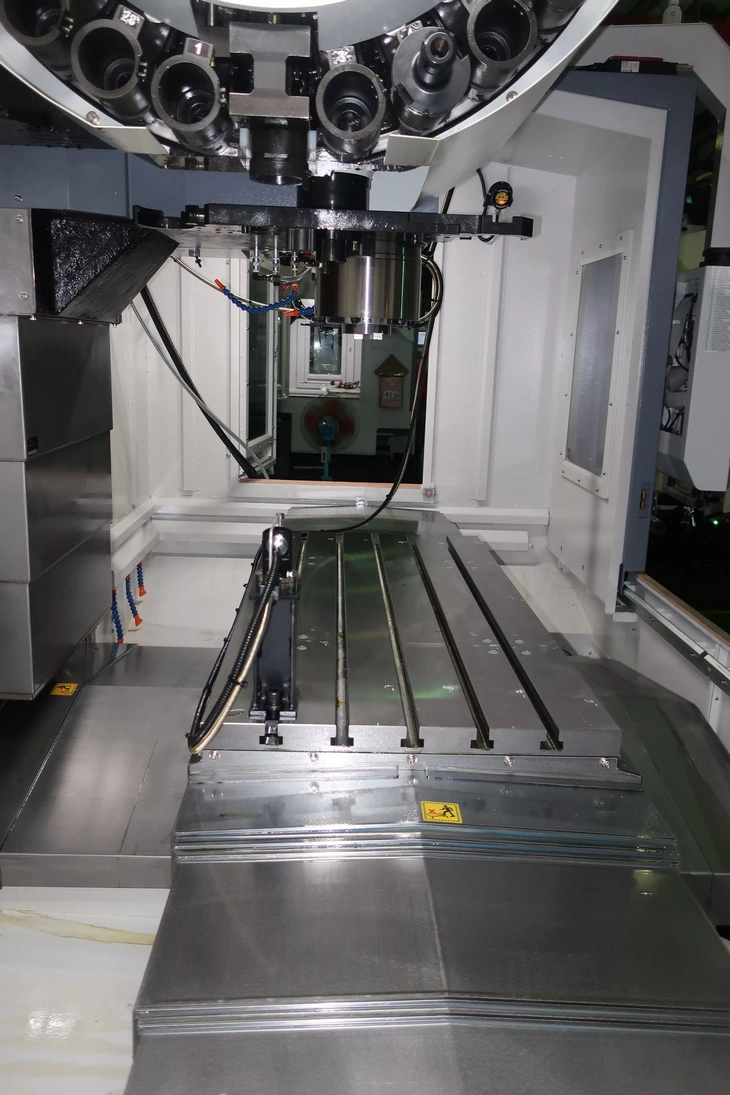

• Инструментальный магазин на 28 позиций, с манипулятором
• Направляющие качения THK по осям X / Y
• Направляющие скольжения по оси Z
• Пневматическая система разгрузки привода оси Z
• Система охлаждения шпиндельной бабки
• Масляное охлаждение шпинделя
• Система подачи СОЖ
• Подготовка для установки подачи СОЖ через шпиндель
• Подготовка для установки 4й оси
• Конвейер для удаления стружки

Технические характеристики
