3-осевой фрезерный станок с ЧПУ VL-1100, Etasis, Турция

Преимущества и выгоды:

• Стол размером 1380 × 600 мм перемещается по направляющим качения в продольном направлении на 1100 мм и в поперечном направлении на 650 мм, выдерживает стандартную нагрузку 1000 кг.
• Шпиндельная бабка перемещается по направляющим качения в вертикальном направлении на 610 мм. Расстояние от колонны до центра шпинделя – 670 мм.
• Инструментальный магазин емкостью 24 позиции с рукой-манипулятором. Максимальный диаметр инструмента – 80 мм, максимальная длина – 300 мм, максимальный вес – 7 кг.

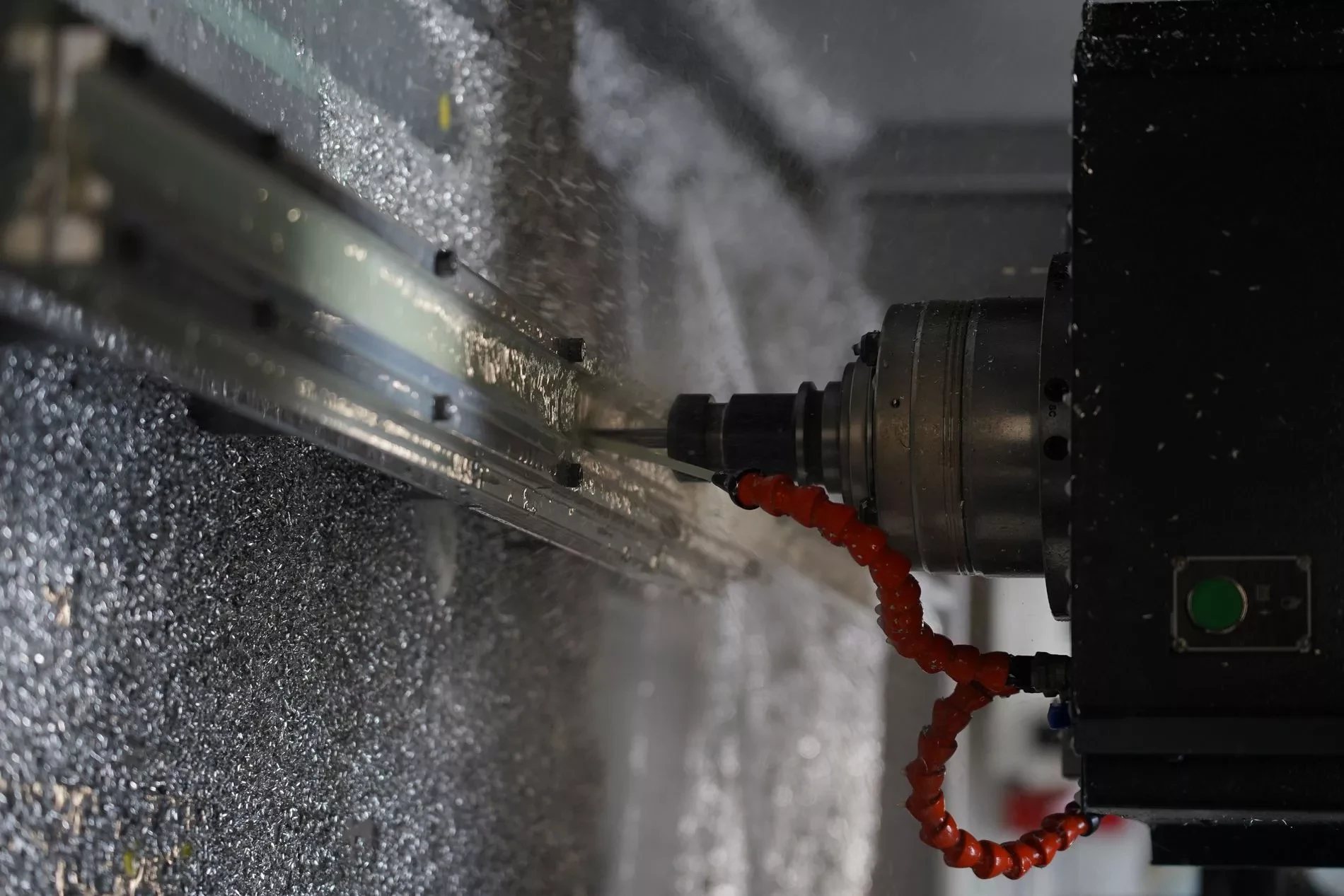

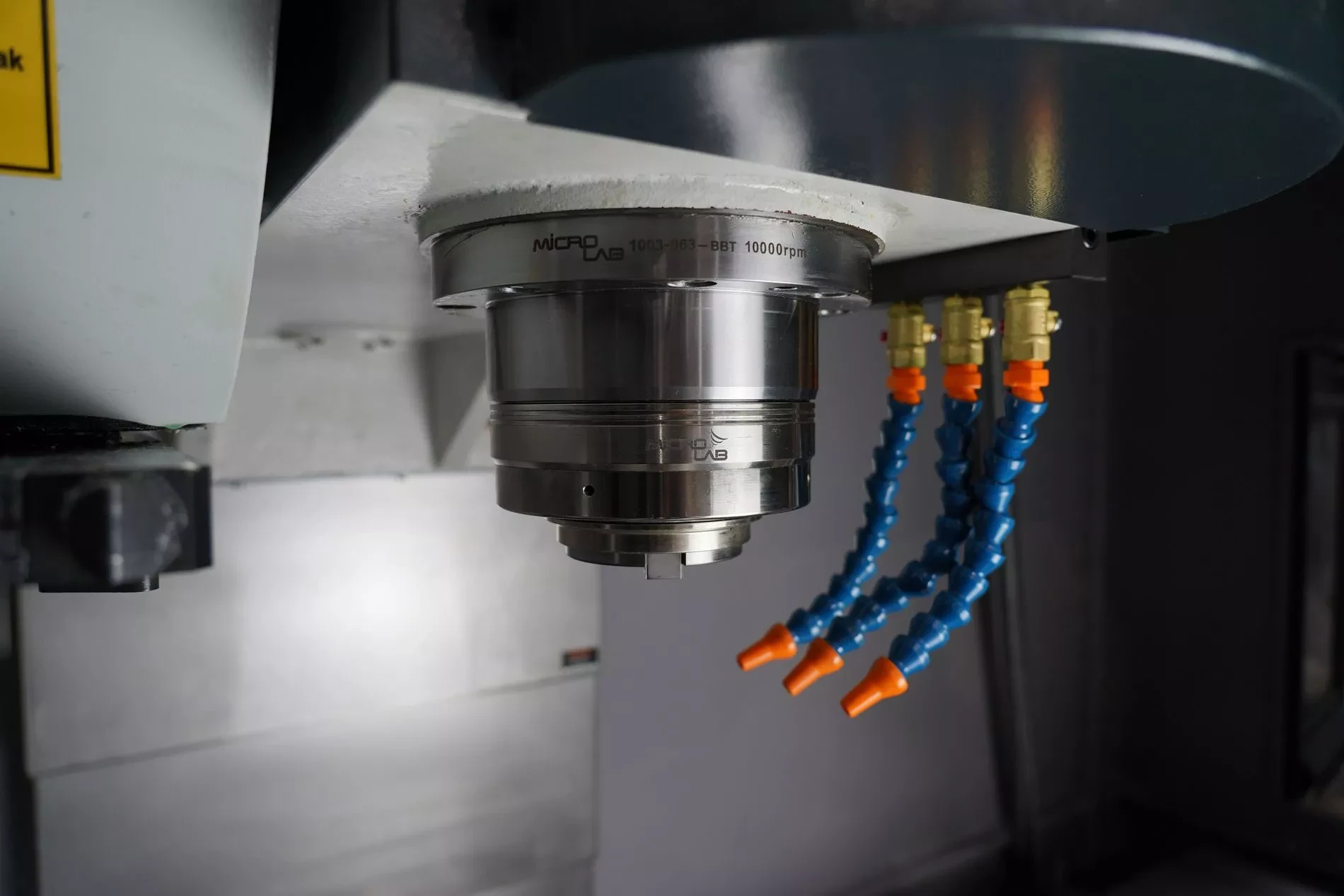

• Шпиндель с прямым приводом имеет особо точный инструментальный конус BBT40. Повышенная жесткость на изгиб допускает высокие режимы резания, следовательно, повышается производительность. Отклонение составляет от 60 до 100 микрон, в то время как радиальное отклонение у стандартных держателей BT составляет примерно 400–600 микрон.
• Мощность главного двигателя – 11/15 кВт. Показатели крутящего момента в постоянном режиме — 70 Нм и 95 Нм в 15 — минутном дают возможность обрабатывать изделия, как из стандартных марок сталей так и цветные сплавы, ведь максимальная частота вращения шпинделя — 10 000 об\мин.
• Беспроводной пульт управления с маховичком делает более удобной настройку оборудования для наладчика.
• Система ЧПУ Fanuc 0i-MF Plus c интеллектуальным человеко-машинным интерфейсом iHMI, который построен построен так же, как интерфейс смартфона или ПК: различные функции выделены в отдельные приложения, доступ к ним осуществляется с домашнего экрана (рабочего стола).
• Большая масса станка – 6800 кг – и наличие ребер жесткости у цельнолитых основания, колонны и шпиндельной бабки позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, точность и устойчивость станка к изгибающим деформациям.
• Скорость холостых ходов – 36 м/мин. Гибкость этой характеристики позволяет сократить такт выпуска продукции до 30 % в зависимости от условий производства.
• Оснащен дополнительными функциями ЧПУ Manual Guide I – помощь оператору-наладчику в создании базовых управляющих программ, циклов обработки и измерений. Возможность исключить ошибки благодаря 3D- визуализации. Сокращает время при подготовке производства.
• Подключен пакет высокоскоростной обработки AICC II для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга. Предпросмотр 200 кадров облегчает процесс обработки деталей типа пресс-формы и сложных контурных элементов

Технические характеристики

Наш сервис построен на принципах системной надежности, минимизации рисков и прозрачности B2B-процессов. Мы берем на себя все этапы — от инжиниринга и таможни до пусконаладки и постгарантийного обслуживания, чтобы Вы могли максимально быстро ввести оборудование в эксплуатацию.

1. Логистика и Таможенное Оформление (DDP Incoterms)

2. Оплата и финансирование инвестиций

3. Документация, обучение и ввод в эксплуатацию

• Технический Паспорт: Полный комплект технической документации, включая электрические и пневматические схемы, на русском языке.
• Сертификация ТР ТС: Обязательное наличие сертификатов соответствия Таможенного Регламента Таможенного Союза (ТР ТС 010/2011).
• FAT-Протокол: Предоставление Протокола Заводских Приемочных Испытаний (Factory Acceptance Test), подтверждающего заявленную производительность.
• Обучение персонала: Включено 2–5 дней обучения (зависит от сложности) для Ваших операторов, наладчиков и инженеров.
• Акт ввода в эксплуатацию: Финальный документ, подписываемый после успешного запуска оборудования на Вашей площадке.

4. Инжиниринг и проектный аудит (Замена кастомизации)

• Аудит площадки (бесплатно): Выезд инженера для оценки готовности помещения, коммуникаций (электричество, воздух, фундамент).
• Расчет ТЭО и ROI: Подготовка Технико-экономического Обоснования и точного расчета окупаемости оборудования для Вашего руководства/банка.
• Разработка схемы фундамента: Предоставление точных чертежей (DWG/PDF) с нагрузкой на основание и расположением анкерных болтов.
• Проверка совместимости: Гарантия совместимости нового оборудования с Вашими существующими пресс-формами, конвейерами и системами управления.

5. Гарантия, сервис и регламентные работы

6. Сдача-приемка и Рекламации

• Процедура приемки: Оборудование считается принятым после подписания Акта ввода в эксплуатацию и достижения заявленной производительности.
• Срок подачи рекламации: Претензии по скрытым дефектам принимаются в течение гарантийного срока.
• Устранение дефектов: Гарантийный ремонт или замена компонента осуществляется в срок до 14 рабочих дней (при наличии ЗИП на складе).
• Возврат (при неработоспособности): Если оборудование не может быть приведено в рабочее состояние в течение 60 дней, мы гарантируем возврат средств или замену.

7. Техническая Поддержка 24/7 (Hotline)
