3-осевой фрезерный станок с ЧПУ VL-1500, Etasis, Турция

Преимущества и выгоды:

• Стол размером 1700 × 800 мм перемещается по направляющим качения в продольном направлении на 1500 мм и в поперечном направлении на 800 мм, выдерживает нагрузку до 1500 кг.
• Шпиндельная бабка перемещается по направляющим качения (элементы качения – ролик) в вертикальном направлении на 750 мм. Расстояние от колонны до центра шпинделя  –  870 мм.
• Инструментальный магазин емкостью 24 позиции с рукой-манипулятором. Максимальный диаметр инструмента – 80 мм, максимальная длина – 300 мм, максимальный вес – 7 кг.

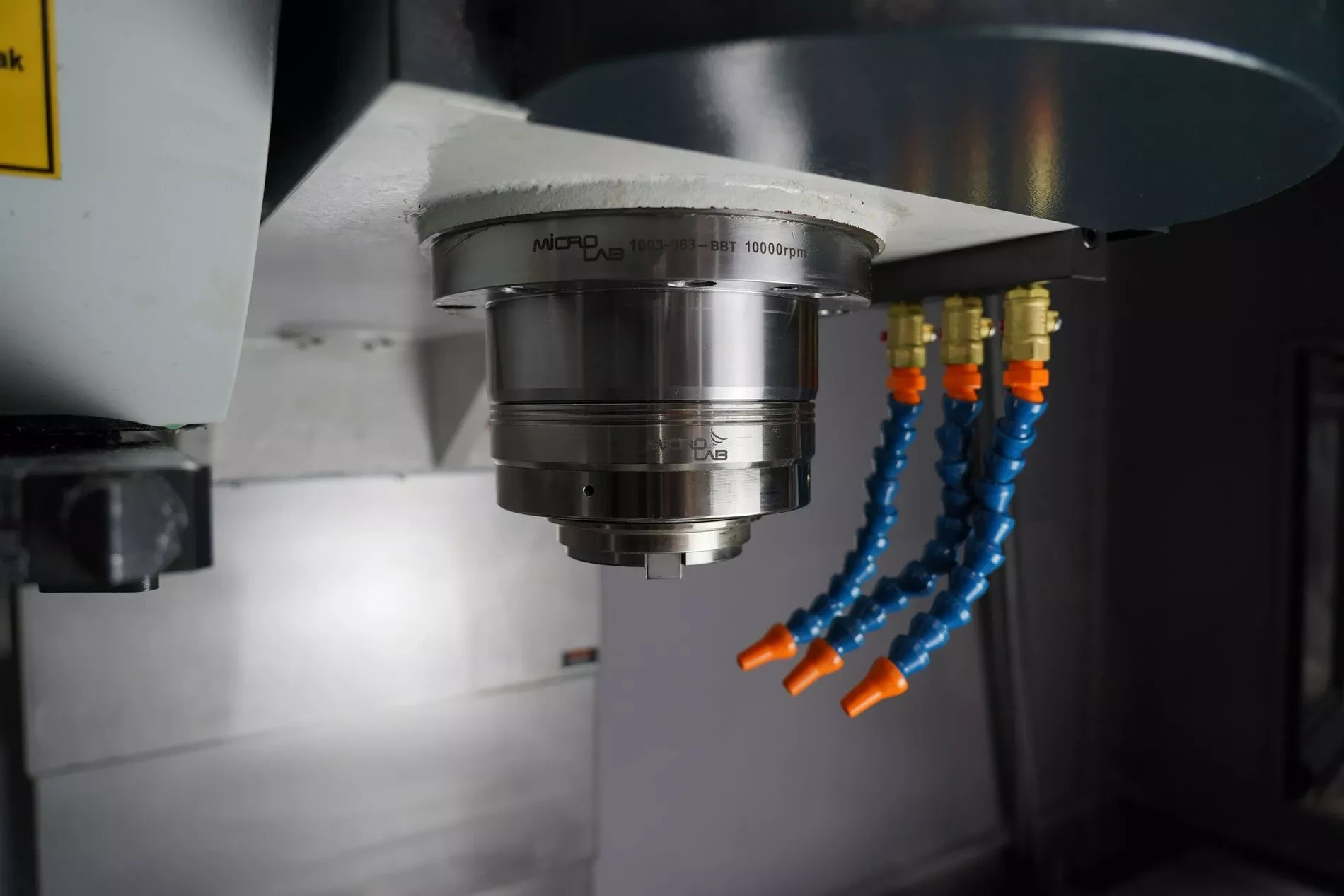

• Шпиндель с прямым приводом имеет особо точный инструментальный конус BBT40. Повышенная жесткость на изгиб допускает высокие режимы резания, следовательно, повышается производительность. Отклонение составляет от 60 до 100 микрон, в то время как радиальное отклонение у стандартных держателей BT составляет примерно 400–600 микрон.
• Мощность главного двигателя – 15\18,5 кВт. Максимальная частота вращения – 10 000 мин-1. Это дает возможность обрабатывать в том числе и цветные сплавы.
• Беспроводной пульт управления с маховичком делает более удобной настройку оборудования для наладчика.
• Система ЧПУ Fanuc 0i-MF Plus c интеллектуальным человеко-машинным интерфейсом iHMI, который построен построен так же, как интерфейс смартфона или ПК: различные функции выделены в отдельные приложения, доступ к которым осуществляется с домашнего экрана (рабочего стола).
• Большая масса станка – 10 000 кг – и наличие ребер жесткости у цельнолитых основания, колонны и шпиндельной бабки позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, точность и устойчивость станка к изгибающим деформациям.
• Скорость холостых ходов – 30 м/мин. Гибкость этой характеристики позволяет сократить такт выпуска продукции до 30 % в зависимости от условий производства.
• Оснащен дополнительными функциями ЧПУ Manual Guide I – помощь оператору-наладчику в создании базовых управляющих программ, циклов обработки и измерений. Имеется возможность исключить ошибки при помощи 3D-визуализации. Сокращает время при подготовке производства.
• Подключен пакет высокоскоростной обработки AICC II для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга. Предпросмотр 200 кадров пригодится для обработки деталей типа пресс-формы и сложных контурных элементов.
