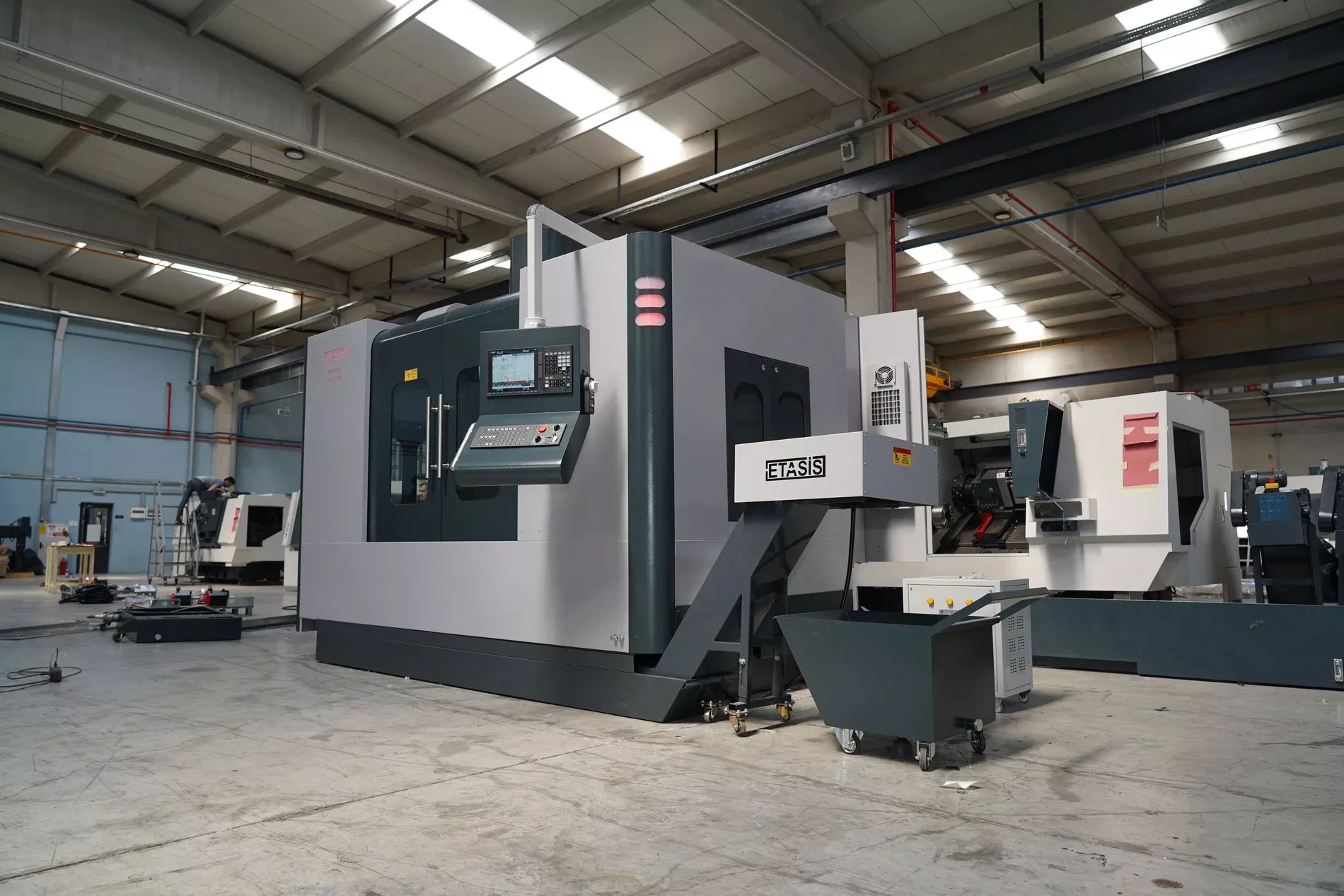

3-осевой фрезерный станок с ЧПУ VL-1600, Etasis, Турция

Преимущества и выгоды:

• Стол размером 1750 × 700 мм перемещается по направляющим качения в продольном направлении на 1600 мм и в поперечном направлении на 710 мм, выдерживает стандартную нагрузку 1000 кг.
• Шпиндельная бабка перемещается по направляющим качения (элементы качения – ролик) в вертикальном направлении на 710 мм. Расстояние от колонны до центра шпинделя  –  770 мм.
• Инструментальный магазин емкостью 24 позиции с рукой-манипулятором. Максимальный диаметр инструмента – 80 мм, максимальная длина – 300 мм, максимальный вес – 7 кг.

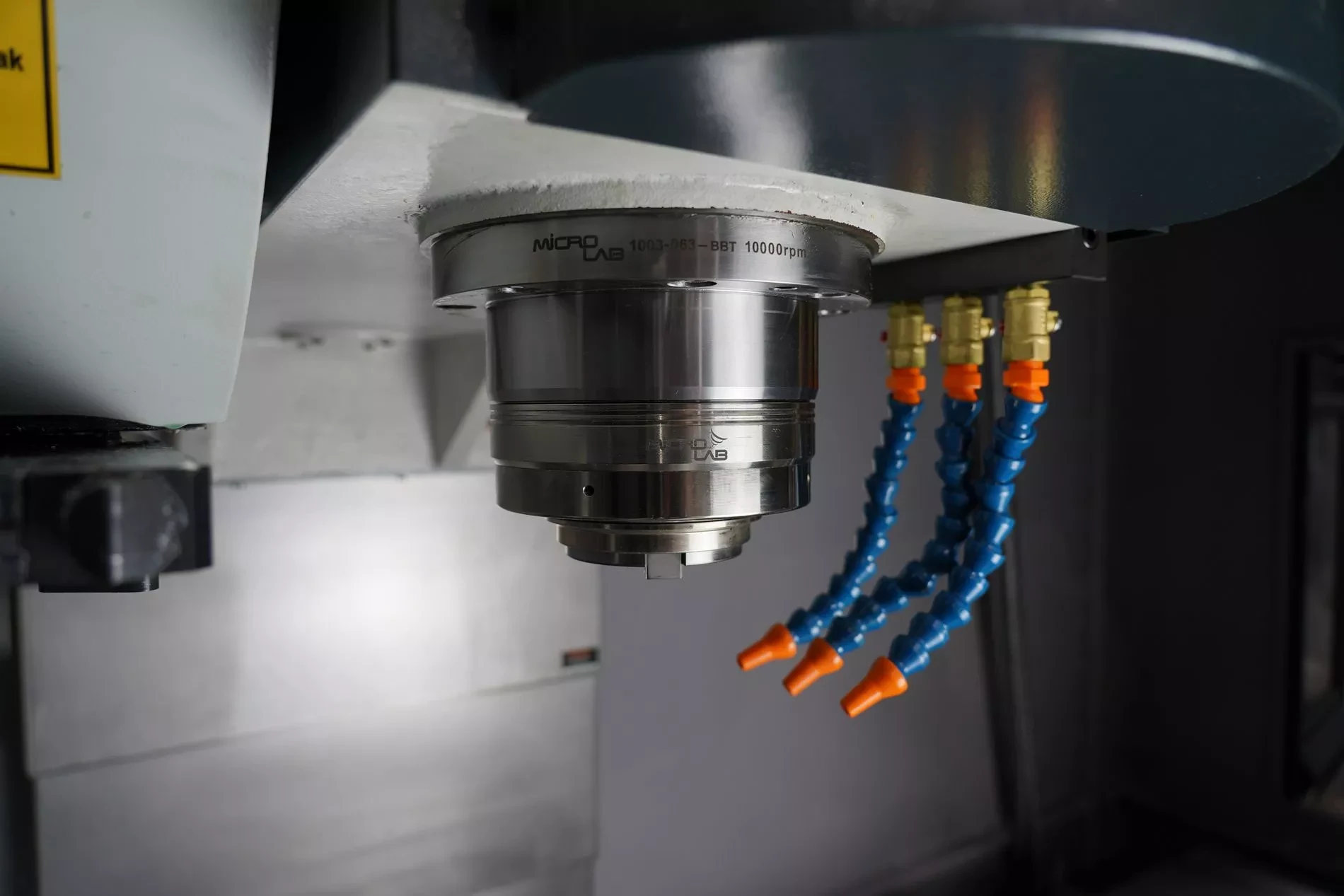

• Шпиндель с прямым приводом имеет особо точный инструментальный конус BBT40. Повышенная жесткость на изгиб допускает высокие режимы резания, следовательно, повышается производительность. Отклонение составляет от 60 до 100 микрон, в то время как радиальное отклонение у стандартных держателей BT составляет примерно 400–600 микрон.
• Мощность главного двигателя – 15\18,5 кВт. Максимальная частота вращения – 10 000 мин^-1. Это дает возможность обрабатывать в том числе и цветные сплавы.
• Беспроводной пульт управления с маховичком делает более удобной настройку оборудования для наладчика.
• Система ЧПУ Fanuc 0i-MF Plus c интеллектуальным человеко-машинным интерфейсом iHMI, который построен построен так же, как интерфейс смартфона или ПК: различные функции выделены в отдельные приложения, доступ к которым осуществляется с домашнего экрана (рабочего стола).
• Большая масса станка – 10 000 кг – и наличие ребер жесткости у цельнолитых основания, колонны и шпиндельной бабки позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, точность и устойчивость станка к изгибающим деформациям.

• Скорость холостых ходов – 30 м/мин. Гибкость этой характеристики позволяет сократить такт выпуска продукции до 30 % в зависимости от условий производства.

• Оснащен дополнительными функциями ЧПУ Manual Guide I – помощь оператору-наладчику в создании базовых управляющих программ, циклов обработки и измерений. Имеется возможность исключить ошибки при помощи 3D-визуализации. Сокращает время при подготовке производства.

• Подключен пакет высокоскоростной обработки AICC II для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга. Предпросмотр 200 кадров пригодится для обработки деталей типа пресс-формы и сложных контурных элементов.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus, с цветным экраном диагональю 15″ LCD, 2 Мб, QWERTY клавиатура
• Функции ЧПУ Fanuc: Интеллектуальный человеко-машинный интерфейс iHMI
• Функция ЧПУ Fanuc: диалоговое программирование Manual Guide I
• Функция ЧПУ: пакет высокоскоростной обработки AICC II
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Функция ЧПУ: М30 – автоматическое отключение
• Подготовка под установку 4 оси
• Трансформатор
• Главный двигатель мощностью (пост. / 30 мин. ) 15 / 18,5 кВт (Fanuc)
• Привод шпинделя прямой, через муфту, макс. частота вращения 10 000 об/мин
• Охлаждение шпинделя масляное
• Инструментальный конус шпинделя MAS403 BВТ-40
• Направляющие качения роликового типа по осям X, Y, Z
• Инструментальный магазин на 24 позиций, с манипулятором
• Система подачи СОЖ в зону резания поливом через гибкие патрубки
• Защита конуса шпинделя сжатым воздухом при смене инструмента;
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Телескопическая защита направляющих
• Кожух станка полностью закрытый
• Блокировка дверей рабочей зоны
• Освещение рабочей зоны
• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки ленточного типа, включая кнопку аварийного отключения
• Комплект инструмента для наладки и обслуживания станка
• Система смазки автоматическая централизованная
• Комплект выравнивающих опор
• Индикация состояния станка трехцветная
• Комплект технической документации
• Пульт управления переносной, с маховичком
• Система подачи СОЖ для смыва стружки с отдельным насосом

Дополнительная комплектация:

• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Комплект масел и СОЖ для заправки станка
• Комплект ПО SprutCAM для моделирования обработки и написания УП
• Маслоотделитель дискового типа
