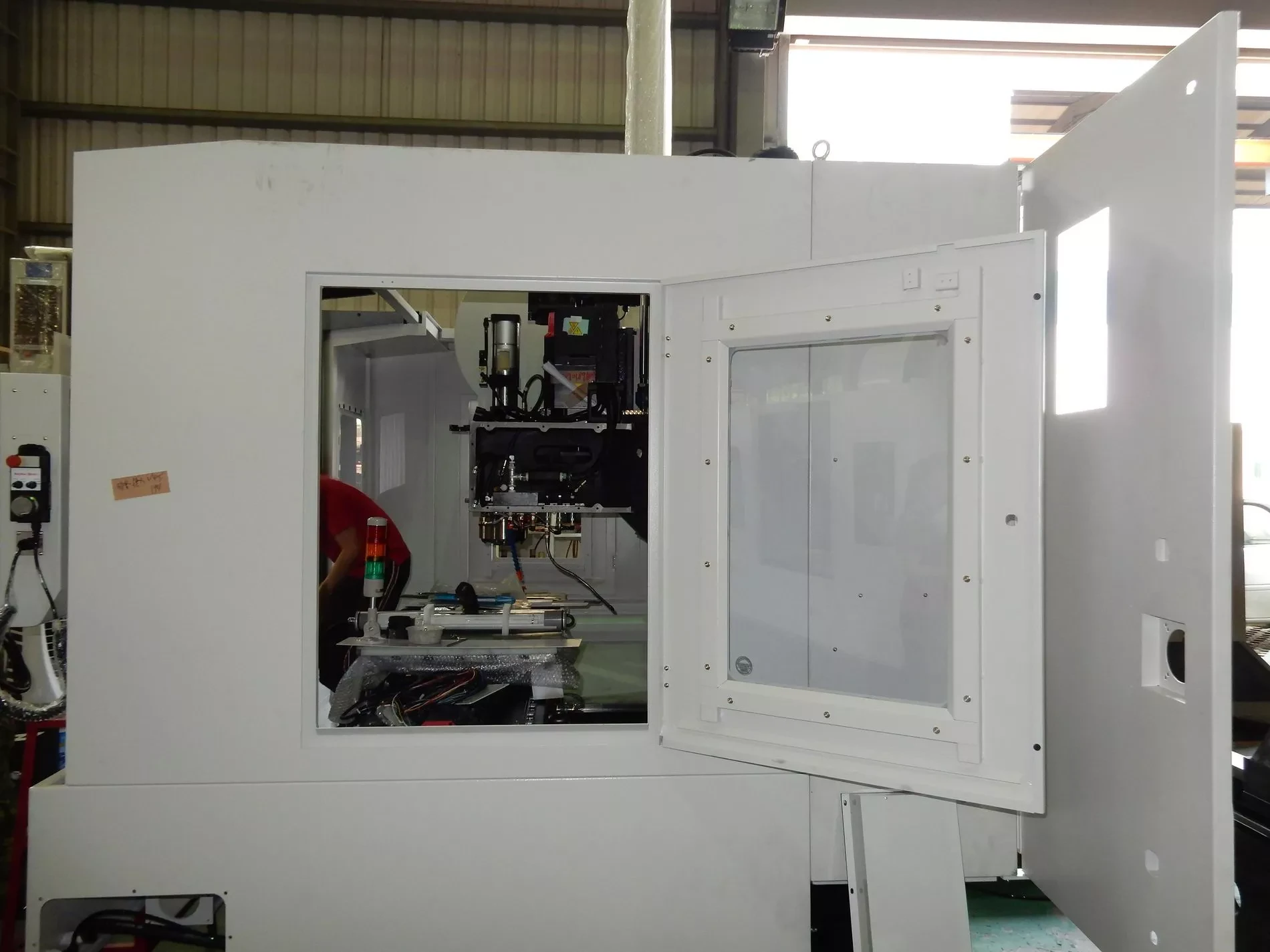

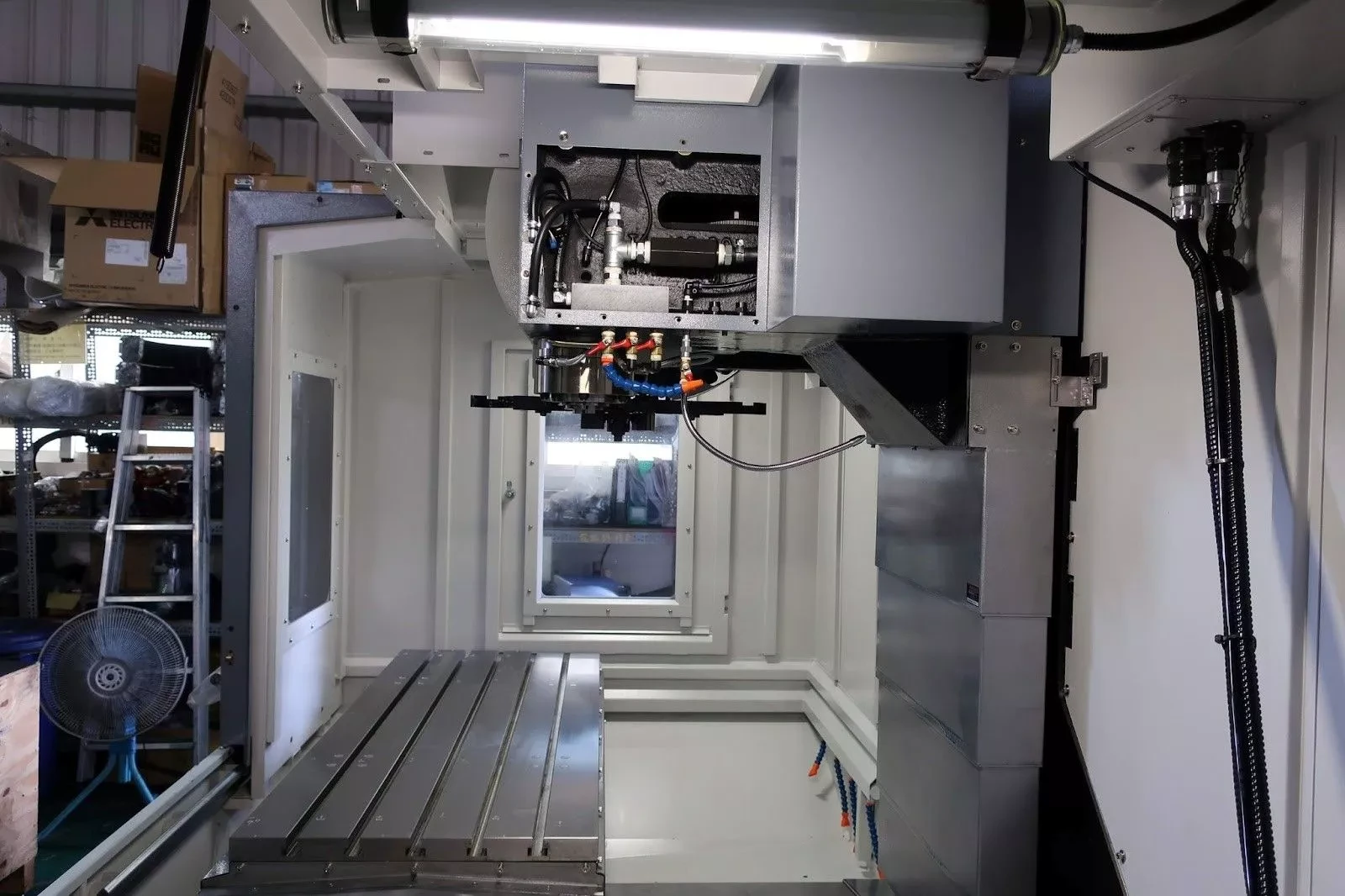

3-осевой фрезерный станок V3 series SRT, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 6600 кг – и наличие ребер жесткости у цельнолитых элементов (основания, колонны и шпиндельной бабки) позволяет выдерживать высокие нагрузки, обеспечивает гашение вибраций при обработке деталей, повышает жесткость, устойчивость к изгибающим деформациям, точность станка и стабильность соответствия точностным параметрам в работе.
• Направляющие качения ТНК (Япония) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, увеличенную несущую способность, обеспечивают высокую скорость перемещения рабочих органов. Уменьшают время обработки деталей, гарантируют высокую точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения.
• Удачная комбинация направляющих скольжения по оси Z и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.
• Запатентованная конструкция шпинделя повышенной жесткости обеспечивает равномерное распределение температур и предотвращает тепловые деформации. Увеличенный диаметр подшипника (Ø70 мм) повышает устойчивость шпинделя к радиальным нагрузкам. Отличная сбалансированность, высокая жесткость и надежность шпинделя способствуют долговечности основного узла станка..
• Система масляного охлаждения шпинделя позволяет эксплуатировать станок в режиме двух- или трехсменного рабочего дня без перегревов, обеспечивает постоянство точностных параметров.
• Шариковинтовая передача с преднатягом для перемещения рабочих органов высокой жесткости гарантирует высокую плавность и точность хода.
• Высокомоментный главный серводвигатель производства компании Fanuc отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя. Обладает широким рабочим диапазоном крутящего момента и позволяет выполнять различные типы фрезерной обработки на одном станке.

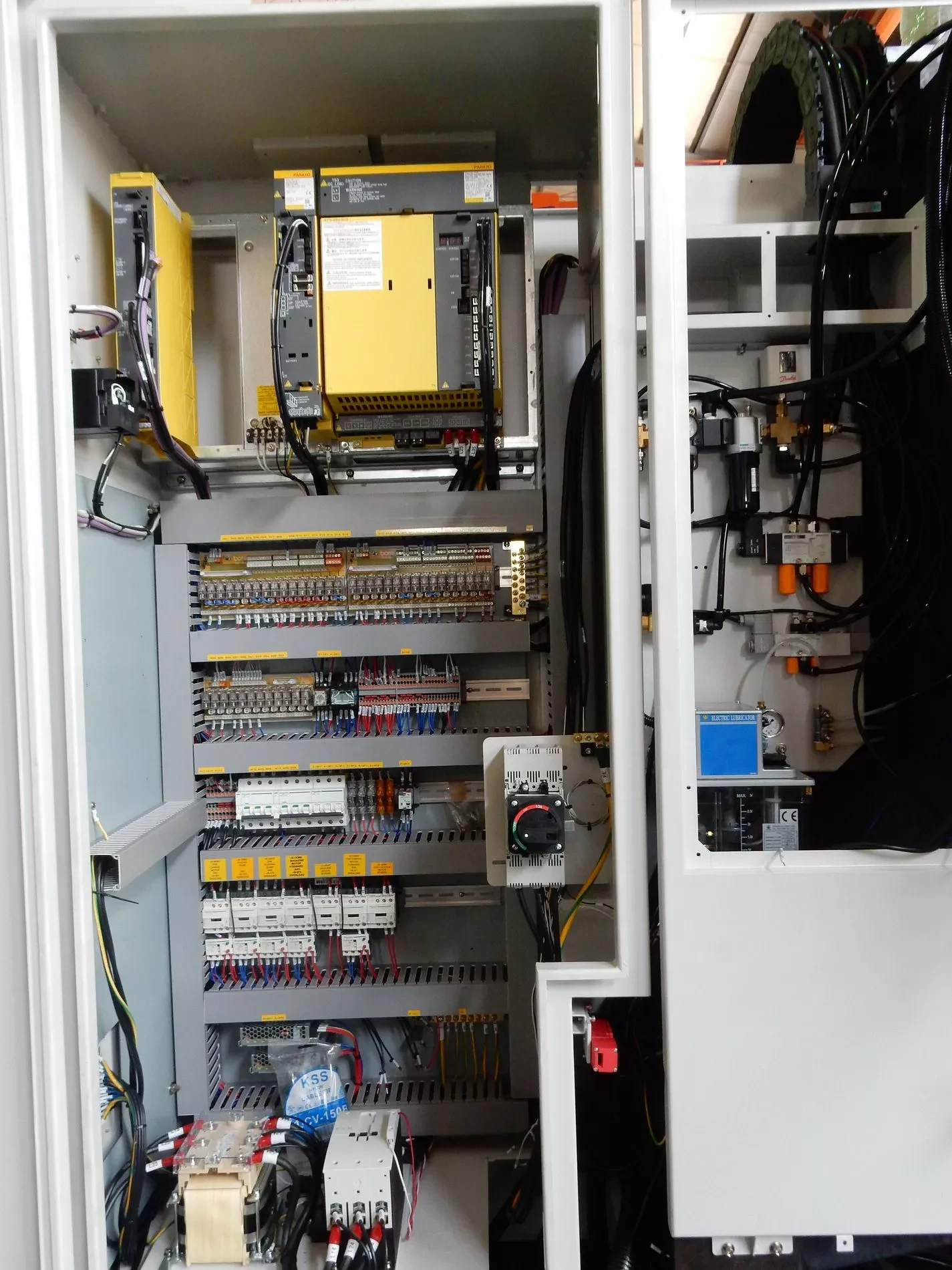

• ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличается высокой точностью, плавностью подач и синхронизацией осей.
• Пневматическая система разгрузки вертикального привода от веса фрезерного суппорта гарантирует быстрые и стабильные перемещения по вертикальной оси, высокое качество обрабатываемой поверхности.
• Инструментальный магазин с рукой-манипулятором обеспечивает смену инструмента всего за 2,2 секунды.
• Скорость холостых ходов до 44 м/мин. Гибкость этой характеристики позволяет сократить такт выпуска продукции до 35-40 % в зависимости от условий производства.
• Величина ходов 1050/540/560 мм по осям X / Y / Z позволяет обрабатывать изделия небольших и средних габаритов.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1)
• Manual Guide I
• Ременный привод шпинделя
• Шпиндель повышенной жесткости
• Инструментальный магазин на 28 позиций, с манипулятором
• Направляющие качения THK по осям X / Y
• Направляющие скольжения по оси Z
• Пневматическая система разгрузки привода оси Z
• Система охлаждения шпиндельной бабки
• Масляное охлаждение шпинделя
• Система подачи СОЖ
• Подготовка для установки подачи СОЖ через шпиндель
• Подготовка для установки 4й оси
• Конвейер для удаления стружки
