3-осевой фрезерный станок V3, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 5700 кг – и наличие ребер жесткости у цельнолитых элементов (основания, колонны и шпиндельной бабки) позволяет выдерживать высокие нагрузки, обеспечивает гашение вибраций при обработке деталей, повышает жесткость, устойчивость к изгибающим деформациям, точность станка и стабильность соответствия точностным параметрам в работе.
• Направляющие качения ТНК (Япония) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, отличаются увеличенной несущей способностью, обеспечивают высокую скорость перемещения рабочих органов, точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения.
• Удачная комбинация направляющих скольжения по оси Z и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.

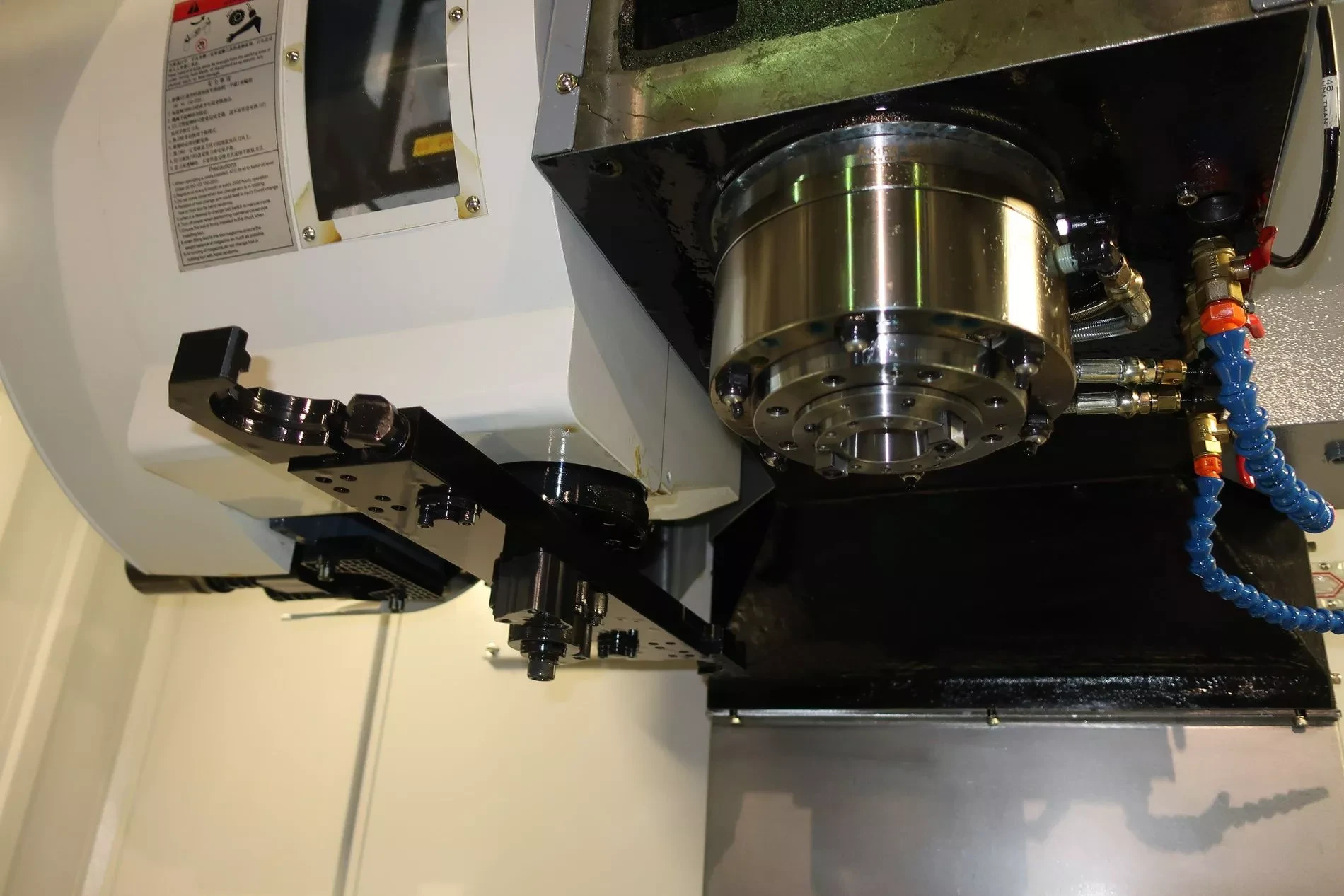

• Запатентованная конструкция шпинделя обеспечивает равномерное распределение температур и предотвращает тепловые деформации. Высокая жесткость и надежность шпинделя позволяют значительно продлить срок службы основного узла станка.
• Шариковинтовая передача с преднатягом для перемещения рабочих органов отличается высокой жесткостью, обеспечивает плавность и точность хода.
• Главный серводвигатель производства компании Fanuc отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя.

• ЧПУ Fanuc 0i-MF Plus с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается как резкое увеличение производительности оборудования, так и повышение качества выпускаемой продукции.

• Пневматическая система разгрузки вертикального привода от веса фрезерного суппорта обеспечивает быстрые и стабильные перемещения по вертикальной оси, гарантирует высокое качество обрабатываемой поверхности.
• Скорость холостых ходов до 40 м/мин позволяет сократить такт выпуска продукции до 35 % в зависимости от условий производства.
• Величина ходов 815/540/560 мм по осям X / Y / Z позволяет обрабатывать изделия небольших и средних габаритов.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1)
• Manual Guide I
• Ременный привод шпинделя

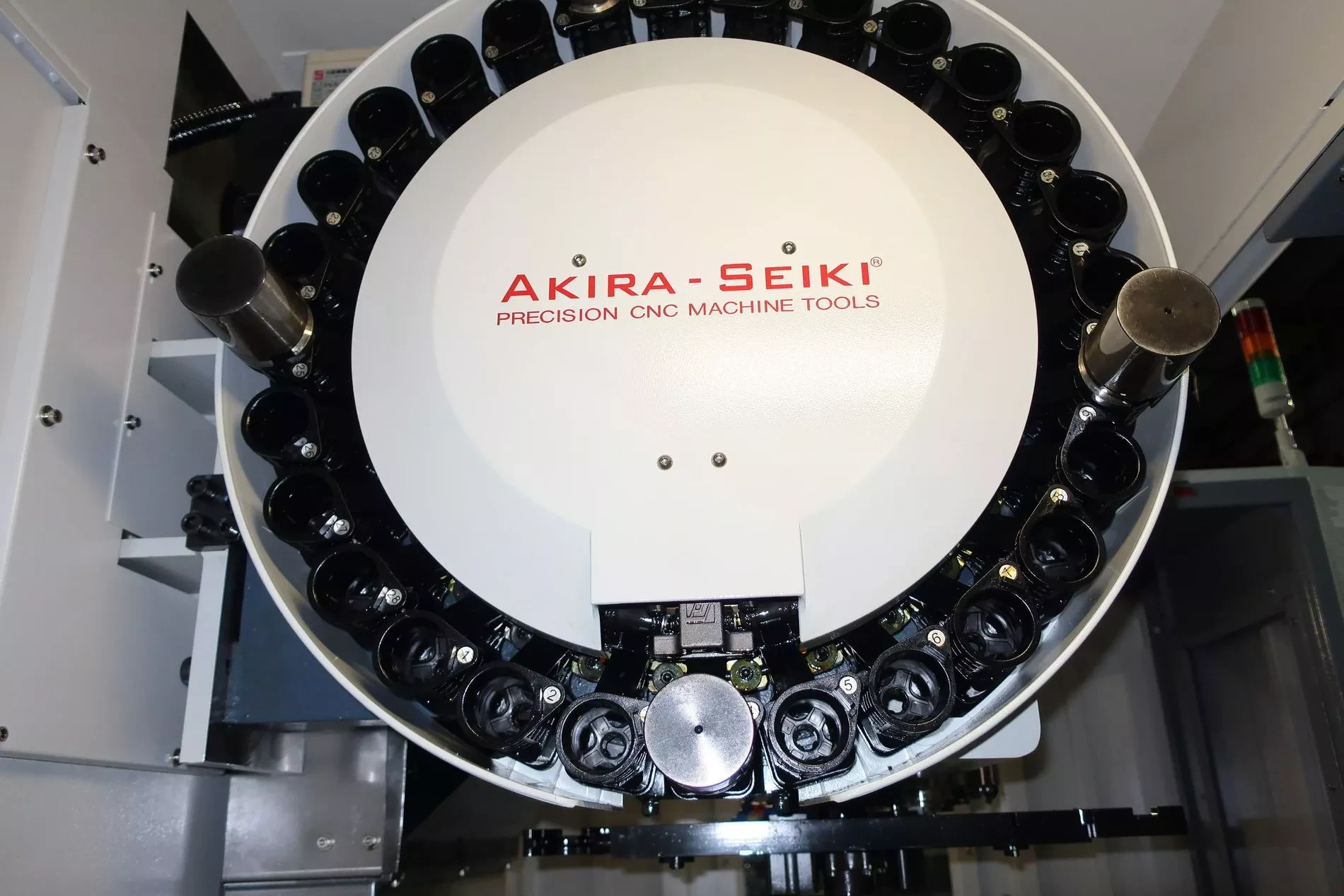

• Инструментальный магазин на 28 позиций, с манипулятором
• Направляющие качения THK по осям X / Y
• Направляющие скольжения по оси Z
• Пневматическая система разгрузки привода оси Z
• Система охлаждения шпиндельной бабки
• Воздушное охлаждение шпинделя

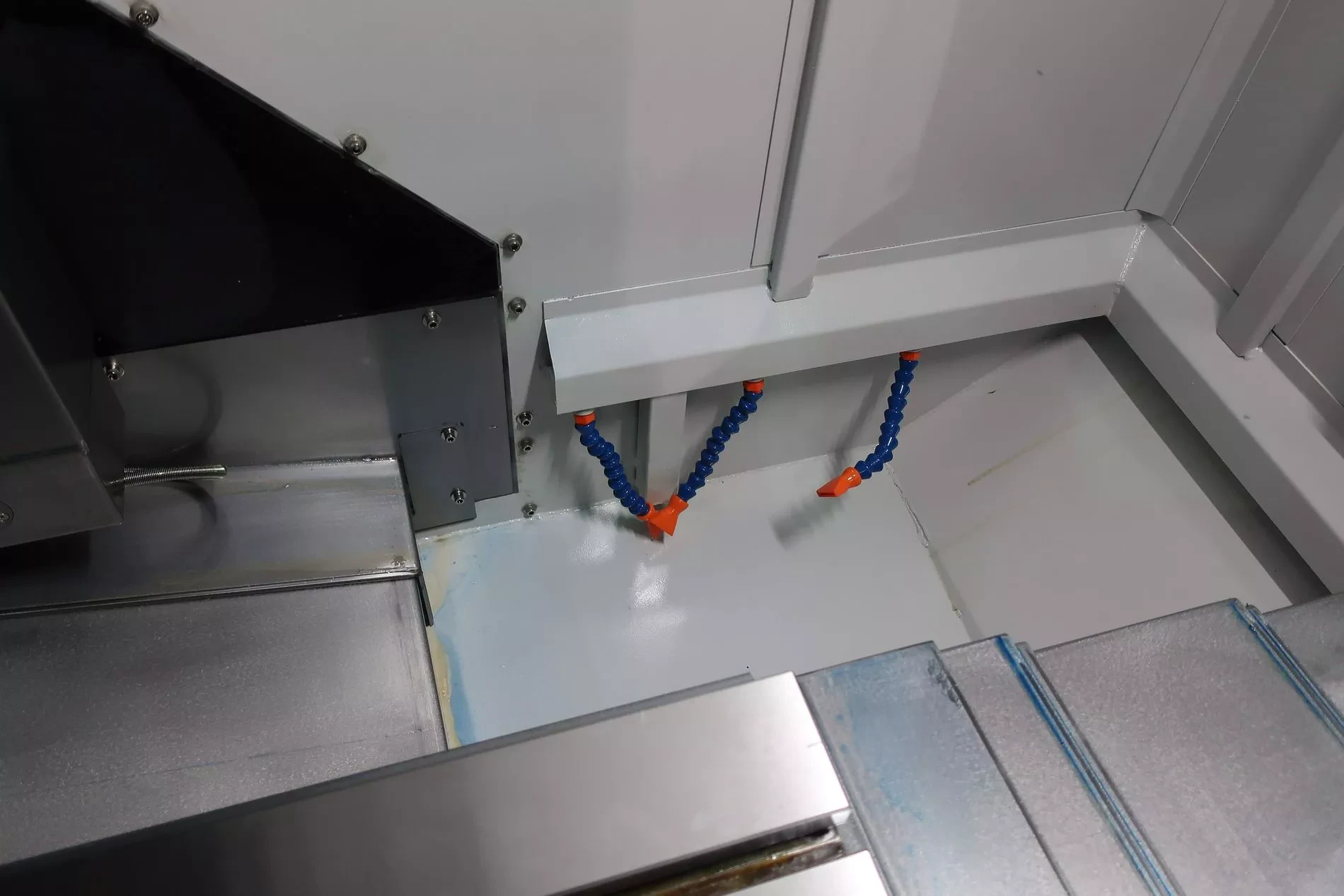

• Система подачи СОЖ
• Подготовка для установки подачи СОЖ через шпиндель
• Подготовка для установки 4й оси
• Конвейер для удаления стружки
