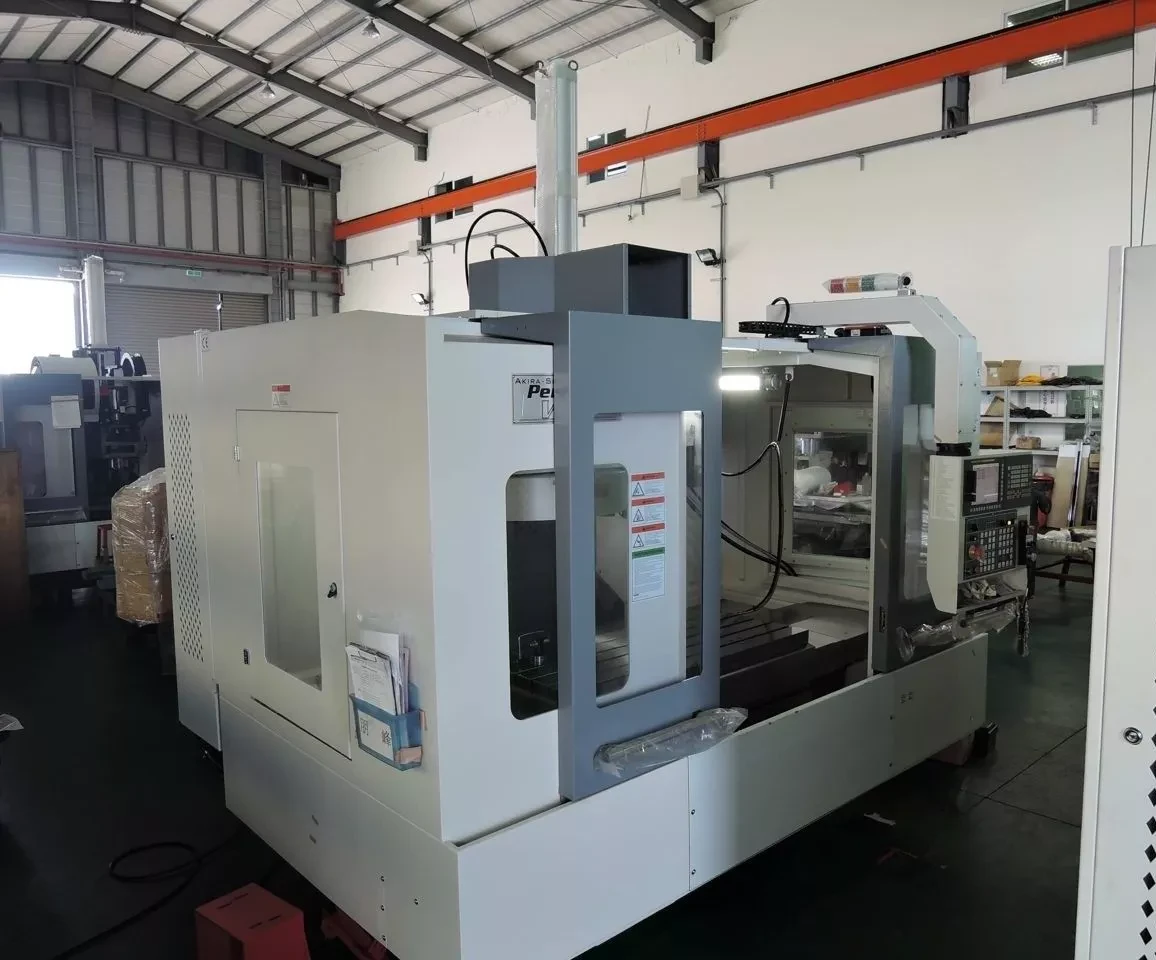

3-осевой фрезерный станок V4.5, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 7810 кг – и наличие ребер жесткости у цельнолитых элементов (основания, колонны и шпиндельной бабки) позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, устойчивость к изгибающим деформациям, точность станка и стабильность соответствия точностным параметрам в работе.
• Направляющие качения ТНК (Япония) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, отличаются увеличенной несущей способностью, обеспечивают высокую скорость перемещения рабочих органов, точность позиционирования ±0,005 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения. Выдерживают нагрузку до 200 % от обычной. Отличаются низким уровнем вибраций при подаче на повышенных скоростях.
• Удачная комбинация направляющих скольжения по оси Z и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.

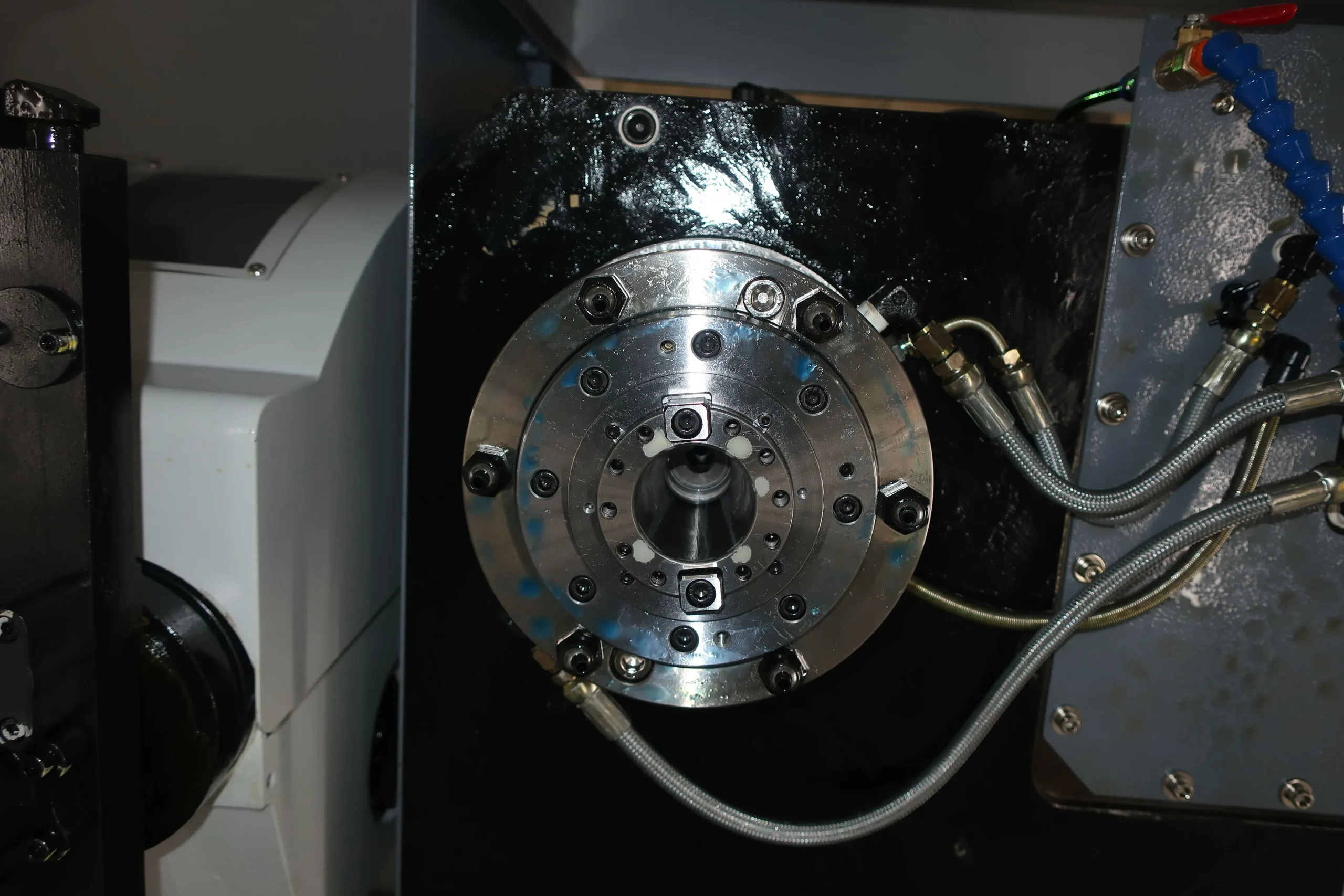

• Запатентованная конструкция шпинделя и наличие системы циркуляции СОЖ в контуре шпиндельной бабки обеспечивают равномерное распределение температур и предотвращают тепловые деформации. Высокая жесткость и надежность шпинделя позволяет расширить гарантию на основной узел станка до 5 лет.
• Шариковинтовая передача с преднатягом для перемещения рабочих органов отличается высокой жесткостью, обеспечивает плавность и точность хода.
• Высокомоментный главный серводвигатель производства компании Fanuc отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя.

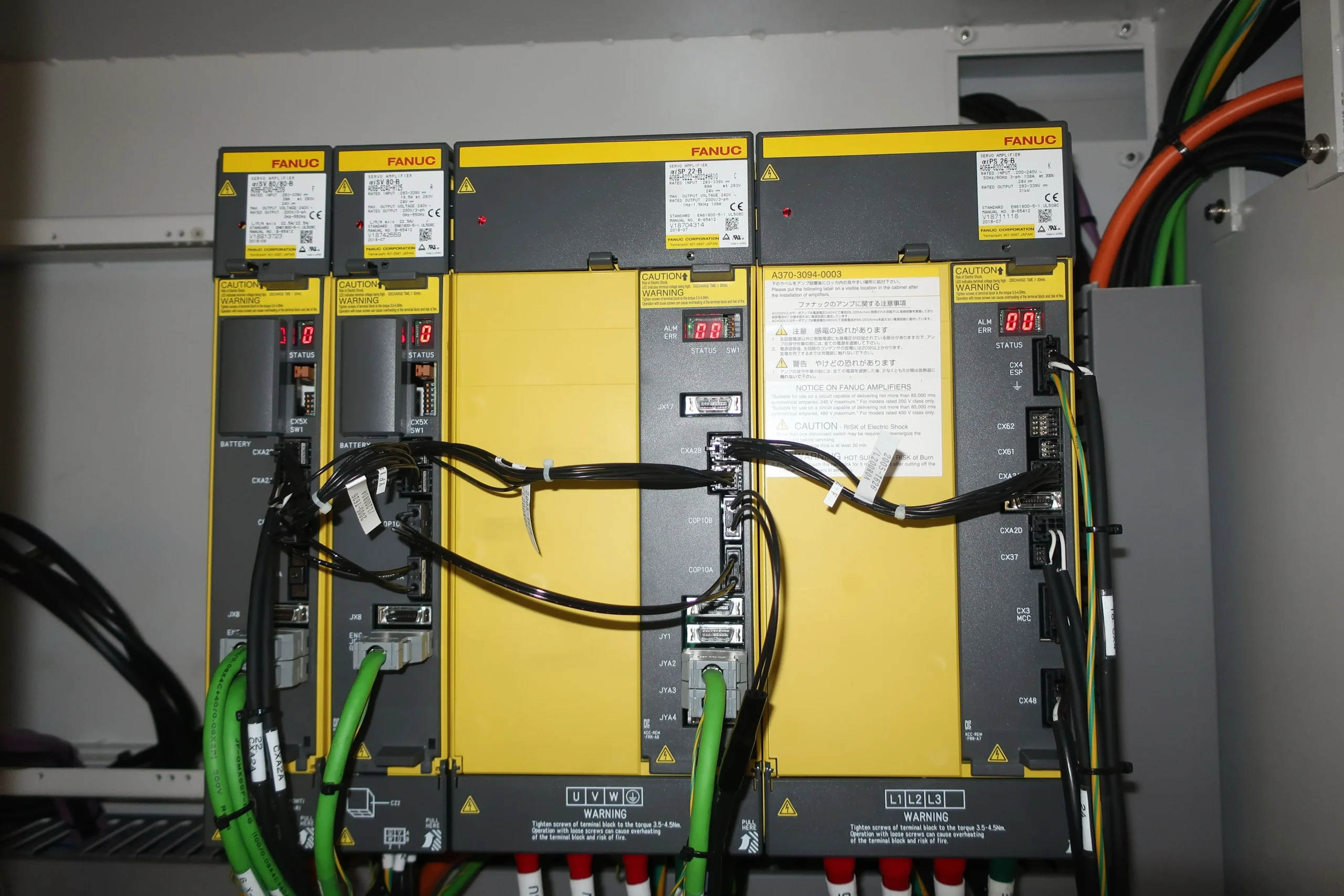

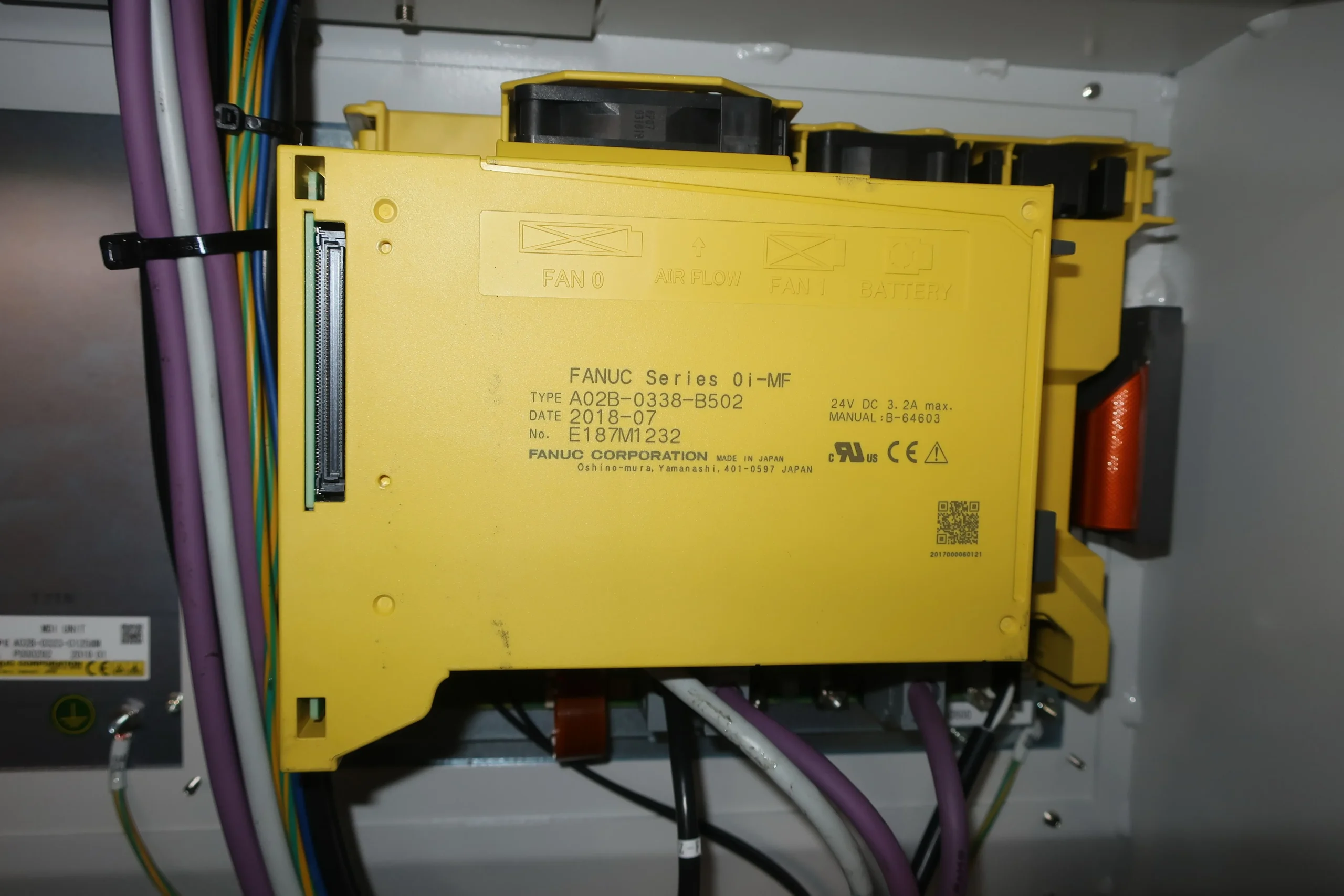

• ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличается высокой точностью, плавностью подач и синхронизацией осей.

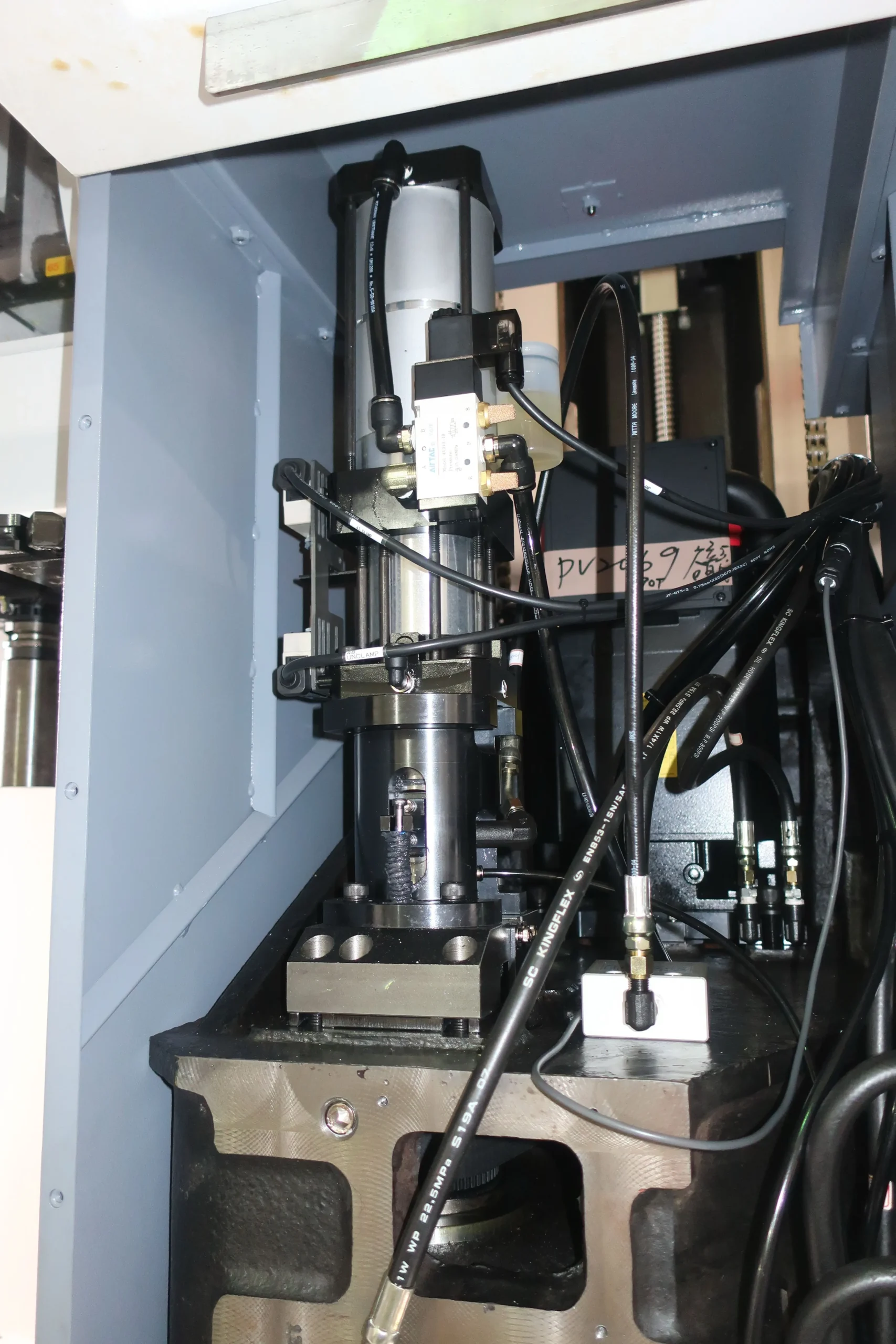

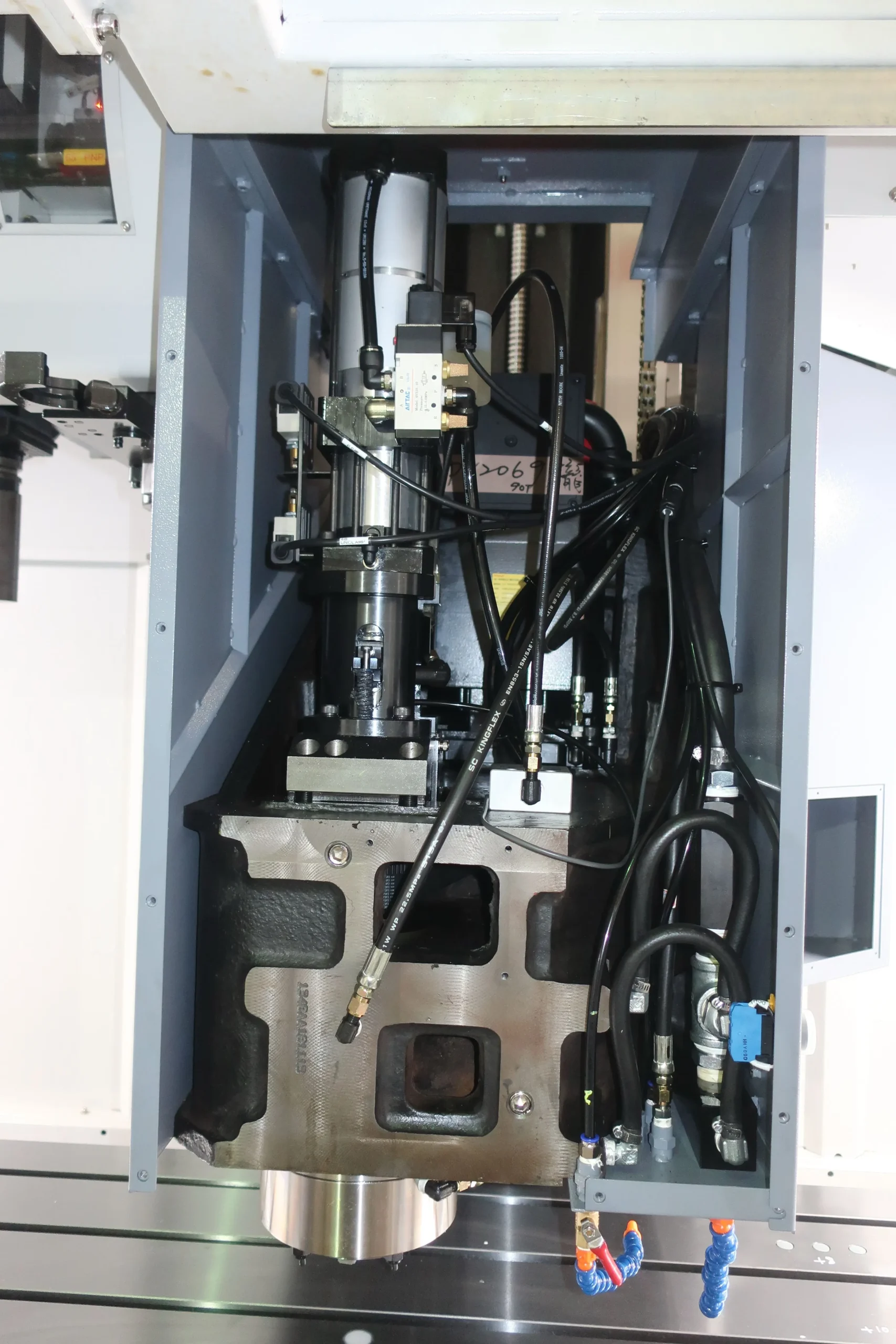

• Пневматическая система разгрузки вертикального привода от веса фрезерного суппорта обеспечивает быстрые и стабильные перемещения по вертикальной оси, гарантирует высокое качество обрабатываемой поверхности.
• Скорость холостых ходов до 30 м/мин позволяет сократить такт выпуска продукции на 30 % в зависимости от условий производства.
• Величина ходов 1150/640/660 мм по осям X / Y / Z позволяет обрабатывать изделия небольших и средних габаритов.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1)
• Manual Guide I
• Ременный привод шпинделя

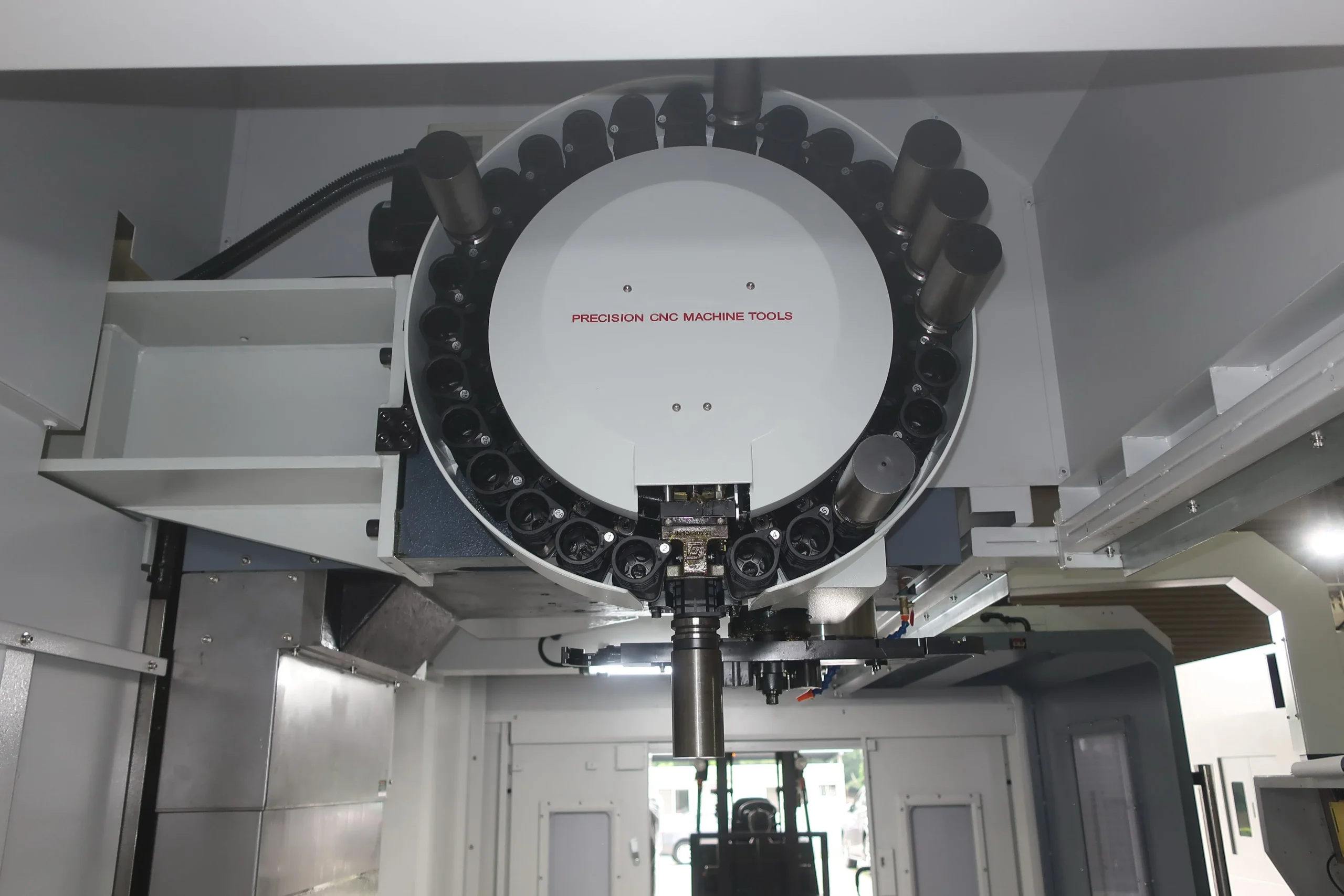

• Инструментальный магазин на 28 позиций, с манипулятором
• Направляющие качения THK по осям X / Y
• Направляющие скольжения по оси Z

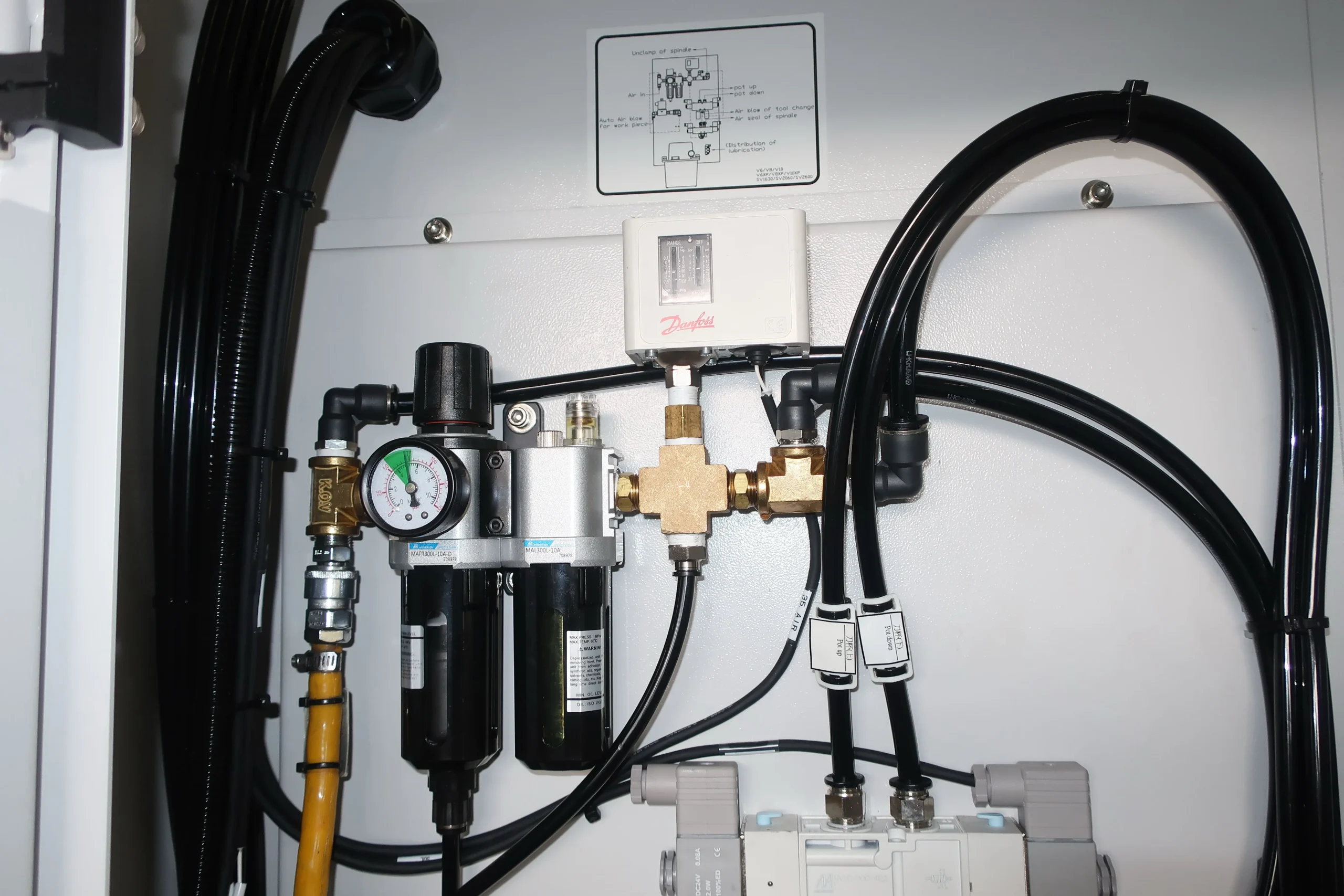

• Пневматическая система разгрузки привода оси Z
• Система охлаждения шпиндельной бабки
• Воздушное охлаждение шпинделя

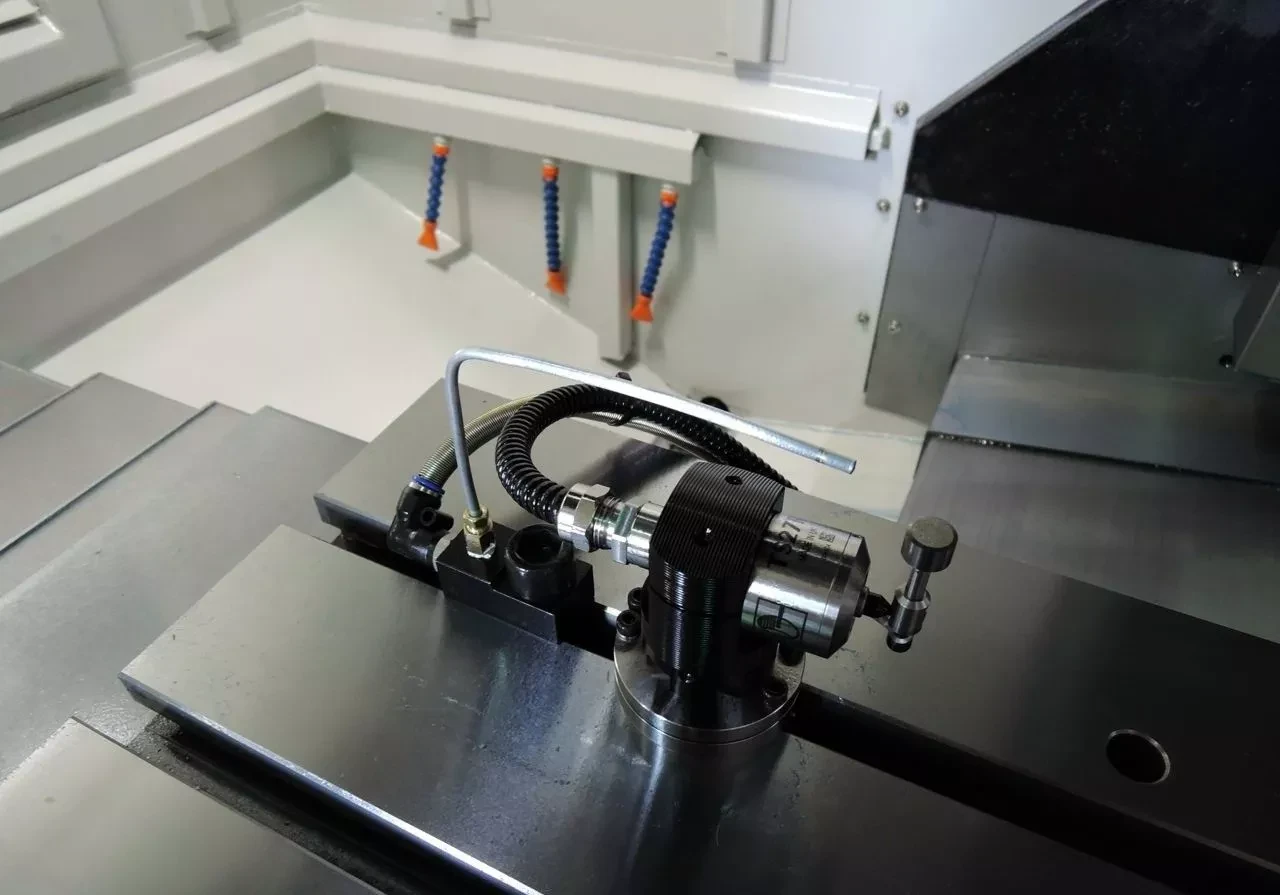

• Система подачи СОЖ
• Подготовка для установки подачи СОЖ через шпиндель
• Подготовка для установки 4й оси
• Конвейер для удаления стружки

Технические характеристики
