3-осевой фрезерный станок V5.5 (ХР), Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка в 8+ тонн и наличие ребер жесткости у цельнолитых элементов (основания, колонны и шпиндельной бабки) обеспечивают жесткость, устойчивость к изгибающим деформациям. Точность станка и стабильность соответствия заводским параметрам в работе соответствует станкам повышенной точности.

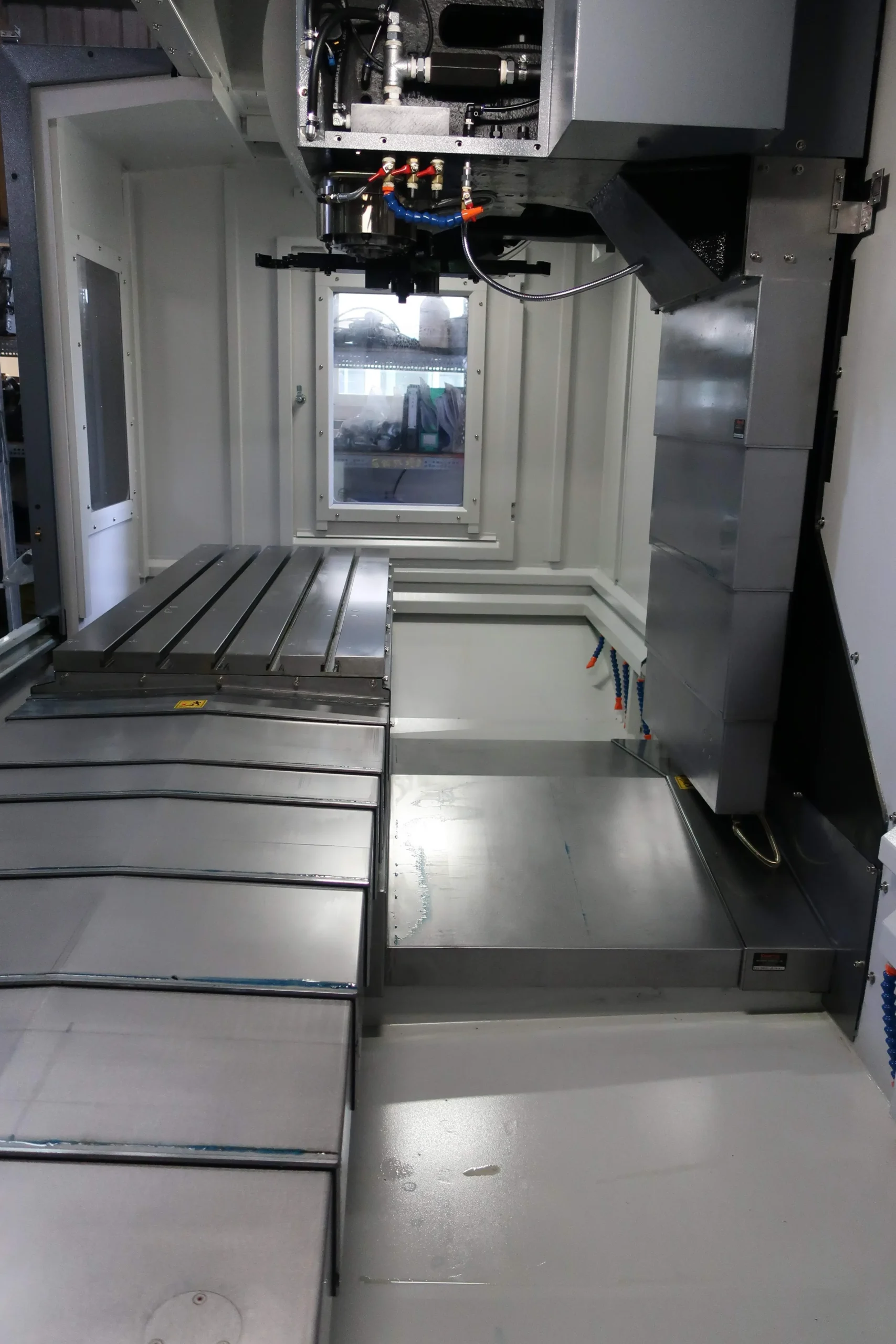

• Величина ходов 1350/640/660 мм по осям X / Y / Z позволяет обрабатывать изделия средних и крупных габаритов.
• Направляющие качения имеют низкий коэффициент трения между подвижными частями, отличаются увеличенной несущей способностью ( нагрузка на стол до 1800 кг), обеспечивают высокую скорость перемещения рабочих органов и точность позиционирования ±0,005 мм на высоких скоростях перемещения.
• Удачная комбинация направляющих скольжения по оси Z ( колонна) и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.

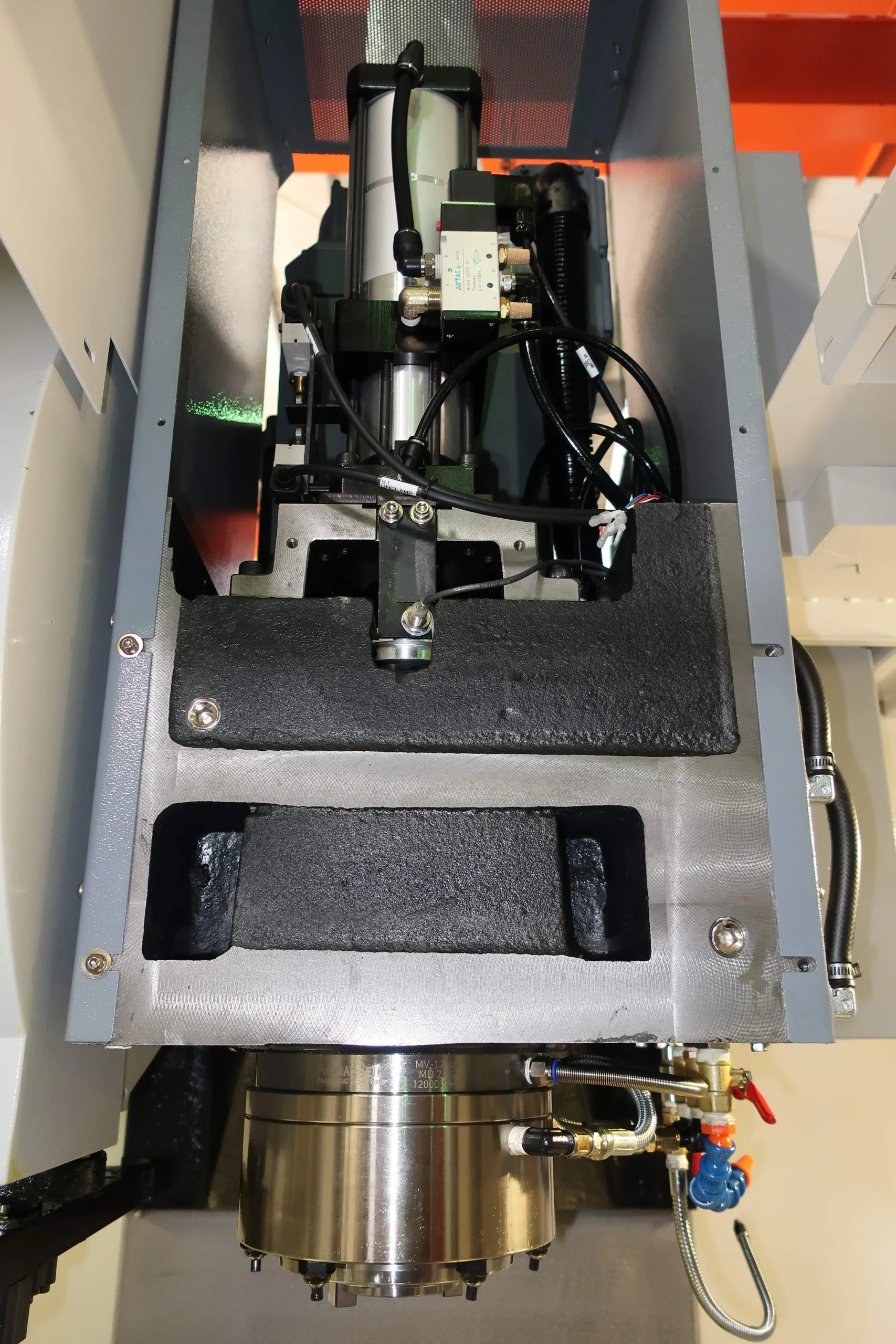

• Запатентованная конструкция шпинделя обеспечивает равномерное распределение температур и предотвращает тепловые деформации. Высокая жесткость и надежность шпиндельного узла позволяет расширить гарантию на основной узел станка до 5 лет.
• Приводные винты шариковинтовой передачи характеризуются плавностью и точностью хода, обеспечивая максимальное качество обработанной поверхности.

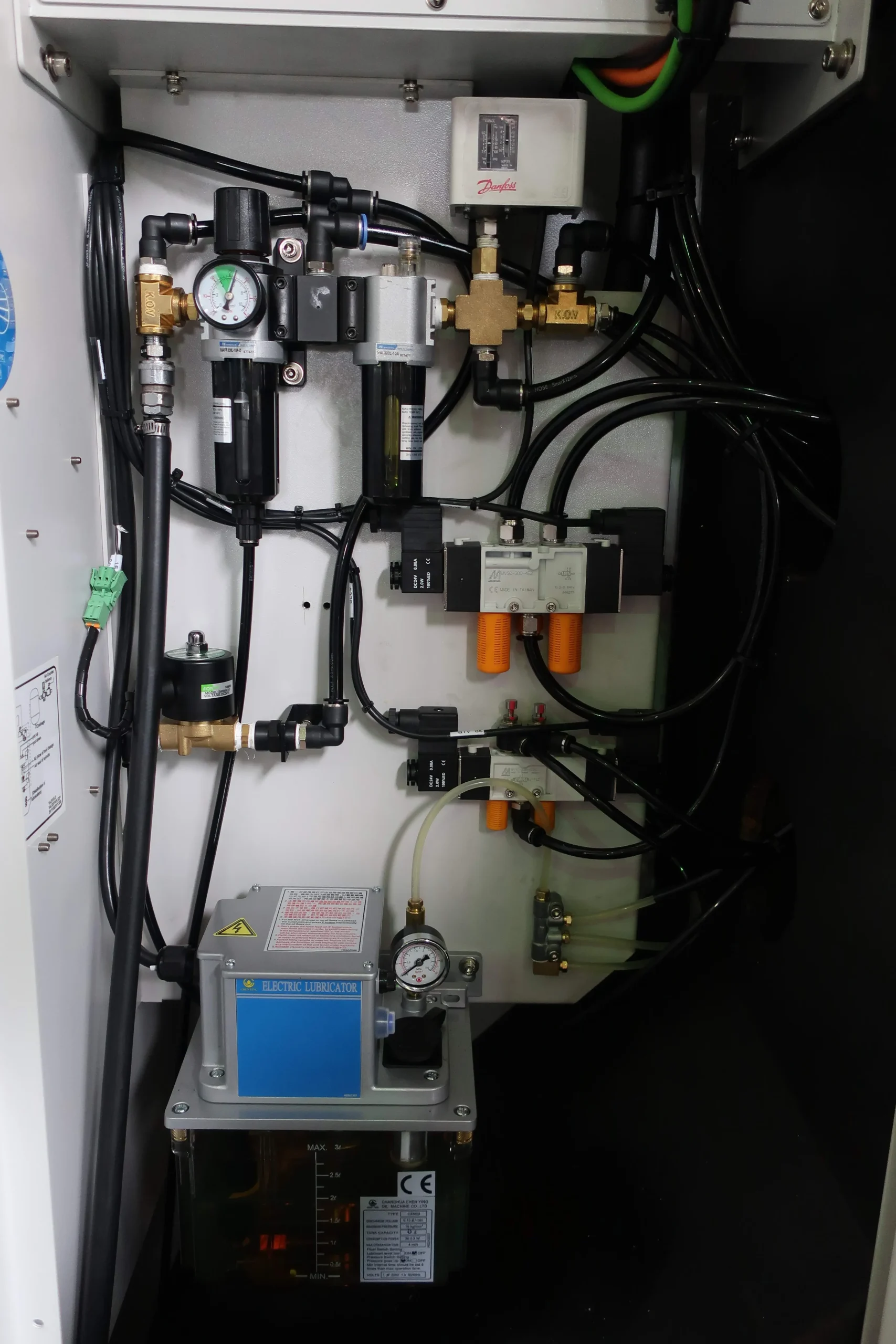

• Пневматическая система разгрузки вертикального привода от веса фрезерного суппорта обеспечивает быстрые и стабильные перемещения по вертикальной оси, гарантирует высокое качество обрабатываемой поверхности.

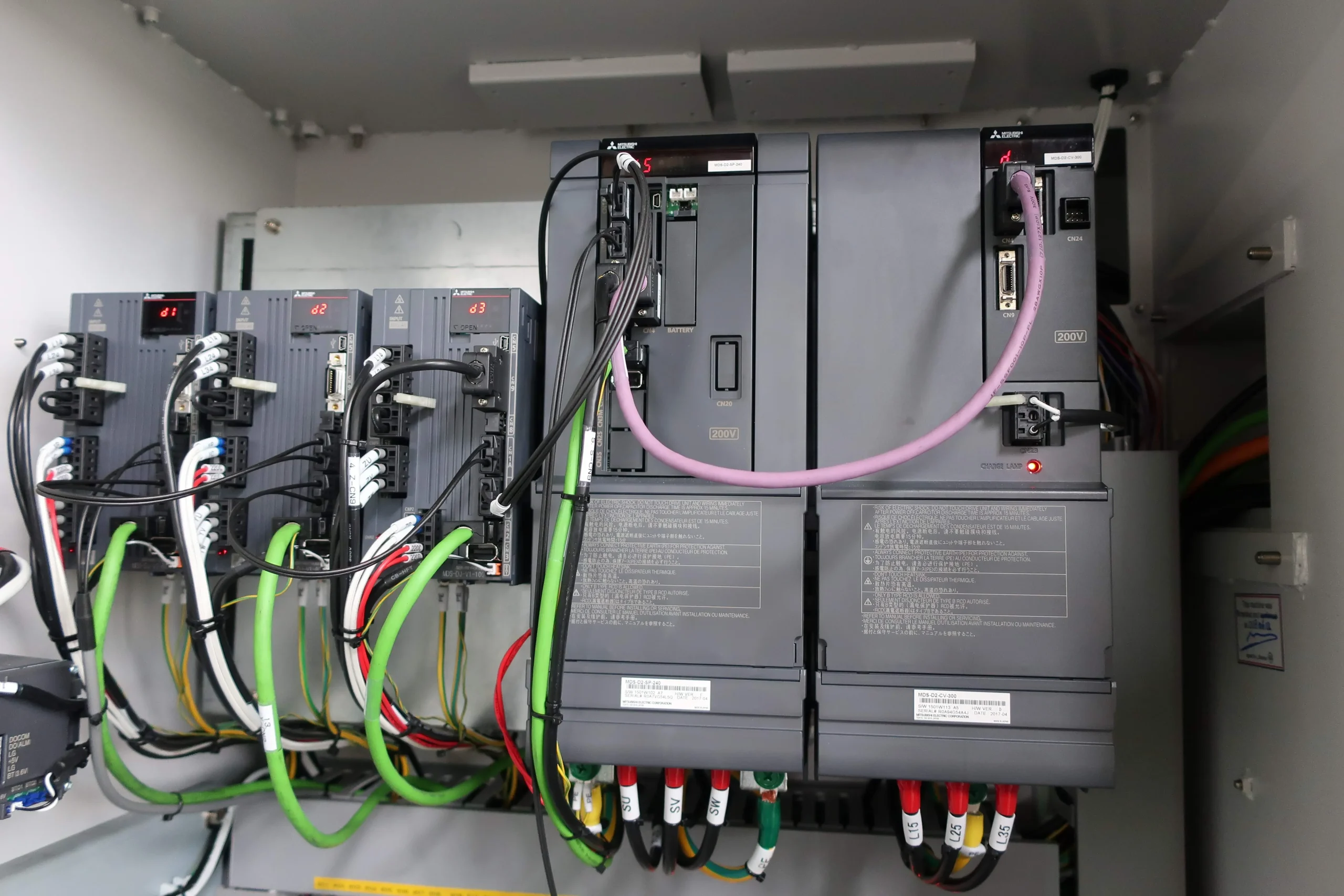

• Главный серводвигатель производства компании Mitsubishi 7.5 \ 11 кВт отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя c высокими показателями крутящего момента при постоянной работе — 39.8 Нм и 30-минутном периоде  — 58.4 Нм.
• Инструментальная система в стандарте на 24 позиций (+1 позиция в шпинделе) позволяет осуществлять обработку сложных по конструкции деталей, с применением множества различных видов и типов инструментальных оправок, обеспечивает безостановочную работу на протяжении всей смены. Исполнение барабанного типа с рукой  – высвобождает рабочую зону для укомплектования станка дополнительными поворотными столами или спецоснасткой.

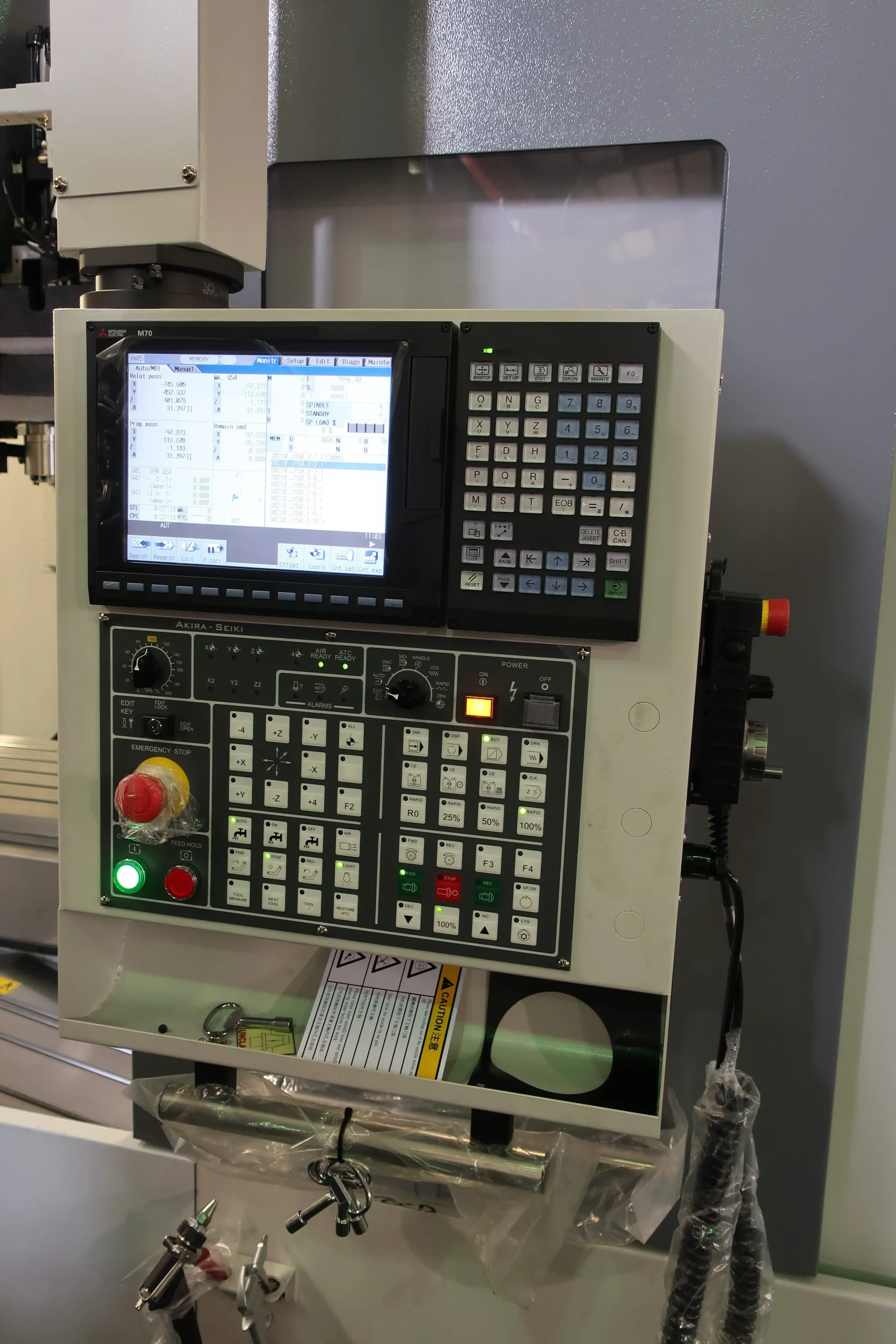

• ЧПУ Mitsubishi серии M80 имеет ряд преимуществ для оператора в повседневной эксплуатации, например в базовом исполнении есть поддержка карт памяти на 32 ГБ для работы и хранения с множеством управляющих программ, а также  встроенного приложения NAVI MILL для легкого создания управляющих программ обработки, прорисовки и виртуально отработки новых программ.

Стандартная комплектация:

• Система ЧПУ Mitsubishi M80
• Функция ЧПУ Mitsubishi: диалоговое программирование NAVI MILL

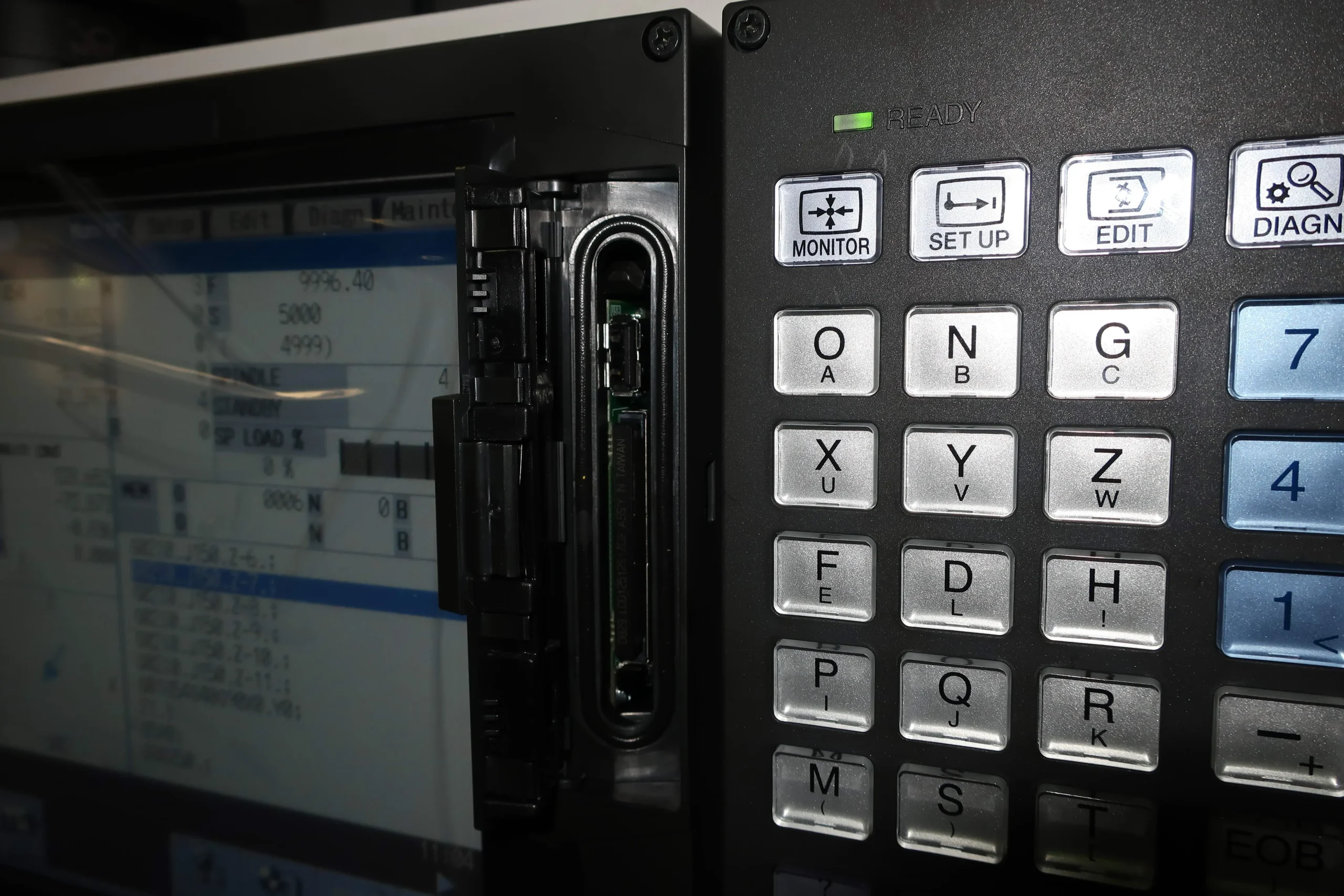

• Функция ЧПУ Mitsubishi: Сервер данных (поддержка SD карт макс. 32 Гб)
• Функции ЧПУ Mitsubishi: Выбор условий обработки
• Функция ЧПУ: М07 – автоматический обдув заготовки
• Функция ЧПУ: М30 – автоматическое отключение
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Главный двигатель мощностью (пост./30 мин.) 7,5/11 кВт с(Mitsubishi)
• Ременный привод шпинделя (макс. частота вращения 12000 мин-1)
• Инструментальный конус шпинделя BBT40
• Трансформатор
• Масляное охлаждение шпинделя
• Направляющие качения по осям X / Y
• Направляющие скольжения по оси Z
• Пистолет для подачи сжатого воздуха

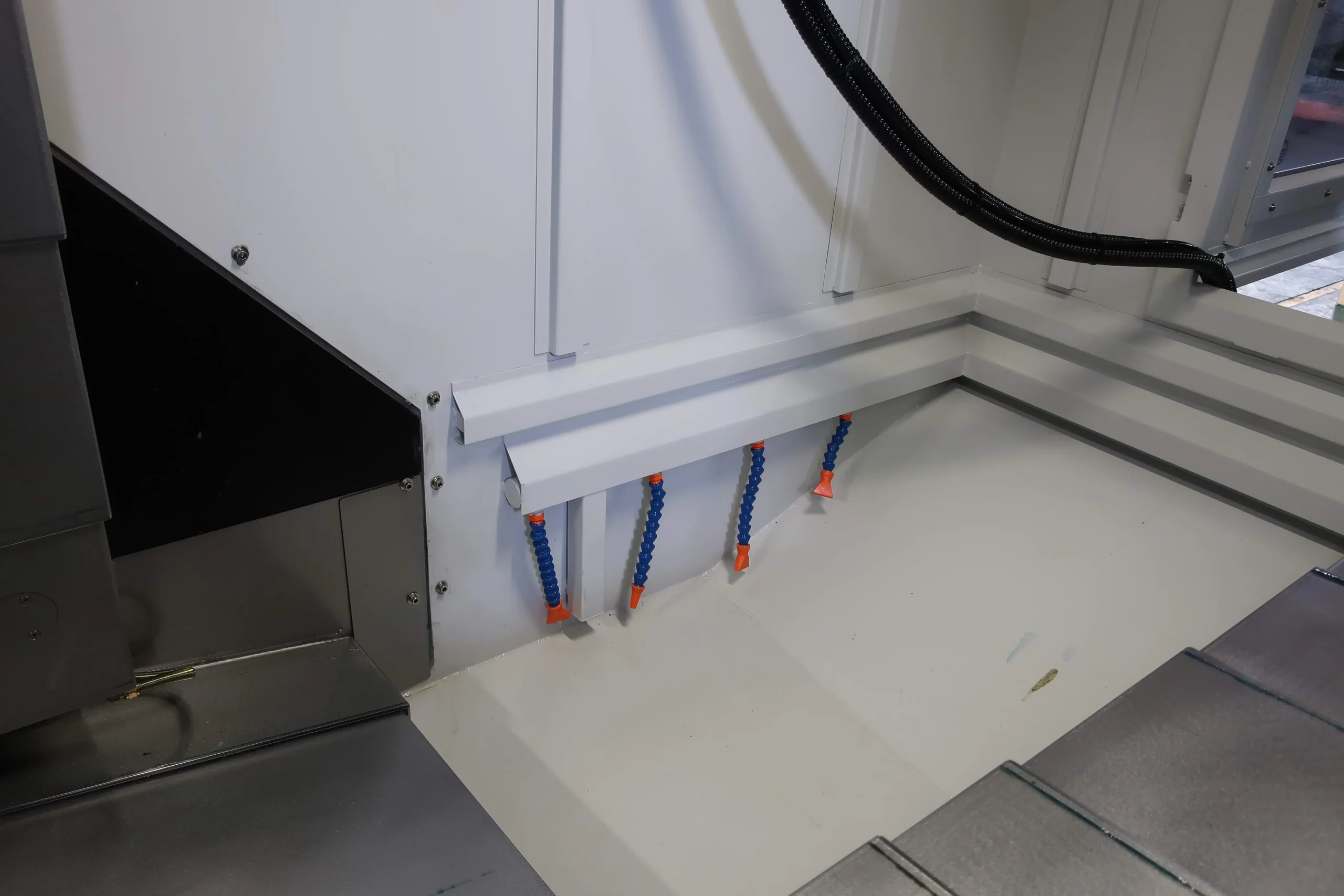

• Обдув шпинделя сжатым воздухом
• Конвейер для удаления стружки шнекового типа
• Блокировка дверей рабочей зоны

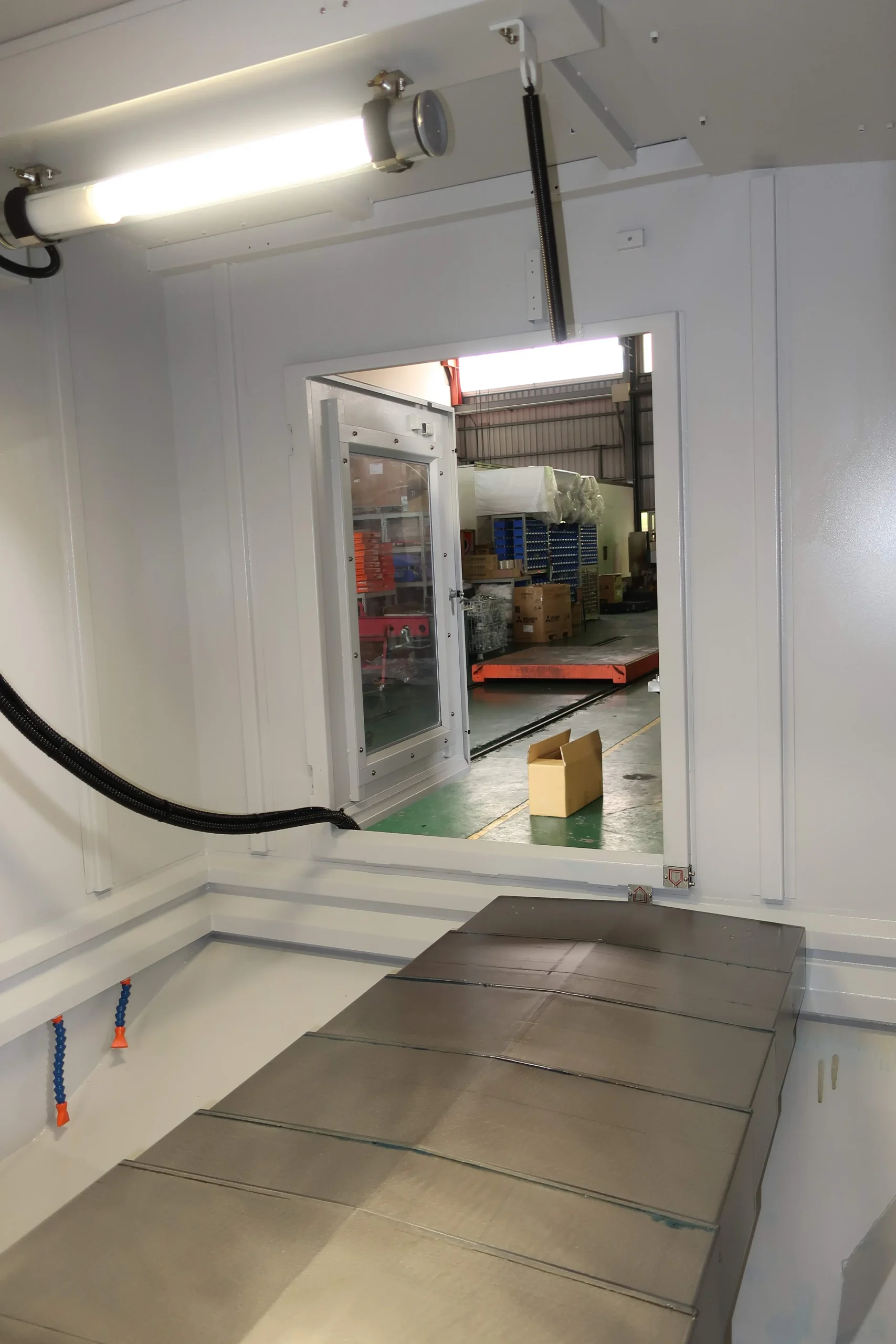

• Телескопическая защита направляющих
• Система смазки автоматическая централизованная

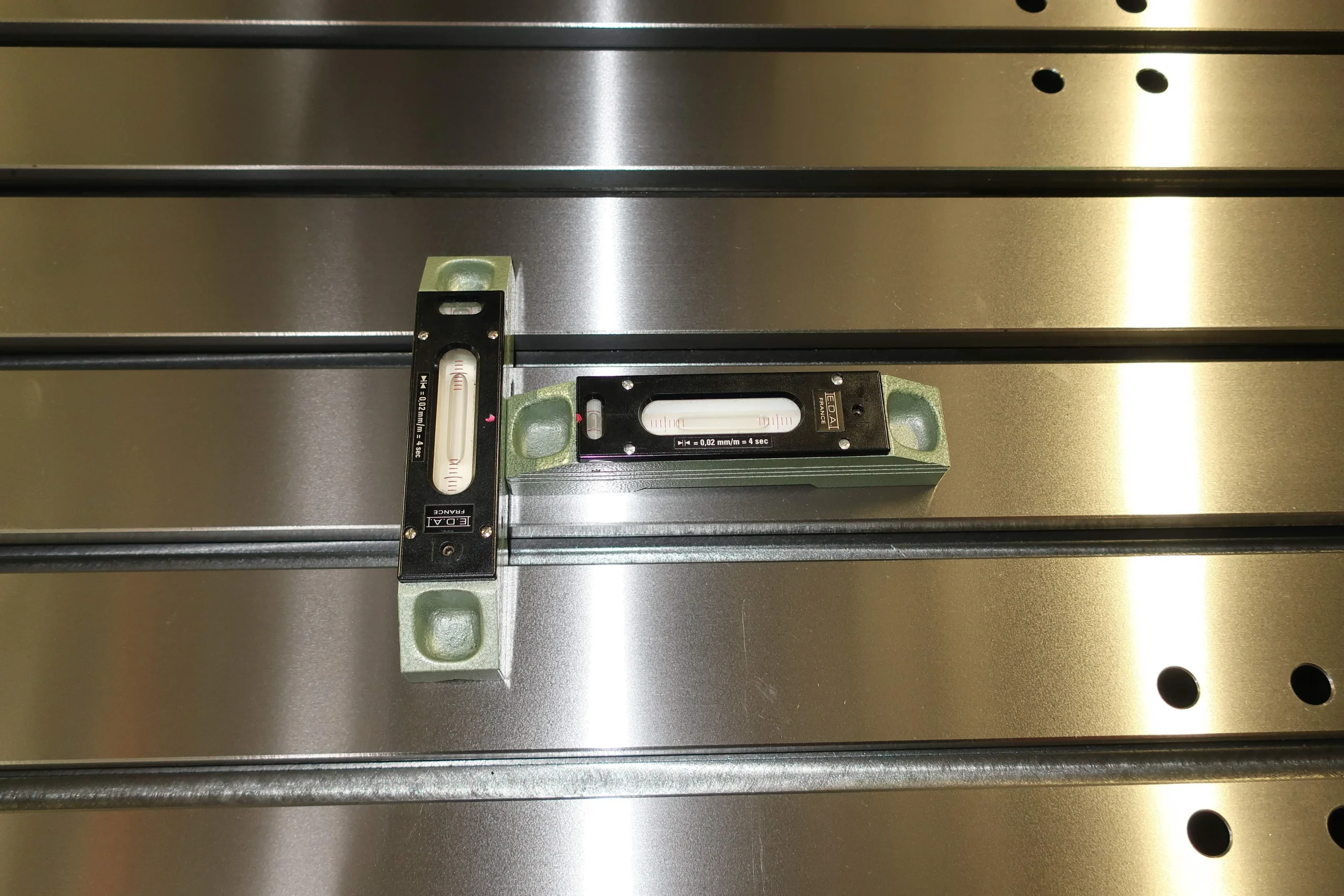

• Комплект выравнивающих опор
• Индикация состояния станка
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Система измерения детали с оптической передачей данных
• Система измерения инструмента с проводной передачей данных
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Комплект масел и СОЖ для заправки станка
• Комплект ПО SprutCAM для моделирования обработки и написания УП

Технические характеристики
