3-осевой фрезерный станок V6, Stanza, Тайвань

Преимущества и выгоды:

• Большая масса станка – 12 300 кг – и наличие ребер жесткости у цельнолитых основания, колонны и шпиндельной бабки позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, повышают жесткость, точность и устойчивость станка к изгибающим деформациям.
• Направляющие качения ТНК (Япония) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, обеспечивают высокую скорость перемещения рабочих органов, отличаются увеличенной несущей способностью, обеспечивают высокую точность позиционирования на высоких скоростях перемещения. Выдерживают нагрузку до 200 % от обычной. Отличаются низким уровнем вибраций при подаче на повышенных скоростях.

• Удачная комбинация направляющих скольжения по оси Z и направляющих качения осей X/Y повышает производительность станка в различных режимах обработки. Направляющие скольжения по оси Z выдерживают более высокие нагрузки, даже в сравнении с направляющими качения сверхвысокой нагрузочной способности. Потери скорости перемещения по направляющим скольжения легко компенсируются высокой жесткостью и силовыми режимами обработки, поэтому оборудование работает без простоев.

• Специально разработанная конструкция шпинделя и наличие системы циркуляции СОЖ в контуре шпиндельной бабки обеспечивают равномерное распределение температур и предотвращает тепловые деформации. Высокая жесткость, отличная сбалансированность и надежность шпинделя позволяет расширить гарантию на основной узел станка до 5 лет.
• Шариковинтовая передача с преднатягом для перемещения рабочих органов отличается высокой жесткостью, обеспечивает высокую плавность и точность хода.
• Высокомоментный главный серводвигатель производства компании Fanuc отличается высокой энергоэффективностью, низким тепловыделением, обеспечивает длительную стабильную работу шпинделя. Ременной привод обеспечивает плавность хода.
• ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличается высокой точностью, плавностью подач и синхронизацией осей.

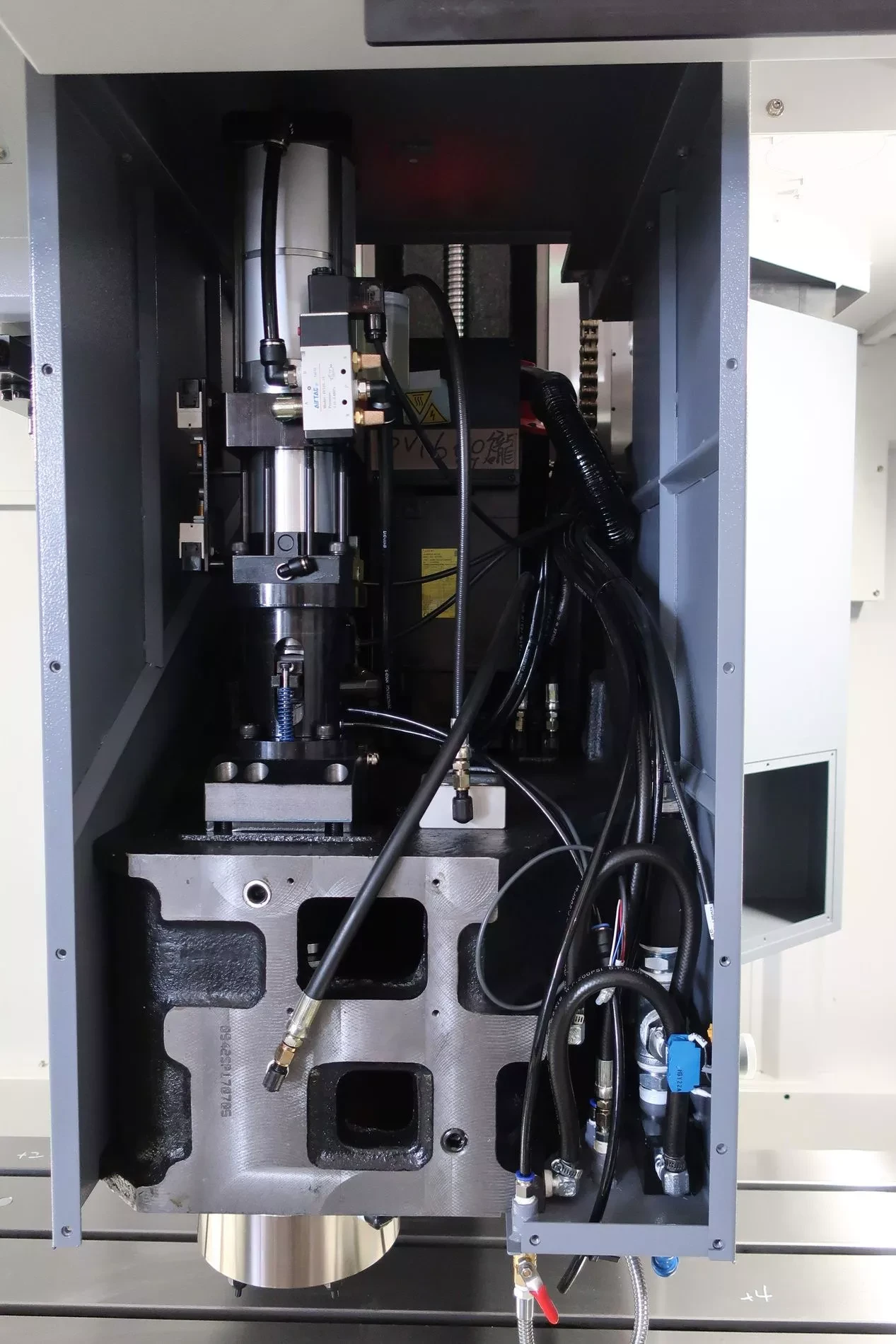

• Механическая система разгрузки вертикального привода от веса фрезерного суппорта обеспечивает быстрые и стабильные перемещения по вертикальной оси, гарантирует высокое качество обрабатываемой поверхности.
• Скорость холостых ходов — 30 м/мин. Гибкость этой характеристики позволяет сократить такт выпуска продукции до 30 % в зависимости от условий производства.
• Величина ходов 1630/850/815 мм по осям X / Y / Z позволяет обрабатывать изделия средних и больших габаритов.

Комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1)
• Manual Guide I
• Ременный привод шпинделя

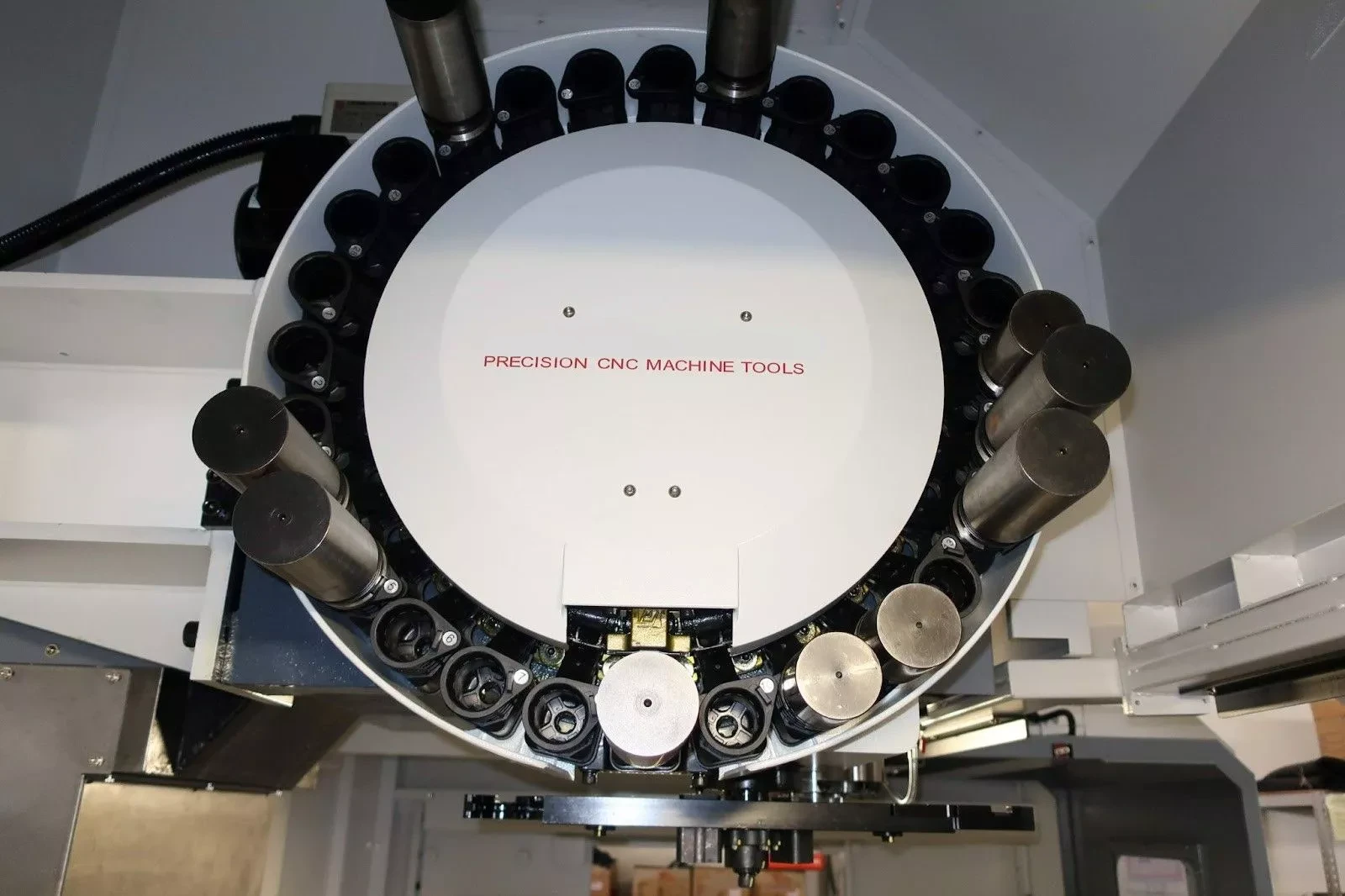

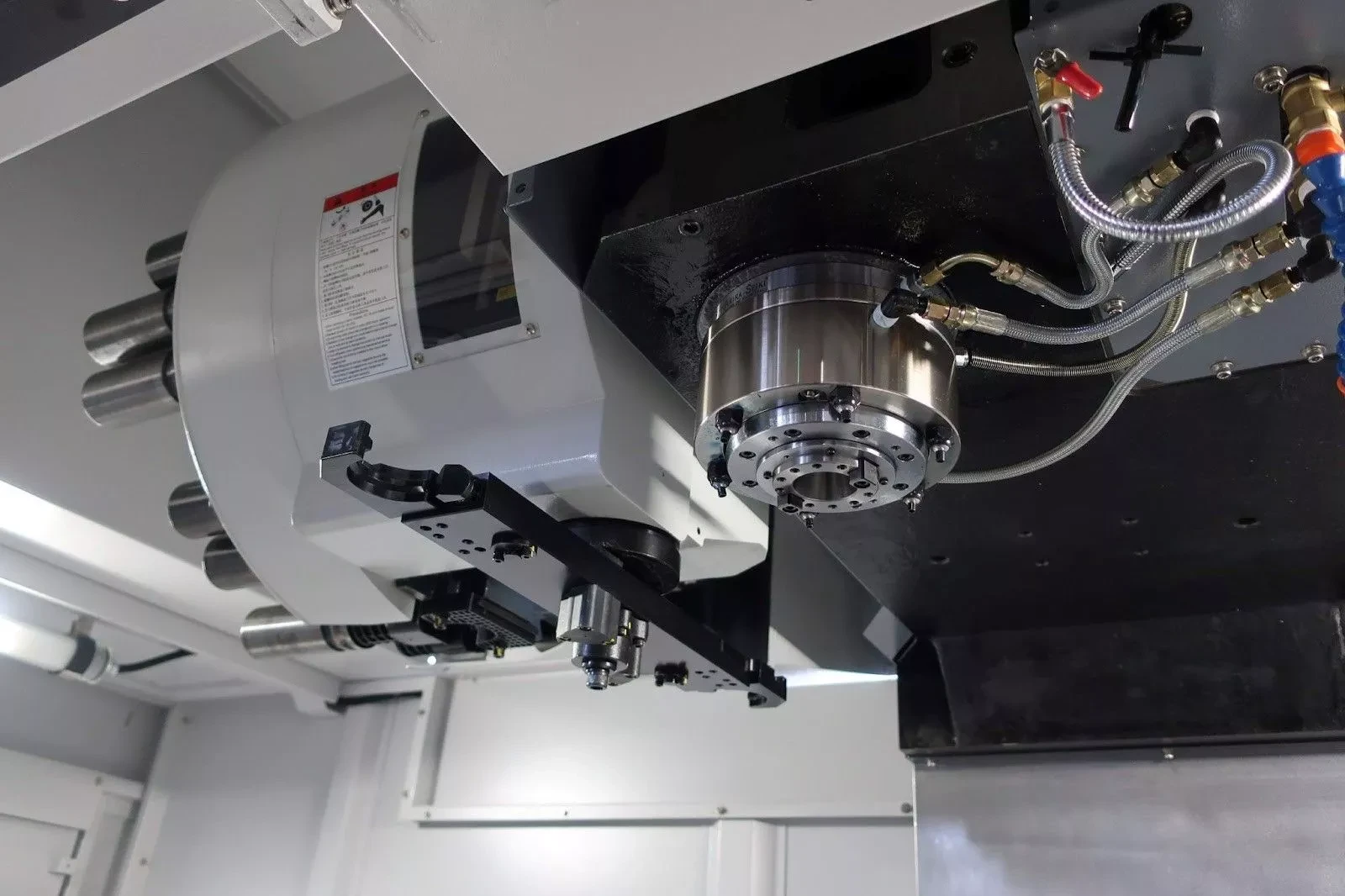

• Инструментальный магазин на 28 позиций, с манипулятором
• Направляющие качения THK по осям X / Y
• Направляющие скольжения по оси Z
• Механическая система разгрузки привода оси Z
• Система охлаждения шпиндельной бабки
• Воздушное охлаждение шпинделя

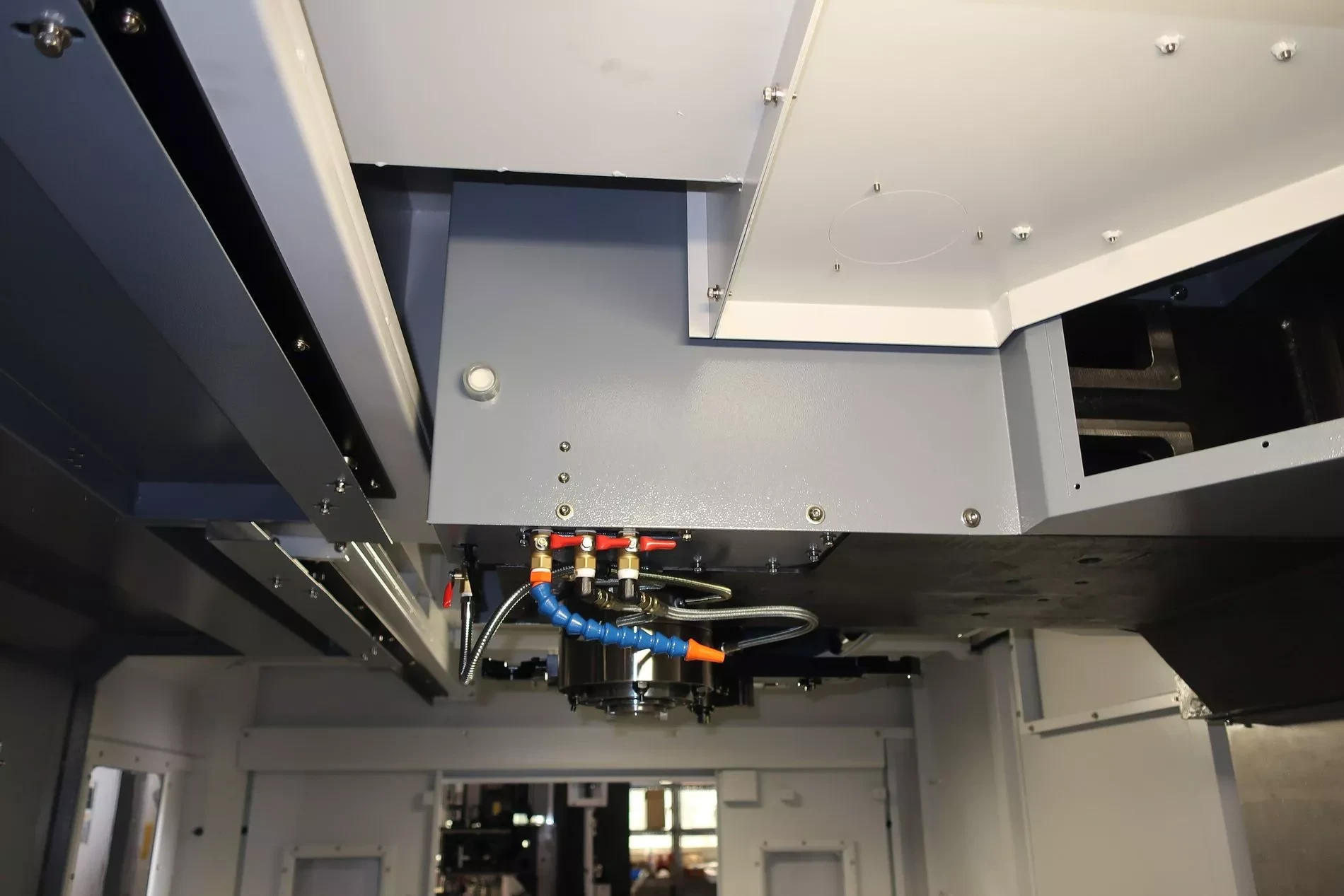

• Система подачи СОЖ
• Подготовка для установки подачи СОЖ через шпиндель
• Подготовка для установки 4й оси

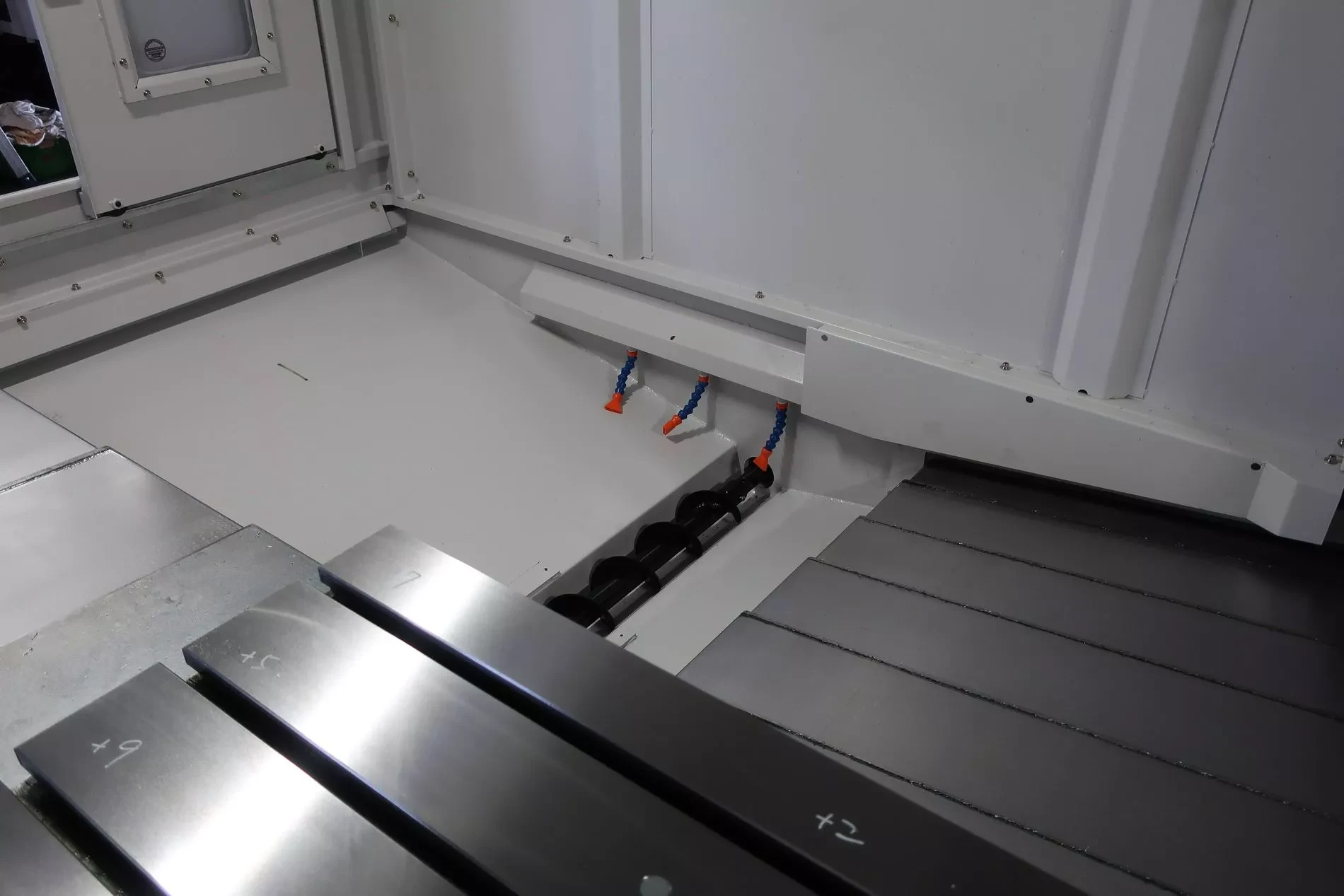

• Конвейер для удаления стружки
