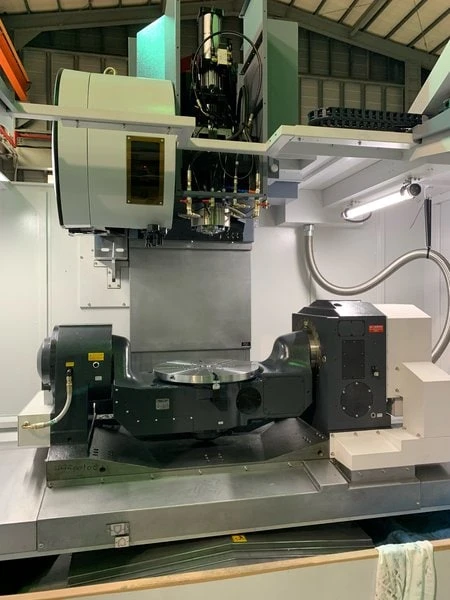

5-осевой фрезерный обрабатывающий центр 5AX-AC650F, Stanza, Тайвань

Преимущества и выгоды:

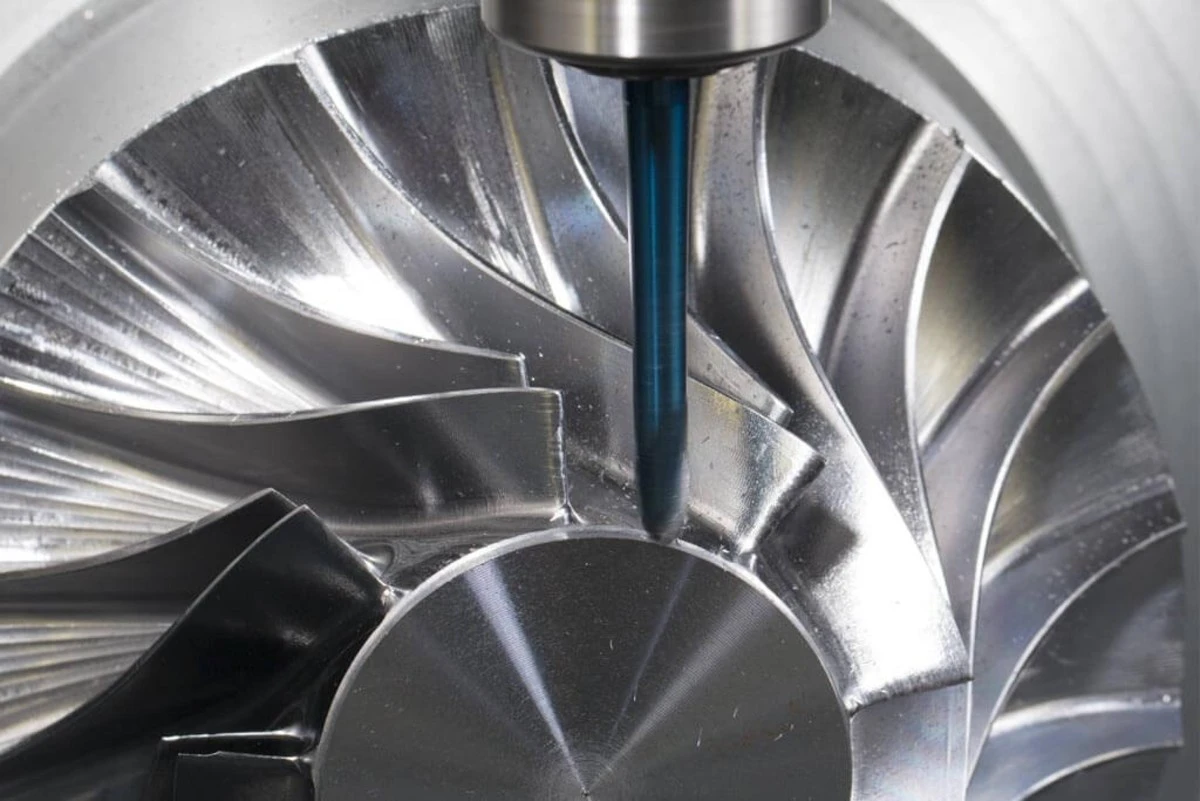

• Благодаря управлению обрабатывающего центра от ЧПУ Sinumerik One обработка деталей производится одновременно в 5 координатах, что обеспечивает сложную контурную обработку типа сплайновых поверхностей — лопаток для энергетического сектора машиностроения и прочих криволинейных, фасонных поверхностей.

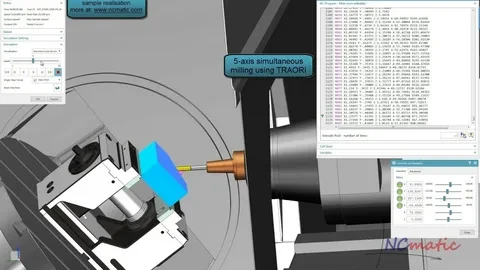

• Станок укомплектован всеми необходимыми опциями ЧПУ: Traori, Simultaneous 5-axis machining, RTCP Function, Spline interpolation  и др., а значит способен выполнить полноценную фрезеровку деталей любой  сложности и конфигурации за 1 установ.
• Скорость холостых ходов – до 36 м/мин позволяет сократить такт выпуска продукции до 30-40% в зависимости от условий производства.
• Шпиндель типа крепления HSK-A63 является отличным вариантом для производств, использующих инструменты большого диаметра или нуждающихся в жесткости и точности на высоких скоростях обработки. Инструмент HSK обеспечивает двойной контакт между конусом и торцом шпинделя, обеспечивая максимально жесткое соединение.
• Высокопроизводительный прямой тип привода шпинделя (12 000 об\мин) позволяет вести обработку на высоких скоростях без шума, вибраций и перегрева.
• Величина ходов 800 \ 590 \ 560 мм по осям X / Y / Z, конструкция наклонно-поворотного стола (и его суммарный угол расклона в 150°) позволяет обрабатывать изделия больших габаритов высотой 350 мм и диаметром до 650 мм, что расширяет номенклатуру ДСЕ, а равно конкурентоспособность производства, относительно небольших аналогичных центров.
• За счет точности позиционирования ±0,005 мм и повторяемости позиционирования ±0,003 мм на высоких скоростях перемещения, возможно обрабатывать «ответственных» изделий сложных конструкций с высокими требованиями по качеству, также снижается и себестоимость деталей, повышается рентабельность производства. Для компенсации погрешностей используют оптические линейки для осей Х Y и Z (Стандарт 5 осевых станков STANZA)
• Большая масса станка в 7 тонн, наряду с повышенной жесткостью узлов и компонентов, позволяет длительно эксплуатировать оборудование и сокращает расходы на содержание, способствует сохранению точностных и скоростных характеристик.
• Благодаря высокой жесткости роликовых направляющих по осям X, Y, Z обеспечивается лучшая виброустойчивость, уменьшается амплитуда колебаний, и это значительно продлевает срок службы оборудования.
• Функция ЧПУ — Динамического контроля от столкновений отследит возможные нештатные перемещения компонентов станка и выполнит отключение перемещения осей в случае угрозы повреждений, врезаний; активен, как при отработке управляющей программы, так и при ручном управлении осями; перемещения рабочих органов станка прекращаются сразу после распознавания системой управления станка угрозы свершения фатальных ошибок (поставляется опционально)
• Магазин инструмента на 30 позиций ( +1 позиция в шпинделе) уже в стандартном исполнении закроет множество задач на производстве сложных изделий как  конструктивно так и технологически.

Стандартная комплектация:

• Система ЧПУ SINUMERIK ONE + дисплей 22 дюйма
• Пакет функций ЧПУ: Traori, Simultaneous
• Пакет функций ЧПУ: 5-axis machining
• Пакет функций ЧПУ: RTCP Function,
• Пакет функций ЧПУ: Spline interpolation
• Пакет функций ЧПУ: 5 axis calibration ( kinematic measurment)
• Пакет функций ЧПУ: Циклы измерений
• Пакет функций ЧПУ: 3д Симуляция
• Функция ЧПУ Fanuc: жесткое нарезание резьбы метчиком
• Функция ЧПУ Fanuc: М30 – автоматическое отключение
• Функция ЧПУ Fanuc: М07 – автоматический обдув заготовки
• Главный двигатель мощностью 15 кВт
• Прямой привод шпинделя
• Шпиндель с конусом MAS403 ВТ-40 (12 000 мин-1)

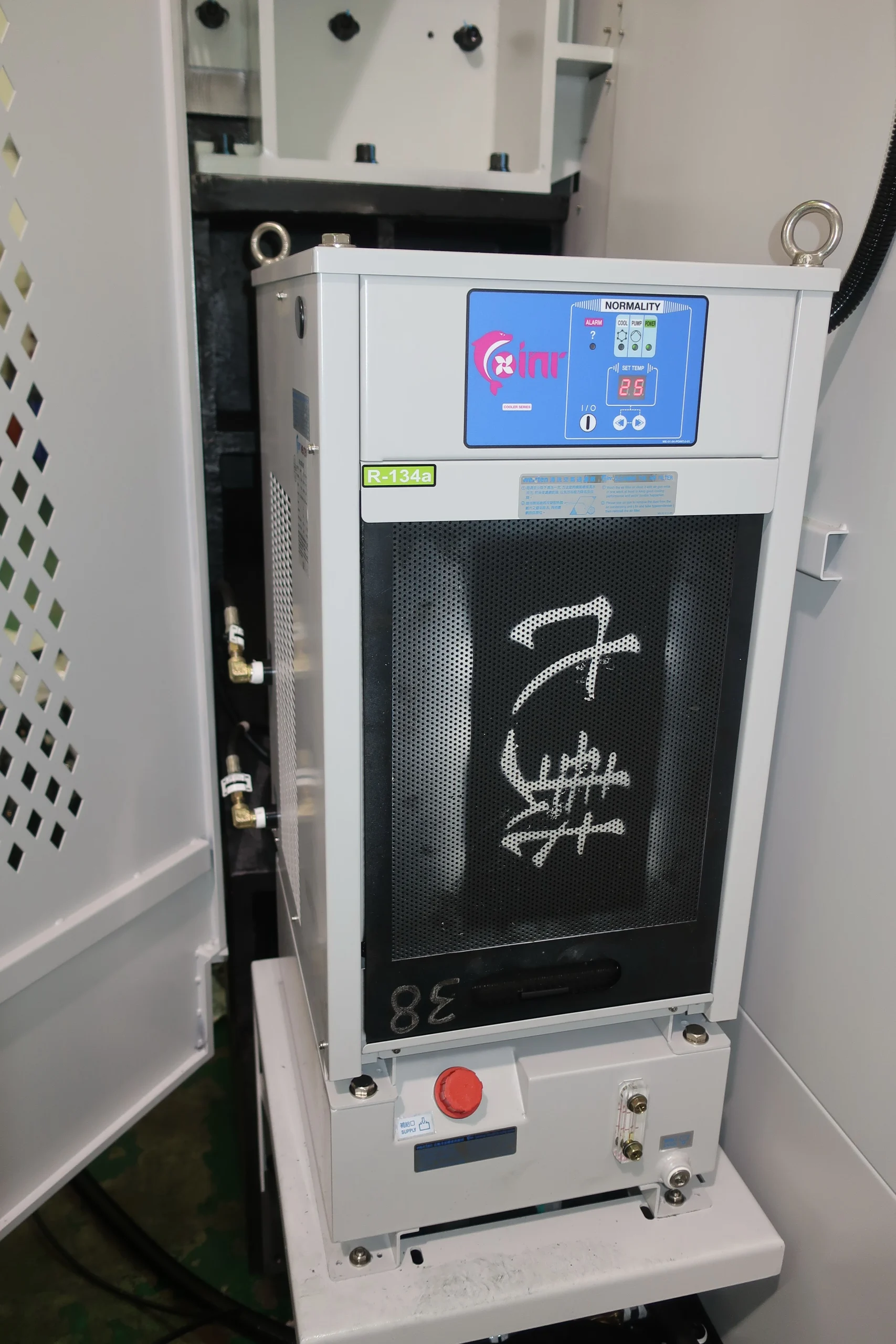

• Масляное охлаждение шпинделя

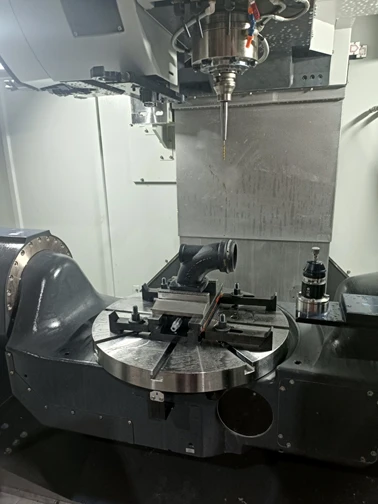

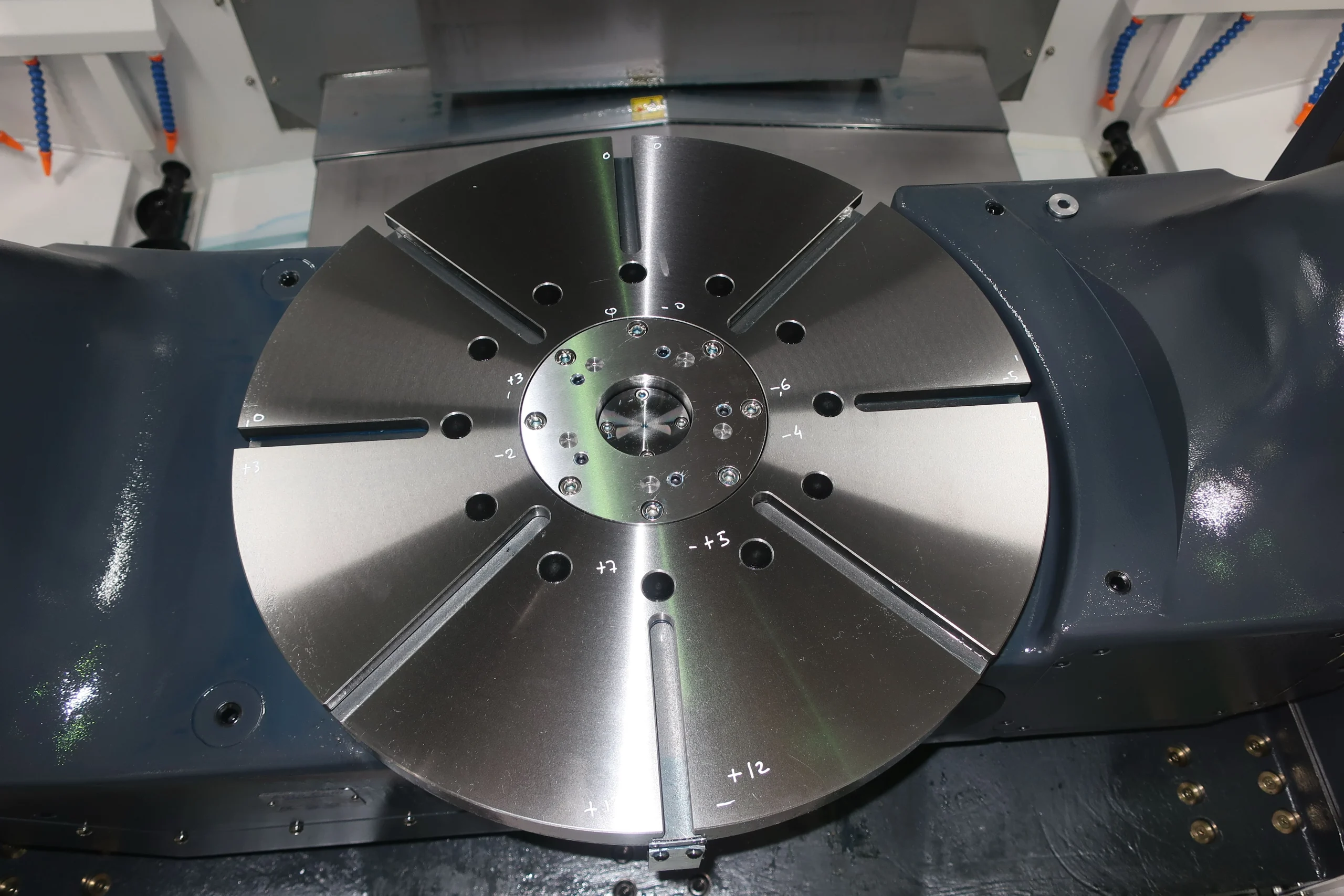

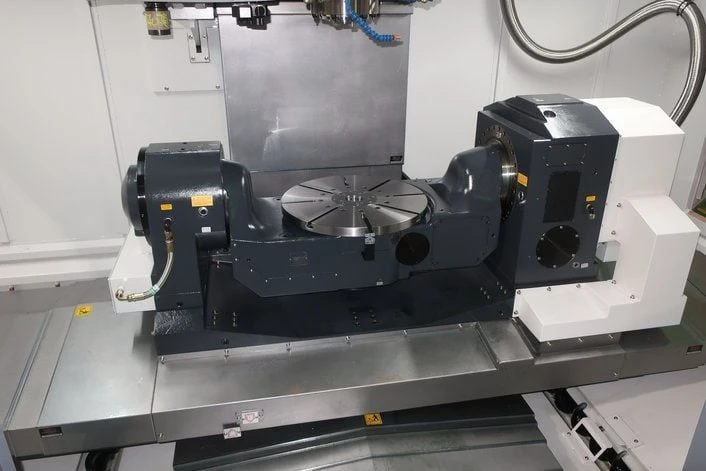

• Встроенный наклонно-поворотный стол, ø500 мм (оси A, С) с гидравлическим тормозом, и оптическими круговыми линейками по обеим осям.
• Оптические линейки на оси X/Y/Z
• Направляющие качения роликового типа по осям X, Y, Z
• Кондиционер электрошкафа
• Инструментальный магазин на 30 позиций с манипулятором
• Пневматическая система балансирования оси Z
• Система подачи СОЖ поливом через гибкие патрубки

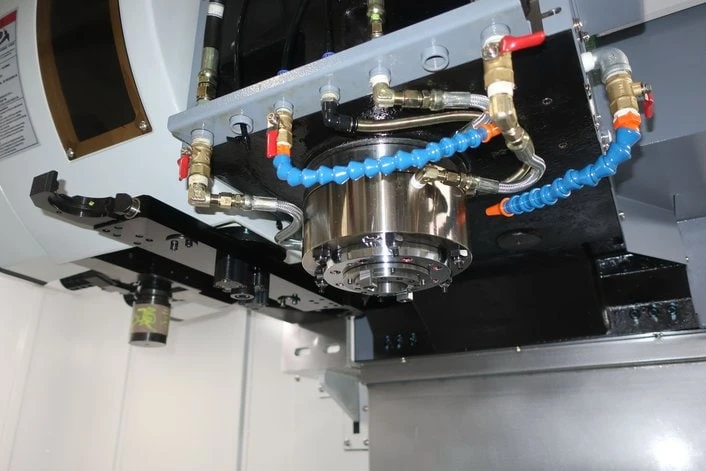

• Система подачи СОЖ поливом из сопел на торце шпинделя
• Система подачи СОЖ для смыва стружки с отдельным насосом
• Система подачи СОЖ через шпиндель под высоким давлением 35 бар
• Маслоотделитель (скиммер) для СОЖ, управляется М-кодом

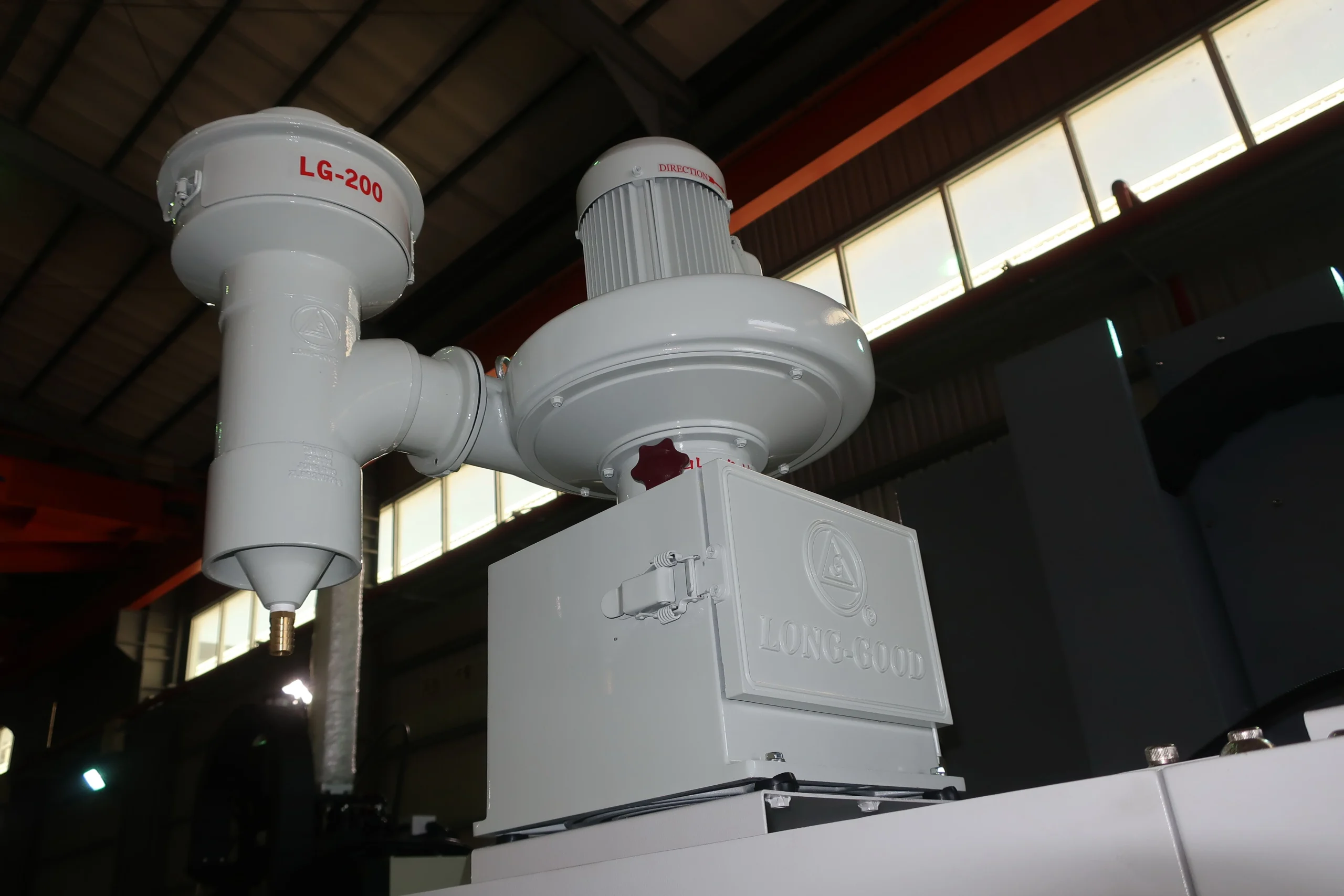

• Сборщик масляного тумана
• Системы измерения инструмента TS27R \ OTS
• Система измерения детали RMP600 ( включая калибр-сферу, циклы измерений)
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Защита конуса шпинделя обдувом сжатого воздуха
• Телескопическая защита направляющих
• Полная защита рабочей зоны станка
• Блокировка дверей

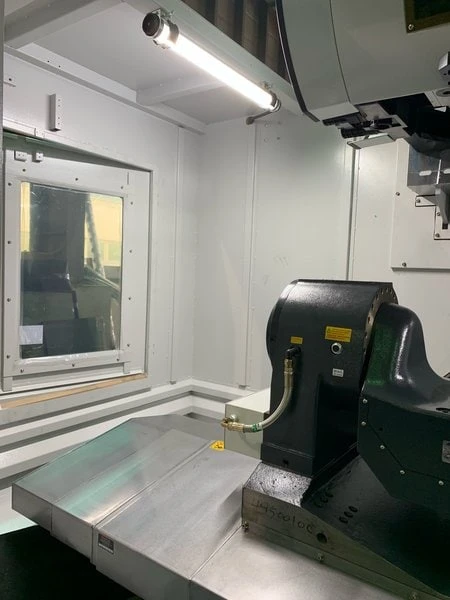

• Освещение рабочей зоны

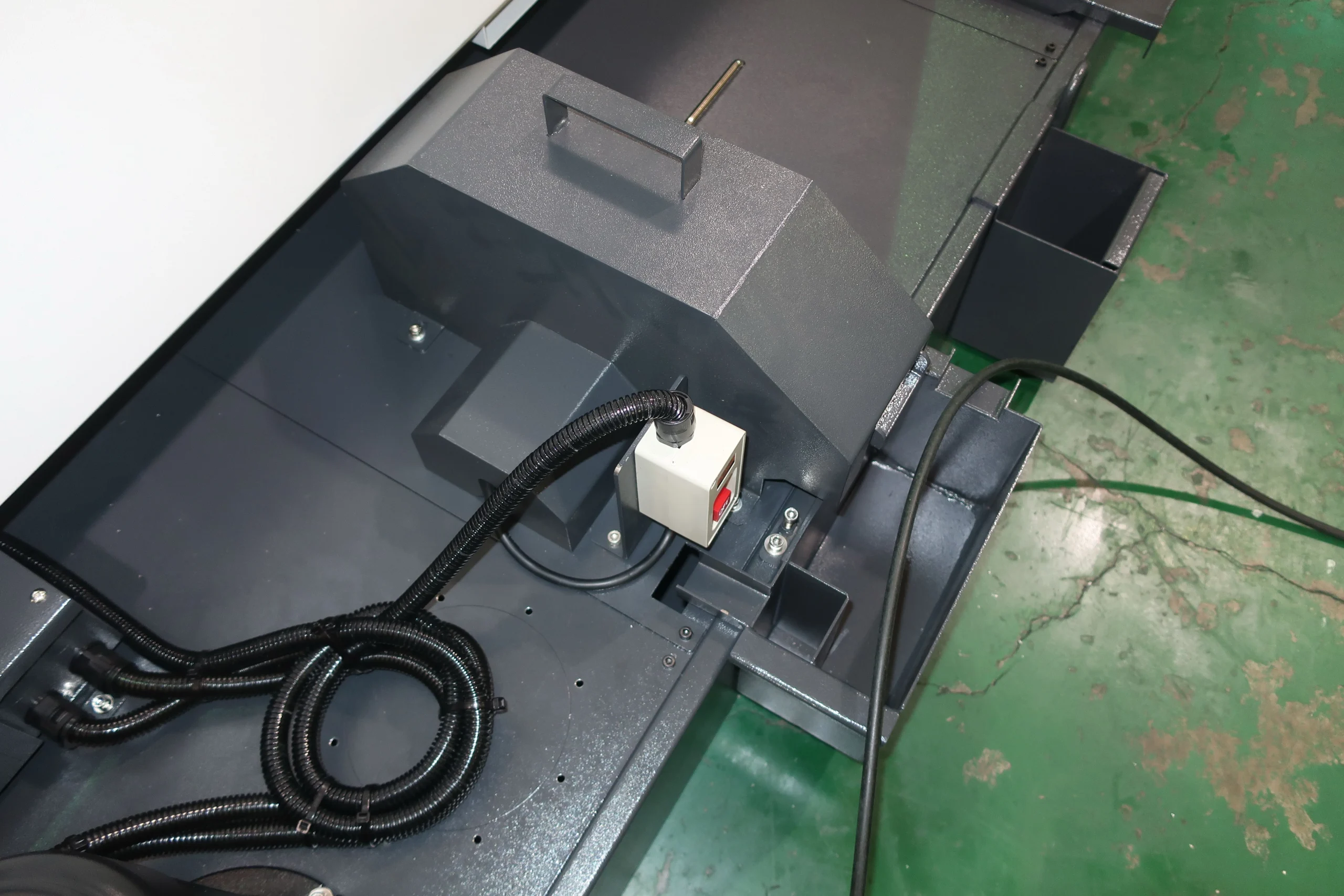

• Конвейер для удаления стружки шнекового типа
• Комплект инструмента для наладки и обслуживания станка
• Автоматическая централизованная система смазки
• Контейнер для сбора масла
• Выравнивающие опоры
• Индикация состояния станка
• Комплект документации

Дополнительная комплектация:

• Пакет ЧПУ: Collision protection system
• Система мониторинга X-Tensive
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая дверь ( пневматика)
• Tool Life Manager
• Программируемый угол подачи СОЖ
• Магазин инструмента на 36 \ 40 \ 60 позиций

Технические характеристики
