5-осевой фрезерный обрабатывающий центр FH80P, Stanza, Китай

Преимущества и выгоды:

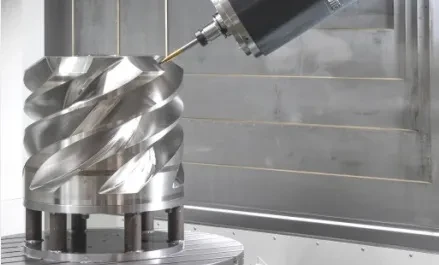

• Благодаря управлению обрабатывающего центра от ЧПУ Sinumerik One обработка деталей производится одновременно в 5 координатах, что обеспечивает сложную контурную обработку типа сплайновых поверхностей — лопаток для энергетического сектора машиностроения и прочих криволинейных, фасонных поверхностей.
• Зарекомендованная серия подшипников YRT (производитель HONGYUAN BEARING, Китай) применяется в конструкции стола, поворотной фрезерной головке и обеспечивает заявленные показатели крутящего момента  — (ось B) до 1320 Нм, нагрузки на стол (ось С) до 1980 Нм.

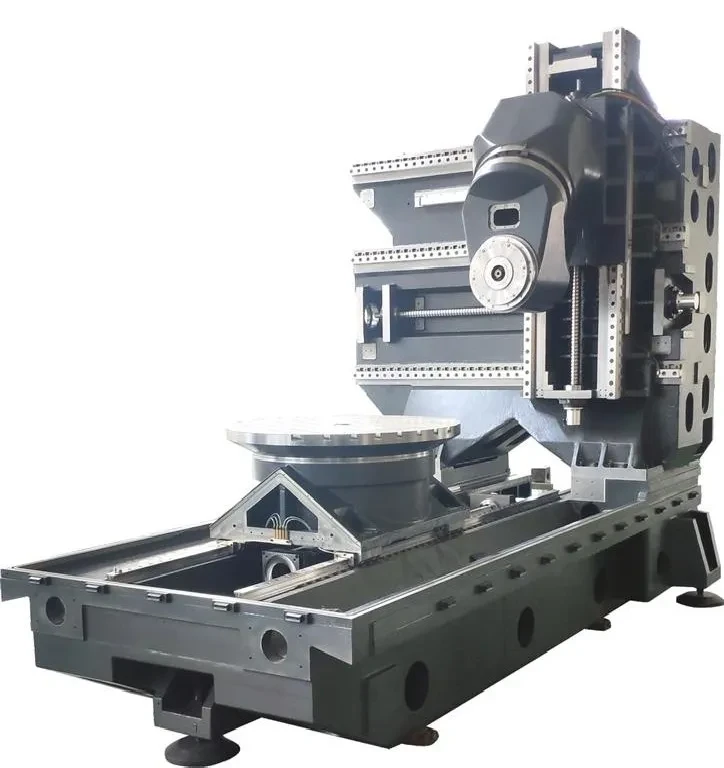

• Конструкция с неподвижной траверсой, тремя направляющими по оси X, с шириной 45\55 мм гарантируют высокую жесткость всей системы системы и крепления шпиндельного узла. Данная кинематика станка позволяет вести обработку сложных корпусных деталей, а также деталей с криволинейными поверхностями.
• Тип направляющих для перемещения рабочих органов, шпинделя станка — качения (роликового типа) BOSCH REXROTH с низким коэффициентом трения между подвижными частями. Они исключают инертность и обеспечивают высокую скорость и плавность хода,  и точное позиционирование стола на высоких скоростях перемещений. Также данный тип направляющих повышает степень ремонтопригодности.
• Высокая скорость холостых ходов – 40 м/мин по X, Y, Z позволяет сокращать такт выпуска продукции до 30-40% в зависимости от условий производства.
• Шпиндель типа крепления HSK-A63 является отличным вариантом для производств, использующих инструменты большого диаметра или нуждающихся в жесткости и точности на высоких скоростях обработки. Инструмент HSK обеспечивает двойной контакт между конусом и торцом шпинделя, обеспечивая максимально жесткое соединение.

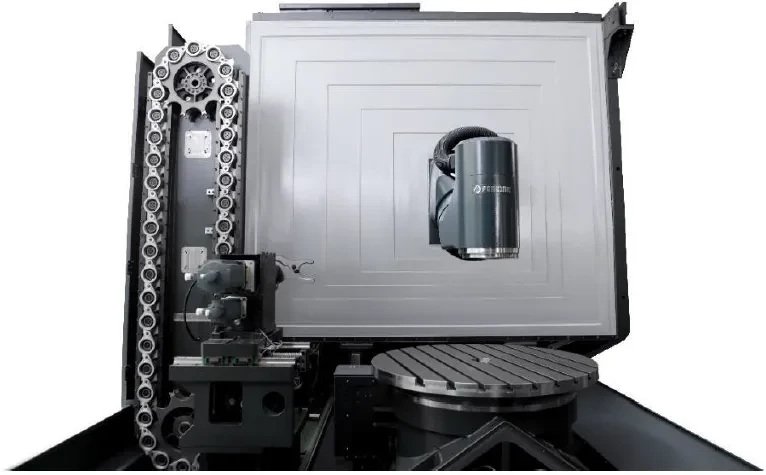

• Емкость стандартного магазина инструмента составляет 40 позиций обеспечивает достаточную технологичность. Максимальный диаметр инструмента достигает 87 мм при занятых соседних ячейках, а максимальная масса составляет 8 кг.

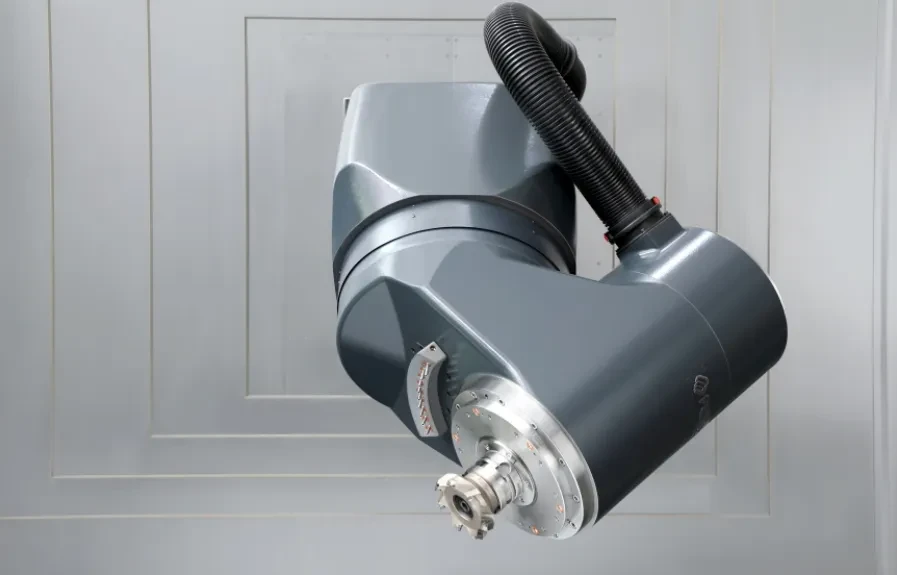

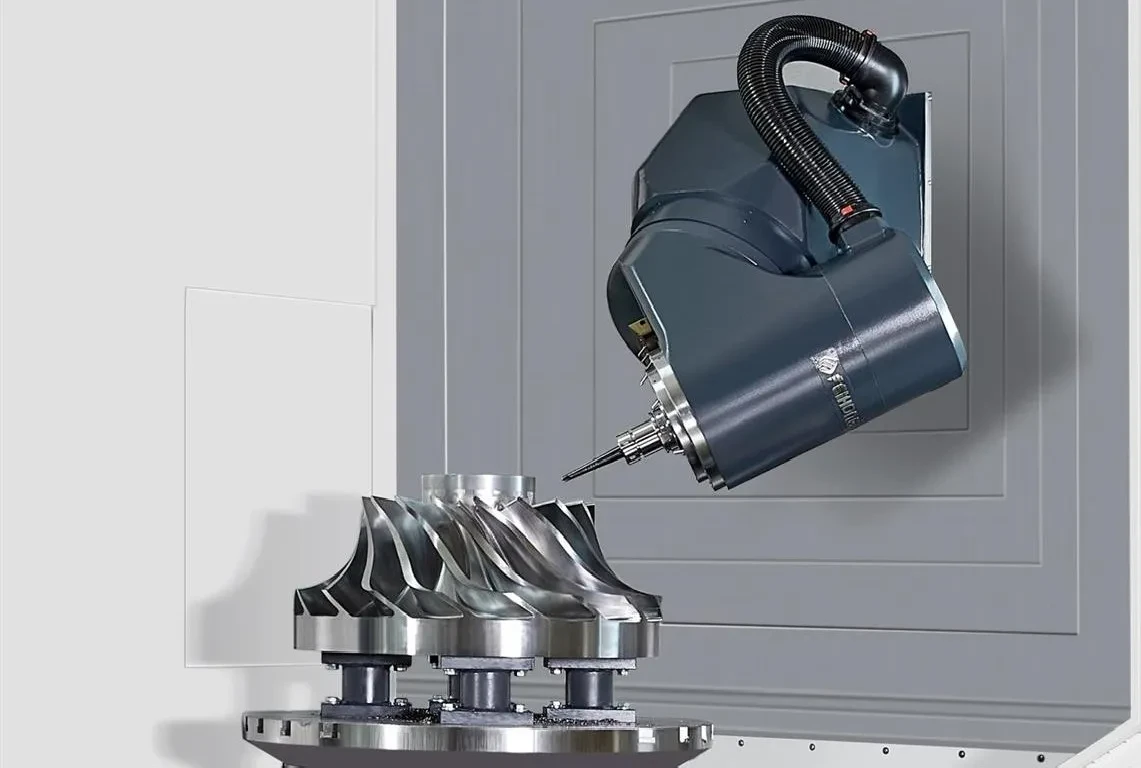

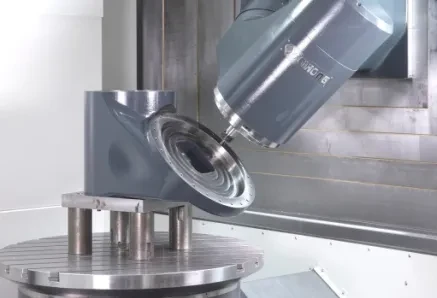

• 2-осевая фрезерная головка (Ось B) c приводом от встроенного двигателя обеспечивает как высокую частоту вращения, так и высокую мощность для осуществления силовой обработки труднообрабатываемых материалов, таких как высоколегированные и закаленные стали. Имеется возможность как непрерывной интерполяции для контурной обработки, так и с механизированной фиксацией оси для осуществления обработки, требующей повышенной жесткости системы.
• Мощность главного привода 34 / 42 кВт  обеспечивает стабильную обработку на длительных операциях фрезерования, максимальный крутящий момент до 185 Нм позволяет обрабатывать различные марки стали и сплавов в т.ч. титановых и жаропрочных.
• Тип передачи вращения шпинделя — Мотор-шпиндель — совмещение в одном корпусе шпинделя и двигателя. Отличается высокой скоростью вращения, тишиной работы, отсутствием вибраций. При максимальной частоте вращения до 12000 об/мин можно обрабатывать как легкие цветные металлы, а также сверхмалые по диаметру отверстия.
• Величина ходов 800 \ 1050 \ 800 мм по осям X / Y / Z, дает возможность обрабатывать изделия больших габаритов и повышает конкурентоспособность вашего производства.
• ШВП поддерживается 4-мя подшипниками в каждой опоре для повышения несущей способности и жесткости трансмиссии станка. Дополнительное охлаждение пар обеспечивает стабильность и точность перемещений в любых условиях.

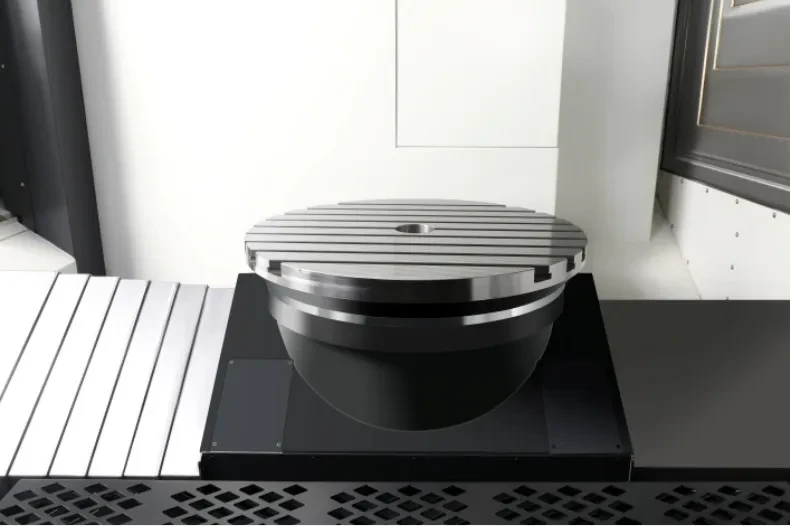

• Поворотный стол ⌀ 850 мм , в сочетании отличной сборки, высокой жесткости и при использовании подшипников увеличенного размера YRT обеспечивает максимальную грузоподъемность в 3000 кг. Имеет Т-слоты для крепления различных приспособлений.
• Угол наклона стола – 195° (амплитуда) создает условия для обработки широкой номенклатуры изделий с соблюдением точностных параметров. За счет высокой точности позиционирования и повторяемости снижается себестоимость деталей и повышается рентабельность производства.
• Большая масса станка – 25 000 кг, наличие ребер жесткости у цельнолитых элементов (основания, колонны, траверсы и шпиндельной бабки) – повышает его жесткость, точность и стабильность соответствия точностным параметрам в работе.

Стандартная комплектация:

• Система ЧПУ SINUMERIK ONE + дисплей 22 дюйма
• Направляющие качения роликового типа
• ШВП с охлаждением
• Прямой привод поворотного стола (ось С)
• Поворотная фрезерная головка (ось В) со встроенным мотор-шпинделем 12000 об/мин
• Конус шпинделя HSK-A63
• Система аавтоматической смены инструмента на 40 позиций
• Оптические линейки по осям X / Y / Z
• Угловые энкодеры по осям В, C
• Подача СОЖ через шпиндель под высоким давлением 40 бар
• Система охлаждения электрошкафа
• Система охлаждения шпинделя
• Автоматический конвейер для удаления стружки
• Система подачи СОЖ
• Индикация состояния станка трехцветная
• Освещение рабочей зоны
• Гидравлическая станция
• Автоматическая централизованная система смазки
• Пистолет для подачи СОЖ
• Пистолет подачи сжатого воздуха
• Полностью закрытый защитный кожух
• MPG маховик
• Блокировка дверей
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

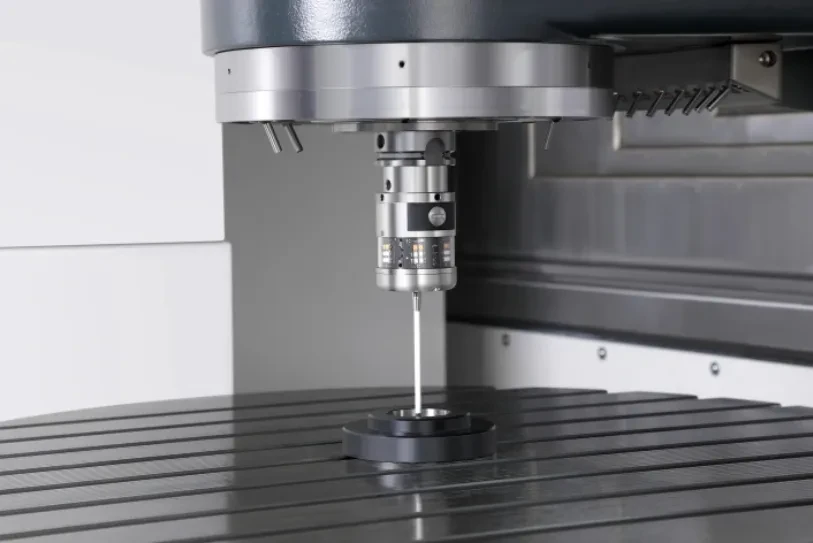

• Система привязки заготовки

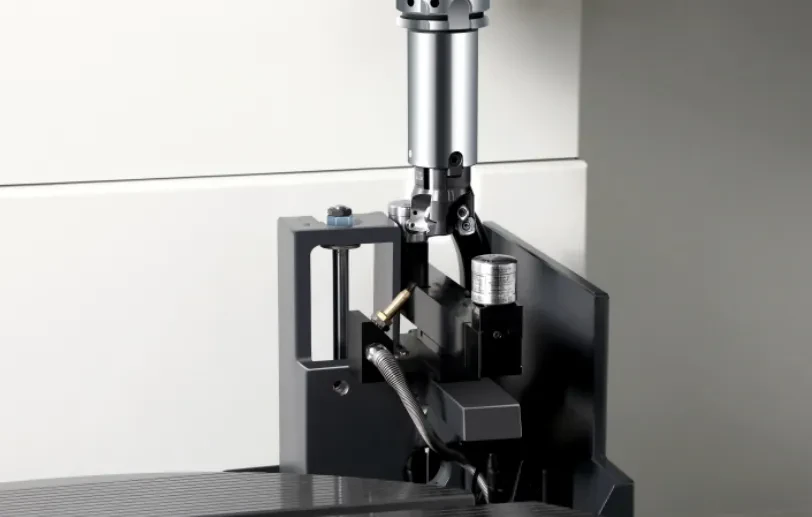

• Лазерная система привязки
• Калибровочная сфера, циклы калибровки

Дополнительная комплектация:

• Улавливатель масляного тумана
• Лампа индикации электрошкафа
• Концевые выключатели на двери электрошкафа
• Кнопка аварийной остановки на конвейере

Технические характеристики
