5-осевой фрезерный обрабатывающий центр V-500U, Stanza, Китай

Преимущества и выгоды:

• Благодаря управлению обрабатывающего центра от ЧПУ Sinumerik One одновременная обработка деталей возможна сразу в 5 координатах, что обеспечивает сложную контурную обработку типа сплайновых поверхностей — лопаток для энергетического сектора машиностроения и прочих криволинейных, фасонных поверхностей.
• Конструкция с подвижной траверсой и минимальный вылет от оси шпинделя до направляющих гарантируют высокую жесткость. Данная кинематика станка позволяет вести обработку сложных корпусных деталей, а также деталей с криволинейными поверхностями.
• Расположение направляющих осей Х на разных уровнях равномерно распределяет динамические нагрузки и обеспечивает стабильность процессов формообразования.
• Для перемещения рабочего рабочих органов, шпинделя станка используются направляющие качения с низким коэффициентом трения между подвижными частями. Они исключают инертность и обеспечивают высокую скорость и плавность хода,  и точное позиционирование стола на высоких скоростях перемещений. Также данный тип направляющих повышает степень ремонтопригодности.

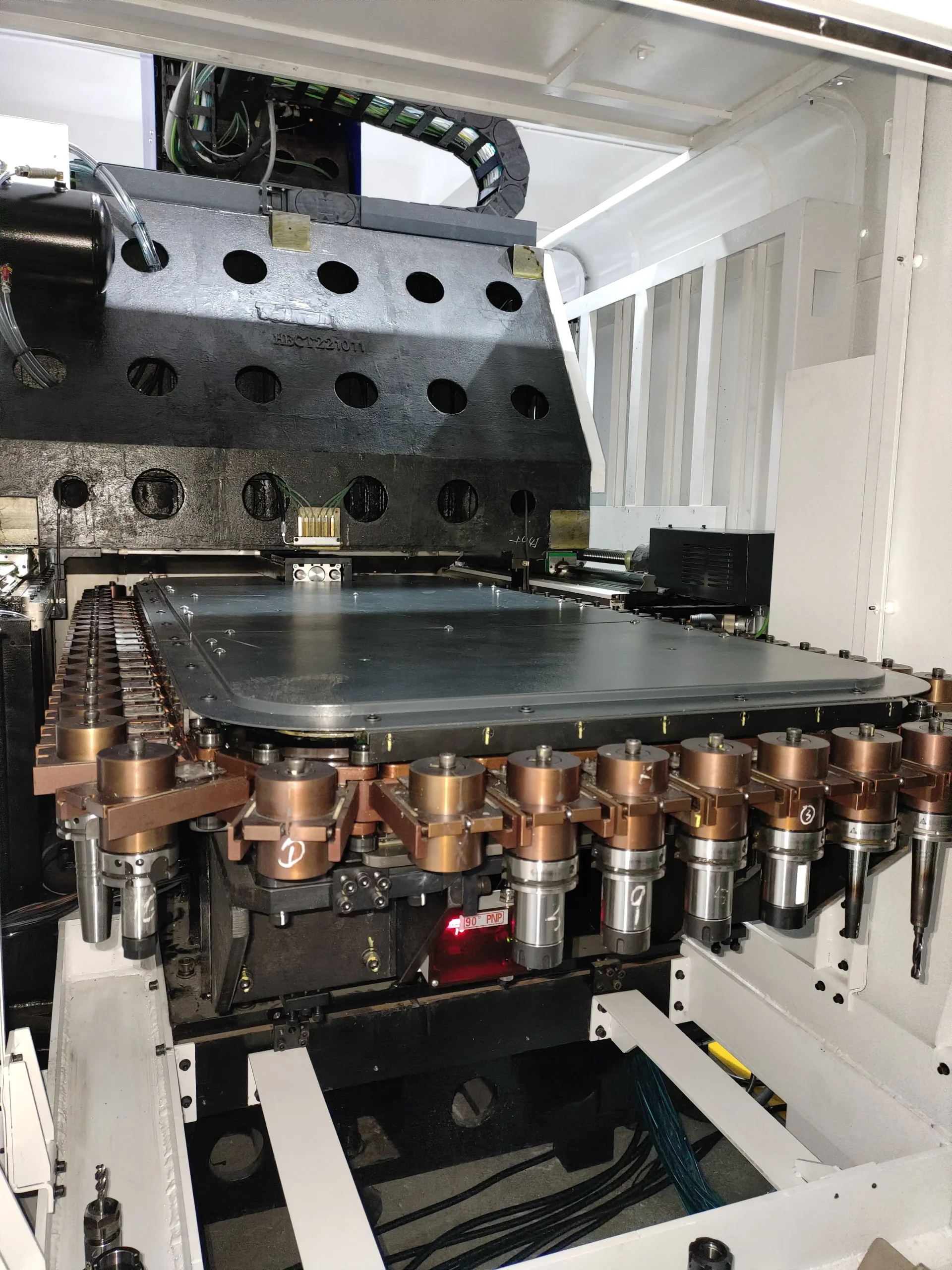

• Магазин с инструментом на 40 позиций в стандарте позволяет решать множество технологических задач. Вылет инструмента максимальный до 300 мм при максимальном весе — 8 кг. Рука-манипулятор обеспечивает оперативную замену позиций за считанные секунды.
• Скорость холостых ходов – 36 м/мин  позволяет сокращать такт выпуска продукции до 30% в зависимости от условий производства.

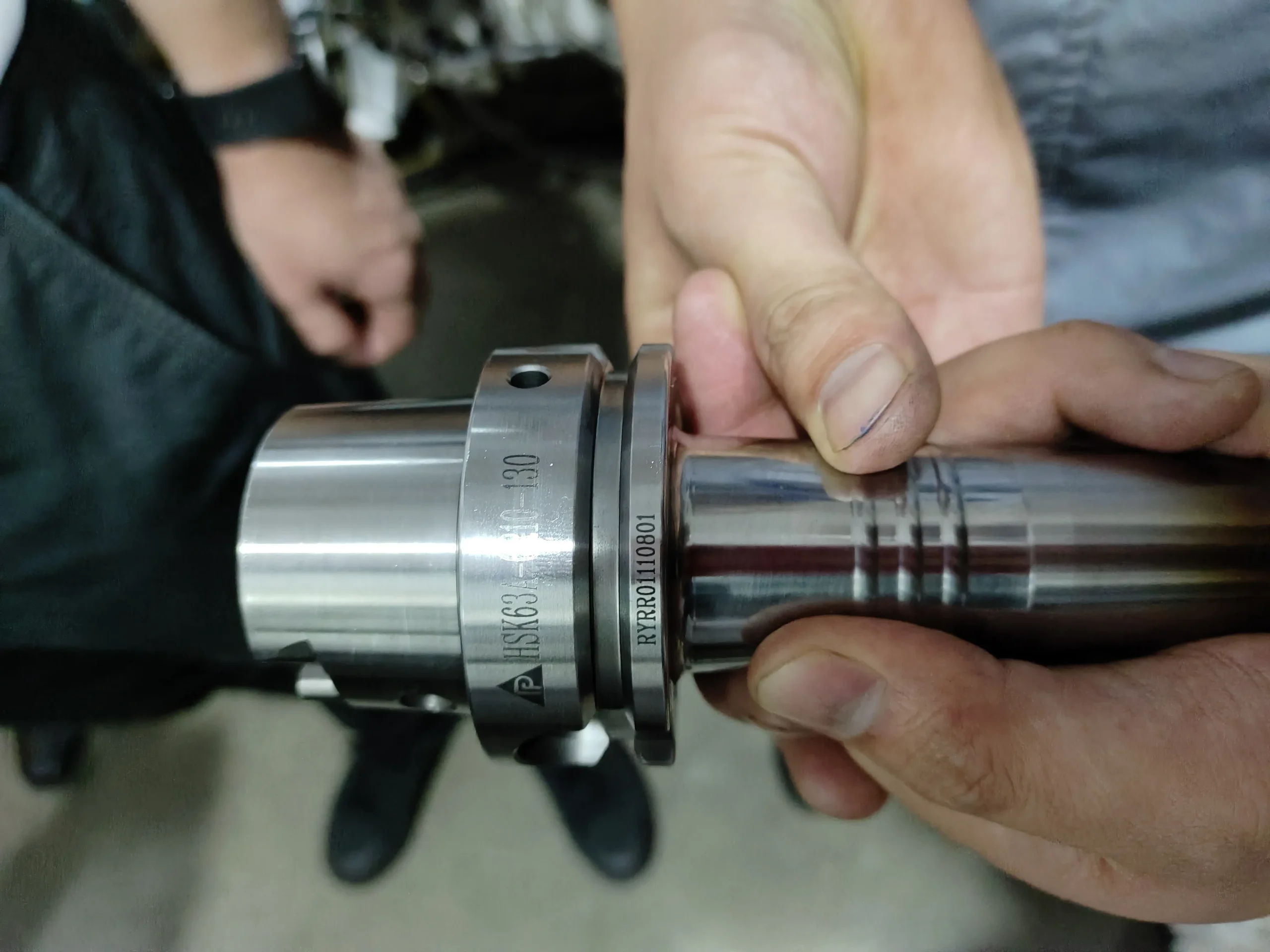

• Шпиндель типа крепления HSK-A63 является отличным вариантом для производств, использующих инструменты большого диаметра или нуждающихся в жесткости и точности на высоких скоростях обработки. Инструмент HSK обеспечивает двойной контакт между конусом и торцом шпинделя, обеспечивая максимально жесткое соединения.
• Мощность главного привода 30 / 35.4 кВт  обеспечивает стабильную обработку на длительных операциях фрезерования, максимальный крутящий момент до 57.3 Нм позволяет обрабатывать как простые стали, так и закаленные, нержавеющие сплавы и пр.

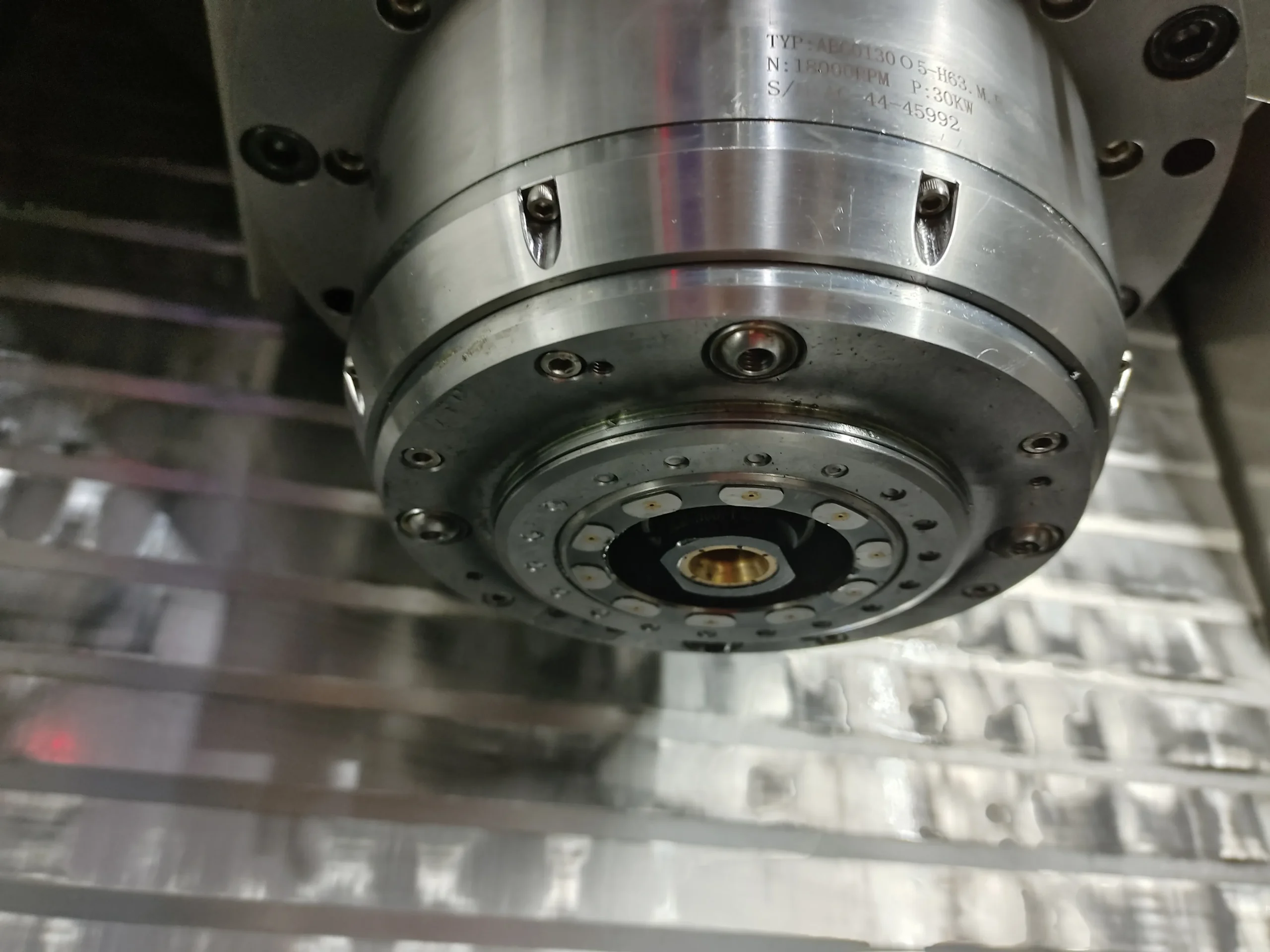

• Тип передачи вращения шпинделя — Мотор-шпиндель — совмещение в одном корпусе шпинделя и двигателя. Отличается высокой скоростью вращения, тишиной работы, отсутствием вибраций. При максимальной частоте вращения до 20 000 об/мин можно обрабатывать легкие, цветные металлы и сплавы, а также сверхмалые по диаметру отверстия.
• Величина ходов 500 \ 650 \ 450 мм по осям X / Y / Z, дает возможность обрабатывать изделия больших габаритов и повышает конкурентоспособность вашего производства.

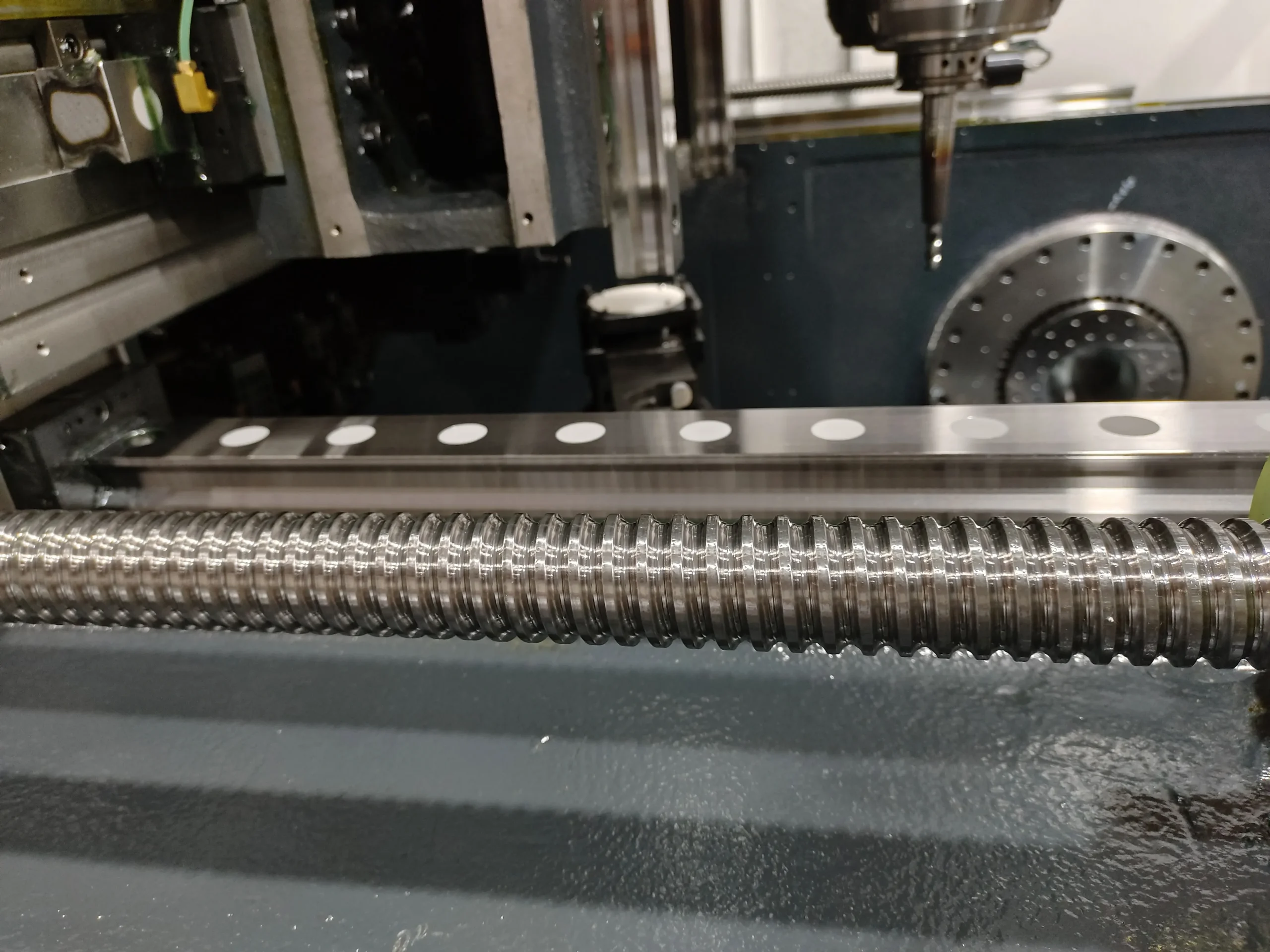

• Технология “двойного ШВП” с двойным приводом по оси Y обеспечивает лучшие динамические характеристики и стабильность процесса резания.

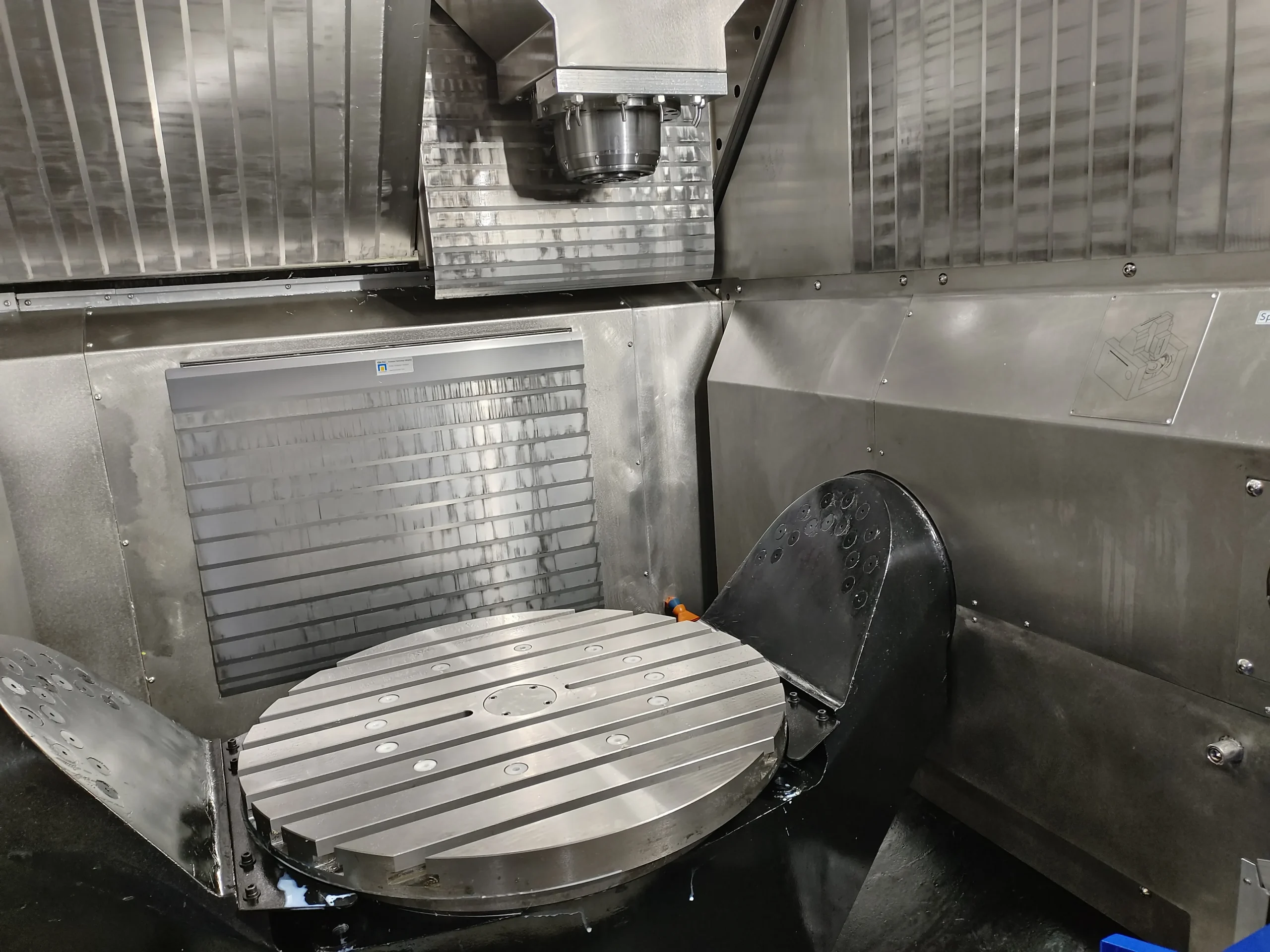

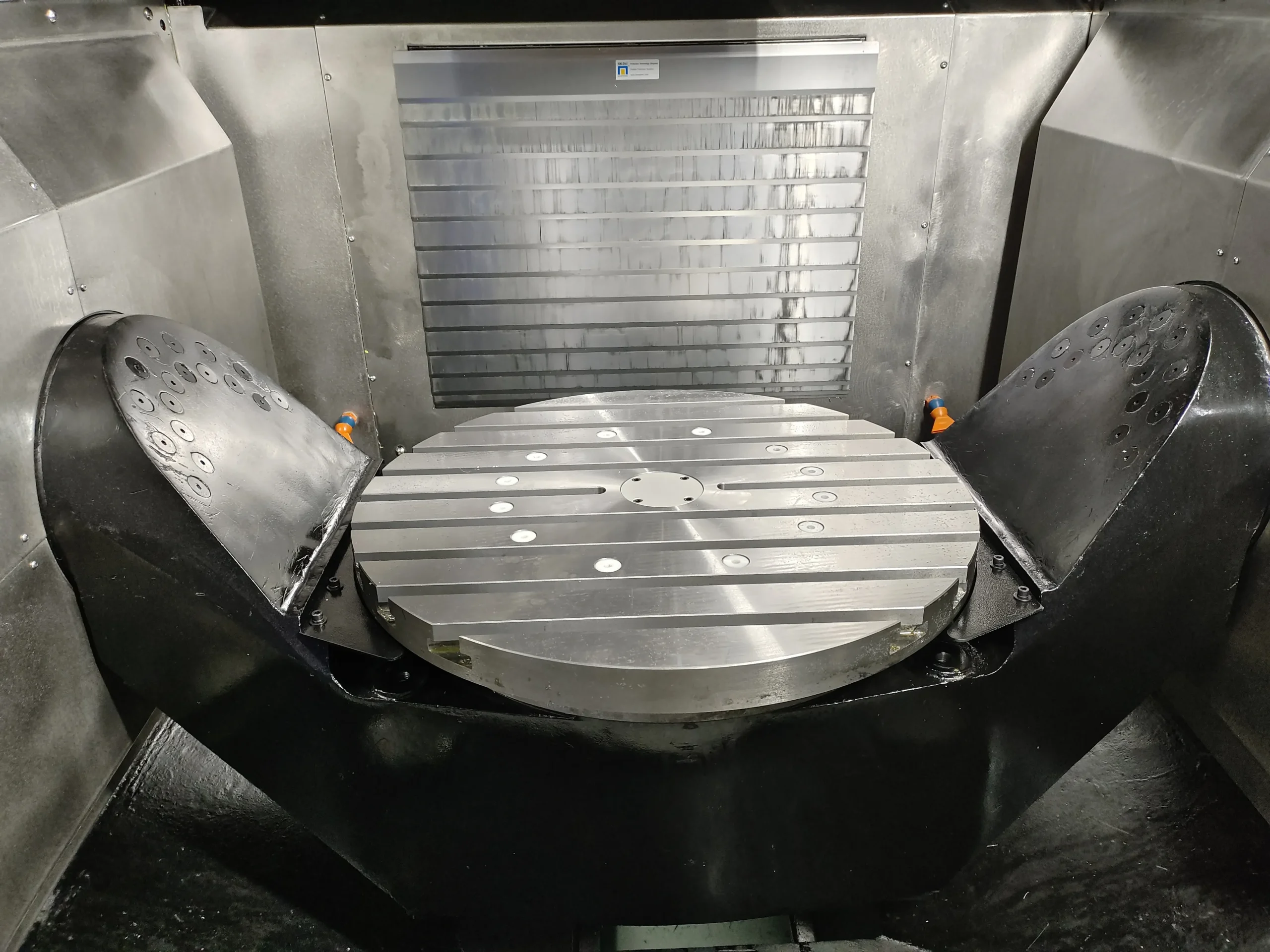

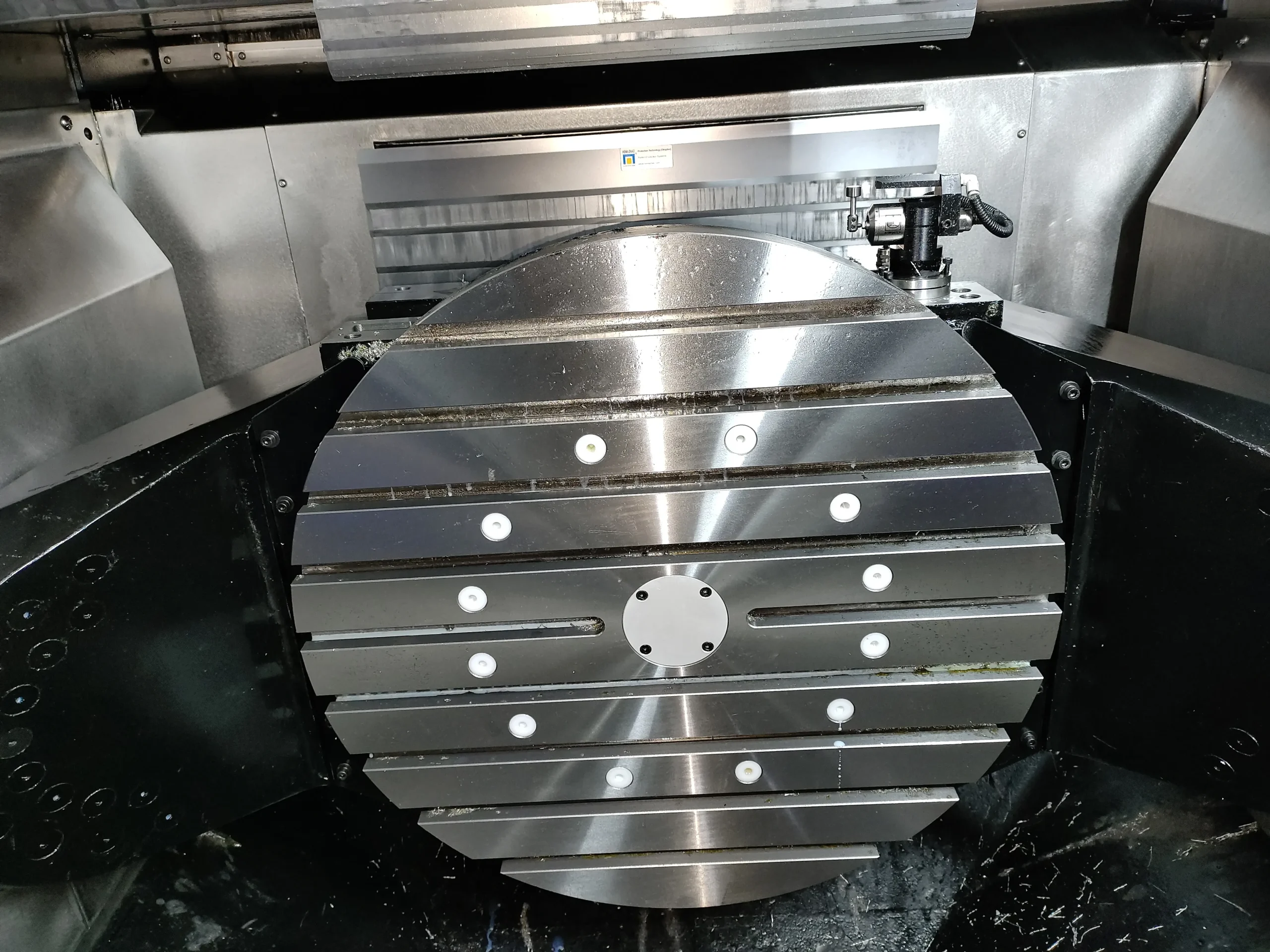

• Наклонно-поворотный стол ⌀500 мм с двойным прямым приводом и двойным крутящим момент по оси А, системой охлаждения через специальные каналы и круговыми энкодерами, обеспечивает мгновенное реагирование, учитывая максимальную грузоподъемность в 500 кг. Конструкция корпуса наклонно-поворотного стола высокой жесткости собственной разработки с большой площадью контакта.
• Угол наклона стола – 120° (амплитуда 240°) создает условия для обработки широкой номенклатуры изделий с соблюдением точностных параметров. За счет высокой точности позиционирования и повторяемости снижается себестоимость деталей и повышается рентабельность производства.
• Большая масса станка – 11000 кг, наличие ребер жесткости у цельнолитых элементов (основания, колонны, траверсы и шпиндельной бабки) – повышает его жесткость, точность и стабильность соответствия точностным параметрам в работе.

Стандартная комплектация:

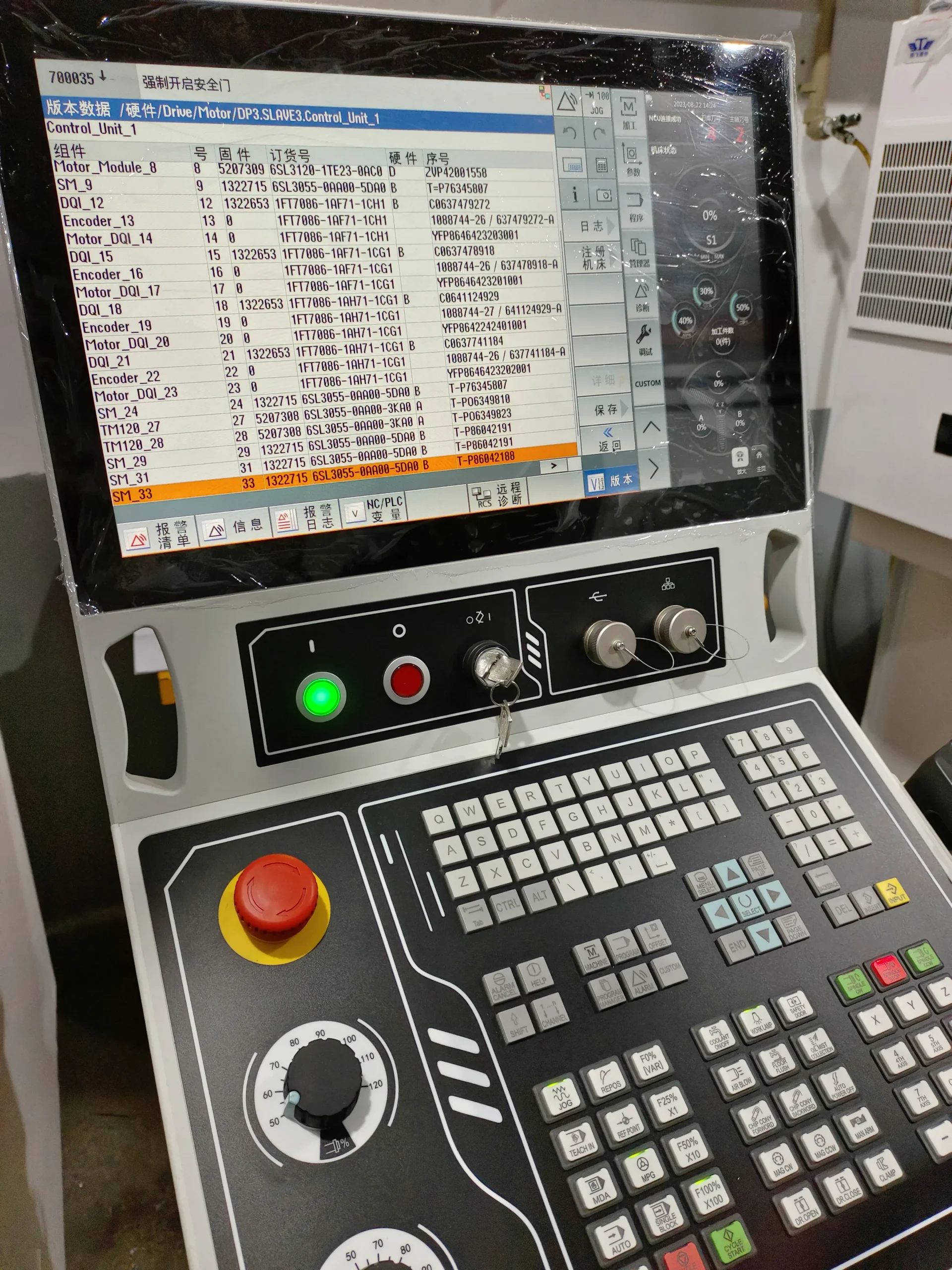

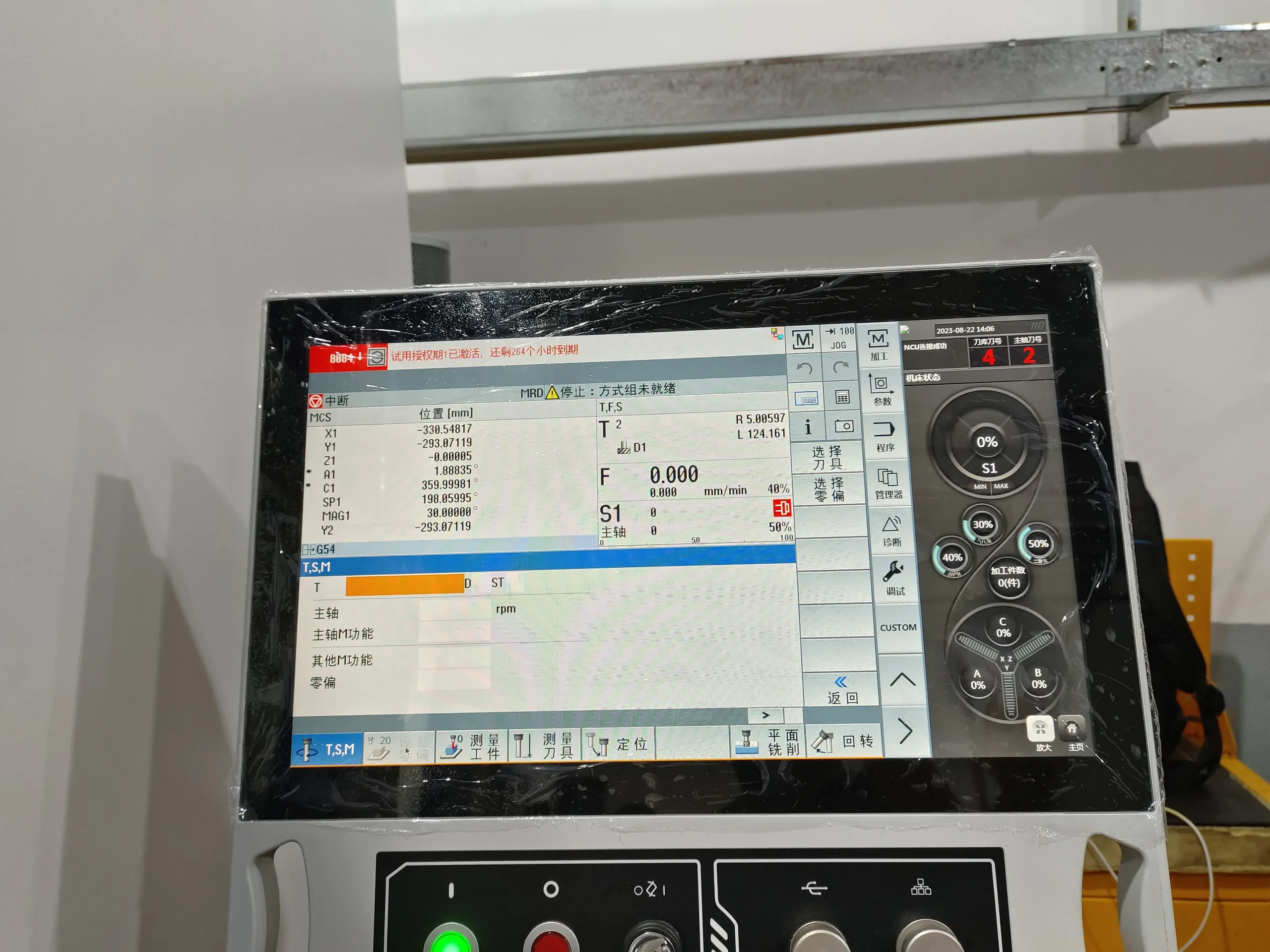

• Система ЧПУ SINUMERIK ONE
• 18,5 дисплей
• Одновременная 5–ти осевая обработка
• Функция RTCP — Контроль положения кончика инструмента
• Сплайновая интерполяция
• 5-осевая калибровка (измерение кинематики)
• Измерительные циклы
• 3D симуляция
• Функции трансформации СК для 3+2 обработки
• Направляющие качения роликового типа
• ШВП с охлаждением
• Прямой привод наклонно-поворотного стола
• Главный привод мотор-шпиндель макс. частота вращения 20000 об/мин
• Конус шпинделя HSK A63

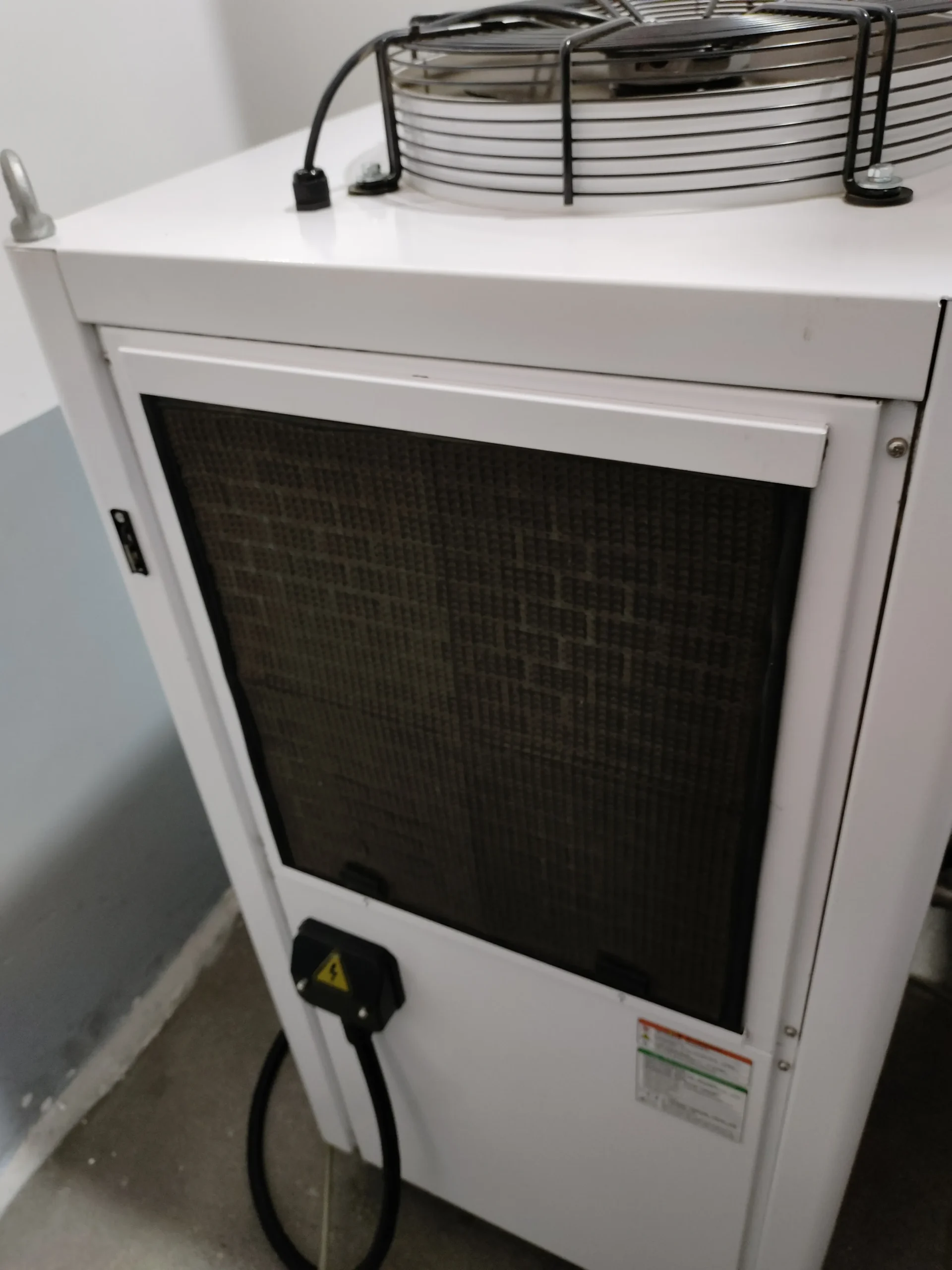

• Жидкостная система охлаждения шпинделя и наклонно-поворотного стола
• Угловые энкодеры по осям A, C
• Магазин цепного типа с манипулятором на 40 позиций

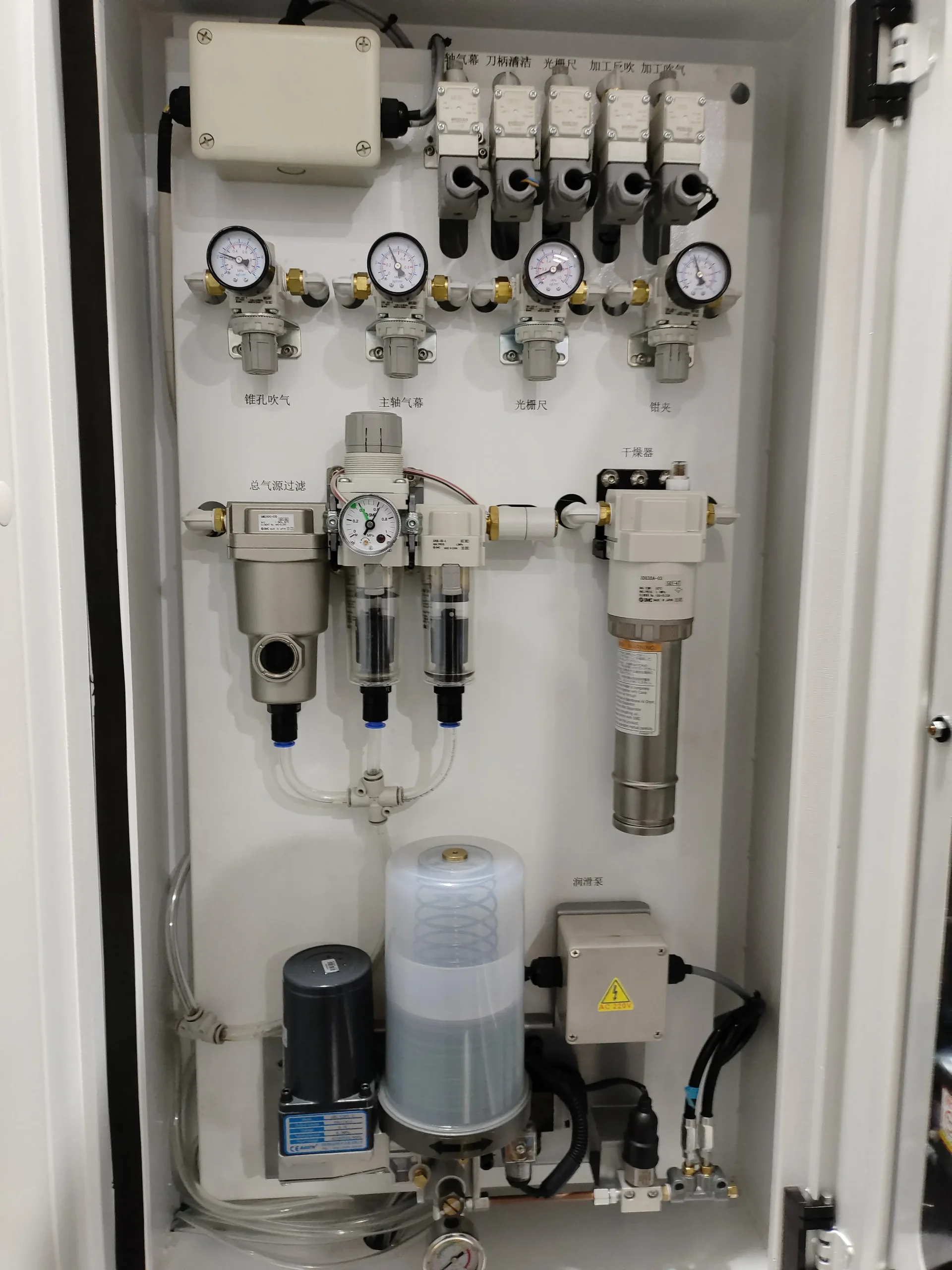

• Автоматическая централизованная система смазки
• Система подачи СОЖ
• Защита конуса шпинделя обдувом сжатого воздуха
• Полностью закрытый защитный кожух
• Система охлаждения электрошкафа кондиционер
• Освещение рабочей зоныИндикация состояния станка
• Блокировка дверей

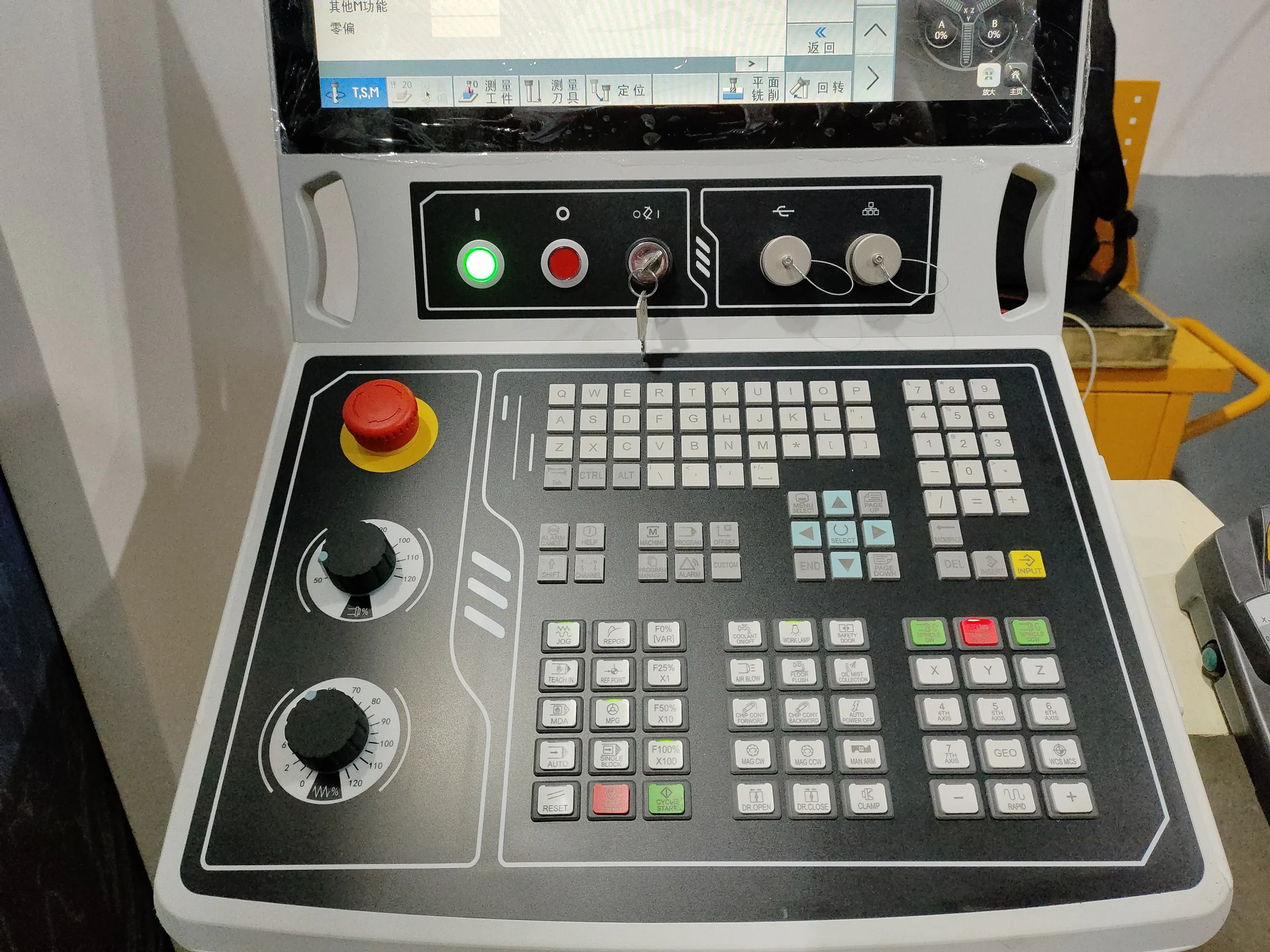

• MPG пульт
• Система для смыва стружки из рабочей зоны

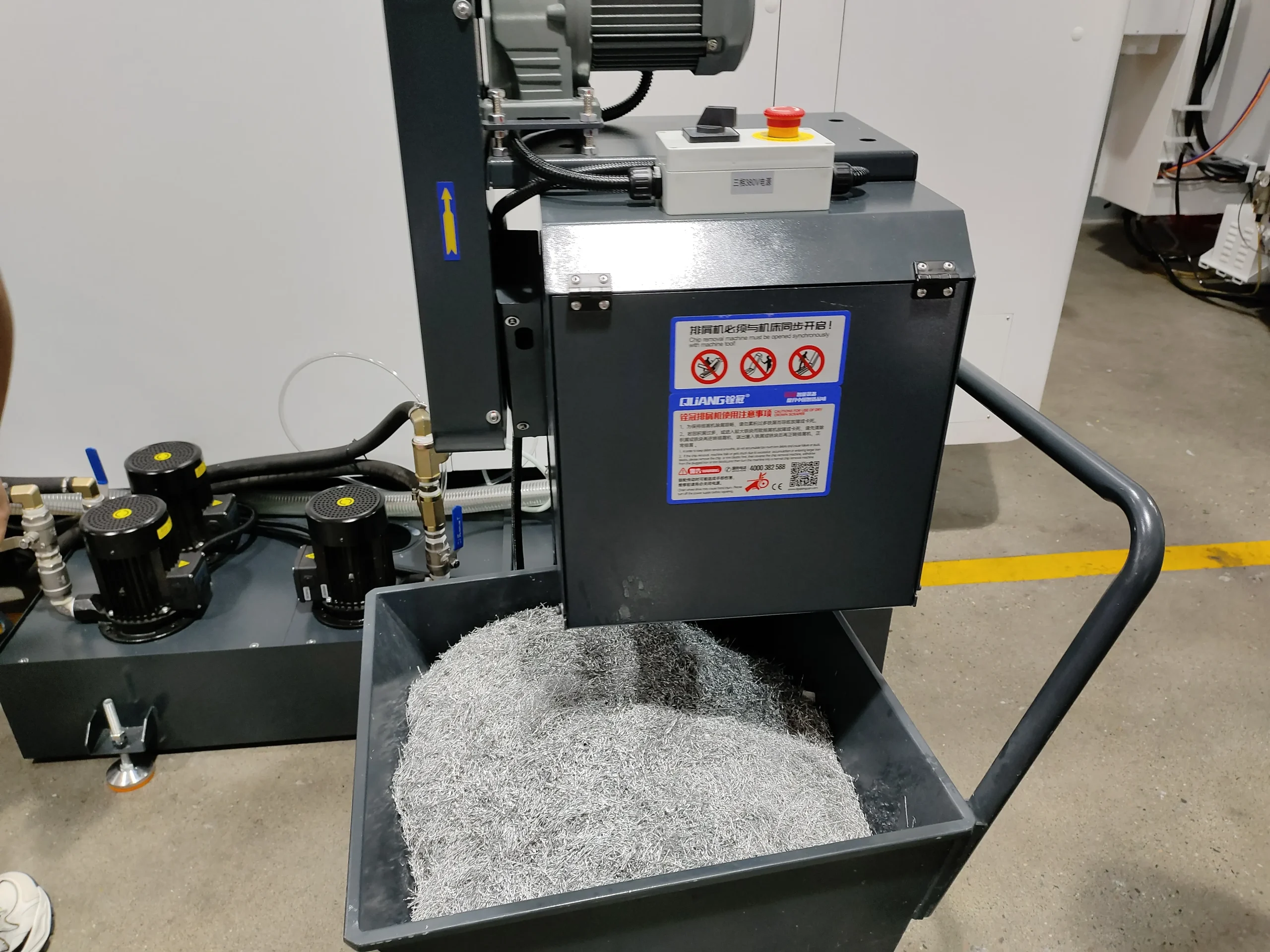

• Конвейер для удаления стружки цепного типа
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Выравнивающие опоры
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Оптические линейки по осям X,Y,Z
• Маслоотделитель
• Улавливатель масляного тумана

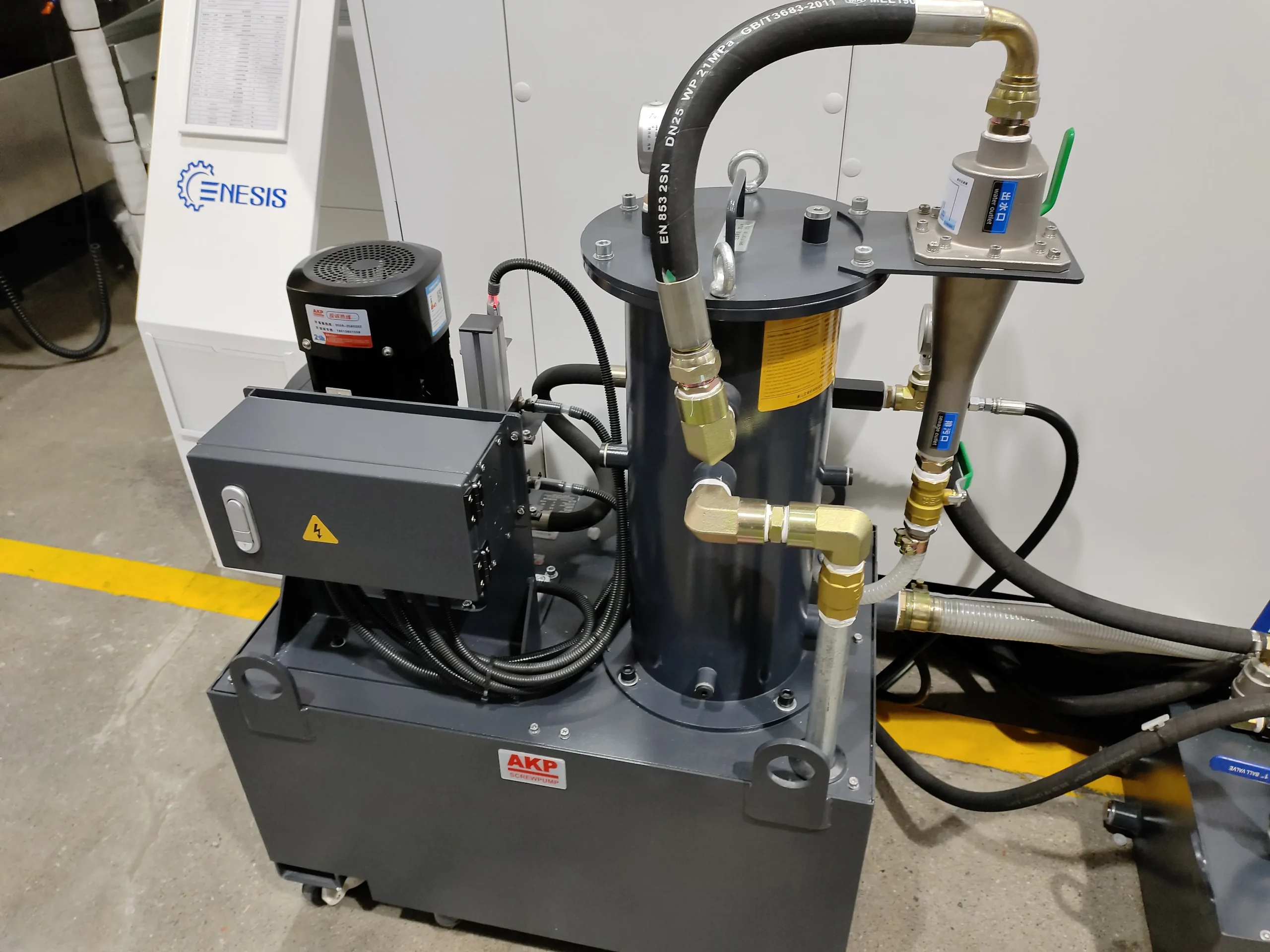

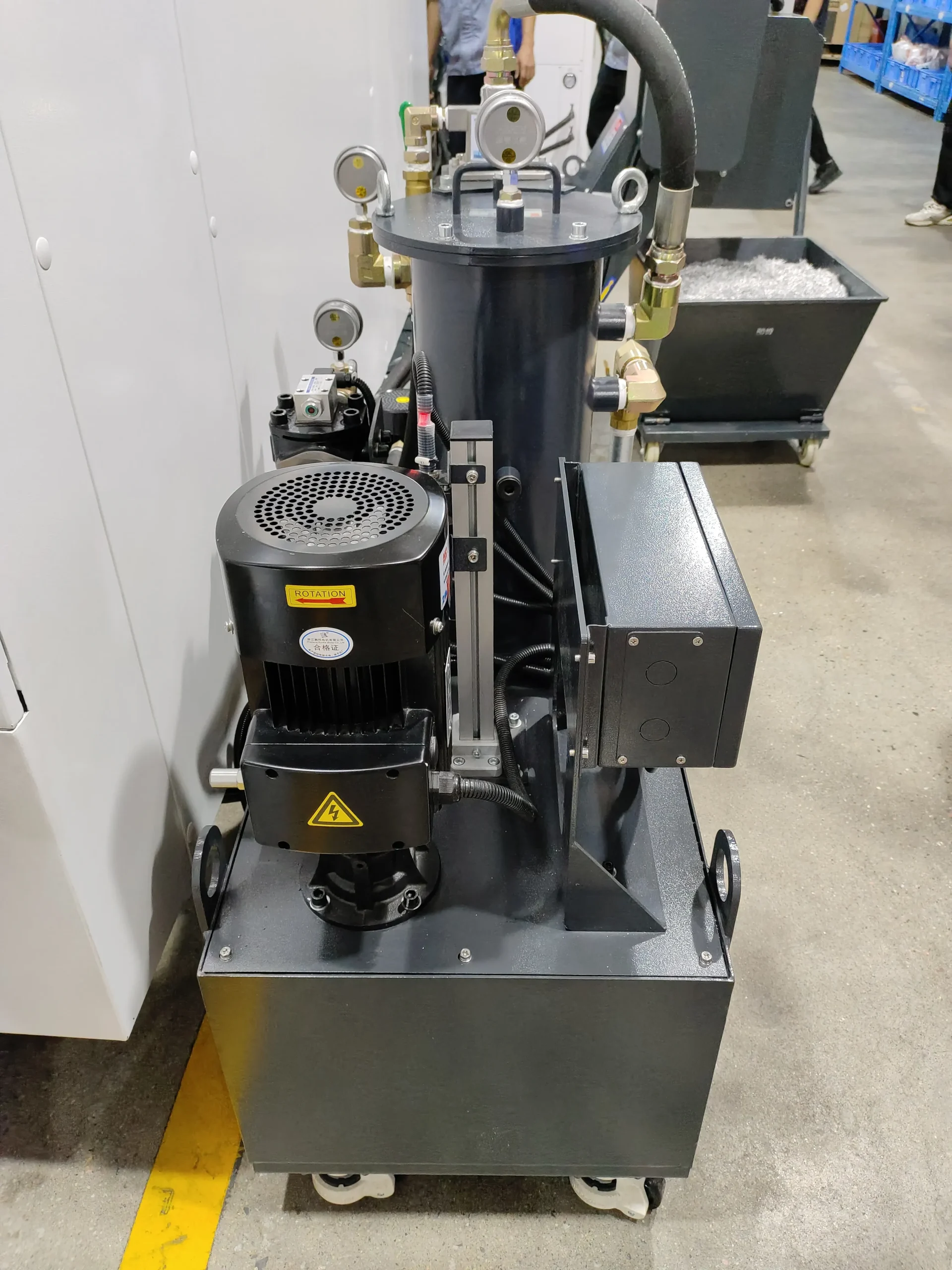

• Подача СОЖ через шпиндель под высоким давлением 30 ба

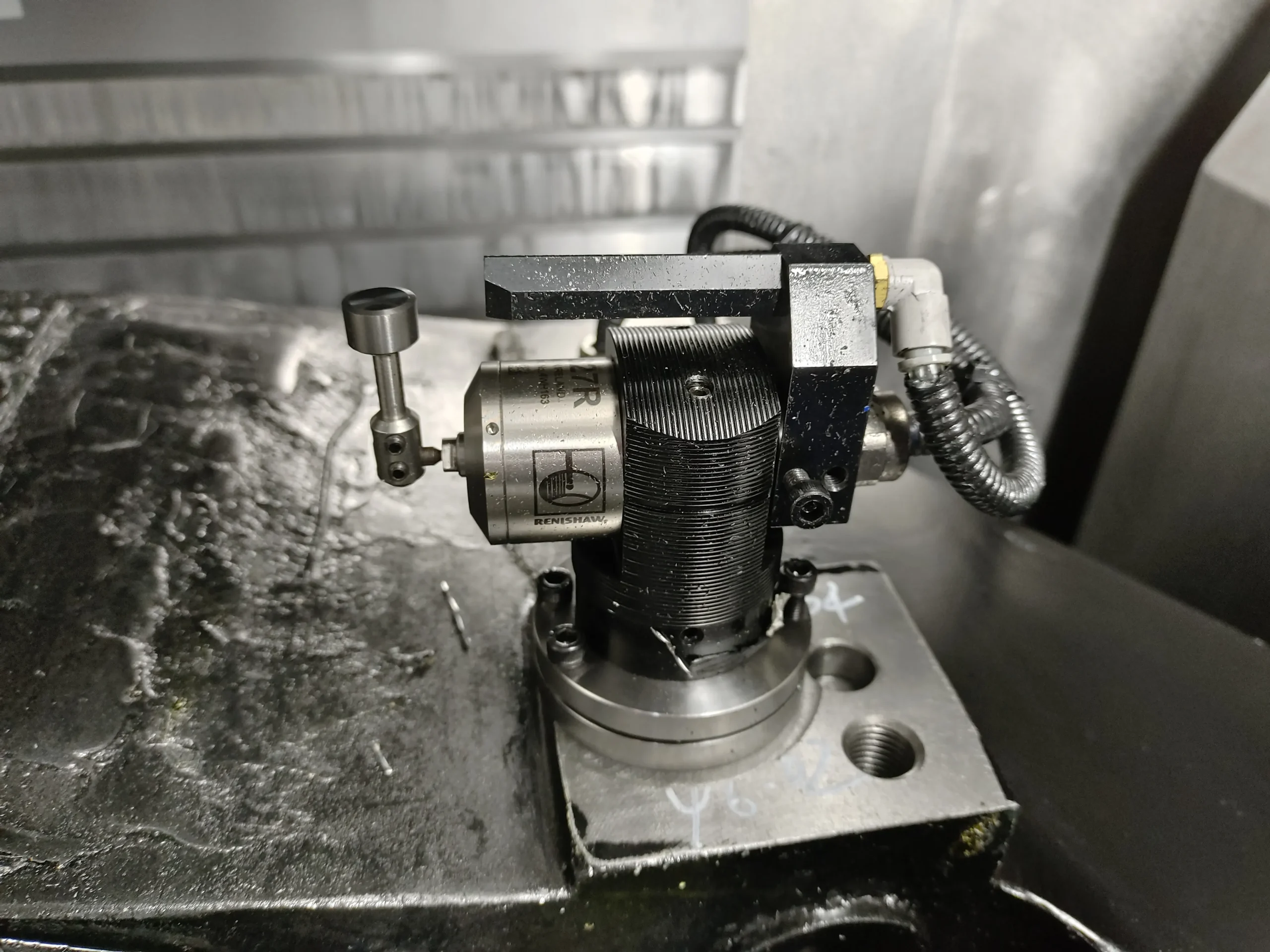

• Датчик привязки инструмента NC4 Renishaw
• Система автоматической калибровки (датчик OMP400 Renishaw, калибровочная сфера, циклы калибровки)
• Лампа индикации электрошкафа
• Концевые выключатели на двери электрошкафа
• Кнопка аварийной остановки на конвейере

Технические характеристики
