5-осевой фрезерный станок 5AX-AC650, Stanza, Тайвань

Преимущества и выгоды:

• Скорость холостых ходов – до 36 м/мин позволяет сократить такт выпуска продукции до 30% в зависимости от условий производства.
• Величина ходов 690 \ 590 \ 560 мм по осям X / Y / Z, дает возможность обрабатывать изделия больших габаритов и повышает конкурентоспособность производства.
• Угол наклона стола – 150° создает условия для обработки более широкой номенклатуры изделий с соблюдением точностных параметров. За счет высокой точности позиционирования и повторяемости снижается себестоимость деталей и повышается рентабельность производства.
• Направляющие качения для перемещения стола, шпиндельной бабки отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования 0,005 мм и повторяемость позиционирования 0,003 мм на высоких скоростях перемещения. Для компенсации погрешностей используют оптические линейки для осей Х Y и Z,
• Большая масса станков 9360 кг позволяет, наряду с повышенной жесткостью узлов и компонентов, длительно эксплуатировать оборудование и сокращает расходы на содержание, способствует сохранению точностных и скоростных характеристик.

Стандартная комплектация:

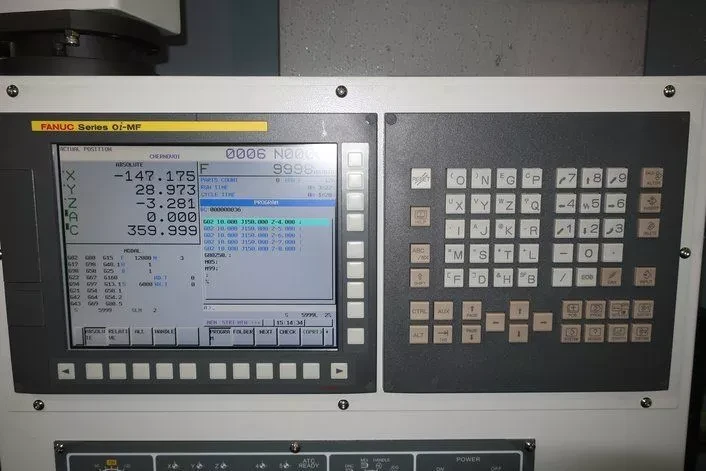

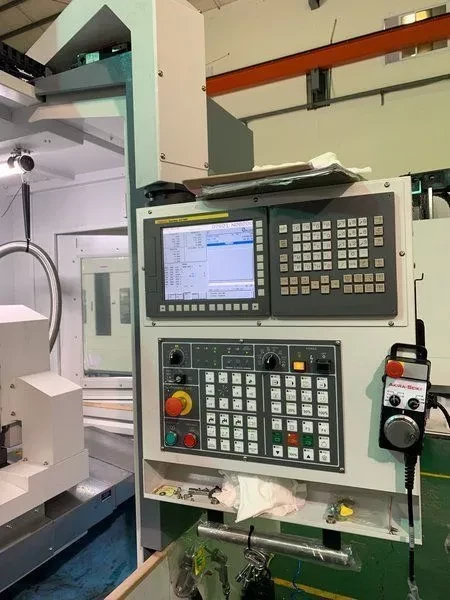

• Система ЧПУ Fanuc 0i-MF Plus (1) + 10,4″ LCD, 2Mb памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ: пакет высокоскоростной обработки AICC II

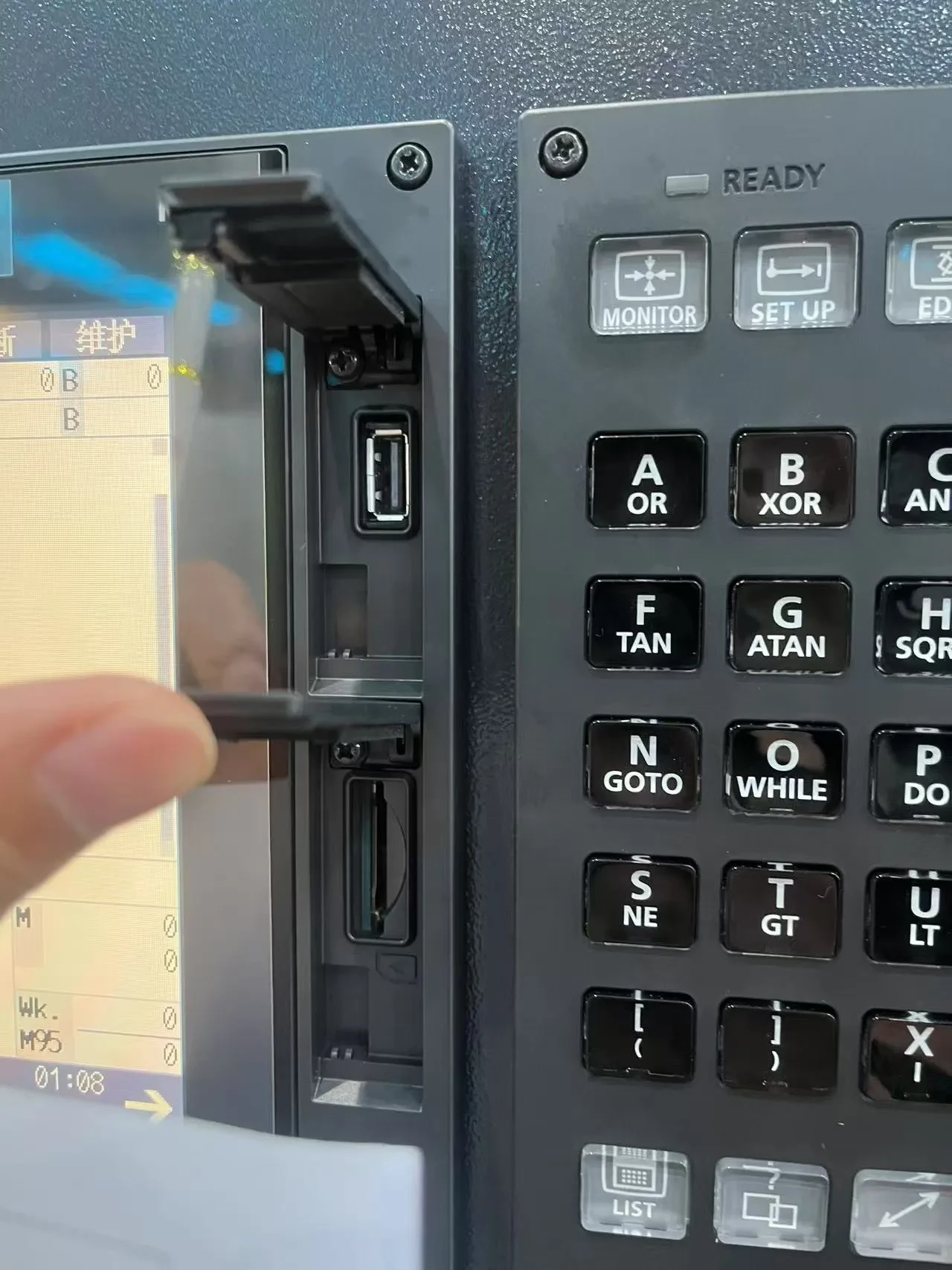

• Функция ЧПУ Fanuc: высокоскоростной сервер данных Data Server + CF Card 2 Гб (пользовательская память для хранения, редактирования и запуска УП)
• Функции ЧПУ Fanuc: G68.2 Смещение и поворот системы координат, G53.1 Автоматическое выравнивание наклонной оси
• Функция ЧПУ Fanuc: жесткое нарезание резьбы метчиком
• Функция ЧПУ Fanuc: М30 – автоматическое отключение
• Функция ЧПУ Fanuc: М07 – автоматический обдув заготовки
• Трансформатор
• Главный двигатель мощностью (пост. / 30 мин.) 15 / 18,5 кВт,
• Ременный привод шпинделя
• Шпиндель с конусом MAS403 ВТ-40 (12 000 мин-1)

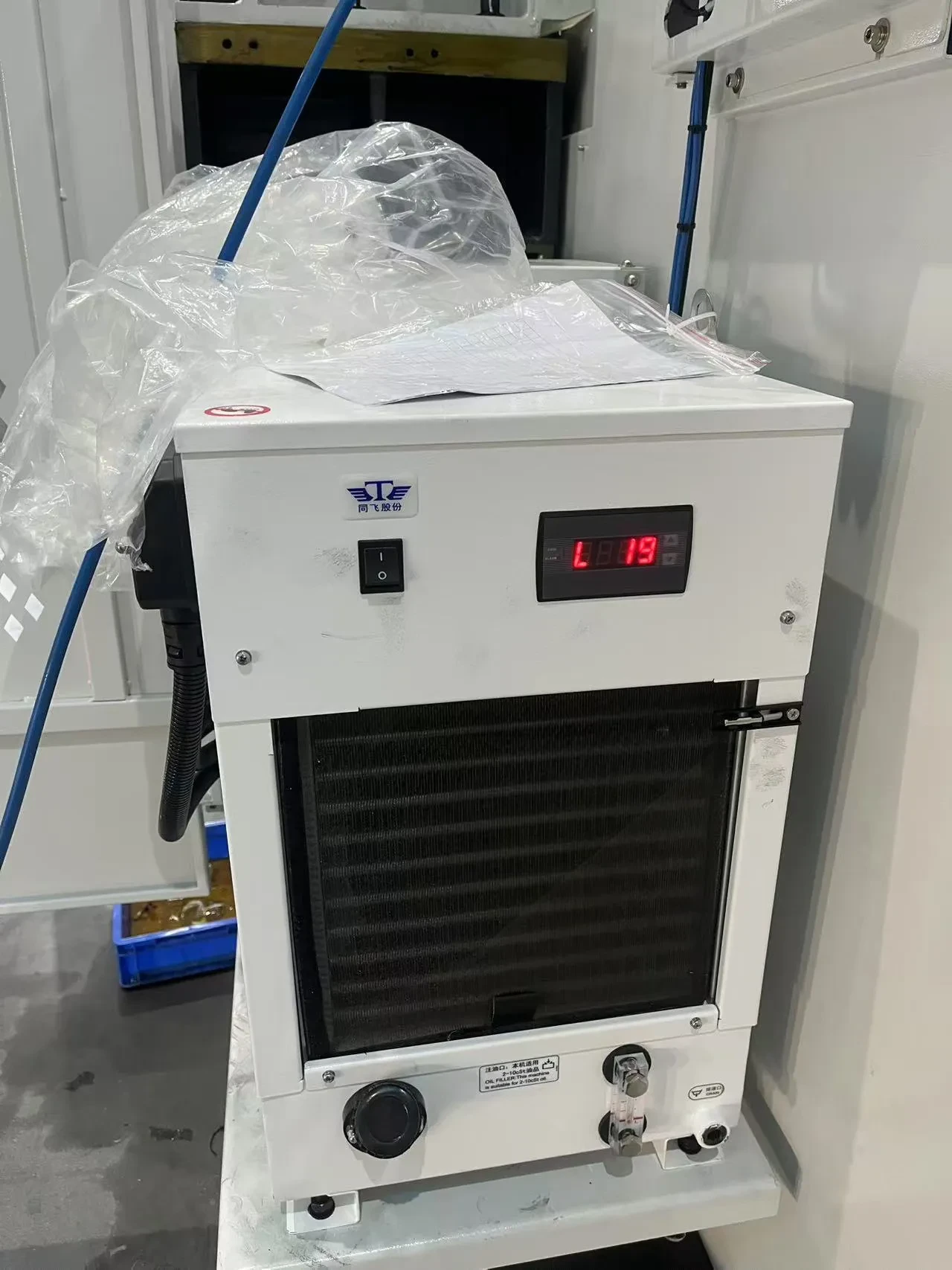

• Масляное охлаждение шпинделя

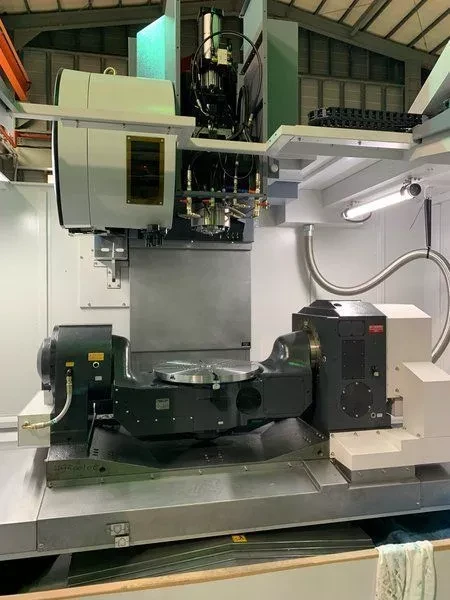

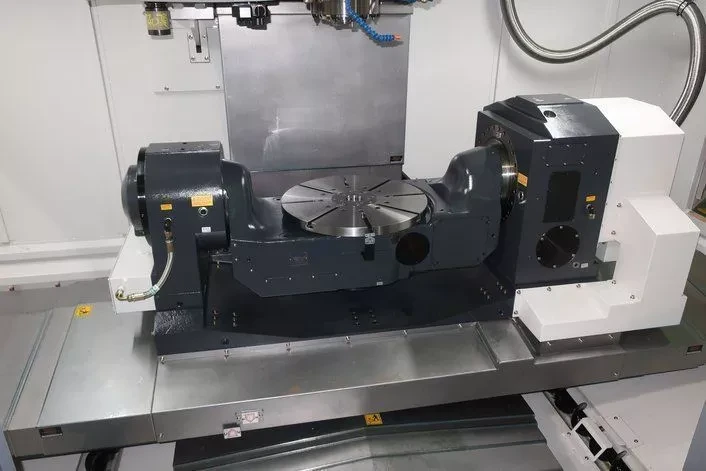

• Встроенный наклонно-поворотный стол, ø500 мм (оси A, С) с гидравлическим тормозом

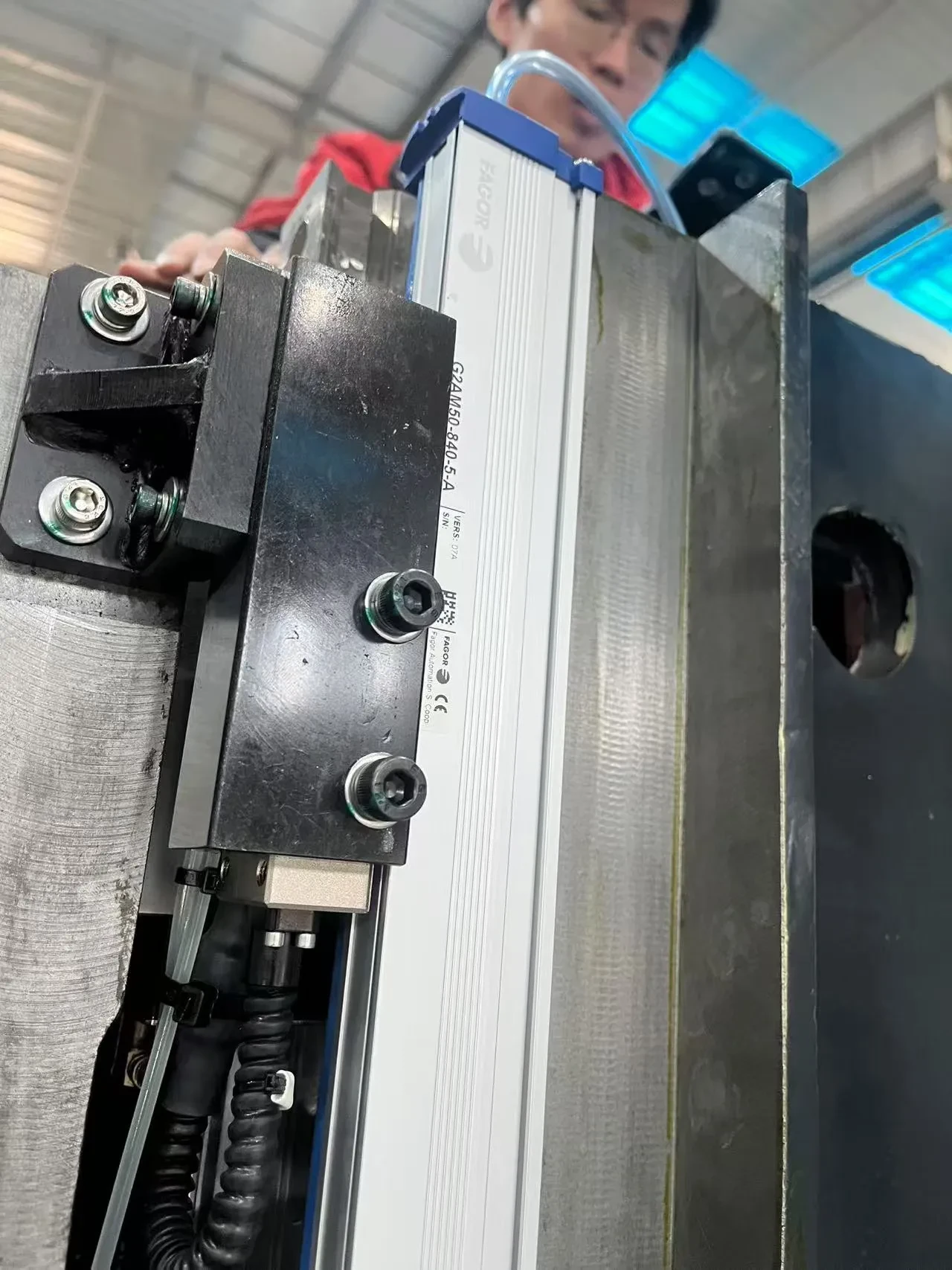

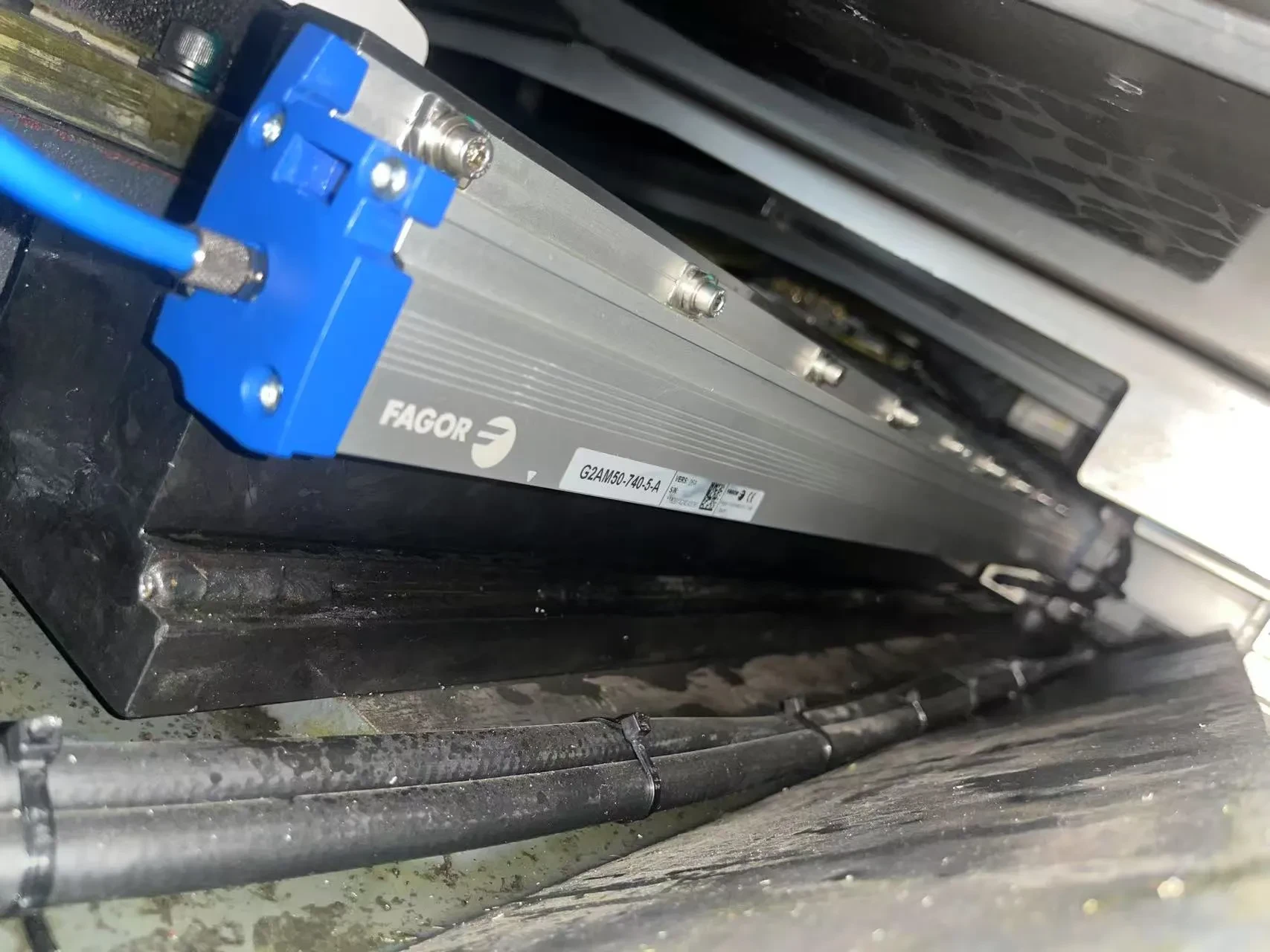

• Оптические линейки на оси X/Y/Z
• Направляющие качения роликового типа по осям X, Y, Z
• Кондиционер электрошкафа
• Инструментальный магазин на 30 позиций с манипулятором
• Пневматическая система балансирования оси Z
• Система подачи СОЖ поливом через гибкие патрубки

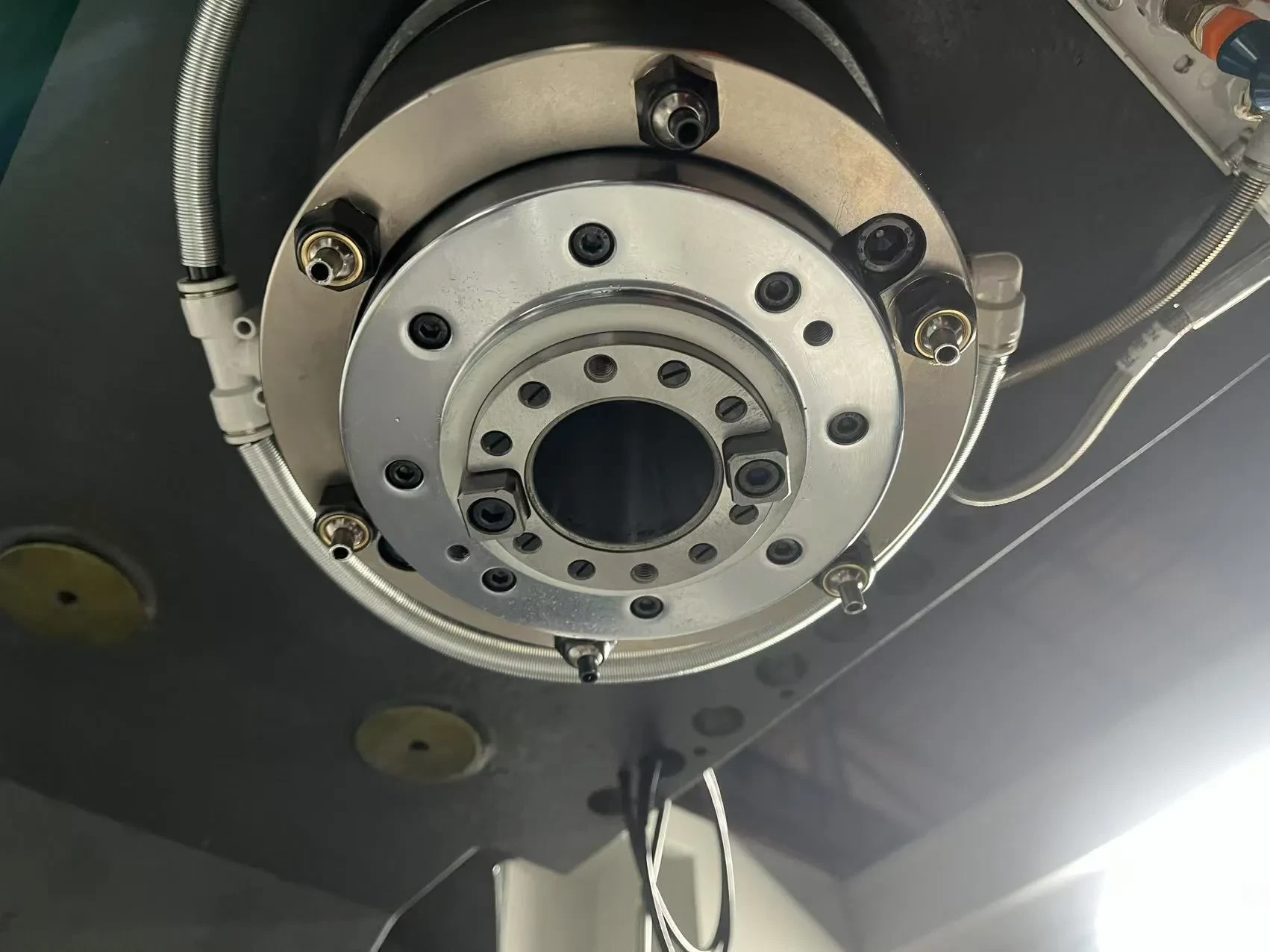

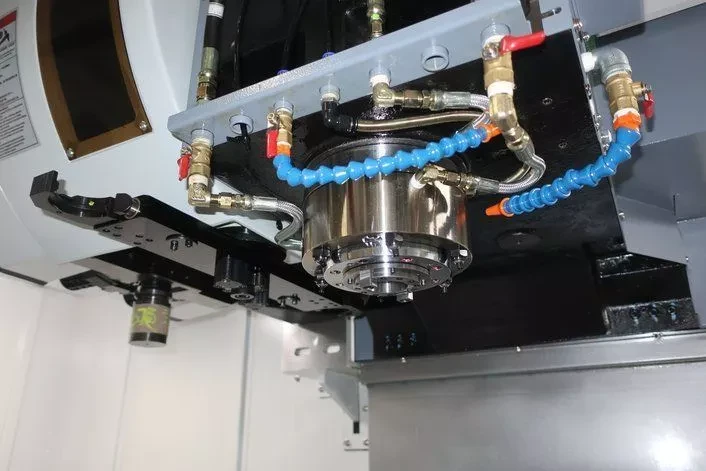

• Система подачи СОЖ поливом из сопел на торце шпинделя
• Система подачи СОЖ для смыва стружки с отдельным насосом
• Система подачи СОЖ через шпиндель под высоким давлением 20 бар
• Маслоотделитель (скиммер) для СОЖ, управляется М-кодом
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Сборщик масляного тумана
• Защита конуса шпинделя обдувом сжатого воздуха
• Телескопическая защита направляющих

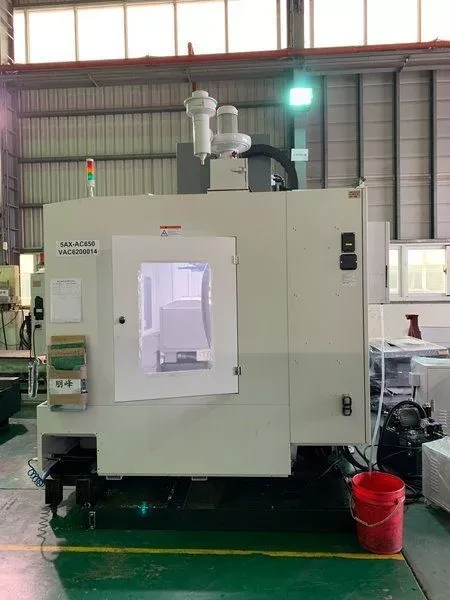

• Полная защита рабочей зоны станка
• Блокировка дверей

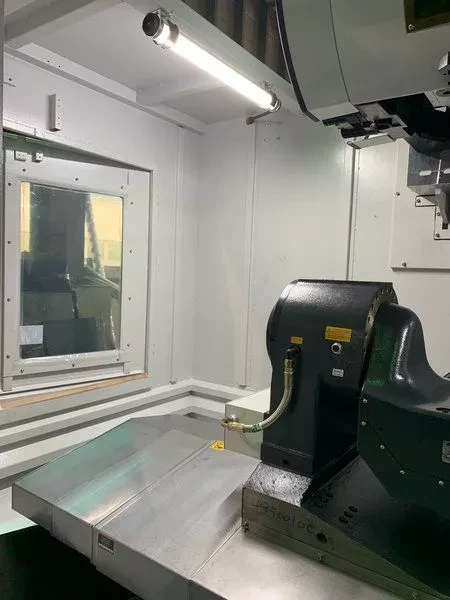

• Освещение рабочей зоны

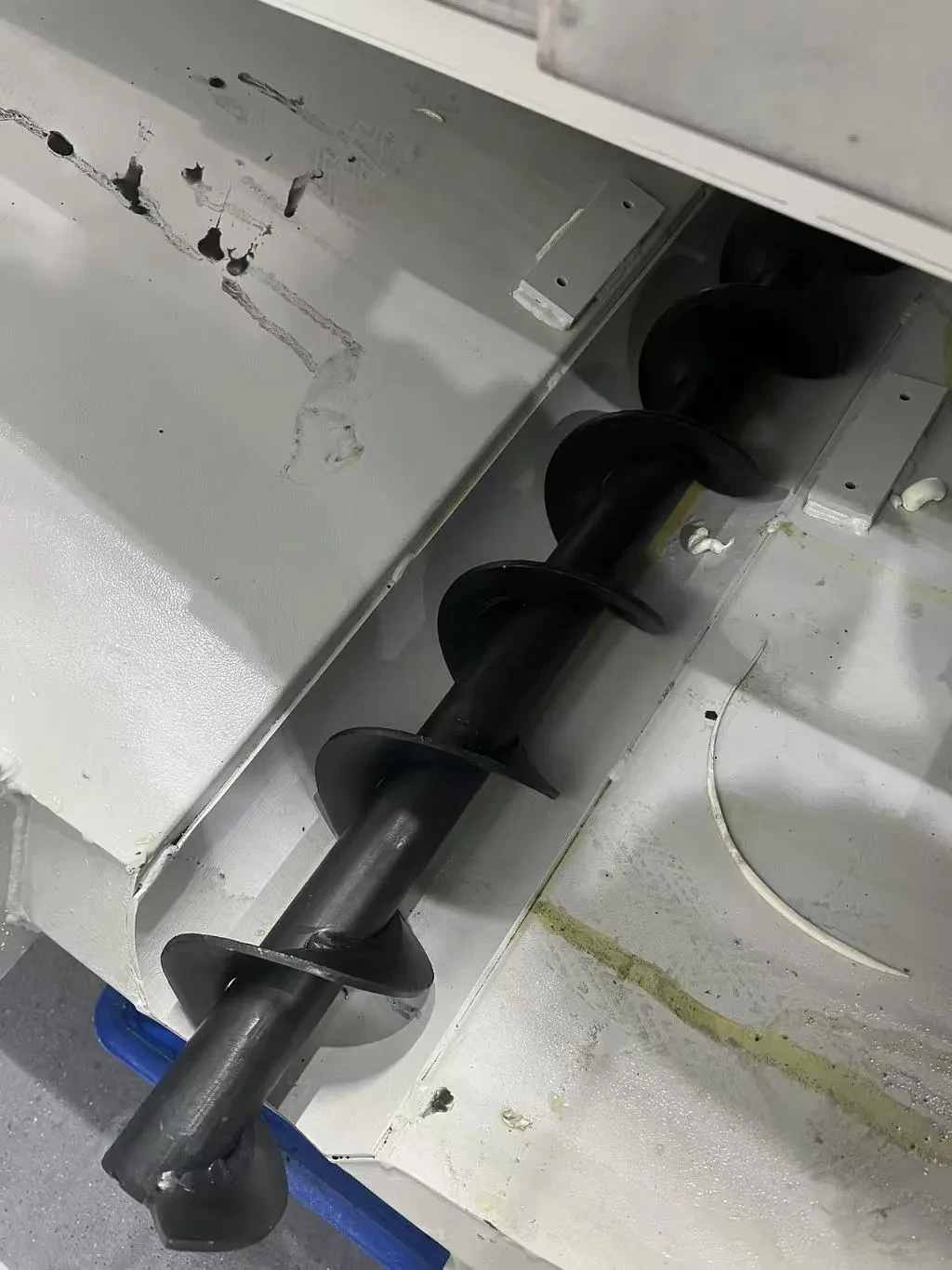

• Конвейер для удаления стружки шнекового типа

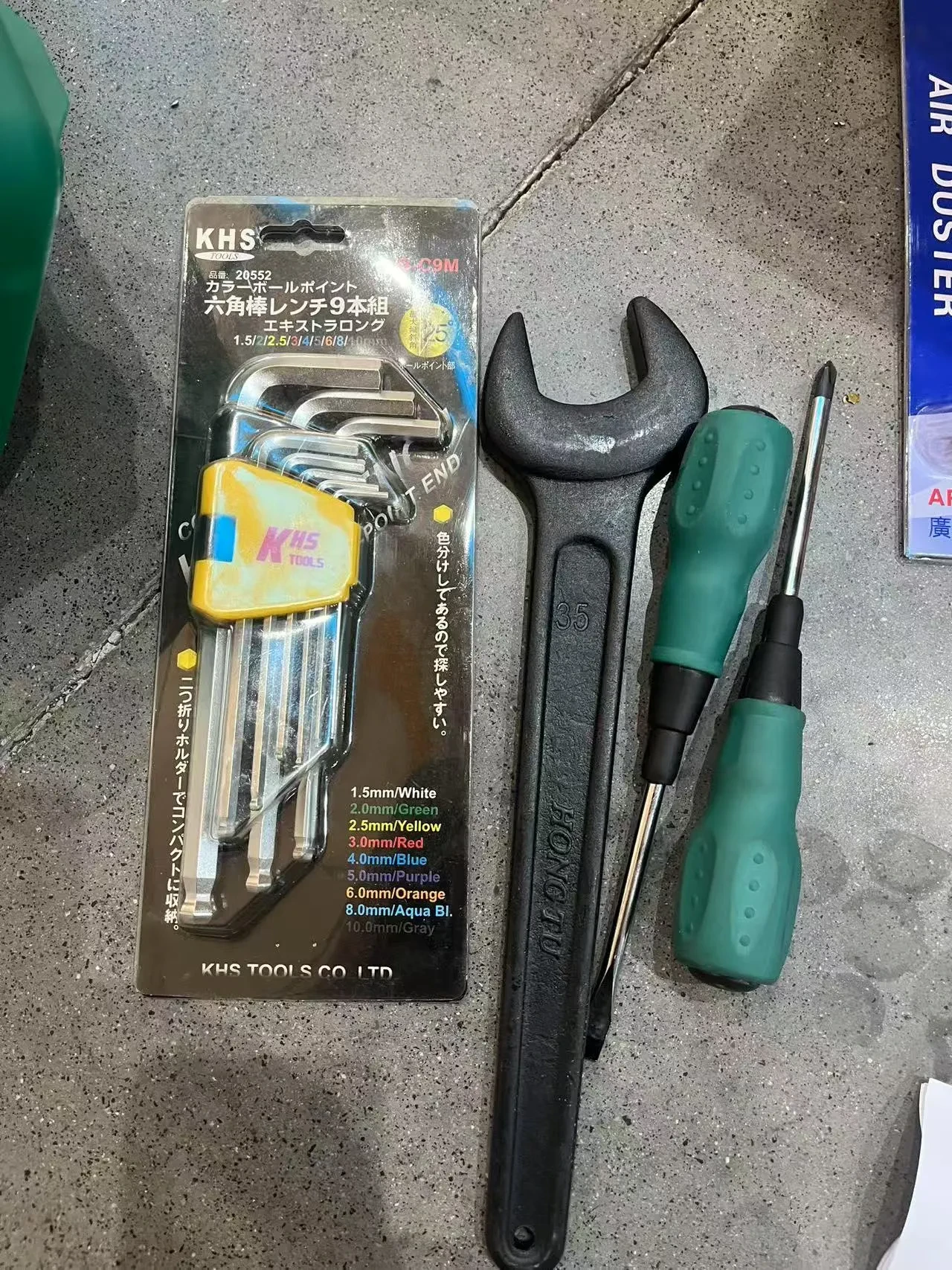

• Комплект инструмента для наладки и обслуживания станка
• Автоматическая централизованная система смазки
• Контейнер для сбора масла
• Выравнивающие опоры

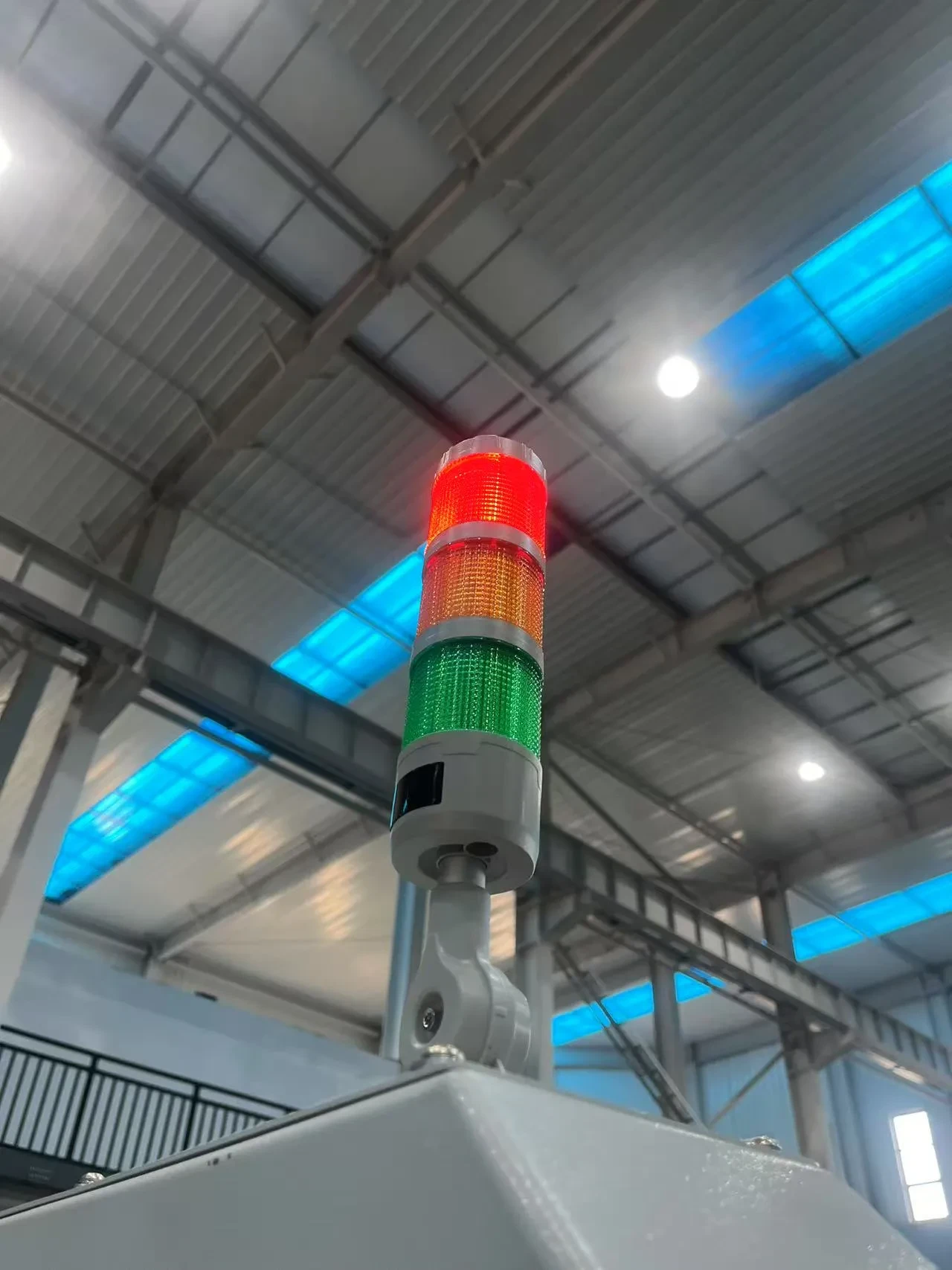

• Индикация состояния станка
• Комплект документации

Дополнительная комплектация:

• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система мониторинга X-Tensive
• ПО SprutCAM для моделирования обработки и написания УП

Технические характеристики
