Автоматизированная горизонтально-ковочная машина (ГКМ) с вертикальным разъемом матриц, модель ВБ1134, ВБ1139
- В наличии
В наличии

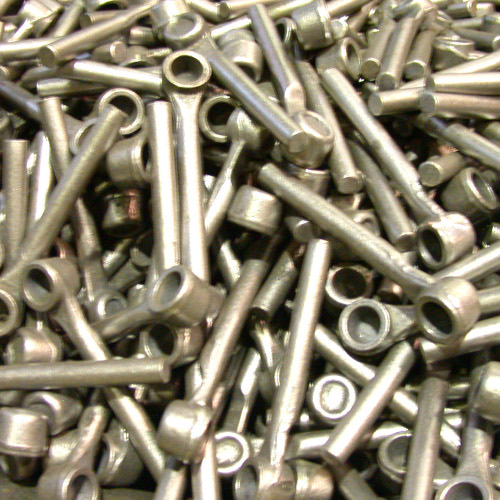

Машина предназначена для горячей штамповки поковок от мерных заготовок или прутка в многоручьевых штампах.
На машине могут выполняться следующие технологические операции: высадка, прошивка, просечка, пережим, отрезка, гибка.
Предусмотрены следующие режимы работы: единичные хода, непрерывные хода, наладка.
В ГКМ используется автоматизированная подача заготовок в межштамповое пространство и перенос заготовок по позициям штампов.
Цена по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Технические характеристики
| Модели | ВБ1134 | ВБ1139 |
| Наибольший диаметр исходной заготовки, мм | 30 | 50 |
| Длина заготовки, мм
минимальная максимальная |
120 300 |
280 675 |
| Наибольший диаметр высаживаемого фланца, мм | 60 | 95 |
| Номинальное усилие, развиваемое высадочным ползуном, кН | 2500 | 8000 |
| Максимальное усилие, воспринимаемое зажимным ползуном при закрытых матрицах, кН | 2500 | 8000 |
| Ход, мм
подвижной матрицы высадочного ползуна (полный) закрытия матриц |
100 220 140 |
180 380 250 |
| Число ходов ползуна в минуту, не менее | 45 | 25 |
| Габариты машины без приставного оборудования и консольного поворотного крана с электроталью, с учетом средств механизации, мм
длина ширина высота |
6050 4600 2260 |
5000 7780 3500 |
