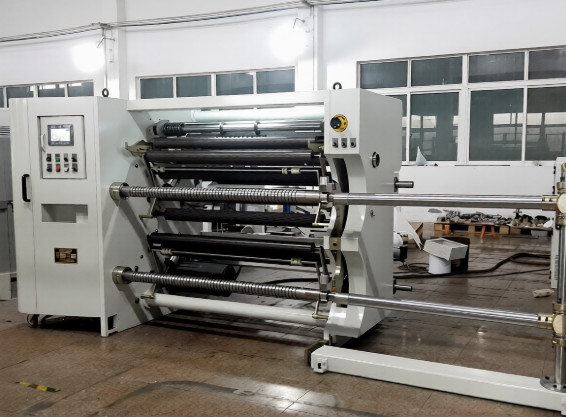

Бобинорезательная машина горизонтального построения ZSFQ-1100C

Модель компьютеризирована — можно программировать требуемую длину намотки — т.е. намотав определенное количество метров, машина автоматически останавливается. Также автоматически осуществляется контроль равнения края полотна.

Машина позволяет регулировать натяжение полотна.

Модель в стандартной комплектации оснащена дисковыми ножами.

Комплектация бобинорезательной машины

1. Узел размотки

> Макс диаметр на размотке: 1400 мм
> пневматическая система подъема
> Контроль натяжения – эл/магнитная муфта
> Вал размотки 76 мм (опционно безваловая система размотки)

2. Система равнения края полотна  (EPC)

> Ультразвуковой датчик
> Равнение полотна кареткой на весь узел размотки
> Серводвигатель с преобразователем частоты
> синхронная ременная передача (США Gates)
> Три двигателя: один на верхний вал намотки, один на нижний и на тянущий вал.

3. Секция резки

Дисковые ножи
> удаление облоя: вентилятор вытяжки облоя

Система позиционирования лазерного указателя (опция)

4. Секция намотки

Один электродвигатель с обратной катушкой управляет двумя перемоточными валами.
> дифференциальный воздушный вал 2 шт. (внутренний диаметр сердечника 76 мм)
> Прижимные валы обеспечивают качественную намотку материала.
> Система разгрузки материала, обеспечивает удобную и легкую смену роля.

5. Система управления (PLC)

> Жидкокристалический дисплей
> диалоговая система управления
> Установка скорости
> Настройка натяжения на размотке и намотке
> Подсчет метража и остановка по перемотке заданной величины
> Система остановки по окончанию роля

Технические характеристики
