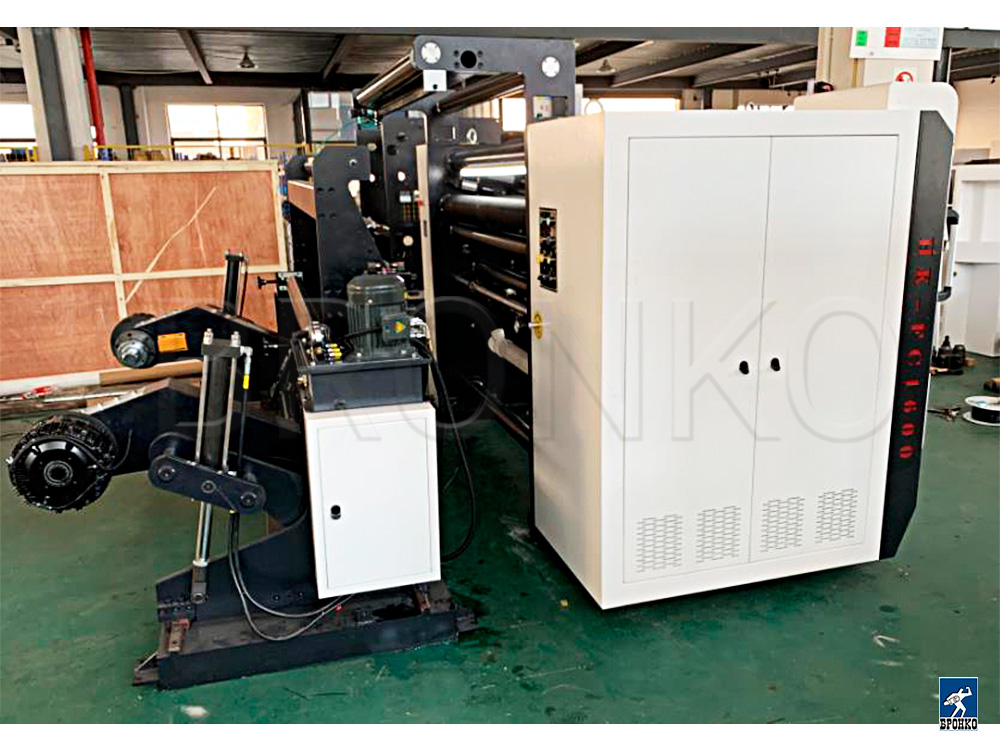

Бобинорезательная машина HMD-С горизонтального построения

Благодаря синхронному управлению тремя отдельными двигателями и новой конструкции вала намотки скорость продольной резки может достигать 400 м/мин. Специально разработанная конструкция с системой очистки ножей позволяет максимально качественно производить резку самоклеящихся материалов.

Опции:

• Увеличение диаметра намотки до 800 мм.
• Замена фрикционных валов намотки на пневмовалы
• Замена пневмомуфты размотки на сервопривода (усиление конструкции, повышение механической скорости до 600 м/мин.)
• Установка дугового вала (банановала) — несъемный.
• Установка дугового вала (банановала) — съемный.
• Установка регулировка угла наклона первого вводного вала (перед ножами)
• Механические лазерные указатели положения втулки на валах намотки
• Система автоматического позиционирования лазерного указателя положения втулки намотки (сервопривод)

Стандартная комплектация:

• Четыре сервопривода (1 на размотку, 1 основной привод, 2 на намотку)
• Система равнения края полотна с универсальным CCD датчиком
• Стол сращивания полотна
• Система очистки дисковых ножей при резке самоклеящихся материалов
• Дисковые и лезвийные ножи продольной резки – по 10 комплектов
• Обрезиненные прижимные валы на намотке с пневмоприводом.
• Прижимные планки для удержания полотна при смене ролей намотки.
• Автоматический съем ролей намотки на боковой стенд.
• Лазерные указатели положения втулки на валах намотки
• Дифференциальный шаровой вал намотки 2 шт. (диаметр 76мм).
• Система автоматического съема готовых ролей с боковым стендом.

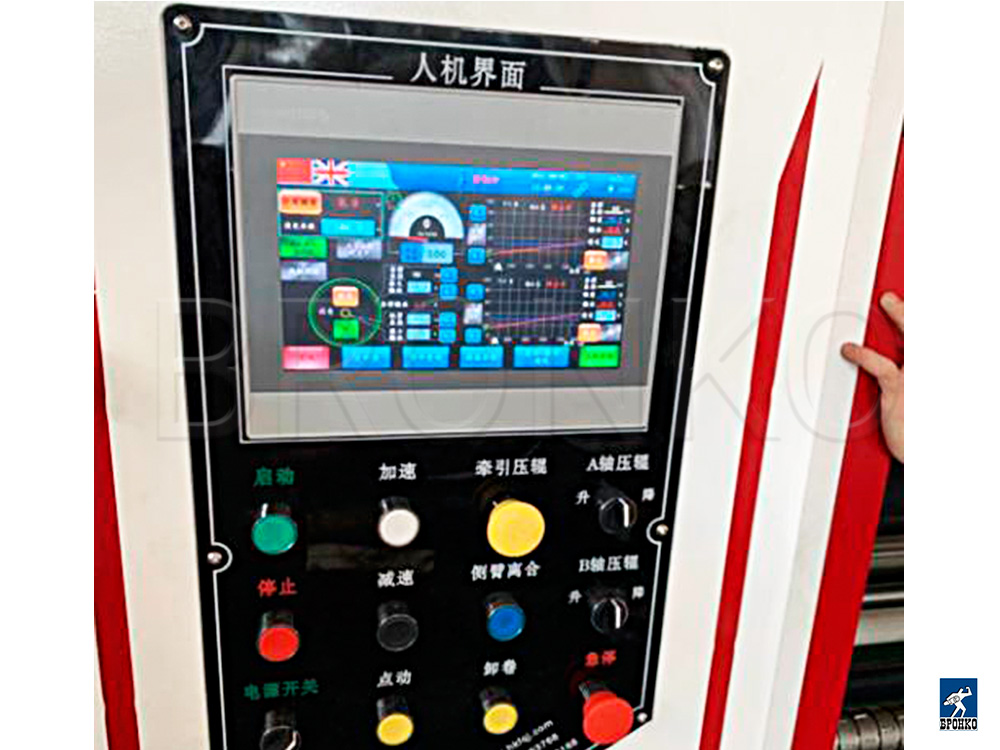

• PLC контроллер с сенсорным дисплеем управления (Китайский, английский и русский язык).
