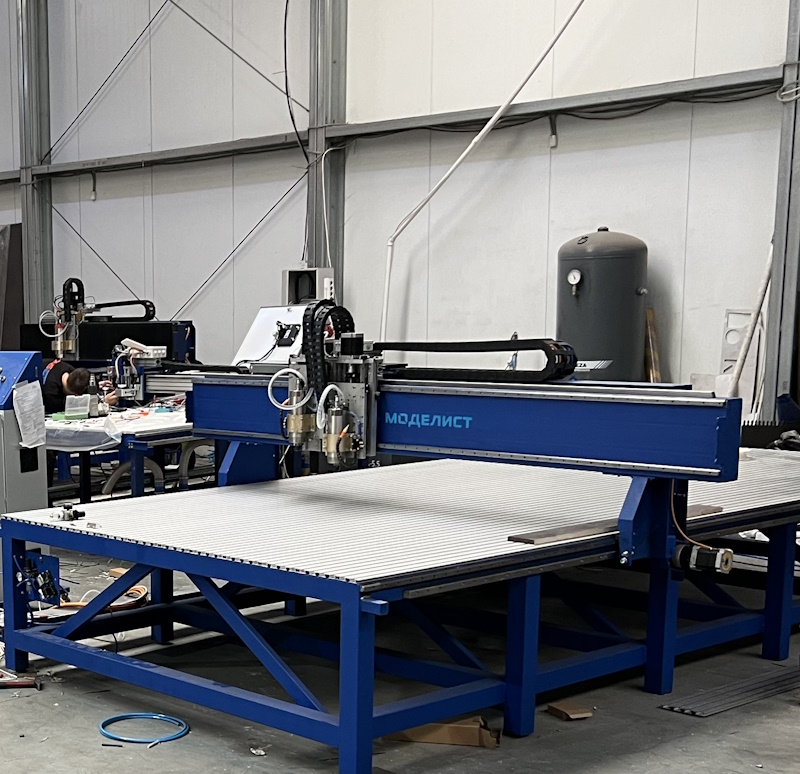

CNC-2040ST-D фрезерный ЧПУ станок многошпиндельный

Серия станокв CNC-ST-D предназначена для выполнения широкого спектра производственных работ. Он одинаково хорошо справится с такими задачами как:

• раскрой, изготовление панно и декоративных перегородок
• 2Д/3Д фрезеровка фасадов
• изготовление декоративных дверей, нанесение на двери различных объемных 3D изображений
• работа с акриловым камнем
• работа с композитными материалами (изготовление облицовочных панелей фасадов зданий)
• раскрой листовых пластиковых материалов (оргстекло, поликарбонат, акрил, различные виды пластика и пластмасс)
• нанесение фасонными фрезами крупных объемных рисунков на мебель, фасады, столешницы.

Жесткая рамная конструкция ЧПУ станка позволяет вести качественную обработку материалов на высоких скоростях, что делает станок наиболее перспективным при больших объемах роизводства. Прочный стол способен выдержать большую массу изделий при обработке изделий из акрилового(искуственного) камня.

Обработка листов композита на фрезерном станке с ЧПУ происходит в два этапа. На первом этапе V-образной фрезой по линиям сгиба фрезеруются канавки. На втором Этапе отрезной фрезой происходит вырезка кассеты по контуру. Ручная смена фрез на одношпиндельном станке с ручной сменой инструмента в разы увеличивает время изготовления кассеты за счет временных трат на смену фрезы. Использование станка со шпинделем АТС с автоматической сменой инструмента значительно сокращает время, но всё же на операцию смены фрезы пусть и в автоматическом режиме затрачивается столь безценное время и снижается производительность. Станок с двумя шпинделями, в каждом из которых уже установлена фреза, в разы снижает время и увеличивается производительность, за счет того что в первом шпинделе уже всегда заряжена V-образная фреза , а во втором шпинделе — отрезная. Такое устройство станка позволяет за считанные секунды сменить инструмент в автоматическом режиме.

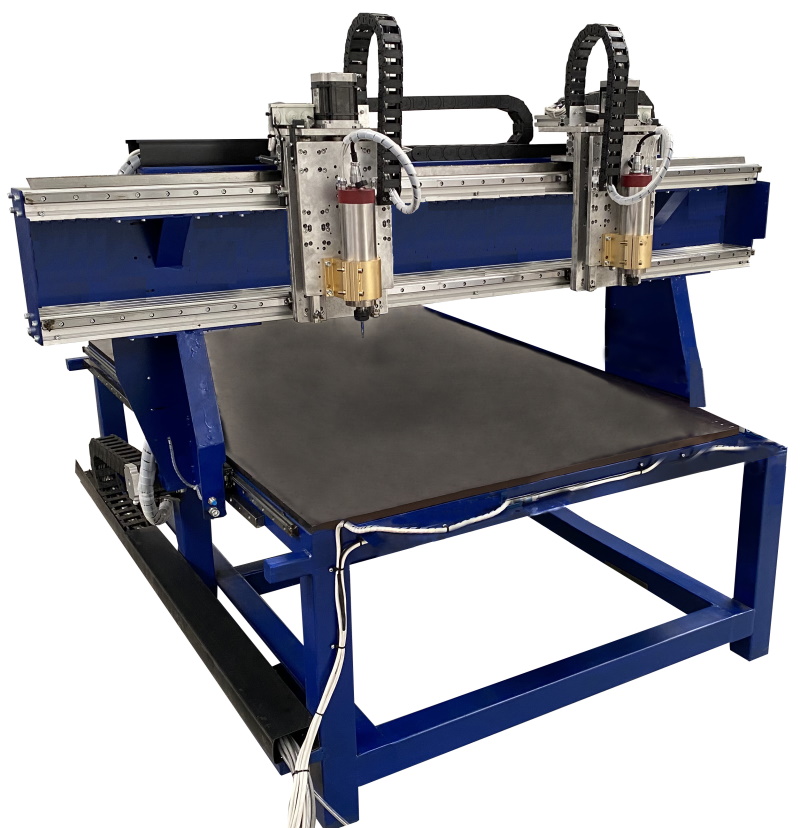

Имеется возможность исполнения как с двумя так и с 3мя шпинделями.

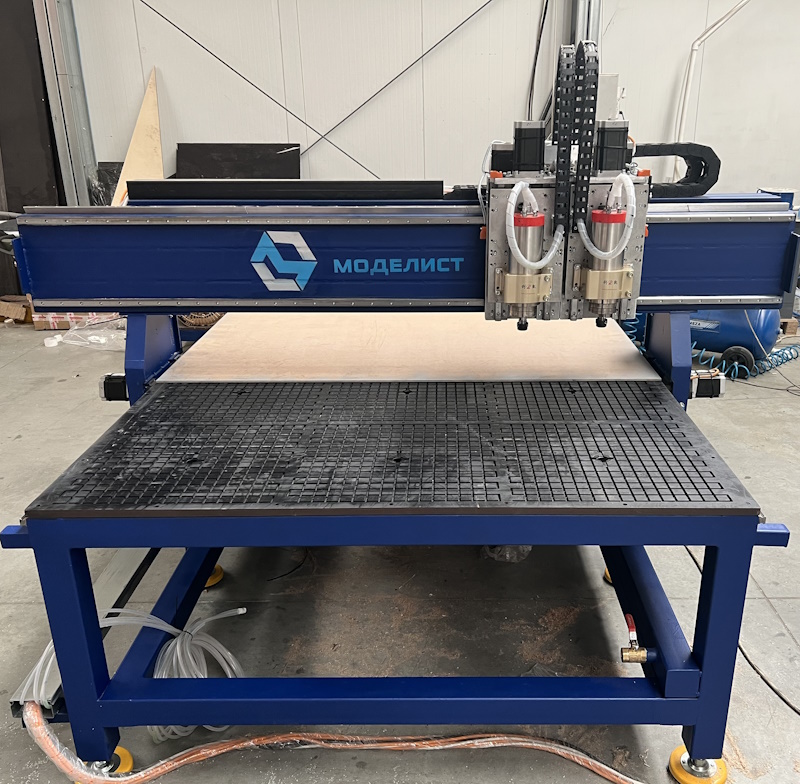

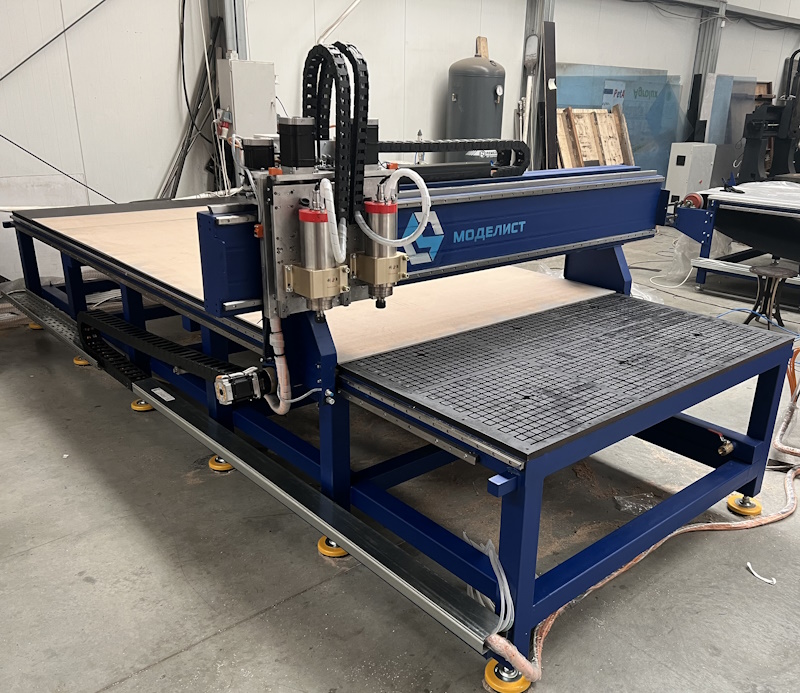

Двухшпиндельное исполнение станков повысит производительность при серийном производстве однотипных изделий на фрезеных станках или позволит работать поочердно разными фрезами в режиме автосмены иснтрумента.

Жесткая рамная конструкция ЧПУ станка МоделистCNC-st-DV позволяет получить большую производительность за счет возможности вести обработку большими диаметрами фрез на бОльших скоростях, что делает станок наиболее перспективным при больших объемах производства. Прочный стол способен выдержать большую массу заготовки при обработке изделий из камня или других тяжелых материалов.
В качестве направляющих элементов станка используются профильные рельсы в связке с высококачественными подшипниками линейного перемещения. На сегодняшний день использование профильного рельса один из лучших вариантов построения точной механики ЧПУ станка. Плавность хода, отсутствие люфтов – далеко не полный перечень преимуществ, которые дает использование профильных рельс.

Привод станка может быть выполнен на шаговых двигателях NEMA 34 (86*150мм 12Нм) или с использованием сервопривода(опционально)

Привод станка выполненный на шаговых двигателях имеет двигатели NEMA 34 (86*114мм 8,2Нм), позволяющих станку работать без пропуска шагов при значительной нагрузке на режущий инструмент (Под заказ возможна установка шаговых двигателей NEMA 34/150мм/12,4Нм для скоростной резки фрезами больших размеров).

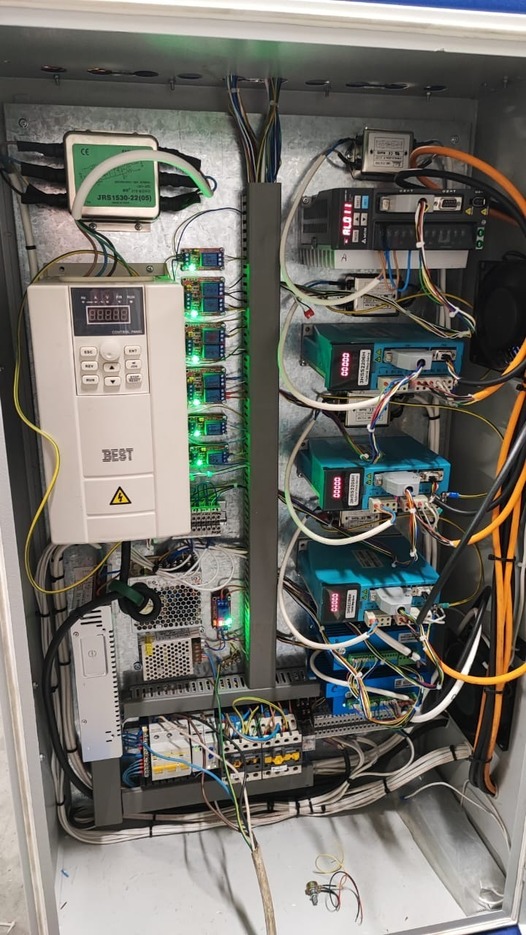

Шаговые двигатели приводятся в движение высококачественными, мощными, дискретными драйверами DM860 (DMA860) фирмы LeadShine. Фирма LeadShine на сегодняшний день является одним из лидеров по производству драйверов и систем управления двигателями ЧПУ. Использование драйверов DM860 позволяет получить:

• Тихий, плавный ход станка благодаря использованию антирезонансного алгоритма
• Высокую точность позиционирования движущихся частей (за счет возможности дробления шага/ настройка микрошага)
• Высокую скорость перемещения (за счет запаса по току)
• Стабильный момент на валу шагового двигателя в широком диапазоне скоростей

Привод станка может быть выполненный на сервоприводах имеет дввигатели мощостью 750Вт, работающие в паре с планетарными редукторами.

Возможные дополнительные опции:

• Вакуумный прижим для удобного крепления заготовок

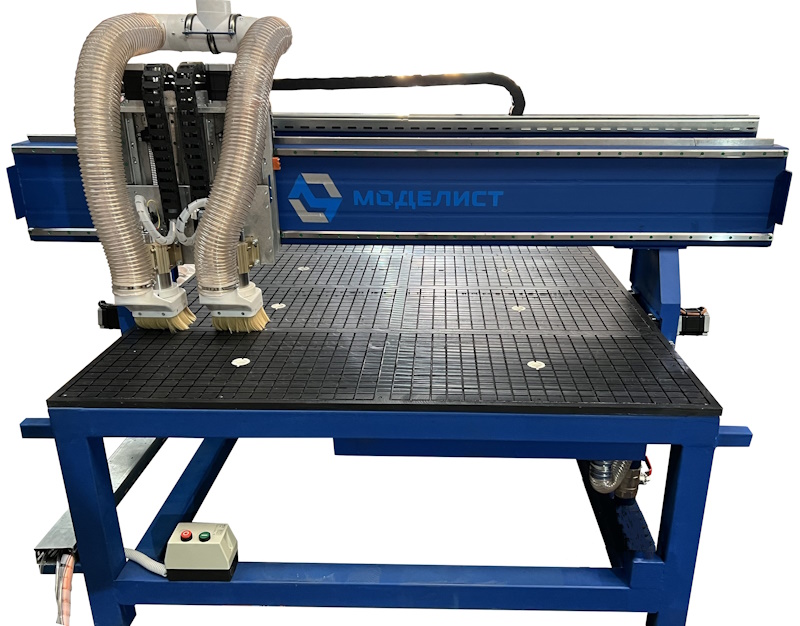

• Система аспирации

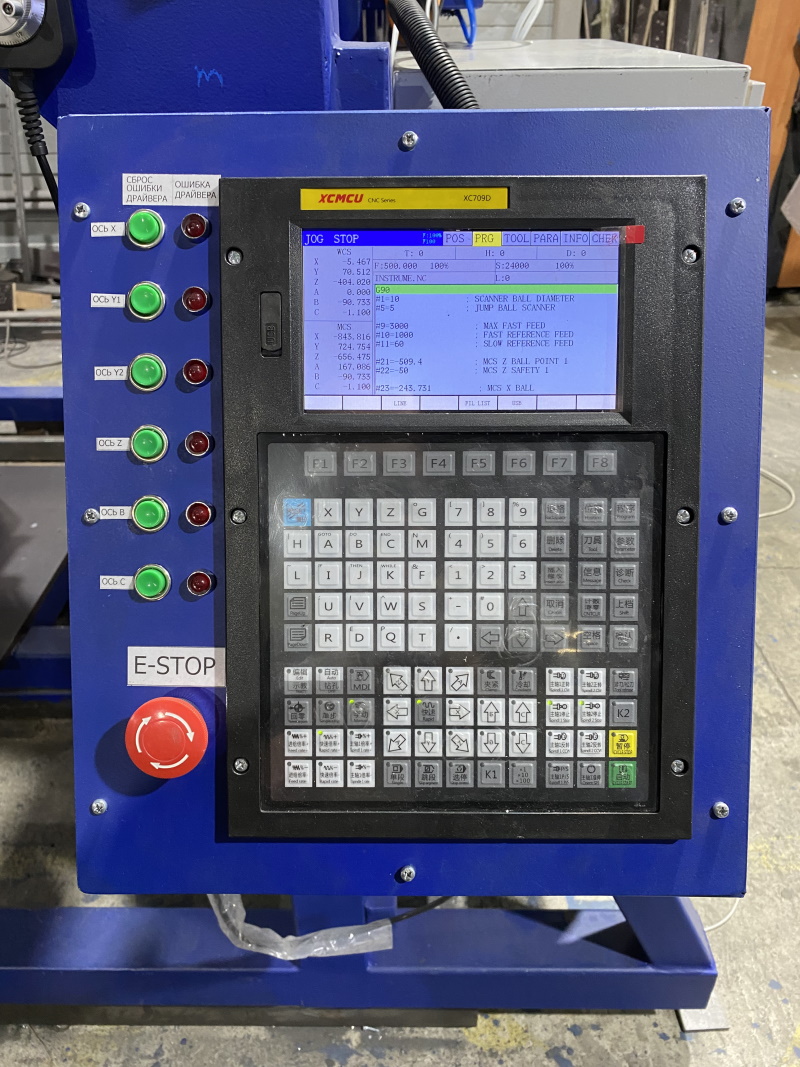

• Стойка отличается высокой стабильностью, позволяет сделать станок полностью автономным. Загрузка программ производится с flash накопителей (интерфейс USB). Система проста в управлении, надежна и поддерживает обновление управляющей оболочки. Имеется вариант установки как 3х, так и 4х осевой версии данной DSP системы управления станком.

Станок оснащен концевыми датчиками баз (X/Y/Z), облегчающих обнуление машинной системы координат станка и формирование базовых точек.

Имеется возможность установки поворотной оси. Установка поворотной оси с токарным патроном и задней бабкой значительно расширяет функционал станка. Появляется возможность высококачественной обработки цилиндрических тел вращения. Поворотная ось позволяет изготовить фигурные ножки мебели и столов, балясины, другие декоративные элементы и детали. В зависимости от требуемых задач и габаритных размеров обрабатываемых заготовок возможен выбор поворотных осей из широкого ассортимента.

Опционально возможна установка поворотной оси внутрь станины станка. Подобная установка обладает рядом преимуществ, относительно классической ее установке на рабочем столе:

• возможность обработки заготовок большого диаметра (до 300мм) сложной формы;
• незадействованную поворотную ось можно накрыть рабочим.
