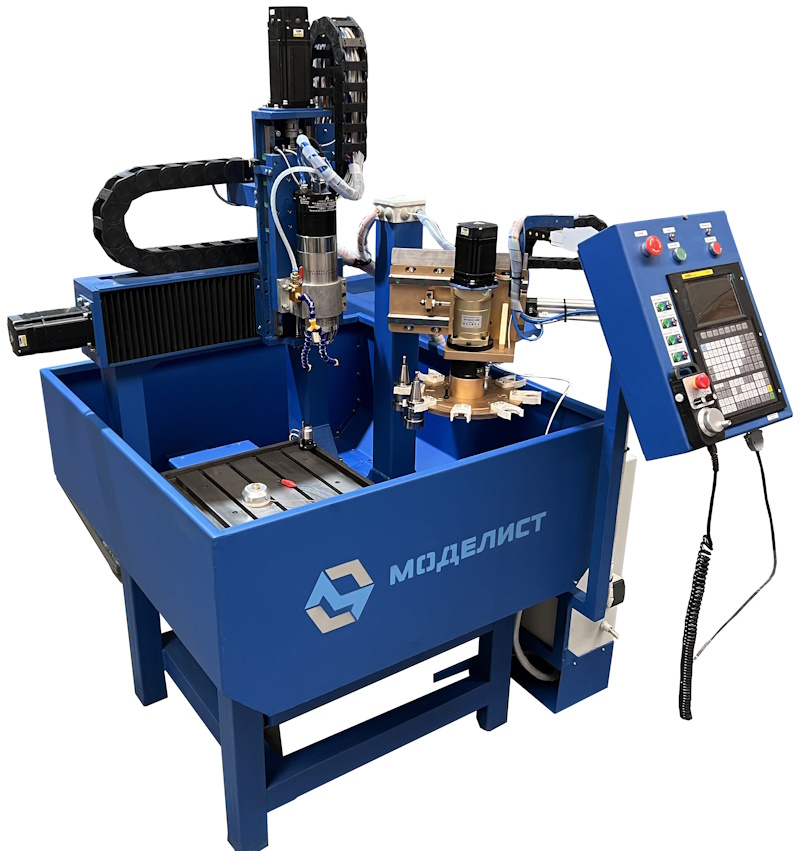

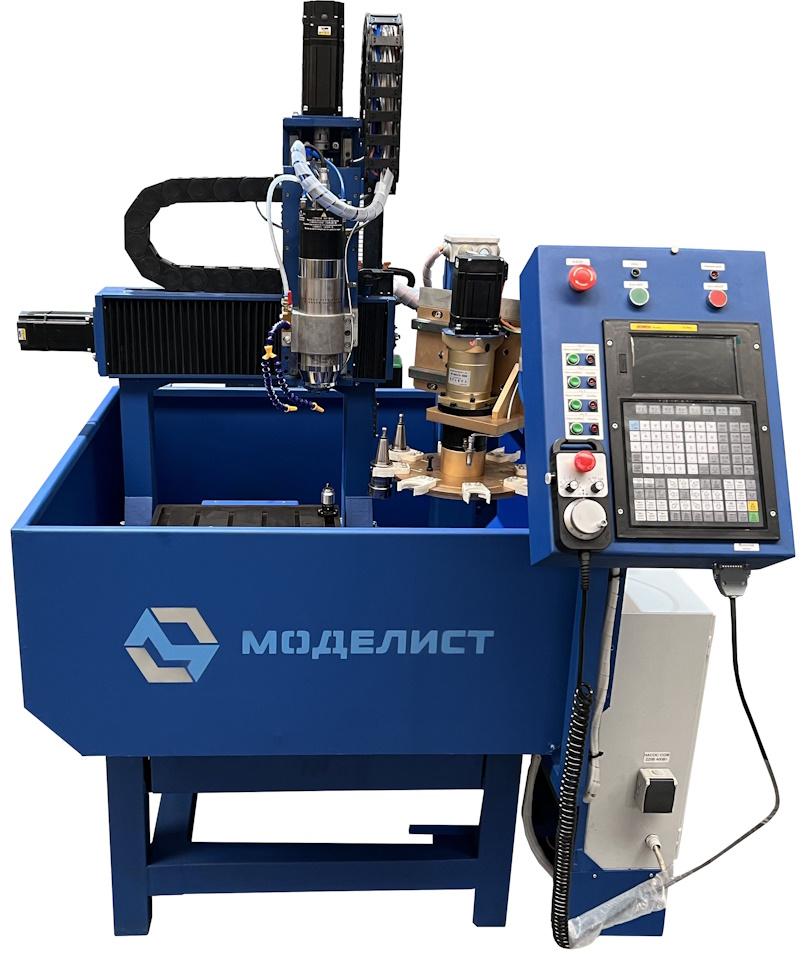

CNC-4040 и 6060AS-ATC фрезерный ЧПУ станок

Кратко о станке и его элементах:

Станина

Основой станка является станина, выполненная из стальных и чугунных элементов, с последующей механической обработкой. Использование чугуна и стали позволяет получить практически «монолитную» основу, что положительно сказывается при работе с особо прочными материалами.

Стол

Стол ЧПУ станка представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз) и отверстие для слива СОЖ.

Система смазки

Станок по умолчанию оснащен полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачи и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 3,5 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.

Использование СОЖ повышает производительность при обработке металлов и камня.

Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

Габаритные размеры cnc-6060as-ats(Ш*Д*В) – 1700*1820*1800 мм

Габаритные размеры cnc-4040as-ats(Ш*Д*В) – 1460*1520*1800 мм

Масса cnc-4040as-ats – 660 кг

Масса cnc-6060as-ats – 960 кг

Дополнительные опции (доступны под заказ):

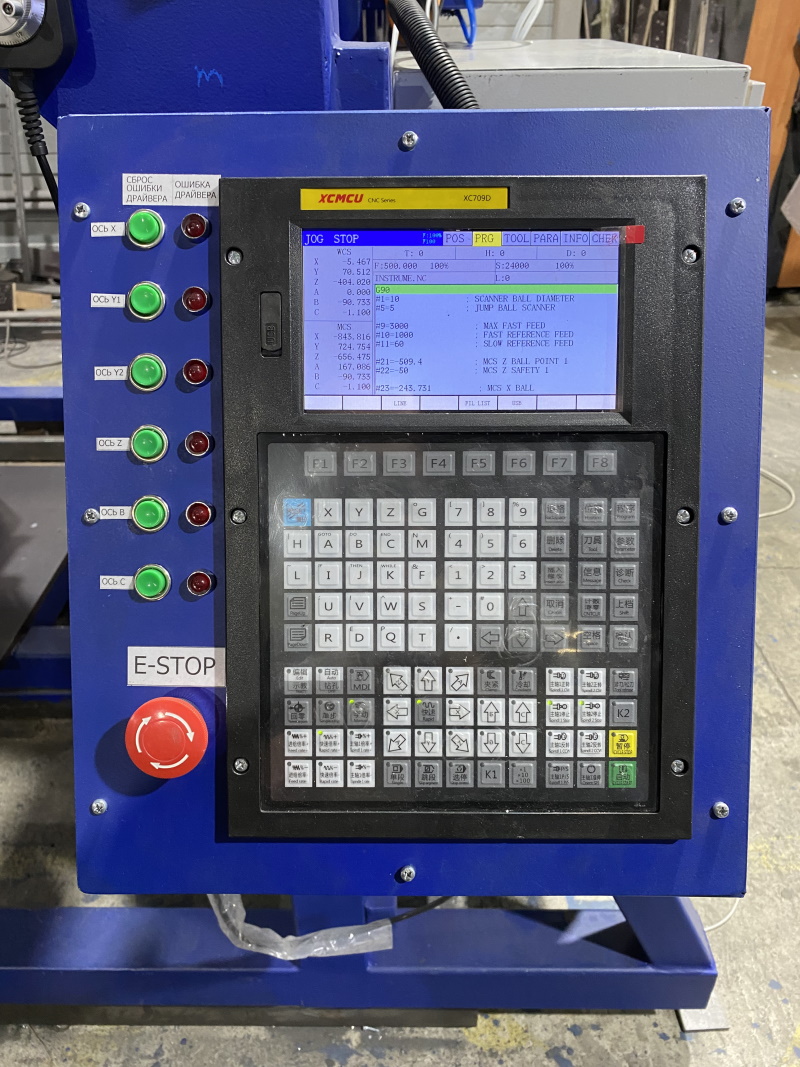

• Стойка ЧПУ ХС709 отличается высокой стабильностью, позволяет сделать станок полностью автономным. Загрузка программ производится с flash накопителей (интерфейс USB). Система проста в управлении, надежна и поддерживает обновление управляющей оболочки. Имеется вариант установки как 3х, так и 4х осевой версии данной DSP системы управления станком.
• Встроенный дислей, порт USB для подключения флеш-накопителей. 7 дюймовый цветной широкоформатный ЖК-дисплей с разрешением 800 х 480, международный стандарт G-команд, совместимый с системными инструкциями FANUC, возможность редактирование программы, 40 видов G кодов, компенсация длины фрезы и компенсация радиуса фрезы, цикл сверления, нарезание резьбы, диагностика системы, ведение журнала ошибок, функциональные клавиши.
• Поворотная ось/поворотно-наклонная ось. На данный станок возможна установка дополнительных поворотных механизмов, для 4х или 5ти осевой обработки деталей сложной формы. Поворотная ось (4х осевая обработка) имеет гармонический (волновой) редуктор высокой точности и патрон диаметром 100мм с высотой центра 65мм(или планетарный с диаметром 125мм выстой центра 120мм).
• Поворотно-наклонная ось (5ти осевая обработка) имеет два варианта исполнения редуктора: планетараный или гармонический( волной ).
