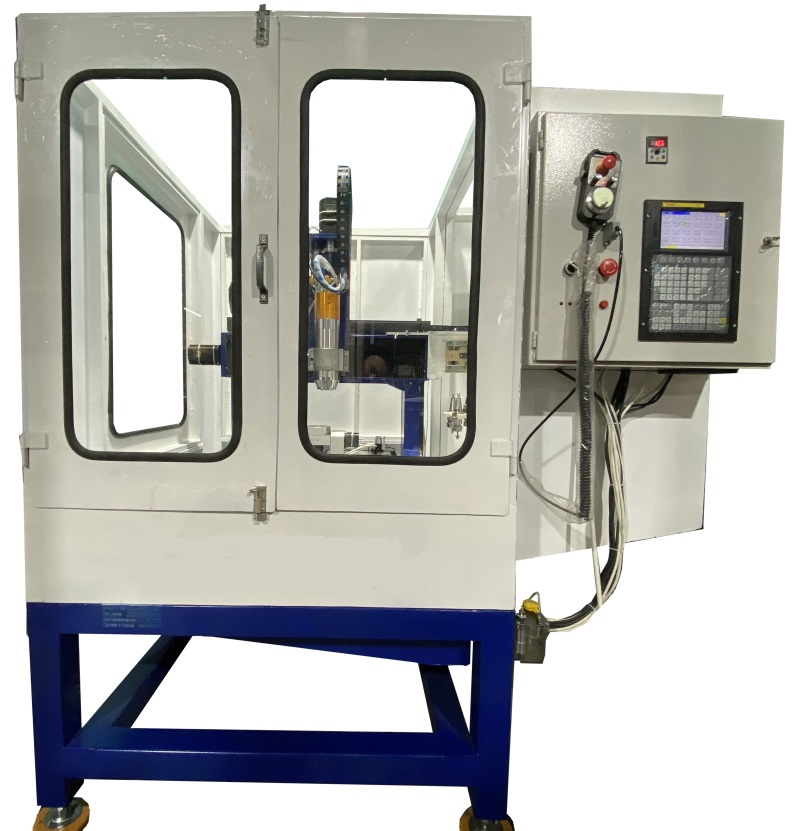

CNC-6060AS-ATC-K фрезерный ЧПУ станок

Кратко о станке и его элементах:

Станина

Основой станка является станина, выполненная из стальных и чугунных элементов, с последующей механической обработкой. Использование чугуна и стали позволяет получить практически «монолитную» основу, что положительно сказывается при работе с особо прочными материалами.

Стол

Стол ЧПУ станка представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз) и отверстие для слива СОЖ.

Система смазки

Станок по умолчанию оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачи и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 2,2 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.

Использование СОЖ повышает производительность при обработке металлов и камня.

Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

Дополнительные опции (доступны под заказ):

• Поворотная ось/поворотно-наклонная ось. На данный станок возможна установка дополнительных поворотных механизмов, для 4х или 5ти осевой обработки деталей сложной формы.
  Поворотная ось (4х осевая обработка) имеет гармонический (волновой) редуктор высокой точности и патрон диаметром 100мм с высотой центра 65мм(или с диасетром 125мм выстой центра 120мм).
  Поворотно-наклонная ось  (5ти осевая обработка) имеет два варианта исполнения редуктора: ременной (редукция 1/8) и волной (редукция 1/100).

Цена за полный готовый к работе комплект. В состав комплекта станка входят:

1. Станок
2. Блок управления станком.
3. Шпиндель 3,5кВт жидкостного охлаждения (3000..18000об), или 5.5кВт(3000…24000об)
4. Датчик инструмента
5. Комплект прижимов

Технические характеристики
