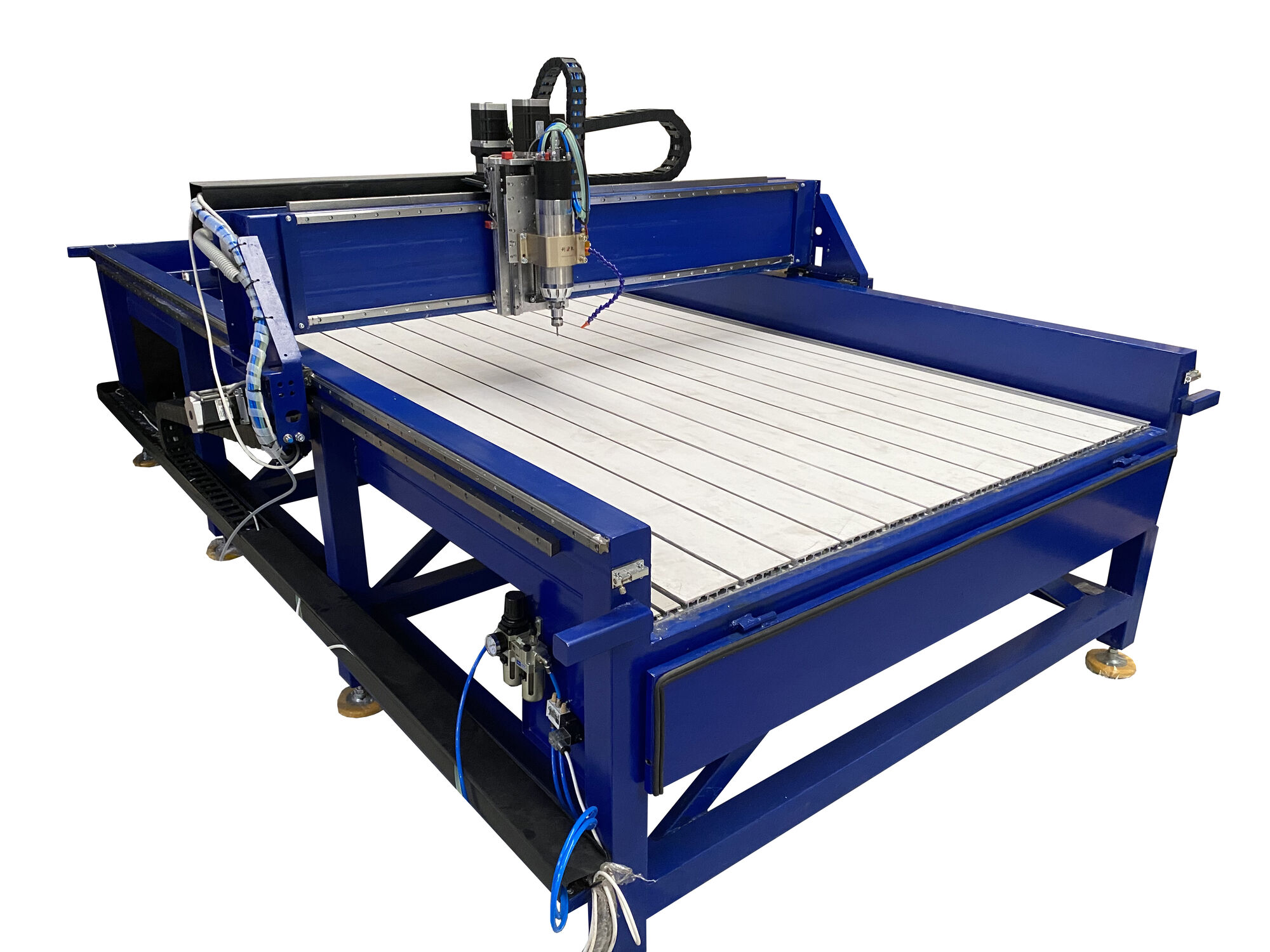

CNC-STV-ATC станок по камню и металлу с автосменой

Станок серии CNC-STV-АТС предназначен для выполнения широкого спектра производственных работ. Он одинаково хорошо справится с такими задачами как:

• раскрой, цветных металлов
• изготовление панно и декоративных перегородок
• 2Д/3Д фрезеровка камня
• изготовление декоративных дверей, нанесение на двери различных объемных 3D изображений
• работа с акриловым камнем
• работа с композитными материалами (изготовление облицовочных панелей фасадов зданий)
• раскрой листовых пластиковых материалов (оргстекло, поликарбонат, акрил, различные виды пластика и пластмасс)
• -нанесение фасонными фрезами крупных объемных рисунков на мебель, фасады, столешницы.

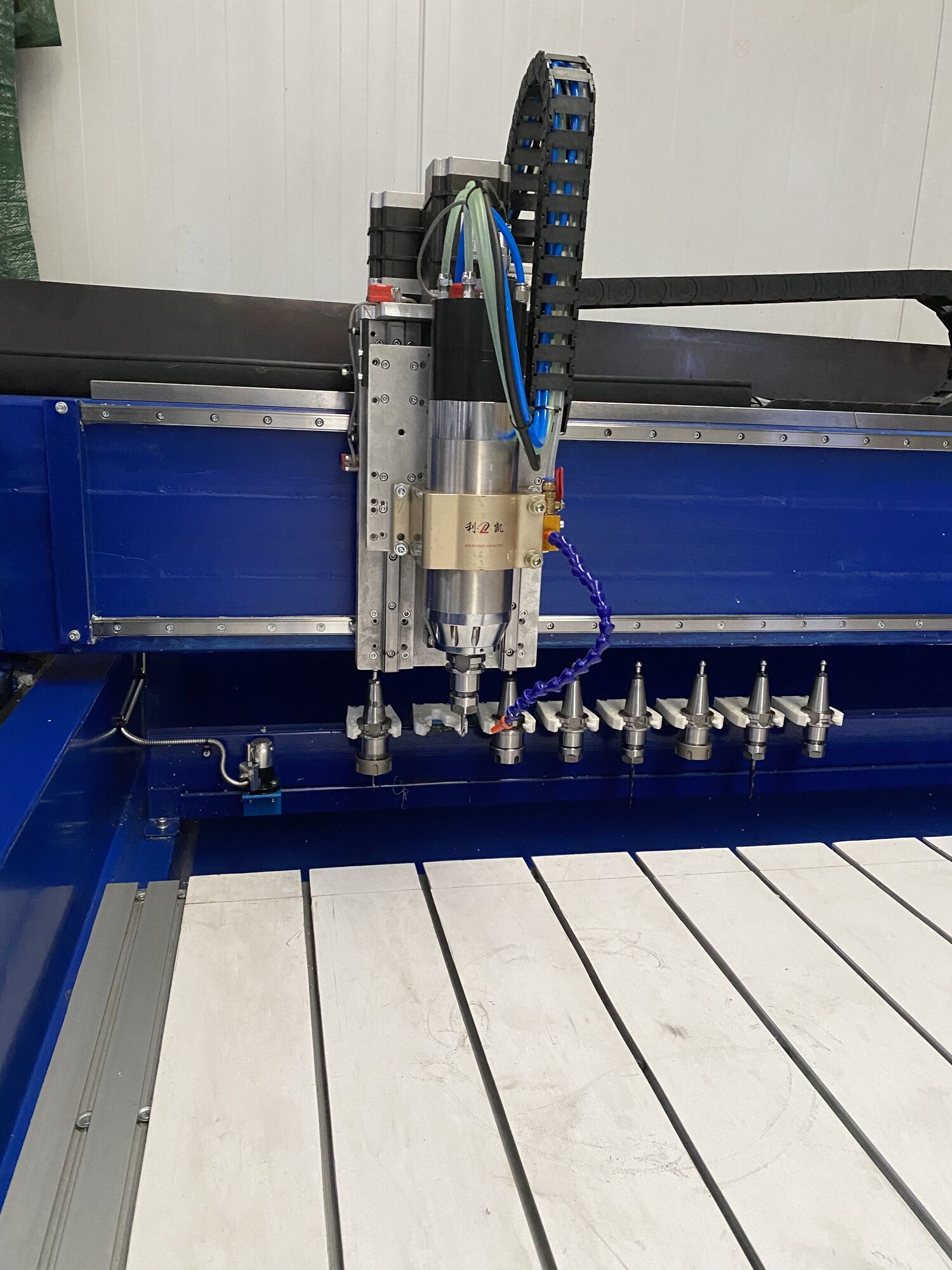

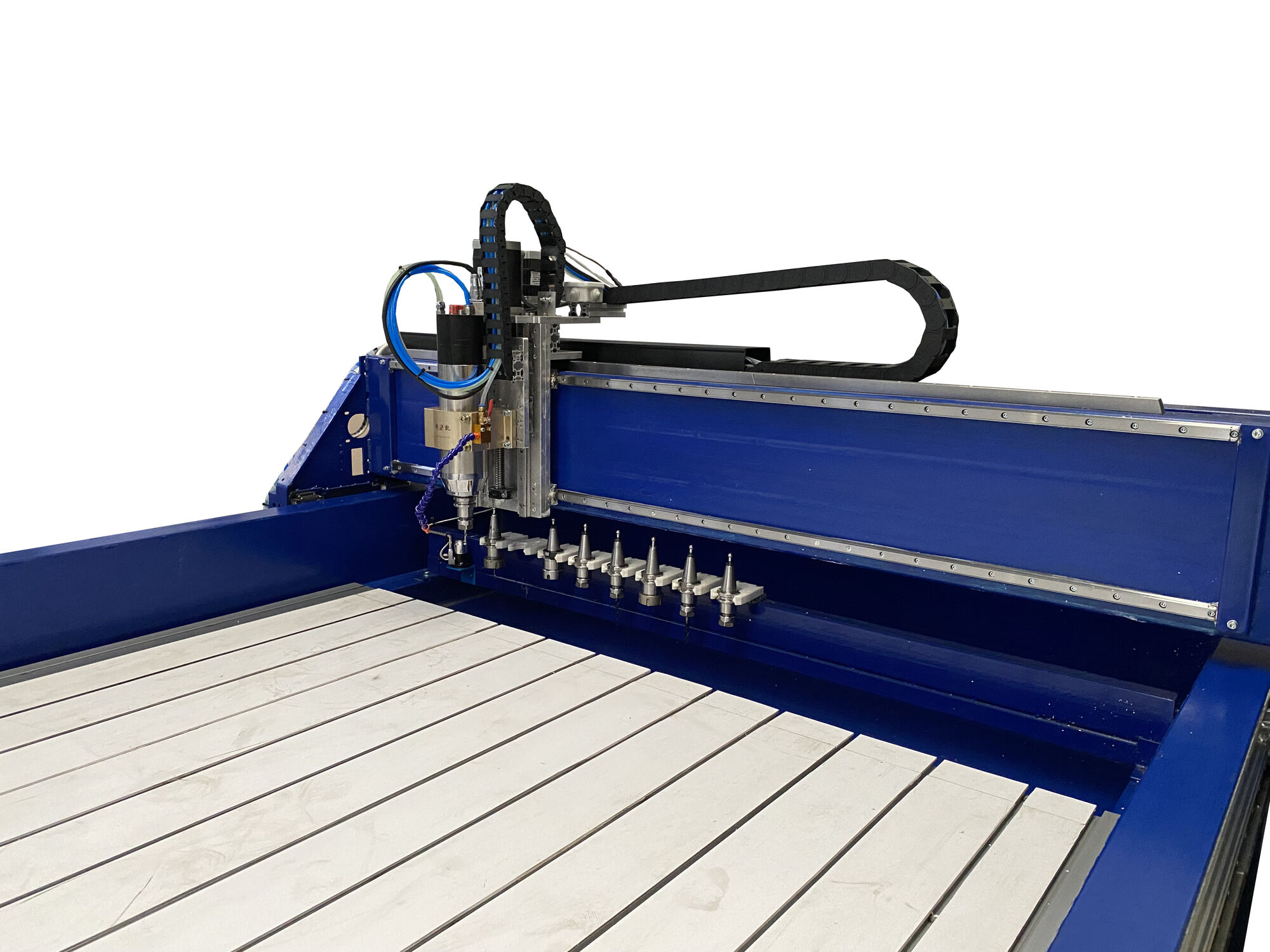

Конструкция ЧПУ станка CNC-STP-ATC с автоматической сменой инструмента позволяет получить большую производительность за счет быстрой смены инструмента в автоматическом режиме. Магазин инструментов от 8 до 12фрез позволяет выполнять большое количество операций разными фрезами в автоматическом режиме. Возможности вести обработку фрезами большиъ диаметров на бОльших скоростях делает станок наиболее перспективным при выполнении больших объемов на производстве. Прочный стол способен выдержать большую массу заготовки при обработке изделий из цветного металла, акрилового (искусственного) камня или других тяжелых материалов.

В качестве направляющих элементов станка используются профильные рельсы в связке с высококачественными подшипниками линейного перемещения. На сегодняшний день использование профильного рельса один из лучших вариантов построения точной механики ЧПУ станка. Плавность хода, отсутствие люфтов – далеко не полный перечень преимуществ, которые дает использование профильных рельс.

Привод станка выполнен на шаговых двигателях NEMA 34 (86*114мм 8,2Нм), позволяющих станку работать без пропуска шагов при значительной нагрузке на режущий инструмент (Под заказ возможна установка шаговых двигателей NEMA 34/150мм/12,4Нм для скоростной резки фрезами больших размеров). Данный станок имеет модификацию cnc-st-servo, оснащенного сервошаговым приводом (обратная связь с управляющими драйверами).

Шаговые двигатели приводятся в движение высококачественными, мощными, дискретными драйверами DM860 (DMA860) фирмы LeadShine. Фирма LeadShine на сегодняшний день является одним из лидеров по производству драйверов и систем управления двигателями ЧПУ. Использование драйверов DM860 позволяет получить:

• Тихий, плавный ход станка благодаря использованию антирезонансного алгоритма
• Высокую точность позиционирования движущихся частей (за счет возможности дробления шага/ настройка микрошага)
• Высокую скорость перемещения (за счет запаса по току)
• Стабильный момент на валу шагового двигателя в широком диапазоне скоростей.

В базовую комплектацию данной модели входит:

• Мощный шпиндель 3,5кВт(возможна установка до 9кВт)
• Алюминиевый рабочий стол с Т-пазом для удобного крепления заготовок
• Надежный профильный рельс по всем осям.

Рекомендуюмые опции:

• DSP-система управления.
• вакуумный стол.

DSP пульт отличается высокой стабильностью, позволяет сделать станок полностью автономным. Загрузка программ производится с flash накопителей (интерфейс USB). Система проста в управлении, надежна и поддерживает обновление управляющей оболочки. Имеется вариант установки как 3х, так и 4х осевой версии данной DSP системы управления станком.

Станок оснащен концевыми датчиками баз (X/Y/Z), облегчающих обнуление машинной системы координат станка и формирование базовых точек.

Имеется возможность установки поворотной оси. Установка поворотной оси с токарным патроном и задней бабкой значительно расширяет функционал станка. Появляется возможность высококачественной обработки цилиндрических тел вращения. Поворотная ось позволяет изготовить фигурные ножки мебели и столов, балясины, другие декоративные элементы и детали. В зависимости от требуемых задач и габаритных размеров обрабатываемых заготовок возможен выбор поворотных осей из широкого ассортимента.

Опционально возможна установка поворотной оси внутрь станины станка. Подобная установка обладает рядом преимуществ, относительно классической ее установке на рабочем столе:

• возможность обработки заготовок большого диаметра (до 300мм) сложной формы
• незадействованную поворотную ось можно накрыть рабочим столом и использовать всю поверхность станка для работ по трем осям таких как раскрой, резьба, и т. д.

Технические характеристики
