Долбежный станок по металлу 7410

Станок позволяет производить как черновую, так и чистовую обработку поверхностей деталей.

Станок рассчитан на эксплуатацию в нормальных условиях металлообрабатывающих цехов машиностроительных заводов при температуре окружающего воздуха от плюс 10 до плюс 40°С.

Система управления станка 7410 выполняется на базе программируемого логического контроллера фирмы SIMENS SIMATIC S7-1200 и панели оператора фирмы SIMENS SIMATIC KP-900 Comfort. Вся информация с датчиков положения (как круговых, так и линейных)  поступает на входы контроллера, где она обрабатывается и затем участвует в формировании сигналов задания положения рабочих органов. Все текущие координаты стола и долбяка отображаются на панели оператора. Также на панель оператора выводятся все аварийные и системные сообщения и реализованы кнопки управления перемещением вспомогательных механизмов. Регулирование скоростей бесступенчатое.

Скорость обратного хода долбяка регулируется независимо от скорости рабочего хода. Привод долбяка обеспечивает плавное врезание резца в заготовку и замедленный выход его из заготовки в конце рабочего хода.

Привод стола обеспечивает быстрые и медленные установочные перемещения стола в поперечном, продольном и круговом направлениях, а также периодические подачи стола в этих направлениях, осуществляемые в момент обратного хода долбяка.

Система управления долбежного станка 7410 диагностирует все сигналы с датчиков, таких как датчики уровня масла, реле давления, датчики ограничения перемещения и многих других и выводит всю необходимую информации о состоянии станка и всех его рабочих органов на панель управления. Данная диагностика позволяет упростить процесс поиска неисправностей и ускорить ввод станка в работоспособное состояние.

На станке применяется выносной станочный пульт NC-110 производства фирмы Балт-Систем, с использованием электронного маховичка.

В качестве привода подач стола и привода движения долбяка применяются преобразователи частоты производства фирмы КЕВ (Германия) в комплекте с  асинхронными двигателями (с принудительной вентиляцией и датчиком обратной связи по скорости).

Линейная измерительная система долбежного станка 7410 на прямолинейных осях станка (продольное и поперечное перемещение). В качестве линейных датчиков используются высокоточные магнитные шкалы со степенью защиты IP64 производства фирмы RENISHAW (Словения). Дискретность сигнала датчиков — 0,005 мм.

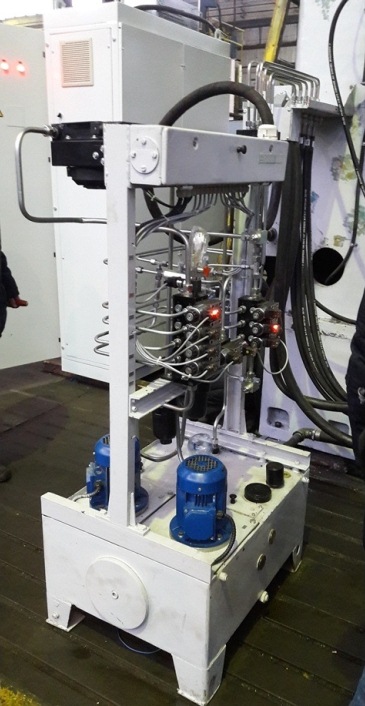

Станция гидравлики модульного типа. Гидрооборудование представляют собой совокупность станций, обеспечивающих работу зажимных устройств, а также смазки всех узлов. Гидрооборудование состоит из гидроагрегата, станции смазки долбёжной головки и дополнительной станции, предназначенной для временной импульсной смазки направляющих каретки и долбяка. Система гидравлики станка обеспечивает автоматический зажим поворотного стола, верхних салазок, поперечины и каретки.

Система смазки стола станка 7410 базируется на той же гидростанции, что и гидросистема. Система смазки станка должна состоять из трёх самостоятельных систем:

• системы смазки долбёжной головки, обеспечивающей смазку направляющих долбяка и привода долбяка;
• систему кратковременной импульсной смазки направляющей каретки и смазки направляющей долбяка при длительной остановке движения долбяка;
• системы смазки стола, обеспечивающей смазку и гидроразгрузку направляющих поперечины, верхних салазок, планшайбы и конечных звеньев приводов подач.

Технические характеристики
