Электроэрозионные проволочно-вырезные станки серии MS-AL

Особенности серии MS-AL:

• Линейные двигатели, отличающиеся отсутствием люфтов, низким трением, долговечностью.
• Высокая степень отклика линейных двигателей позволяет точнее поддерживать межэлектродный зазор, что увеличивает скорость обработки на 8-10% и уменьшает вероятность обрыва электрода-проволоки.
• Разрешение стандартного линейного энкодера может быть увеличено до 0,02 мкм, что обеспечивает плавный контроль скорости обработки, точность контроля положения, повышает качество обработки.
• Высокая точность и повторяемость обработки в том числе на разных станках, на высоких скоростях обработки благодаря применению платы повышения стабильности разряда SD-Master.
• Обработка графита и поликристаллического алмаза (в том числе 5-ти и 6-ти осевые ) с помощью оригинальной платы поджога и стабилизации разряда.
• Минимальный скол края заготовки даже на высоких скоростях обработки.
• Быстрая и стабильная обработки без обрывов электрода-проволоки даже деталей переменной толщины в том числе при обработке в струе диэлектрика, благодаря интеллектуальной системе формирования разрядов.
• Система автозаправки электрода-проволоки обеспечивает контроль за натяжением электрода-проволоки на всех стадиях заправки; пережигание электрода-проволоки; отжиг электрода-проволоки для его выпрямления и упрочнения; быстрое удаление отхода в контейнер.

Преимущества станков серии MS-AL:

• Более экономичный и эффективный генератор обеспечивает большую, по сравнению с другими брендами, скорость обработки деталей различных толщин.
• Автоматический подбор и интеграция технологических режимов в управляющую программу из базы данных, в соответствии с требованиями к обработке.
• Компенсация износа электрода-проволоки.
• Автоматическая оптимизация параметров обработки для достижения максимальной точности обработки углов при сохранении высокой скорости резания.
• Контроль натяжения электрода-проволоки во время обработки и заправки с помощью серво-ролика;
• Автоматический подбор технологических режимов из базы данных в соответствии с условиями обработки и интеграция их в управляющую программу.
• Простой импорт управляющей программы через USB порт, локальную сеть, порт RS232.

Стандартная комплектация:

• Верхнее и нижнее сопла прокачки.
• Алмазные направляющие.
• Контактные щётки.
• Инструмент для снятия алмазных направляющих.
• Латунный электрод-проволока.
• Ящик для инструмента.
• Контейнер для отработанного электрода-проволоки.
• Ёмкость для деионизационной смолы.
• Деионизационная смола.
• Бумажный фильтр.
• Приспособление для выравнивания вертикальности.
• Автоматический охладитель диэлектрика.
• Плат SD-Master.
• Система автоматической заправки электрода-проволоки.

Дополнительные опции:

• Шероховатость Ra 0,08 мк благодаря технологии микроразрядов MST (MS-400SAAL, MS-500SAAL, MS-560SAAL, MS-600SAAL).
• Заправка струёй высокого давления (система предотвращения столкновений оси Z при этом будет недоступна). Обеспечивает заправку электрода-проволоки под углом до ±9° на 100 мм.
• 6-я ось представляет собой поворотный стол, который опережает конкурентов на годы и имеет следующие особенности: класс защиты IP68, что идеально для погружных станков; ось стола может располагаться вертикально или горизонтально; разрешение стола 720 000 импульсов на 1 оборот; отсутствие люфтов.
• Система смазки масляным туманом.
• Блокировка дверцы.
• Трансформатор.
• Сигнальная лампа.
• Система для установки катушек весом до 45 кг.
• Удалённое управление станком.
• Система для использования электрода-проволоки диаметром 0,1 мм.
• Стабилизатор напряжения.
• Система оповещения о тревоге.

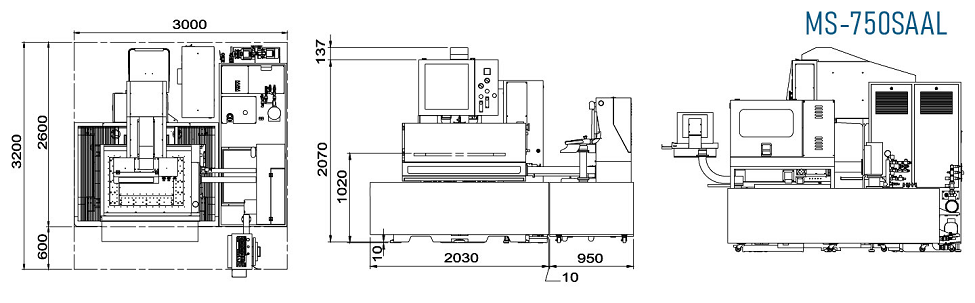

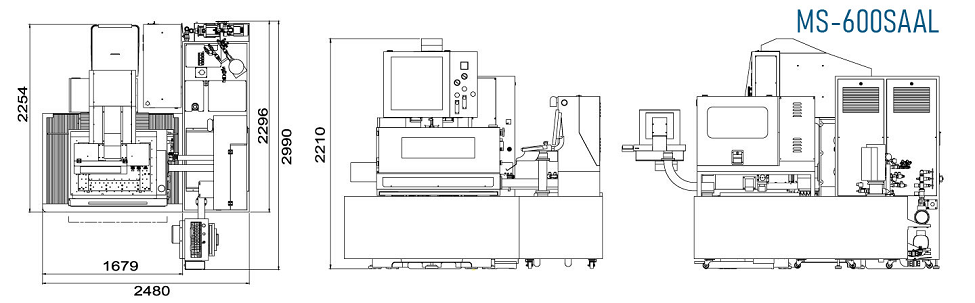

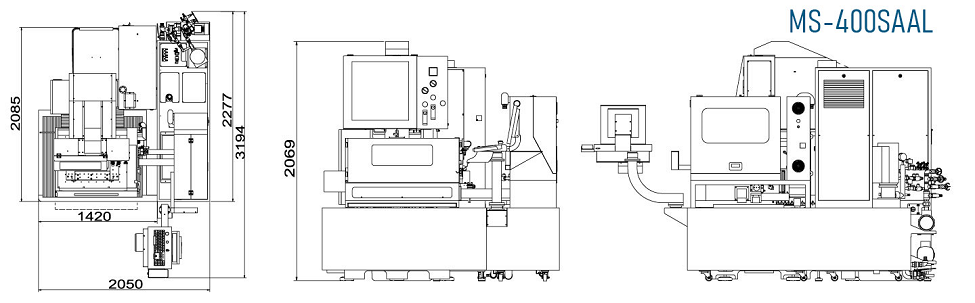

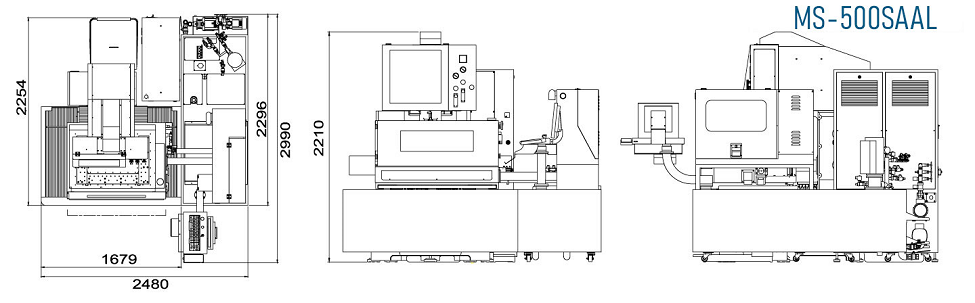

Технические характеристики
