Фрезерные вертикальные обрабатывающие центры серии VTM
- В наличии
В наличии

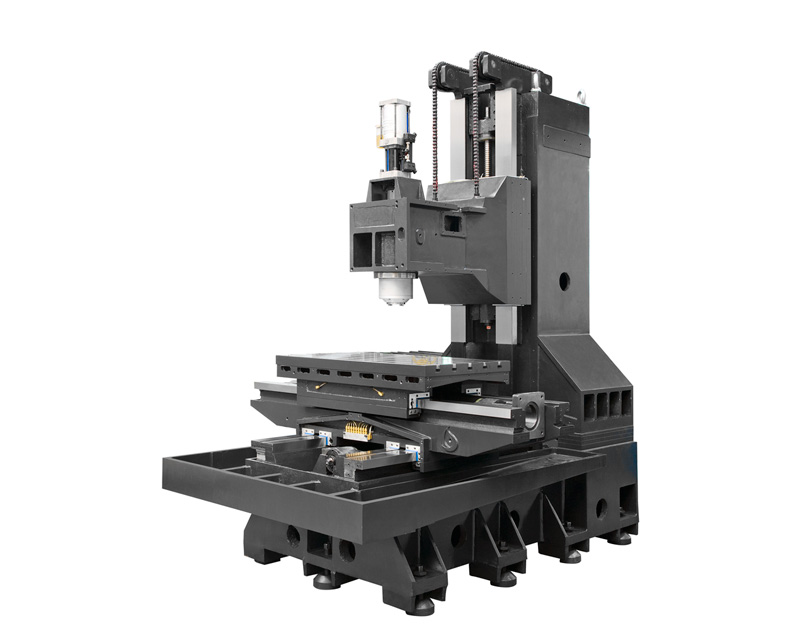

Литая чугунная станина, прошедшая термообработку, обеспечивает устойчивость конструкции к деформациям. ШВП с предварительным натягом класса С3 обеспечивают максимальную точность и долговечность. Предварительное натяжение по всем осям минимизирует термическую деформацию.
Цена по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
VTM3
Стандартная комплектация:
- Контроллер SIEMENS 808D;
- Полностью закрытое защитное ограждение от разбрызгивания СОЖ;
- Серводвигатель шпинделя 3.7/5.5 кВт;
- Шпиндель ВТ40, скорость вращения 8000 Об/мин;
- Теплообменник для электрического шкафа;
- Жесткое нарезание резьбы;
- Интерфейс USB;
- Автоматическая система смазки;
- Система подачи СОЖ;
- Световой индикатор состояния станка;
- Световой индикатор завершения программы;
- Электронный маховик;
- Инструментальный ящик;
- Комплект установочных опор;
- Устройство для смывания стружки;
- Воздушный пистолет;
- Комплект документации на русском языке.
Дополнительная комплектация:
- Контроллер GSK218MC- H;
- Серводвигатель шпинделя 5.5/7.5 кВт;
- Шпиндель, скорость вращения 10000 Об/мин.
VTM6
Стандартная комплектация:
- Полностью закрытое защитное ограждение от разбрызгивания СОЖ;
- Серводвигатель шпинделя 5.5/7.5 кВт;
- Шпиндель ВТ40, скорость вращения 10000 Об/мин;
- 20-позиционное устройство автоматической смены инструмента;
- Теплообменник для электрического шкафа;
- Жесткое нарезание резьбы;
- Ethernet и интерфейс CF Card;
- Автоматическая система смазки;
- Система подачи СОЖ;
- Световой индикатор состояния станка;
- Световой индикатор завершения программы;
- Электронный маховик;
- Инструментальный ящик;
- Комплект установочных опор;
- Устройство для смывания стружки;
- Воздушный пистолет;
- Комплект документации на русском языке.
Дополнительная комплектация:
- Кондиционер для электрического шкафа;
- Маслоохладитель шпинделя ;
- Маслоотделитель;
- 12-позиционное устройство автоматической смены инструмента типа «зонтик»;
- Шпиндель с ременным приводом, скорость вращения 12000 Об/мин;
- Шпиндель с прямым приводом, скорость вращения 12000 Об/мин.

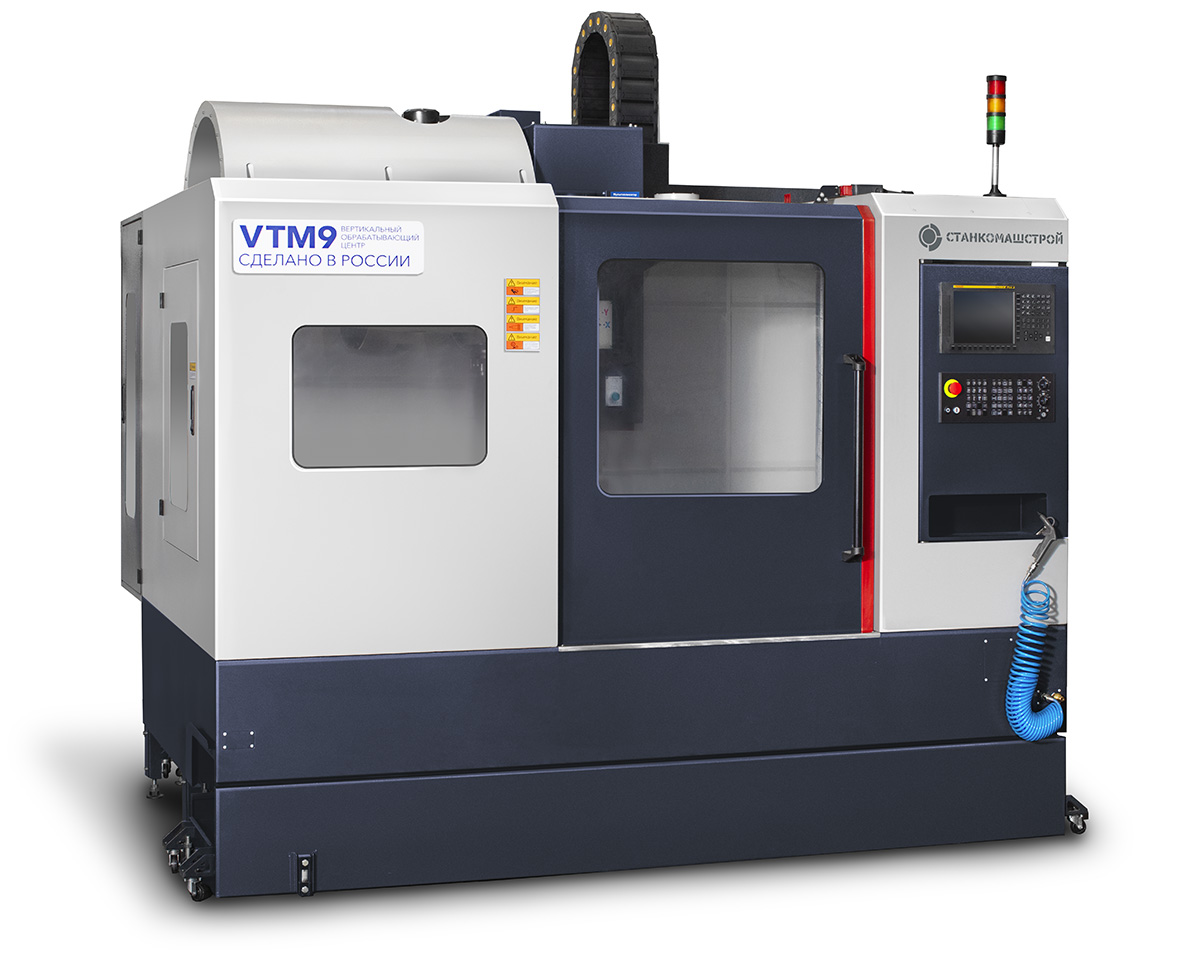

VTM9 / VTM11
Стандартная комплектация:
- Полностью закрытое защитное ограждение от разбрызгивания СОЖ;
- Серводвигатель шпинделя 7.5/11 кВт;
- Шпиндель 10000 Об/мин, BT 40;
- Кондиционер для электрического шкафа;
- Жесткое нарезание резьбы;
- Ethernet и интерфейс CF Card;
- Автоматическая система смазки;
- Система СОЖ;
- Световой индикатор состояния станка;
- Световой индикатор завершения программы;
- Электронный маховик (MPG);
- Инструментальный ящик;
- Комплект установочных опор;
- Устройство для смывания стружки;
- Воздушный пистолет;
- Комплект документации на русском языке.
Дополнительная комплектация:
- 24 позиции устройства автоматической смены инструмента;
- Маслоохладитель шпинделя;
- Маслоотделитель;
- 16-позиционное устройство автоматической смены инструмента типа «зонтик»;
- Шпиндель с прямым приводом, скорость вращения 12000 Об/мин;
- Транспортер для удаления стружки винтового типа;
- 4-ая ось.
VTM13 / VTM15
Стандартная комплектация:
- Полностью закрытое защитное ограждение от разбрызгивания СОЖ;
- Кондиционер для электрического шкафа;
- Жесткое нарезание резьбы;
- Ethernet и интерфейс CF Card;
- Автоматическая система смазки;
- Система СОЖ;
- Рабочий световой индикатор;
- Световой индикатор завершения программы;
- Электронный маховик (MPG);
- Инструментальный ящик;
- Выравнивающие болты и блоки;
- Ручной пистолет СОЖ;
- Воздушный пистолет;
- Руководства по эксплуатации.
Дополнительная комплектация:
- 24 позиции устройства автоматической смены инструмента;
- Маслоохладитель шпинделя;
- 20-позиционное устройство автоматической смены инструмента типа «зонтик»;
- Маслоотделитель;
- Транспортер для удаления стружки винтового типа;
- 4-ая ось.
VTM16 / VTM18
Стандартная комплектация:
- Полностью закрытое защитное ограждение от разбрызгивания СОЖ;
- Кондиционер для электрического шкафа;
- Жесткое нарезание резьбы;
- Ethernet и интерфейс CF Card;
- Автоматическая система смазки;
- Система подачи СОЖ;
- Рабочий световой индикатор;
- Световой индикатор завершения программы;
- Электронный маховик (MPG);
- Инструментальный ящик;
- Комплект установочных опор;
- Ручной пистолет СОЖ;
- Воздушный пистолет;
- Комплект документации на русском языке.
Дополнительная комплектация:
- 24-позиционное устройство автоматической смены инструмента;
- 20-позиционное устройство автоматической смены инструмента типа «зонтик»;
- Транспортер для удаления стружки винтового типа;
- 4-ая ось.
Технические характеристики
| Параметры | Ед. изм. | VTM3 | VTM6 | VTM9 | VTM11 | |
|---|---|---|---|---|---|---|
| Стол | ||||||
| Размер стола | мм | 600×300 | 750×400 | 1050×500 | 1200×550 | |
| Т-образные пазы (ширина х кол-во х расстояние) | мм | 14 х 3 х 100 | 14 х 3 х 125 | 18 х 5 х 100 | 18 х 5 х 100 | |
| Максимальная нагрузка | кг | 200 | 350 | 650 | 800 | |
| Перемещения | ||||||
| Перемещения по осям X/Y/Z | мм | 500/300/400 | 600/400/450 | 800/550/550 | 1100/550/600 | |
| Расстояние от торца шпинделя до стола | мм | 80-480 | 80-530 | 100-650 | 80-680 | |
| Шпиндель | ||||||
| Конус шпинделя | BT40 | BT40 | BT40 | BT40 | ||
| Мощность шпинделя | кВт | 3.7/5.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | |
| Скорость вращения шпинделя | Об/мин | 8.000 | 10.000 | 10.000 | 10.000 | |
| Подача | ||||||
| Ускоренная подача | м/мин | X/Y:20, Z:12 | 48 | 36 | 36 | |
| Скорость резания | мм/мин | 1-10000 | 1-12000 | 1-12000 | 1-12000 | |
| Точность | ||||||
| Точность позиционирования | мм | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
| Точность повторения | мм | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| Габариты и вес | ||||||
| Габариты | мм | 1650х1400х1800 | 2200х2000х2300 | 2750х2180х2500 | 2750х2180х2500 | |
| Вес | кг | 1800 | 3500 | 6000 | 6800 | |
Технические характеристики
| Параметры | Ед. изм. | VTM13 | VTM15 | VTM16 | VTM18 | |
|---|---|---|---|---|---|---|
| Стол | ||||||
| Размер стола | мм | 1400×600 | 1700×600 | 1700×820 | 1900×920 | |
| Т-образные пазы (ширина х кол-во х расстояние) | мм | 18 х 5 х 100 | 18 х 5 х 100 | 14 х 7 х 120 | 18 х 7 х 120 | |
| Максимальная нагрузка | кг | 1000 | 1200 | 2200 | 3000 | |
| Перемещения | ||||||
| Перемещения по осям X/Y/Z | мм | 1300/600/600 | 1500/760/670 | 1600/820/700 | 1800/920/700 | |
| Расстояние от торца шпинделя до стола | мм | 130-730 | 100-770 | 180-880 | 180-880 | |
| Шпиндель | ||||||
| Конус шпинделя | BT40 | BT30 | BT50 | BT50 | ||
| Мощность шпинделя | кВт | 7.5/11 | 11/15 | 15/18.5 | 18.5/22 | |
| Скорость вращения шпинделя | Об/мин | 8.000 | 8.000 | 6.000 | 6.000 | |
| Подача | ||||||
| Ускоренная подача | м/мин | X/Y:32, Z:24 | 24 | 15 | 15 | |
| Скорость резания | мм/мин | 1-12000 | 1-12000 | 1-7000 | 1-7000 | |
| Точность | ||||||
| Точность позиционирования | мм | ±0.004/300 | ±0.004/300 | ±0.005/300 | ±0.005/300 | |
| Точность повторения | мм | ±0.004 | ±0.004 | ±0.005 | ±0.005 | |
| Габариты и вес | ||||||
| Габариты | мм | 3000х2220х2560 | 4100х2600х2560 | 4350х3450х3200 | 4500х3450х3200 | |
| Вес | кг | 7200 | 8500 | 15000 | 17500 | |
