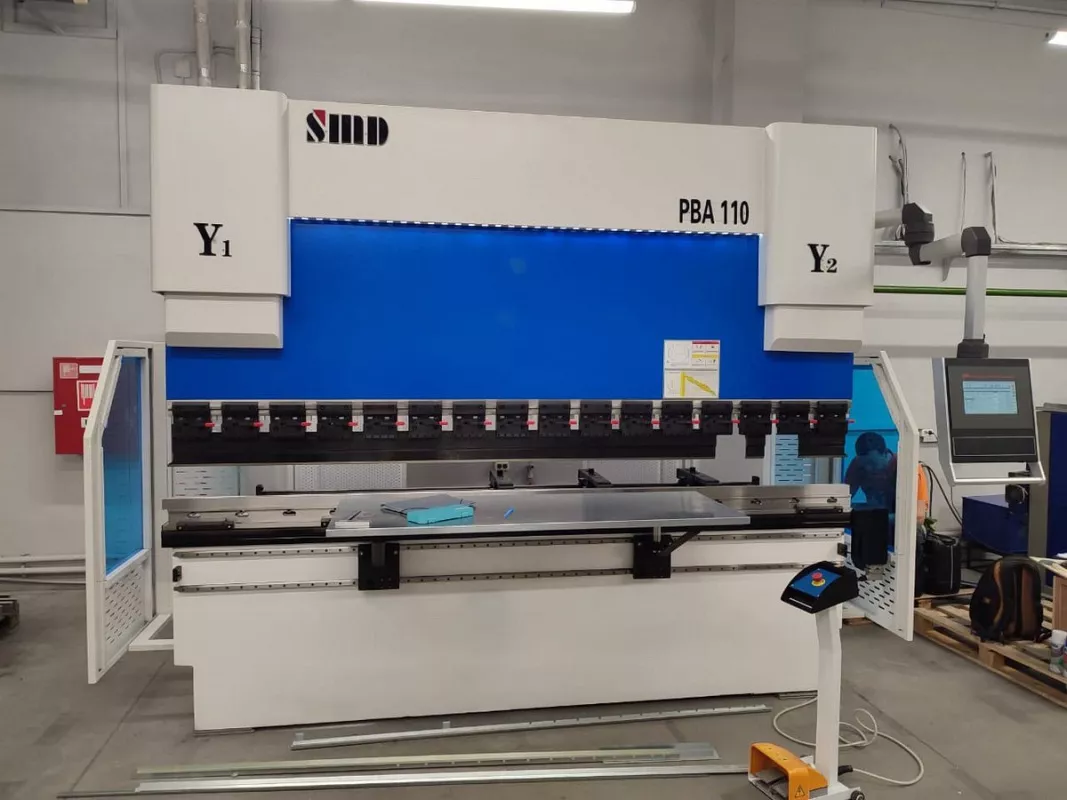

Гидравлические листогибочные прессы SMD PBA

Область применения:

• Машиностроение;
• Автомобильная промышленность;
• Авиационная промышленность;

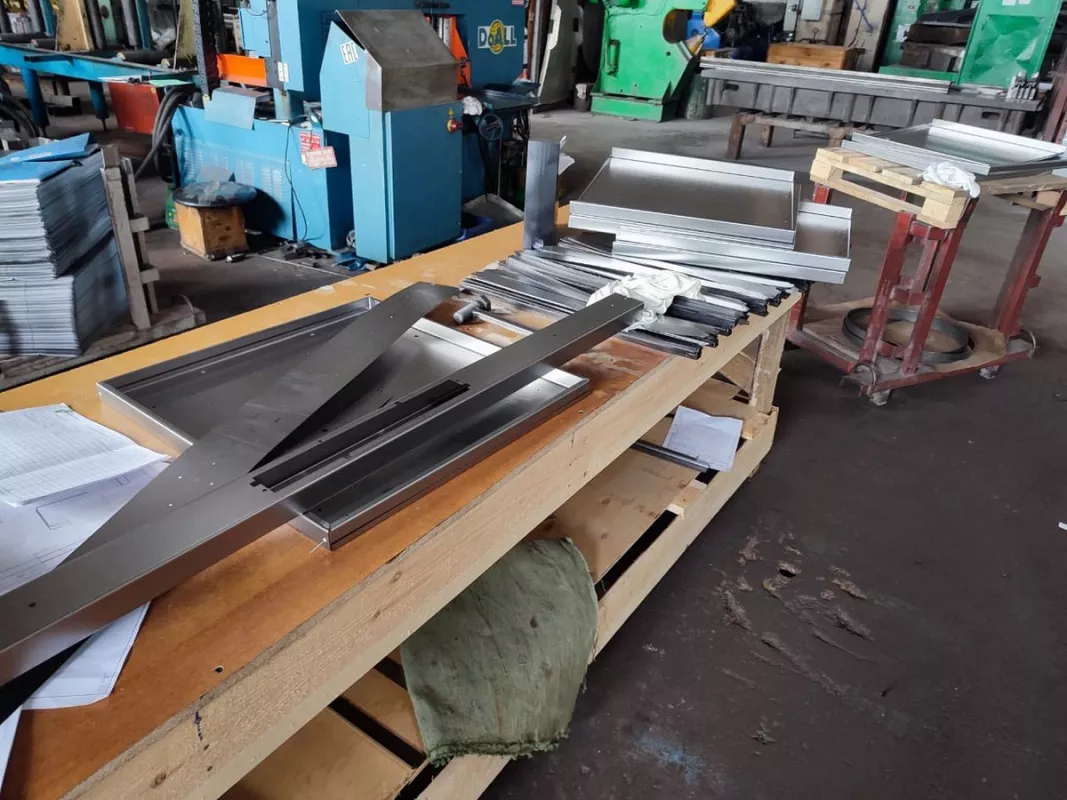

• Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

Конструктивные особенности:

Станина — изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
Системы ЧПУ — прессы оснащаются современными системами ЧПУ от всемирно известных компаний: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).
Система компенсации прогиба — моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

Отличительные особенности:

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Комплектация:

Стандартная:

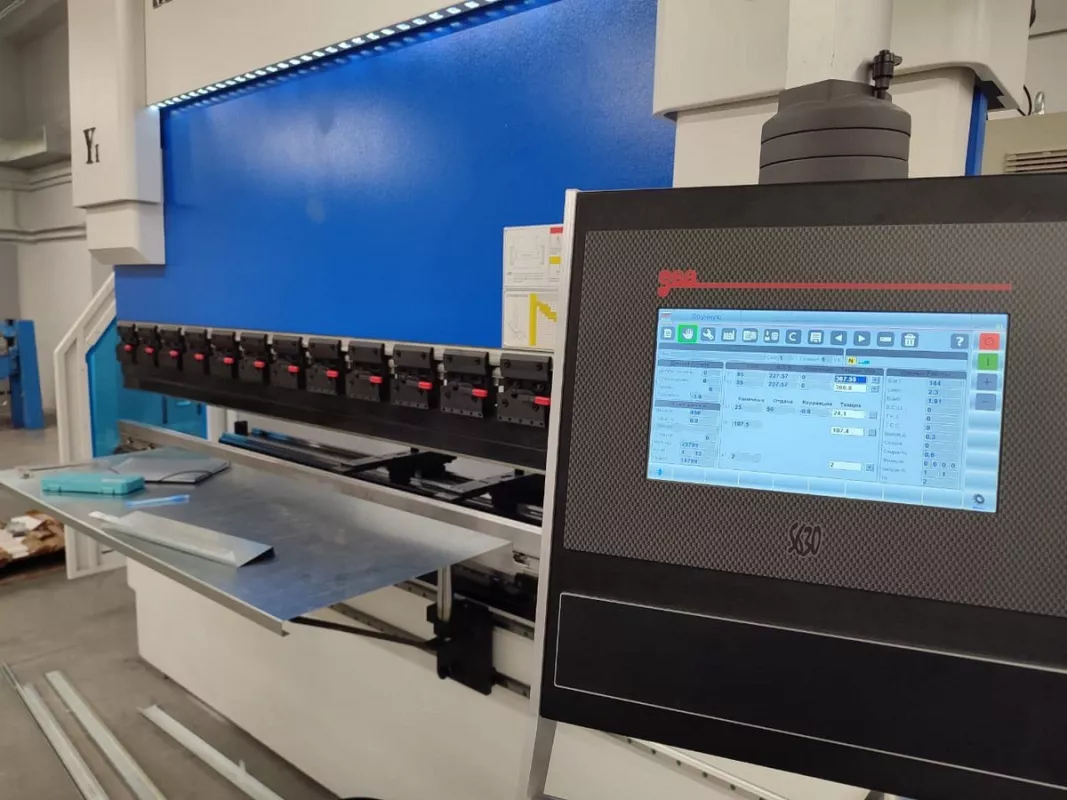

• Системы ЧПУ ESA S630 (Италия)
  2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки.

• Программное обеспечение симуляции процесса гибки

• Электрогидравлическая синхронизация осей Y1 и Y2
  С системой компенсации деформации силовой конструкции за счет крепления на С-образную скобу и линейных датчиков (точность ±0,005 мм).

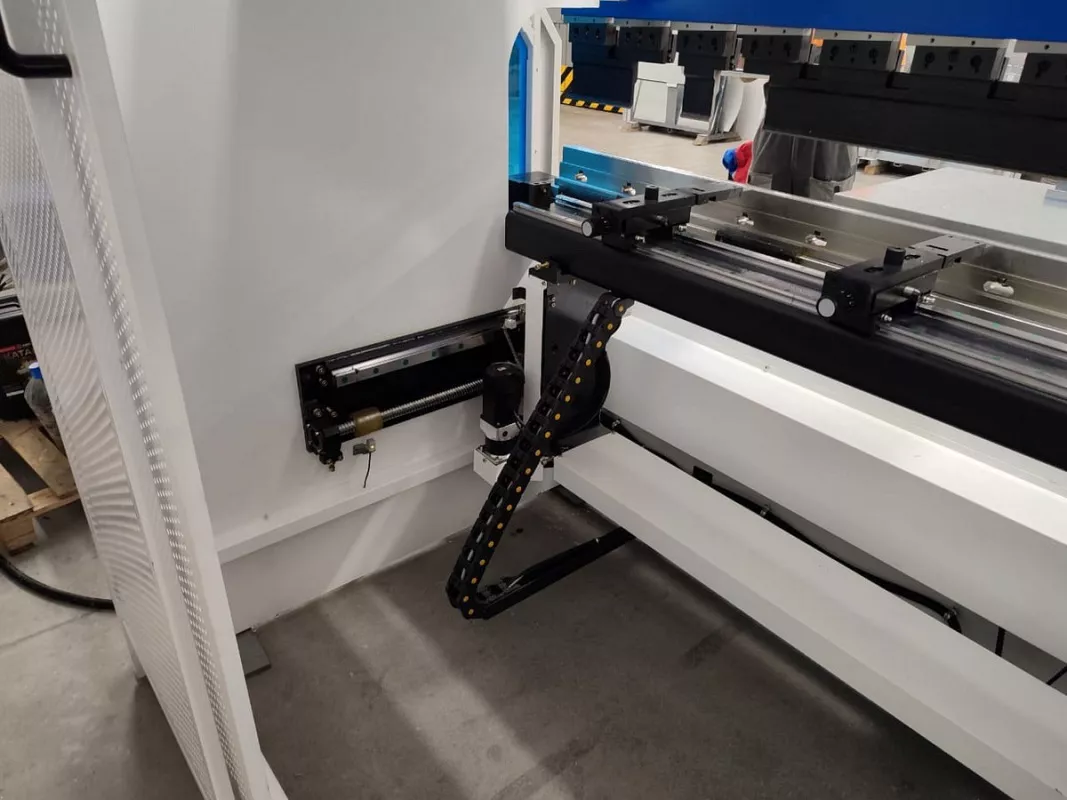

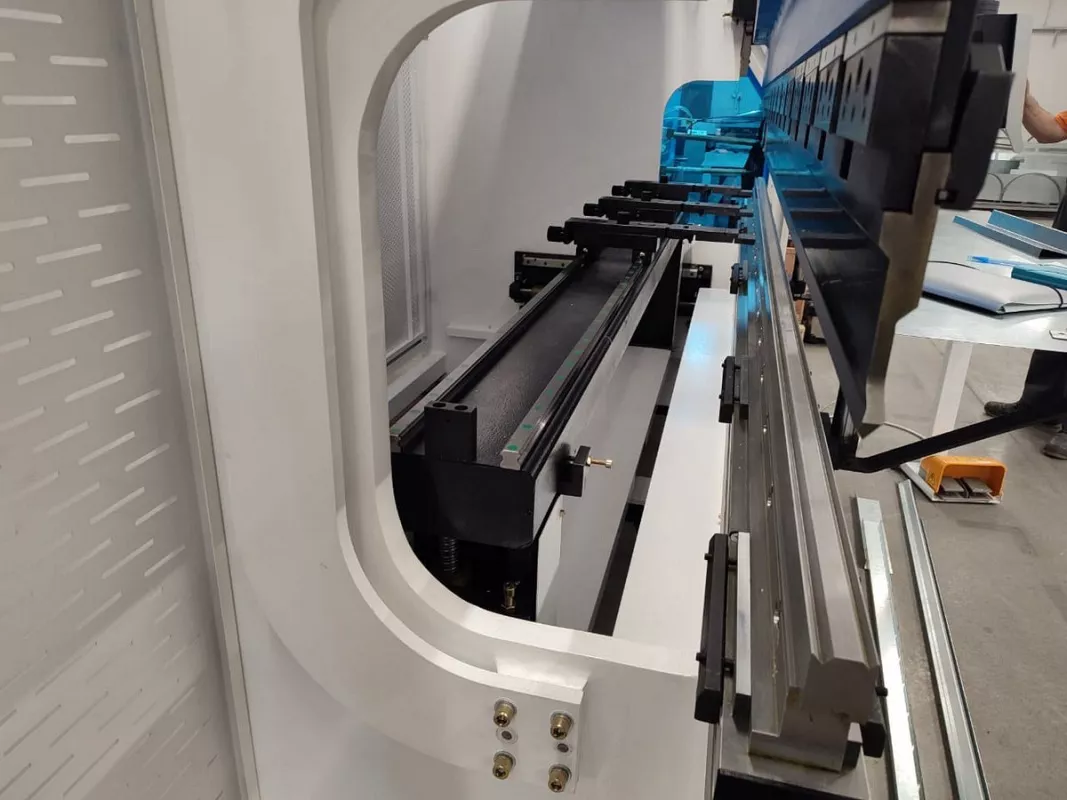

• Электромеханический задний упор
  Автоматическое перемещение по оси X (ход 750 мм).
  Включает три ручных упорных блока с регулировкой по высоте и точной настройкой по оси X.

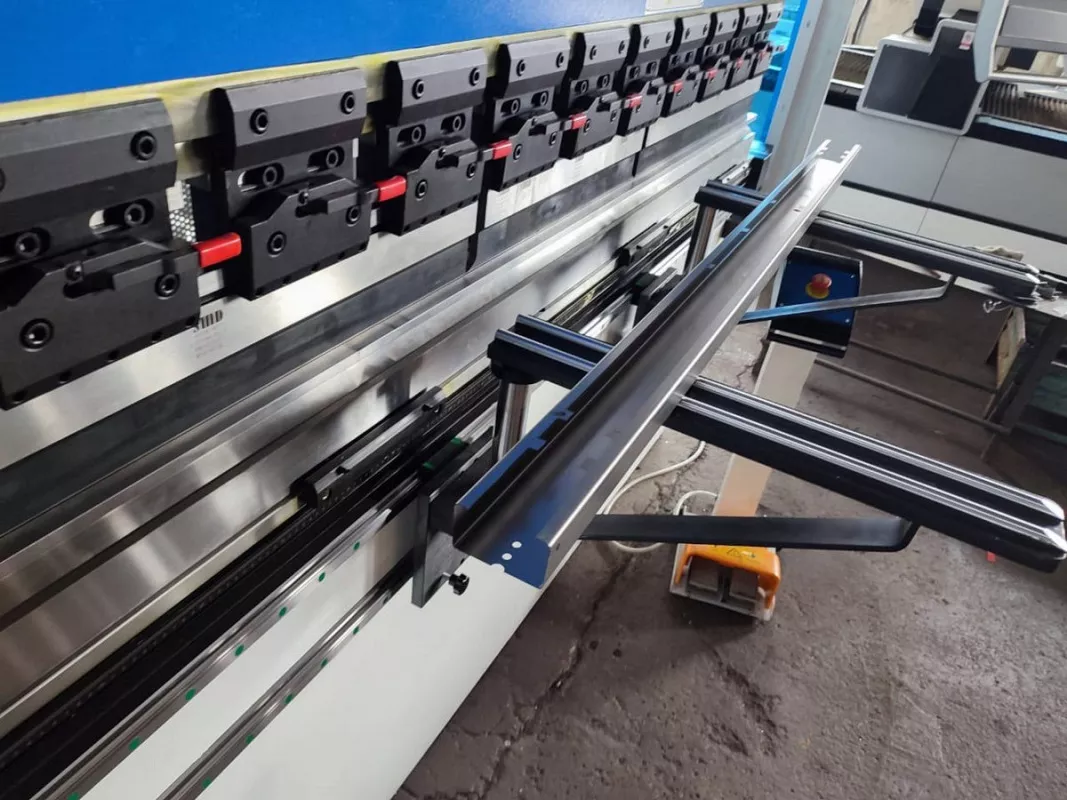

• Два подвижных передних суппорта
  Регулируемые по ширине и высоте.

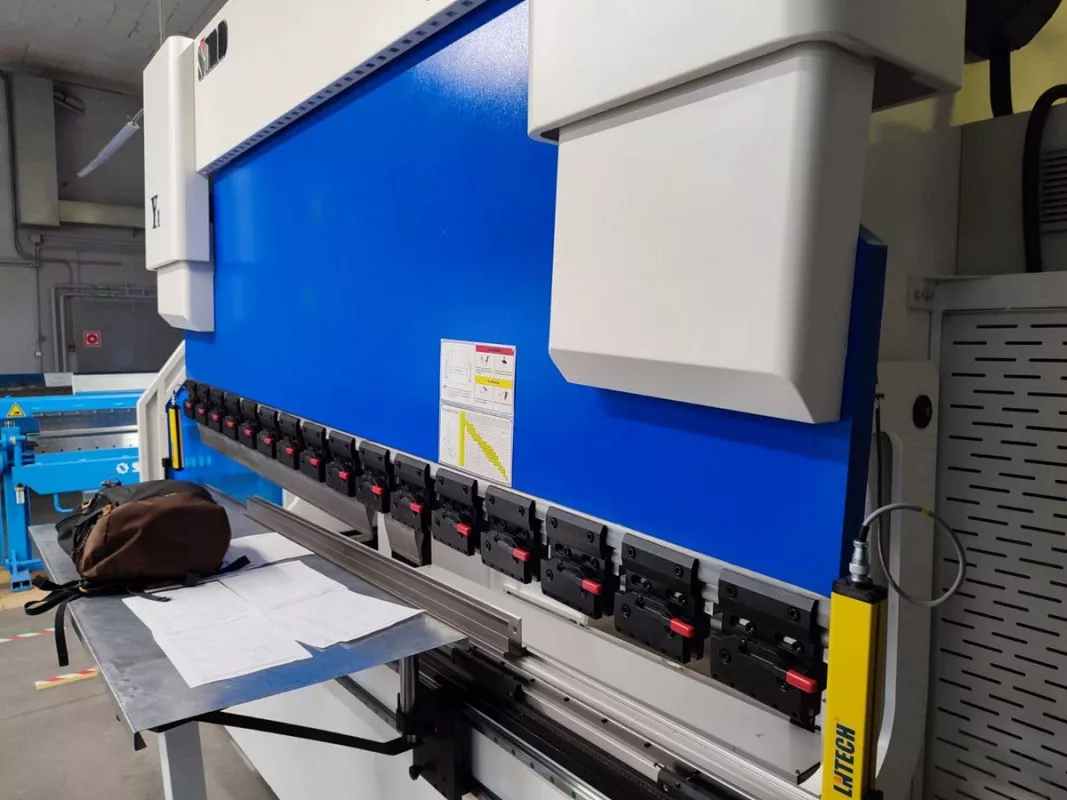

• Комплект секционных держателей для пуансонов
  Быстросъемные, тип: Amada/Promecam.

• Стол под крепление матриц европейского типа (ширина 60 мм).

• Пуансон и матрица
  Индукционно закаленные поверхности (HRC 52-58).

• Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование)
  фирмы WILA (Нидерланды), автоматическая, работает при длине изделий > 2 м, на основе расчетов ЧПУ.

• Подвесной пульт управления и ножная педаль

• Главный двигатель Siemens (Германия)

• Гидравлический насос Sunny (США)

• Гидравлический распределитель и пропорциональная гидравлика

• Системы безопасности и электроника — марки Schnieder (Франция)

Дополнительная:

• Управление осями ЧПУ

  • 2 оси: X, R
  • 4 оси: X, R, Z1, Z2
  • 5 осей: X, X1, R, Z1, Z2
  • 6 осей: X1, X2, R1, R2, Z1, Z2

• Дополнительные пальцы заднего упора

• Широкий стол для установки многоручьевых матриц

• Системы ЧПУ

  • Delem (Нидерланды)
  • Cybelec (Швейцария)
  • ESA (Италия)

• Программное обеспечение

  • «Delem Profile-on-windows» 2D
  • «Delem Profile-on-windows» 3D
  • «V — Bend Offline Software» 3D

• Защитные системы

  • Световая защита фронтальной зоны пресса
  • Лазерная система защиты рук оператора
