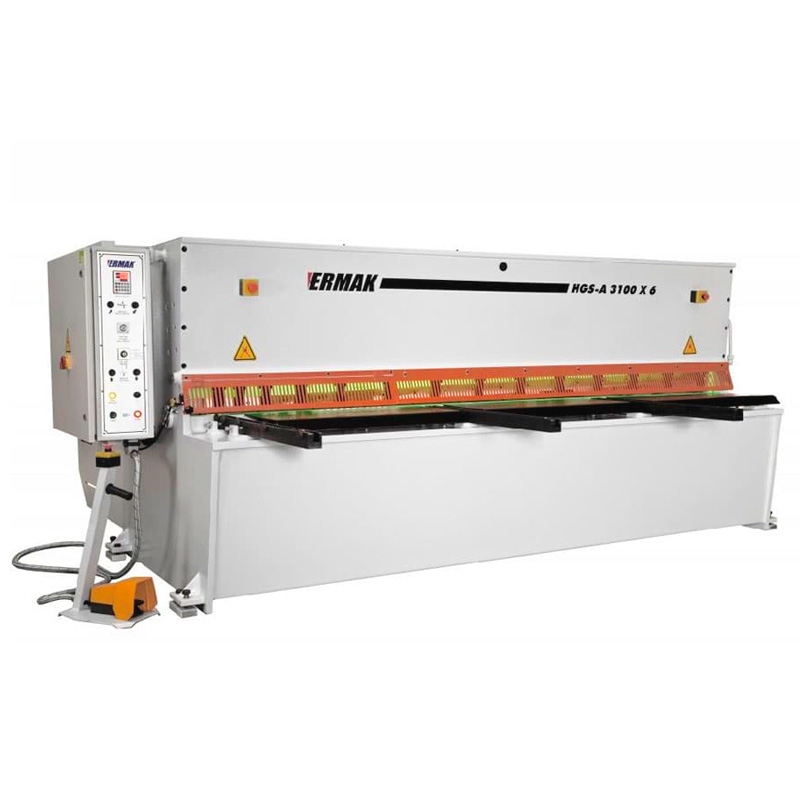

Гильотина Ermaksan HGS с поворотной ножевой балкой
- В наличии
В наличии
Гильотинные ножницы предназначены для резки листового материала (металла, пластика, акрила, полимерных листовых материалов), толщина которых может варьироваться от 4 до 8 мм. В основном, гильотина HGS Ermaksan используются на предприятиях среднего и малого бизнеса для производства различных металлоконструкций.
Корпус машины — это цельный стальной блок с проваренными швами. Благодаря этому он сохраняет свою форму и прочность при работе с большим усилием, тем самым обеспечивая ровную и чистую поверхность среза.
Особо прочные ножи из инструментальной стали, произведенные в Германии, тоже немаловажный фактор, влияющий на высокое качество производимого на них реза. К тому же, скручивание узких полос практически минимальное, так как угол резания у гильотины Ermak минимальный. Можно утверждать, что гидравлические гильотинные ножницы HGS Ermak без проблем выдержат долгие годы эффективной эксплуатации. Для управления всеми функциями станка он укомплектован устройством ЧПУ CYBELEC CYBTOUCH 6 с сенсорным экраном.
Цена по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Преимущества:
- Сварной цельнометаллический корпус, изготовленный на высокоточном оборудовании с использованием самых современных технологий, обеспечивает максимальную жесткость конструкции и точность обработки
- Качающаяся верхняя балка установлена на высокоточных самоустанавливающихся роликовых подшипниках
- Верхняя балка и рабочий стол закрытого коробчатого сечения
- Универсальный механизм быстрой регулировки зазора между лезвиями
- Функция автоматического отвода заднего упора после фиксации листа и возврата в исходное положение после опускания ножа
- Компактный гидравлический узел европейского производства, расположенный под рабочим столом и требующий минимального постоянного ухода
- Легко обслуживаемые гидравлические цилиндры
- Гидравлическая система фиксирования листа перед резом
- Гидравлическая система защиты от перегрузки
- Система точной регулировки положения лезвий
- Полуавтоматическое регулирование высоты хода лезвия позволяет увеличить количество ходов в единицу времени при коротком резе
Боковые направляющие и передние опоры поддержки листа
Позволяют легче работать и загружать материалы на режущую поверхность, что в свою очередь позволяет выполнять работу быстрее.

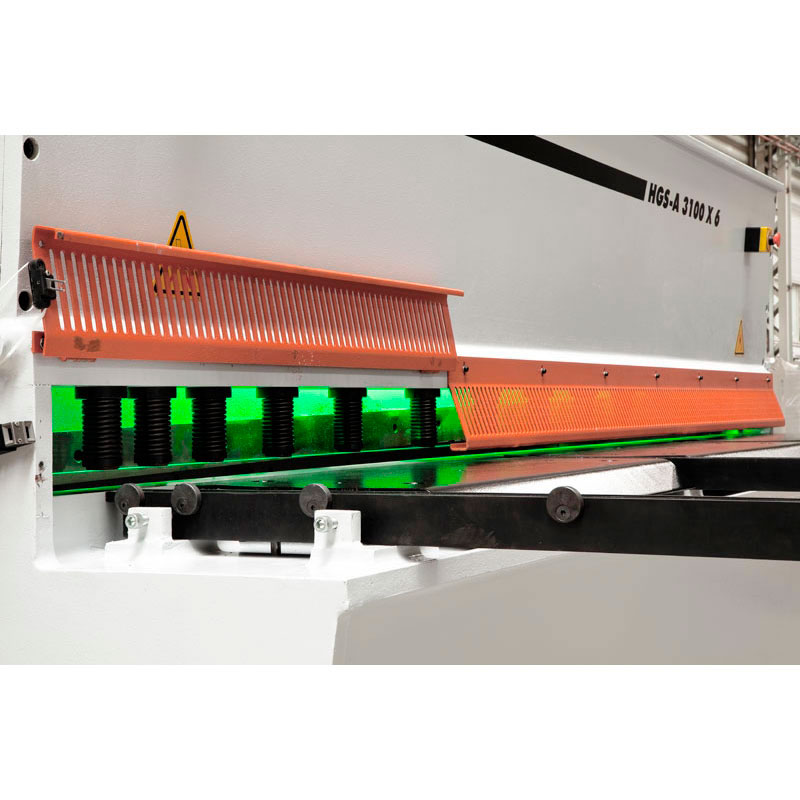

Защита рук оператора
Механическое ограждение линии реза.
Теневая подсветка линии реза
Позволяет осуществлять качественную и чувствительную резку в необходимых местах.
Стандартная комплектация:
- Ножи: 2 режущие кромки — на верхнем ноже, 4 режущие кромки — на нижнем ноже
- Контроллер ERCUT 7
- Моторизированный задний упор — 1000мм, точность позиционирования 0,01 мм
- Передние кронштейны и 1000 мм боковой упор
- Передние, боковые и задние защитные экраны
- Световая защита задней зоны
- Система смещения листа
- Электрические компоненты SIEMENS
- Гидравлическая система Hoerbiger
- Зазор между лезвиями регулируется автоматически при помощи гидравлики
- Насос высокого давления
- Надежные прижимные цилиндры
- Переносная педаль
- Кнопка аварийной остановки
- Линия реза
- Экран защиты пальцев откидывается с одной стороны
Дополнительная комплектация:

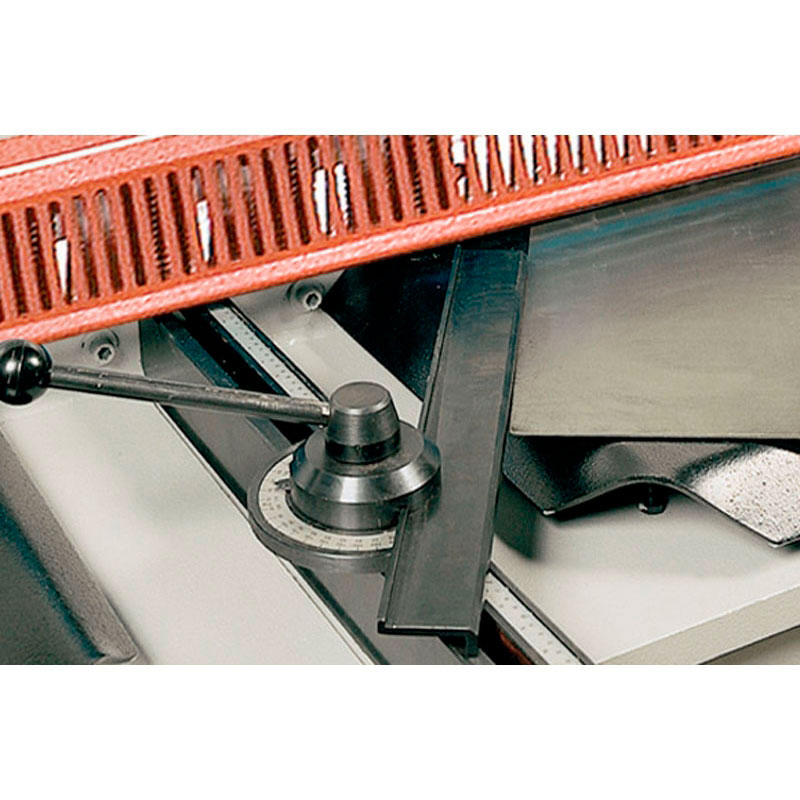

- Угломер
- Боковой упор и опорные кронштейны специальной длины
- Поддержки листов
- Пневматическая система — рычажного типа
- Поддержка листа моноблочного типа
- Охлаждение или подогрев гидравлического масла
- Увеличение рабочих ходов в минуту
- Световая защита рук оператора
- Сдвоенная ножная педаль
- Специальный цвет
- Установка контроллера или электрической панели с другой стороны
- Лазерная подсветка линии реза
- Гильотинные ножницы по запросу заказчика
Технические характеристики
| HGS-A 2100-6 | HGS-A 2600-6 | HGS-A 3100-6 | HGS-A 3600-6 | HGS-A 4100-6 | HGS-A 2100-8 | HGS-A 2600-8 | HGS-A 3100-8 | HGS-A 4100-8 | |
| Длина резки, мм | 2100 | 2600 | 3100 | 3600 | 4100 | 2100 | 2600 | 3100 | 4100 |
| Режущая способность (42 кг/мм2), мм | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 |
| Режущая способность (70 кг/мм2), мм | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
| Угол наклона лезвия, ° | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 |
| Кол-во резов в мин | 28 | 24 | 20 | 17 | 15 | 20 | 18 | 16 | 8 |
| Зазор между ножами, мм | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-1 | 0.05-1 | 0.05-1 | 0.05-1 |
| Скорость заднего упора, мм/сек | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
| Мощность главного двигателя, кВт | 11 | 11 | 11 | 11 | 11 | 15 | 15 | 15 | 15 |
| Мощность двигателя заднего упора, кВт | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
| Емкость масла, л | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 |
| Ход заднего упора, мм | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Длина стола, мм | 2415 | 2900 | 3400 | 3930 | 4430 | 2435 | 2935 | 3435 | 4435 |
| Высота стола, мм | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 950 |
| Ширина стола, мм | 3010 | 3010 | 3010 | 3010 | 3010 | 3040 | 3040 | 3040 | 3040 |
| Длина, мм | 3000 | 3500 | 4000 | 4500 | 5000 | 3025 | 3525 | 4025 | 5050 |
| Ширина, мм | 2410 | 2410 | 2410 | 2410 | 2450 | 2450 | 2450 | 2450 | 2555 |
| Высота, мм | 1640 | 1640 | 1640 | 1650 | 1650 | 2000 | 1700 | 1700 | 1950 |
| Вес, кг | 4500 | 5150 | 5700 | 6600 | 8100 | 5500 | 6300 | 7150 | 10800 |
