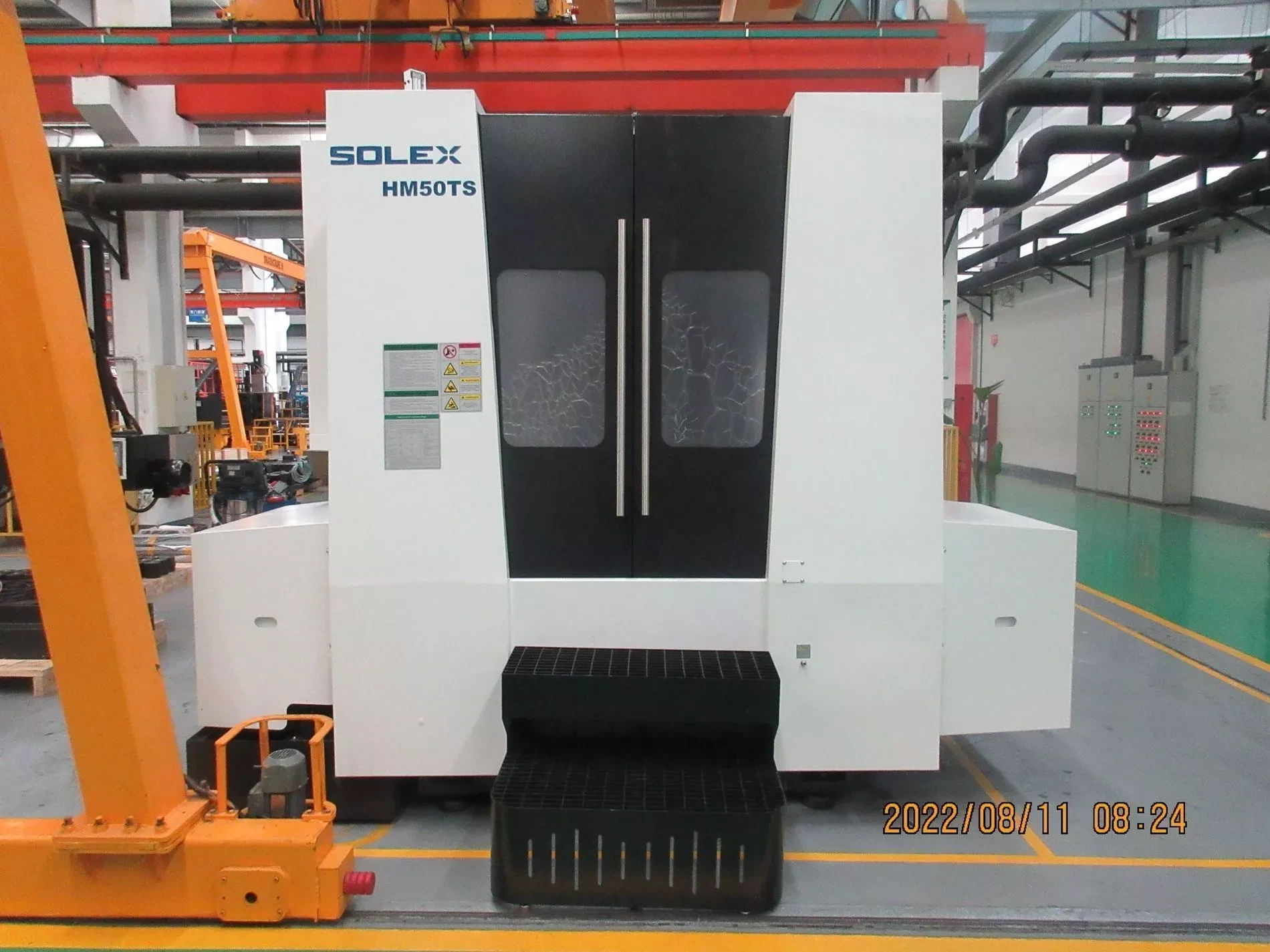

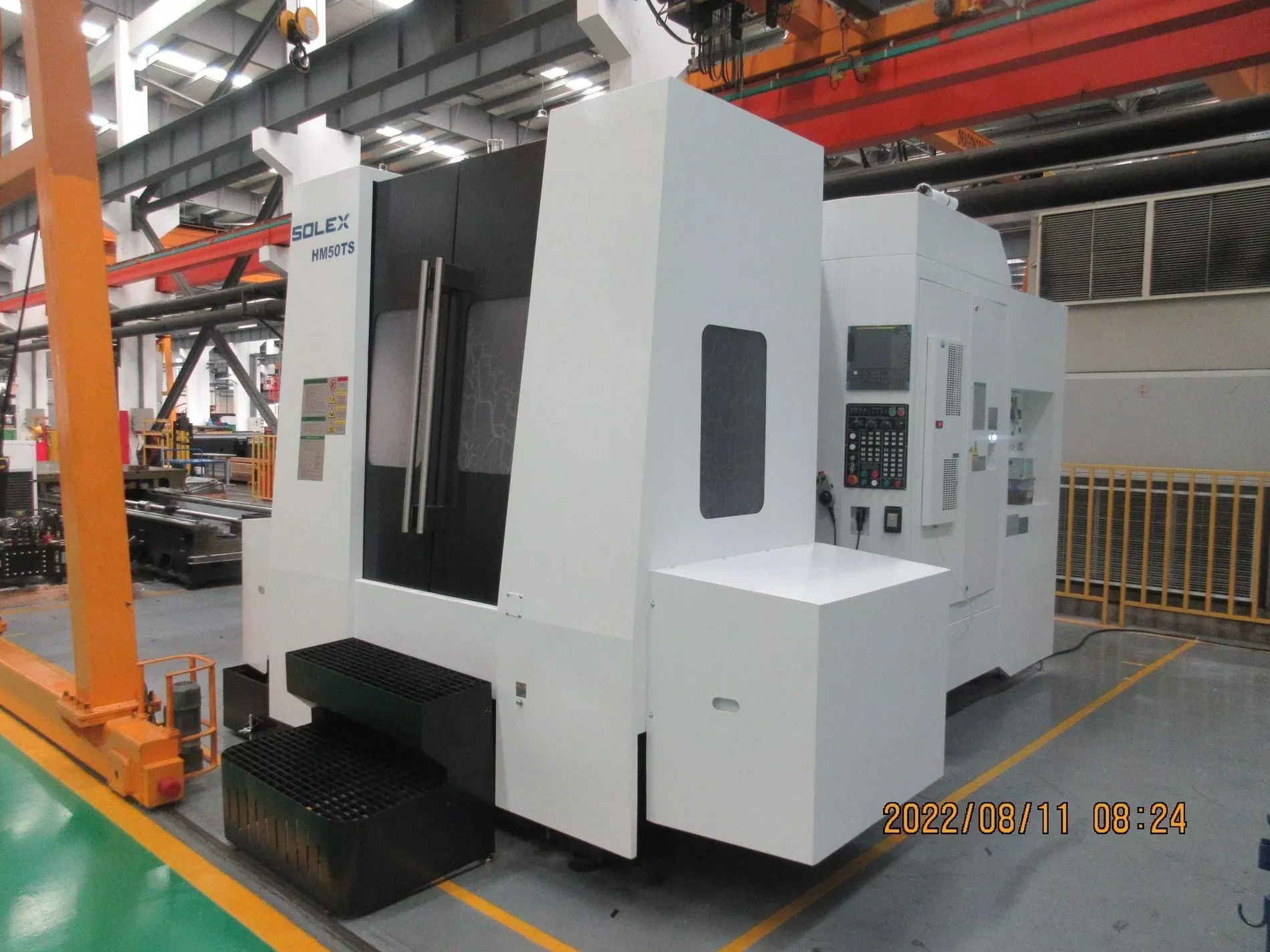

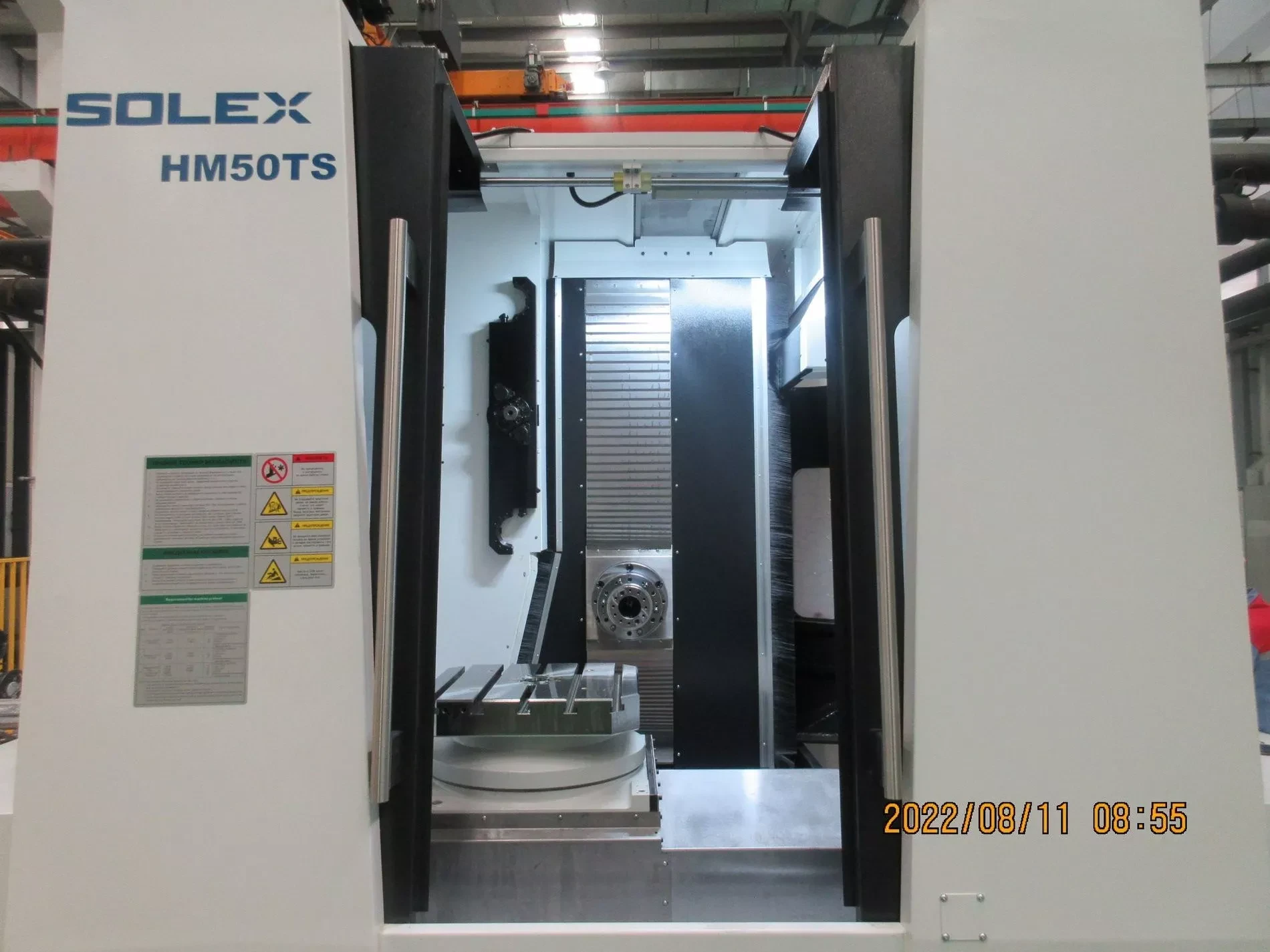

Горизонтально — фрезерный обрабатывающий центр с ЧПУ SH500ST, Solex, Китай

Преимущества и выгоды:

• Основные узлы станка, включая станину, колонну и суппорты, изготовлены из модифицированного высокопрочного чугуна методом литья и покрыты специальным полимерным составом, что обеспечивает станку высокую жесткость и постоянную точность. Применение метода конечных элементов (FEM) при расчетах позволило получить оптимальную конструкцию станины.
• Использование ременного типа привода шпинделя позволяет плавно регулировать частоту вращения шпинделя.  Показатели мощности и крутящего момента при мощности главного двигателя 15 / 18.5 кВт — 143 / 236 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ.
• В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых ходах до 30 м/мин и рабочих до 6 м/мин.

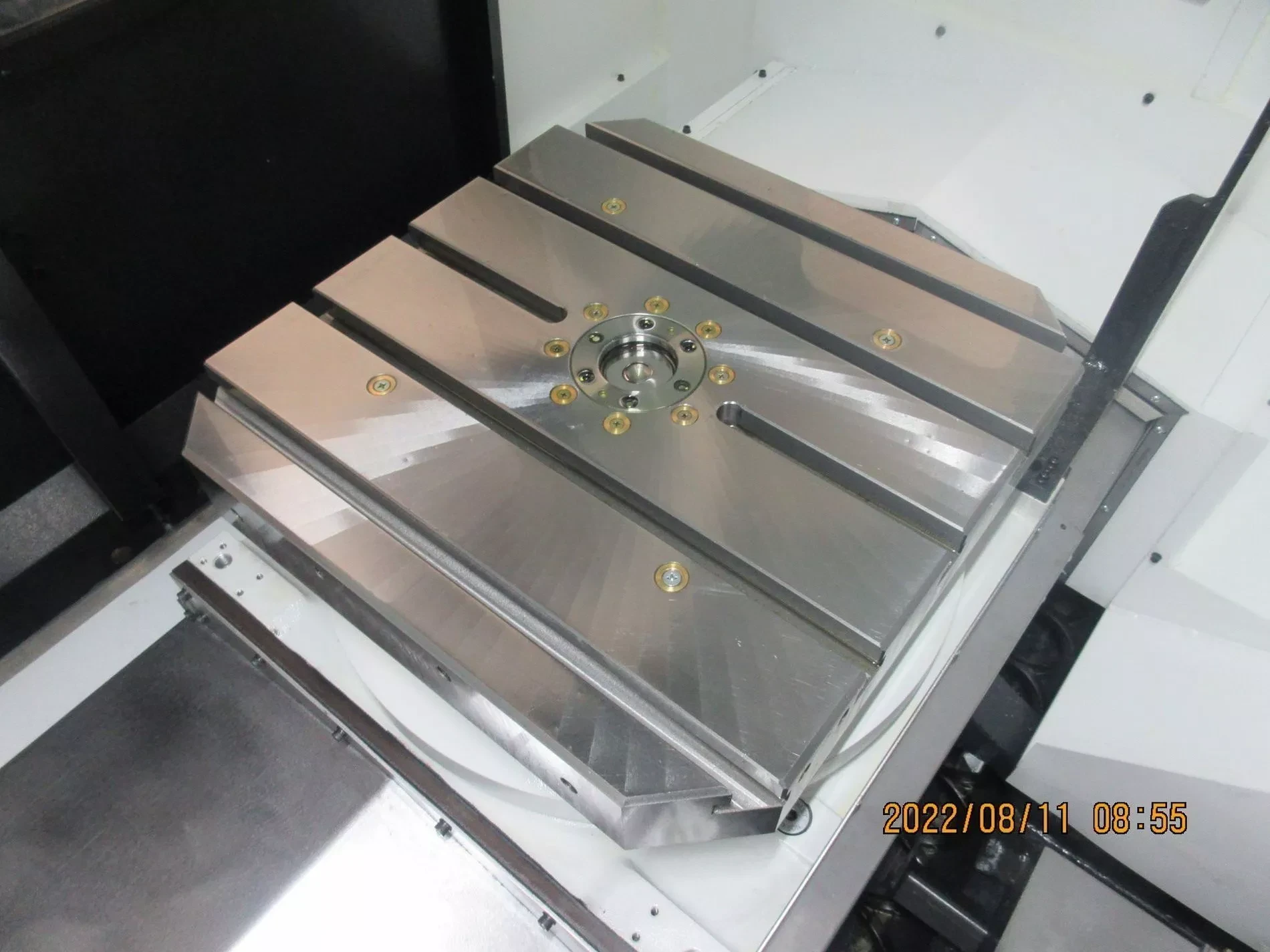

• Поворотный стол 500 х 500 мм фиксируется четырьмя тяговыми стержнями, что обеспечивает его надежную фиксацию, а также точность базирования.
• Установлены  ШВП с преднатягом класса C3 обладает высокой точностью и плавностью, что обеспечивает точность станка и плавность хода подвижных узлов.
• Точность позиционирования ±0,010 мм, повторяемость позиционирования ±0,006 мм — обеспечит изготовление ДСЕ с высоким квалитетом точности — 6-7 степень.

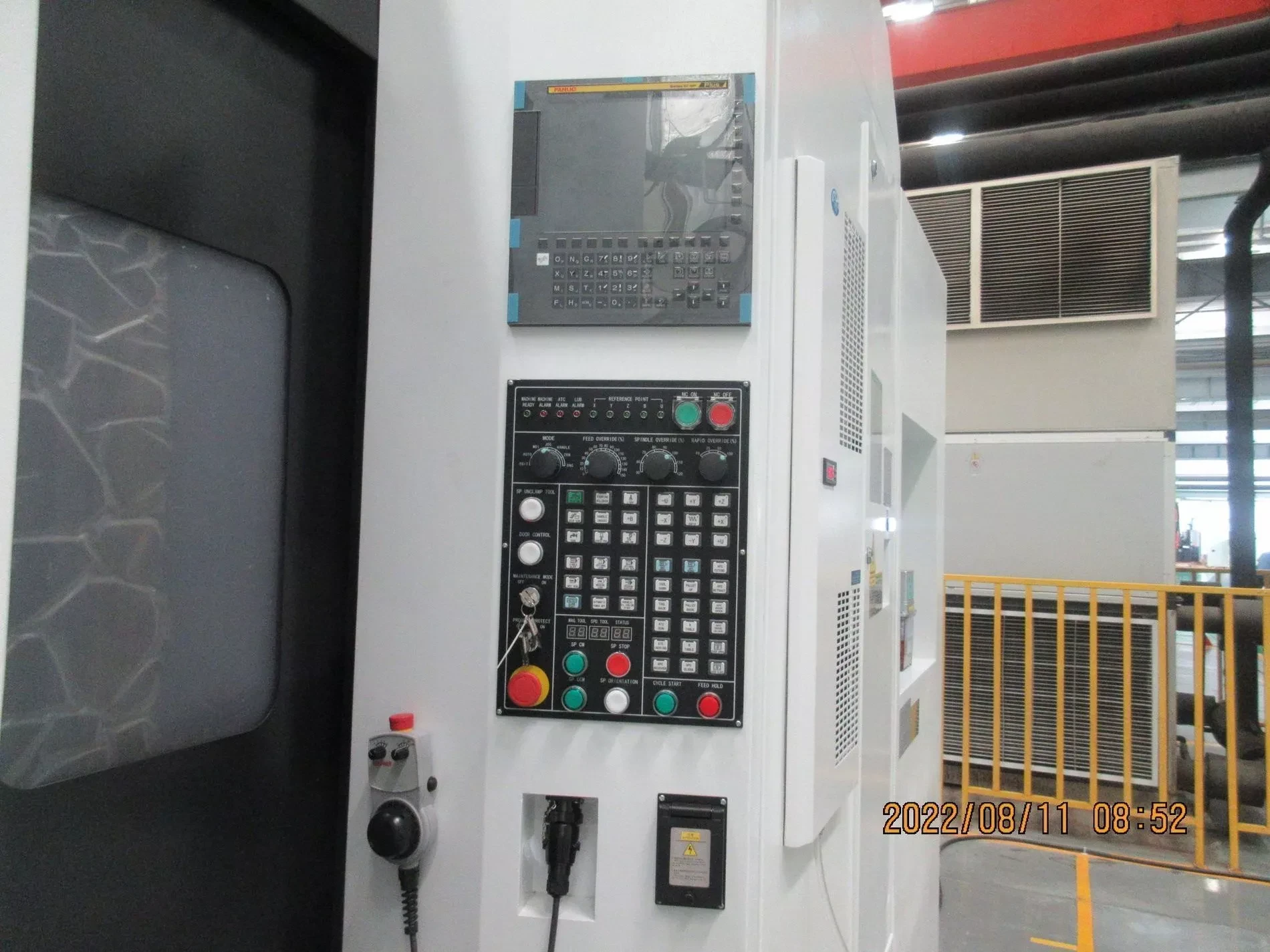

• Оптико-волоконная система передачи данных от ЧПУ Fanuc 0i-MF Plus к приводам минимизирует длительность цикла обратной связи, за счет чего обеспечивается плавность подач, синхронизация между всеми осями и высокая точность.
• Синхронизированное нарезание резьбы метчиком не требует дорогостоящих резьбонарезных патронов и исключает повреждение резьбы из-за сопротивления метчика.
• Конус шпинделя ВТ50 ( BT40) является распространенным — подобрать необходимую оснастку не составит труда .
• СОЖ может подаваться через шпиндель под высоким давлением 20 бар, что позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
• Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
• Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.
