Горизонтальный фрезерный обрабатывающий центр с ЧПУ HMC-1000, Stanza, Китай

Преимущества и выгоды:

• Основные узлы станка — станина, колонна и суппорты — отлиты из модифицированного высокопрочного чугуна и покрыты демпфирующим полимерным составом, что обеспечивает высокую жёсткость и стабильную точность. Оптимизация конструкции методом конечных элементов (FEM) позволила достичь равномерного распределения нагрузок и виброустойчивости; масса станка — 13 тонн, что положительно влияет на общую жёсткость и динамическую стабильность системы.
• Использование редукторного типа привода шпинделя позволяет значительно увеличить крутящи момент до 900 Нм на 1 передаче. Тем самым повысить производительность обработки, особенно для чернового фрезерования. Показатели мощности и крутящего момента при мощности главного двигателя 22/26 кВт — 700 / 900 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ при максимальной скорости вращения до 6000 об/мин
• В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых ходах до 24 м/мин и рабочих до 6 м/мин.
• Поворотный стол 630х630 мм фиксируется четырьмя тяговыми стержнями, что обеспечивает его надежную фиксацию, а также точность базирования.
• Установлены  ШВП с преднатягом класса C3 обладает высокой точностью и плавностью, что обеспечивает точность станка и плавность хода подвижных узлов.

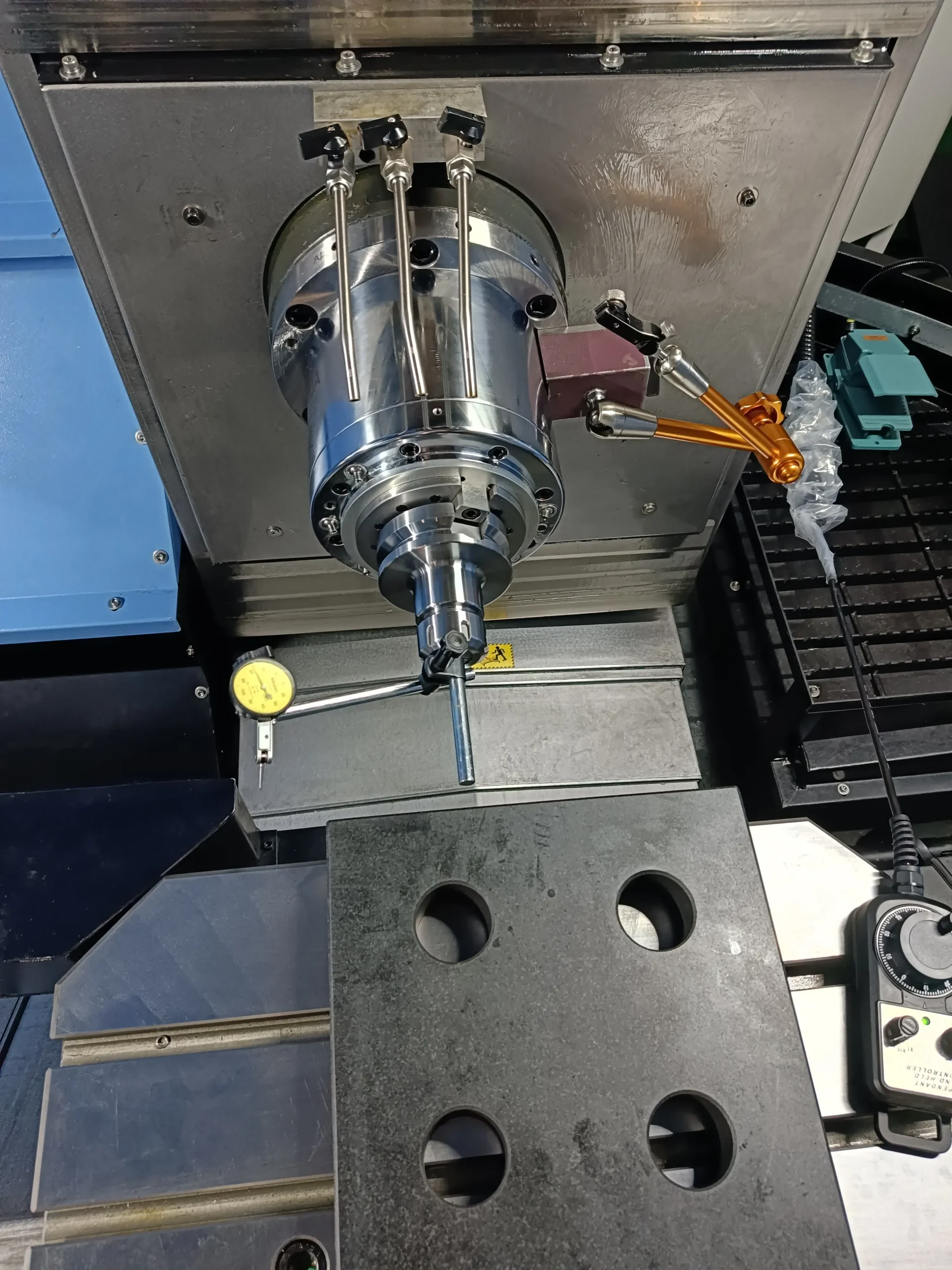

• Точность позиционирования ±0,005 мм, повторяемость позиционирования ±0,003 мм — обеспечит изготовление ДСЕ с высоким квалитетом точности — 6-7 степень.
• Оптико-волоконная система передачи данных от ЧПУ Fanuc 0i-MF Plus к приводам минимизирует длительность цикла обратной связи, за счет чего обеспечивается плавность подач, синхронизация между всеми осями и высокая точность.
• Синхронизированное нарезание резьбы метчиком не требует дорогостоящих резьбонарезных патронов и исключает повреждение резьбы из-за сопротивления метчика.
• Конус шпинделя ВТ50 является распространенным — подобрать необходимую оснастку не составит труда. Инструментальная система – магазин с манипулятором минимум на 24 позиции обеспечивает высокую степень технологичности, а так же фрезы большого диаметра до 200 мм.
• СОЖ может подаваться через шпиндель под высоким давлением 20 бар, что позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.

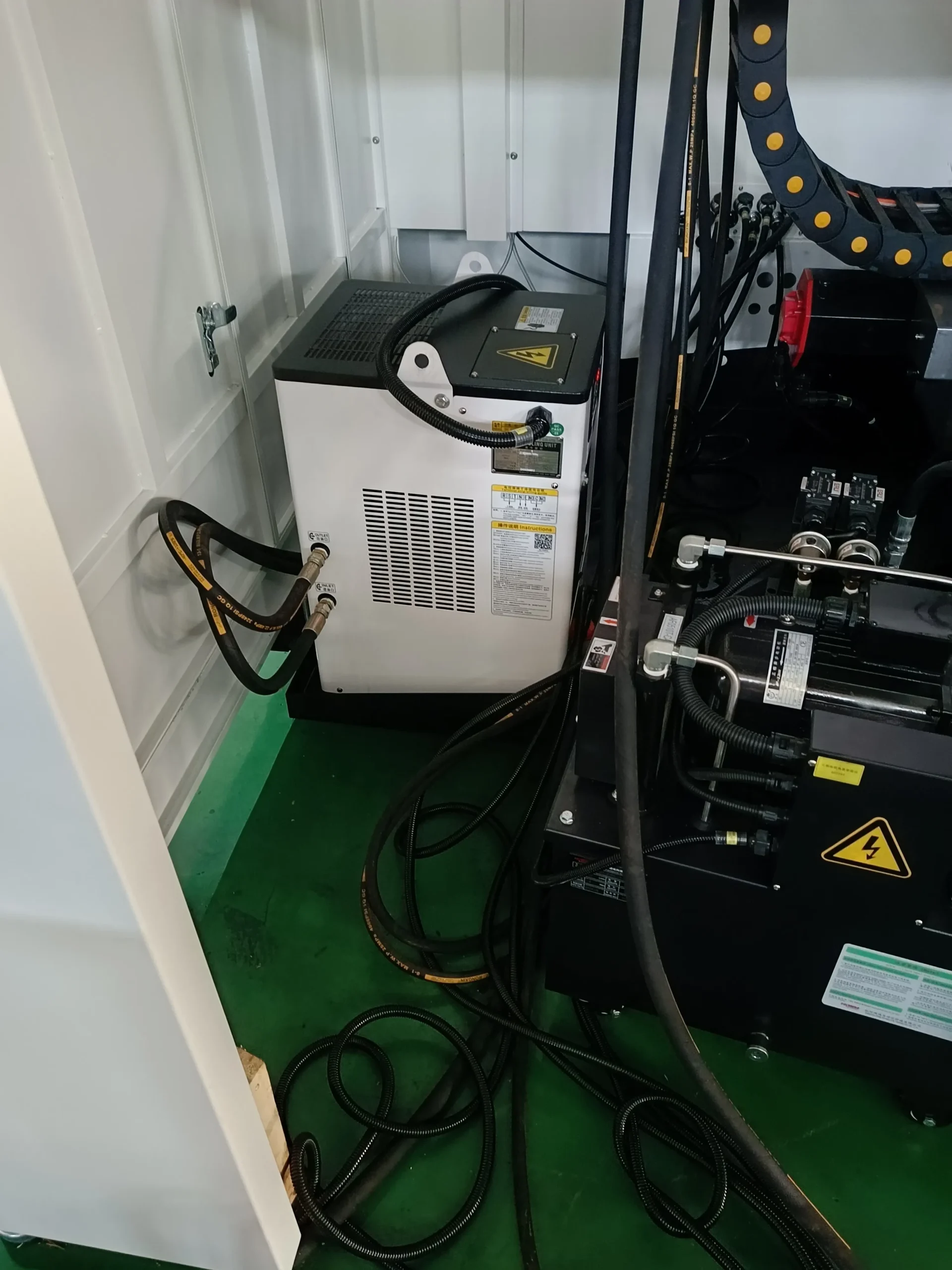

• Масляное охлаждение шпинделя и редуктора в стандарте  — сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
• Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Функция ЧПУ: М30 – автоматическое отключение
• Трансформатор
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью (пост. / 30 мин.) 15 / 18,5 кВт (Fanuc)
• Ременный привод шпинделя 8 000 об/мин
• Конус шпинделя MAS403 ВТ-50
• Охлаждение шпинделя масляное
• Система подачи СОЖ через шпиндель под высоким давлением, 30 Бар

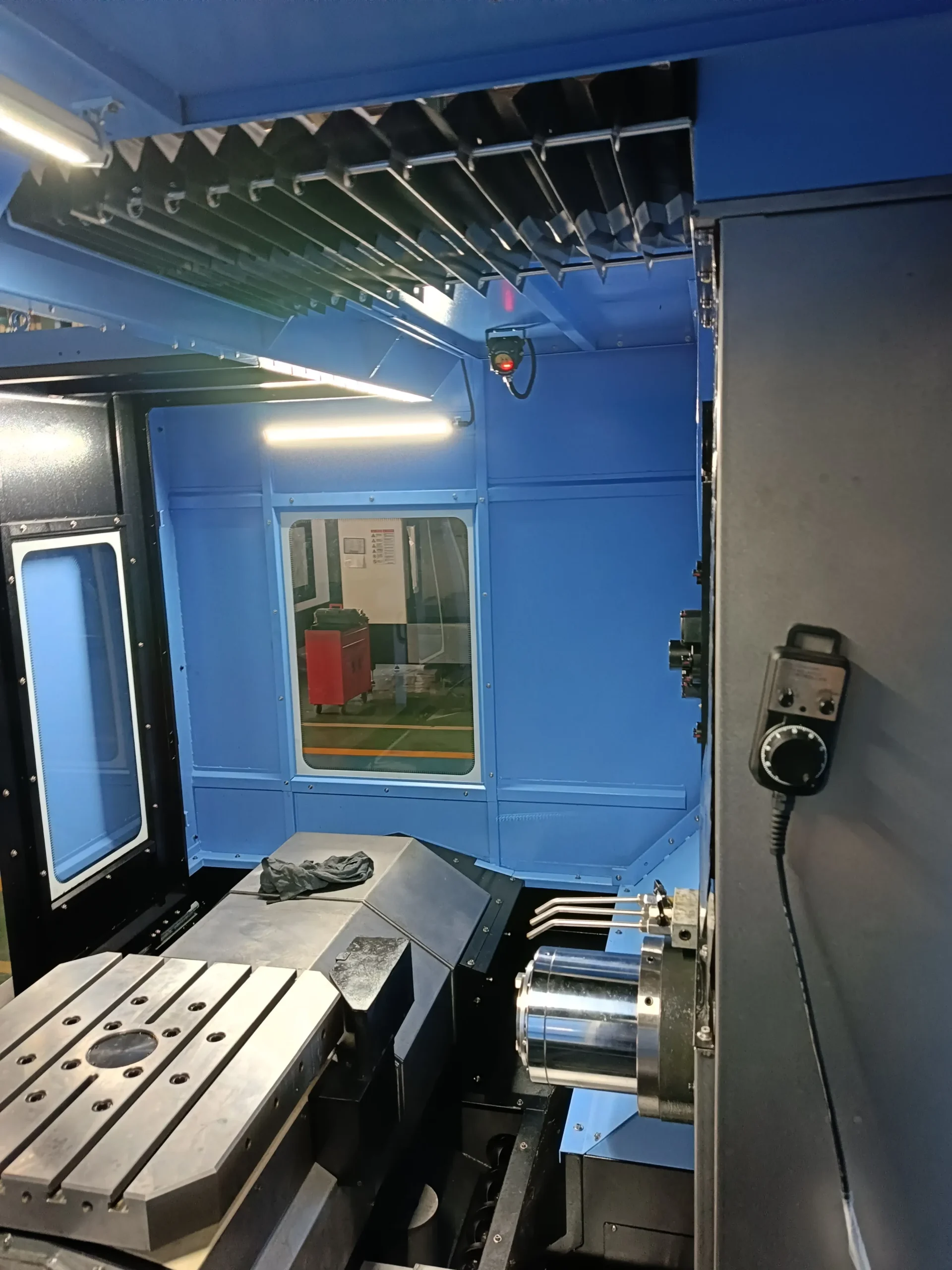

• Поворотный стол 1000×1000 мм, ось B, дискретность 0.001 град

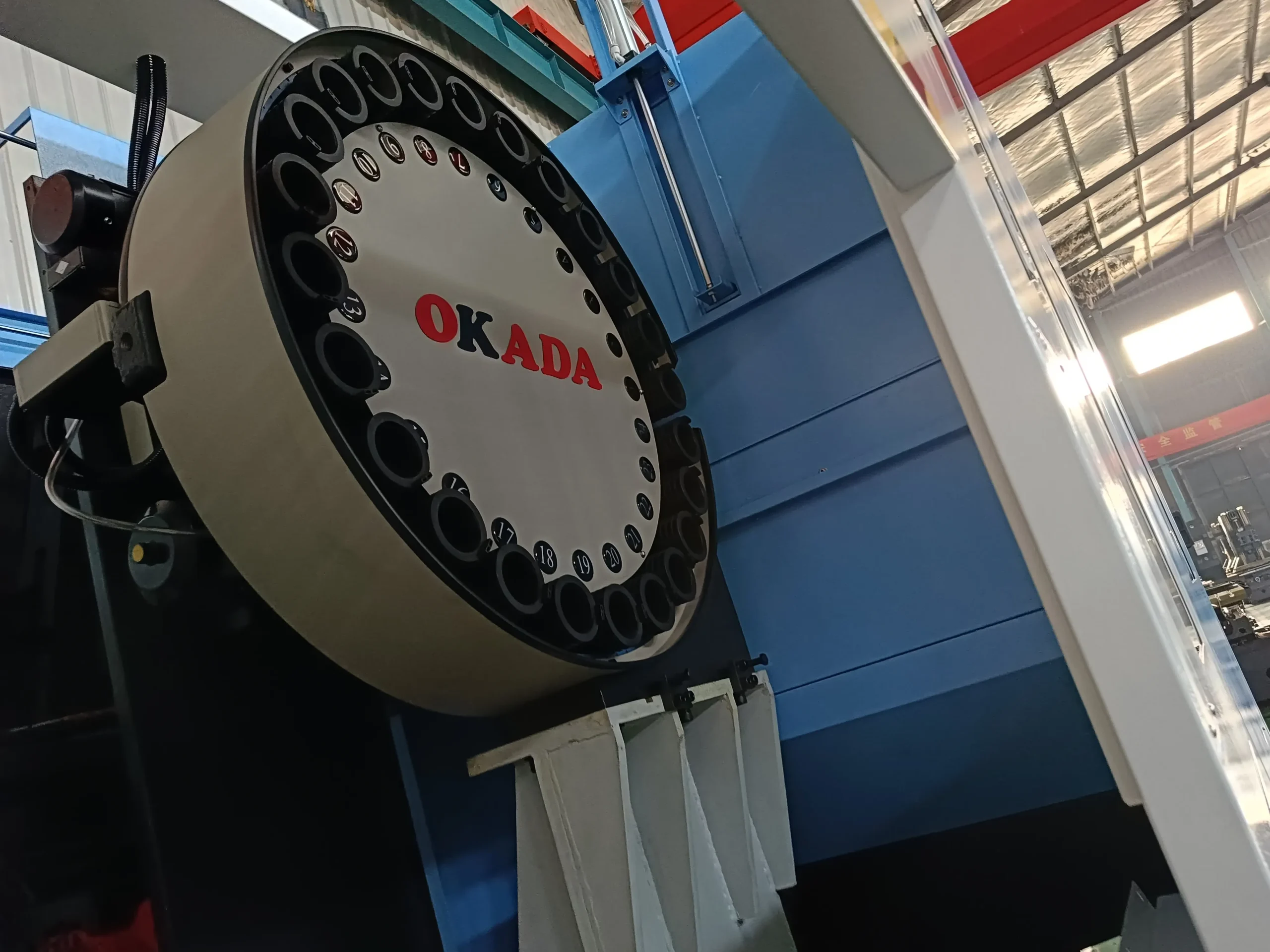

• Инструментальный магазин на 24 позиции, с манипулятором
• Подготовка для установки системы измерения инструмента Renishaw ТS27R
• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки ленточного типа
• Система смазки автоматическая централизованная
• Система подачи СОЖ поливом из сопел на торце шпинделя
• Маслоотделитель

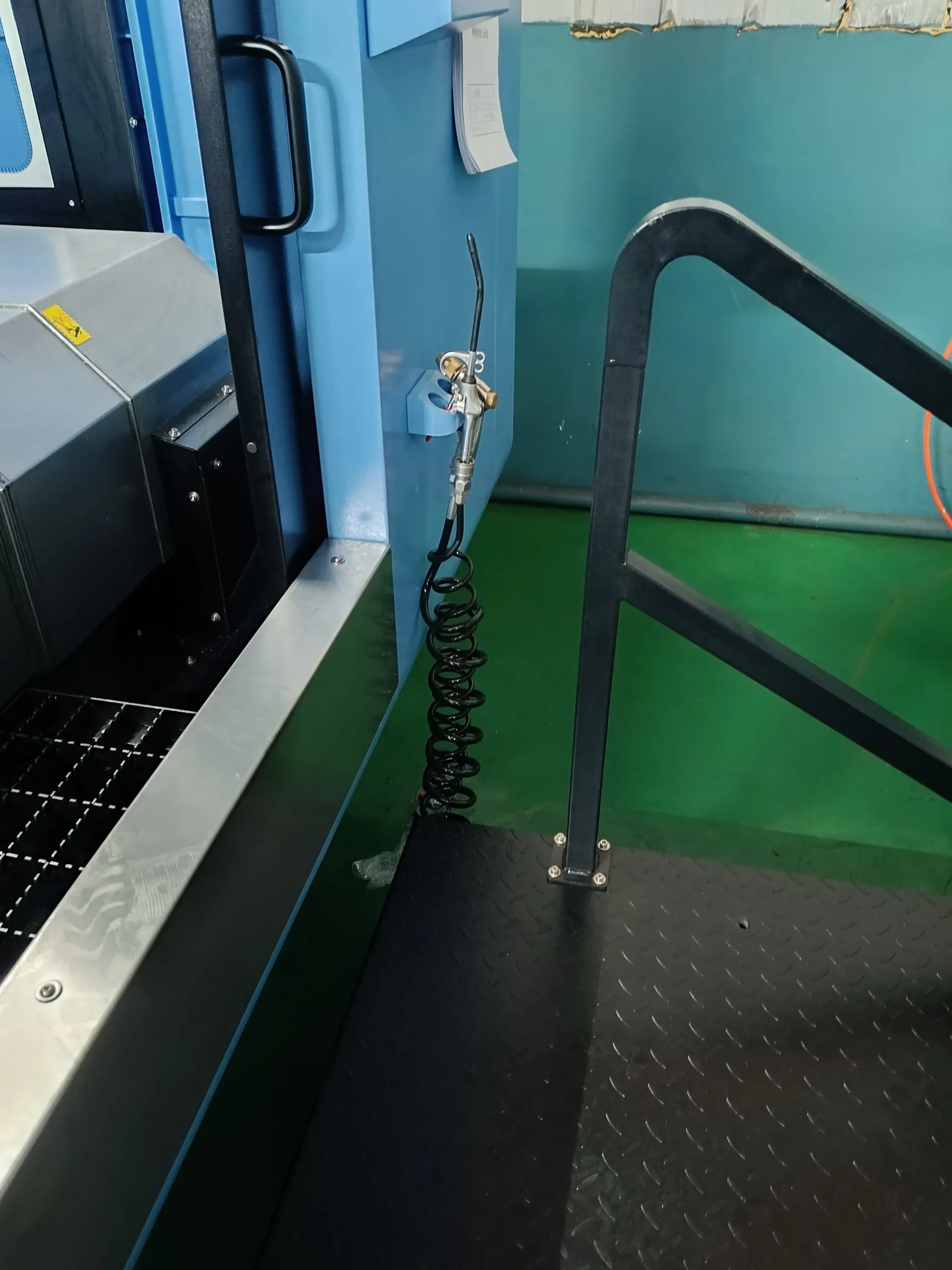

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Телескопическая защита направляющих
• Освещение рабочей зоны
• Гидравлическая станция
• Блокировка дверей
• Индикация состояния станка — стандарт
• Кожух станка полностью закрытый — стандарт
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка — стандарт
• Комплект технической документации

Дополнительная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD
• Функция ЧПУ: диалоговое программирование Manual Guide i
• Функция ЧПУ: AICC2 предпросмотр 200 кадров
• Функция ЧПУ: Data Server + CF card 2GB
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Комплект масел и СОЖ для заправки станка
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
