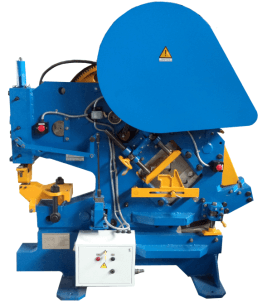

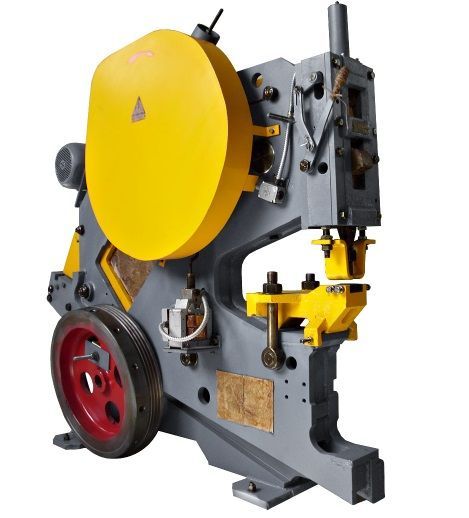

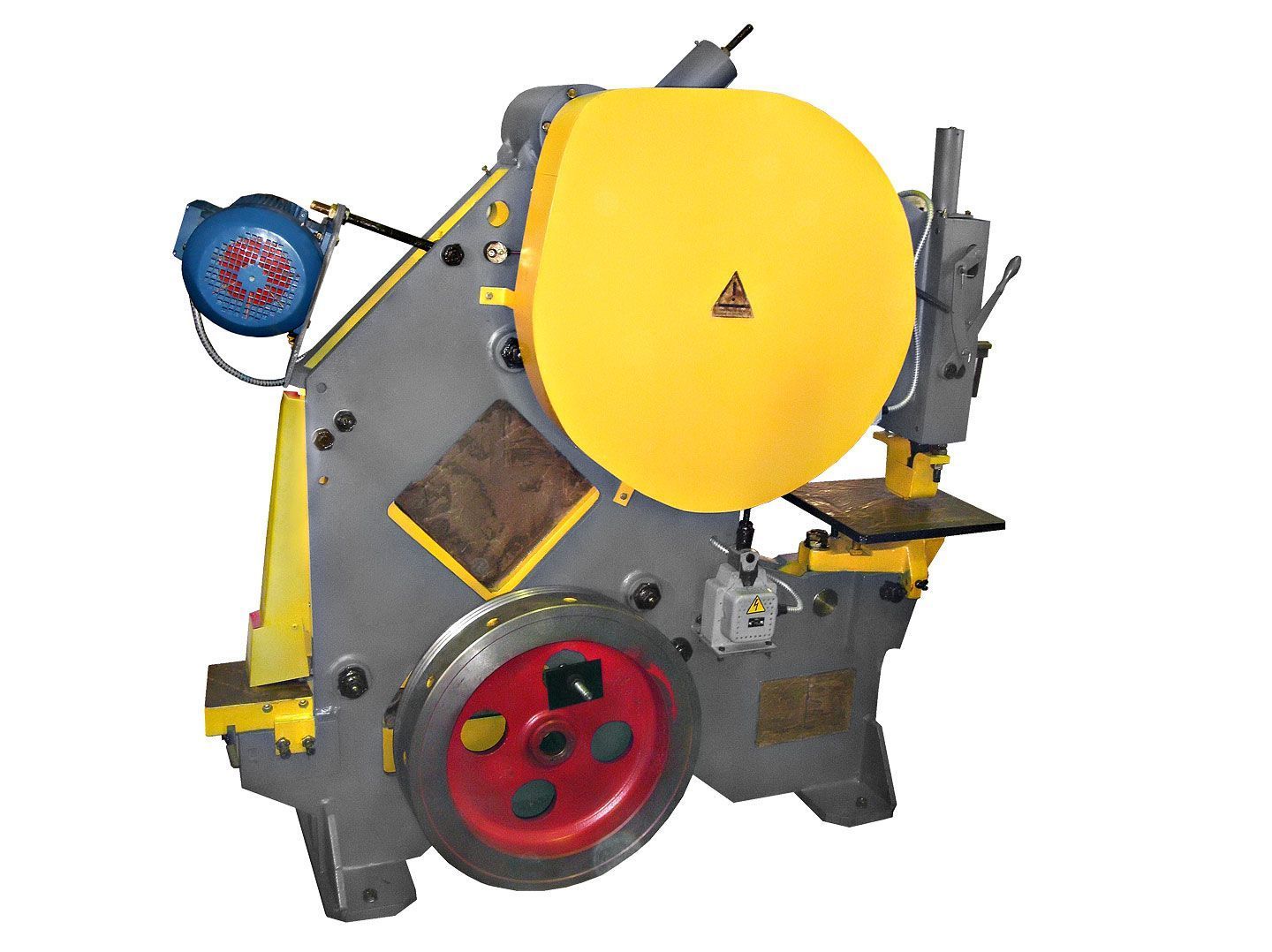

Комбинированные пресс-ножницы НВ5222

Конструкция и функциональность

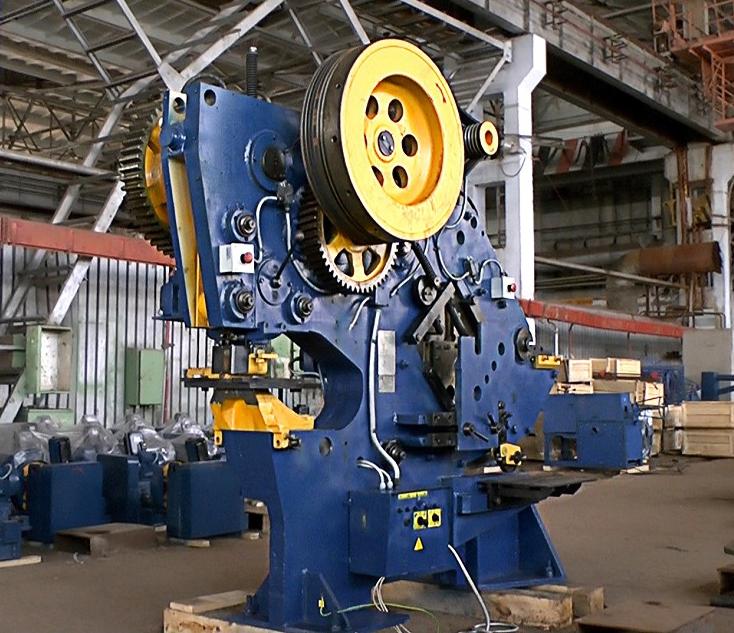

Пресс-ножницы НВ5222 оснащены сварной станиной, которая состоит из переднего и заднего листов, прочно приваренных к основанию. В станине выполнены четыре расточки, которые используются для установки приводных валов и приводов секций. Это обеспечивает стабильность и точность работы всего механизма. Привод сортолистовой и дыропробивной секций осуществляется от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал секций, что позволяет эффективно выполнять разнообразные операции.

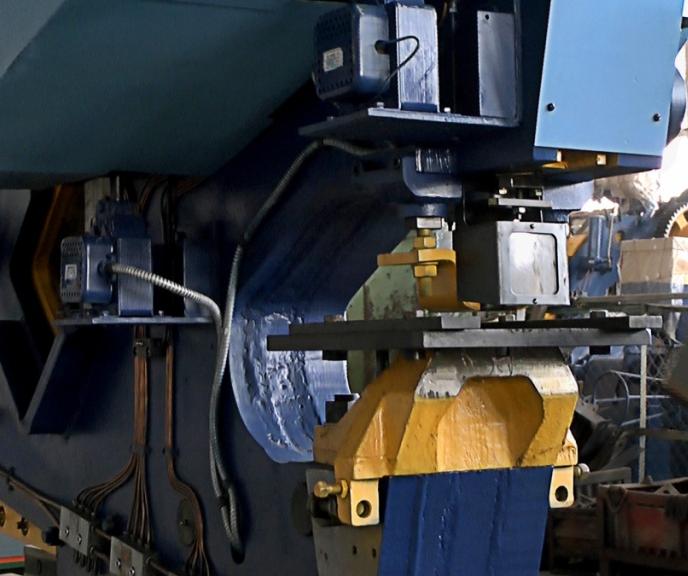

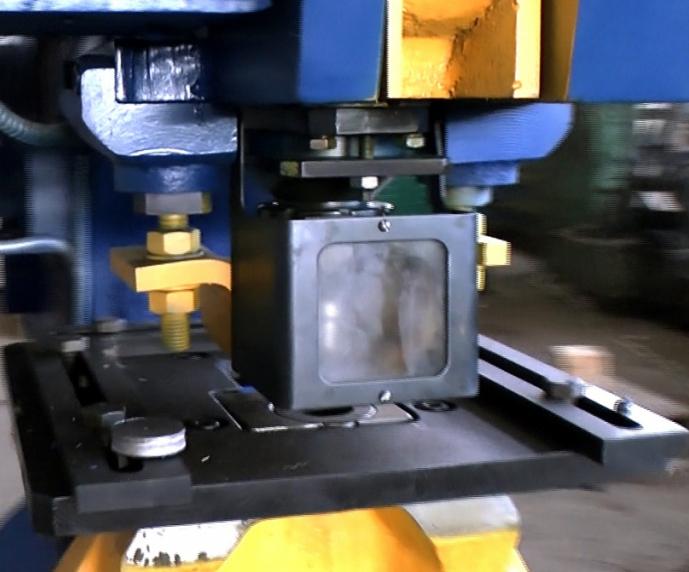

Ползун дыропробивной секции уравновешивается с помощью пружинных уравновешивателей, что способствует стабильной и плавной работе. Механизм центрирования предназначен для выполнения операции наметки, обеспечивая точность выполнения работы. Это достигается путем перемещения пуансонодержателя с пуансоном с помощью специальной рукоятки.

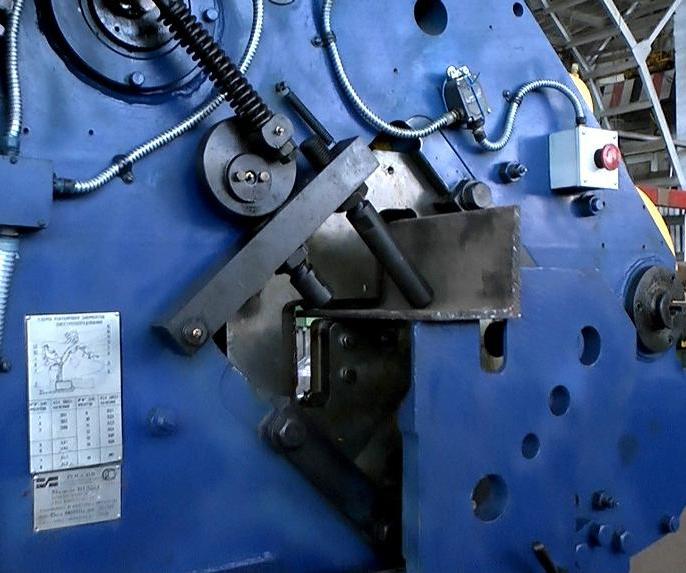

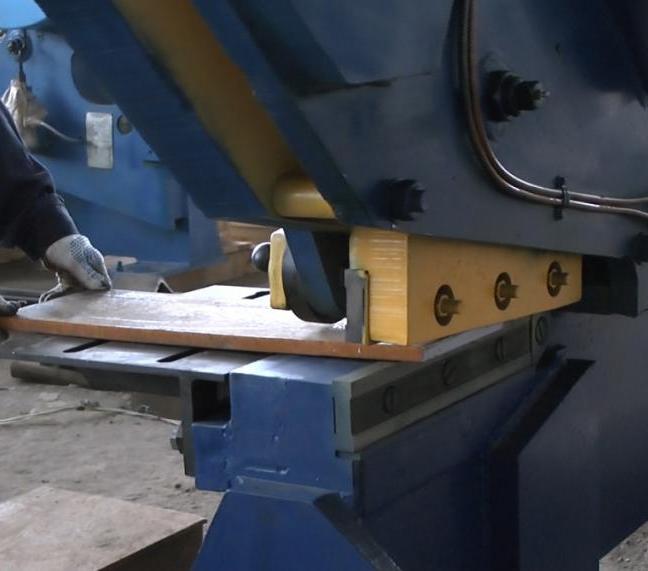

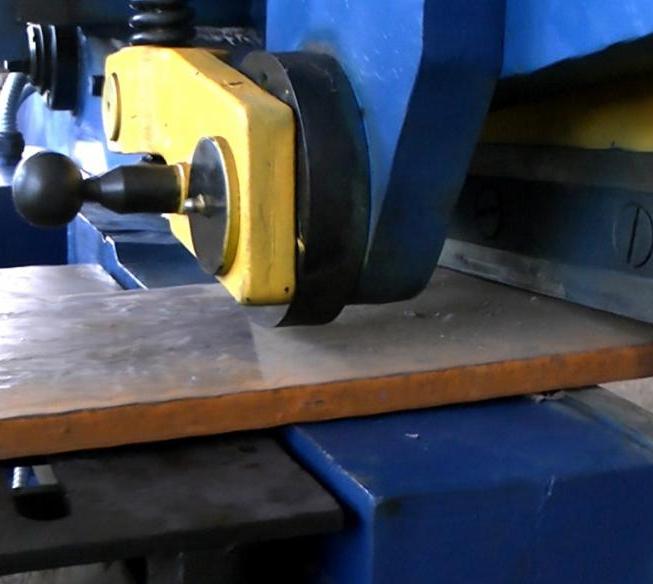

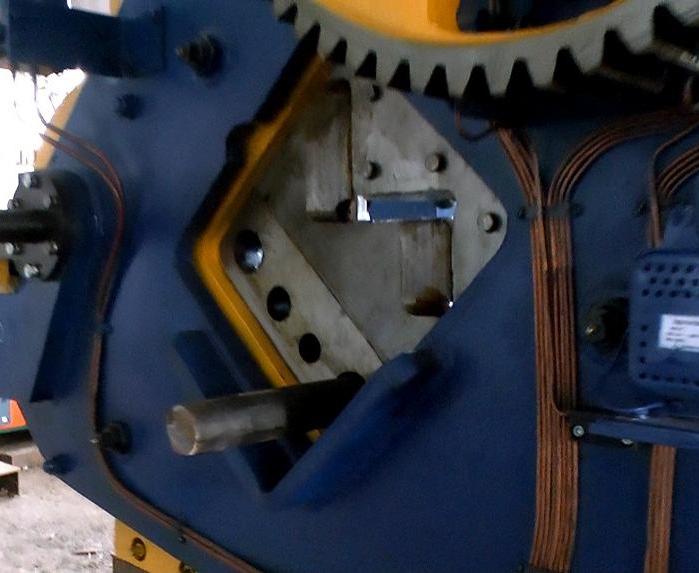

Инструмент для реза уголков, кругов и квадратов состоит из подвижной и неподвижной плит. Подвижная плита закреплена в гнезде ползуна сортолистовой секции, а неподвижная — в гнезде станины с использованием Г-образных пружин. Зарубочный и листовой инструмент включает два подвижных и три неподвижных ножа, что позволяет эффективно резать и обрабатывать металлические заготовки различных форм.

Особенности и преимущества

Пресс-ножницы НВ5222 имеют несколько ключевых особенностей, которые делают их незаменимыми в промышленном производстве:

• Многофункциональность: Оборудование позволяет выполнять широкий спектр операций, включая резку, рубку и пробивку отверстий в металле.
• Прочность и надежность: Сварная конструкция станины и качественные материалы обеспечивают долговечность и надежную работу оборудования в условиях интенсивного использования.
• Высокая точность: Механизмы центрирования и уравновешивания ползуна обеспечивают точность выполнения операций, что особенно важно при работе с мелкими деталями и сложными профилями.
• Удобство эксплуатации: Управление пресс-ножницами осуществляется как с помощью кнопок, так и педали, что позволяет оператору выбрать наиболее удобный режим работы.
• Безопасность: Пресс-ножницы оснащены системой безопасности, которая защищает оператора от случайных травм.

Применение и сферы использования

Пресс-ножницы НВ5222 предназначены для обработки полосового, сортового и фасонного проката, а также для пробивки отверстий в листовом металле и получения открытых пазов. Они активно используются в различных отраслях промышленности, включая:

• Автомобильная промышленность: Для производства металлических деталей и компонентов.
• Строительство: Для изготовления и обработки металлических конструкций и элементов.
• Машиностроение: Для создания сложных металлических изделий и узлов.
• Металлообработка: Для выполнения точных операций по резке и обработке металла на ремонтных и механических предприятиях.

Дополнительные возможности и рекомендации

Конструкция пресс-ножниц НВ5222 позволяет использовать их для обработки проката различного профиля и параметров. Для облегчения перемещения полосового, сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП. Этот модуль облегчает подачу материала и снижает трудозатраты оператора.

Кроме того, пресс-ножницы НВ5222 могут работать в трех режимах: непрерывном, ручном повороте и одиночных ходах, что делает их удобными для использования в различных производственных условиях.

Рекомендации по эксплуатации

При использовании пресс-ножниц НВ5222 следует учитывать несколько важных факторов:

• Температурный режим: Рекомендуется эксплуатировать оборудование при температуре воздуха не ниже +5°С, чтобы избежать возможных проблем с работой механизмов.
• Регулярное обслуживание: Для поддержания стабильной работы оборудования необходимо регулярно проводить техническое обслуживание, включая проверку состояния ножей и других рабочих элементов.
• Использование оригинальных запчастей: На наших складах всегда в наличии ножи для пресс-ножниц НВ5222. Если требуется изготовление специальных ножей по чертежам заказчика, мы можем выполнить этот заказ в кратчайшие сроки.

Заключение

Пресс-ножницы НВ5222 — это высокопроизводительное и надежное оборудование, которое найдет широкое применение в различных отраслях промышленности. Благодаря своей многофункциональности, прочной конструкции и высокой точности, они обеспечивают эффективную обработку металла и способствуют повышению производительности на производственных предприятиях.
