Портально-фрезерный обрабатывающий центр с ЧПУ SD2013C, Solex, Китай

Преимущества и выгоды:

• Все составные элементы несущей конструкции станка общей массой 19 тонн – основание (станина), портал, суппорт, шпиндельная бабка — цельнолитые и имеют ребра жесткости, следовательно узлы обеспечивают постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки в процессе обработки
• Равномерное балансирование вертикального перемещения фрезерного суппорта  выполняется с помощью усиленной гидравлической системы, которая исключает искажение нагрузок на шариковинтовую передачу.

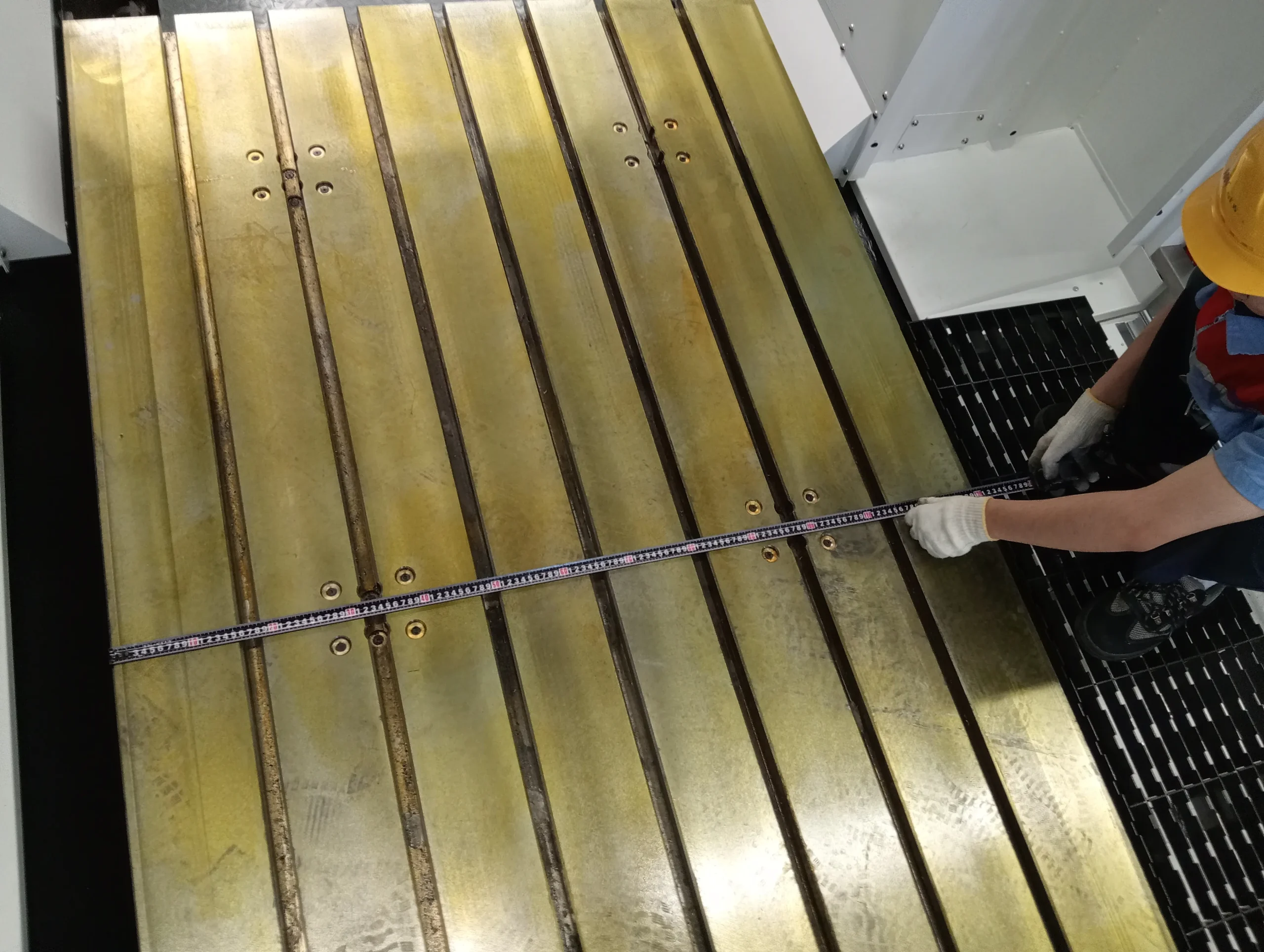

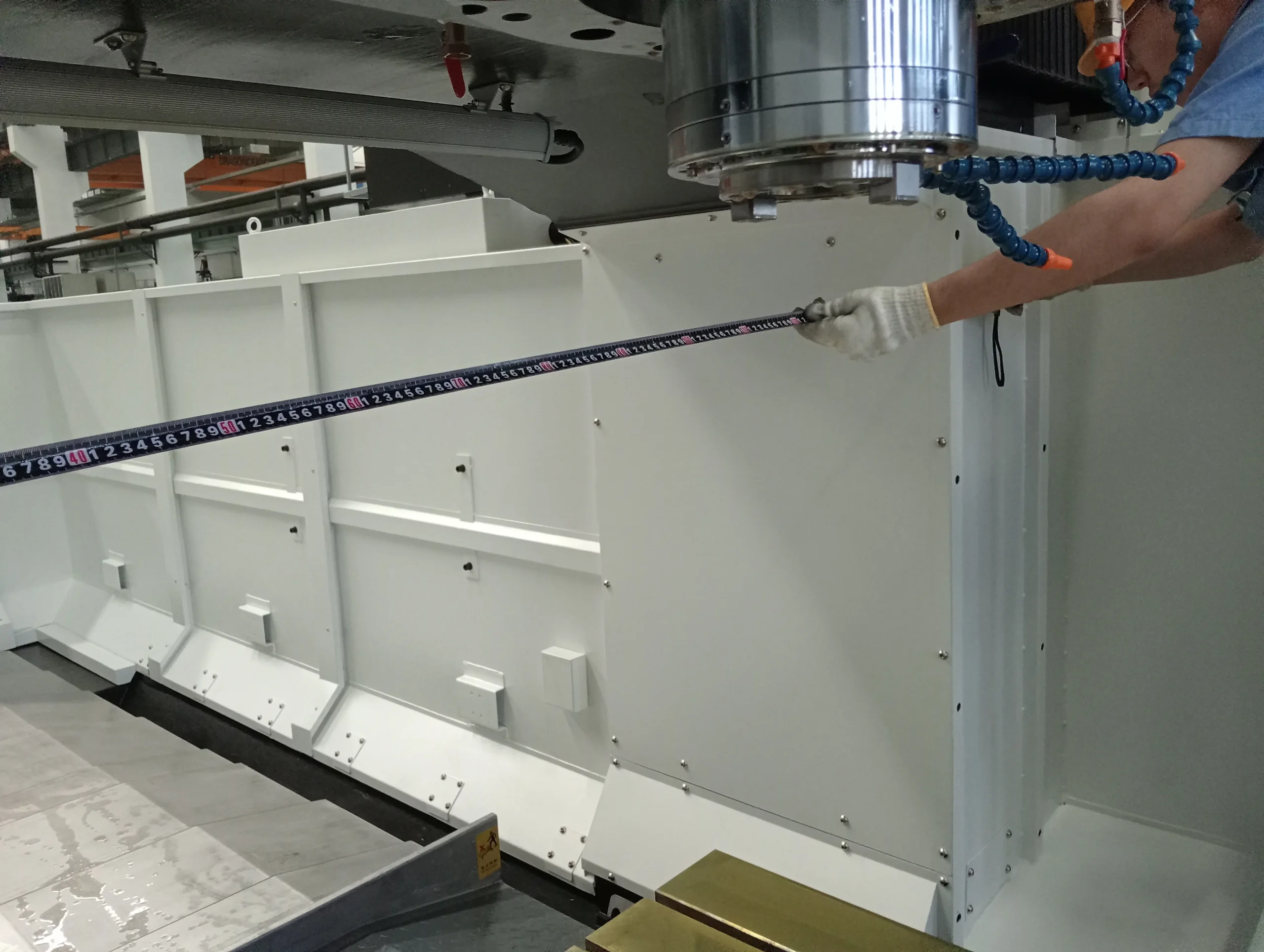

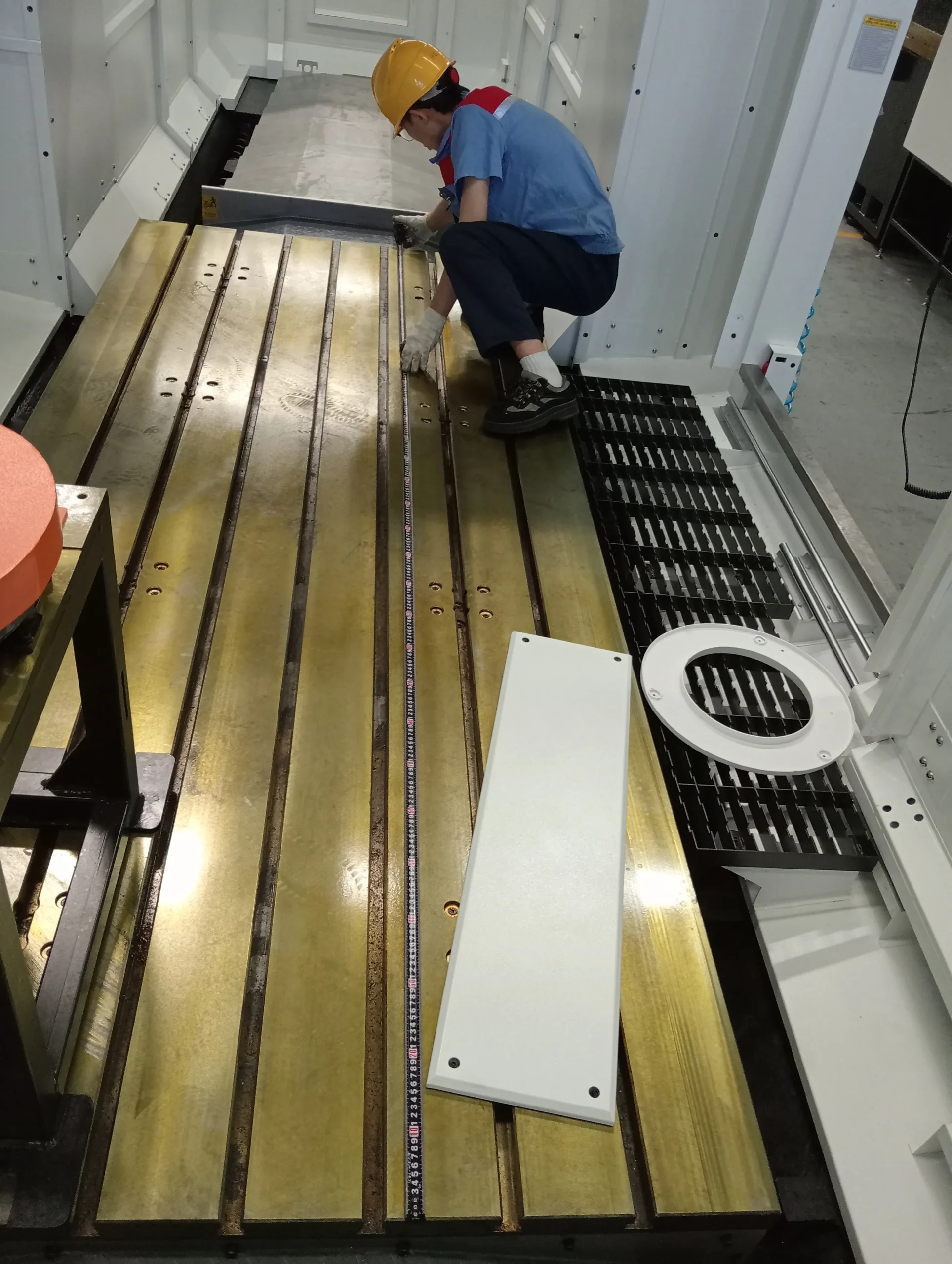

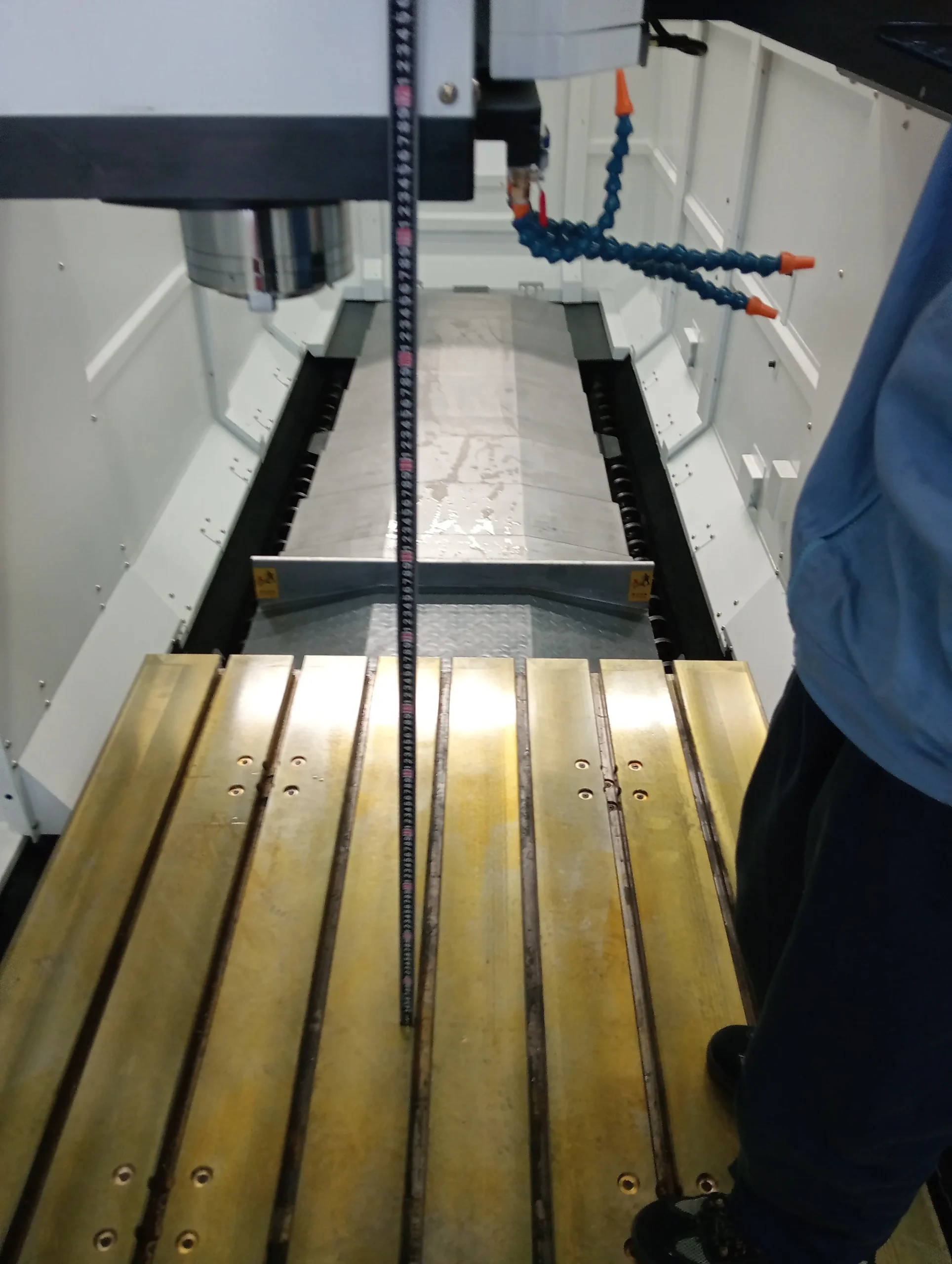

• Габариты рабочей поверхности стола 1300 х 2100 мм, что позволяет обрабатывать достаточно габаритные по длине и ширине  заготовки. Общий вес сборки «деталь + приспособление» может достигать 3.5 тонн. Расстояние между колонн —  1800 мм.
• Передача вращения на шпиндельный вал осуществляется через двухступенчатый редуктор ZF 2K250 (Германия). Его отличают надежность, точность передачи вращения от главного привода, отсутствие деформаций, высокий КПД и плавность хода.
• Для перемещений в продольном и поперечном направлении используются направляющие качения роликового типа INA (Германия). Они отличаются низким коэффициентом трения, способны выдерживать высокие нагрузки и обладают высокой скоростью перемещений ( до 24 м/мин)
• Высокий уровень кастомизации станков SOLEX позволяет увеличивать объем рабочей зоны по вашей потребности за счет большего хода по осям и большего расстояния между колоннами. Стоимость опций изменения параметров высоты рабочей зоны и хода по оси Z не является запредельной.
• Высокомоментный главный серводвигатель производства компании Fanuc (Япония) 18.5 кВт в сочетании с редуктором ZF гарантирует стабильную работу шпинделя на протяжении всего срока службы станка. Крутящий момент достигает 470 Нм

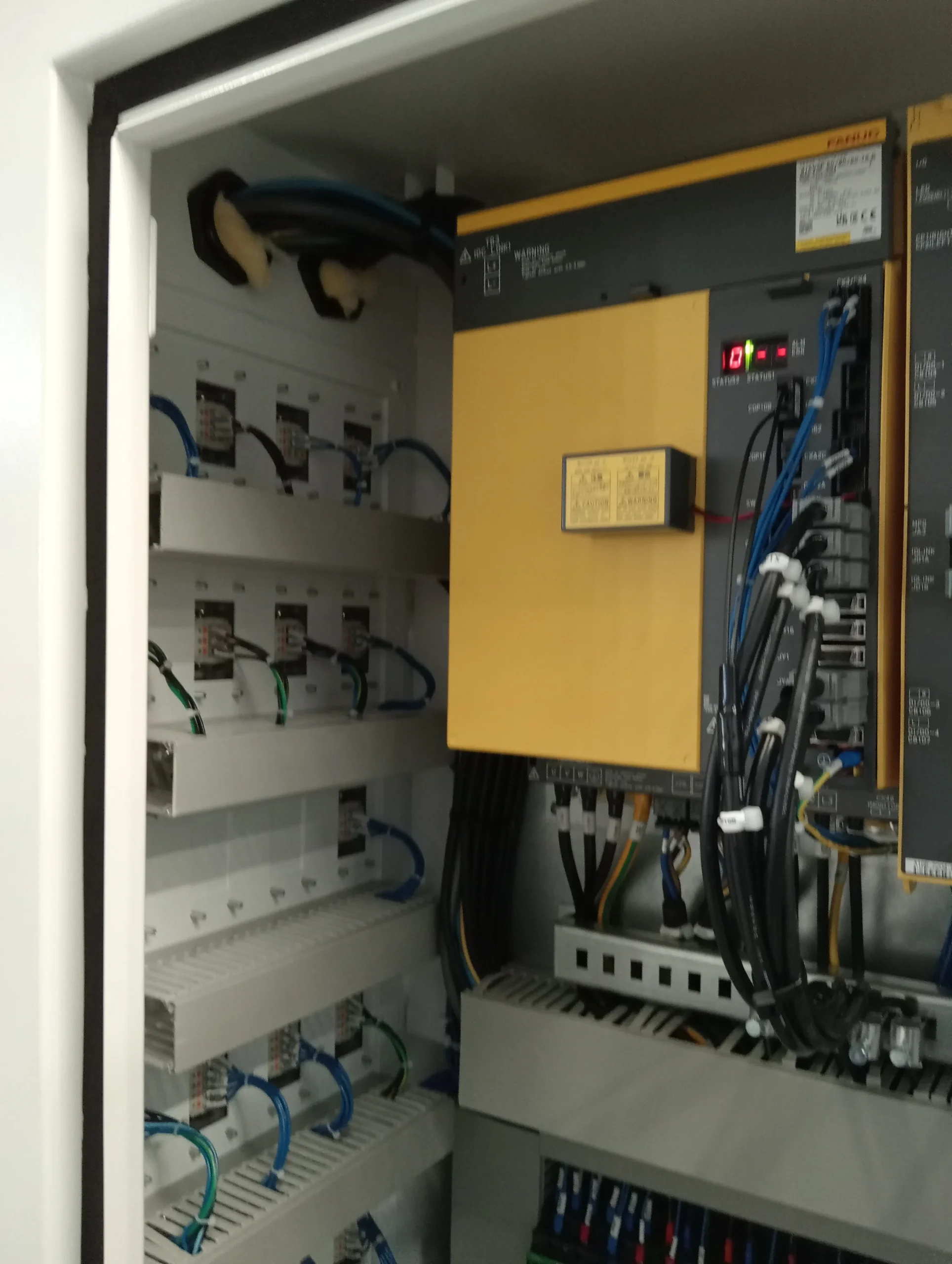

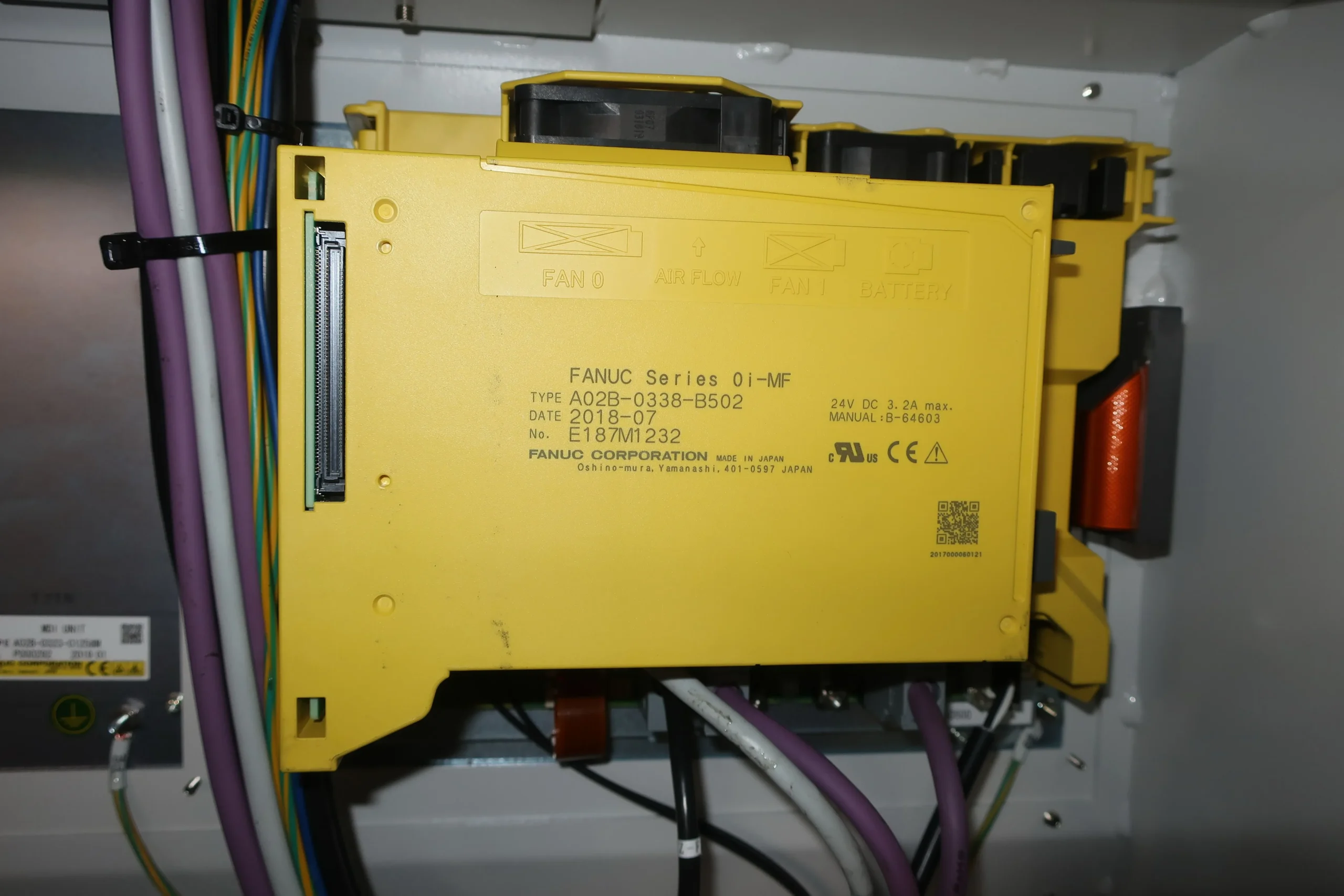

• Управление работой станка выполняют с помощью ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных. Она обеспечивает высокую точность, плавность хода и минимизирует время обратной связи.

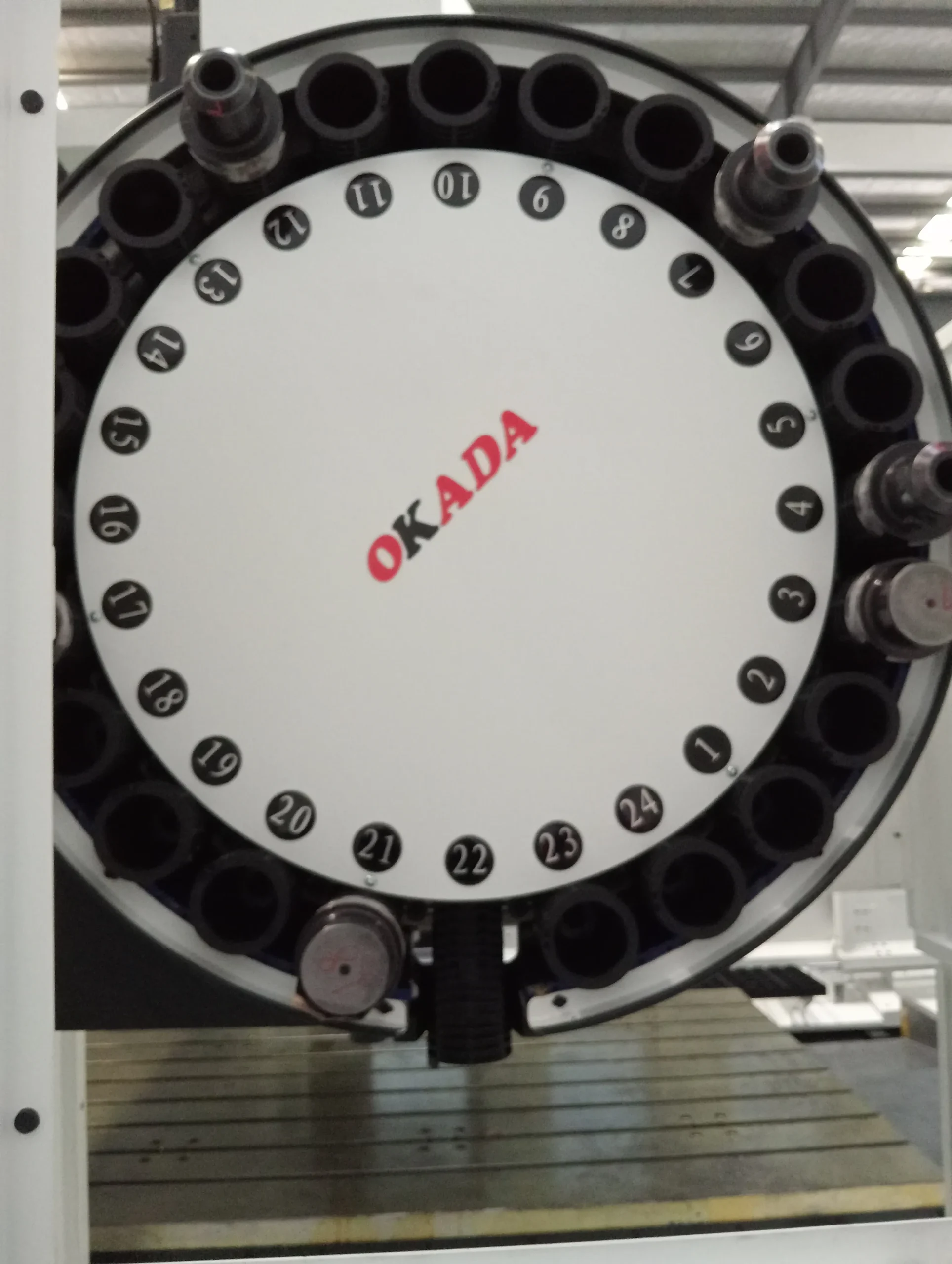

• Станок уже имеет магазин инструментов 24 позиции в стандарте, скорость смены инструмента 2.5 секунды. Тип крепления оправок – BT50. Количество позиций может быть увеличено опционально.

Стандартная комплектация:

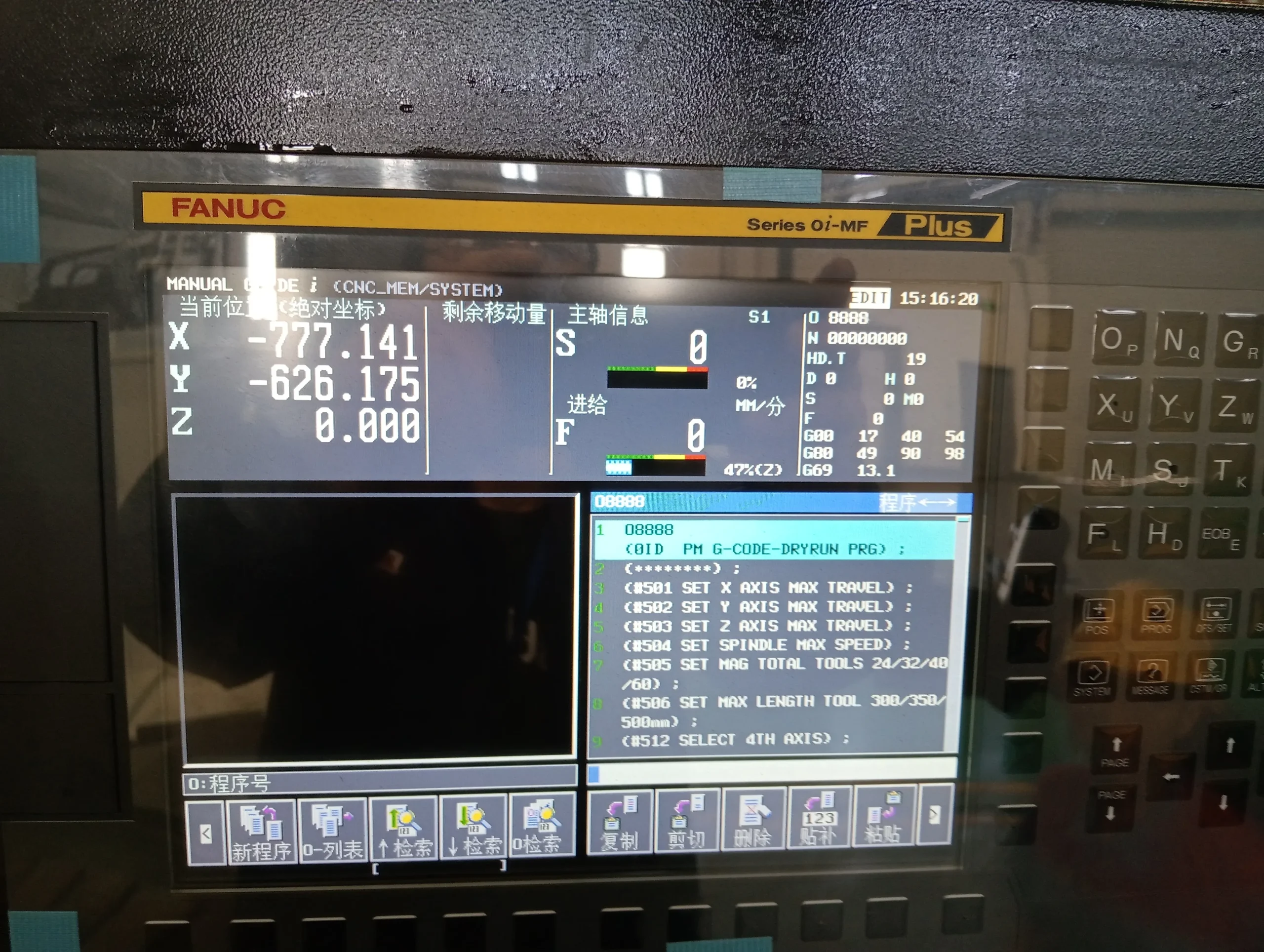

• Система ЧПУ Fanuc 0i-MF (5), 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Сокращение времени на написание управляющих программ обработки и подготовки производства.

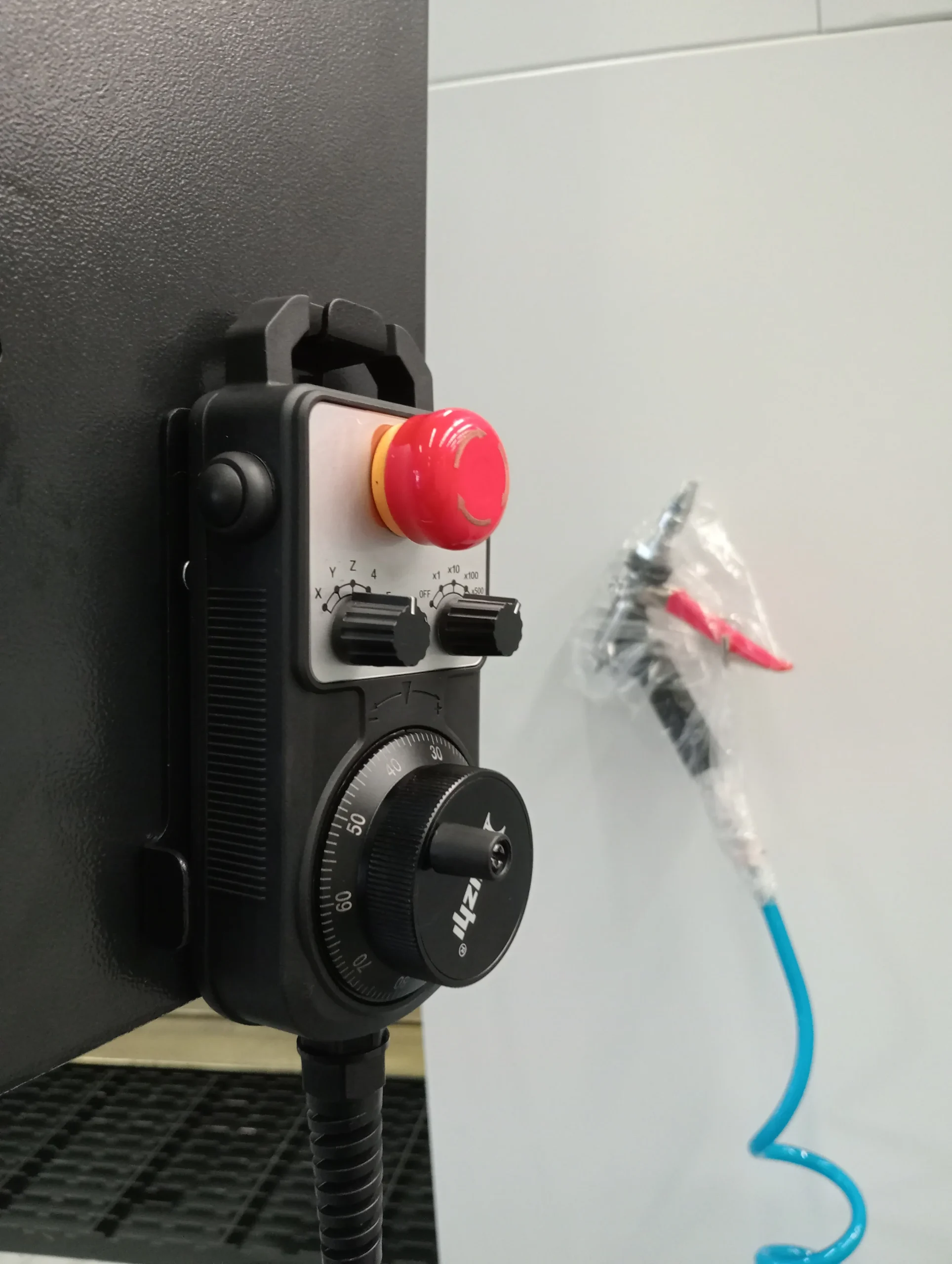

• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Привод шпинделя через двухступенчатый планетарный редуктор ZF (Германия)

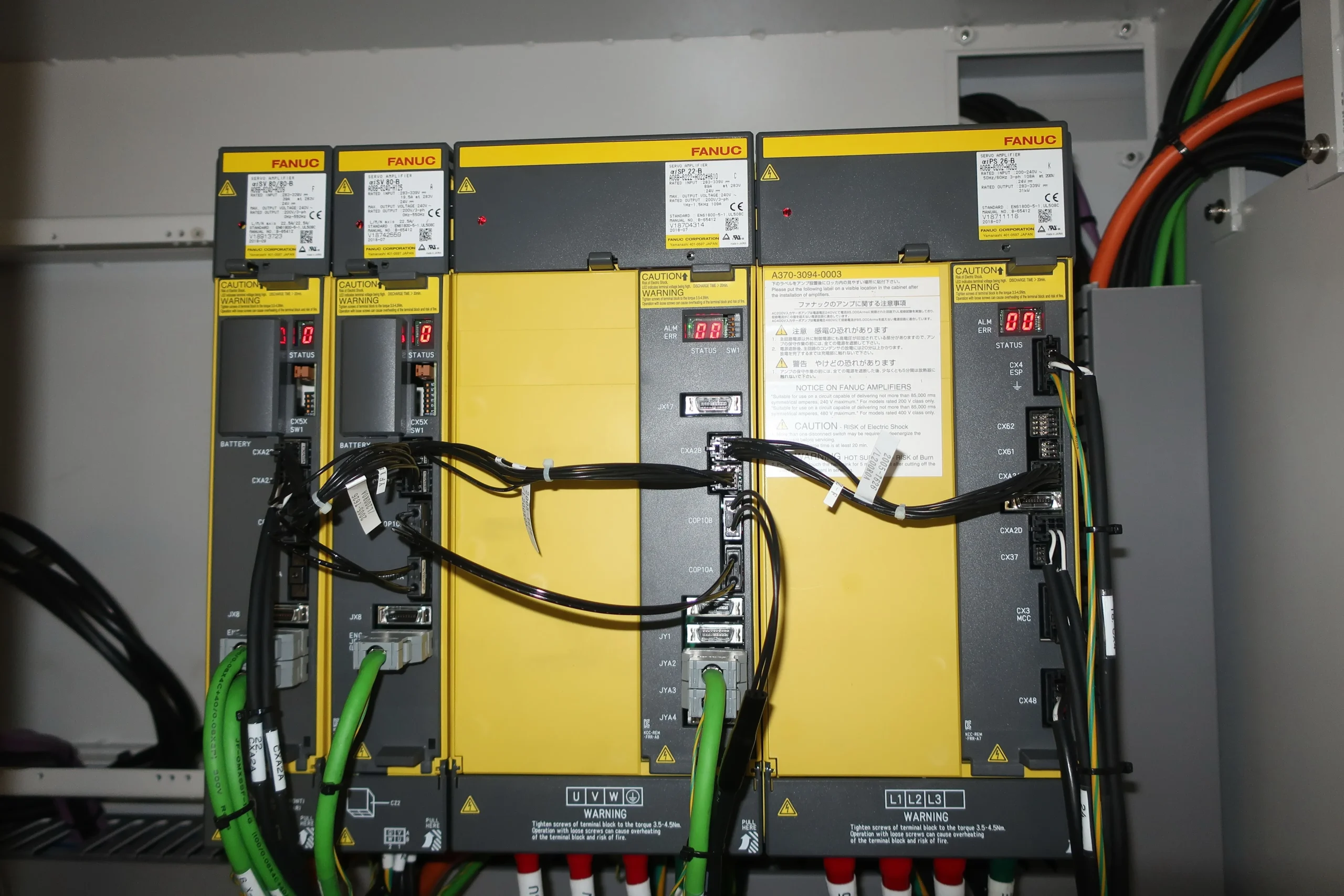

• Двигатель шпинделя (пост. / 30 мин.) 15 / 18,5 кВт (Fanuc)

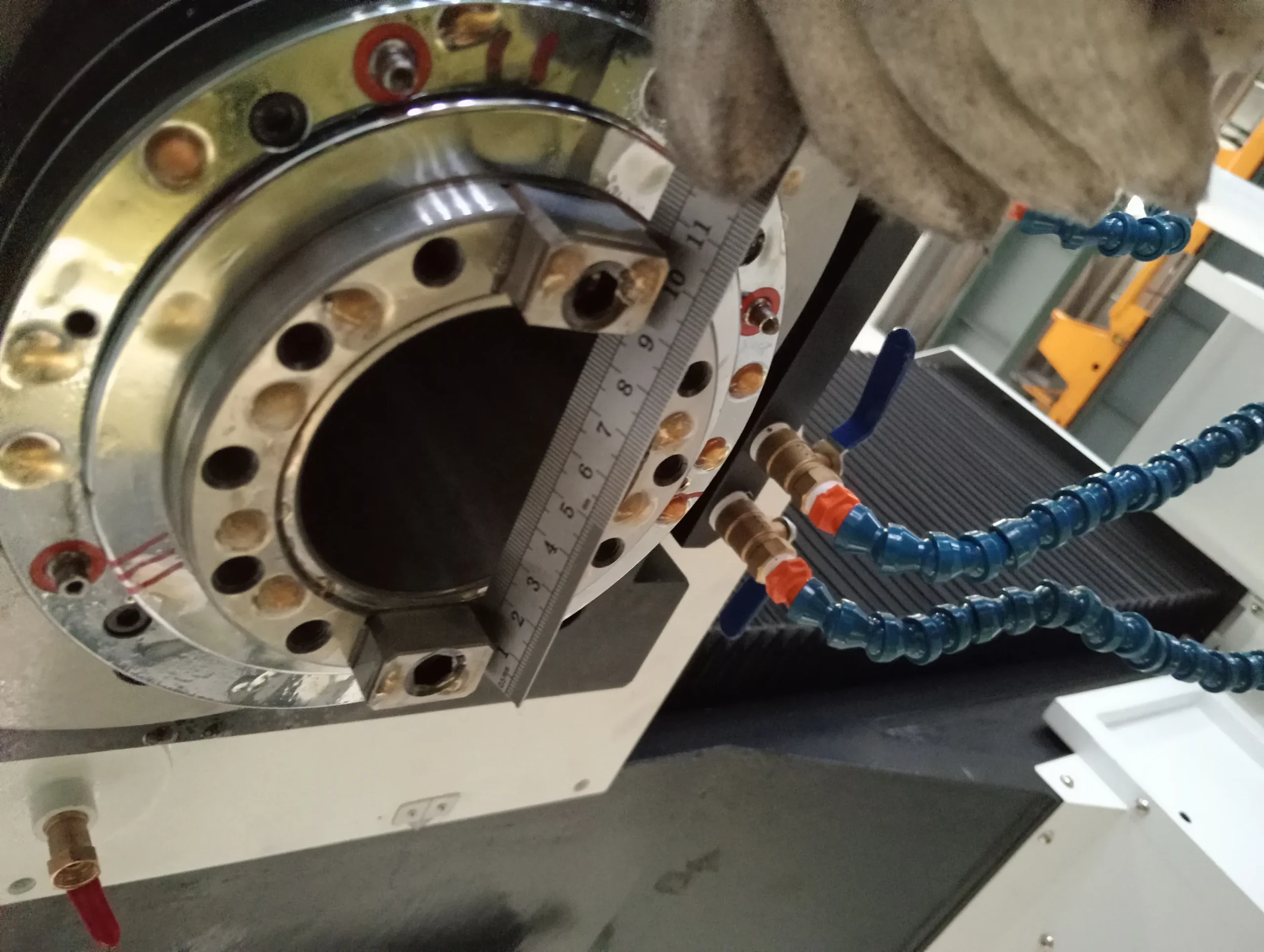

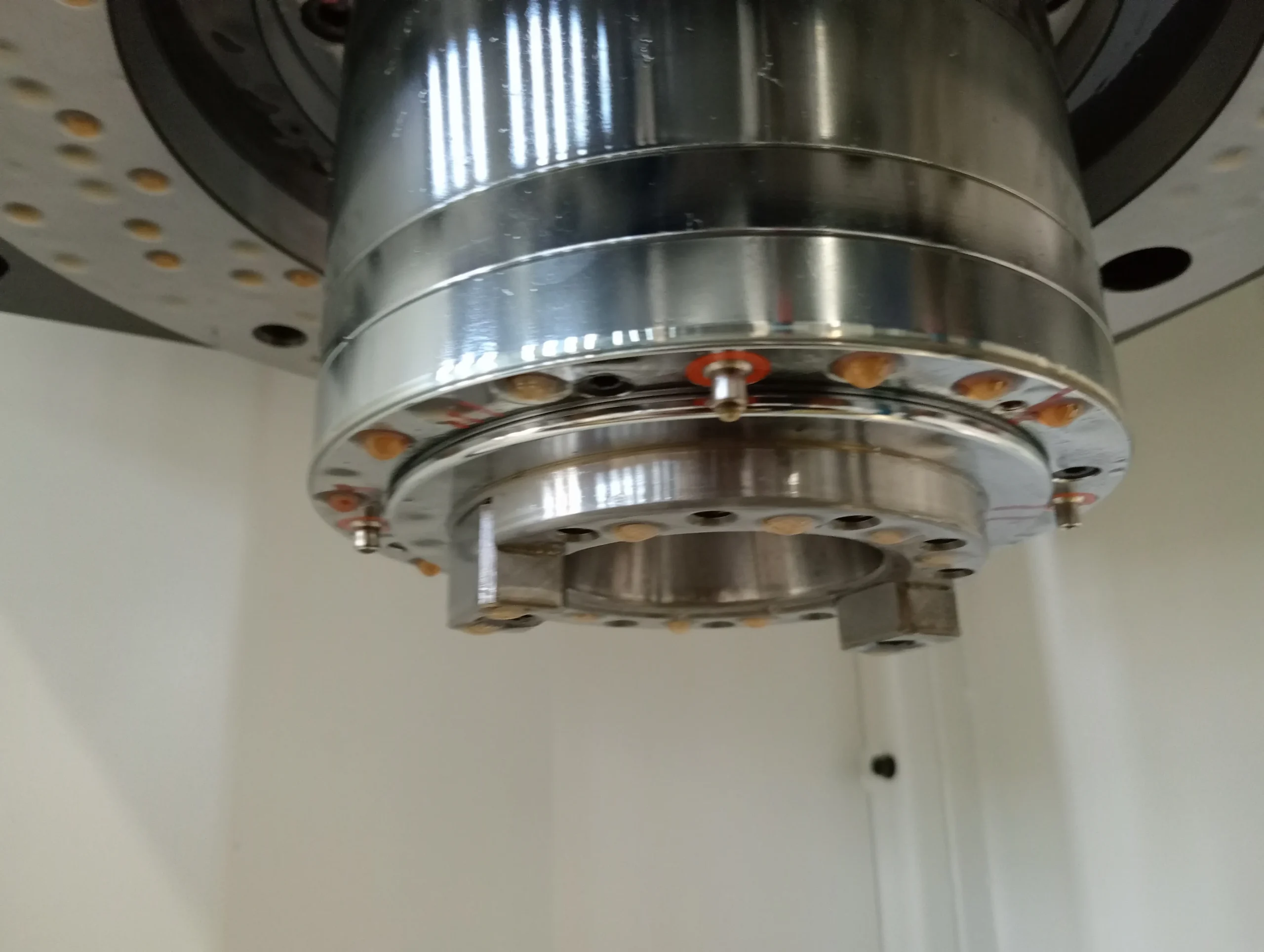

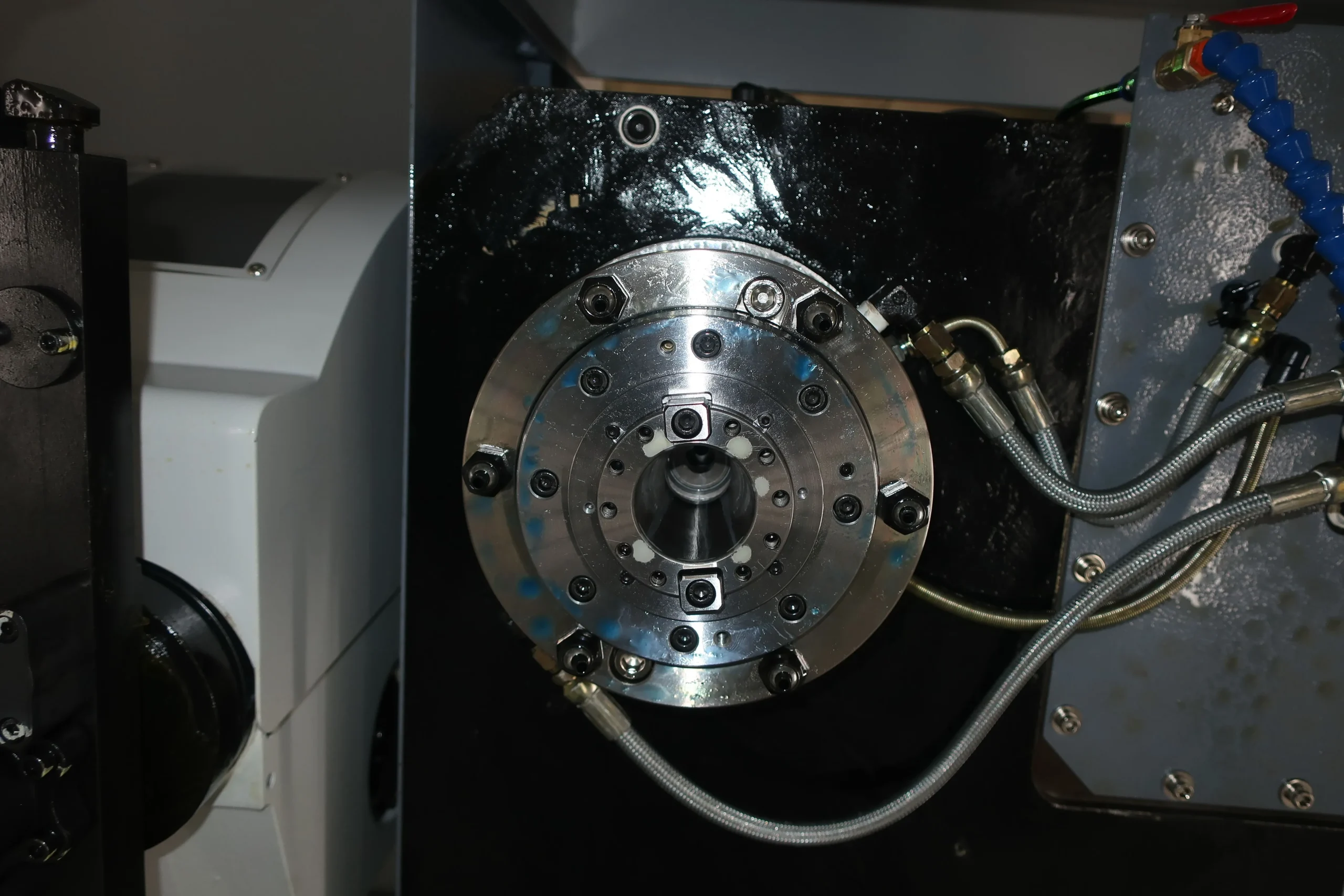

• Шпиндель с инструментальным конусом MAS403 ВТ-50

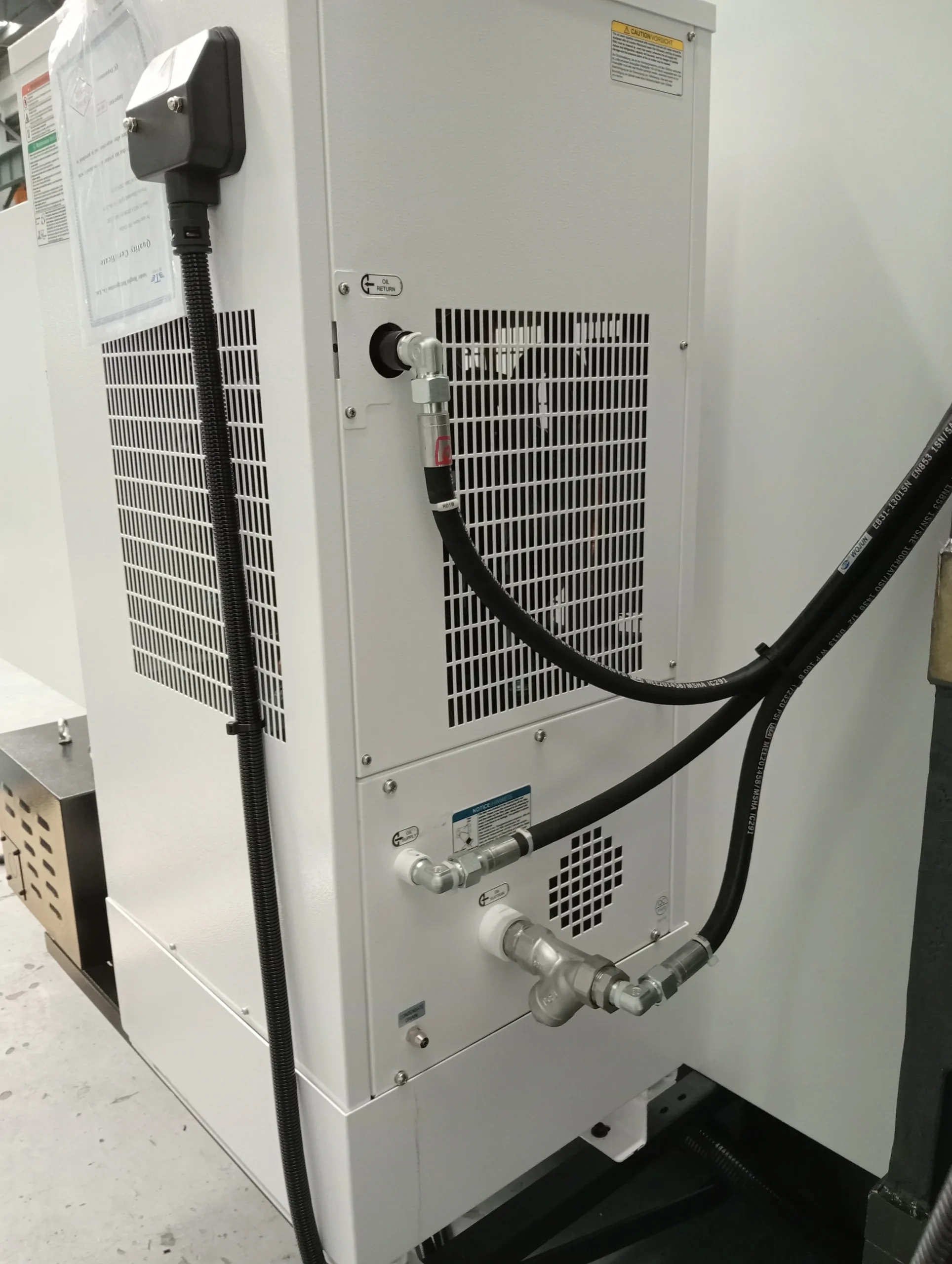

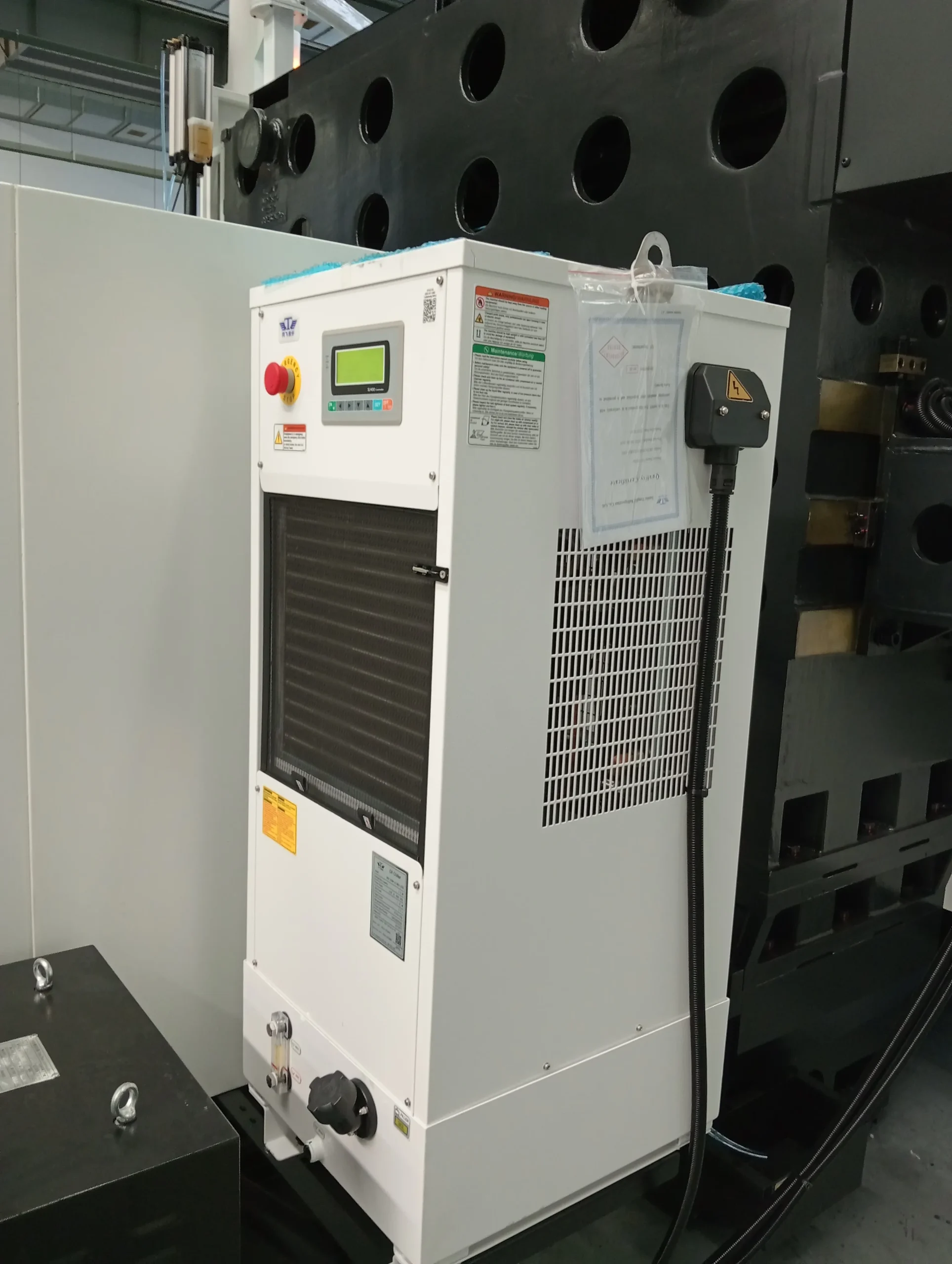

• Охладитель масла шпинделя
• Направляющие качения роликового типа по оси X, Y
• ШВП с преднатягом по осям X, Y, Z

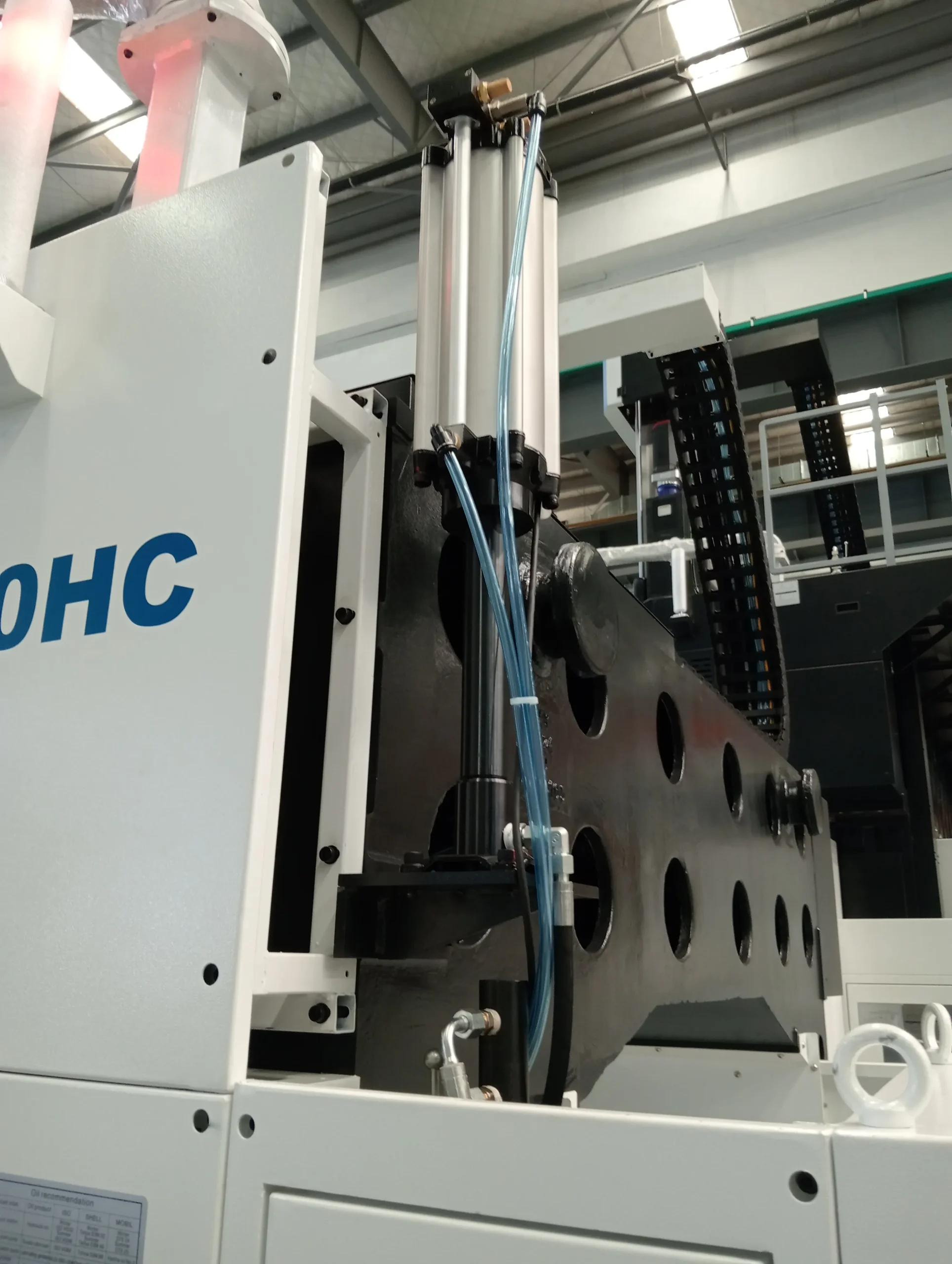

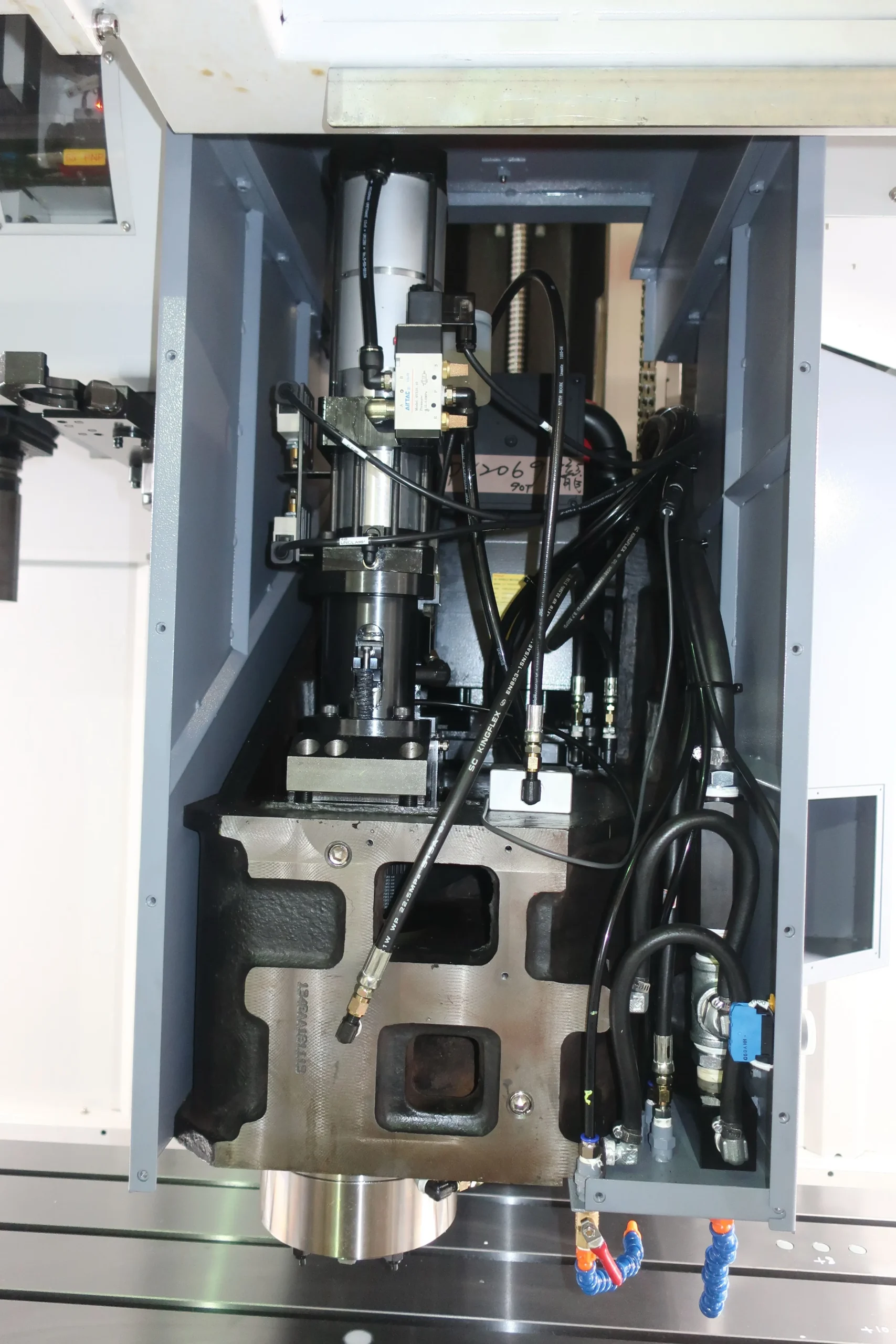

• Гидравлическая система балансирования шпиндельного узла с азотными аккумуляторами

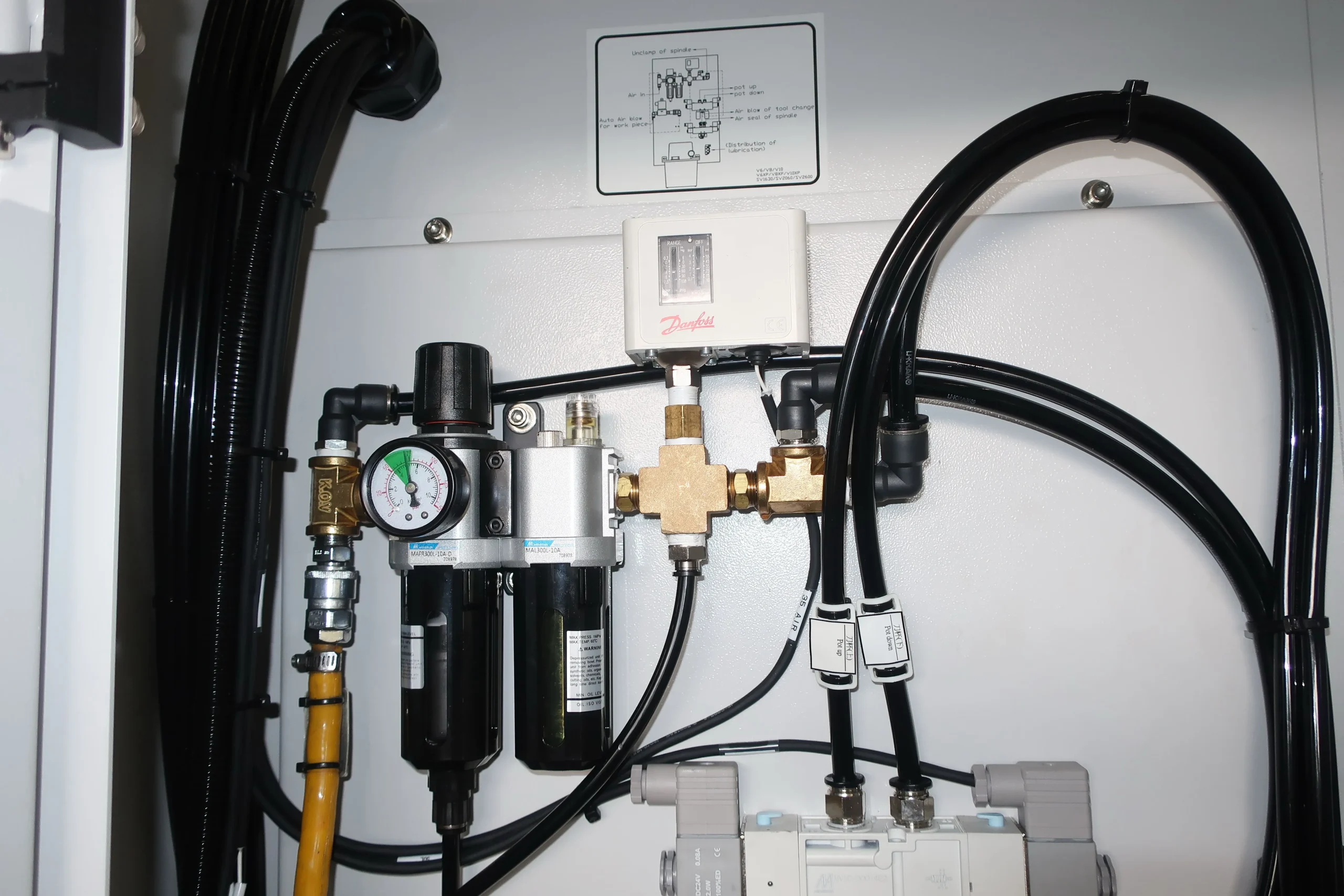

• Защита конуса шпинделя подачей сжатого воздуха

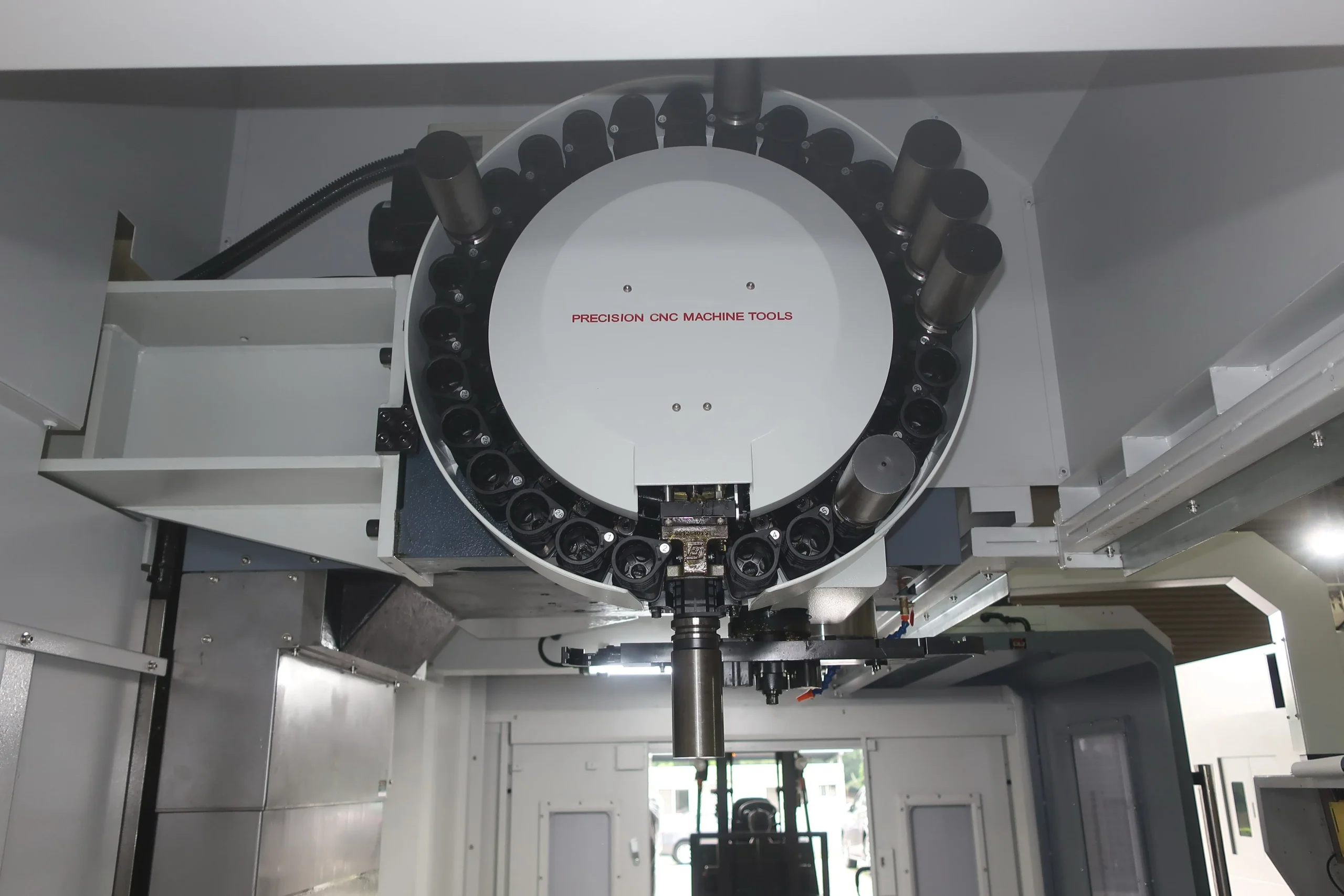

• Инструментальный магазин на 24 позиции с манипулятором
• Телескопическая защита направляющих
• Гофрированная защита направляющих по оси Y
• Кондиционер электрошкафа
• Трансформатор

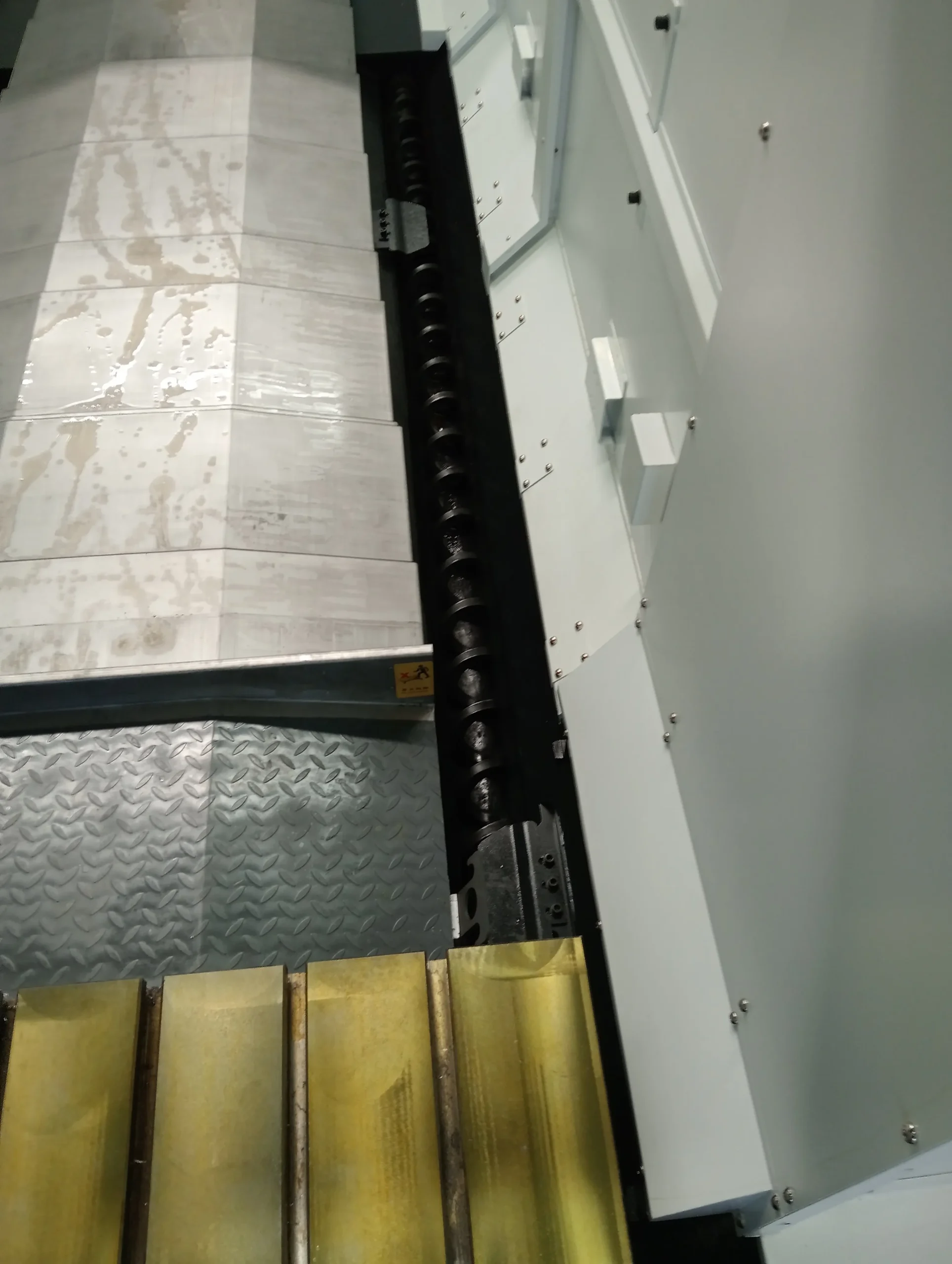

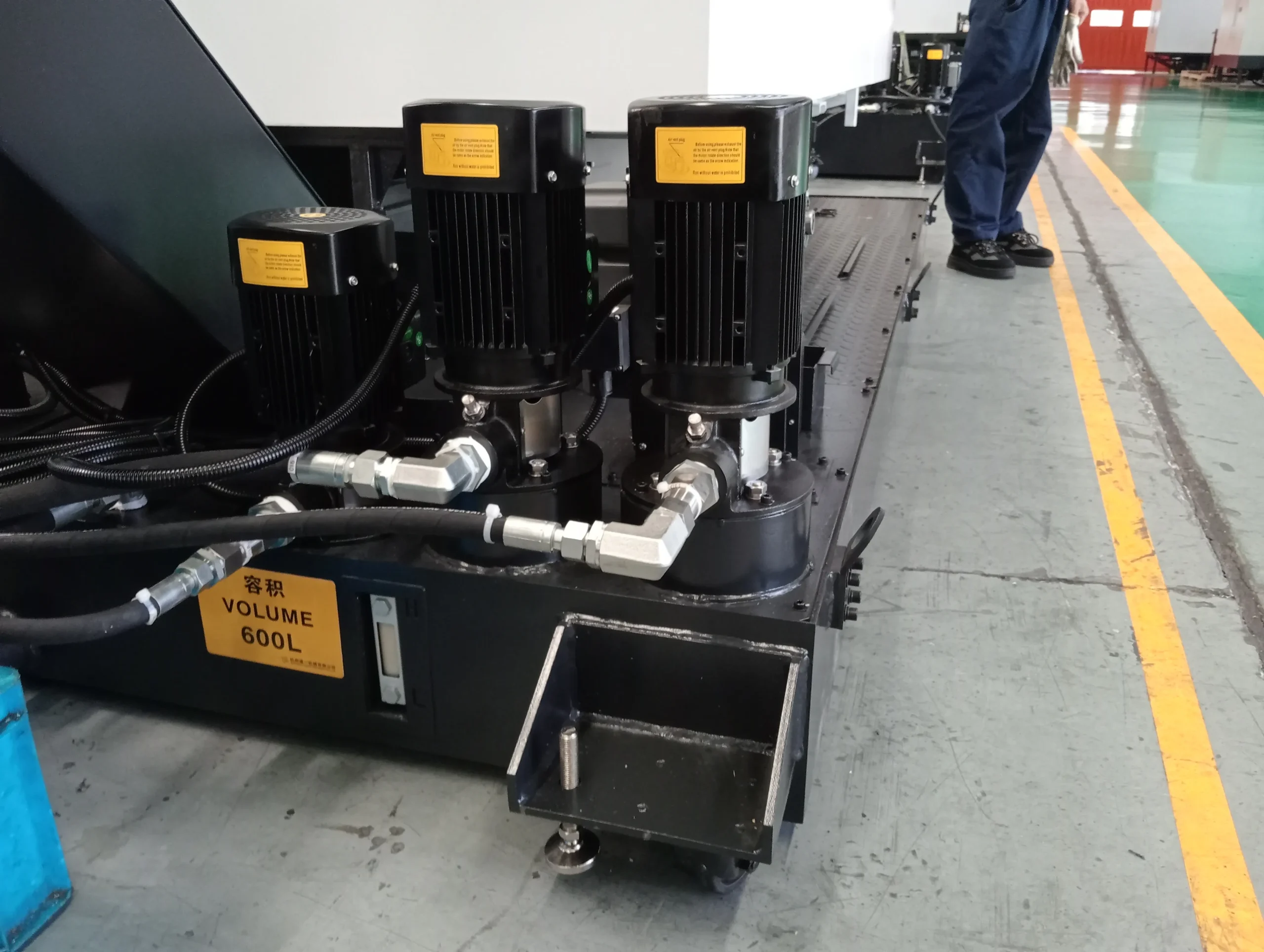

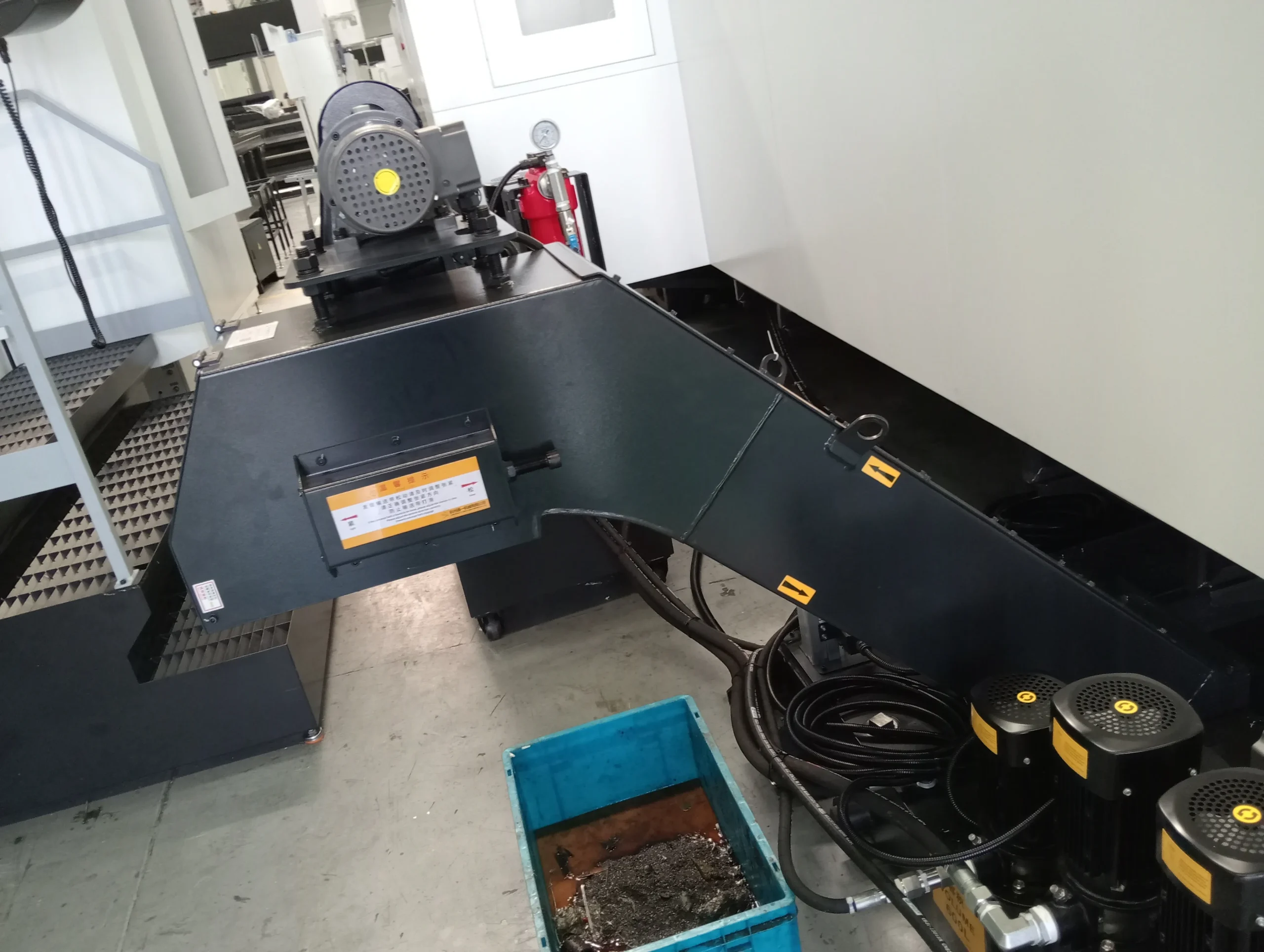

• Двойной шнековый конвейер для удаления стружки

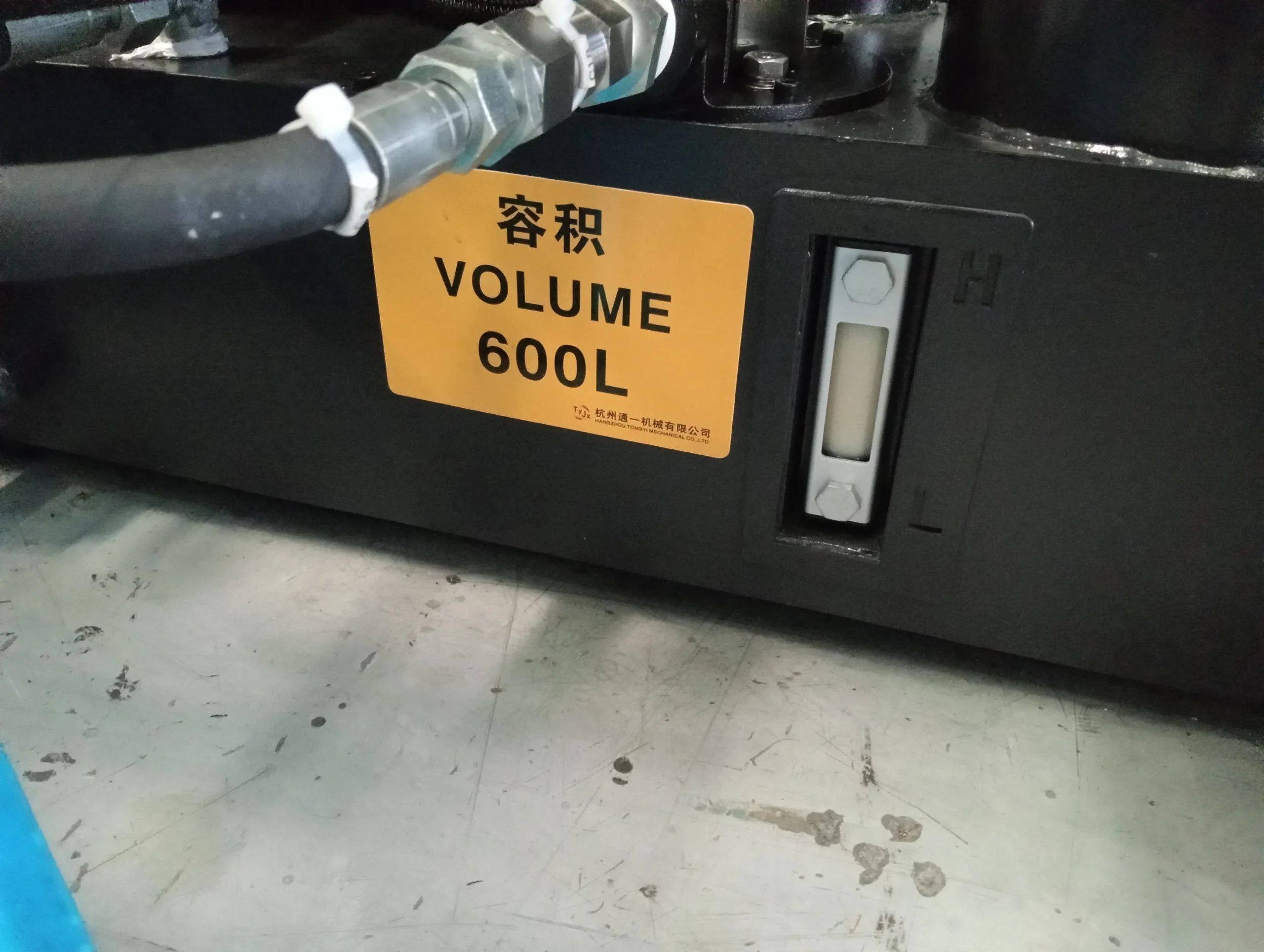

• Конвейер для удаления стружки  с баком СОЖ

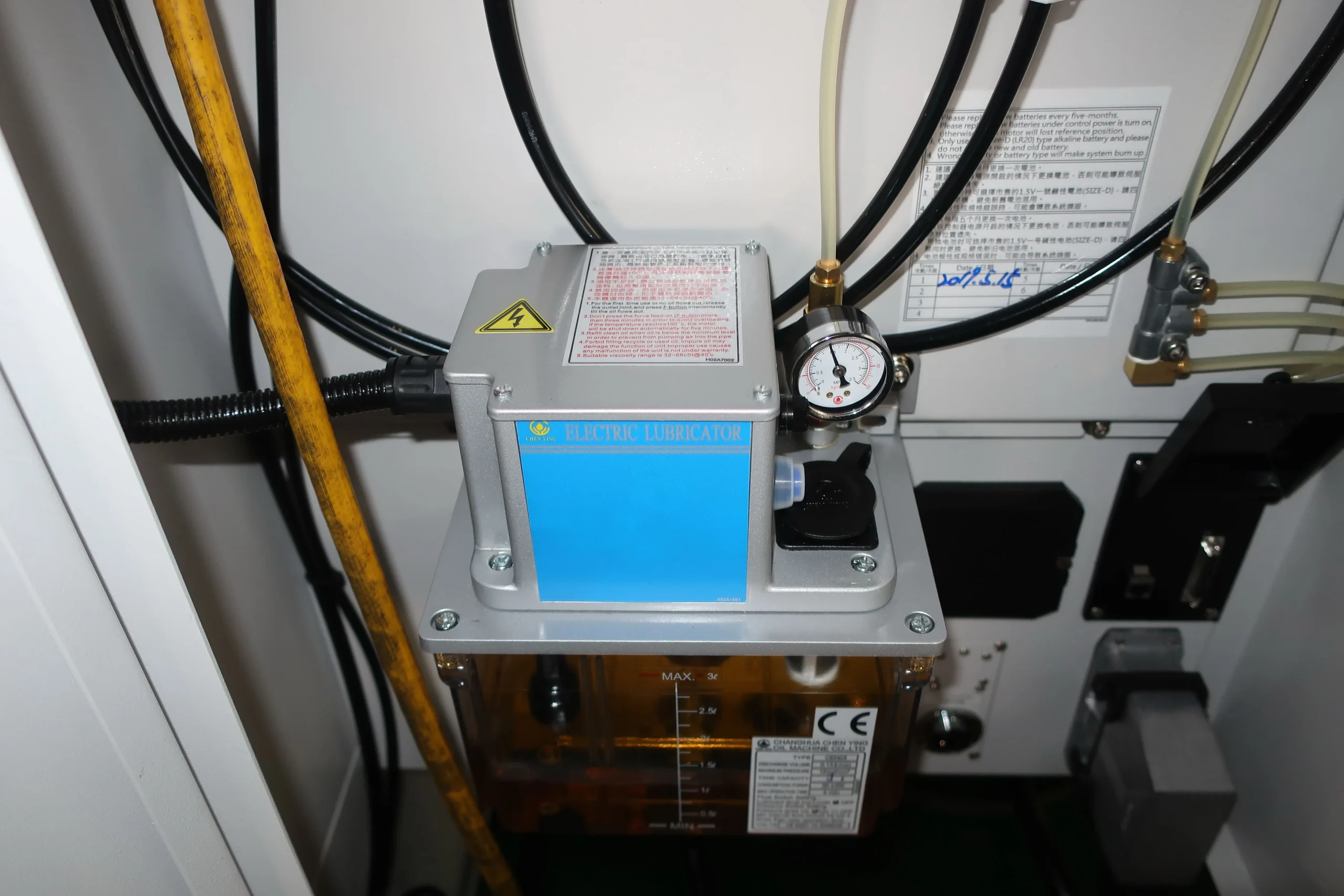

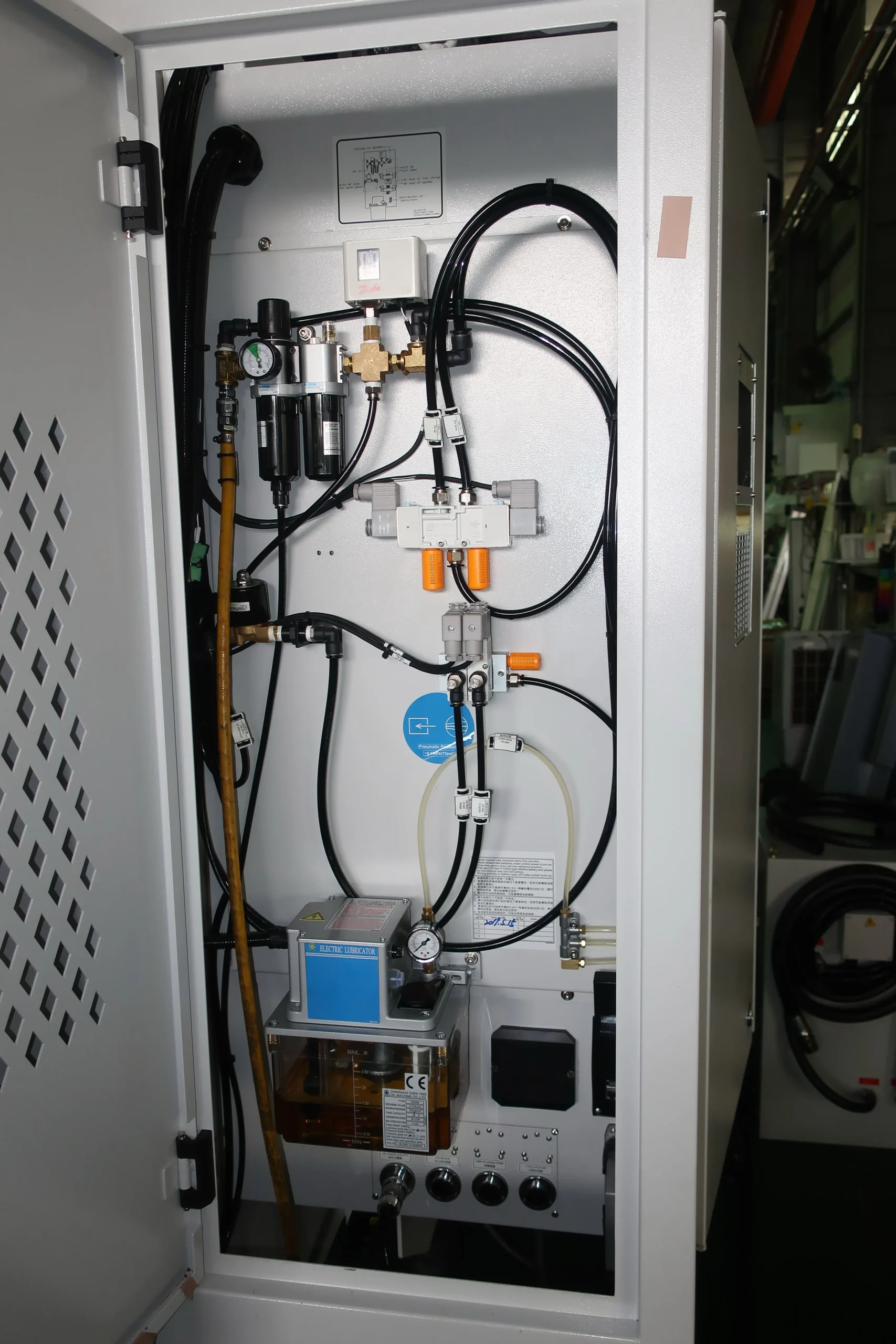

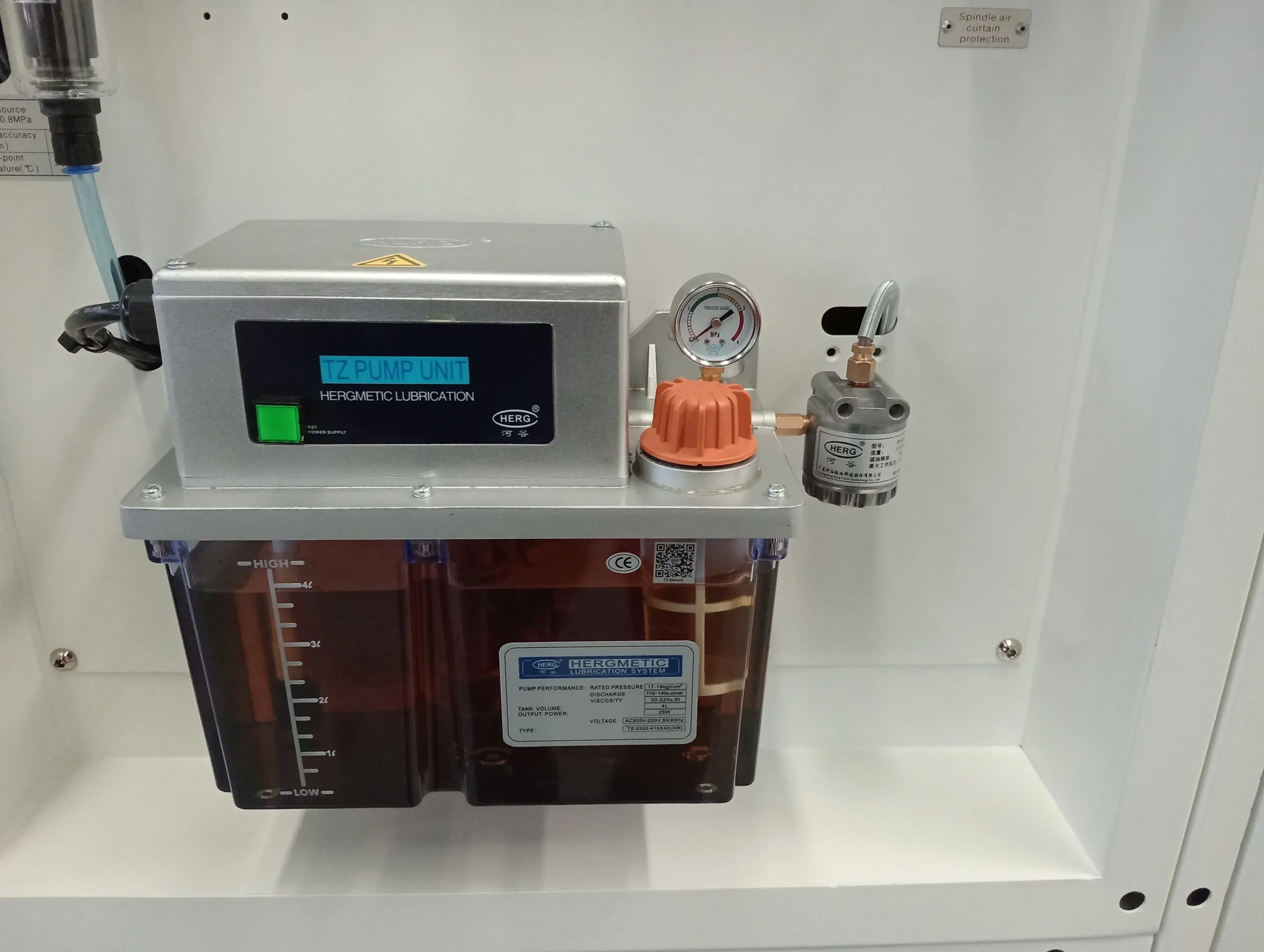

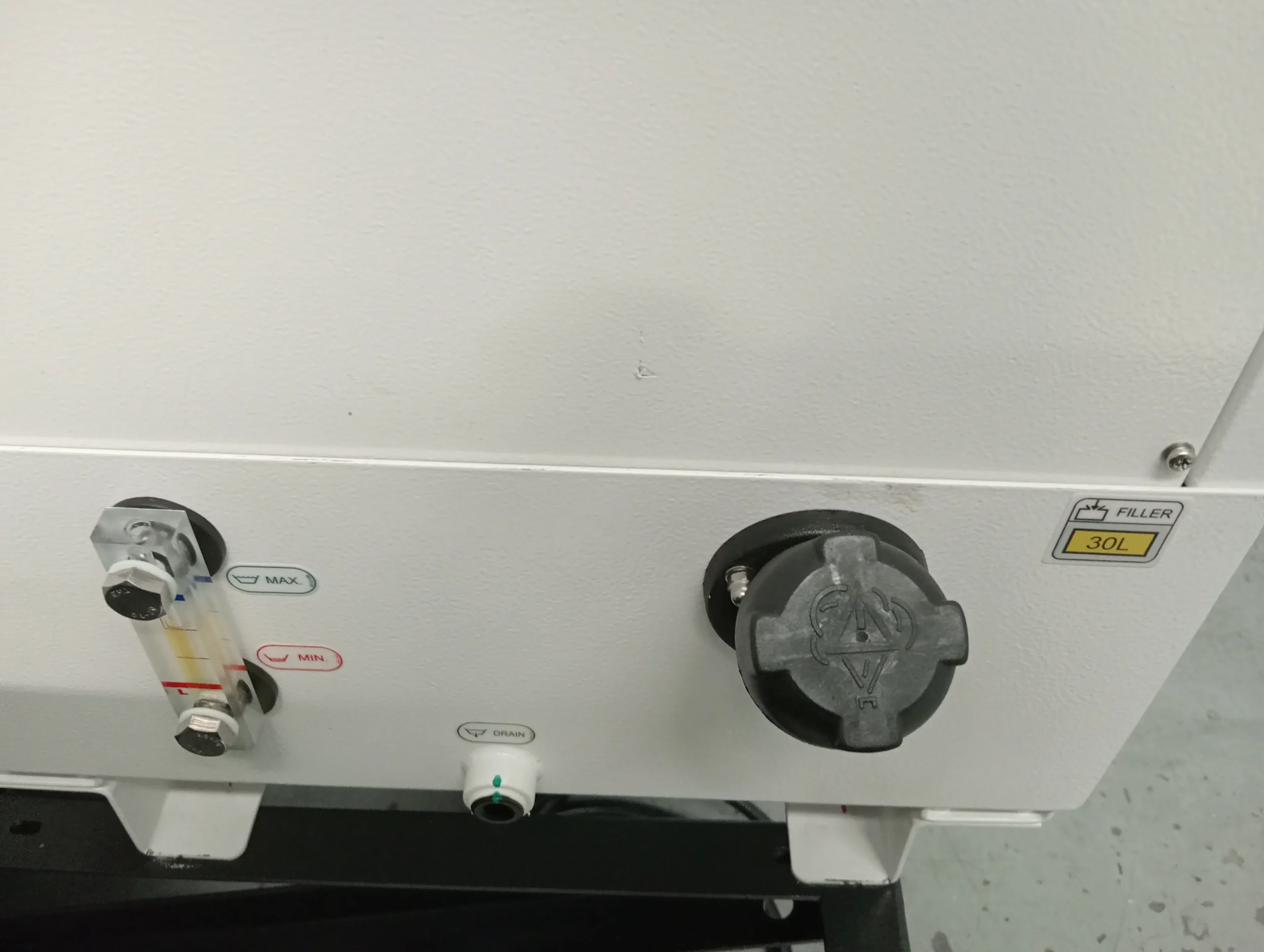

• Автоматическая централизованная система смазки
• Пистолет для подачи сжатого воздуха

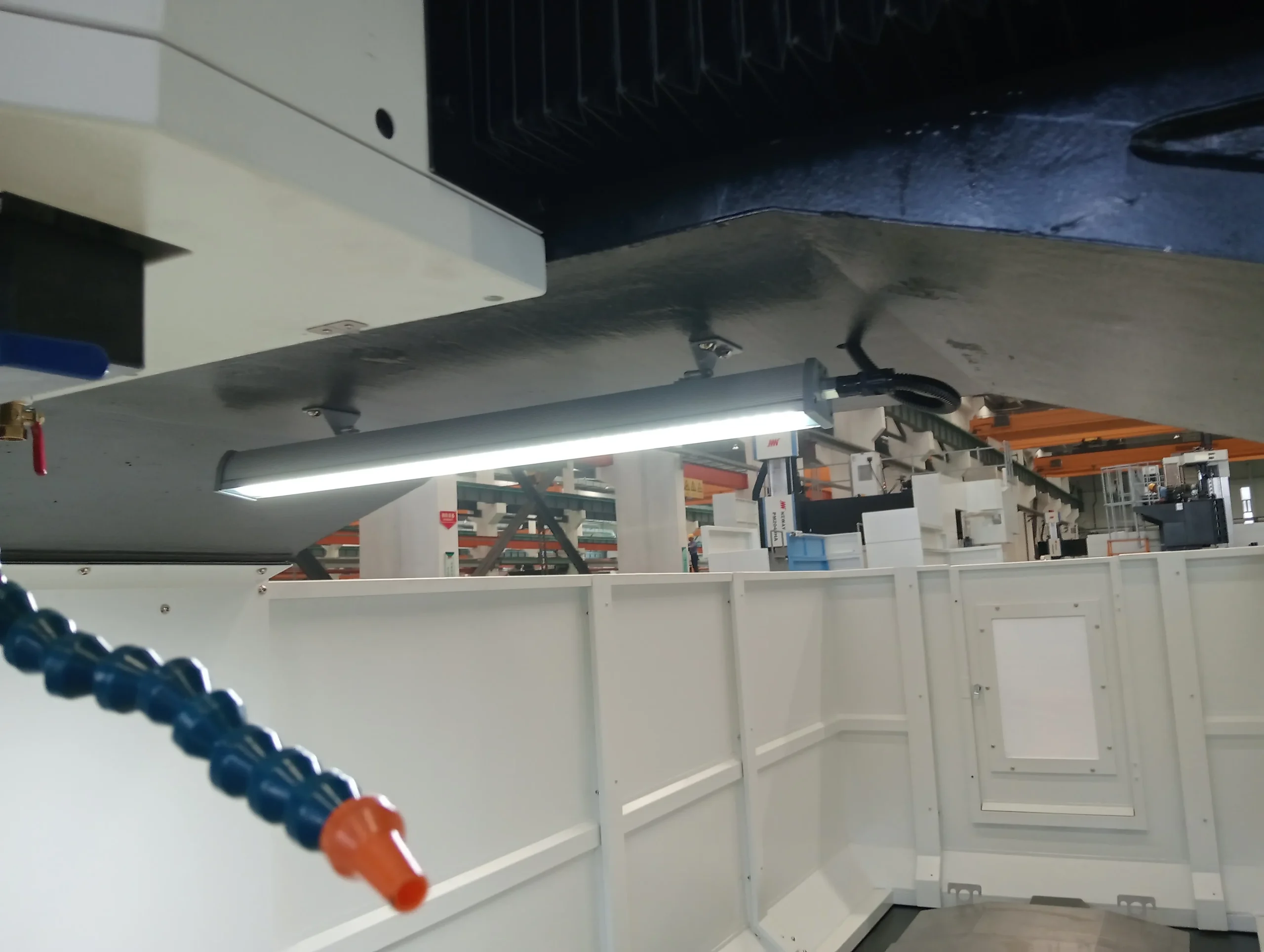

• Освещение рабочей зоны
• Продув шпинделя перед сменой инструмента

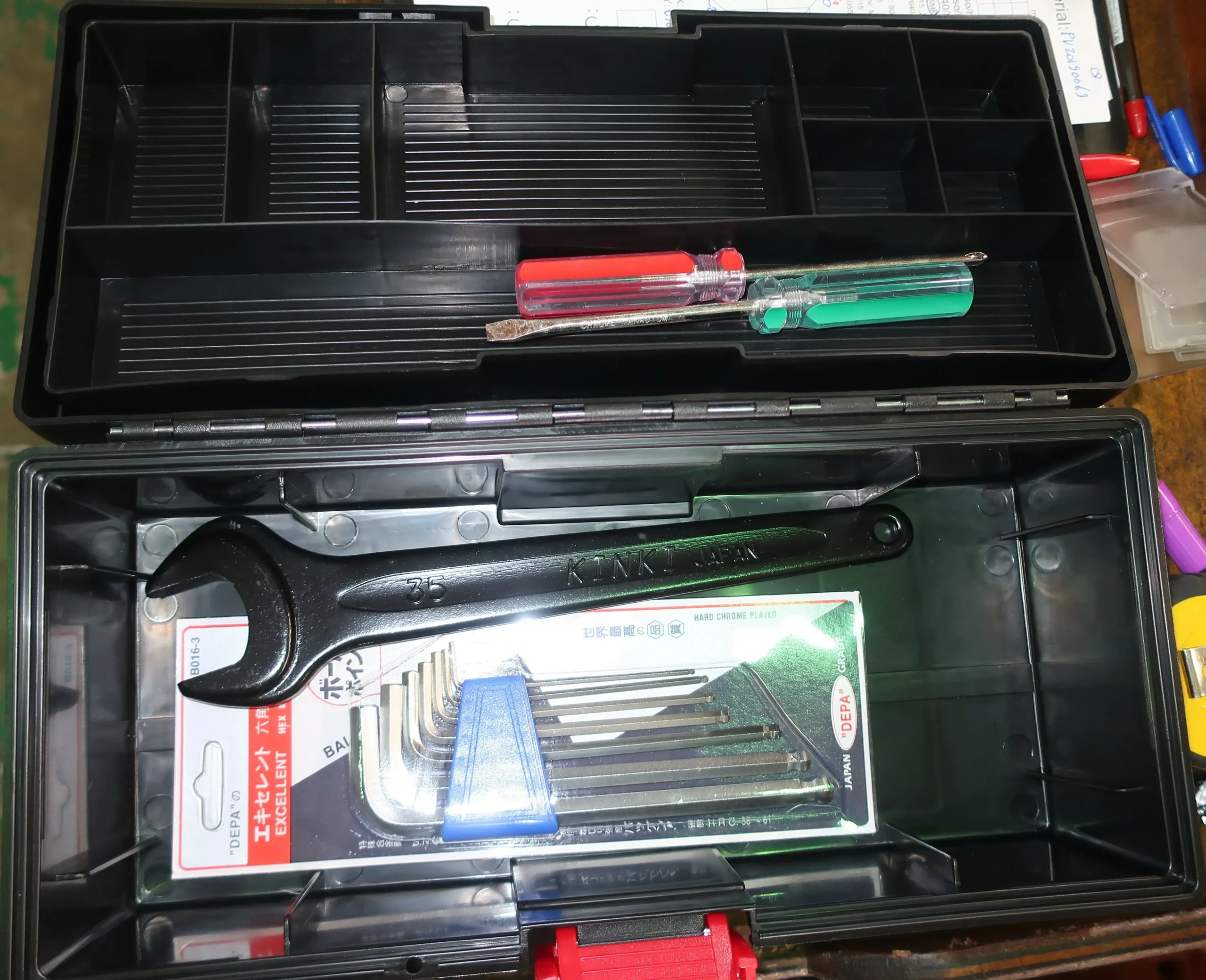

• Комплект инструмента для наладки и обслуживания станка
• Комплект выравнивающих опор

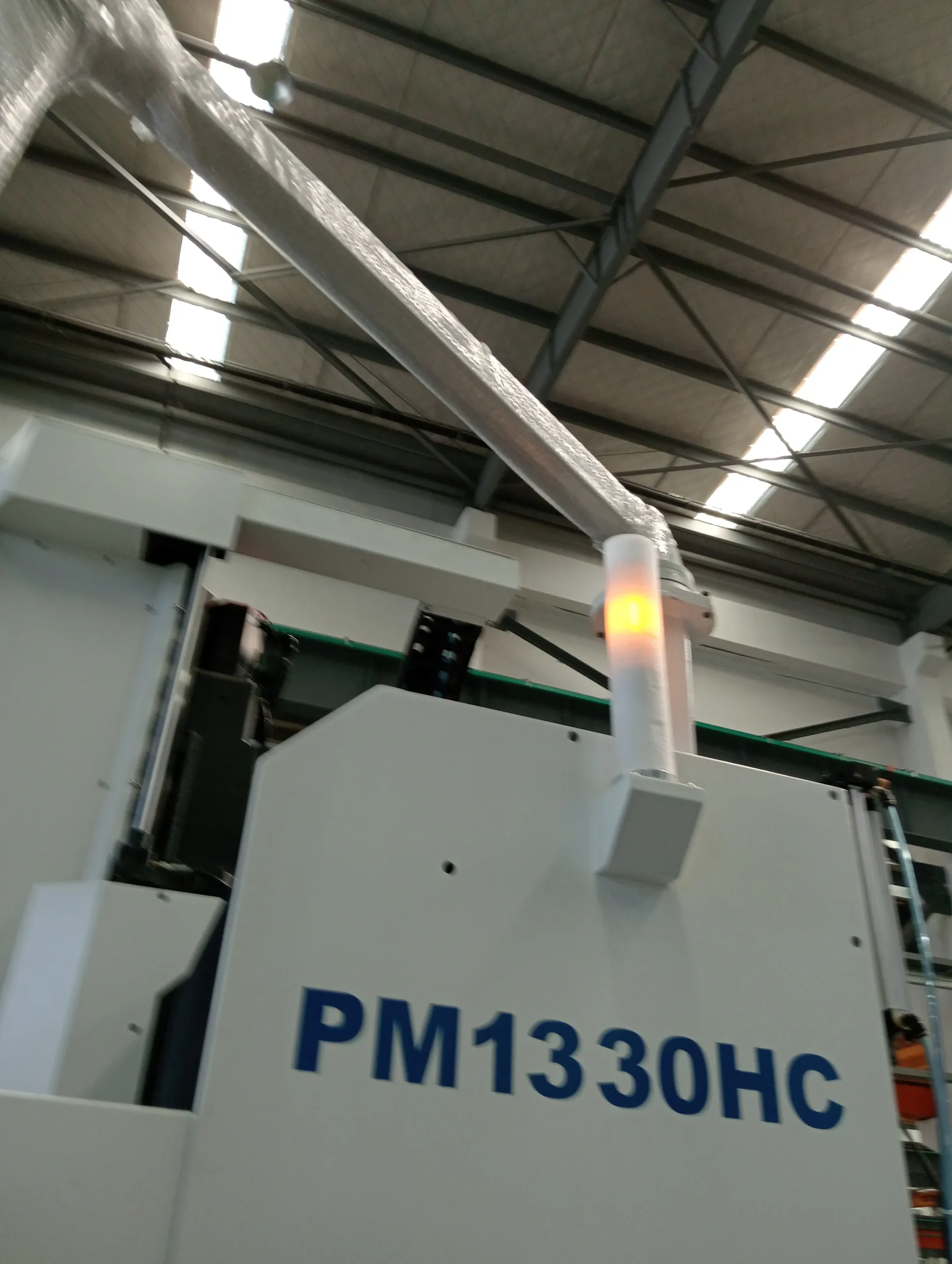

• Индикация состояния станка
• Маслоотделитель (скиммер) для СОЖ
• Комплект документации

Дополнительная комплектация:

• Инструментальный магазин на 40 позиций, с манипулятором
• Fanuc 0i MF (1) + α-Двигатель шпинделя мощностью (пост. / 30 мин.) 22 / 26 кВт (770/910 Н*м)
• Функция ЧПУ Fanuc 0i-MF (1): Manual Guide I
• Увеличение высоты колонны на 400мм
• Подготовка к установке 4й оси
• Функции ЧПУ G68.2 Смещение и поворот системы координат, G53.1 Автоматическое выравнивание наклонной оси
• Датчик измерения инструмента Renishaw ТS27
• Система измерения детали Renishaw OMP60
• Функция ЧПУ Fanuc 0i-MF (1): AICC II
• Функция ЧПУ Fanuc 0i-MF (1): Data Server + CF Card 2Gb

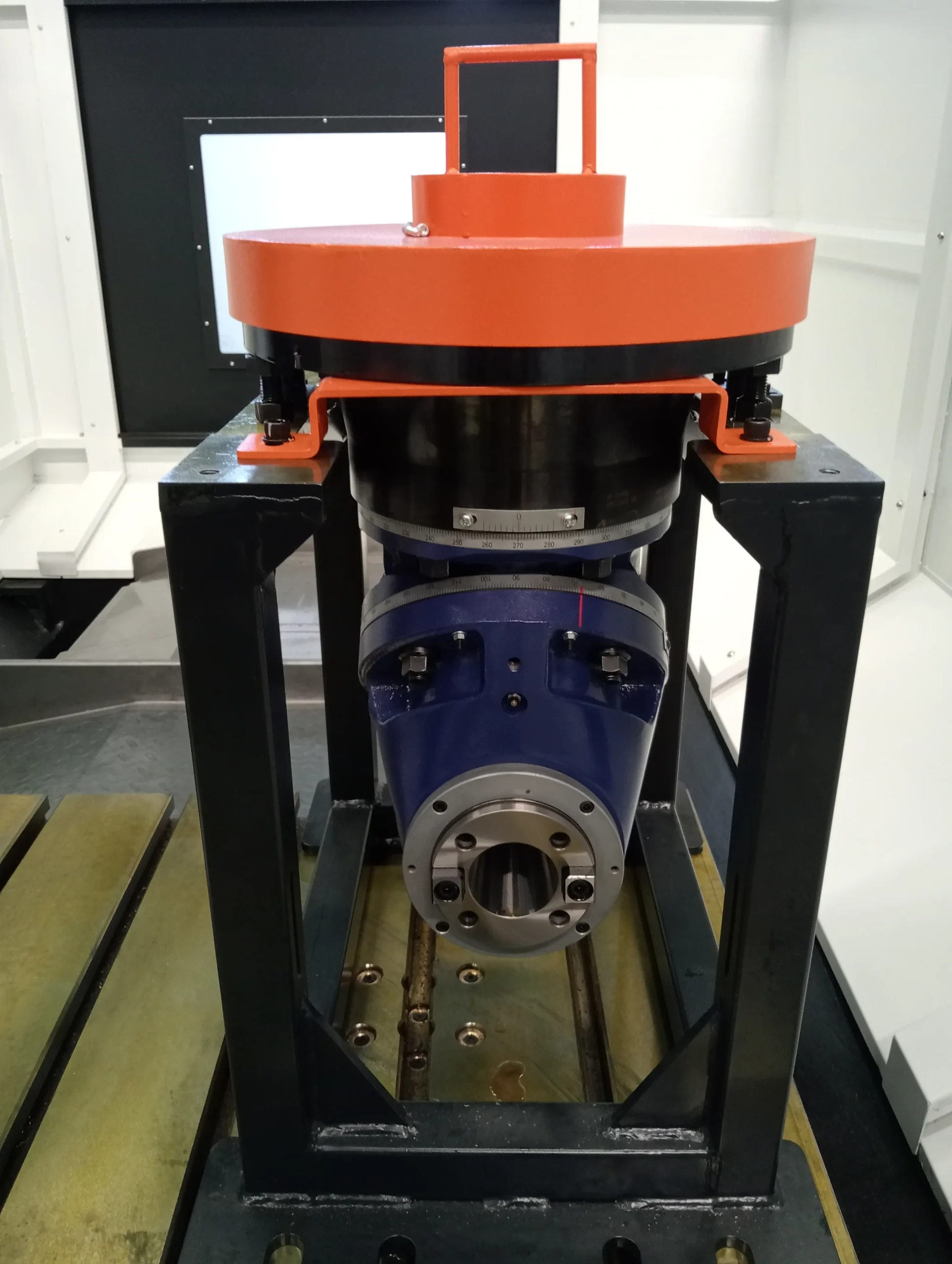

• Угловая 90 механическая фрезерная головка KS-A80 (Meya), включая стойку для хранения
• Угловая 90º автоматическая фрезерная головка, индексация оси С 5°, модель NWM-AR5-75 (NEWAY), включая систему хранения
• Угловая 90º автоматическая фрезерная головка, индексация оси С 5°, модель NWM-AR5-50 (NEWAY), включая систему  хранения

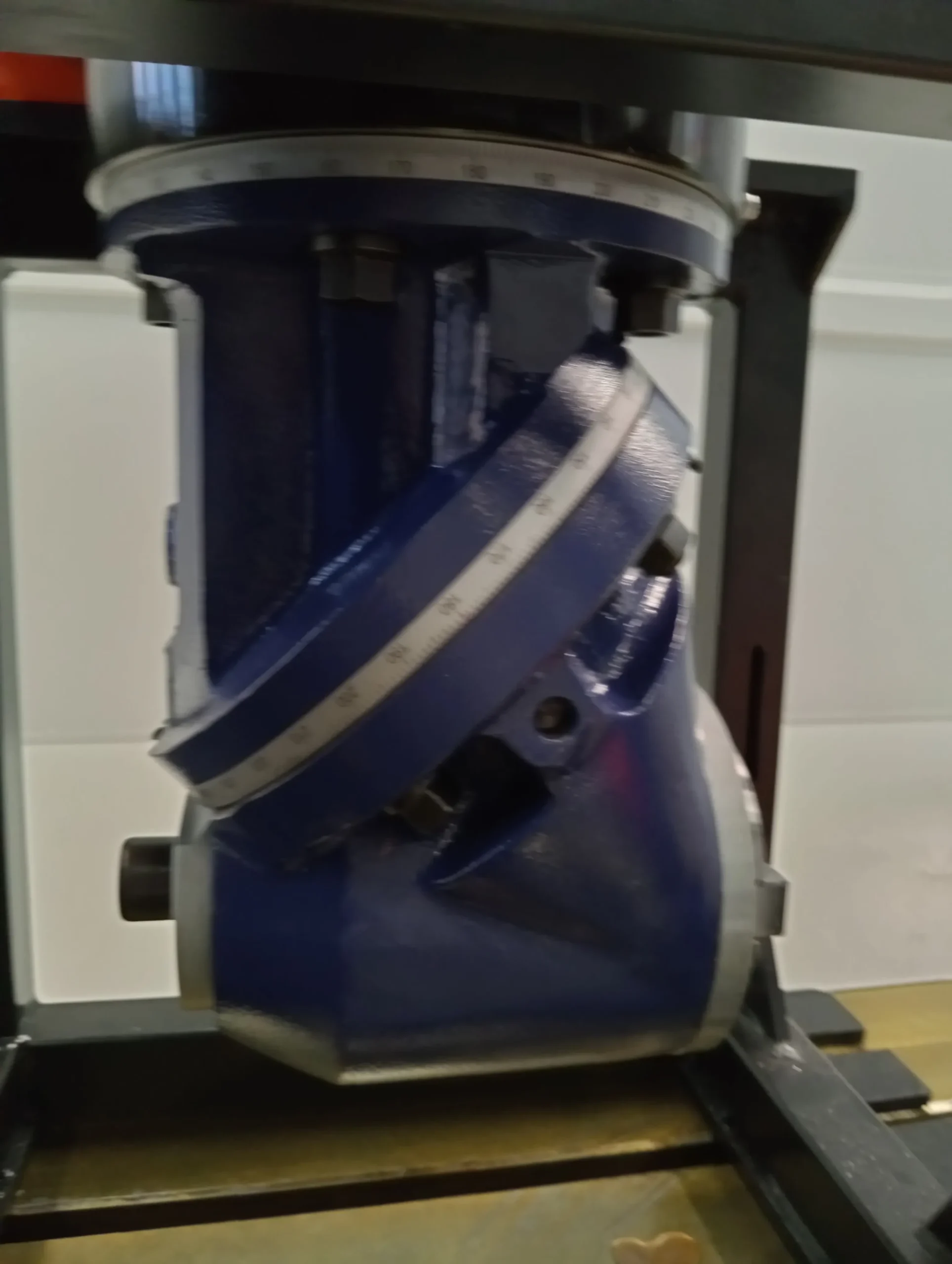

• Универсальная ручная фрезерная головка, , модель U45, включая систему хранения
• Инструментальный магазин на 32 позиций с манипулятором, с горизонтальной и вертикальной сменой инструмента
• Инструментальный магазин на 60 позиций с манипулятором
• Оптические линейки на оси X/Y/Z (Heidenhain)
• Поворотный стол, 4 ось
