Портально-фрезерный обрабатывающий центр с ЧПУ SD4012A Solex, Китай

Преимущества и выгоды:

• Все составные элементы несущей конструкции станка имеют внушительный вес 26 тонн – основание (станина), портал, суппорт, шпиндельная бабка — цельнолитые, имеют ребра жесткости, а следовательно обеспечивают постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки в процессе резания.
• Равномерное балансирование вертикального перемещения фрезерного суппорта  выполняется с помощью усиленной гидравлической системы, которая исключает искажение нагрузок на шариковинтовую передачу.
• Габариты рабочей поверхности стола 1200 х 4000 мм, что позволяет обрабатывать достаточно габаритные заготовки. Общий вес сборки «деталь + приспособление» может достигать 7 тонн.
• Передача вращения на шпиндельный вал осуществляется через 2-ступенчатый редуктор ZF 2K250 (Германия)  в купе с  главным серводвигателем производства компании Fanuc (Япония). Выходной показатель на шпинделе составляет  Мкр =  1295 Нм, что дает возможность обрабатывать сложные по физическим  и химическим свойствам материалы. Редуктор отличается надежностью, точностью передачи вращения от главного привода, отсутствием деформаций, высоким КПД и плавностью хода.
• Для перемещений в продольном и поперечном направлении используются направляющие качения роликового типа INA (Германия). Они отличаются низким коэффициентом трения, способны выдерживать высокие нагрузки и обладают высокой скоростью перемещений.
• Высокий уровень кастомизации станков SOLEX позволяет увеличивать объем рабочей зоны по вашей потребности за счет большего хода по осям и большего расстояния между колоннами. Установкой более мощных приводов и различных дополнительных опций, изменить шаг ШВП, расширить функционал систем ЧПУ и пр.
• Управление работой станка выполняют с помощью ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных. Она обеспечивает высокую точность, плавность хода и минимизирует время обратной связи. Память в этой генерации составляет 2 МБ, что позволяет хранить достаточно количество УП. Может быть расширено до 2 ГБ опционально.
• Станок уже имеет магазин инструментов 24 позиции в стандарте, скорость смены инструмента 2.5 секунды. Тип крепления оправок — BT50. Количество позиций может быть увеличено опционально.

Стандартная комплектация:

• Fanuc 0i-MF 10,4″ LCD + Manual Guide I
• Функции ЧПУ Fanuc: G68.2 Смещение и поворот системы координат, G53.1 Автоматическое выравнивание наклонной оси

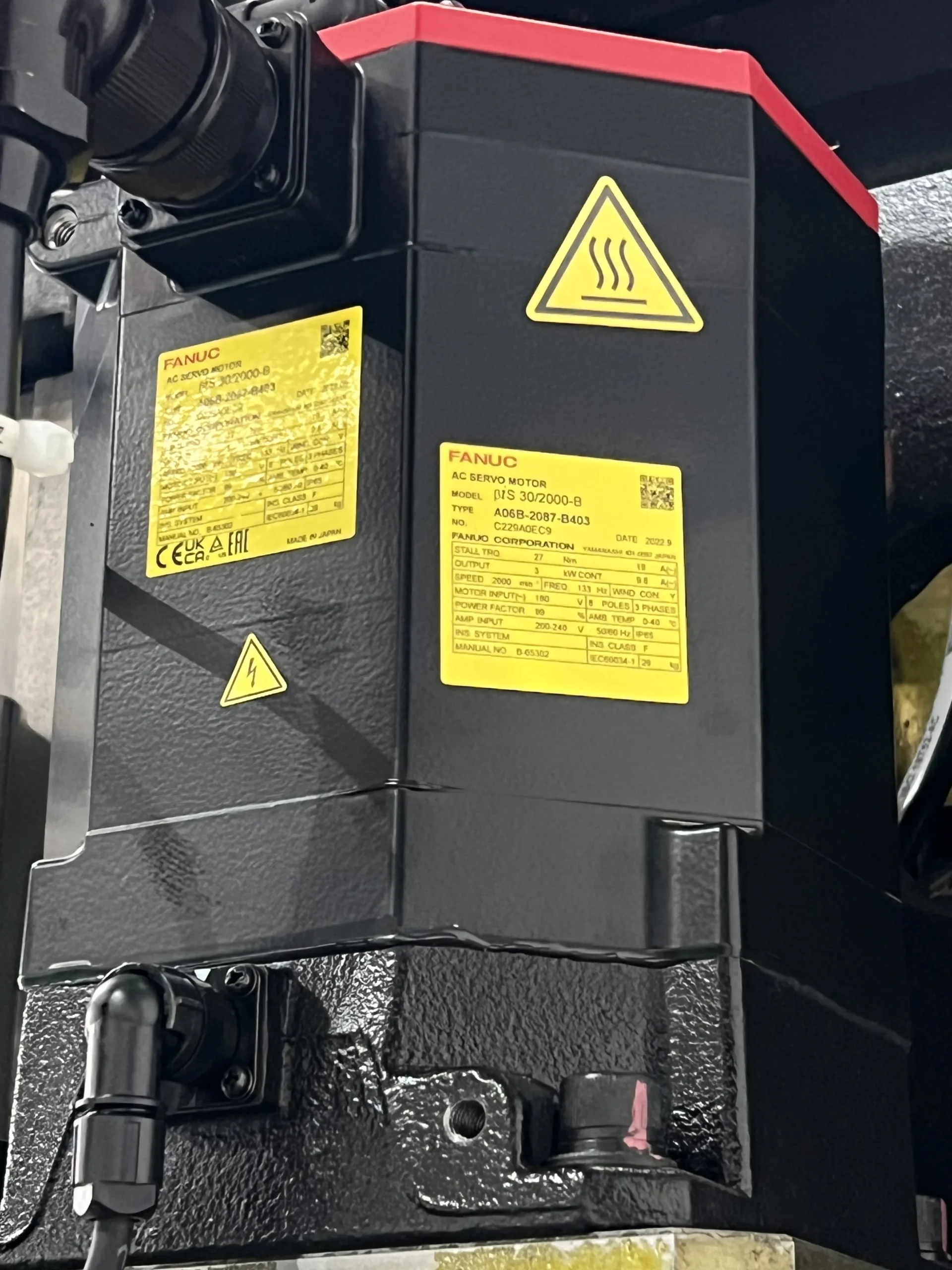

• Главный двигатель мощностью (пост./ 30 мин.) 22 / 26 кВт, серия αil (Fanuc)
• Привод шпинделя через 2-ступенчатый планетарный редуктор
• Конус шпинделя MAS403 ВТ-50

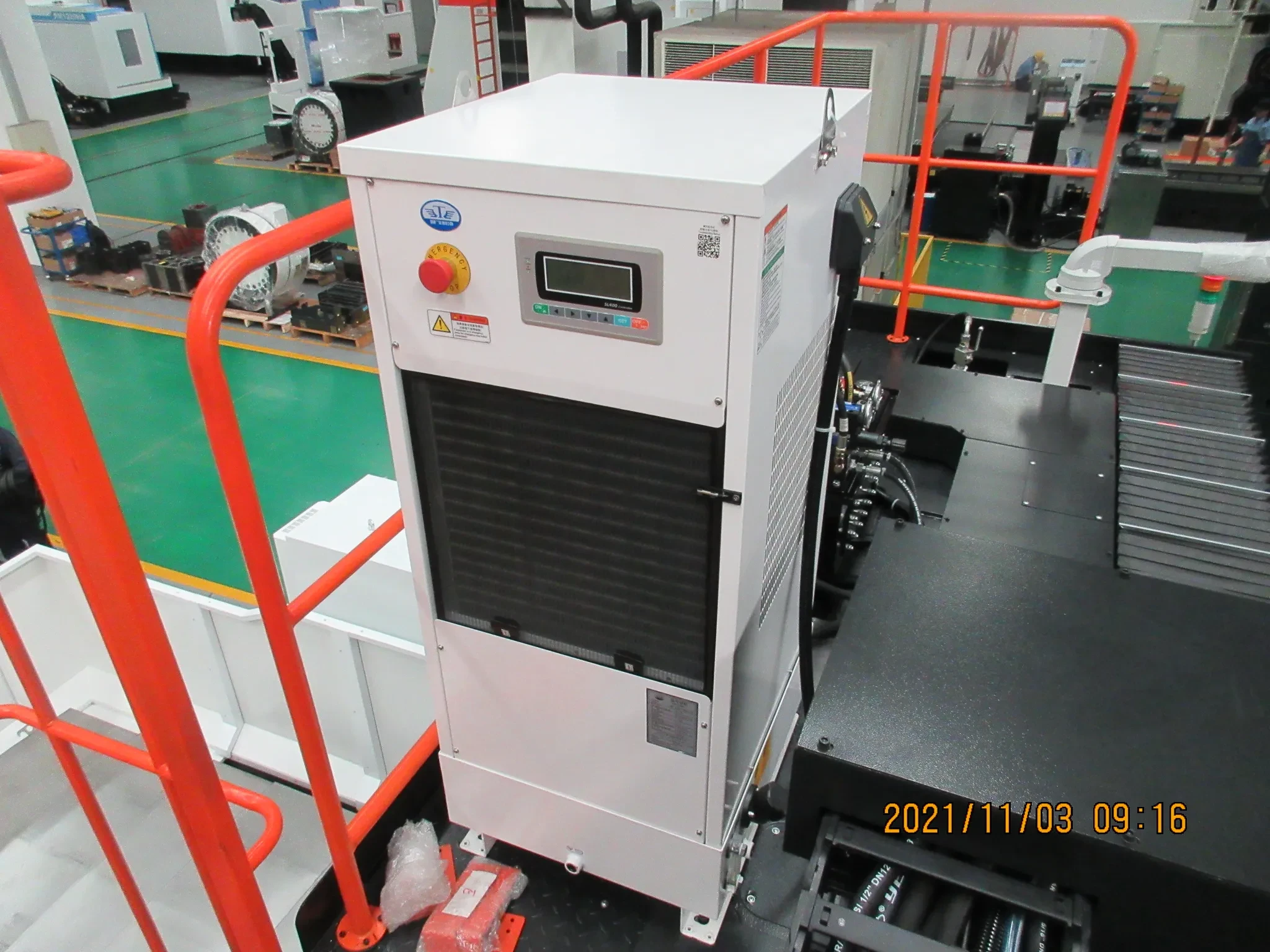

• Масляное охлаждение шпинделя и редуктора
• Направляющие качения роликового типа по оси X, Y

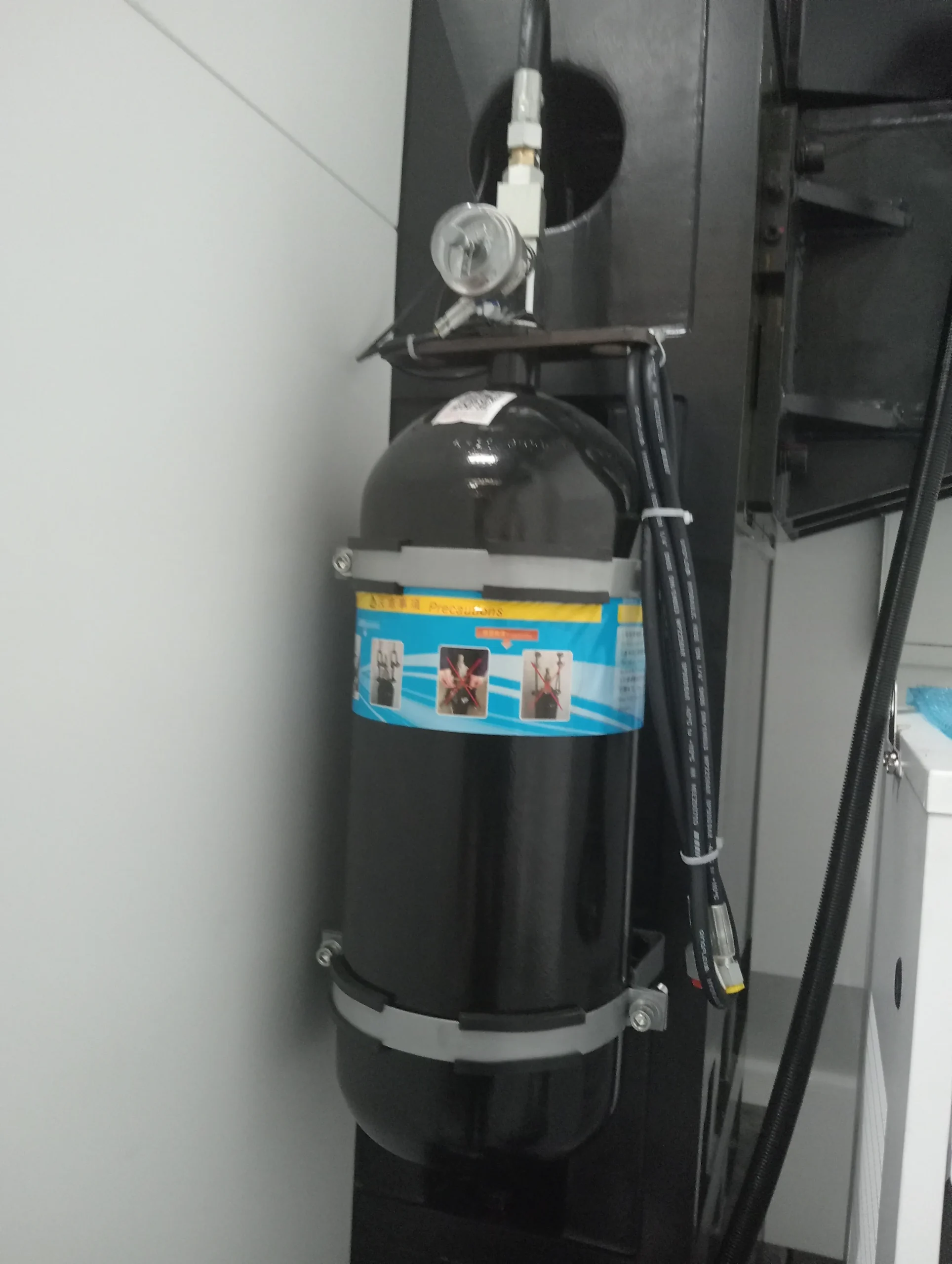

• Гидравлическая система балансирования шпиндельного узла с азотными аккумуляторами
• Обдув конуса шпинделя сжатым воздухом
• Система подачи СОЖ поливом через гибкие патрубки
• Пистолет для подачи сжатого воздуха
• Маслоотделитель дискового типа

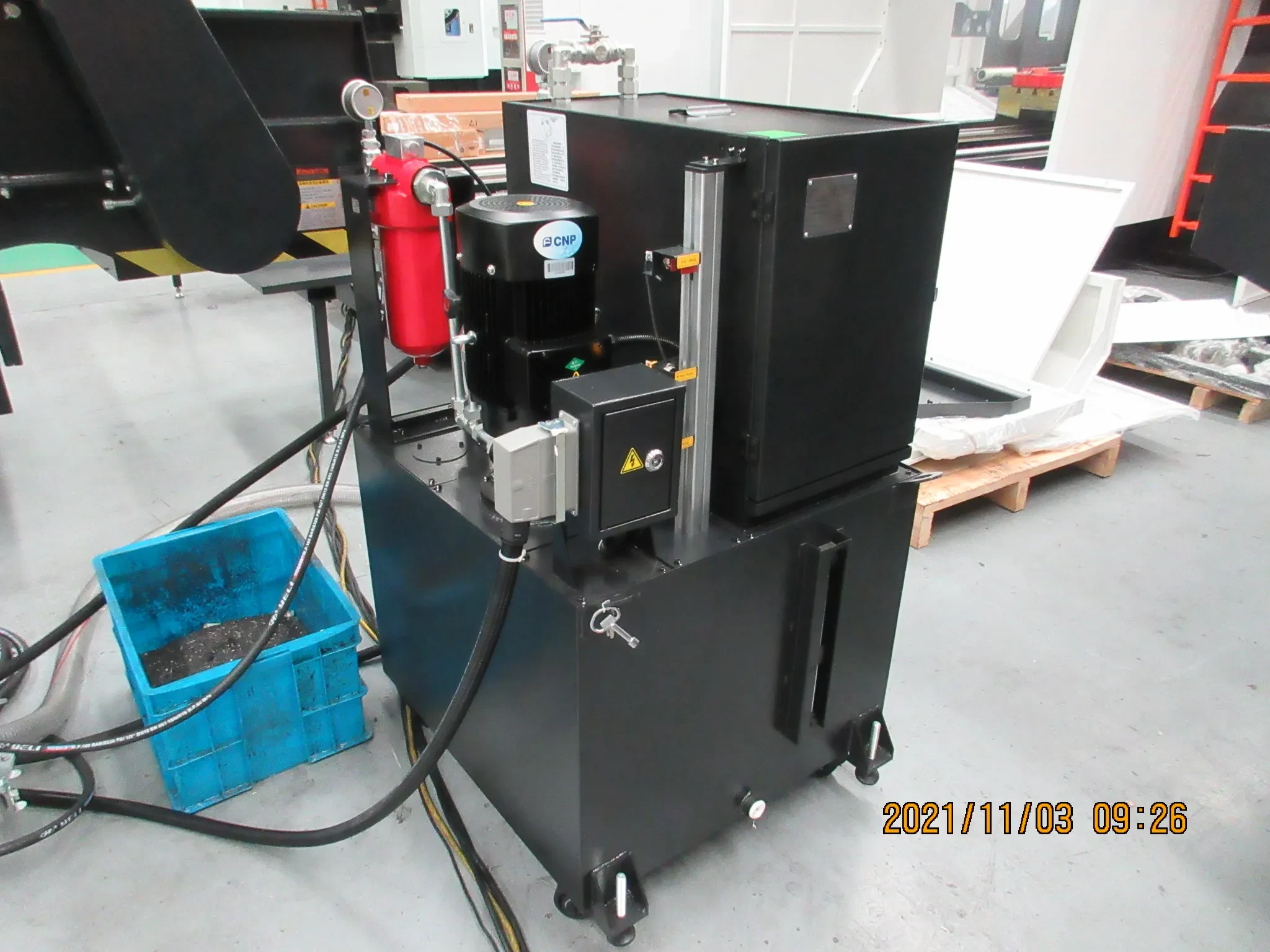

• Гидравлическая станция
• Кожух телескопический по оси Х
• Защита направляющих гофрированная по оси Y
• Кожух станка полузакрытый

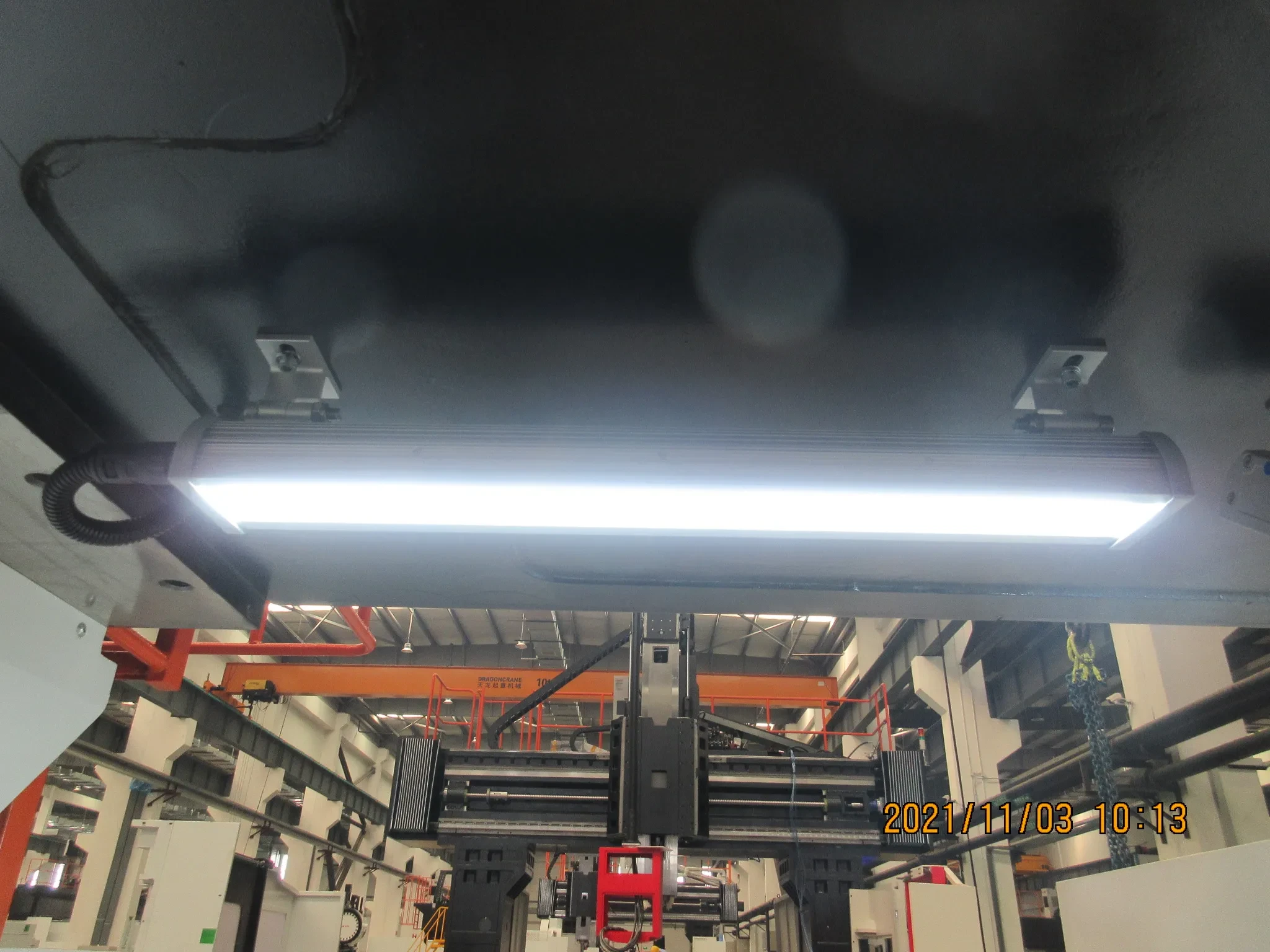

• Освещение рабочей зоны

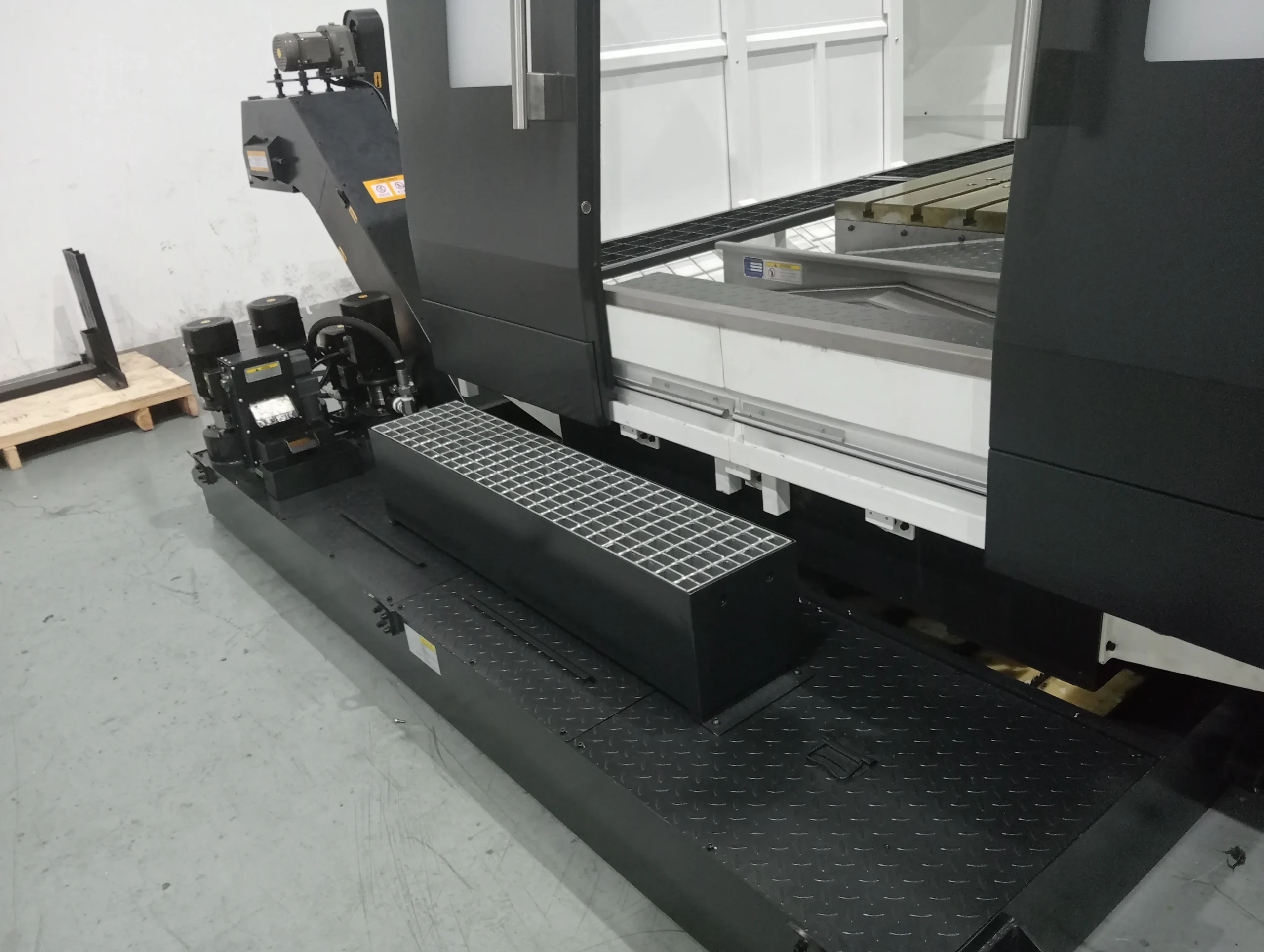

• Конвейер для удаления стружки шнекового типа (двойной вдоль оси X)

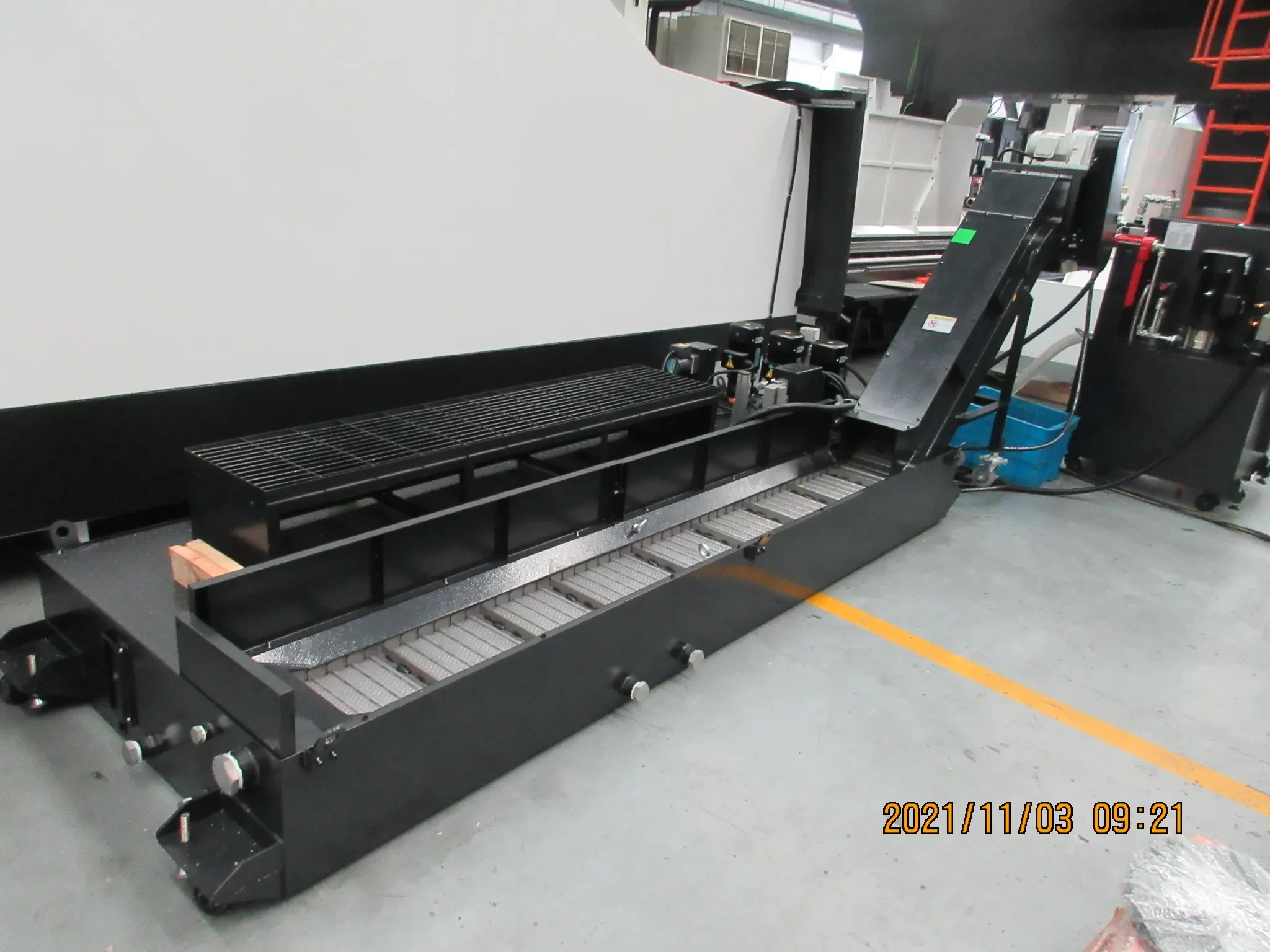

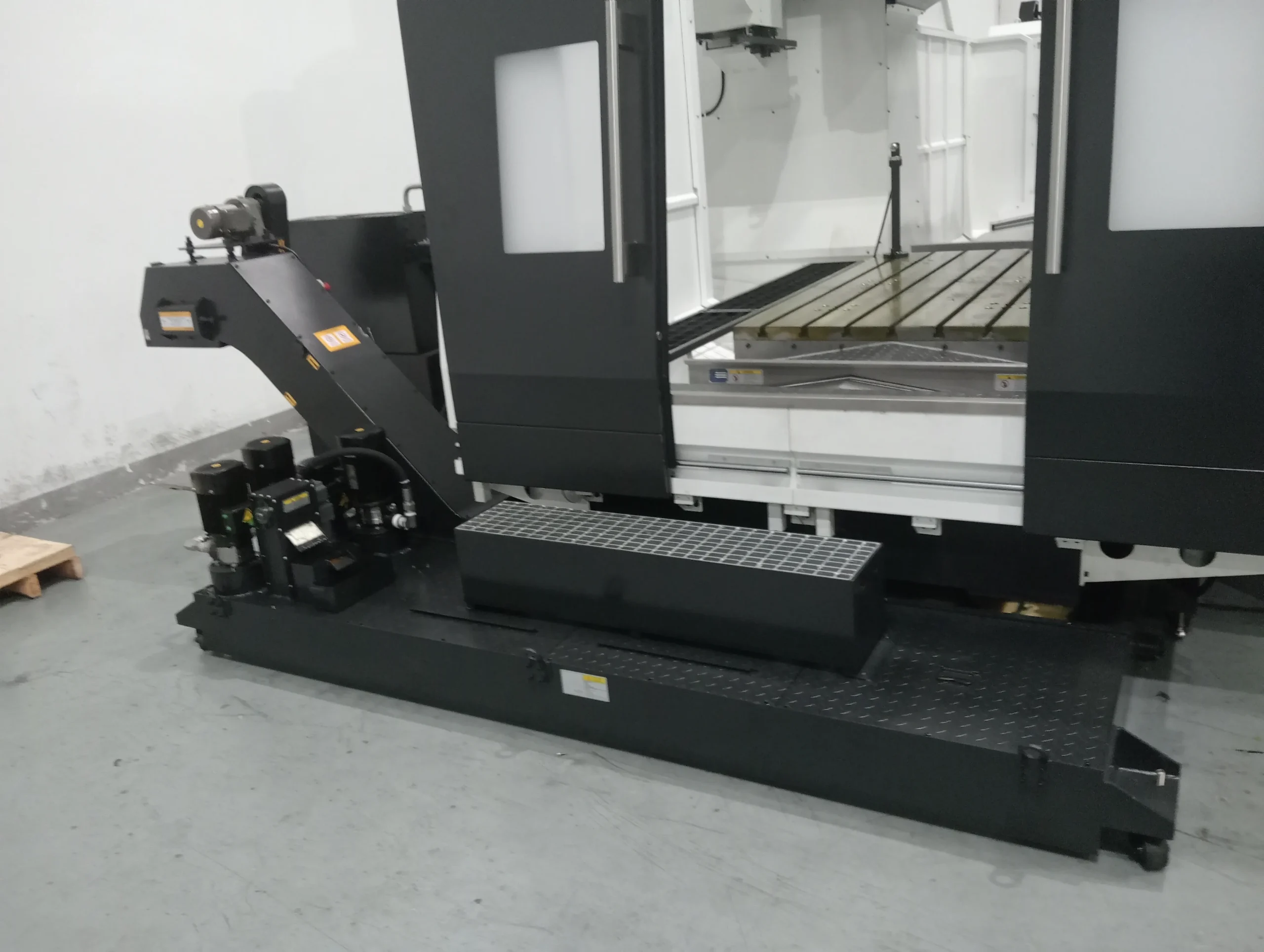

• Конвейер для удаления стружки цепного типа

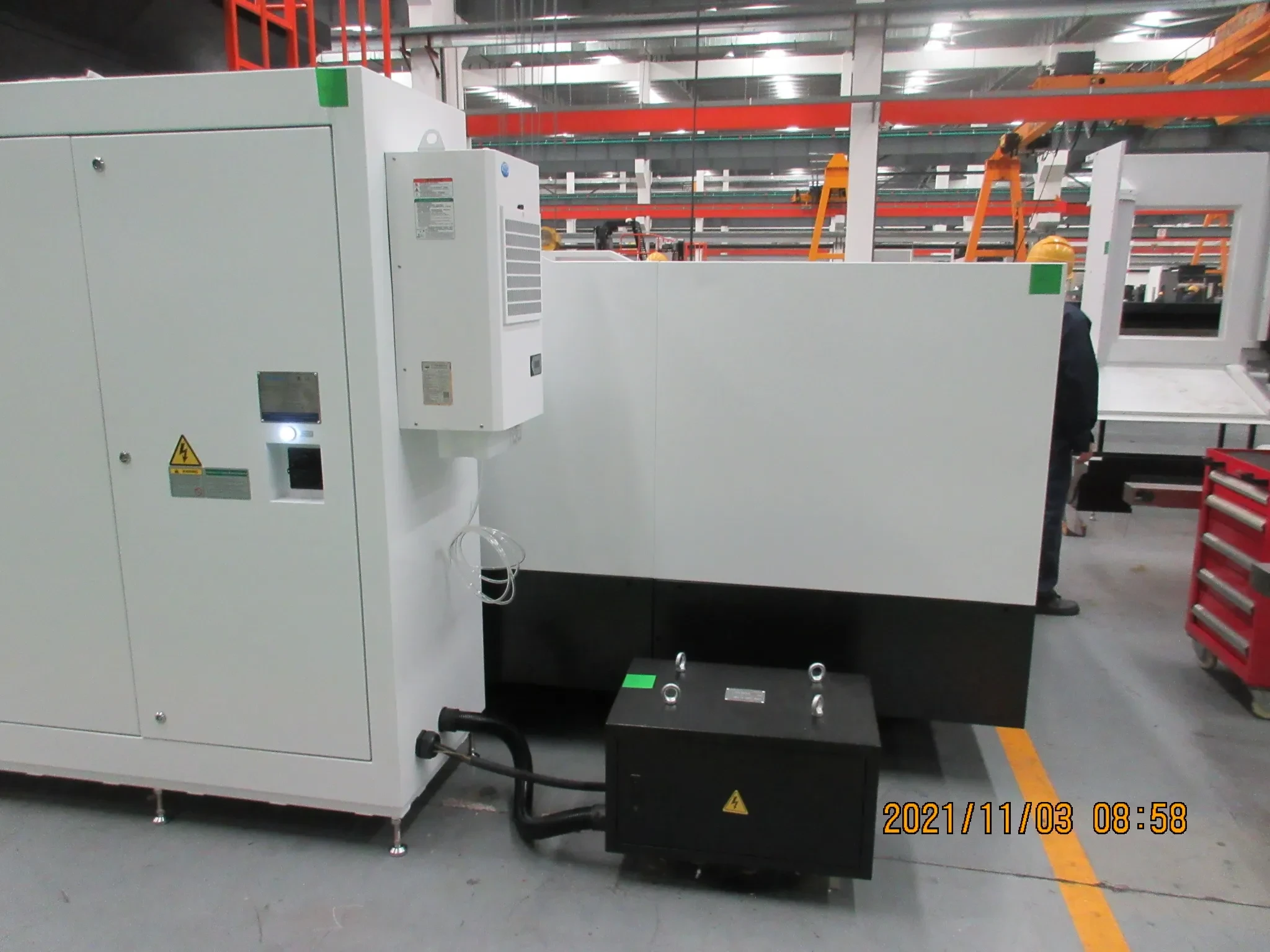

• Система охлаждения электрошкафа: кондиционер
• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Система смазки автоматическая централизованная
• Комплект инструмента для наладки и обслуживания станка
• Комплект выравнивающих опор

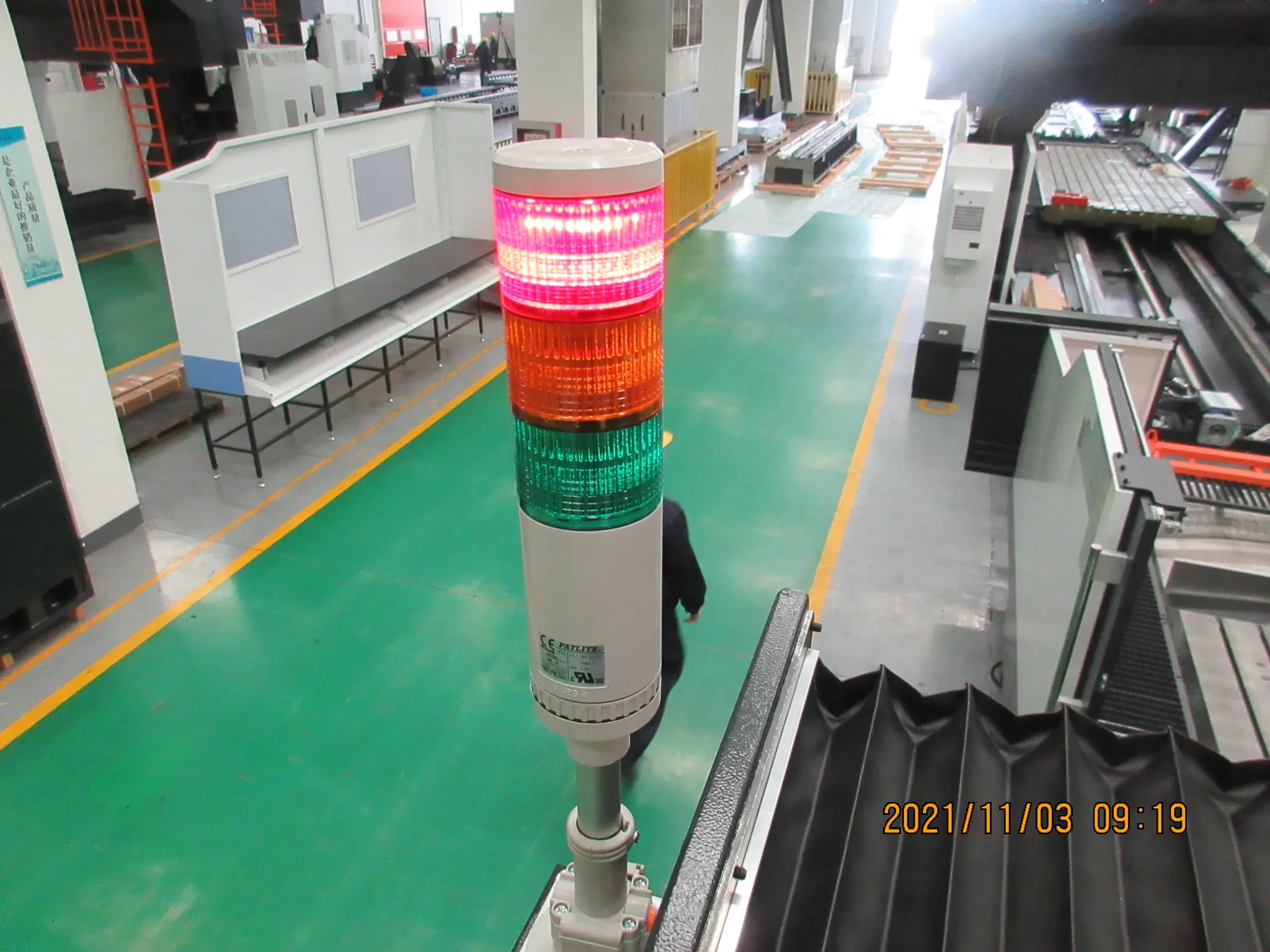

• Индикация состояния станка

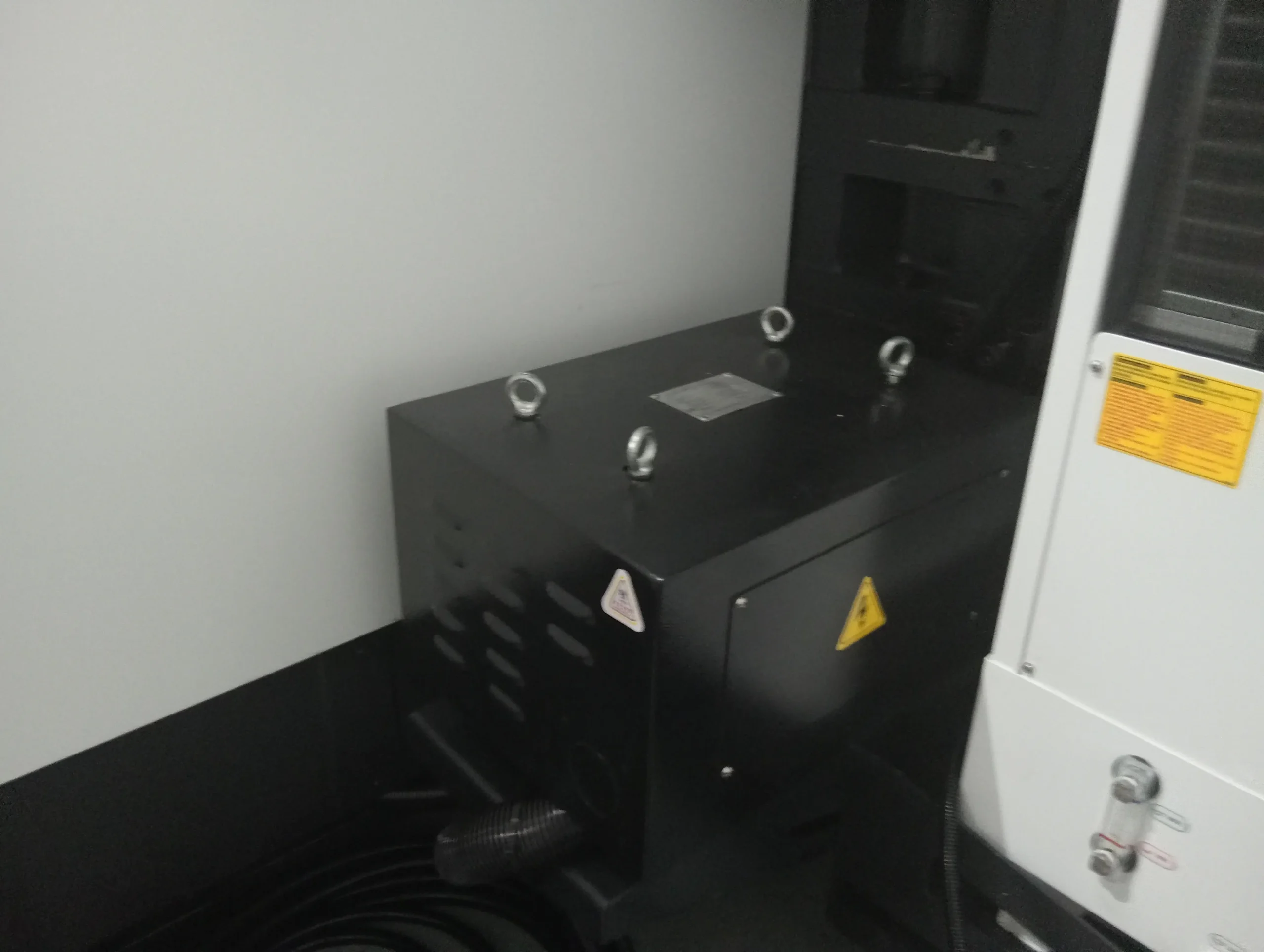

• Трансформатор
• Инструментальный магазин на 24 позиций с манипулятором
• Комплект технической документации

Дополнительная комплектация:

• Комплект масел и СОЖ для заправки станка
• Подача СОЖ через шпиндель под высоким давлением 20 бар (макс. частота вращения шпинделя 4500 мин-1)

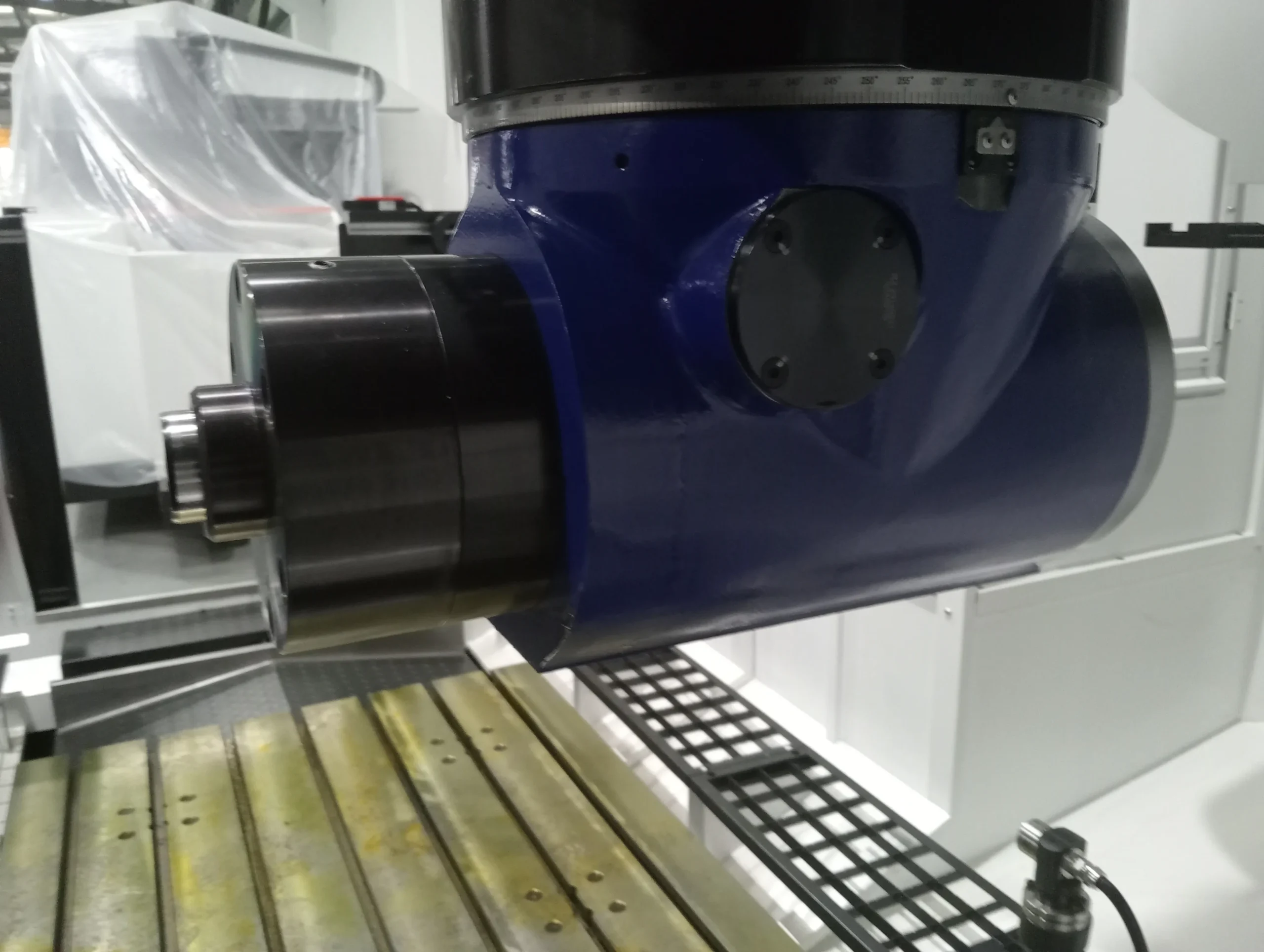

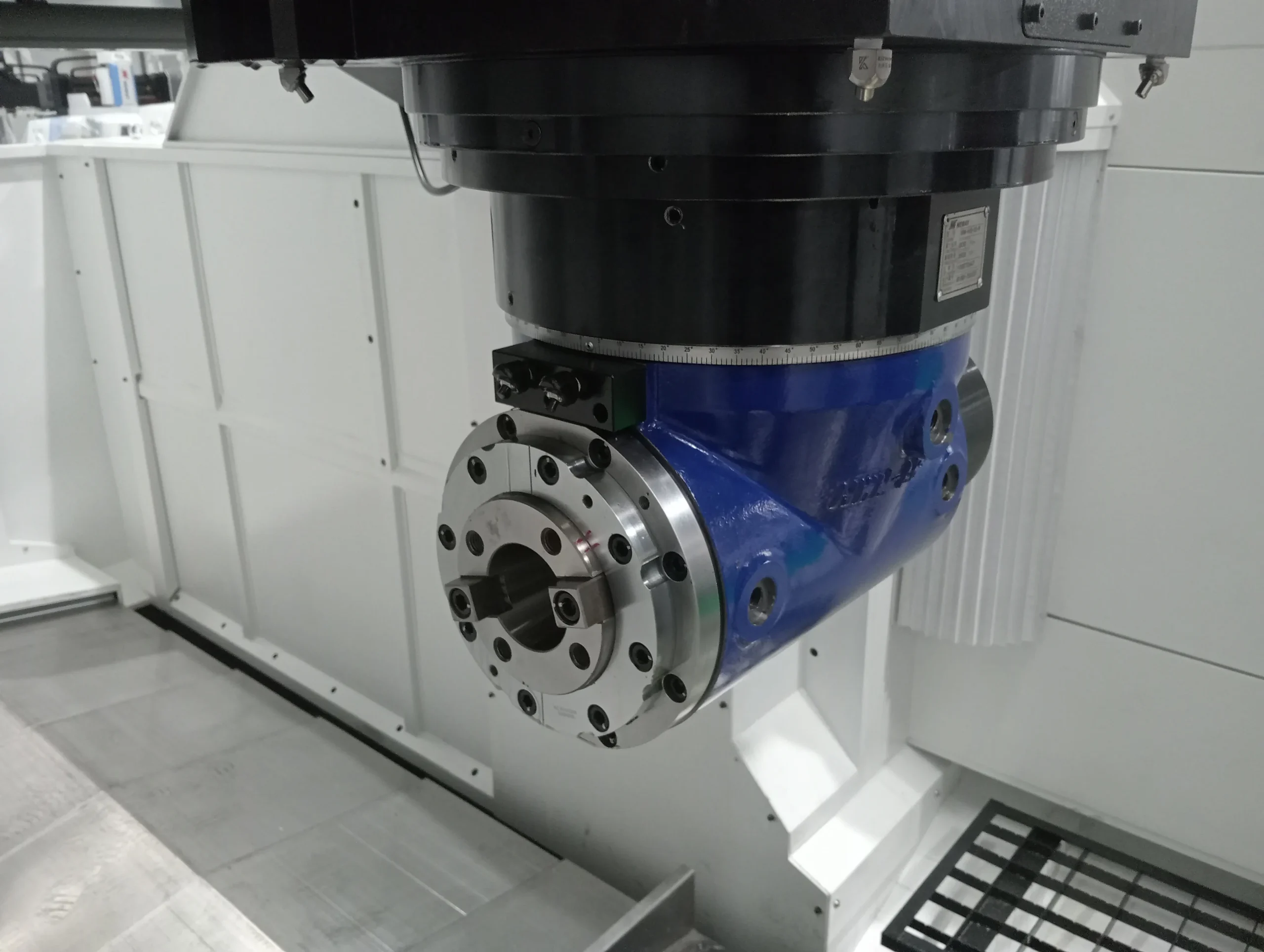

• Универсальная автоматическая фрезерная головка NWM-AU5A5-50
• Универсальная механическая фрезерная головка
• Поворотный стол, 4 ось
• Наклонно-поворотный стол 5 ось

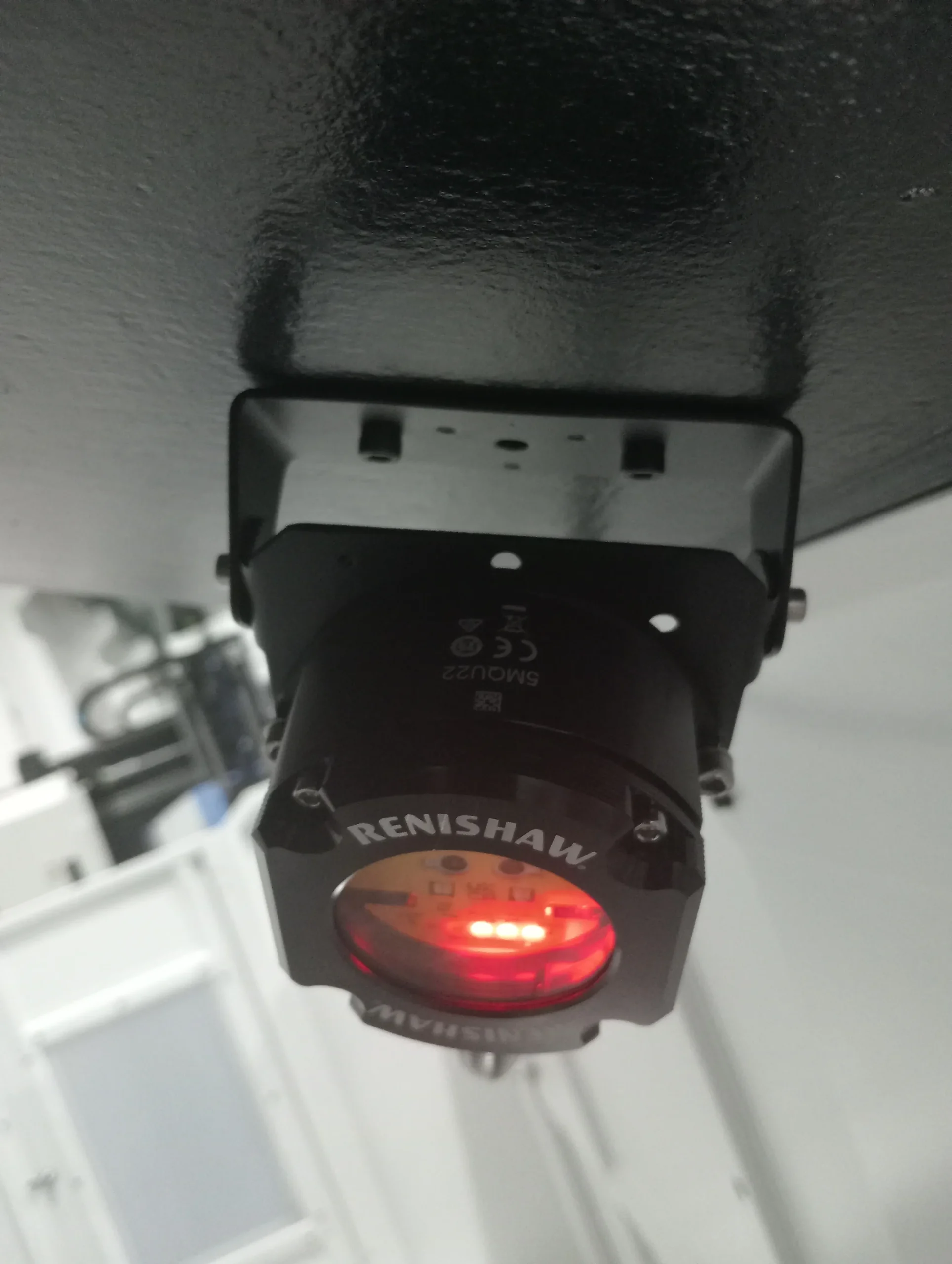

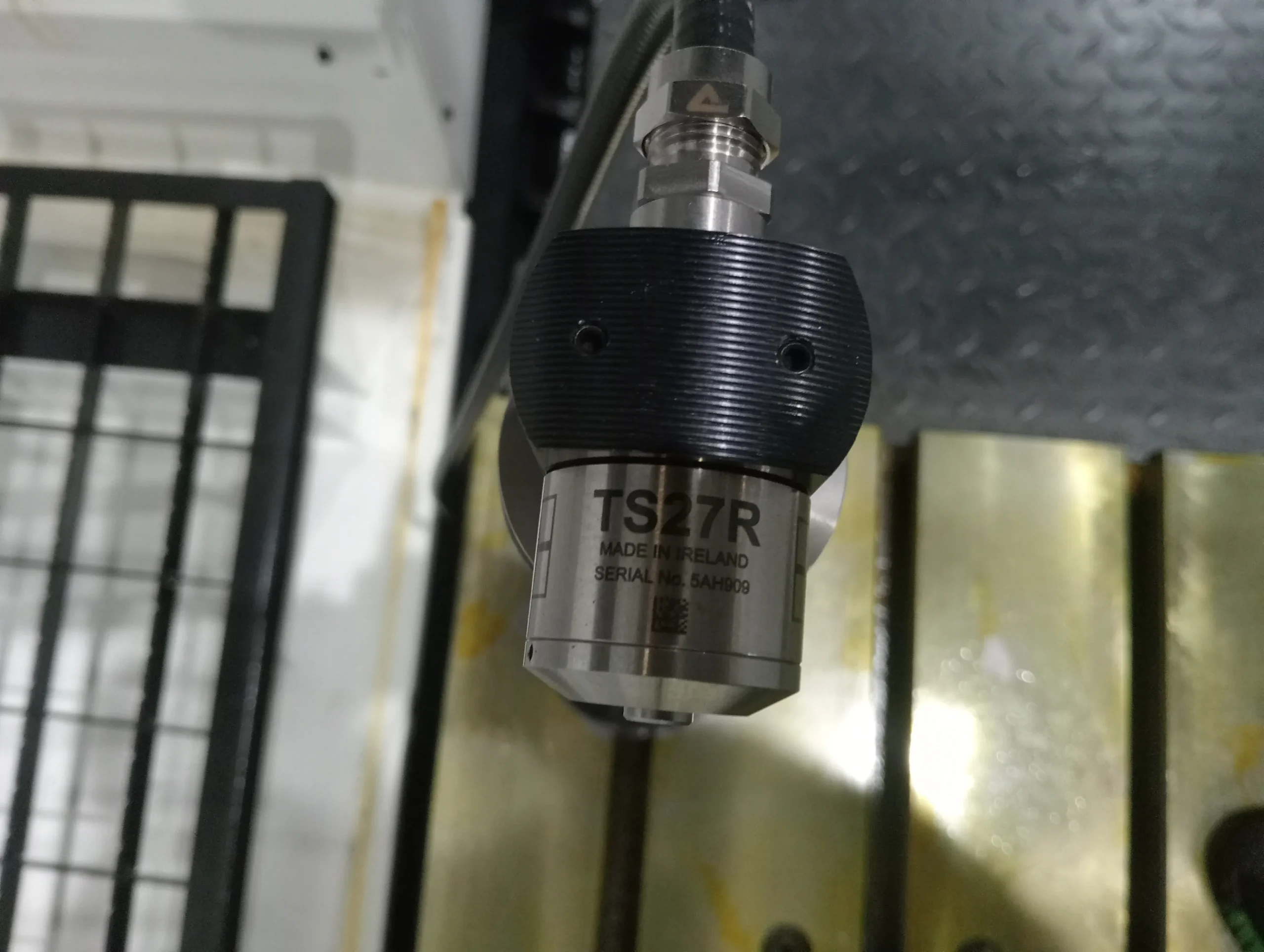

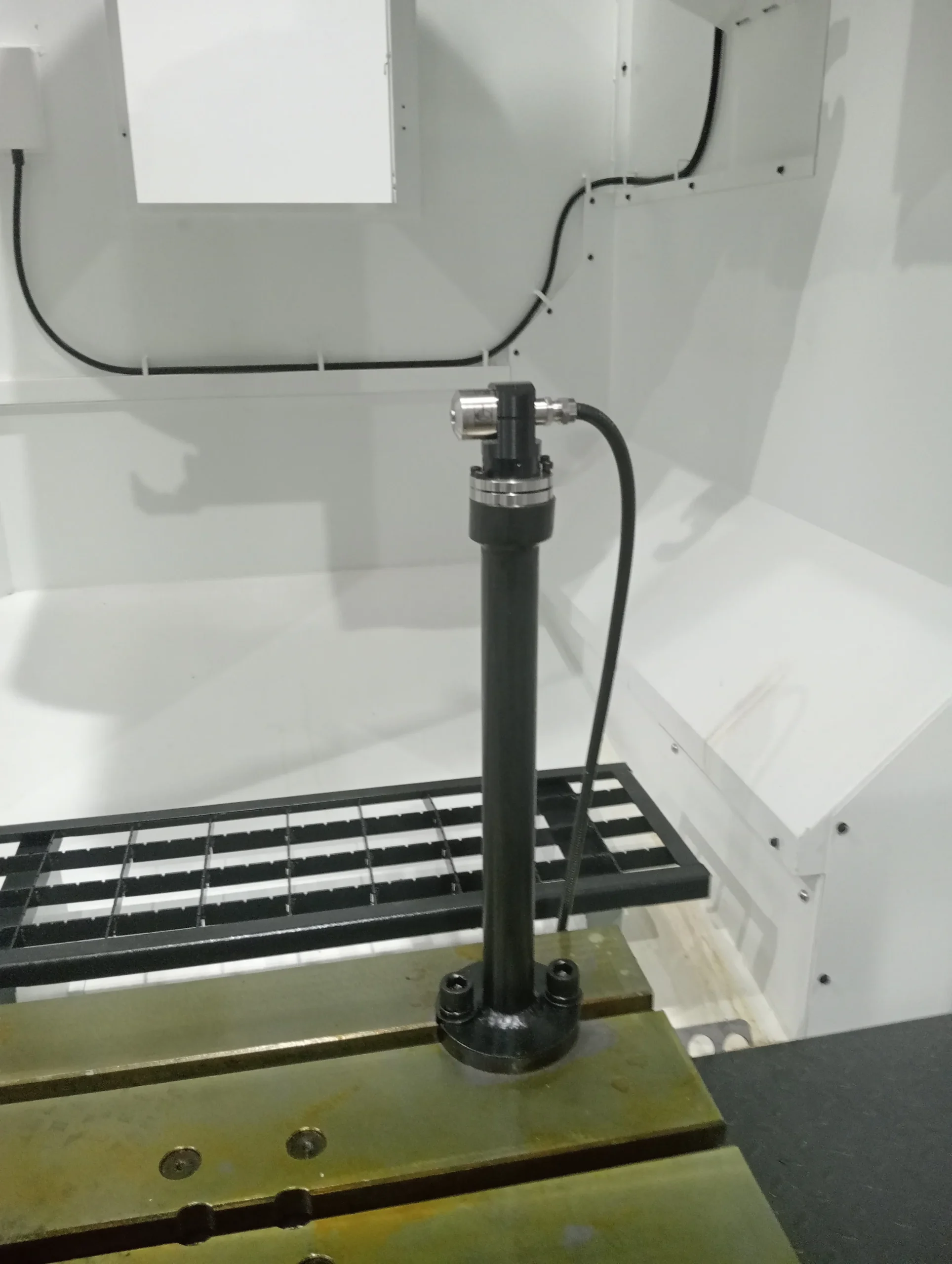

• Система измерения инструмента
• Система измерения детали
• Оптические линейки для осей X, Y, Z
• ПО SprutCAM для моделирования обработки и написания УП
• Функция ЧПУ: диалоговое программирование Manual Guide I Включено в стоимость
• Двигатель шпинделя мощностью (пост. / 30 мин.) 22 / 26 кВт (Fanuc)

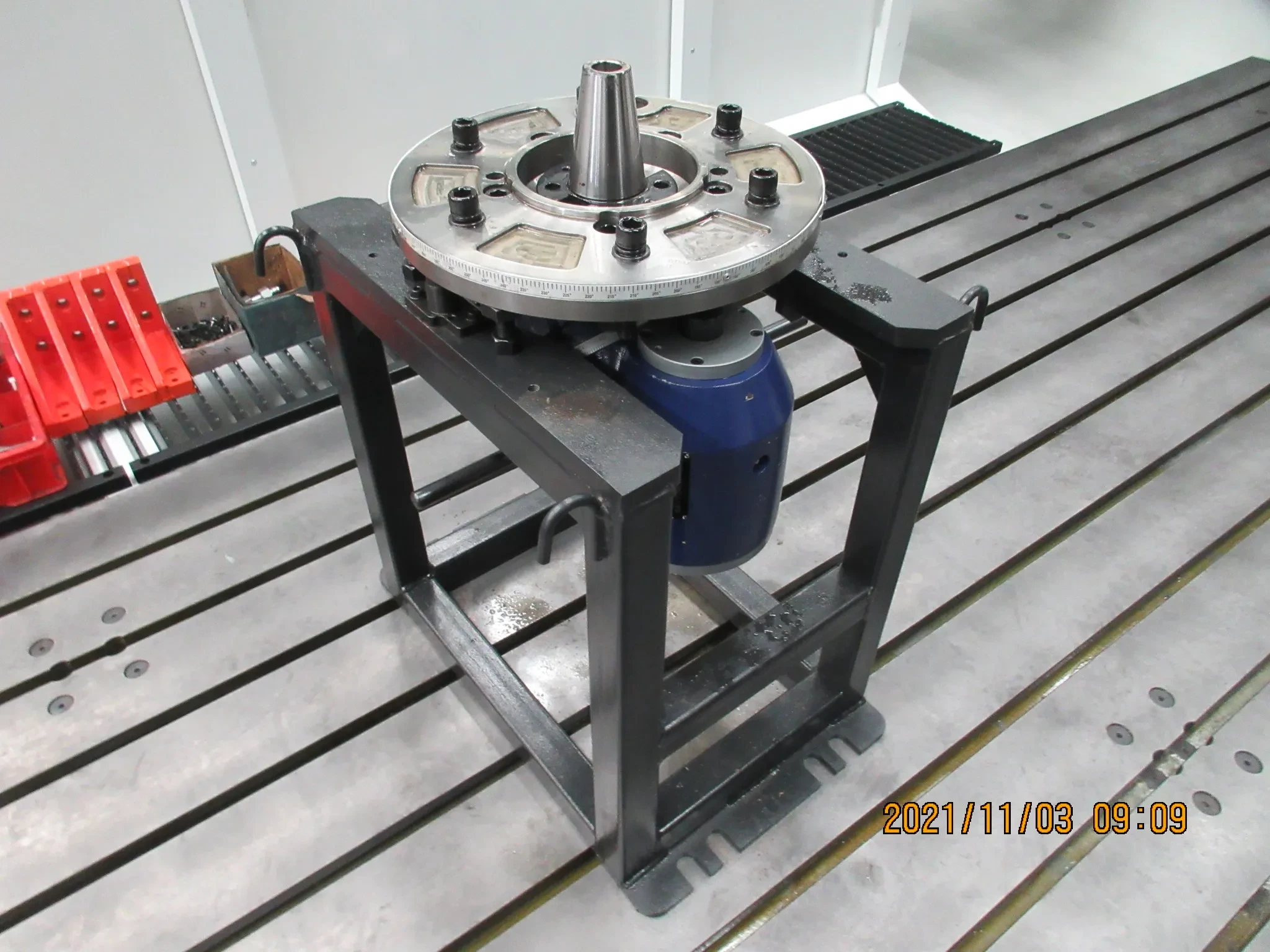

• Универсальная механическая фрезерная головка U45, инструментальная посадка ISO50, включая стойку для хранения и монтажа
• Инструментальный магазин на 40 \ 60 позиций, с манипулятором

Технические характеристики
