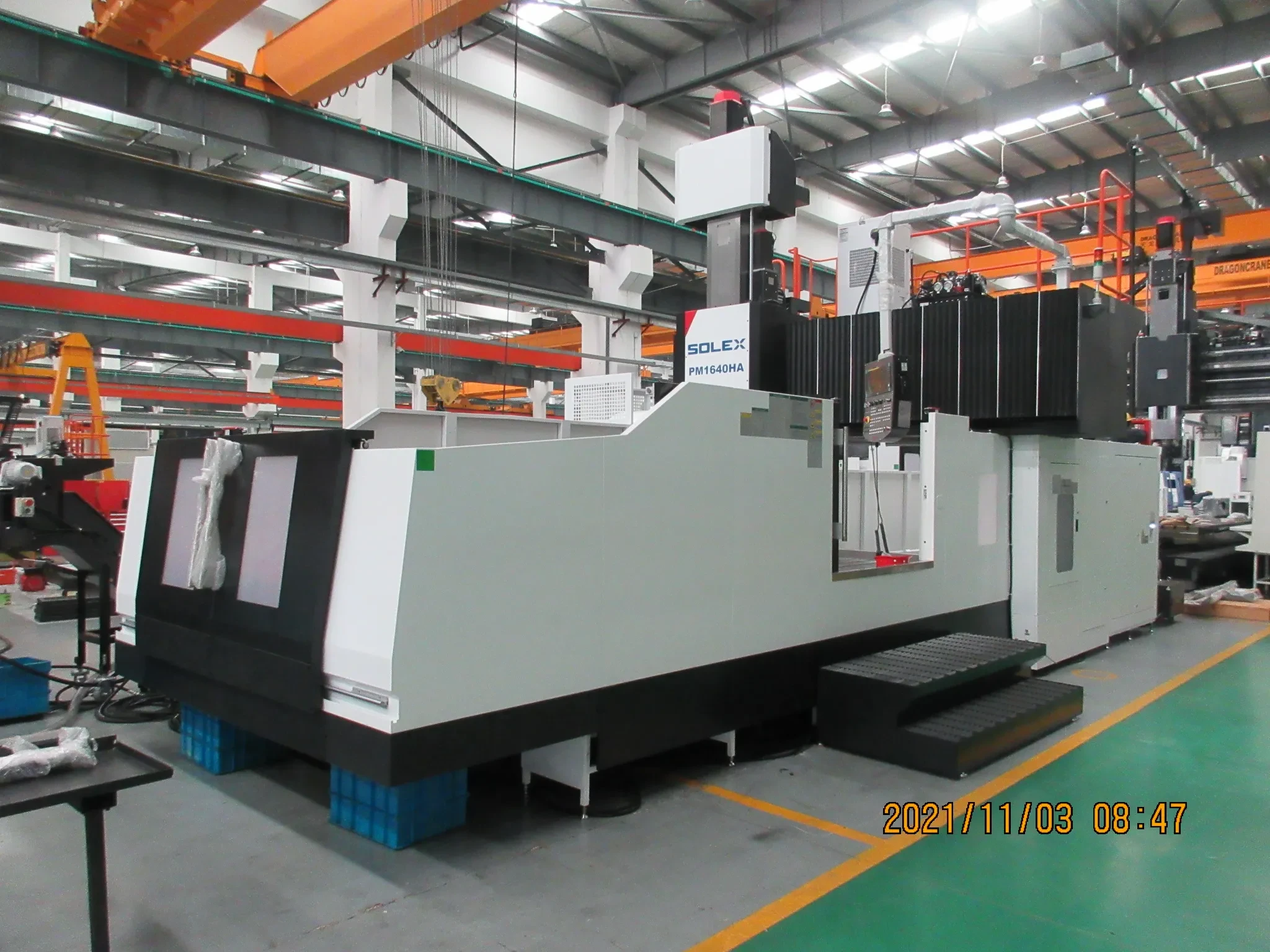

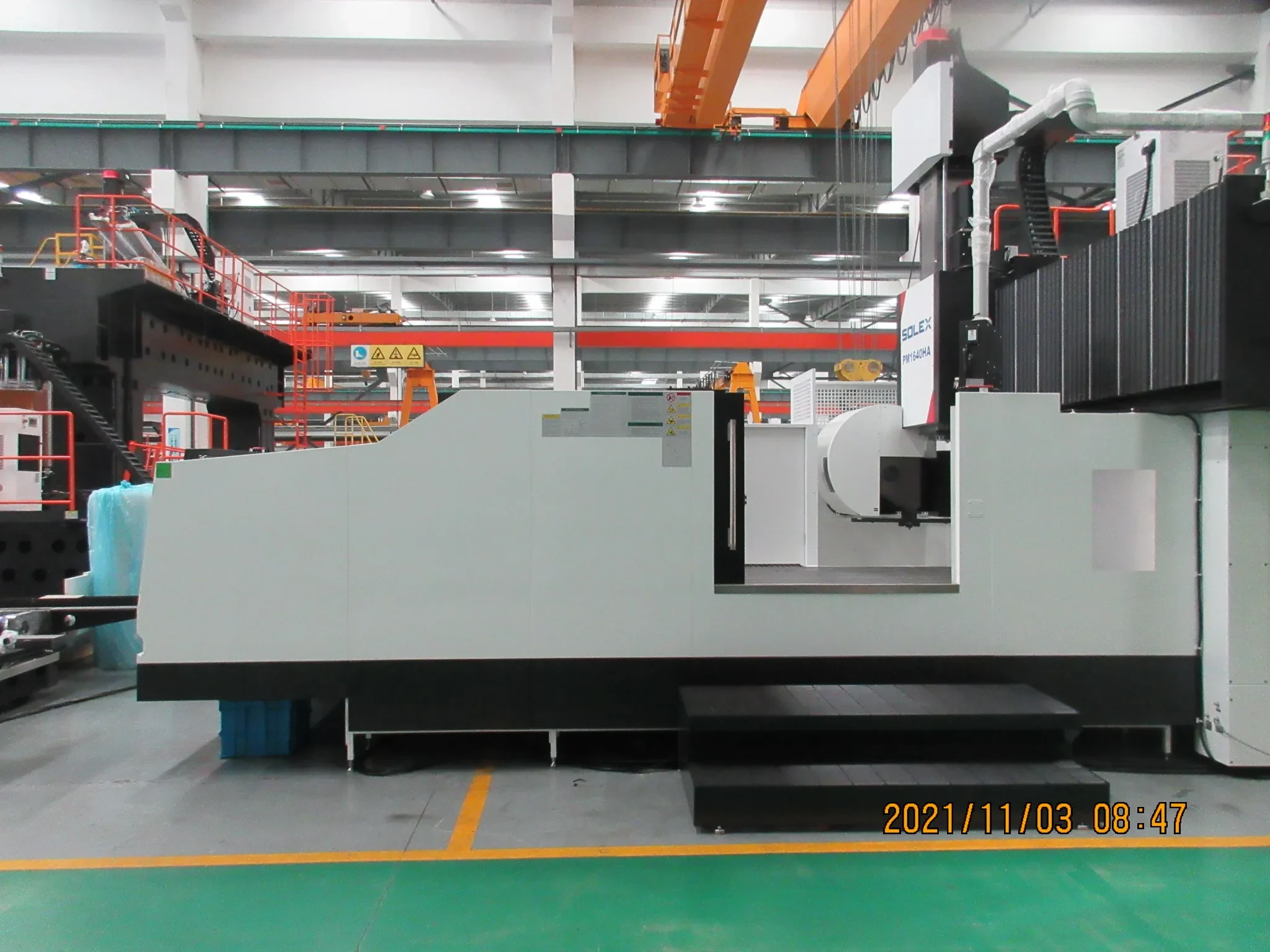

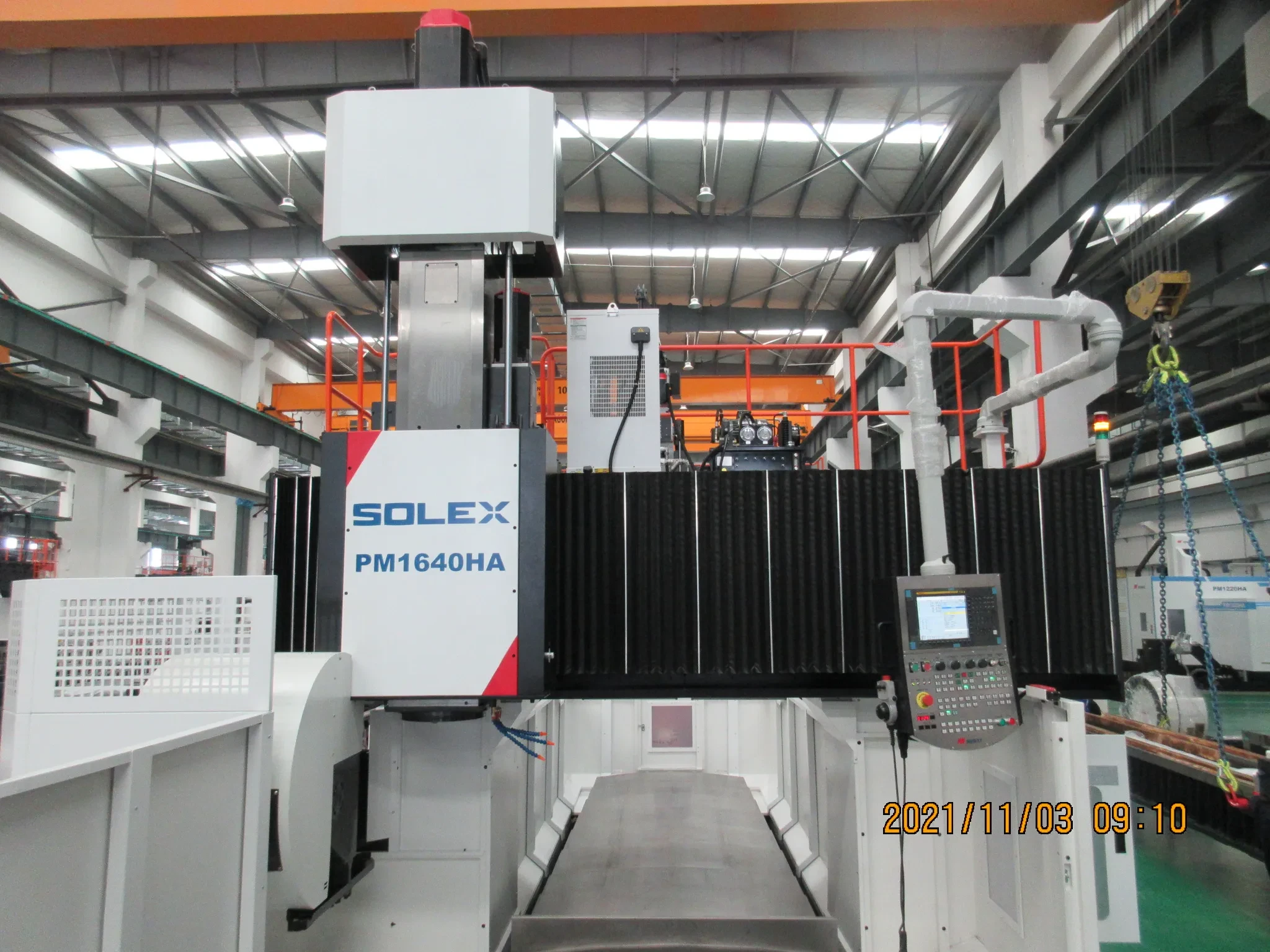

Портально-фрезерный обрабатывающий центр с ЧПУ SD4016A, Solex, Китай

Преимущества и выгоды:

• Все составные элементы несущей конструкции станка цельнолитые,станок имеет массу 35 тонн, что отражается на его жесткости, обеспечивает постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки.
• Дополнительный запас жесткости достигнут за счет взаимного расположения направляющих оси Y под углом 90°. Данная конструкция пришла на смену классической однонаправленной схеме расположения направляющих, при которой создавались нагрузки, стремящиеся оторвать шпиндельную узел от неподвижного портала. Теперь же шпиндельный узел «навешен» на портал, что привело к увеличению жесткости конструкции.
• Равномерное балансирование вертикального перемещения ползуна выполняется с помощью усиленной гидравлической системы, которая исключает искажение нагрузок на шариковинтовую передачу.
• Передача вращения на шпиндельный вал осуществляется через двухступенчатый редуктор ZF 2K250 (Германия). Его отличают надежность, точность передачи вращения от главного привода, отсутствие деформаций, высокий КПД и плавность хода.
• Рабочие органы приводятся в движение с помощью шариковинтовой передачи ТНК (Япония). Она придает высокую точность перемещений и хорошие динамические характеристики.
• Для перемещений в продольном и поперечном направлении используются направляющие качения роликового типа INA (Германия). Они отличаются низким коэффициентом трения, способны выдерживать высокие нагрузки и обладают высокой скоростью перемещений до 18 м/мин
• Высокий уровень кастомизации станков SOLEX позволяет увеличивать объем рабочей зоны по вашей потребности за счет большего хода по осям и большего расстояния между колоннами. Стоимость опций изменения параметров высоты рабочей зоны и хода по оси Z не является запредельной.

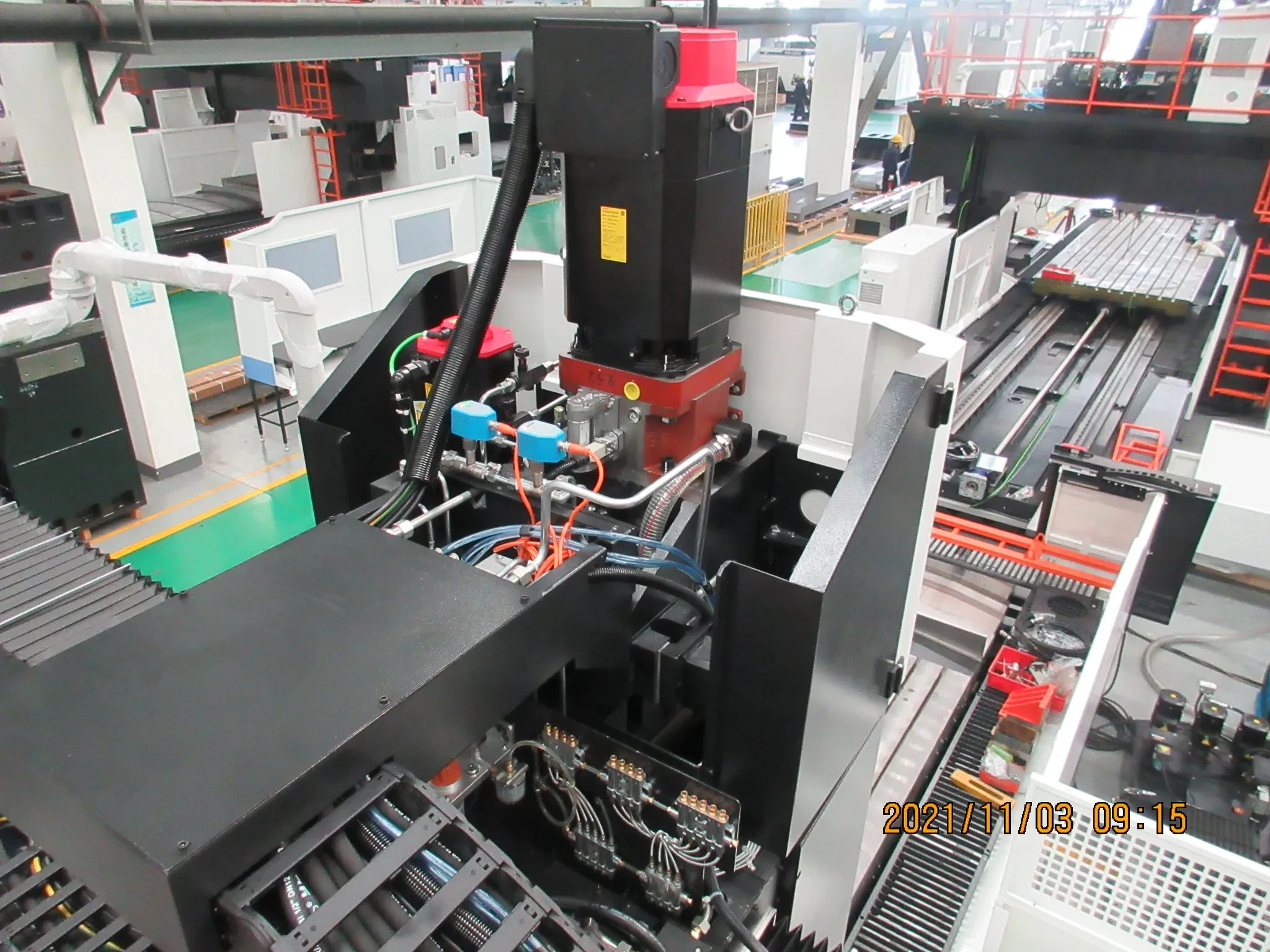

• Высокомоментный главный серводвигатель производства компании Fanuc (Япония) в сочетании с редуктором ZF гарантирует стабильную работу шпинделя на протяжении всего срока службы станка.
• Управление работой станка выполняют с помощью ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных. Она обеспечивает высокую точность, плавность хода и минимизирует время обратной связи.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1) + 10,4″ LCD, 2Mb памяти для хранения УП
• Функция ЧПУ: пакет высокоскоростной обработки AICC II
• Функция ЧПУ: диалоговое программирование Manual Guide I Включено в стоимость
• Двигатель шпинделя мощностью (пост. / 30 мин.) 15 / 18.5 кВт (Fanuc)
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Привод шпинделя через двухступенчатый планетарный редуктор
• Шпиндель с конусом MAS403 ВТ-50

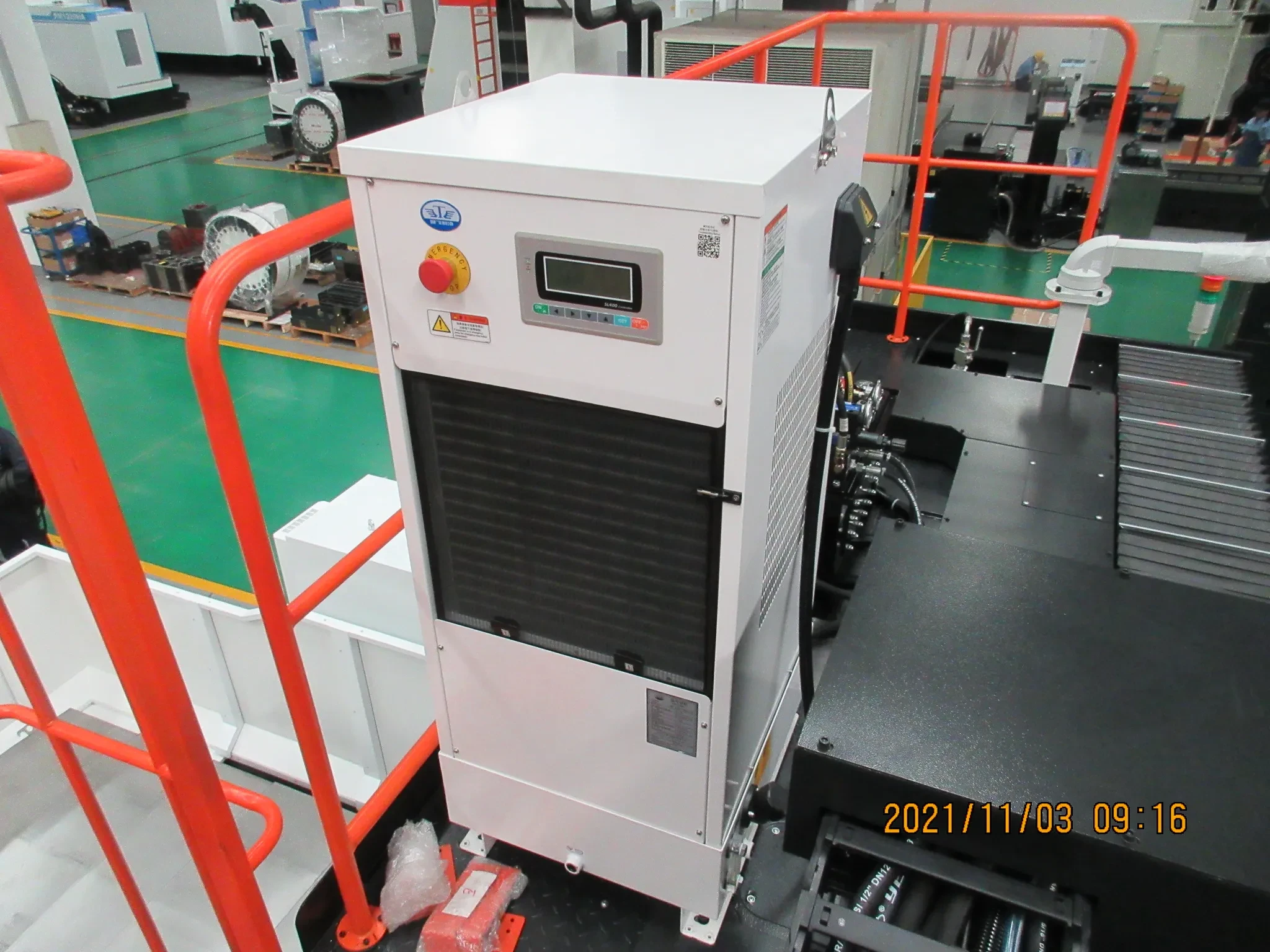

• Масляное охлаждение шпинделя и редуктора
• Направляющие качения роликового типа по оси X, Y

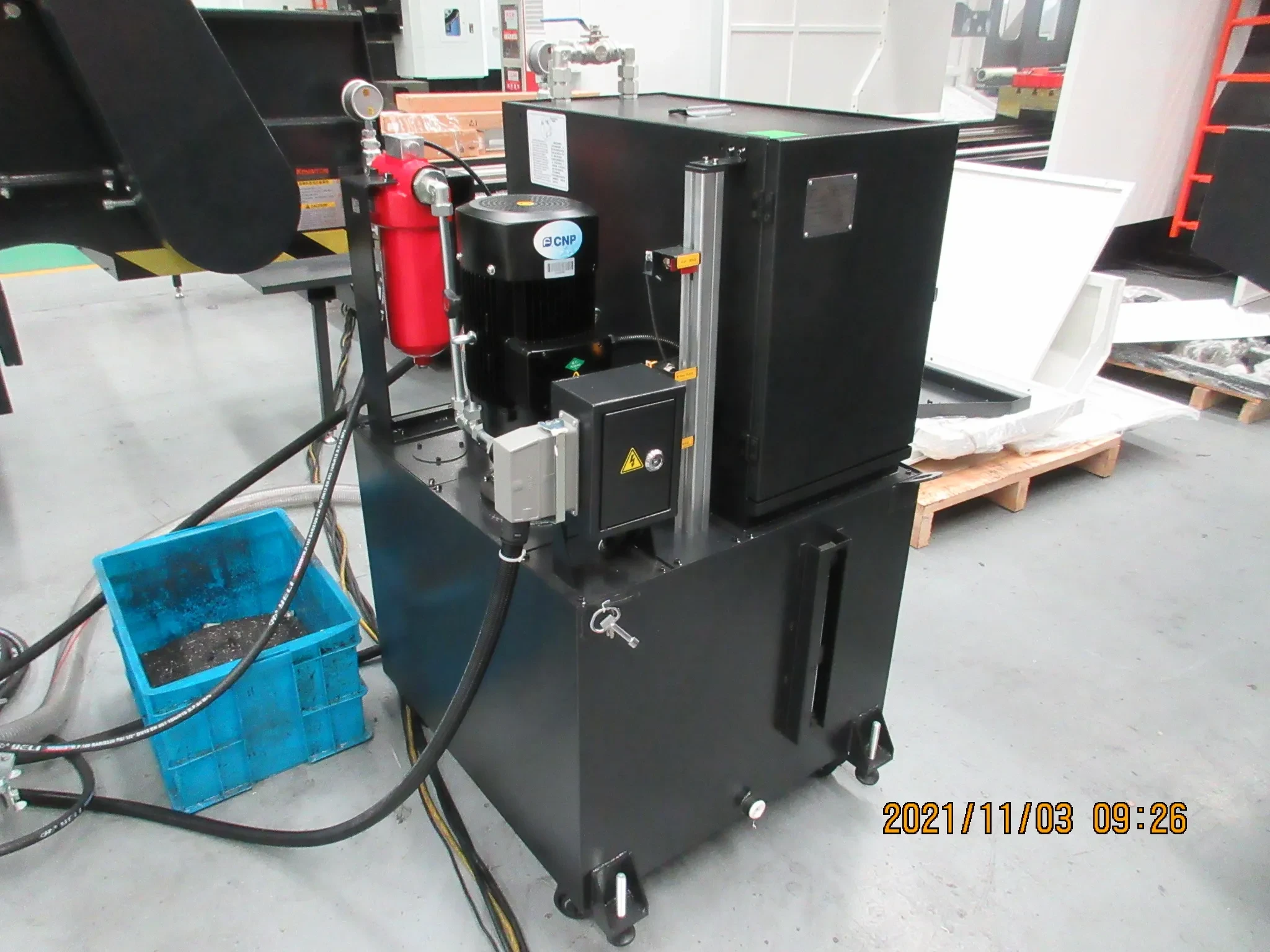

• Гидравлическая система балансирования шпиндельного узла с азотными аккумуляторами
• Защита конуса шпинделя подачей сжатого воздуха
• Система подачи СОЖ поливом через гибкие патрубки
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ

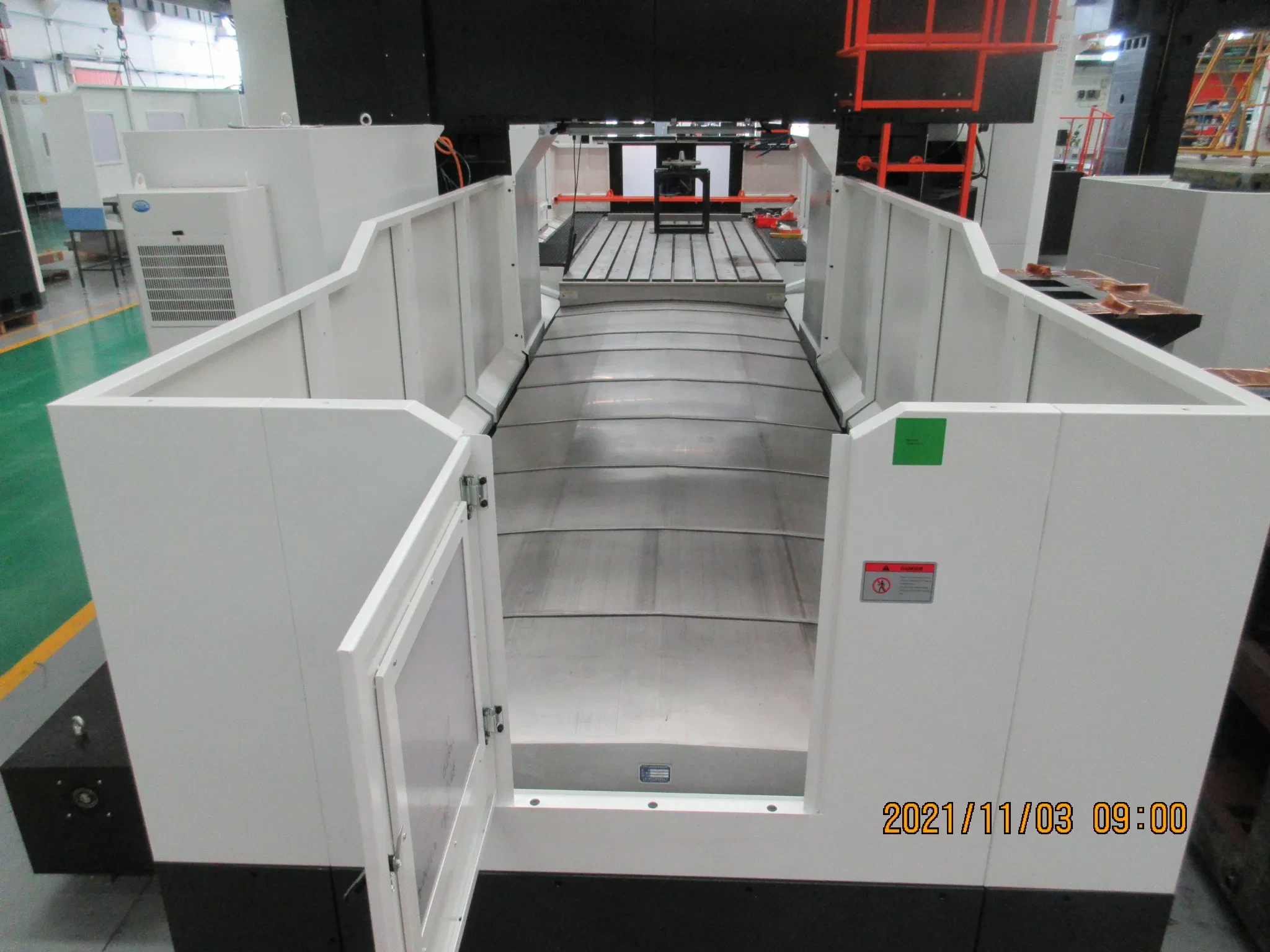

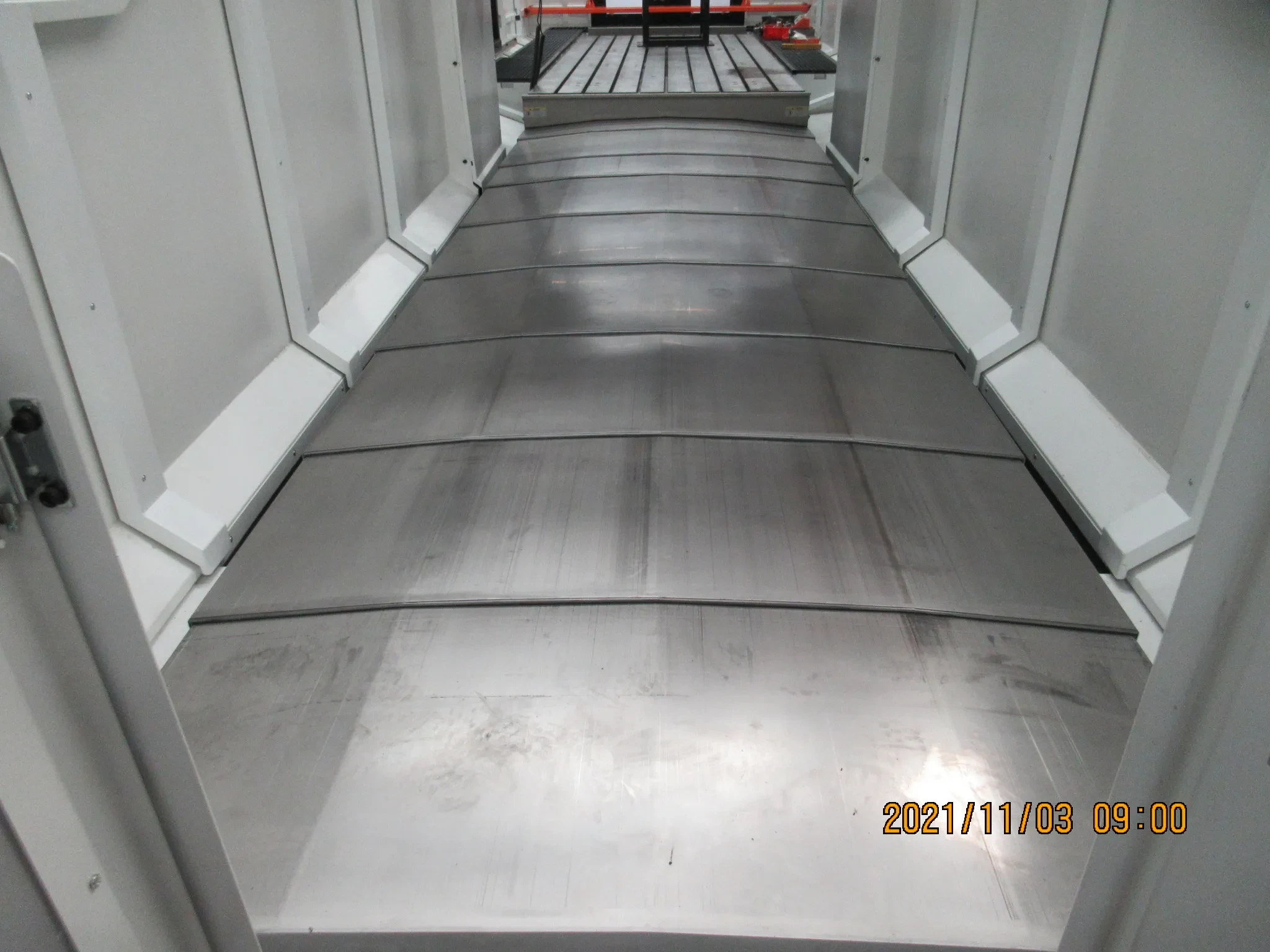

• Телескопическая защита направляющих по оси X
• Гофрированная защита направляющих по оси Y
• Полузакрытый кожух станка

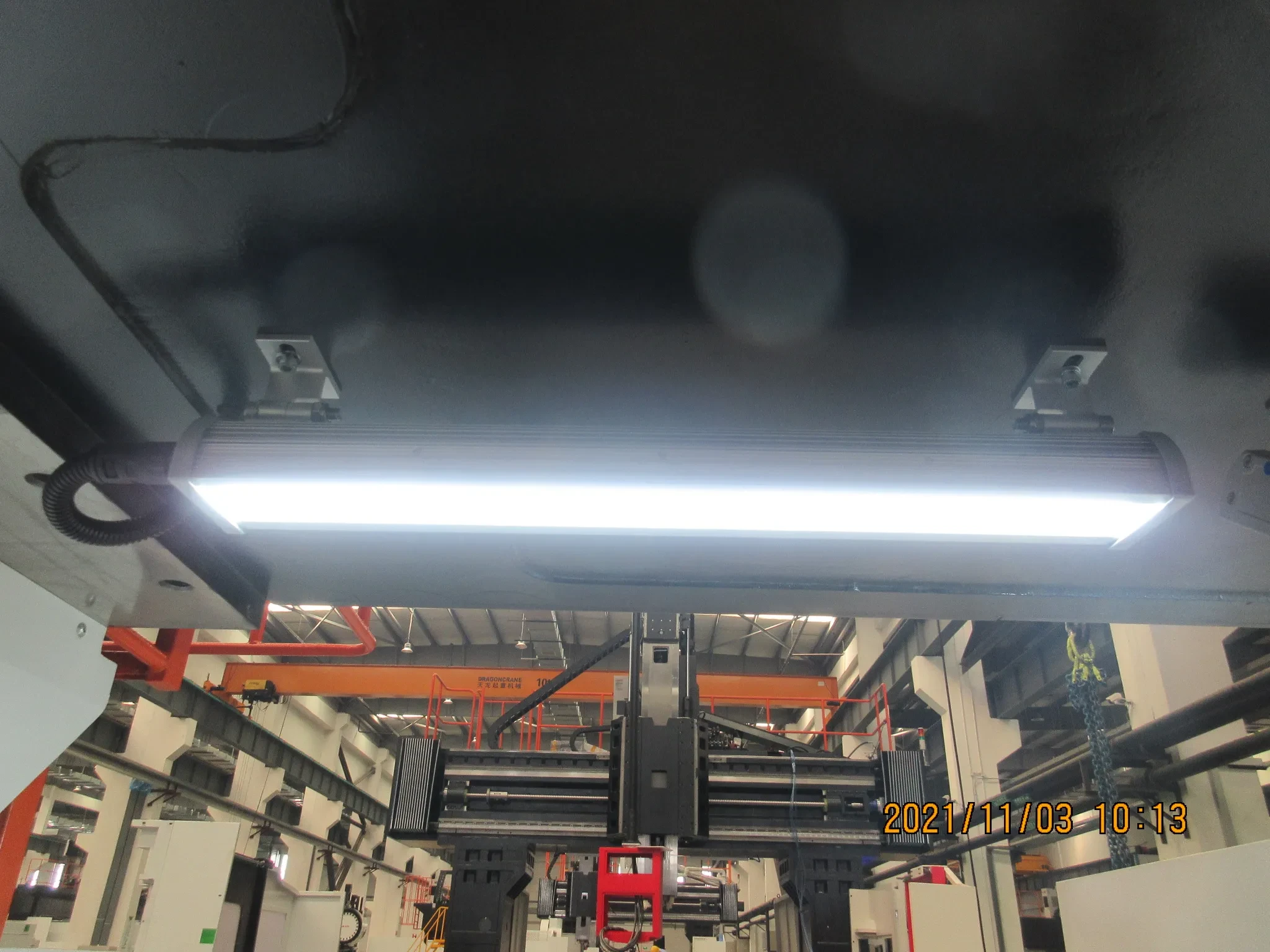

• Освещение рабочей зоны
• Двойной шнековый конвейер для удаления стружки

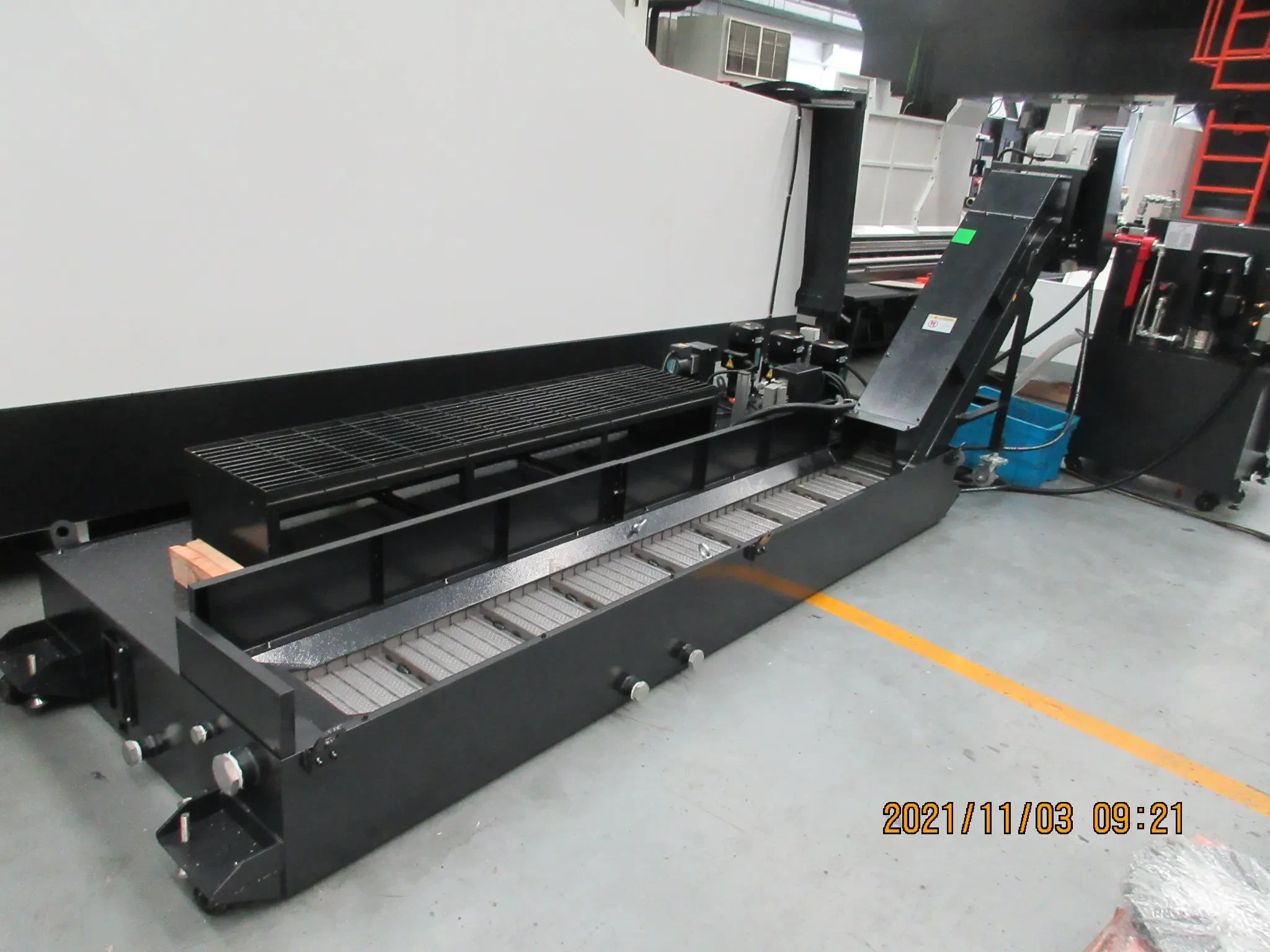

• Конвейер для удаления стружки цепного типа

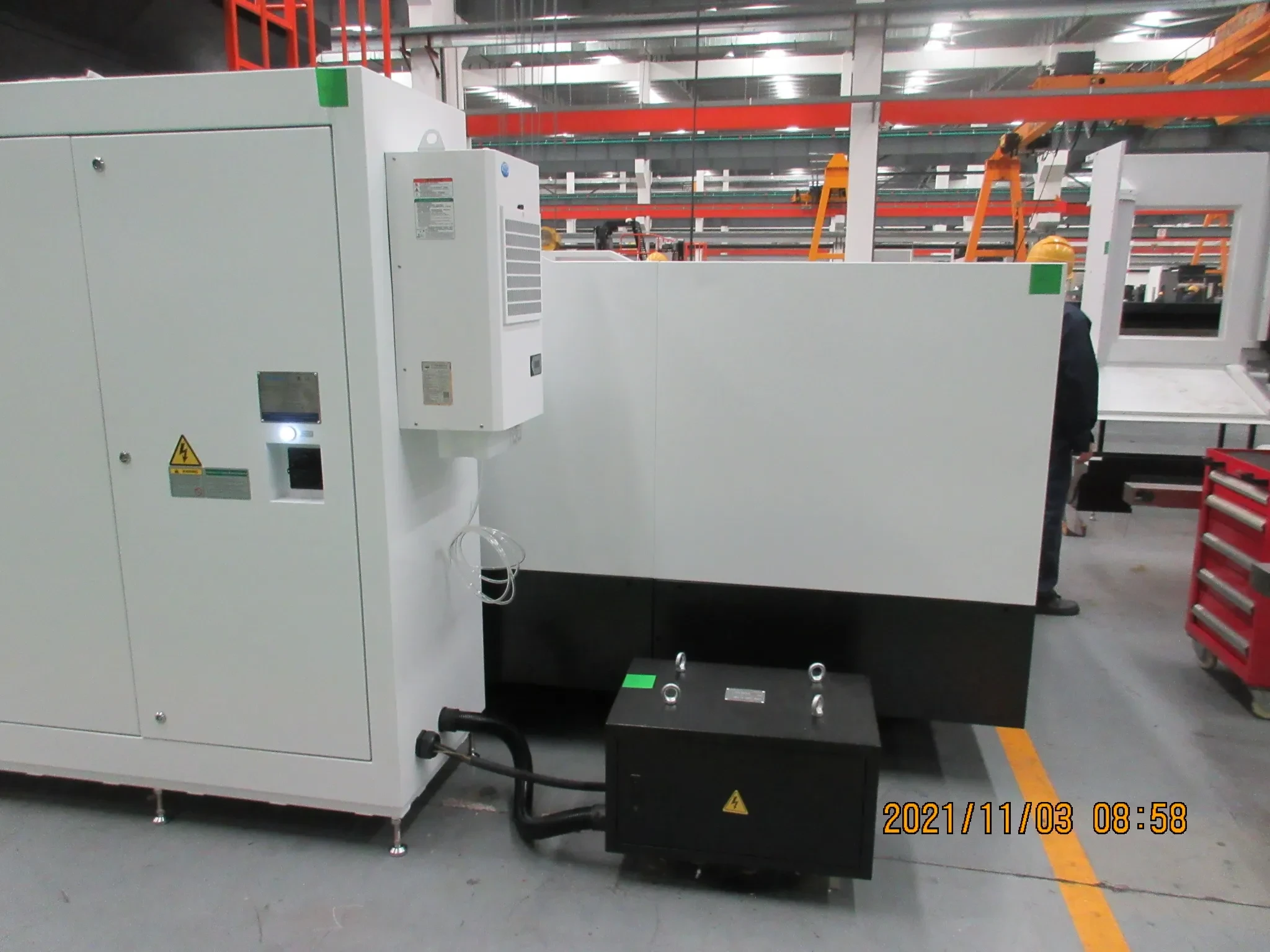

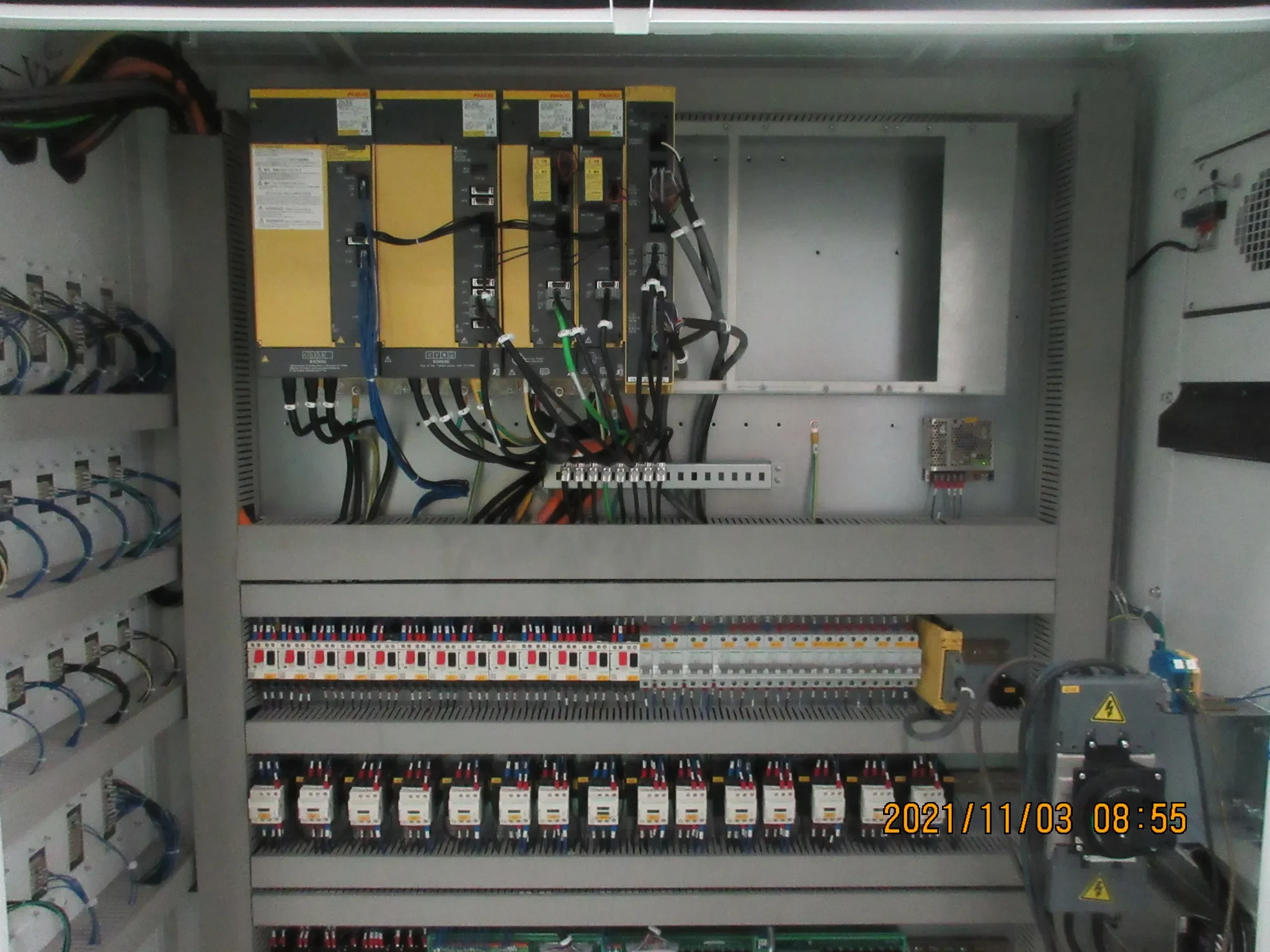

• Кондиционер электрошкафа

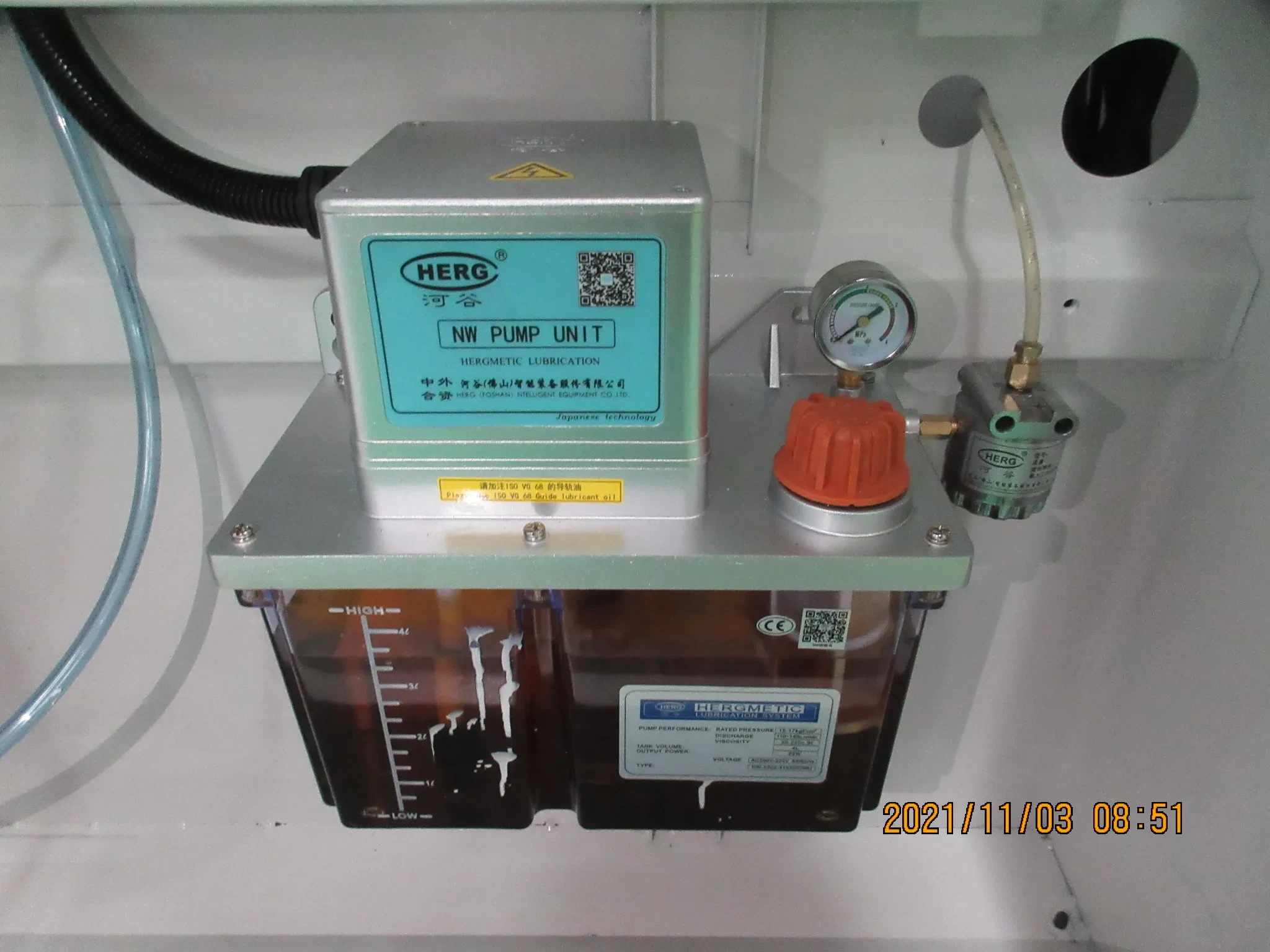

• Автоматическая централизованная система смазки
• Комплект инструмента для наладки и обслуживания станка
• Комплект выравнивающих опор
• Трансформатор

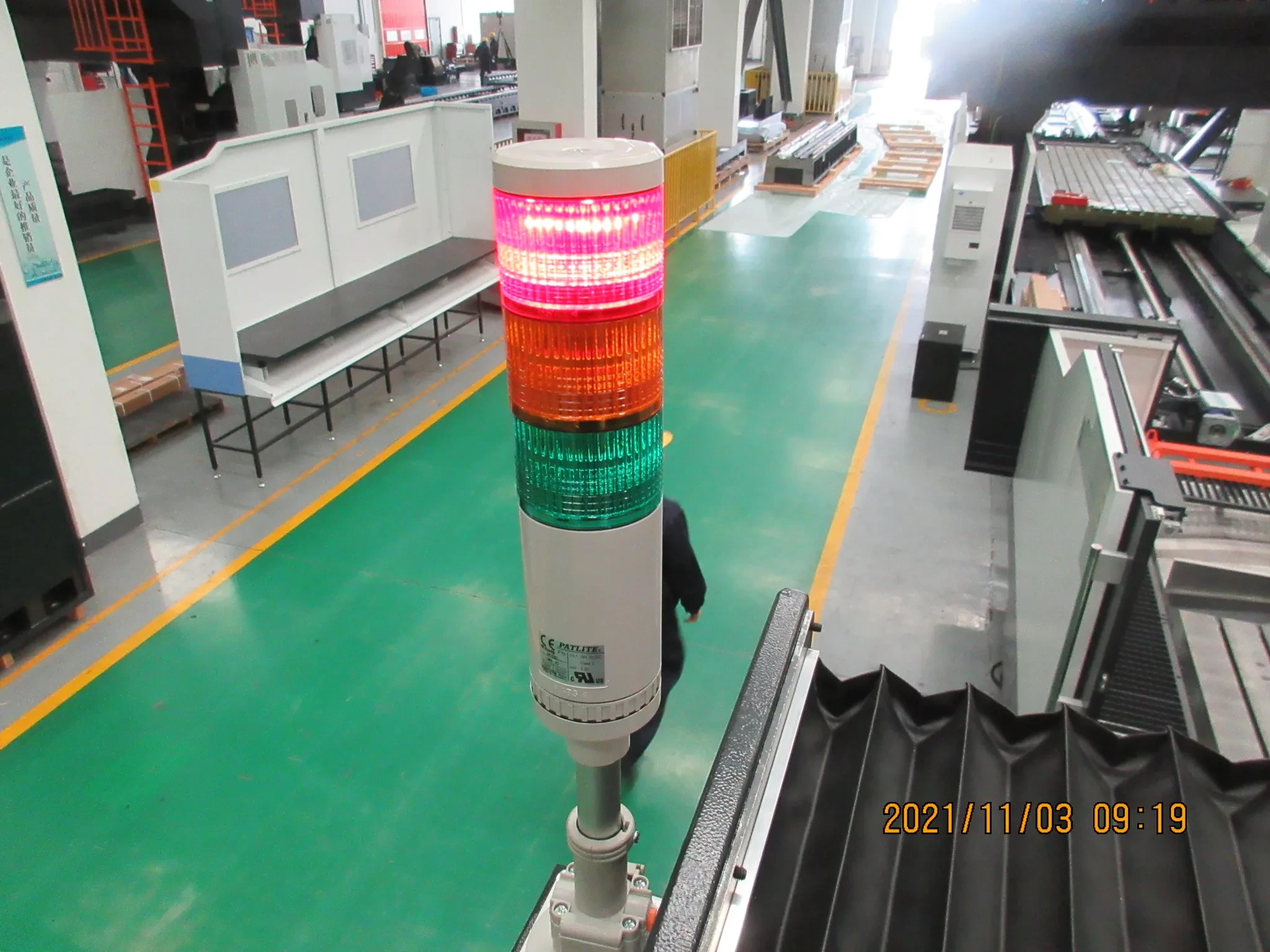

• Индикация состояния станка
• Комплект документации

Дополнительная комплектация:

• Функция ЧПУ: диалоговое программирование Manual Guide I
• Двигатель шпинделя мощностью (пост. / 30 мин.) 22 / 26 кВт (Fanuc)
• Подача СОЖ через шпиндель под высоким давлением 20 бар (макс. частота вращения шпинделя 4500 мин-1)

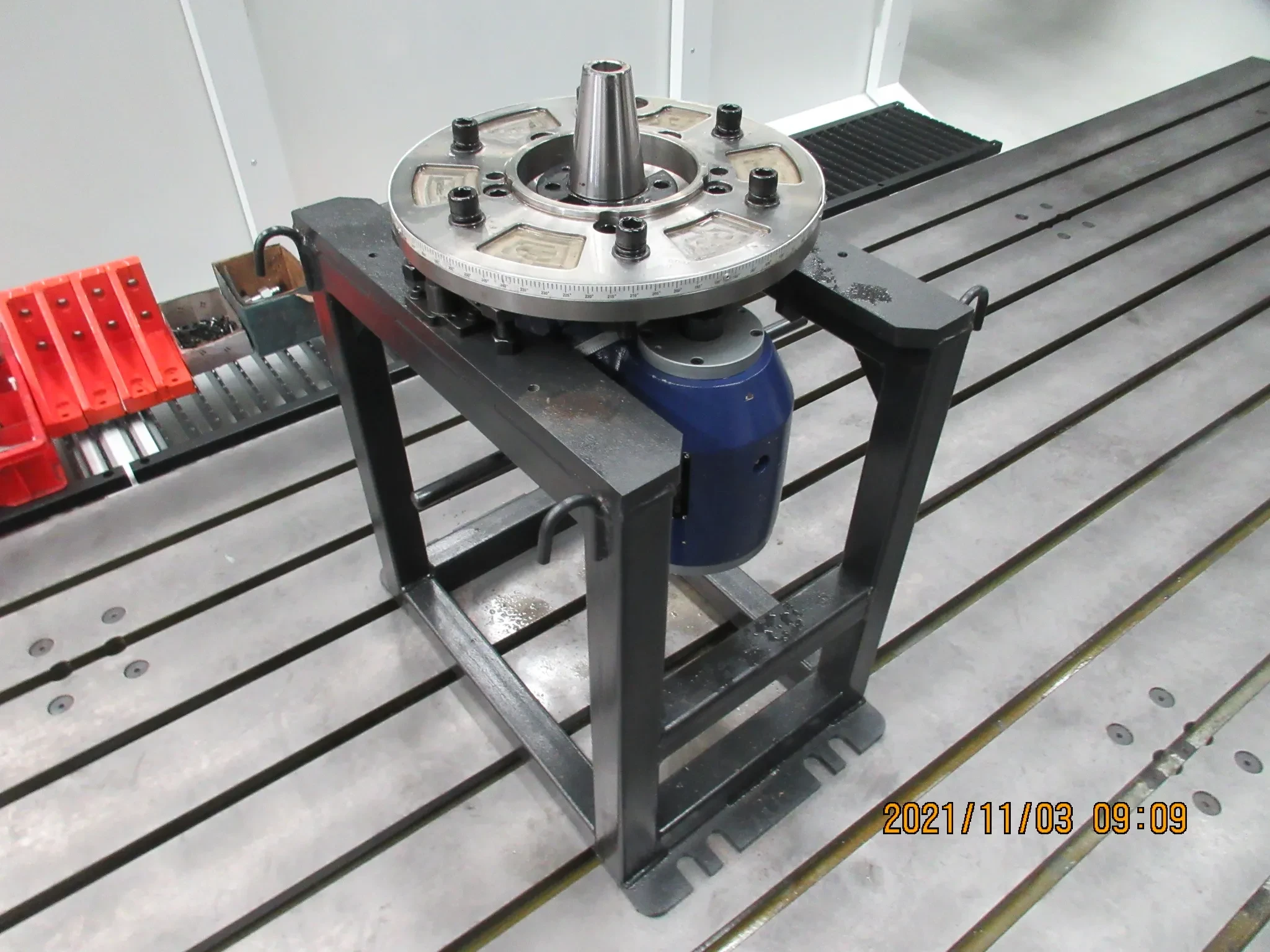

• Универсальная механическая фрезерная головка U45, инструментальная посадка ISO50, включая стойку для хранения и монтажа

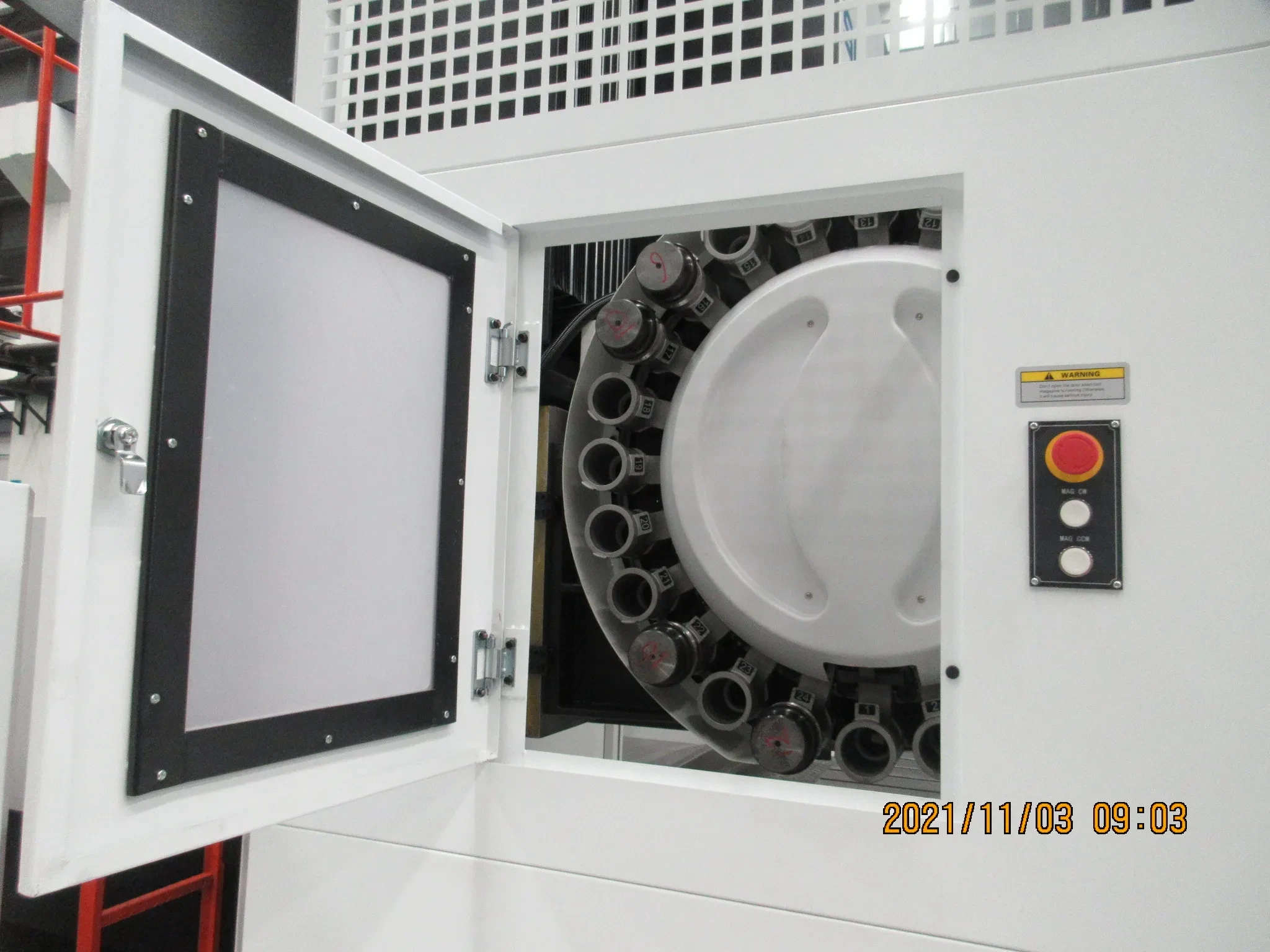

• Инструментальный магазин на 24 позиций, с манипулятором
• Наклонно поворотный стол — 4-5 ось
• Поворотный стол 4 ось
• Системы измерения инструмента
• Системы измерения детали
• Оптические линейки по все осям
• Функция ЧПУ: Data Server +2Gb CF Card
• Угловая голова 90 грд
• Удлинитель для инструмента
• Постпроцессор
• Полностью закрытая рабочая зона с крышей
• СОЖ под давлением 20 бар
