Портально-фрезерный обрабатывающий центр с ЧПУ SD4025A, Solex, Китай

Преимущества и выгоды:

Все составные элементы несущей конструкции станка цельнолитые, масса станка достигает 50 тонн, что значительно сказывается на его жесткости, обеспечивает постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки.

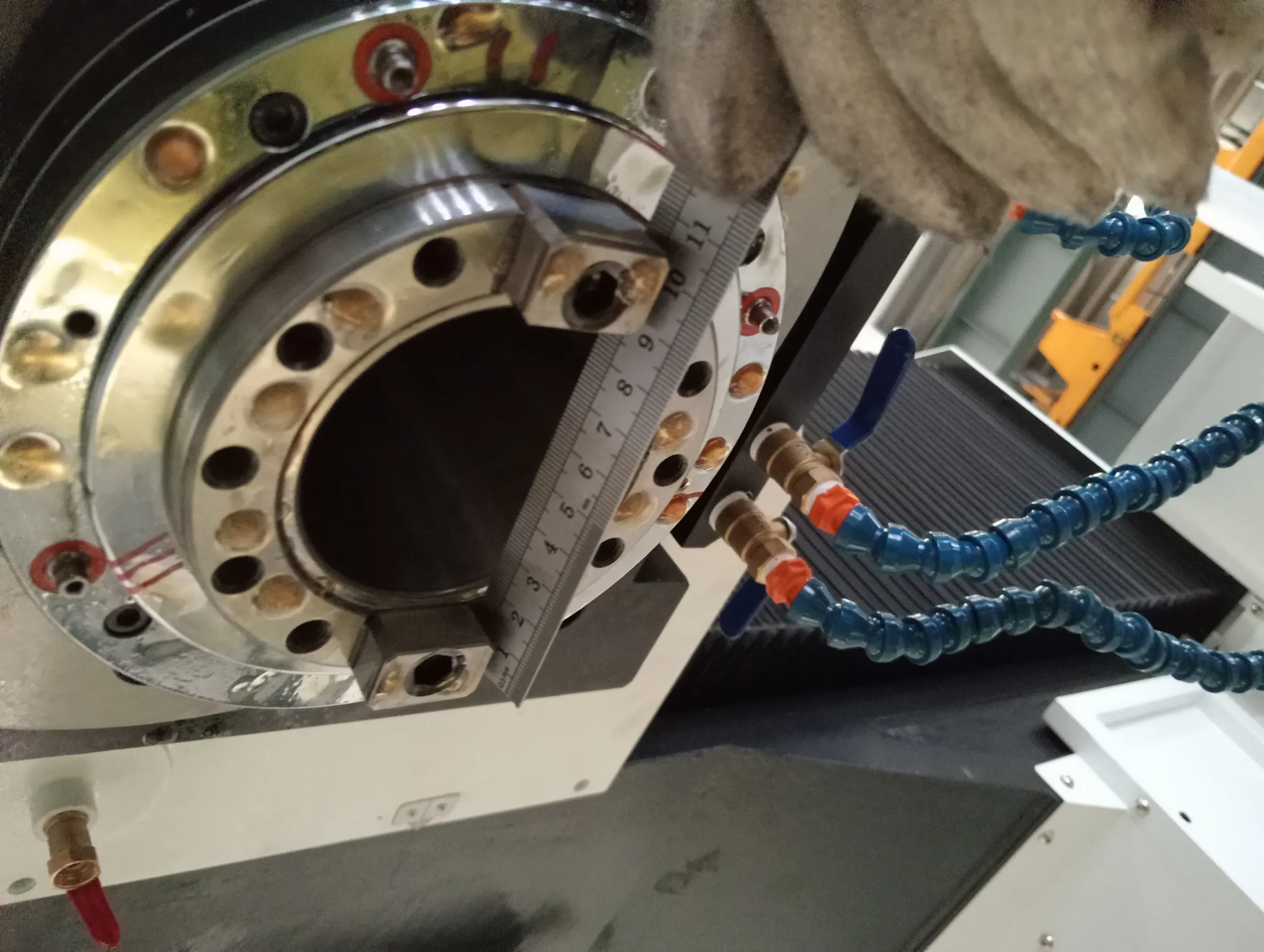

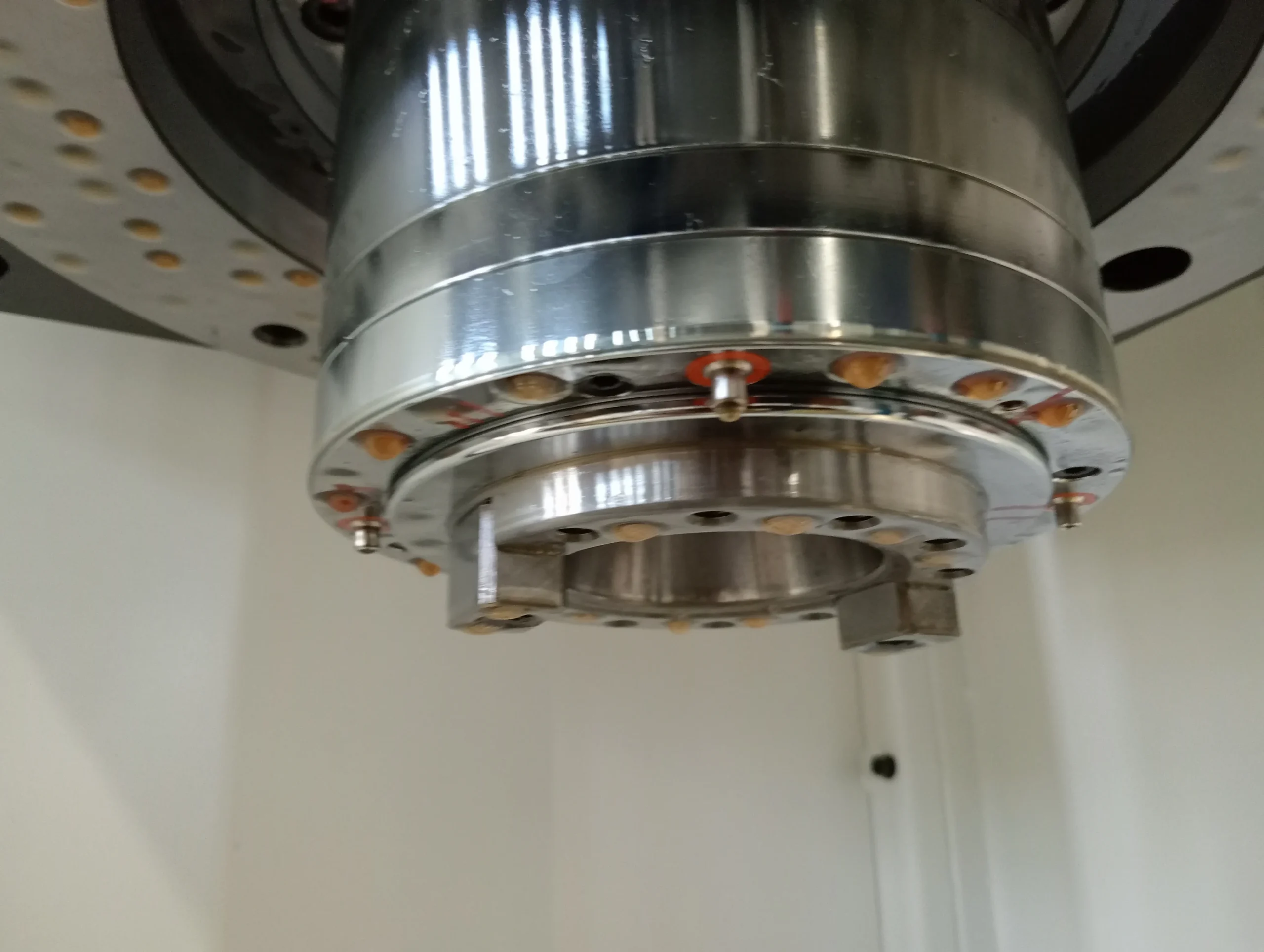

• Шпиндель встроен в ползун сечением 400 мм (Box-in-Box type). Шпиндельный узел приобрел высокую жесткость за счет большого веса ползуна, равномерного распределения нагрузок, передаваемых от шпинделя на направляющие скольжения через ползун, большой площади контакта направляющих скольжения — каждая из 4-сторон ползуна-пиноли является одной большой направляющей скольжения.

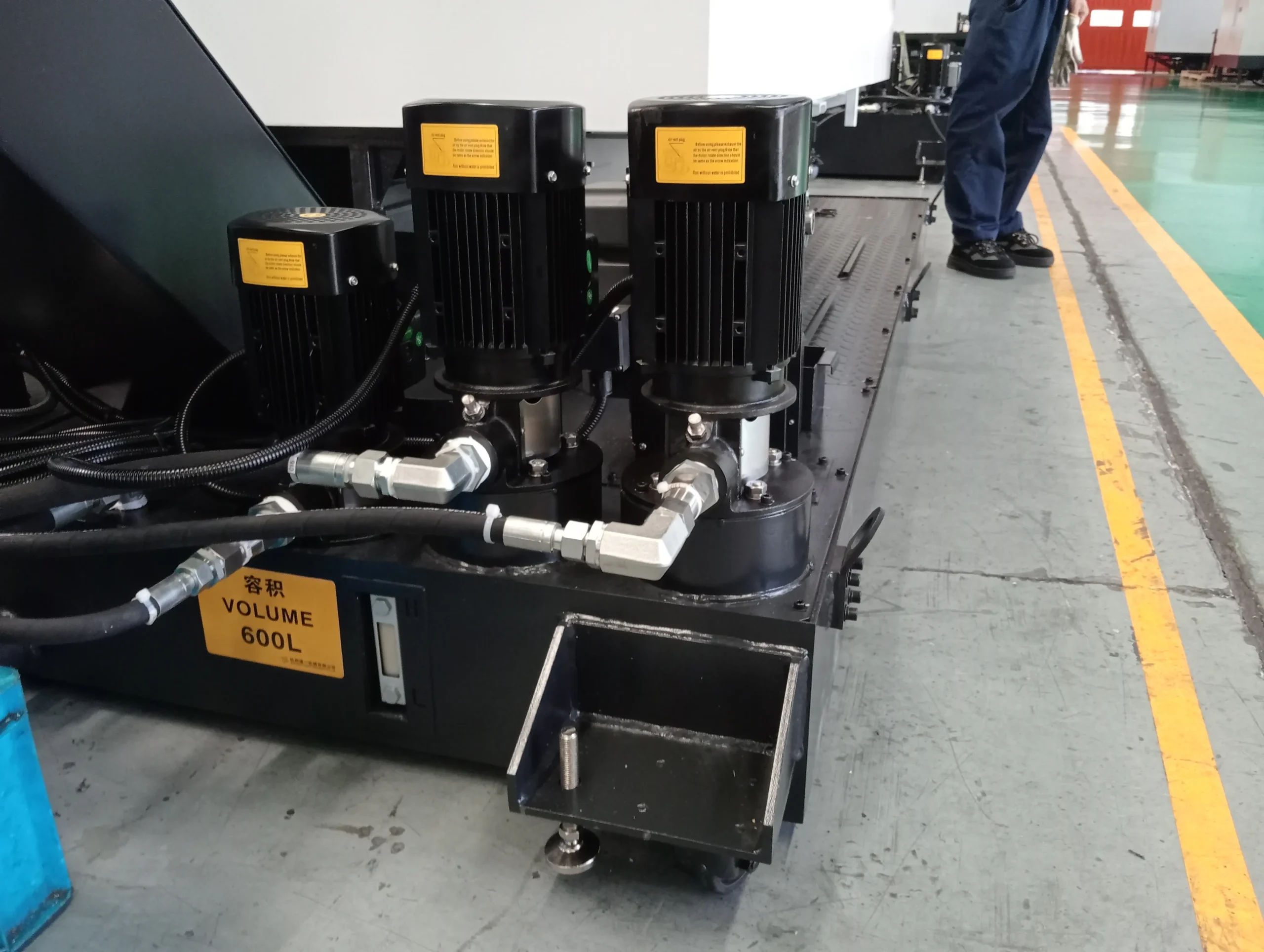

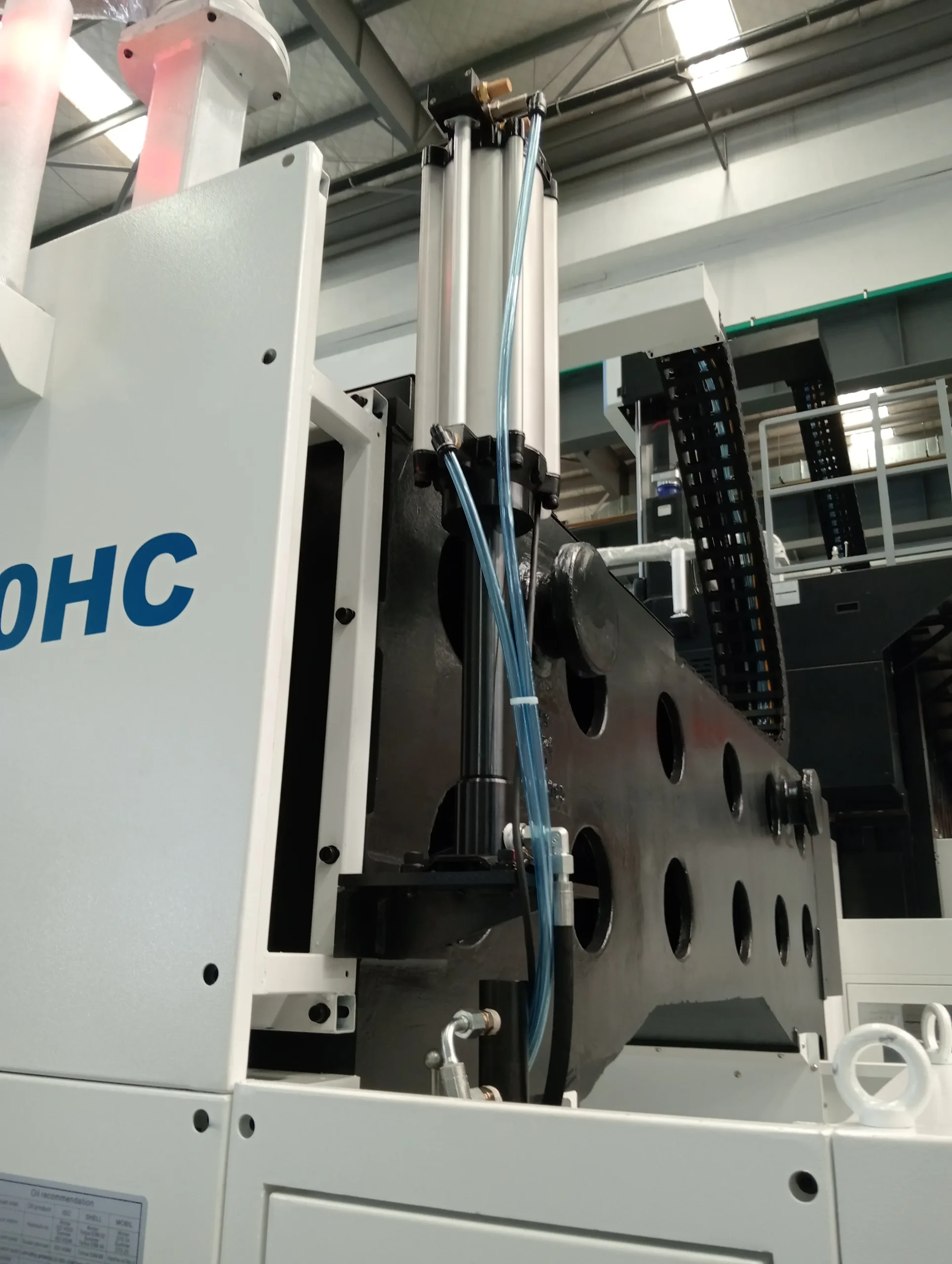

• Равномерное балансирование вертикального перемещения ползуна выполняется с помощью усиленной гидравлической системы, которая исключает искажение нагрузок на шариковинтовую передачу.
• Передача вращения на шпиндельный вал осуществляется через двухступенчатый редуктор ZF 2K250 (Германия) и дает выоский показатель Мкр — 910 Нм. Редуктор отличают надежность, точность передачи вращения от главного привода, отсутствие деформаций, высокий КПД и плавность хода.
• Рабочие органы приводятся в движение с помощью шариковинтовой передачи ТНК (Япония). Она придает высокую точность перемещений и хорошие динамические характеристики.
• Для перемещений в продольном и поперечном направлении используются направляющие качения роликового типа INA (Германия). Они отличаются низким коэффициентом трения, способны выдерживать высокие нагрузки и обладают высокой скоростью перемещений.
• Дополнительный запас жесткости достигнут за счет взаимного расположения направляющих оси Y под углом 90°. Данная конструкция пришла на смену классической однонаправленной схеме расположения направляющих, при которой создавались нагрузки, стремящиеся оторвать шпиндельную узел от неподвижного портала. Теперь же шпиндельный узел «навешен» на портал, что привело к увеличению жесткости конструкции.

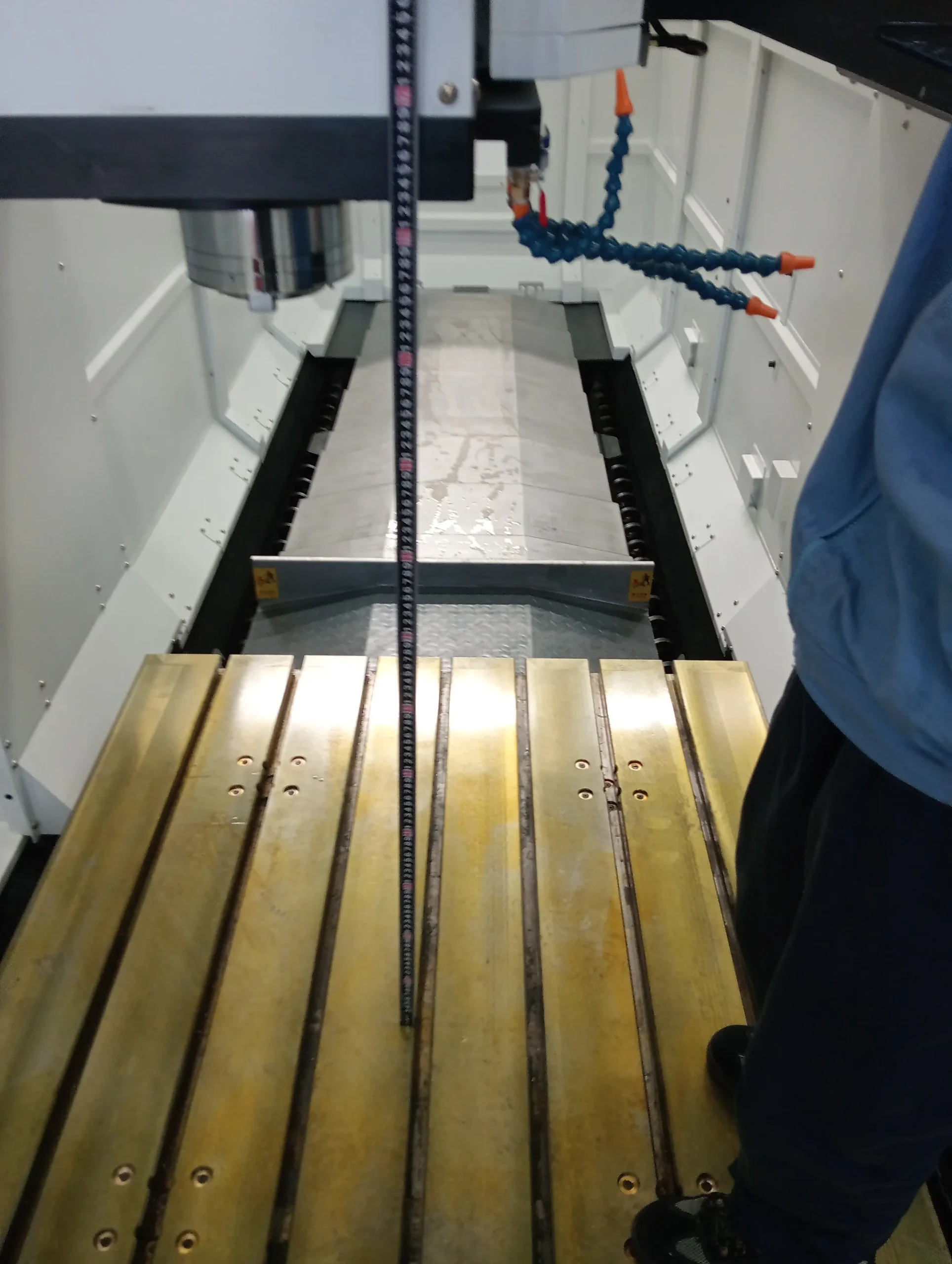

• Высокий уровень кастомизации станков SOLEX позволяет увеличивать объем рабочей зоны по вашей потребности за счет большего хода по осям и большего расстояния между колоннами. Стоимость опций изменения параметров высоты рабочей зоны и хода по оси Z не является запредельной.
• Высокомоментный главный серводвигатель 26 кВт производства компании Fanuc (Япония) в сочетании с редуктором ZF гарантирует стабильную работу шпинделя на протяжении всего срока службы станка.

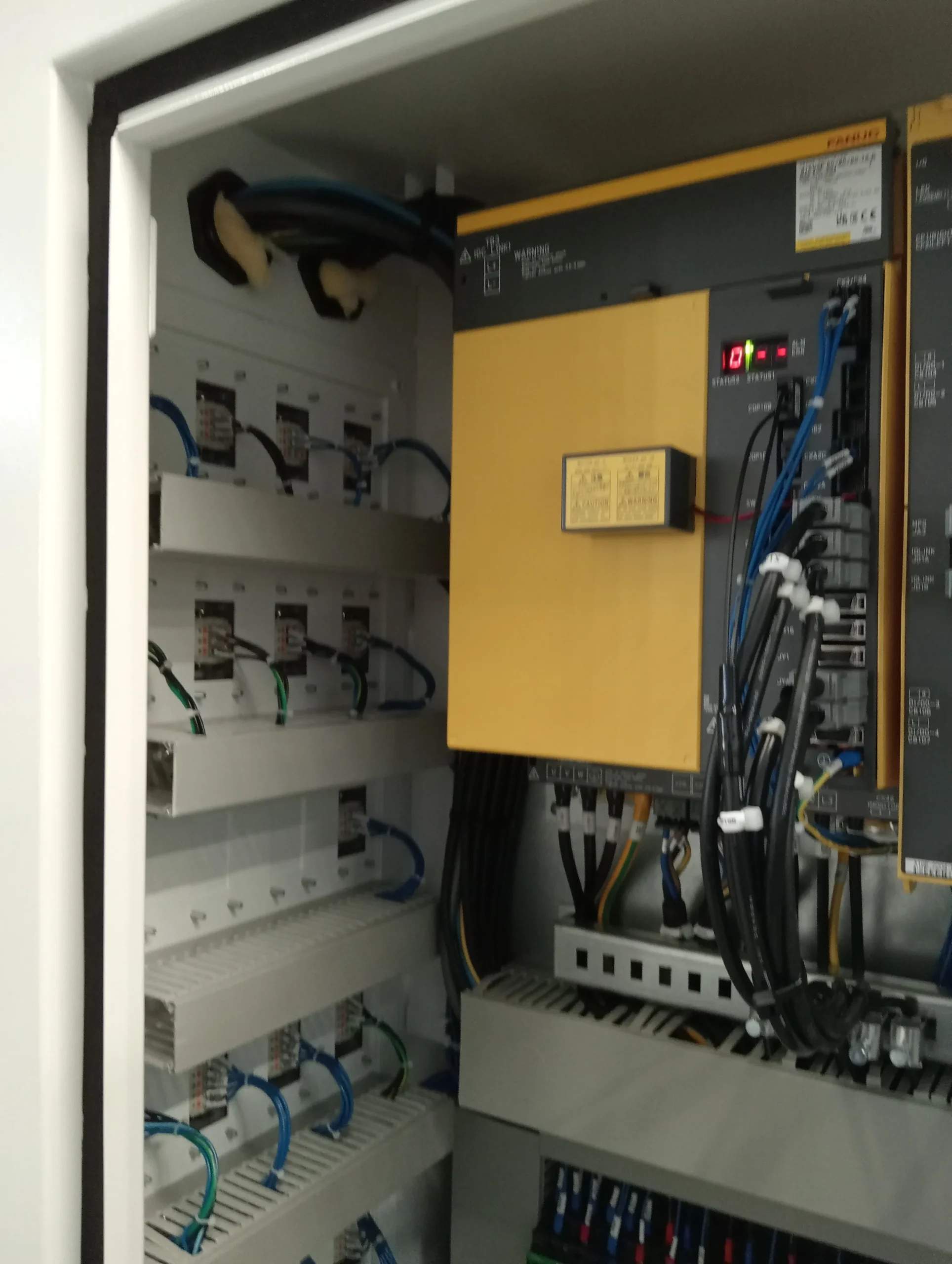

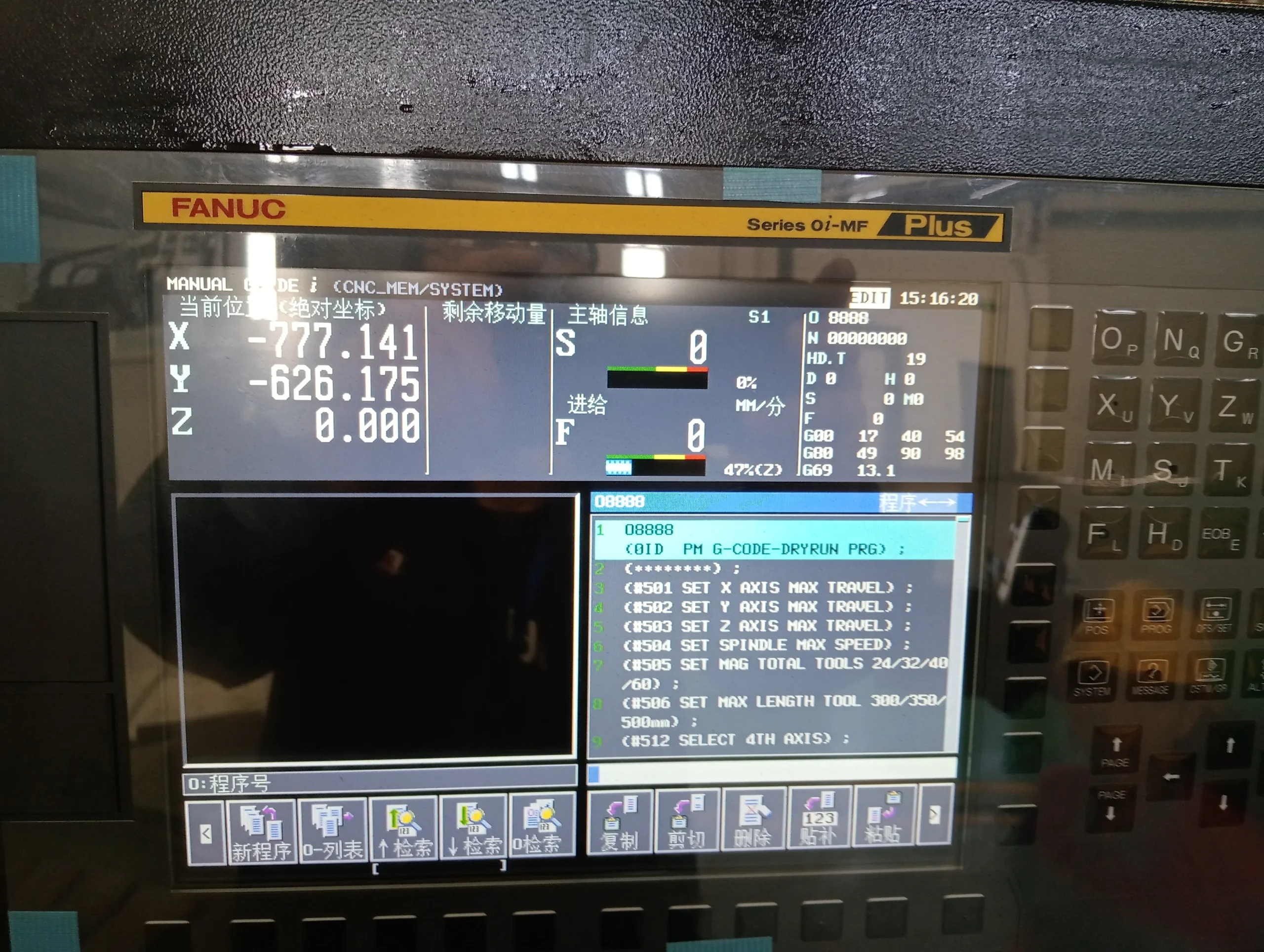

• Управление работой станка выполняют с помощью ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных. Она обеспечивает высокую точность, плавность хода и минимизирует время обратной связи.

Технические характеристики
