Портально-фрезерный обрабатывающий центр с ЧПУ SD6020A, Solex, Китай

Преимущества и выгоды:

• Все составные элементы несущей конструкции станка цельнолитые, масса станка достигает 50 тонн, что значительно сказывается на его жесткости, обеспечивает постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки.

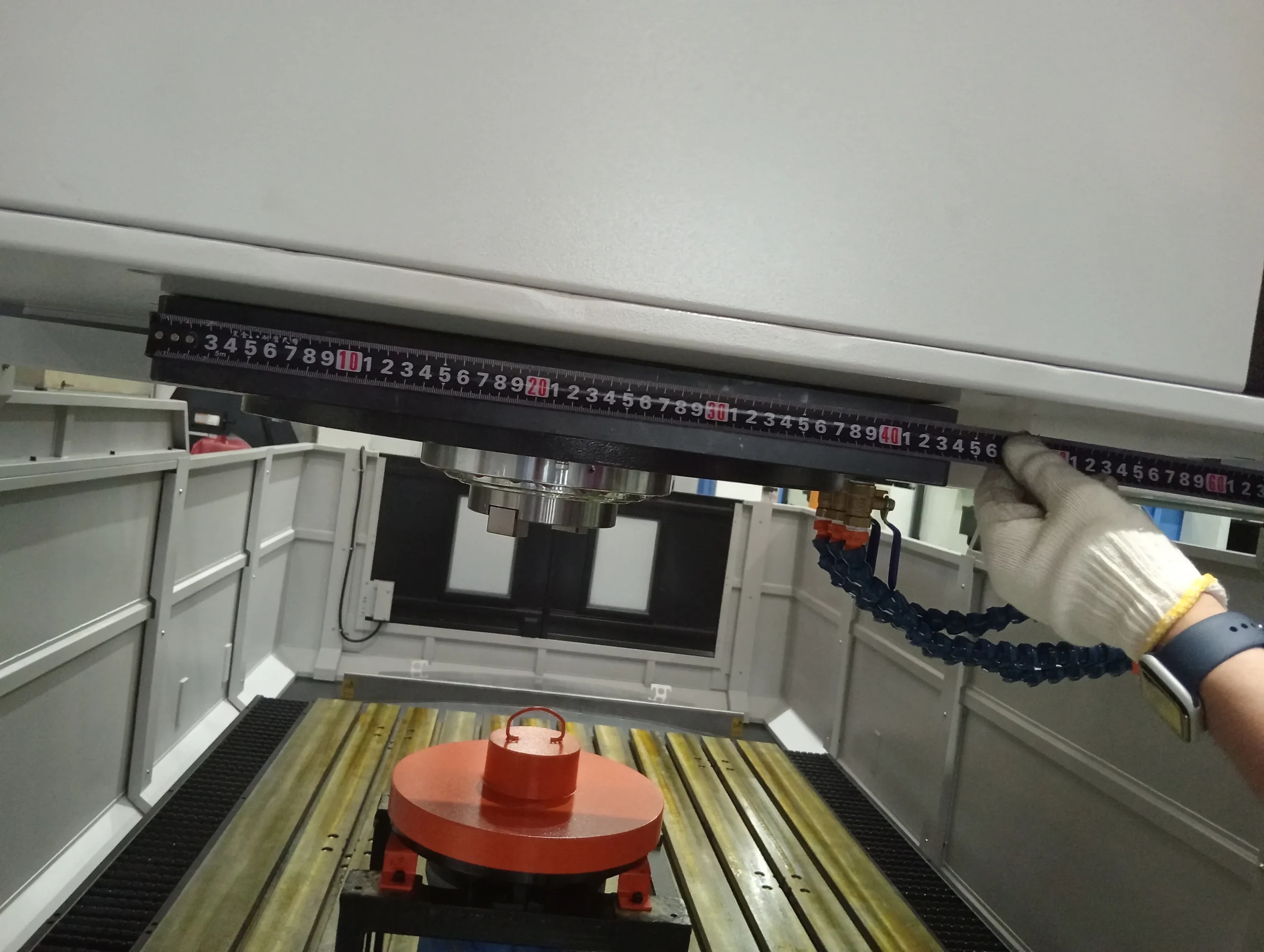

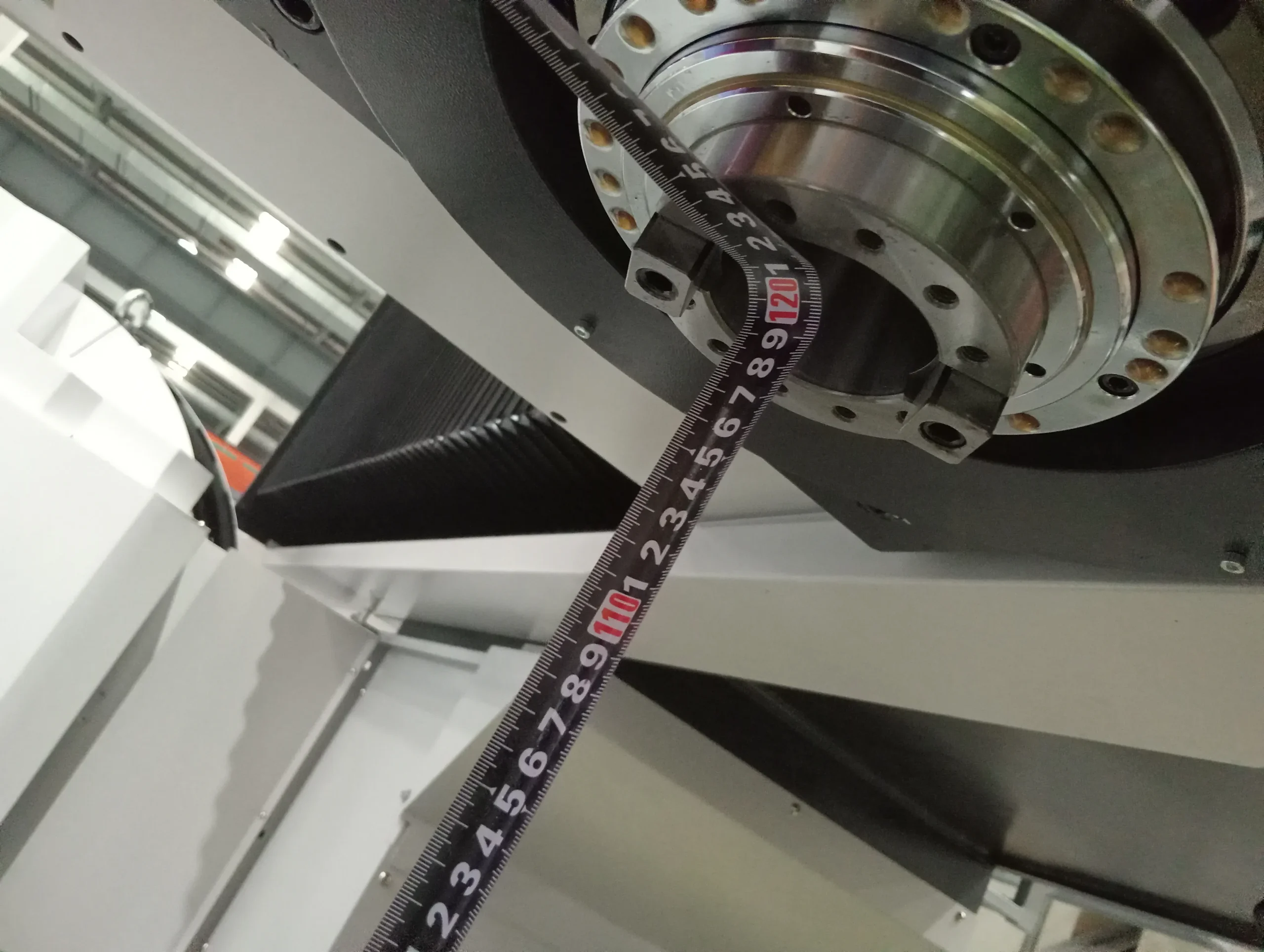

• Шпиндель встроен в ползун сечением 400 мм (Box-in-Box type). Шпиндельный узел приобрел высокую жесткость за счет большого веса ползуна, равномерного распределения нагрузок, передаваемых от шпинделя на направляющие скольжения через ползун, большой площади контакта направляющих скольжения — каждая из 4-сторон ползуна-пиноли является одной большой направляющей скольжения.
• Равномерное балансирование вертикального перемещения ползуна выполняется с помощью усиленной гидравлической системы, которая исключает искажение нагрузок на шариковинтовую передачу.
• Передача вращения на шпиндельный вал осуществляется через двухступенчатый редуктор ZF 2K250 (Германия) и дает выоский показатель Мкр — 910 Нм. Редуктор отличают надежность, точность передачи вращения от главного привода, отсутствие деформаций, высокий КПД и плавность хода.
• Рабочие органы приводятся в движение с помощью шариковинтовой передачи ТНК (Япония). Она придает высокую точность перемещений и хорошие динамические характеристики.
• Для перемещений в продольном и поперечном направлении используются направляющие качения роликового типа INA (Германия). Они отличаются низким коэффициентом трения, способны выдерживать высокие нагрузки и обладают высокой скоростью перемещений. Несомненным плюсом также является высокая ремонтопригодность узла.
• Дополнительный запас жесткости достигнут за счет взаимного расположения направляющих оси Y под углом 90°. Данная конструкция пришла на смену классической однонаправленной схеме расположения направляющих, при которой создавались нагрузки, стремящиеся оторвать шпиндельную узел от неподвижного портала. Теперь же шпиндельный узел «навешен» на портал, что привело к увеличению жесткости конструкции.

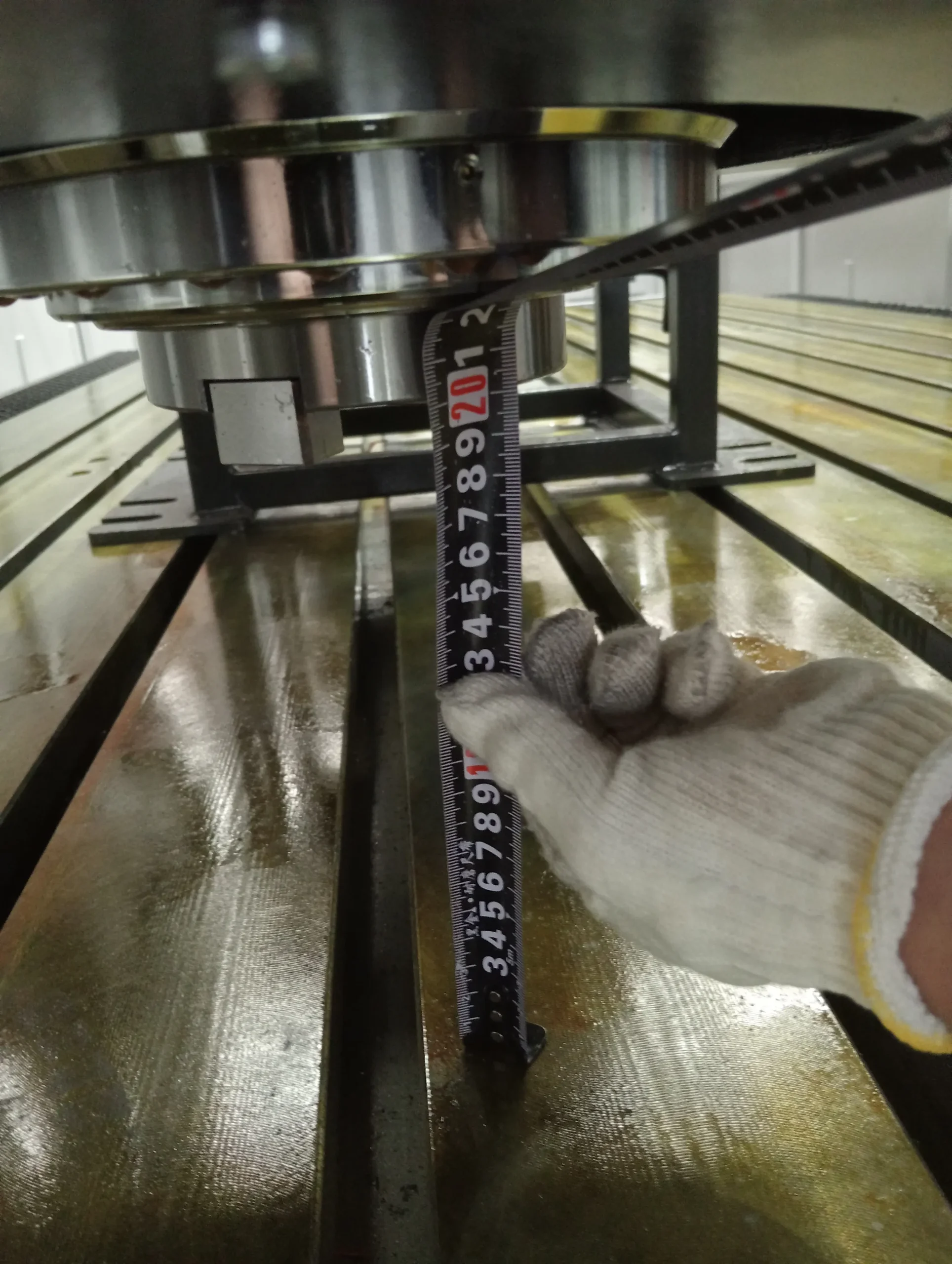

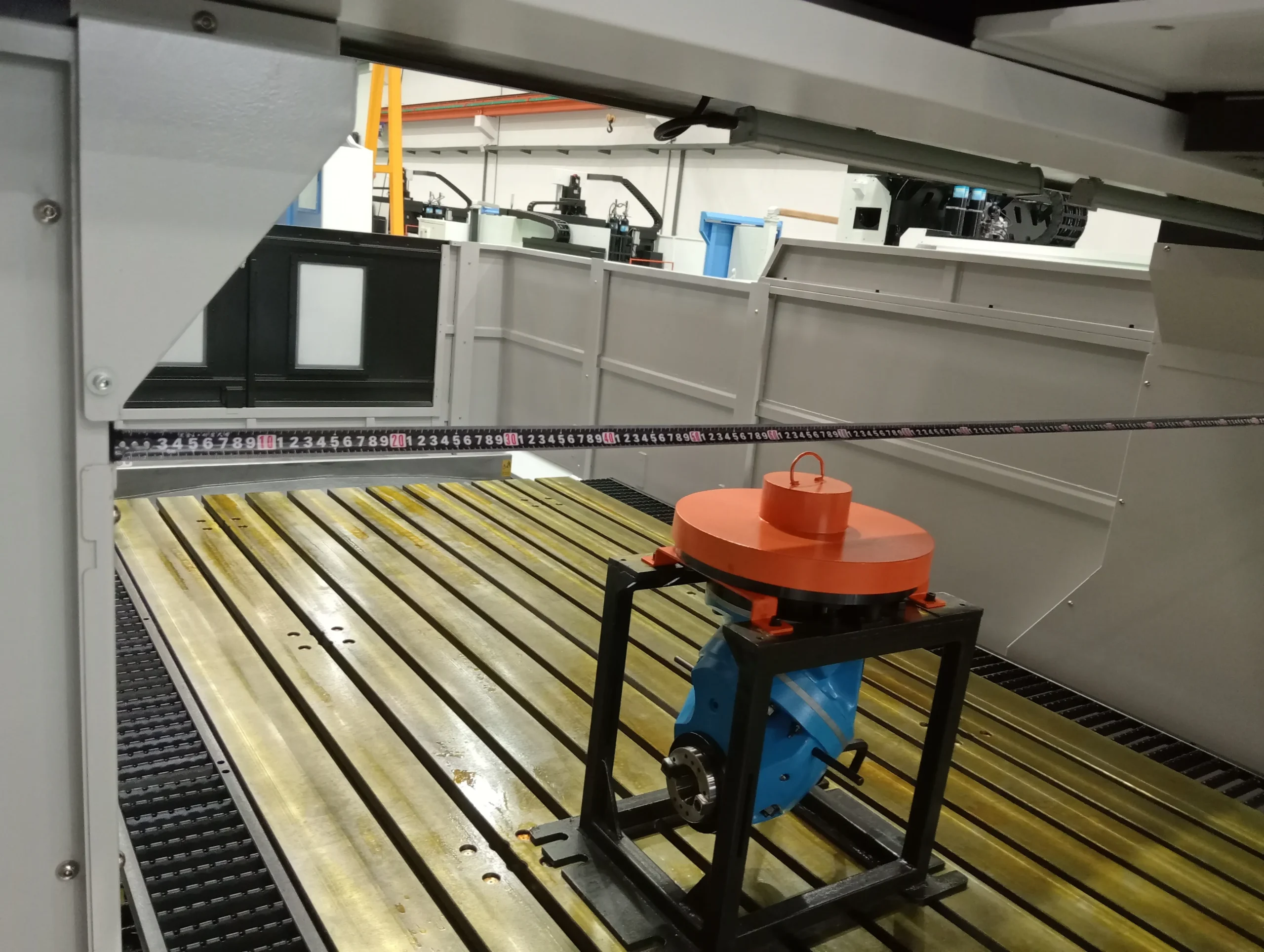

• Высокий уровень кастомизации станков SOLEX позволяет увеличивать объем рабочей зоны по вашей потребности за счет большего хода по осям и большего расстояния между колоннами. Стоимость опций изменения параметров высоты рабочей зоны и хода по оси Z не является запредельной. Также возможны изменения глубоких характеристик —  шаг ШВП, мощность осевых приводов, комплектации и пр.

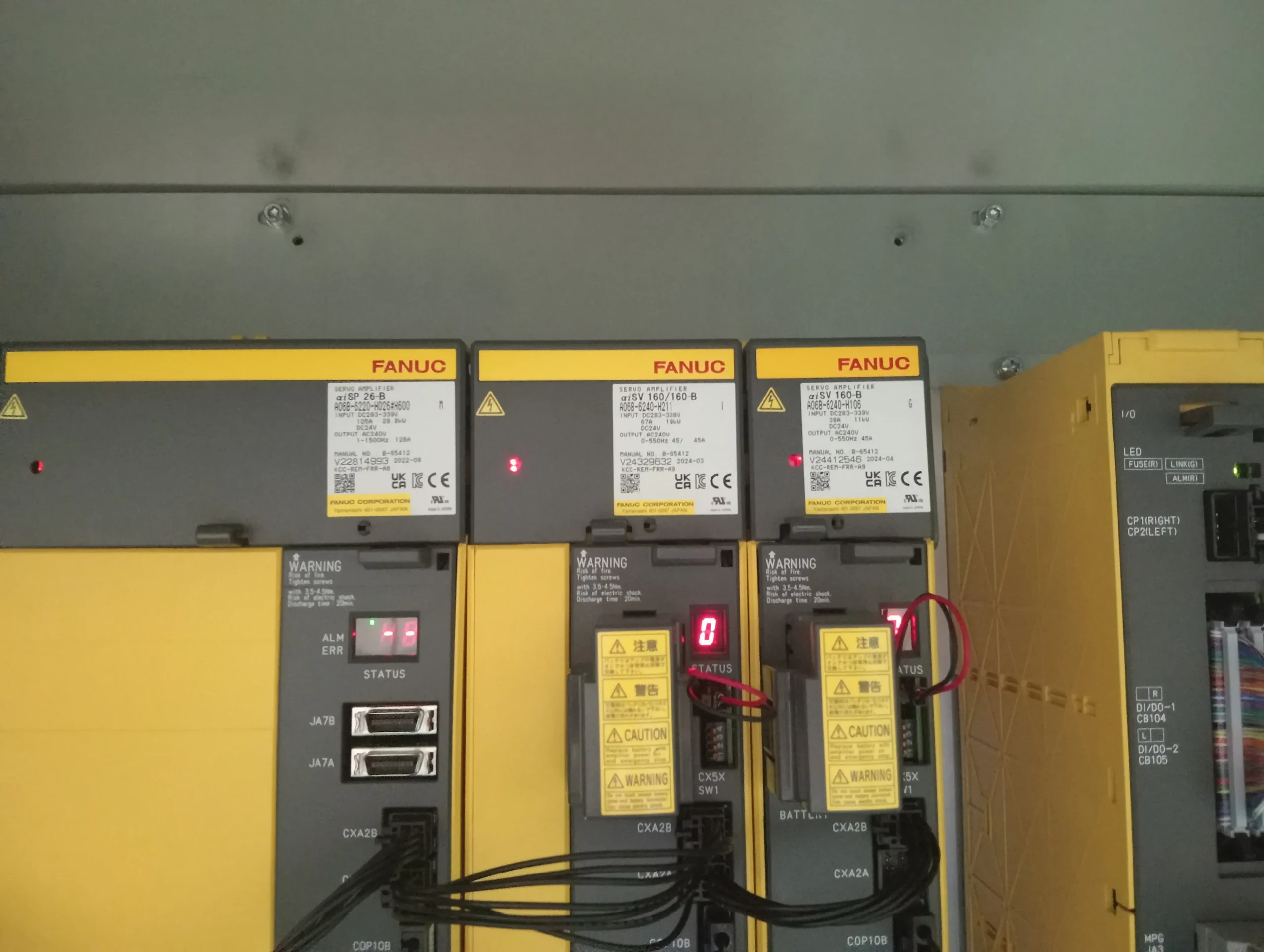

• Высокомоментный главный серводвигатель 22/26 кВт производства компании Fanuc (Япония) в сочетании с редуктором ZF гарантирует стабильную работу шпинделя на протяжении всего срока службы станка. Показатель крутящего момента достигает 910 Нм, что обеспечит обработку от простых сталей до жаропрочных.
• Управление работой станка выполняют с помощью ЧПУ Fanuc 0i-MF Plus с оптоволоконной системой передачи данных. Она обеспечивает высокую точность, плавность хода и минимизирует время обратной связи.

Стандартная комплектация:

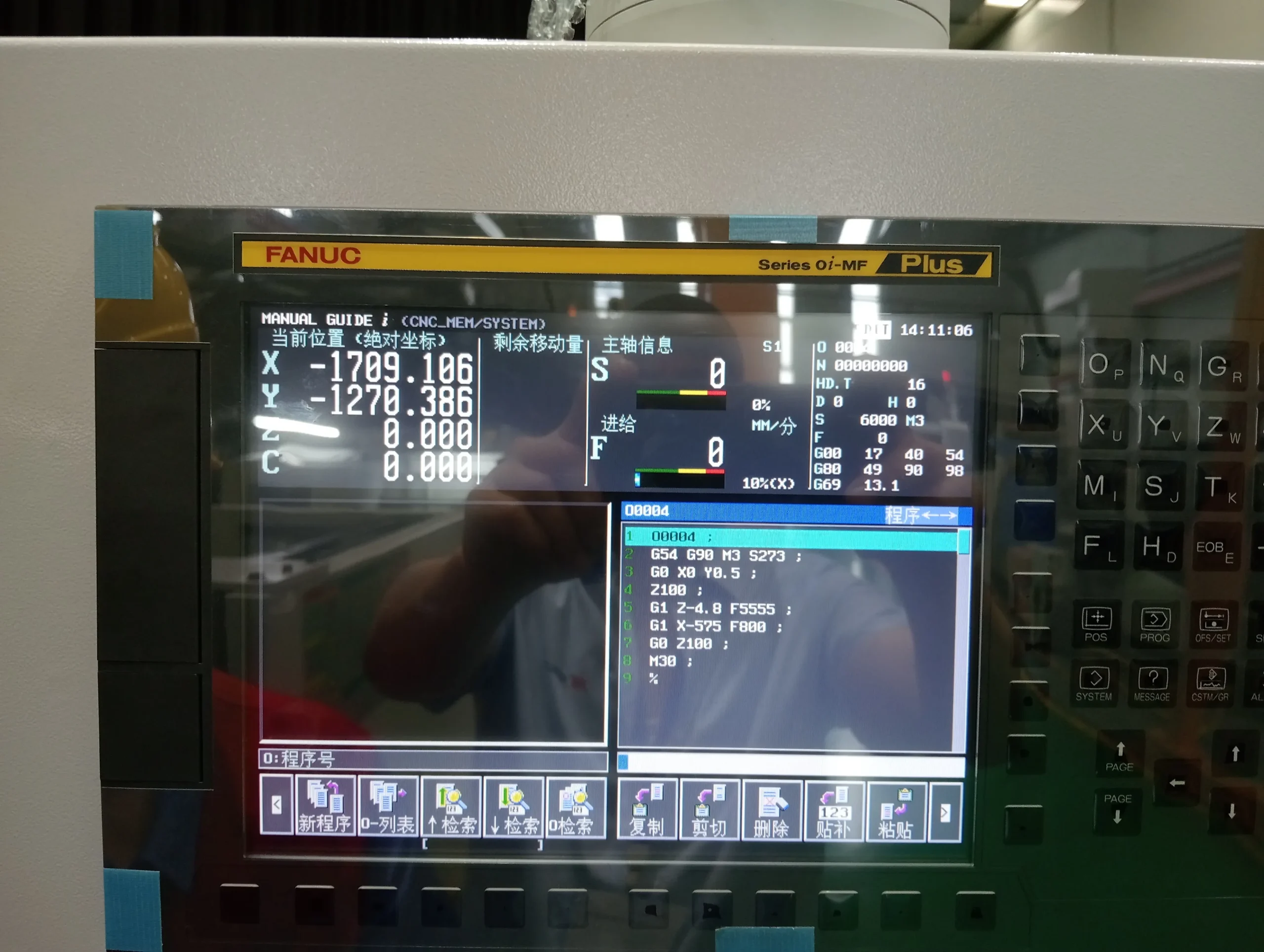

• Система ЧПУ Fanuc 0i-MF (5), 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Сокращение времени на написание управляющих программ обработки и подготовки производства.

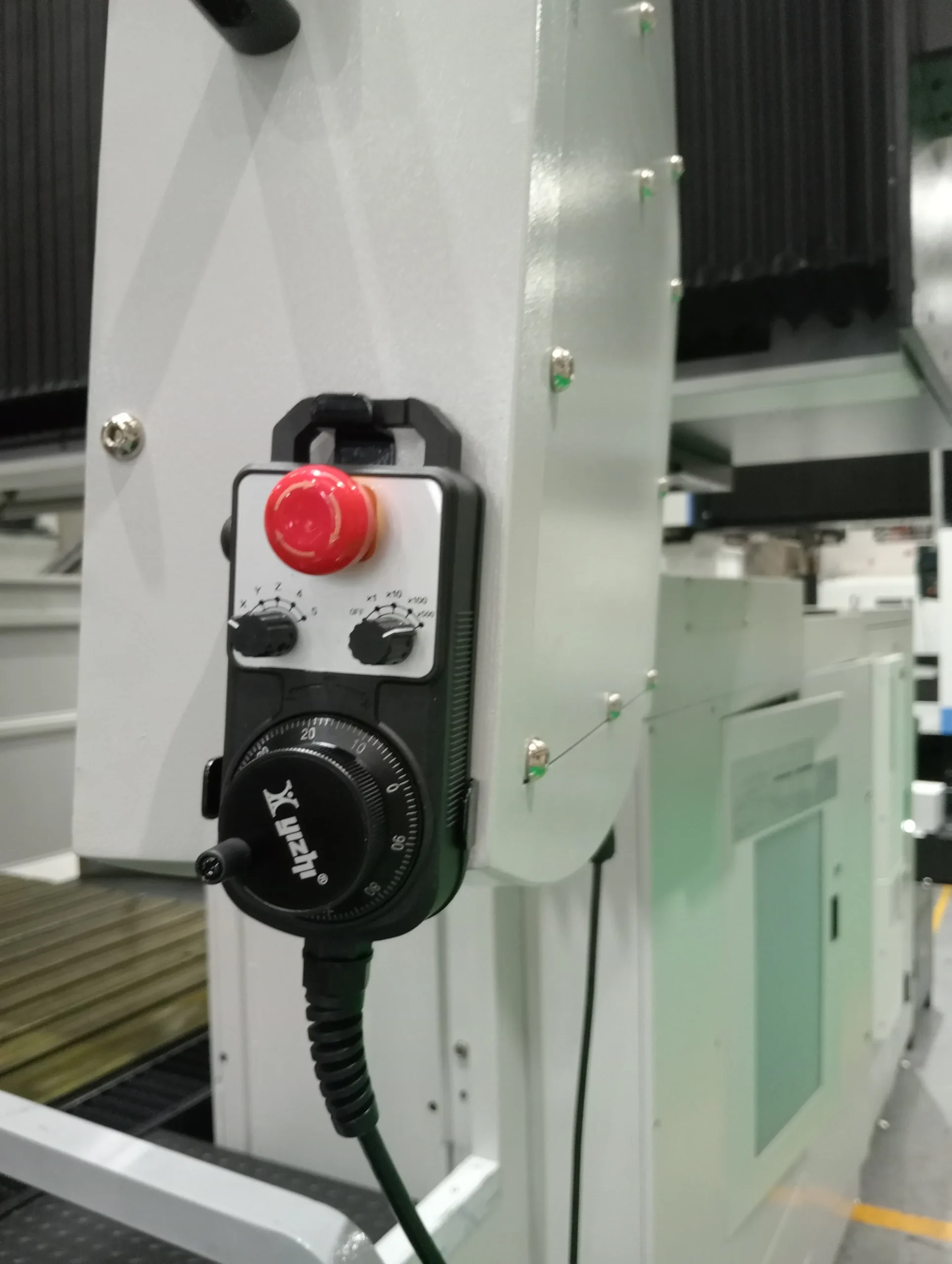

• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Привод шпинделя через двухступенчатый планетарный редуктор ZF (Германия)
• Двигатель шпинделя (пост. / 30 мин.) 30 / 37 кВт (Fanuc)

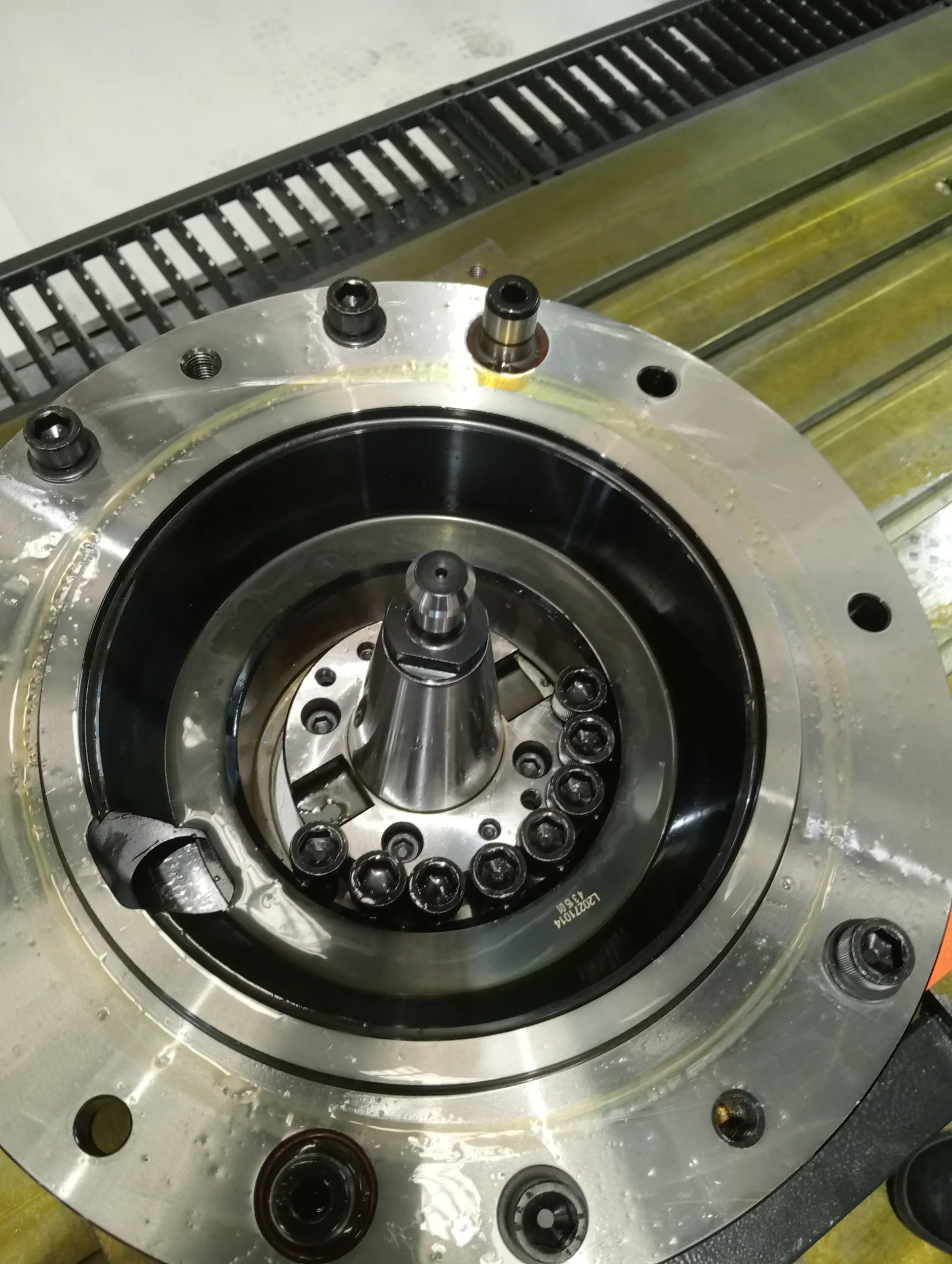

• Шпиндель с инструментальным конусом MAS403 ВТ-50

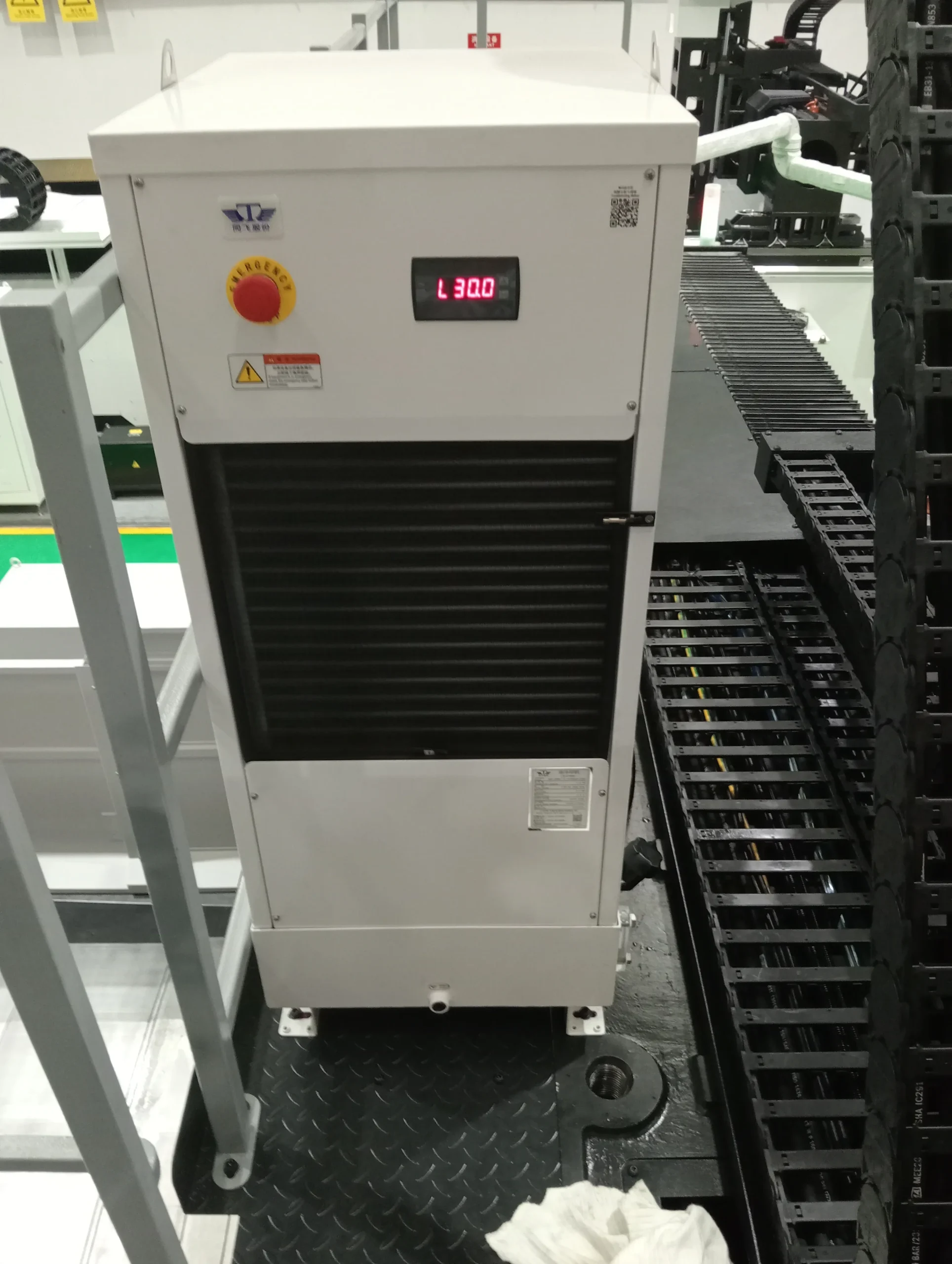

• Охладитель масла шпинделя
• Направляющие качения роликового типа по оси X, Y
• ШВП с преднатягом по осям X, Y, Z

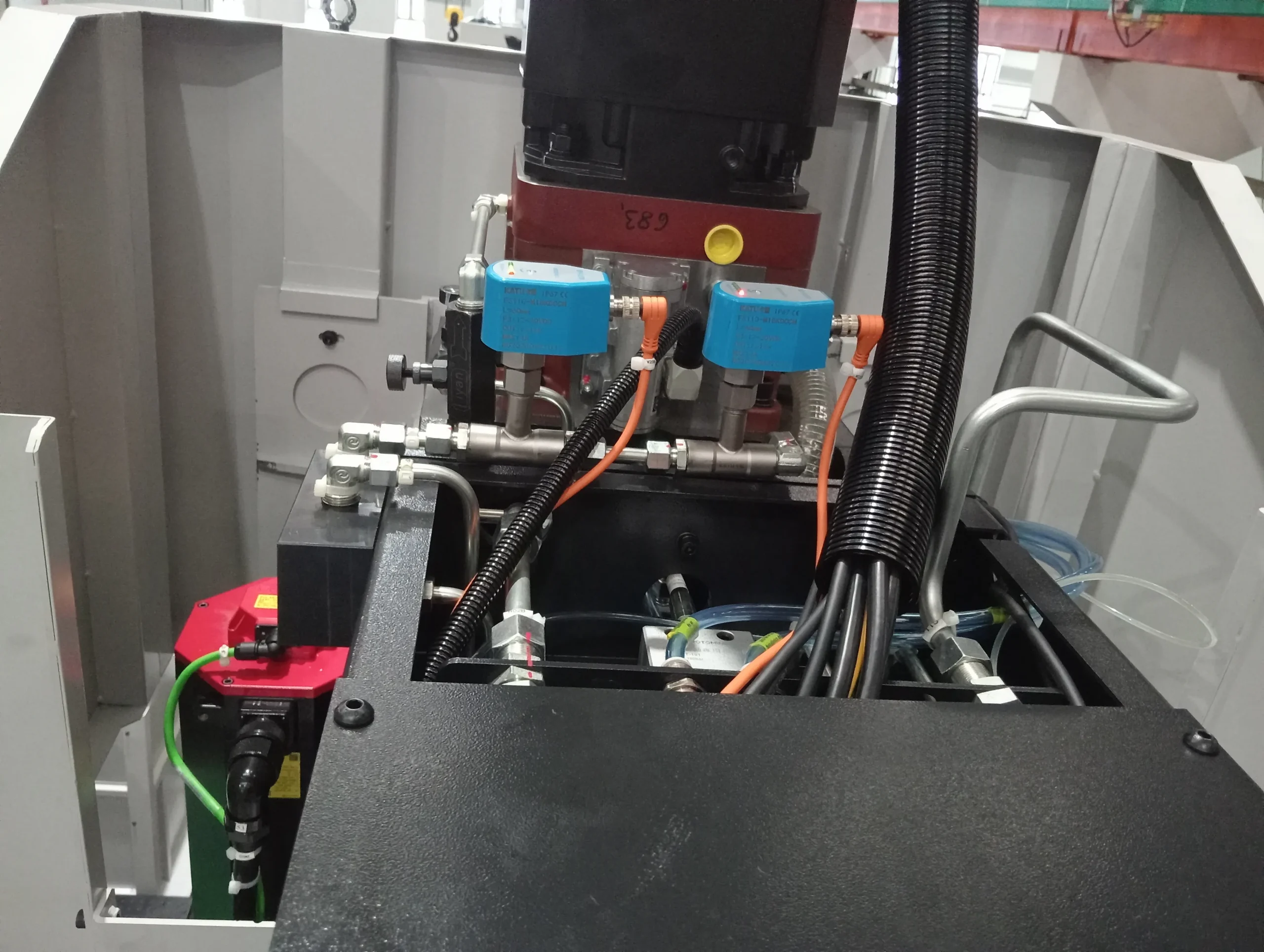

• Гидравлическая система балансирования шпиндельного узла с азотными аккумуляторами
• Защита конуса шпинделя подачей сжатого воздуха

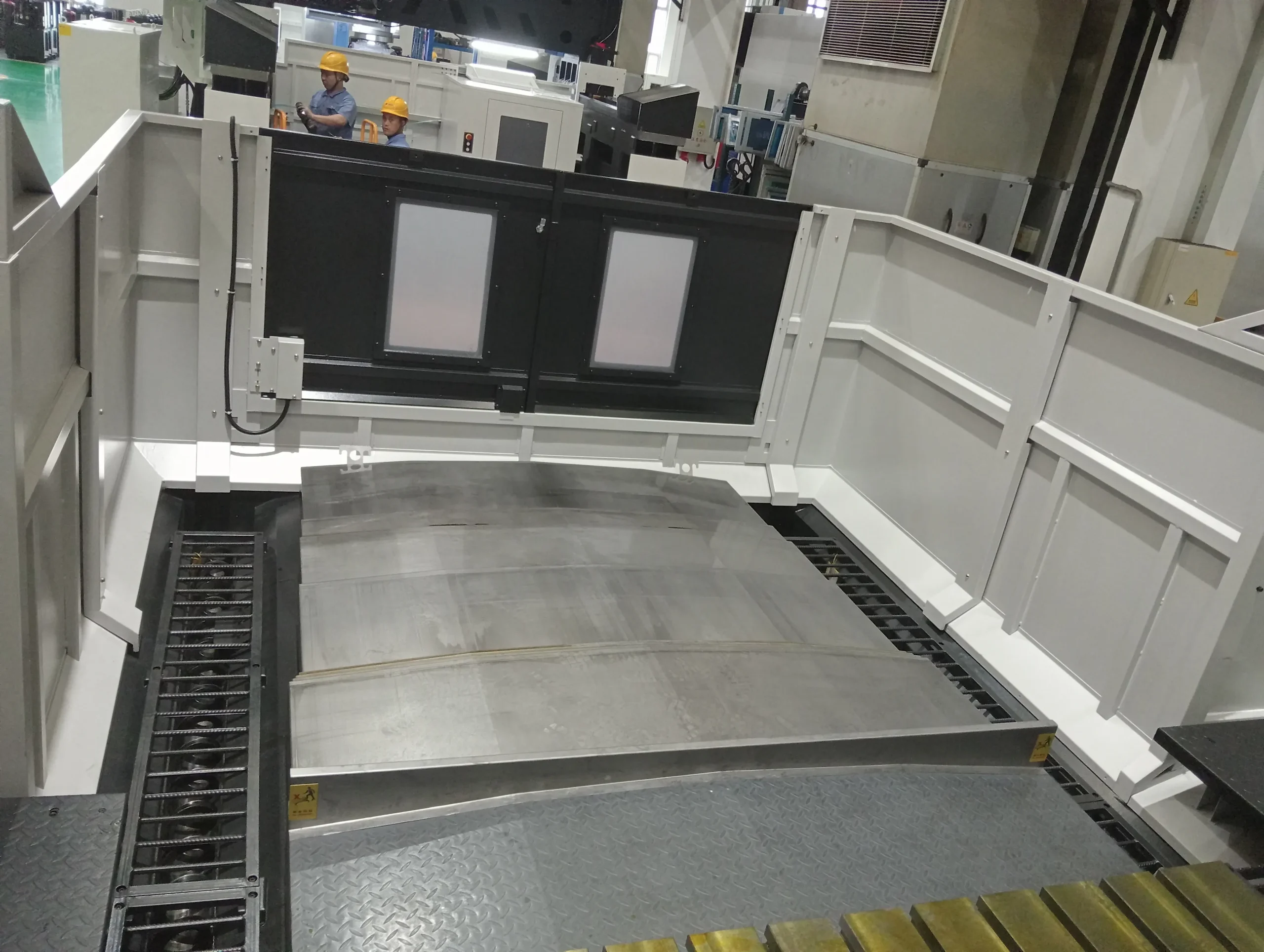

• Телескопическая защита направляющих

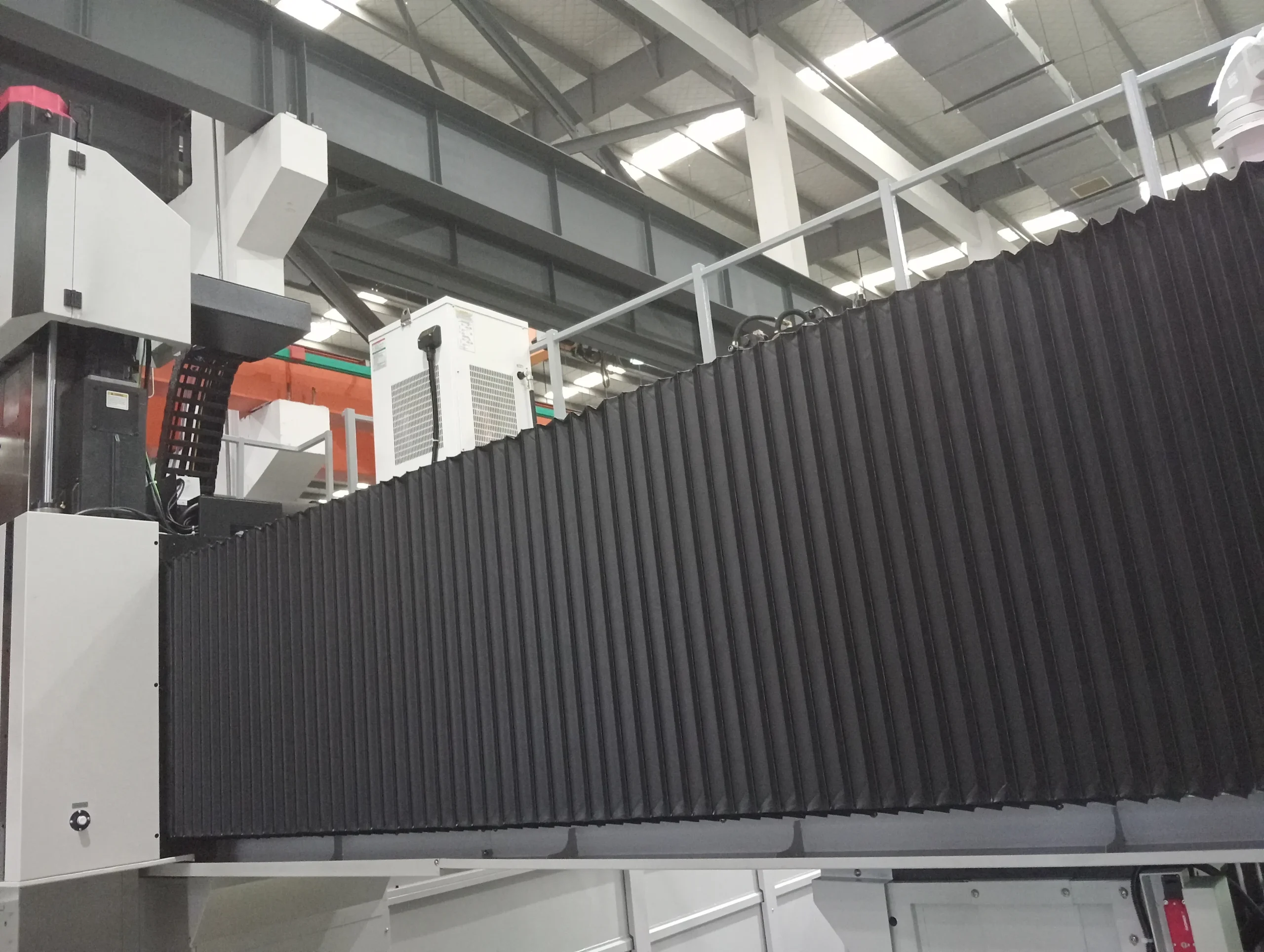

• Гофрированная защита направляющих по оси Y

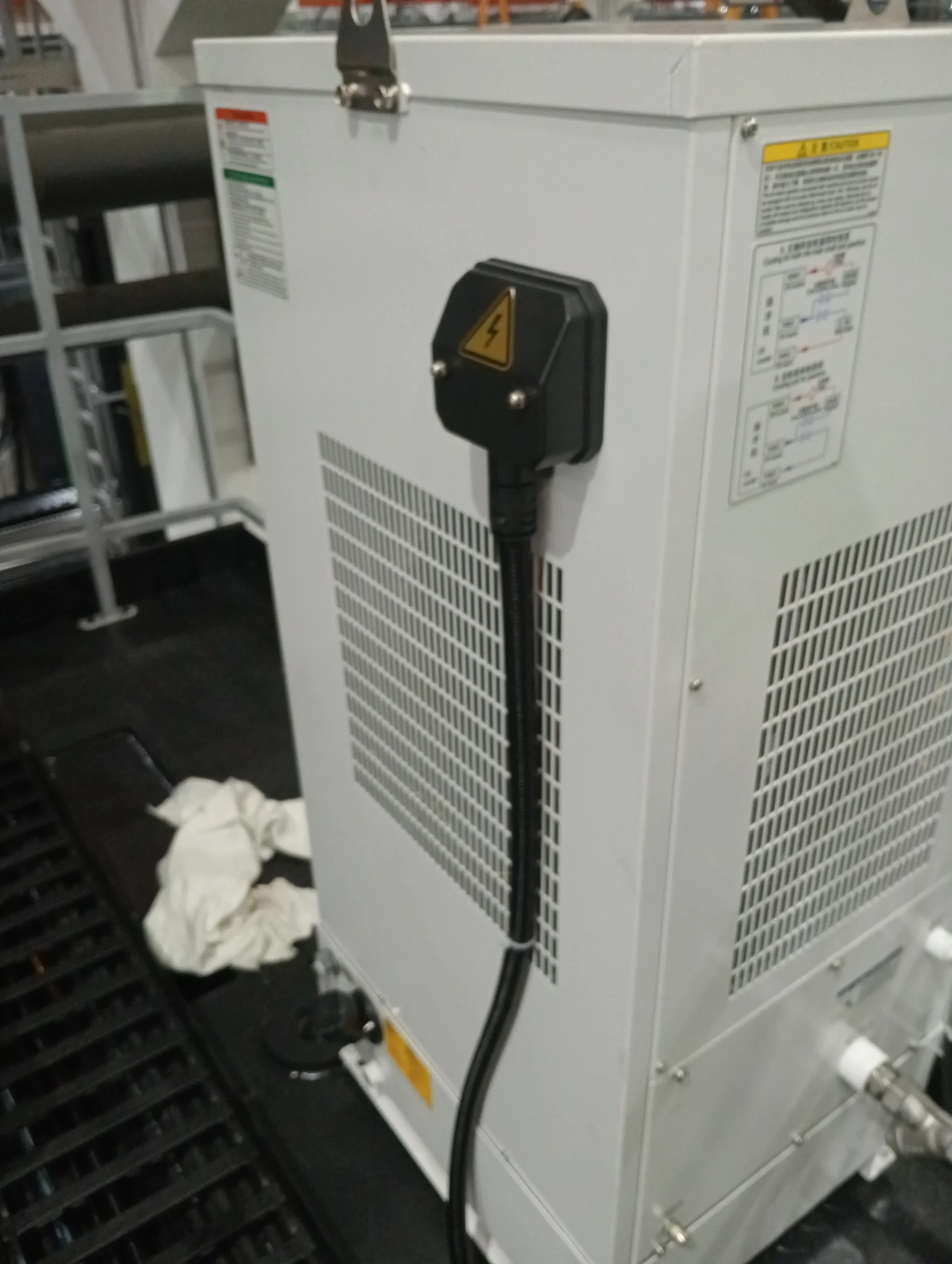

• Кондиционер электрошкафа
• Трансформатор

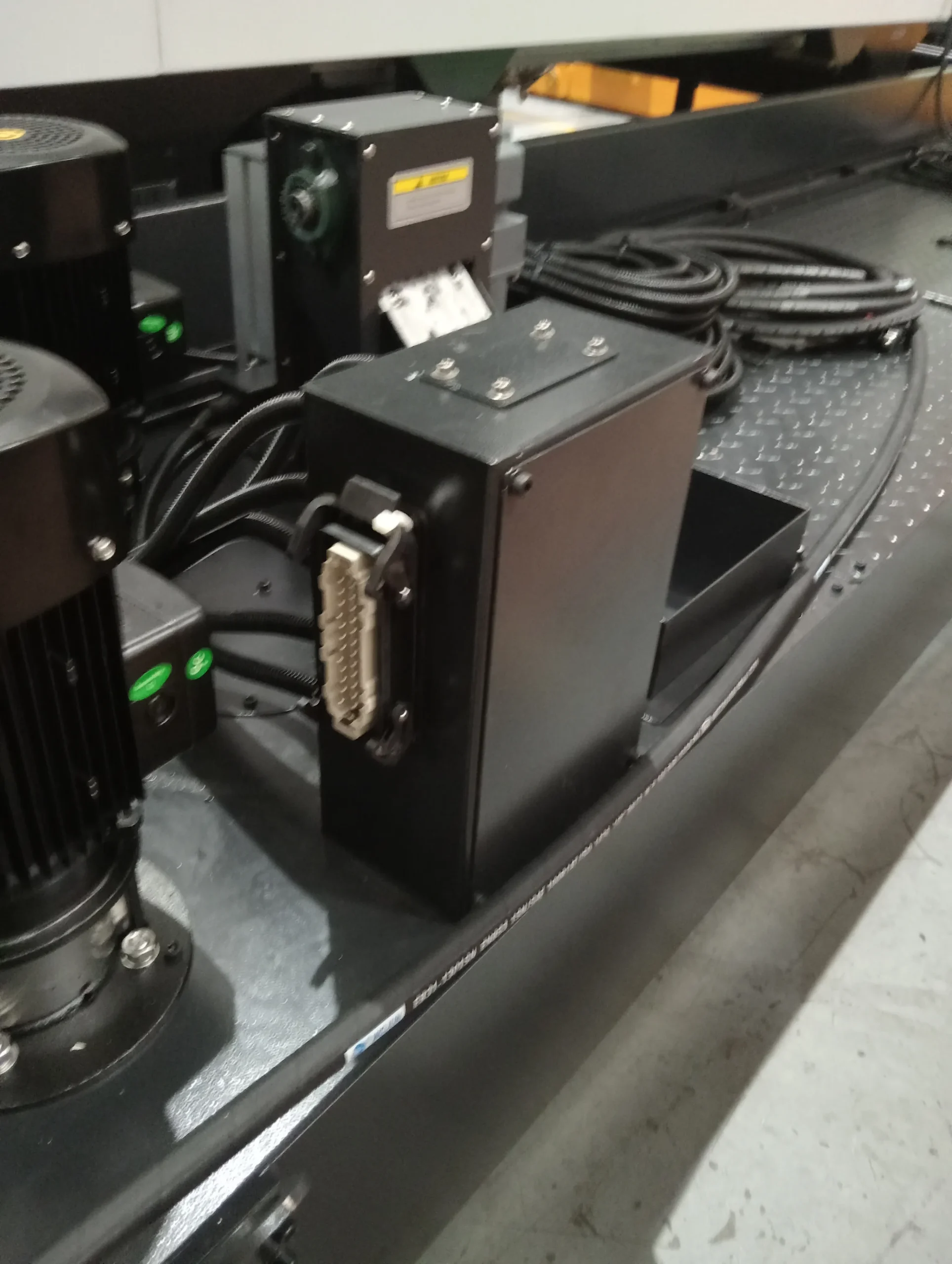

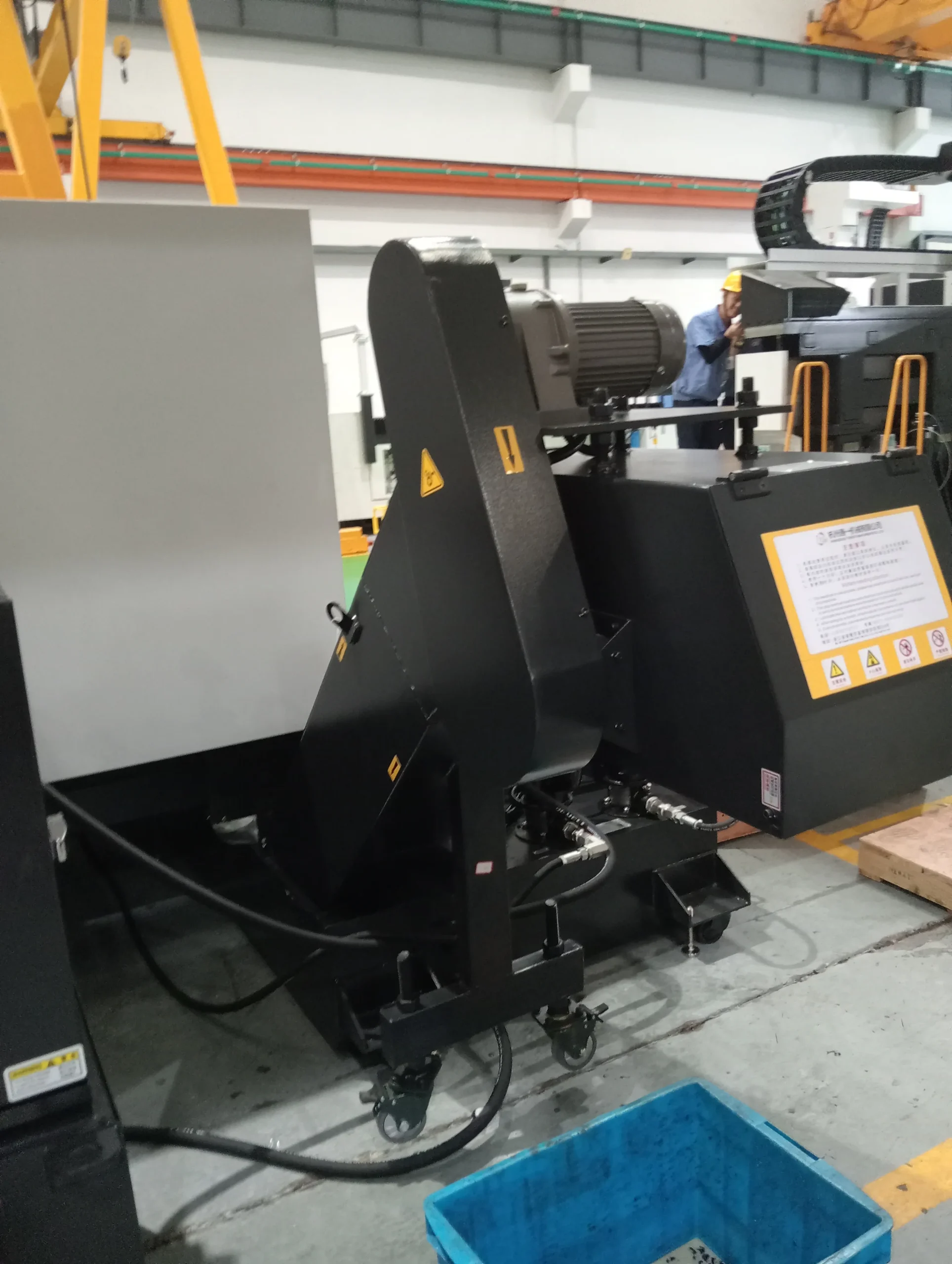

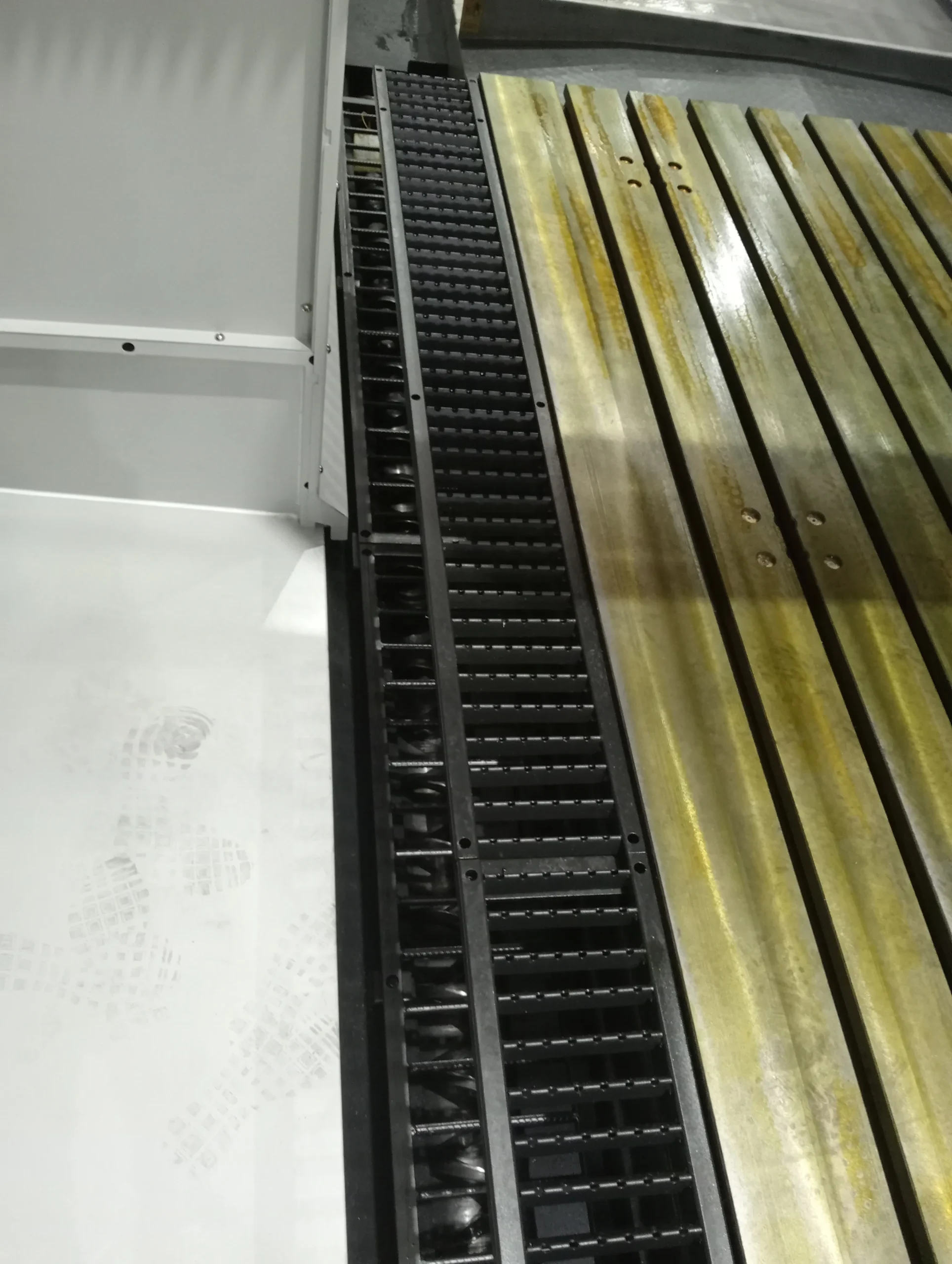

• Двойной шнековый конвейер для удаления стружки

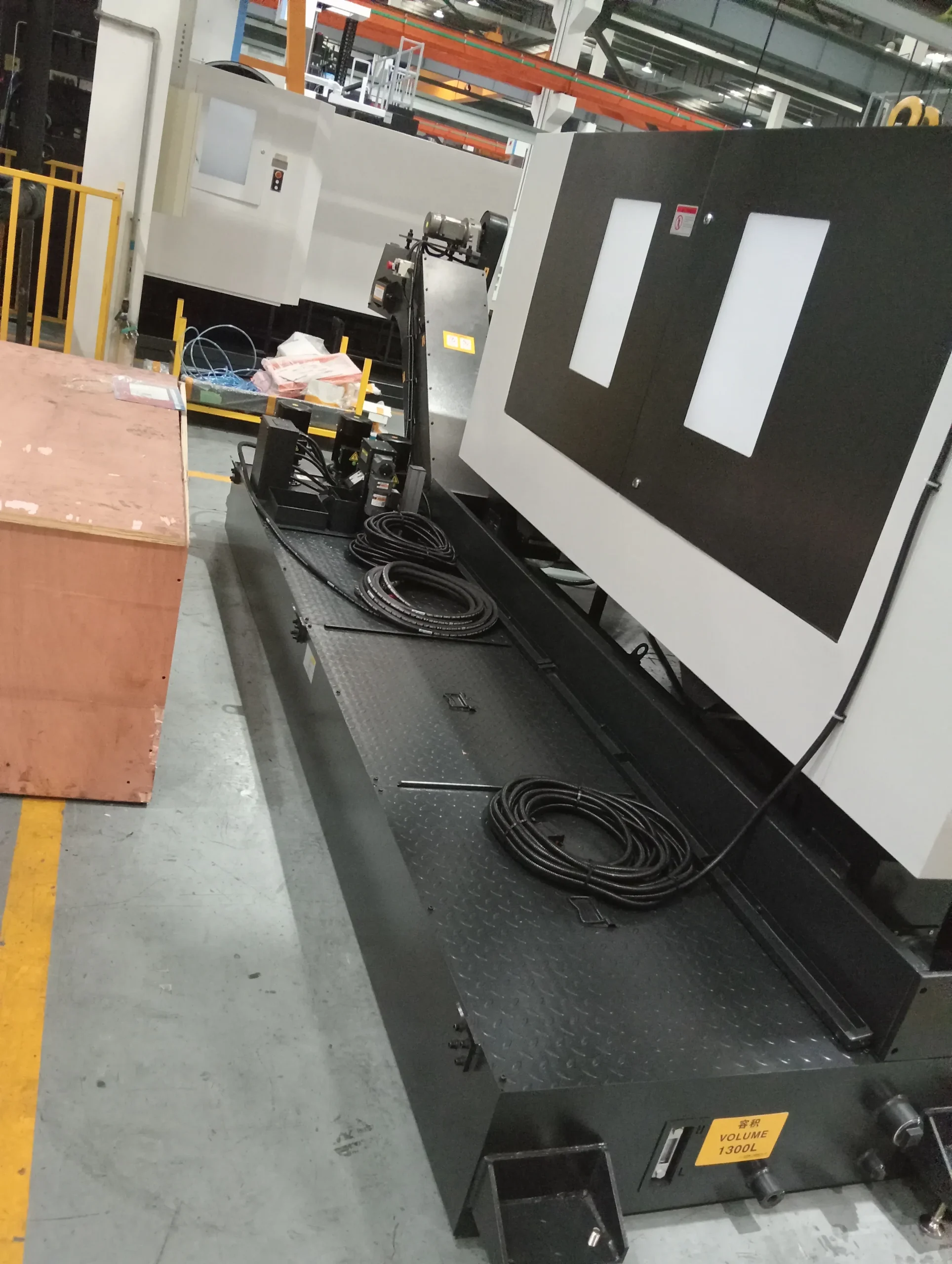

• Конвейер для удаления стружки  с баком СОЖ

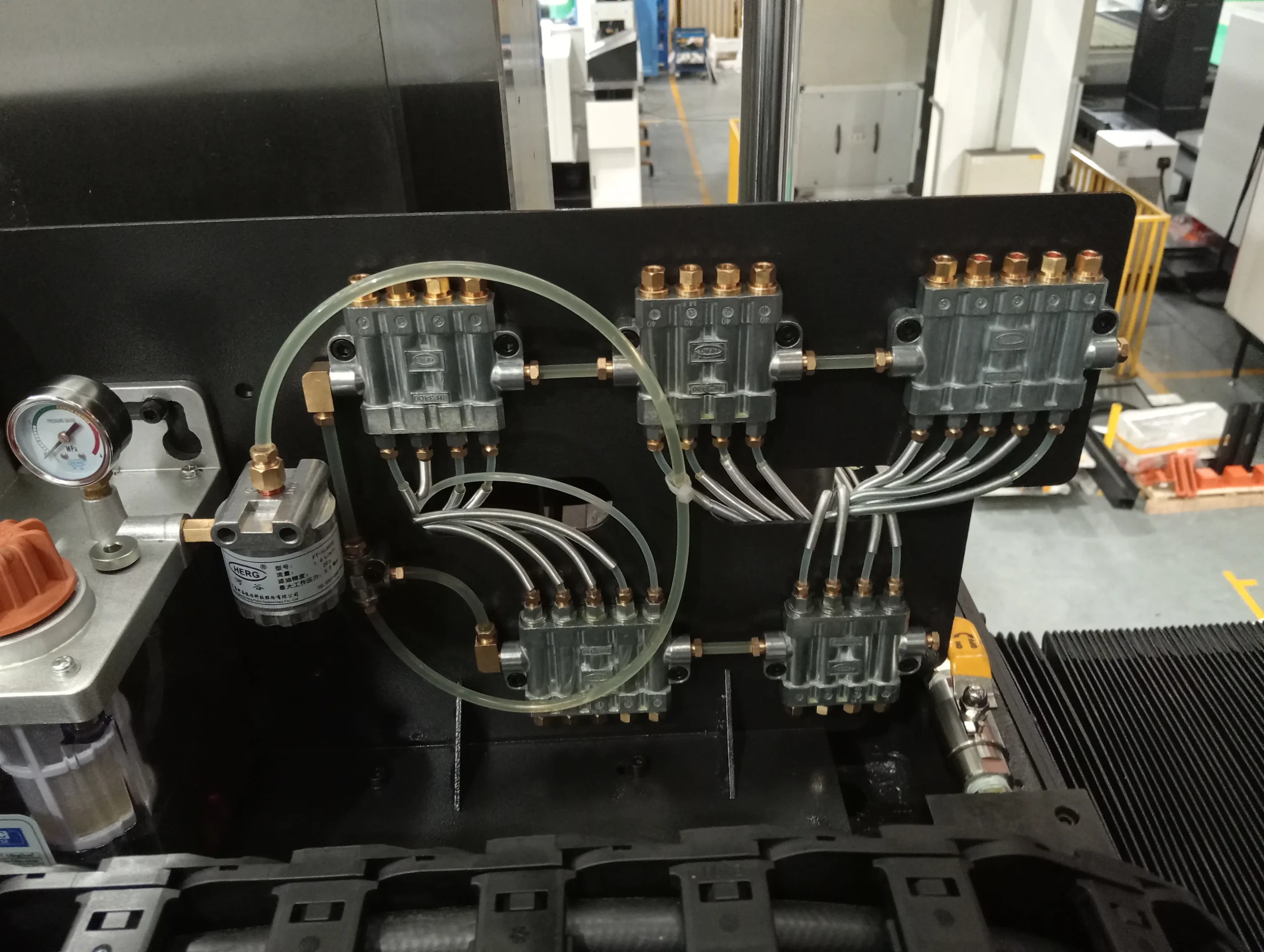

• Автоматическая централизованная система смазки
• Пистолет для подачи сжатого воздуха
• Освещение рабочей зоны
• Продув шпинделя перед сменой инструмента
• Комплект инструмента для наладки и обслуживания станка
• Комплект выравнивающих опор
• Индикация состояния станка
• Маслоотделитель (скиммер) для СОЖ
• Комплект документации

Дополнительная комплектация:

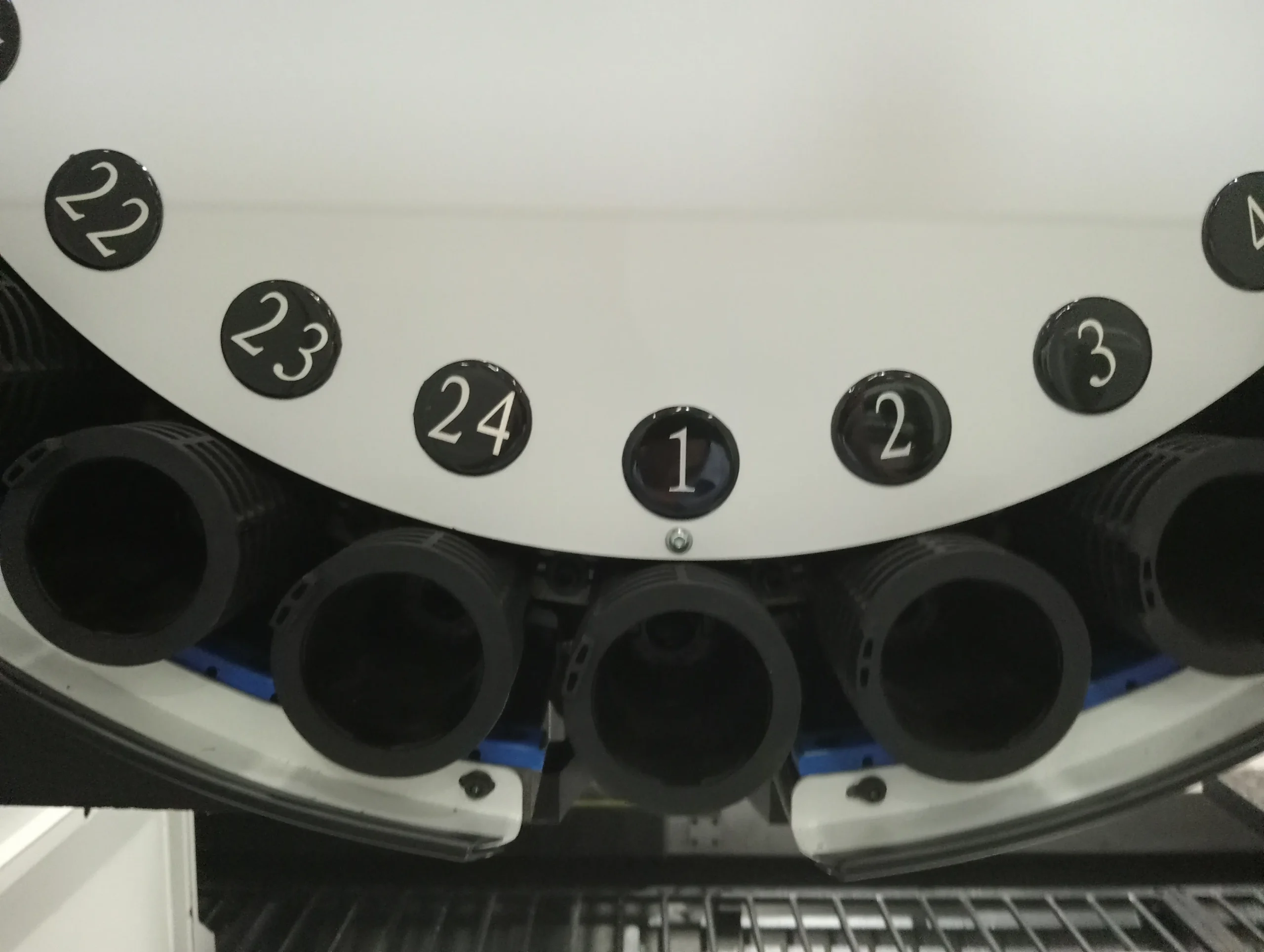

• Инструментальный магазин на 24 / 40 / 60 / 80 / 120 позиций, с манипулятором
• Fanuc 0i MF (1) + α-Двигатель шпинделя мощностью (пост. / 30 мин.) 22 / 26 кВт (770/910 Н*м)
• Функция ЧПУ Fanuc 0i-MF (1): Manual Guide I
• Увеличение высоты колонны на 400мм
• Подготовка к установке 4й оси
• Функции ЧПУ G68.2 Смещение и поворот системы координат, G53.1 Автоматическое выравнивание наклонной оси
• Датчик измерения инструмента Renishaw ТS27
• Система измерения детали Renishaw OMP60
• Функция ЧПУ Fanuc 0i-MF (1): AICC II
• Функция ЧПУ Fanuc 0i-MF (1): Data Server + CF Card 2Gb
• Угловая 90 механическая фрезерная головка KS-A80 (Meya), включая стойку для хранения
• Угловая 90º автоматическая фрезерная головка, индексация оси С 5°, модель NWM-AR5-75 (NEWAY), включая систему хранения
• Угловая 90º автоматическая фрезерная головка, индексация оси С 5°, модель NWM-AR5-50 (NEWAY), включая систему  хранения

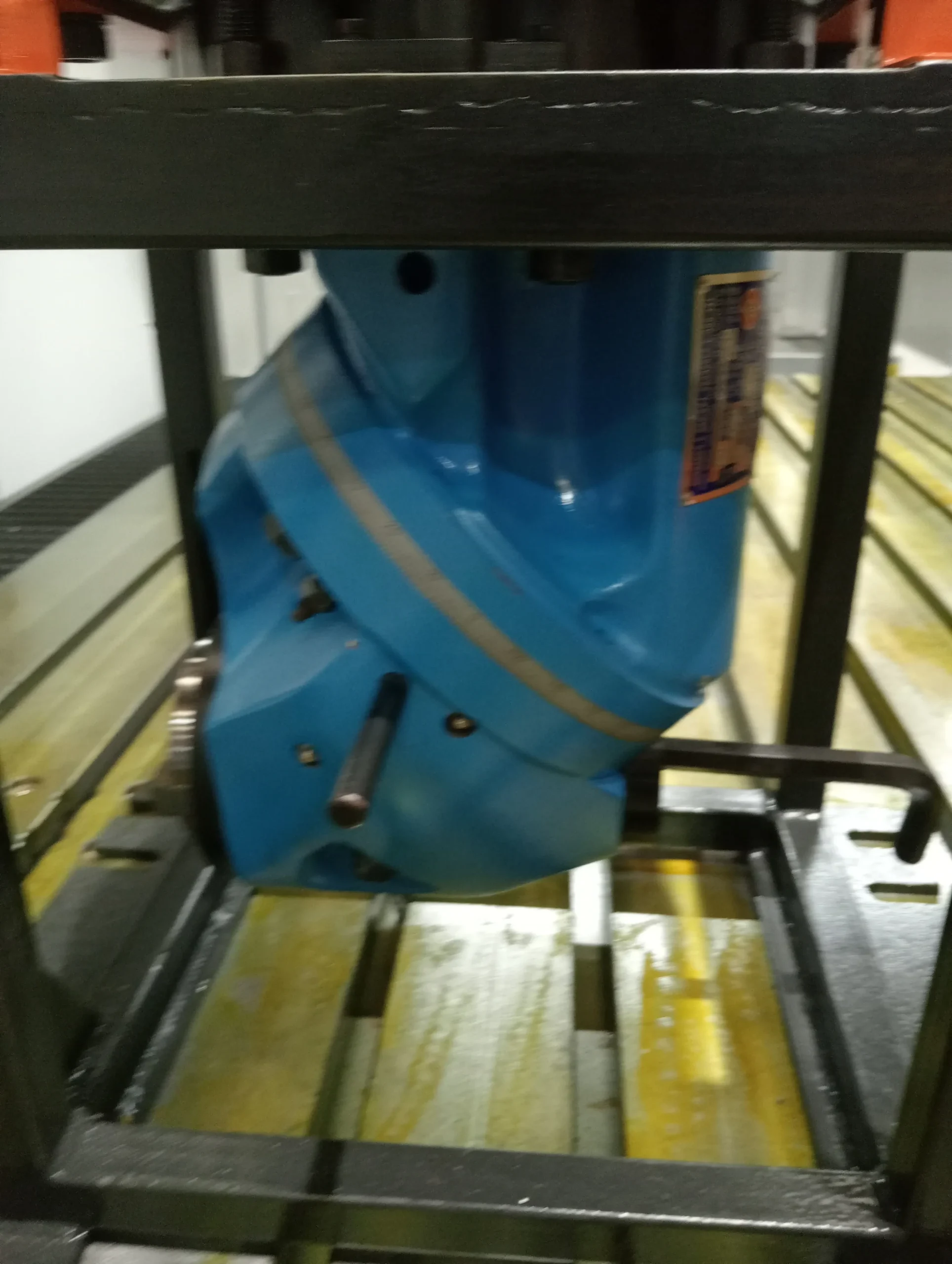

• Универсальная ручная фрезерная головка, модель U45, включая систему хранения
• Инструментальный магазин на 32 позиций с манипулятором, с горизонтальной и вертикальной сменой инструмента
• Оптические линейки на оси X/Y/Z (Heidenhain)
• Поворотный стол, 4 ось
