Пятиосевой фрезерный станок с ЧПУ по металлу UMC-170SM, стол-планшайба Ø170 мм
- В наличии
В наличии
Вертикально-фрезерный обрабатывающий центр со встроенным наклонно-поворотным столом позволяет с системой ЧПУ Fanuc проводить обработку в режиме 4+1 (полная интерполяция 4-ех осей + одна ось в режиме позиционирования). Станок имеет защитное ограждение рабочей зоны, жесткую чугунную станину, перемещения по осям XYZ - 350х500х400 мм, планшайбу с Т-образными пазами диаметром 170 мм. В базовую комплектацию входят: шпиндель BBT40 на 10000 оборотов с системой охлаждения, автоматический сменщик бокового типа на 24 инструмента, система удаления стружки, пульт дистанционного управления, жесткое нарезание резьбы.
12,606,592.00 руб.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Параметры управления учпу fanuc
- Программирование совместимо с G-кодом стандарта ISO
- Возможность выбора Русского языка
- Графическая 2D визуализация
- Встроенные стандартные циклы обработки
- Текстовый редактор управляющих программ
- До 1000 зарегистрированных программ
- Функция компенсации инструмента с возможностью учета износа
- Контурное управление AICC II с предпросмотром 400 кадров
- Плавный контроль допуска, контроль рывка
- Выбор уровня качества обработки
- Пробный запуск
- Покадровое исполнение
- Подача в минуту, подача на оборот
- Абсолютное программирование и в приращениях</ли>
- Вызов подпрограммы (до 10 вложений)

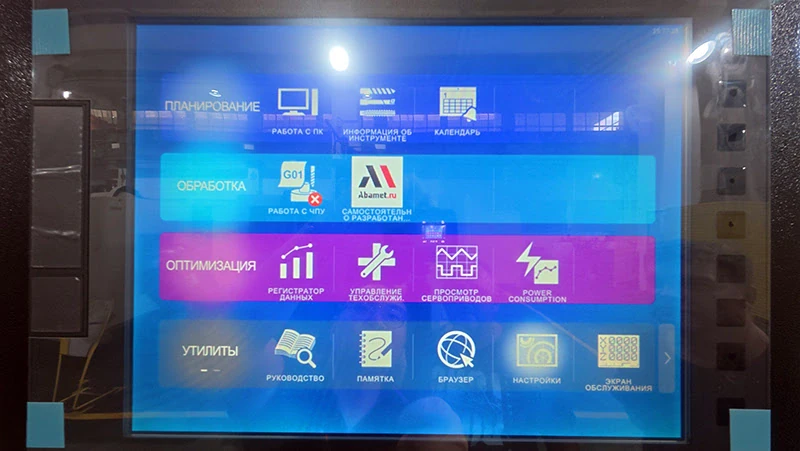

- Интерфейс iHMI
- Многофункциональная среда для создания управляющих программ Manual Guide I
- Data Server с расширением памяти
- Индексация рабочей наклонной плоскости TWP
- Преобразование системы координат
- Контроль центральной точки инструмента TCP

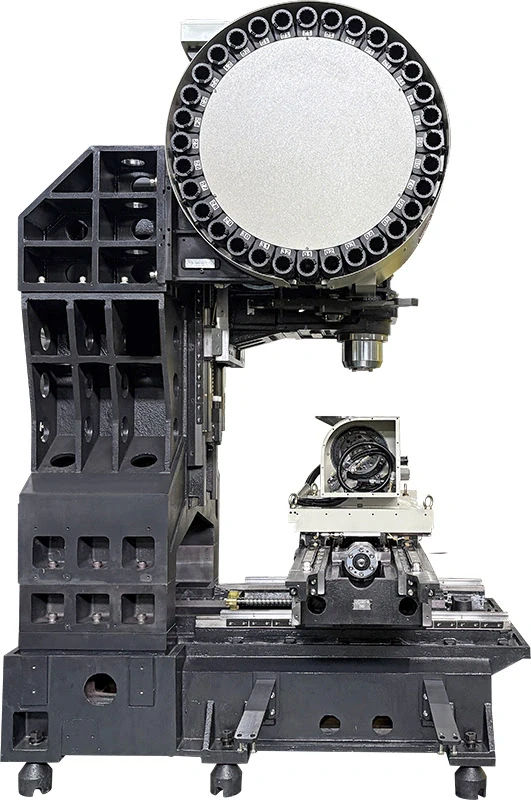

Особенности конструкции

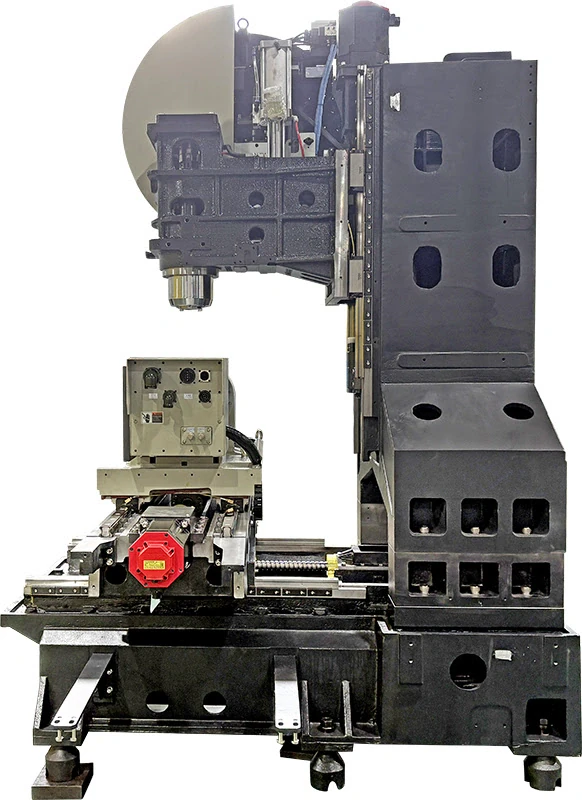

- Полностью литая чугунная станина
- Закрытое защитное ограждение с крышей

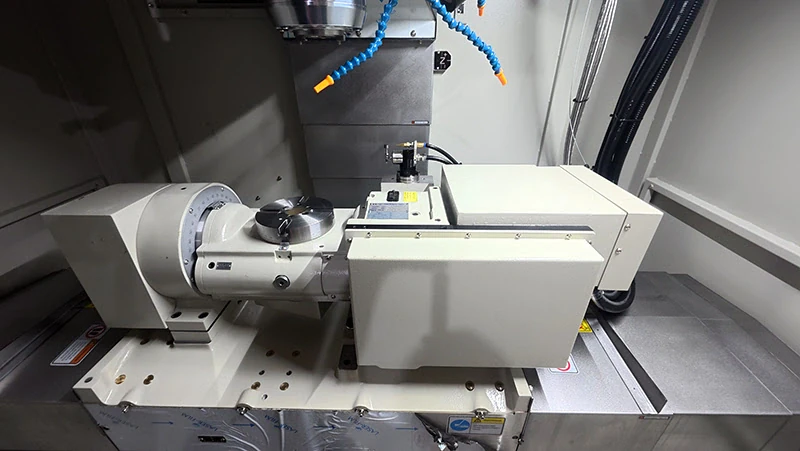

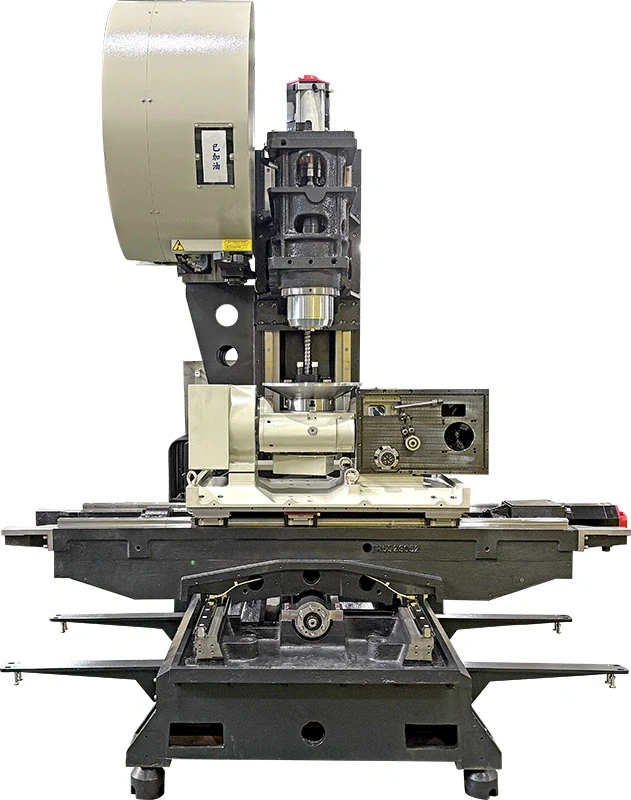

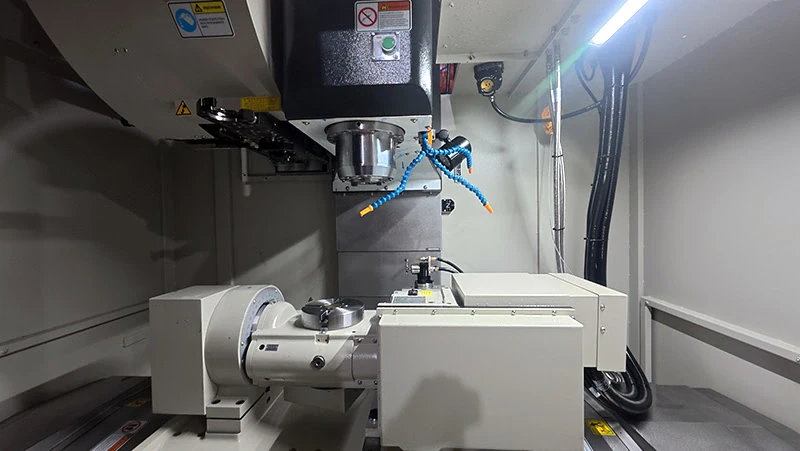

- Встроенный двухосевой наклонно-поворотный стол
- Серводвигатели перемещений по осям с прямой передачей момента
- Система автоматической смазки направляющих и ШВП

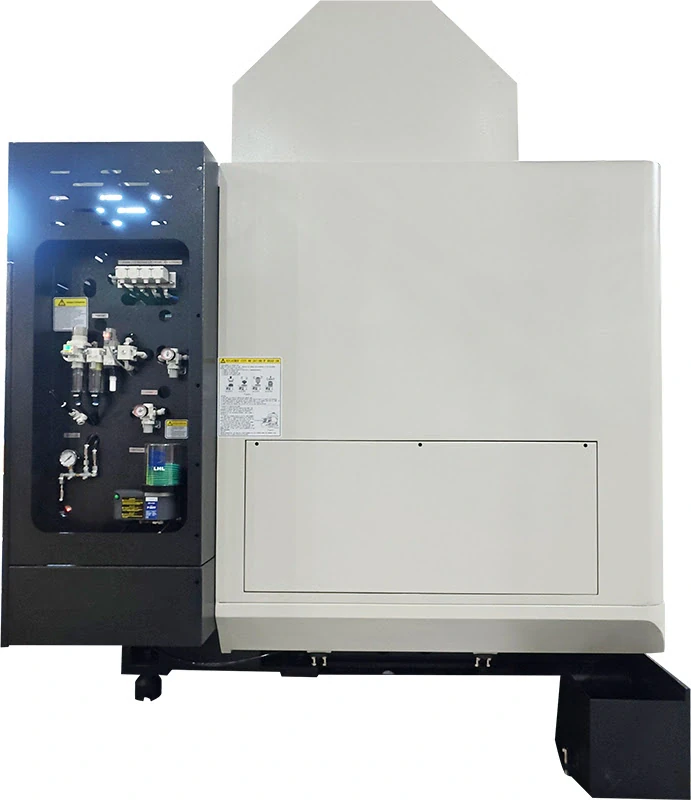

- Электрошкаф разделен на силовую часть и блок электроавтоматики
Базовая комплектация
- Система подачи СОЖ
- Датчик уровня СОЖ в баке
- Маслосборник
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Ручной пистолет СОЖ для смыва стружки
- Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
- Автоматическая централизованная система смазки
- Интеллектуальная тепловая компенсация шпинделя (с системой ЧПУ Fanuc)
- Станочное освещение
- Лампа индикации состояния станка
- Датчик закрытия дверей рабочей зоны
- Автоматическое отключение станка
- Комплект регулировочных опор
- Рабочий стол метрического исполнения
- Пульт дистанционного управления на кабеле
- USB порт для копирования программ
- Цикл прямого резьбонарезания
- Интерфейс Ethernet (iNC-Cloud с HNC-848Di)
- Экспортная упаковка
- Трансформатор (с системой ЧПУ Fanuc)
- Соответствие нормам безопасности СЕ
- Кондиционер электрошкафта
Технические характеристики
| Параметры рабочей зоны | |
|---|---|
| Диаметр интегрированой наклонно-поворотной планшайбы с Т-обр. пазами, мм | 170 |
| Количество Т-образных пазов | 4 |
| Ширина Т-образных пазов, мм | 12 |
| Максимально допустимая нагрузка на стол, кг | 70 (гориз.) / 45 (накл.) |
| Параметры шпинделя | |
| Исполнение конуса шпинделя | BBT40 (ISO40 — опция) |
| Максимальная частота вращения, об/мин | 10,000 (12,000/15,000 — опция) |
| Крутящий момент (пост/макс), Нм | 52,5 / 105 (69,4 / 94,6 с HNC-848D) |
| Мощность шпинделя (пост/макс), кВт | 11 / 16,5 (11 / 15 с HNC-848D) |
| Способ передачи крутящего момента | прямой привод |
| Смазка подшипников | консистентная |
| Охлаждение шпинделя | масляное |
| Параметры перемещений рабочих органов | |
| Величина по осям X, мм | 350 |
| По осям Y, мм | 500 |
| По осям Z, мм | 400 |
| Поворотная ось | полный оборот (360°) |
| Наклонная ось | от -30° до +120° |
| Расстояние: от поверхности стола до торца шпинделя, мм | от 100 до 500 |
| Максимальные подачі по осям X, Y, Z, м/мин | 10 |
| Максимальные скорости холостых перемещений, м/мин | 40 / 40 / 32 |
| Скорость наклона, об/мин | 27,8 |
| Скорость поворота, об/мин | 20 |
| Серводвигатели, кВт (X/Y/Z) | 1,8 / 1,8 / 2,5 |
| Крутящий момент поворотной оси, Нм | 200 |
| Тормозной момент, Нм | 440 |
| Крутящий момент наклонной оси, Нм | 200 |
| Тормозной момент наклонной оси, Нм | 900 |
| Параметры инструментального магазина | |
| Исполнение | Бокового типа с рукой |
| Тип оправок | BT40 |
| Позиции в магазине | 24 (32 — опция) |
| Максимальная длина инструмента, мм | 300 |
| Диаметр инструмента при пустых позициях, мм | 130 |
| Диаметр инструмента при занятых позициях, мм | 80 |
| Максимальный вес инструмента, кг | 8 |
| Параметры точности | |
| Позиционирование по осям X/Y/Z (JIS B6330) | ±0.004 мм |
| Повторяемость позиционирования по осям X/Y/Z (JIS B6330) | ±0.003 мм |
| Позиционирование поворотной оси, угл. сек. | ±8 |
| Повторяемость поворотной оси, угл. сек. | ±3 |
| Позиционирование наклонной оси, угл. сек. | ±23 |
| Повторяемость наклонной оси, угл. сек. | ±4 |
| Параметры устройства ЧПУ | |
| Тип устройства | FANUC 0i MF Plus type 0 (HNC-848D — опция) |
| Осей управляемых | 4+1 (5 с HNC-848D) |
| Монитор | 15″, сенсорный (17» с HNC-848D) |
| Интерфейс для хранения данных | USB/CF/PCMCIA (USB c HNC-848D) |
| Объем памяти для программ | 2 Мб (5 Гб с HNC-848D) |
| Дополнительная память (Fanuc Data Server) | 2 ГБ |
| Параметры подключения и установки | |
| Электропитание | 3ф. АС380В, 50 Гц |
| Расход электроэнергии, кВА | 30 |
| Требования к сжатому воздуху, бар | 6-8 |
| Объем бака СОЖ, л | 450 |
| Габаритные размеры, мм | длина 3900 / ширина 3500 / высота 2930 |
| Масса, кг | 6400 |
