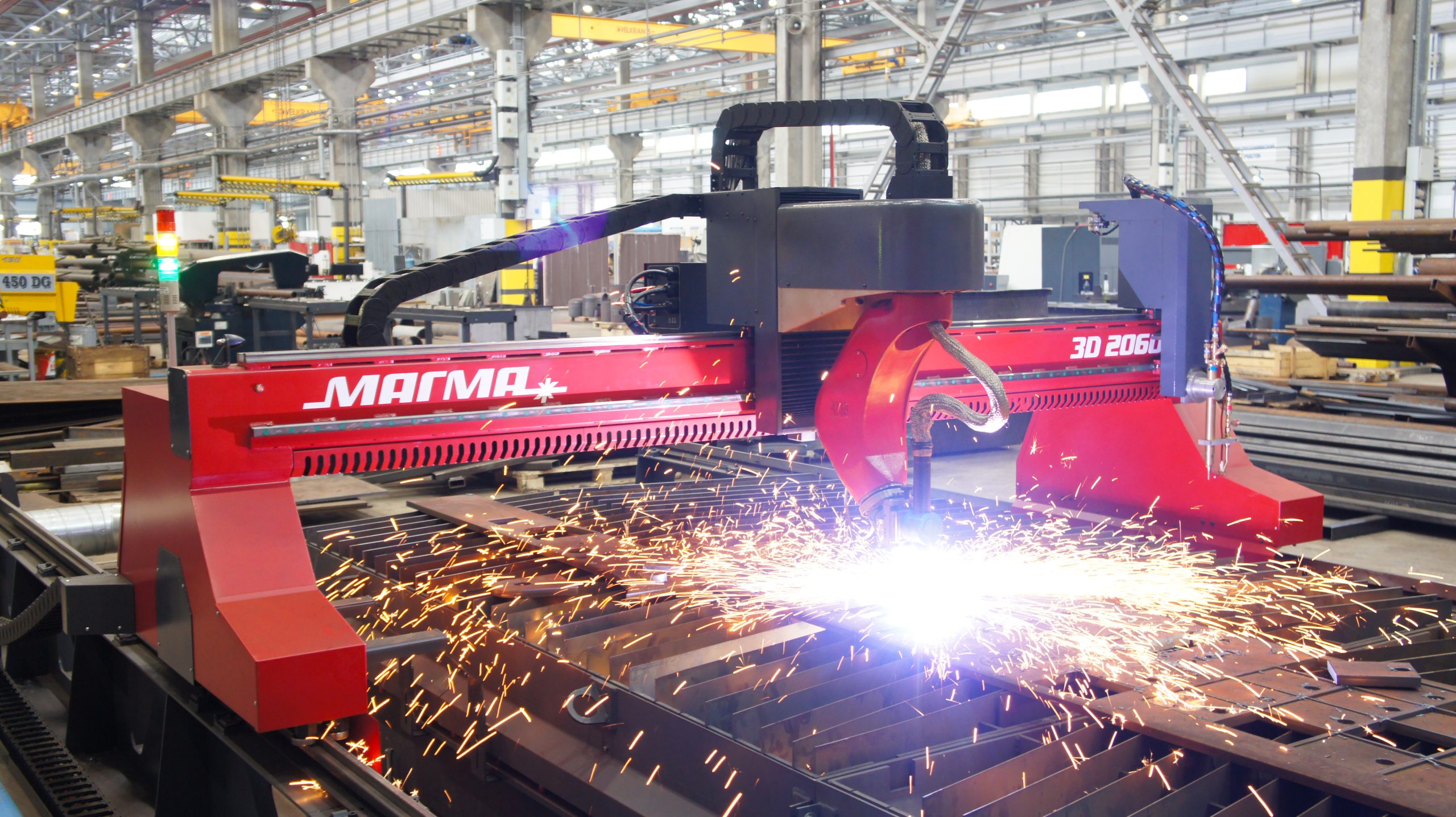

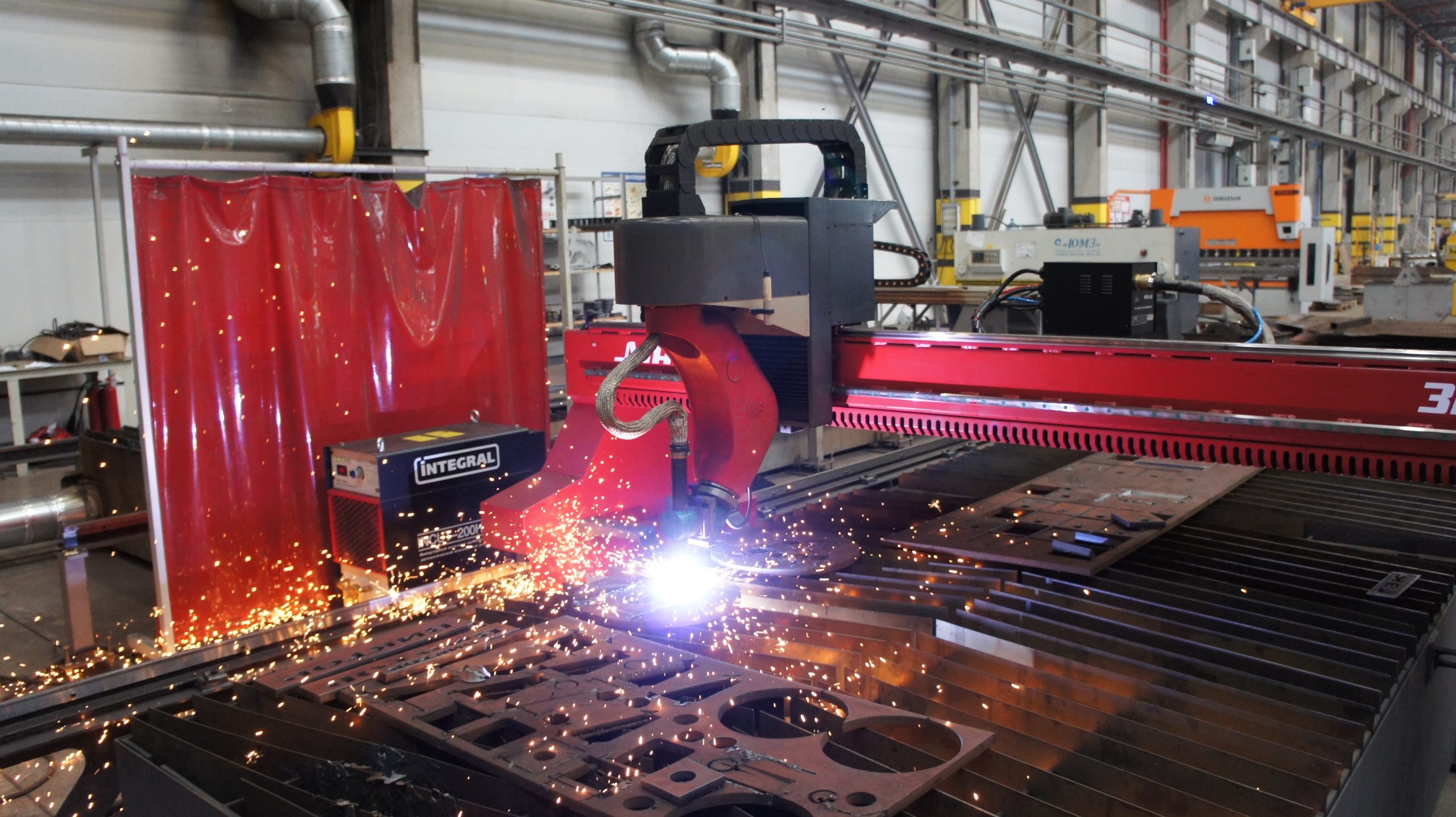

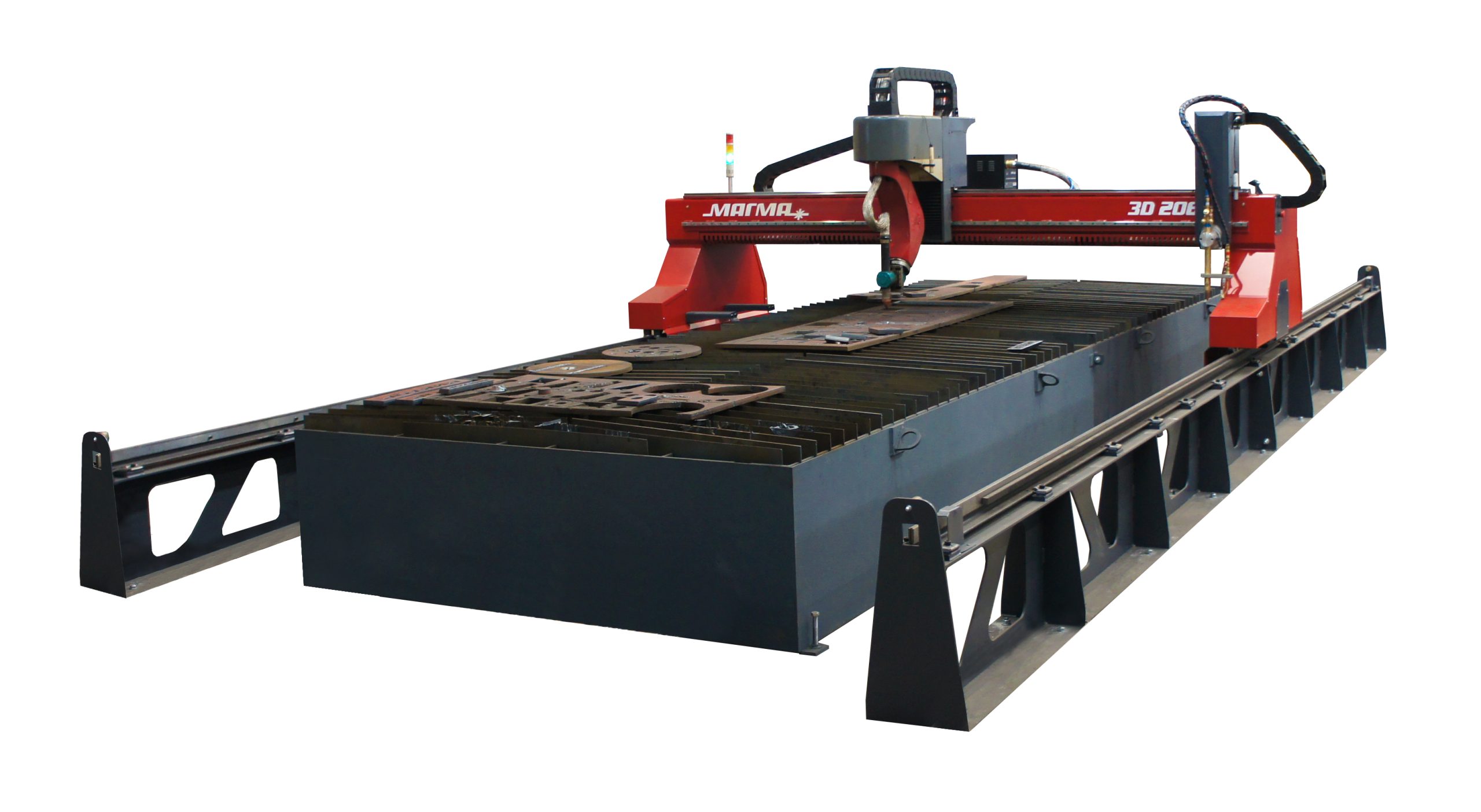

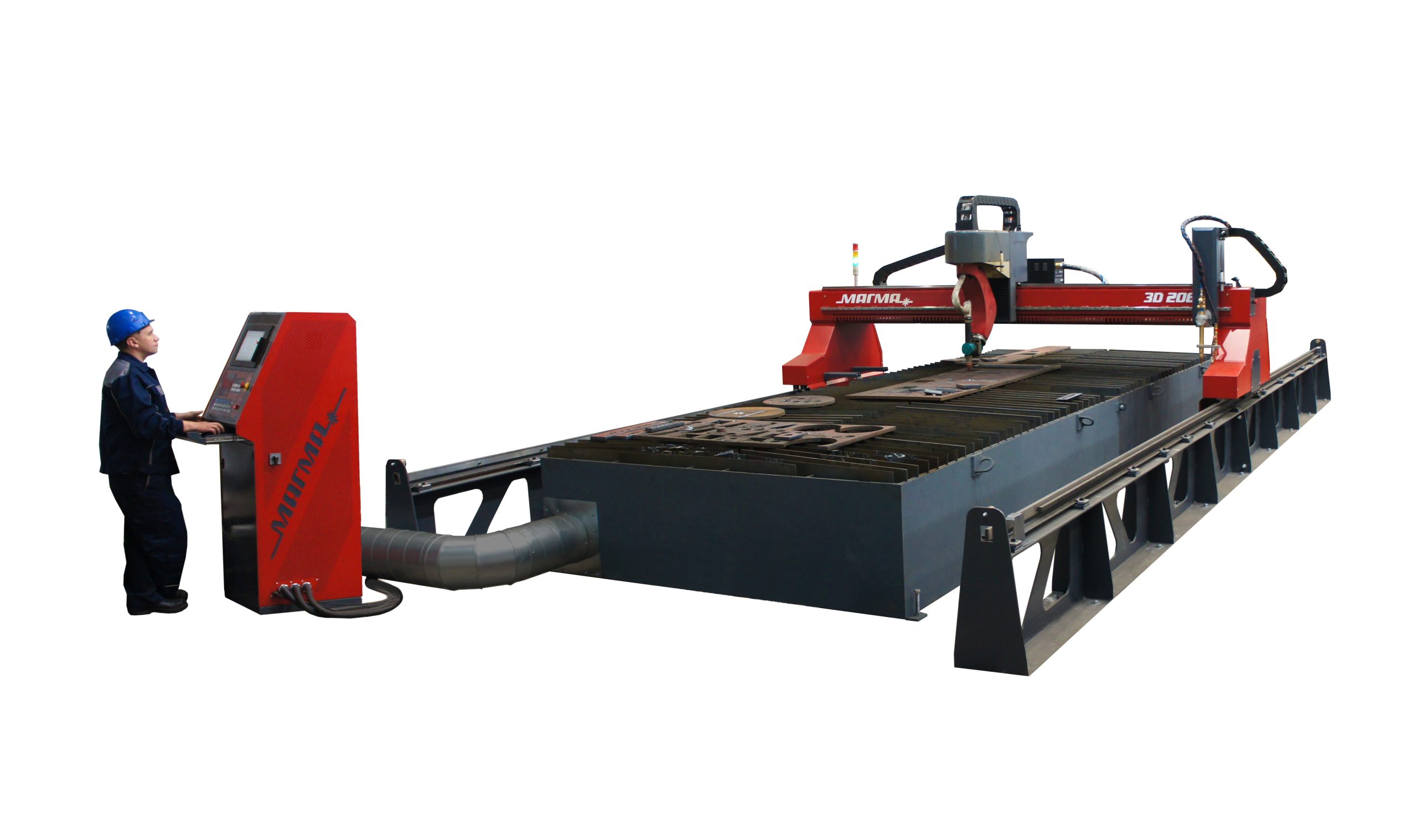

Станок плазменной резки МАГМА 3D
- В наличии
В наличии
Станки для плазменной резки МАГМА относятся к промышленному классу оборудования и предназначены для плазменной и газокислородной резки металла. В зависимости от источника, устанавливаемого на портал, технология плазменной резки позволяет резать метал толщиной от 0,5 до 80 мм. Оборудование для газокислородной резки, устанавливаемое на портале, позволяет резать металл толщиной до 250 мм.
5,643,000.00 руб.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Основные преимущества:
- собственное производство полного цикла;
- промышленное исполнение станка;
- жесткая, цельносварная конструкция рамы портала;
- базовые поверхности рамы портала отфрезерованы за одну установку;
- высокоточные линейные и рельсовые направляющие;
- сервоприводы и планетарные редукторы;
- высокая точность позиционирования режущего инструмента + 0,1 мм;
- высокий просвет рамы портала над столом – 300 мм;
- секционный, вытяжной стол для укладки листа с эффективной системой дымоудаления;
Технические характеристики
| Параметры обработки | |
|---|---|
| Ширина обрабатываемого листа, мм | от 1500 до 4000 |
| Длина обрабатываемого листа, мм | от 3000 до 24000 |
| Вертикальный ход перемещения резака, мм | 150 |
| Просвет портала над раскройным столом, мм | 300 |
| Технология резки | Плазменная и газовая |
| Разрезаемый материал | Алюминий, Медь и сплавы, Нержавеющая сталь, Низкоуглеродистая сталь, Титан, Черный, Чугун |
| Количество суппортов (резаков) | 1) Универсальный (плазменная и газовая резка), 2) 2 суппорта с плазменным и газовым резаком (ведущий и ведомый), 3) Многорезаковая газокислородная рампа для роспуска металла на полосы |
| Скорость перемещения машины, мм/мин | от 50 до 12000 |
| Точность и воспроизведение | |
| Точность воспроизведения заданного контура с системой ЧПУ F2300A по ГОСТ 5614 74, мм | ± 0,2 |
| Точность позиционирования резака, мм | ±0,05 |
| Возможность резки фаски на прямолинейных контурах (механический поворот) | Присутствует |
| Плазменная резка (зависит от источника), мм | от 1 до 80 – низкоуглеродистая сталь, от 1 до 160 – нержавеющая сталь |
| Газокислородный резак Longteng GJ300, мм | от 6 до 120 (опционально от 6 до 250) |
| Системы и управление | |
| Система питания | однофазная сеть — для станка; трехфазная сеть — для источника |
| Расположение разрезаемого листа | раскройный стол |

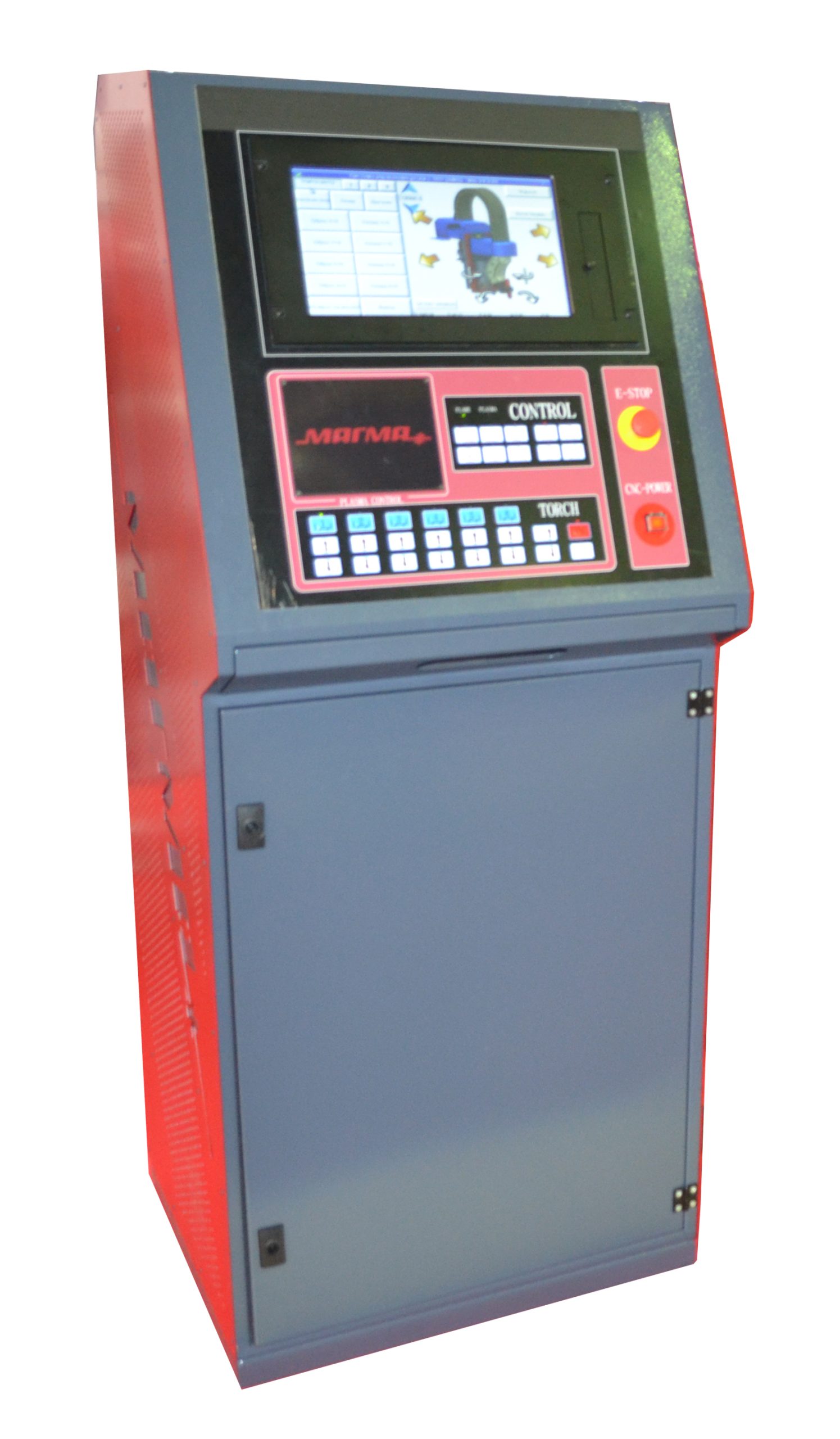

| Промышленное ЧПУ | F2300A |
| Управление осями | Серводвигатели + планетарные редукторы |
| Количество приводов по оси Х | 2 |
| Стол для укладки листа | опция |
| Потребляемая мощность, кВт | 4,5 |
| Рабочая температура | от +5 до +40С |
| Дополнительные характеристики | |
| Автоматическая резка со скосами кромок значительно сокращает заготовительные операции | ✓ |
| Формирование односторонних и двусторонних фасок под сварку | ✓ |

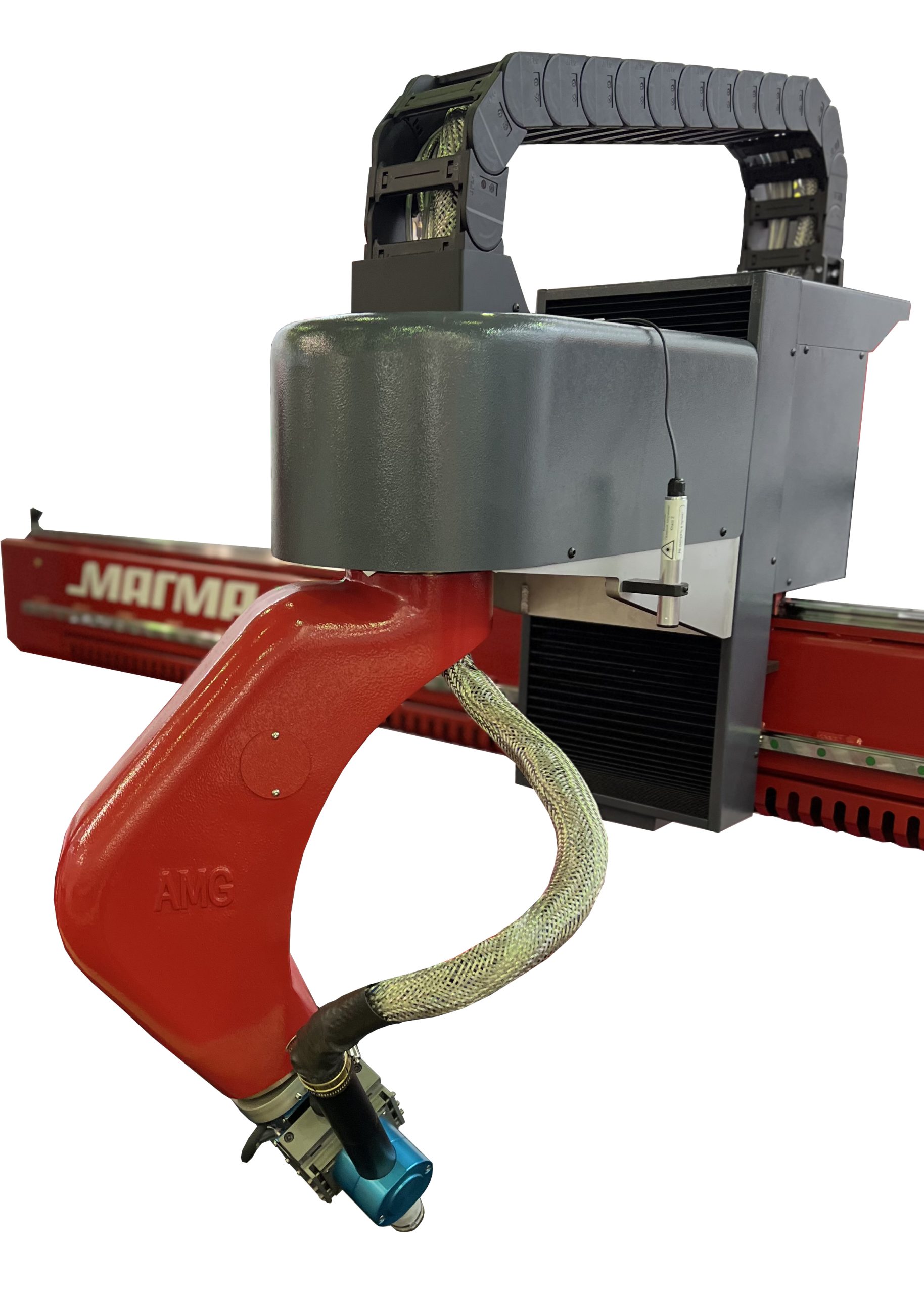

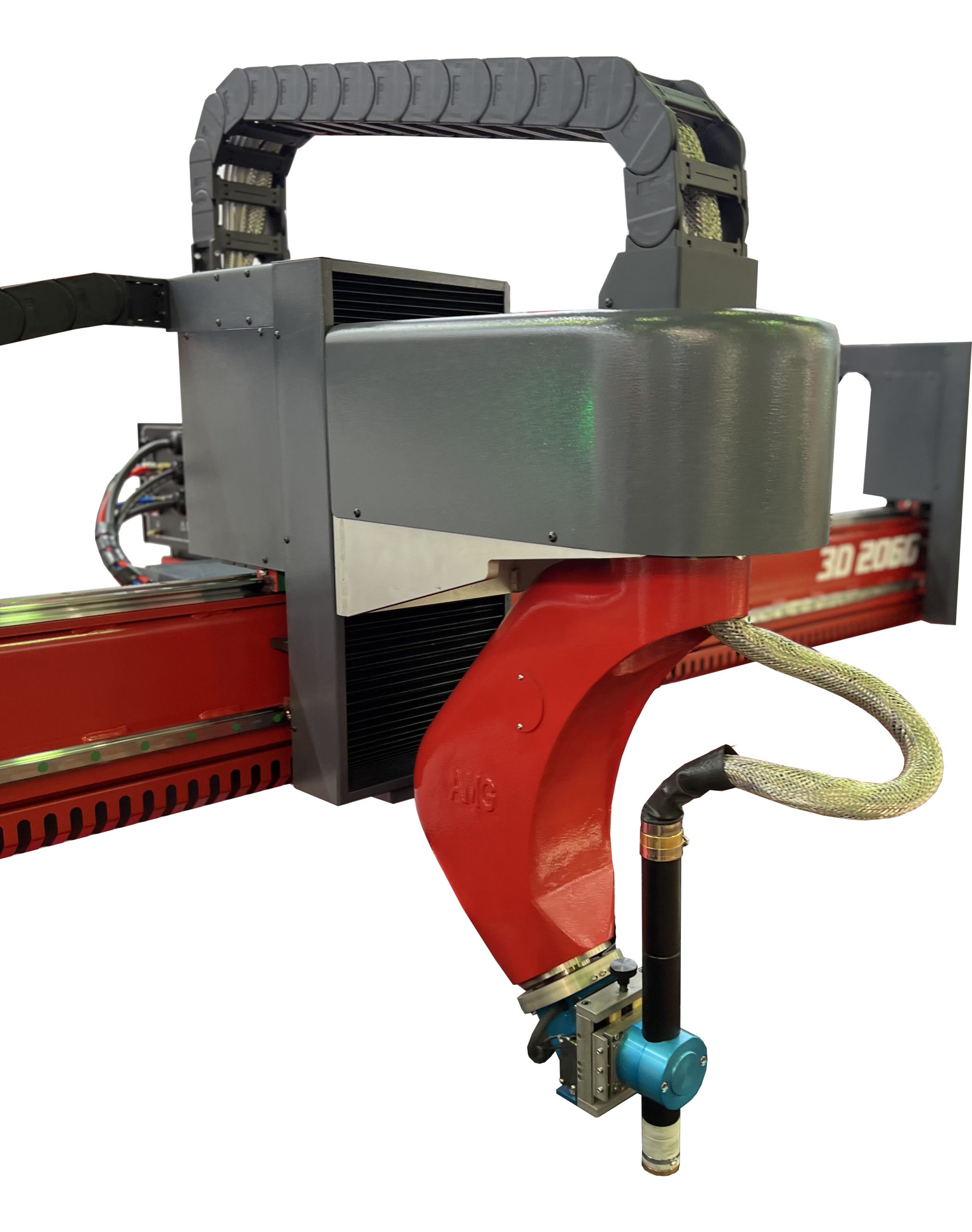

| Угол наклона резака | до 45 градусов |
| Габаритные размеры (ВхШхГ), мм | от 3300х1800х4500 |
Наш сервис построен на принципах системной надежности, минимизации рисков и прозрачности B2B-процессов. Мы берем на себя все этапы — от инжиниринга и таможни до пусконаладки и постгарантийного обслуживания, чтобы Вы могли максимально быстро ввести оборудование в эксплуатацию.
1. Логистика и Таможенное Оформление (DDP Incoterms)
| Параметр | Описание |
| Условия поставки | DDP (Delivered Duty Paid). Мы берем на себя все затраты и риски: доставка, страховка, растаможка, уплата НДС и таможенных пошлин. |
| Сроки поставки | 45–120 дней (зависит от сложности оборудования). Срок производства + морская/железнодорожная доставка. Точный срок фиксируется в Договоре. |
| Такелаж и Монтаж | Шеф-монтаж (контроль установки) или Полный монтаж (нашими силами) включены в стоимость по отдельному согласованию. |
| Отслеживание | Предоставление трек-номера контейнера/вагона и фотоотчетов на ключевых этапах логистики. |
2. Оплата и финансирование инвестиций
| Способ оплаты | Комиссия / Преимущество | Доступно для | Примечания |
| Безналичный расчет | 0% (Работа с НДС) | Юридические лица, ИП | Оплата по договору поставки в рублях. |
| Отсрочка платежа | По согласованию | Постоянные клиенты | Возможность внесения финального платежа после подписания Акта ввода в эксплуатацию. |
| Трейд-ин | Бонус до 10% | Все клиенты | Принимаем Ваше старое оборудование в зачет стоимости нового (станки ЧПУ, ТПА). |
3. Документация, обучение и ввод в эксплуатацию
- Технический Паспорт: Полный комплект технической документации, включая электрические и пневматические схемы, на русском языке.
- Сертификация ТР ТС: Обязательное наличие сертификатов соответствия Таможенного Регламента Таможенного Союза (ТР ТС 010/2011).
- FAT-Протокол: Предоставление Протокола Заводских Приемочных Испытаний (Factory Acceptance Test), подтверждающего заявленную производительность.
- Обучение персонала: Включено 2–5 дней обучения (зависит от сложности) для Ваших операторов, наладчиков и инженеров.
- Акт ввода в эксплуатацию: Финальный документ, подписываемый после успешного запуска оборудования на Вашей площадке.
4. Инжиниринг и проектный аудит (Замена кастомизации)
- Аудит площадки (бесплатно): Выезд инженера для оценки готовности помещения, коммуникаций (электричество, воздух, фундамент).
- Расчет ТЭО и ROI: Подготовка Технико-экономического Обоснования и точного расчета окупаемости оборудования для Вашего руководства/банка.
- Разработка схемы фундамента: Предоставление точных чертежей (DWG/PDF) с нагрузкой на основание и расположением анкерных болтов.
- Проверка совместимости: Гарантия совместимости нового оборудования с Вашими существующими пресс-формами, конвейерами и системами управления.
5. Гарантия, сервис и регламентные работы
| Параметр | Значение | Описание |
| Срок гарантии | 12–24 месяца (зависит от бренда) | Полная гарантия на узлы и компоненты. |
| Поддержка SLA | Реакция на заявку – 4 часа | Выезд сервисного инженера или удаленная диагностика в течение 24 часов. |
| Склад ЗИП | Склад в Москве/СПб | Постоянное наличие критически важных запчастей (шнеки, цилиндры, PLC-модули, фильтры). |
| Постгарантийное ТО | Долгосрочный контракт | Возможность заключения договора на регламентное техническое обслуживание (ТО-1, ТО-2). |
| Удаленная диагностика | Включено | Удаленное подключение к PLC/ЧПУ для диагностики и коррекции программ. |
6. Сдача-приемка и Рекламации
- Процедура приемки: Оборудование считается принятым после подписания Акта ввода в эксплуатацию и достижения заявленной производительности.
- Срок подачи рекламации: Претензии по скрытым дефектам принимаются в течение гарантийного срока.
- Устранение дефектов: Гарантийный ремонт или замена компонента осуществляется в срок до 14 рабочих дней (при наличии ЗИП на складе).
- Возврат (при неработоспособности): Если оборудование не может быть приведено в рабочее состояние в течение 60 дней, мы гарантируем возврат средств или замену.
7. Техническая Поддержка 24/7 (Hotline)
| Канал | Доступность | Контакт |
| Техническая горячая линия | 24/7 (русскоговорящий инженер) | +7 (XXX) YYY-YY-YY |
| Заявки по ЗИП | Пн-Пт, 9:00 – 18:00 (МСК) | spareparts@tech-group.ru |
| Чат на сайте/Telegram | Ответ ≤ 5 мин | @TechGroup_Support |
