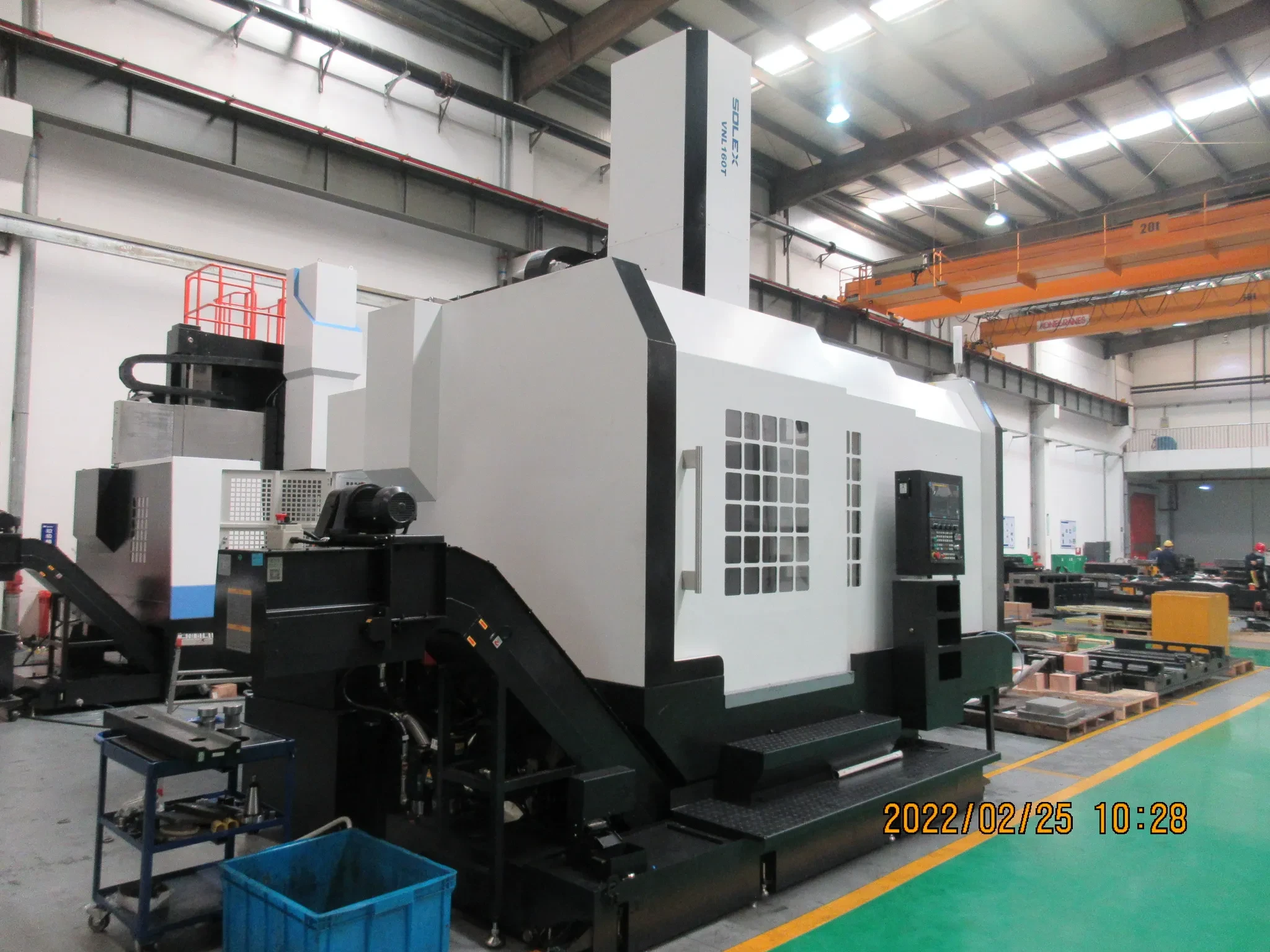

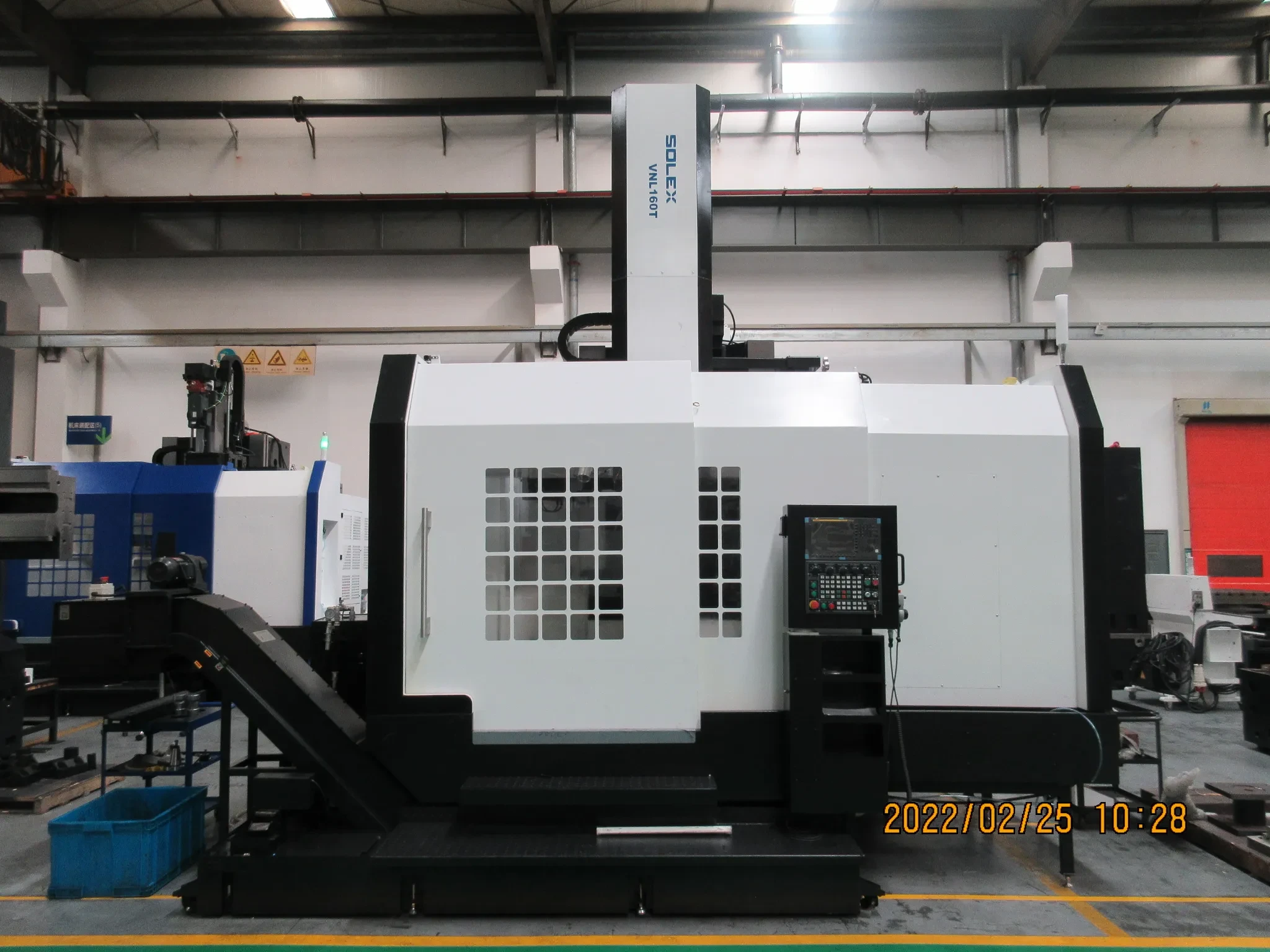

Токарно-карусельный обрабатывающий центр с ЧПУ SVL1600CM, Solex, Китай

Преимущества и выгоды:

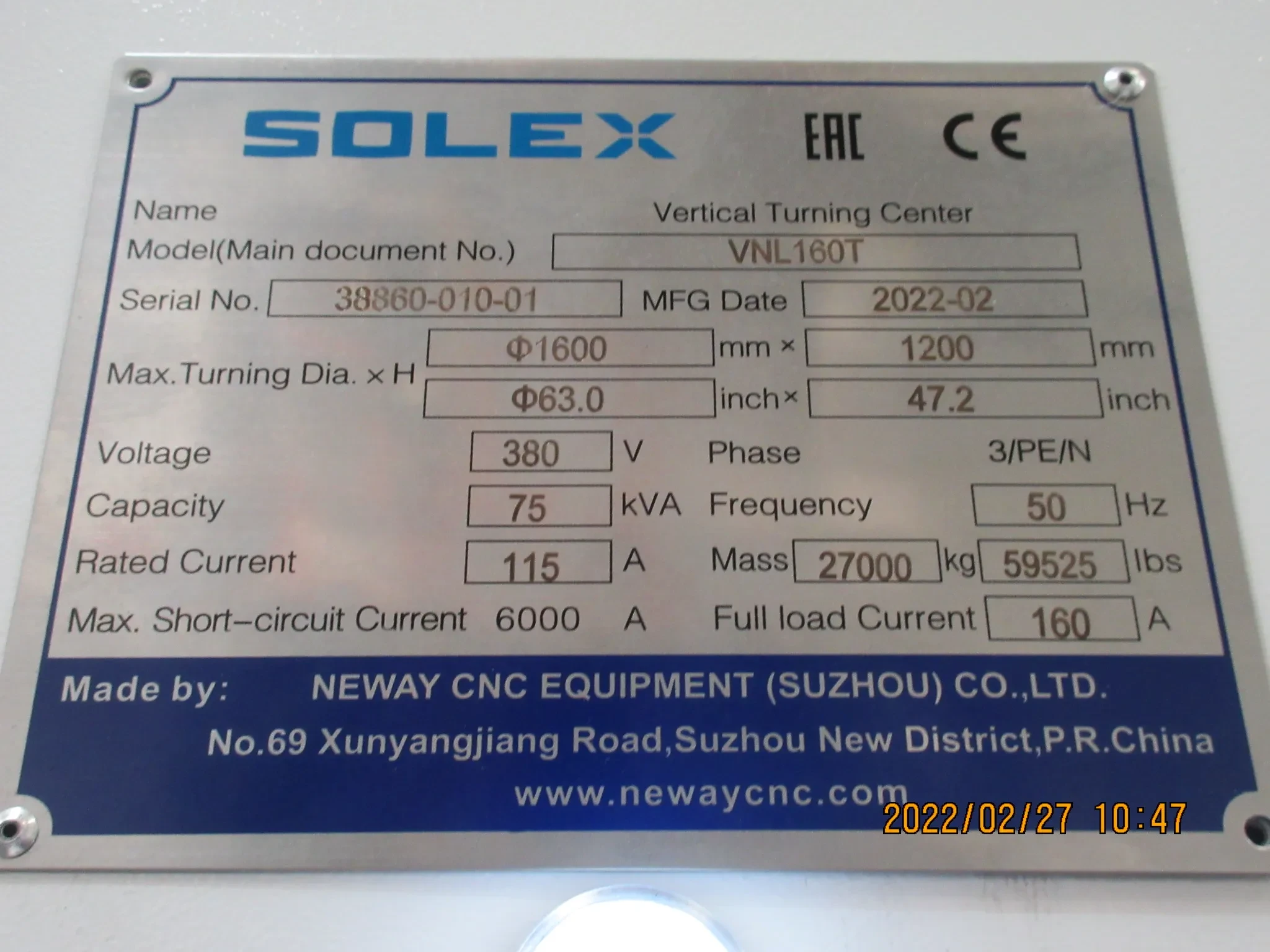

• Станок отличается большой массой (27 000 кг), а станина, колонны (чугунное основание) изготовлены цельнолитыми. Это обеспечивает ему высокую степень жесткости. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых режимах резания и минимизирует вероятность термических деформаций.
• В ползун прямоугольного сечения встроен шпиндель с высоким диапазоном крутящего момента до 315 Нм, частот вращения 1-2400 об\мин и низким уровнем шума, вращение которому передается через высокомоментный редуктор производства ZF (Германия). Установленная система охлаждения шпинделя продлевает срок эксплуатации и сокращает влияние тепловых деформаций на точность обработки.
• Для перемещения рабочих органов в вертикальном и поперечном направлении используются направляющие скольжения.

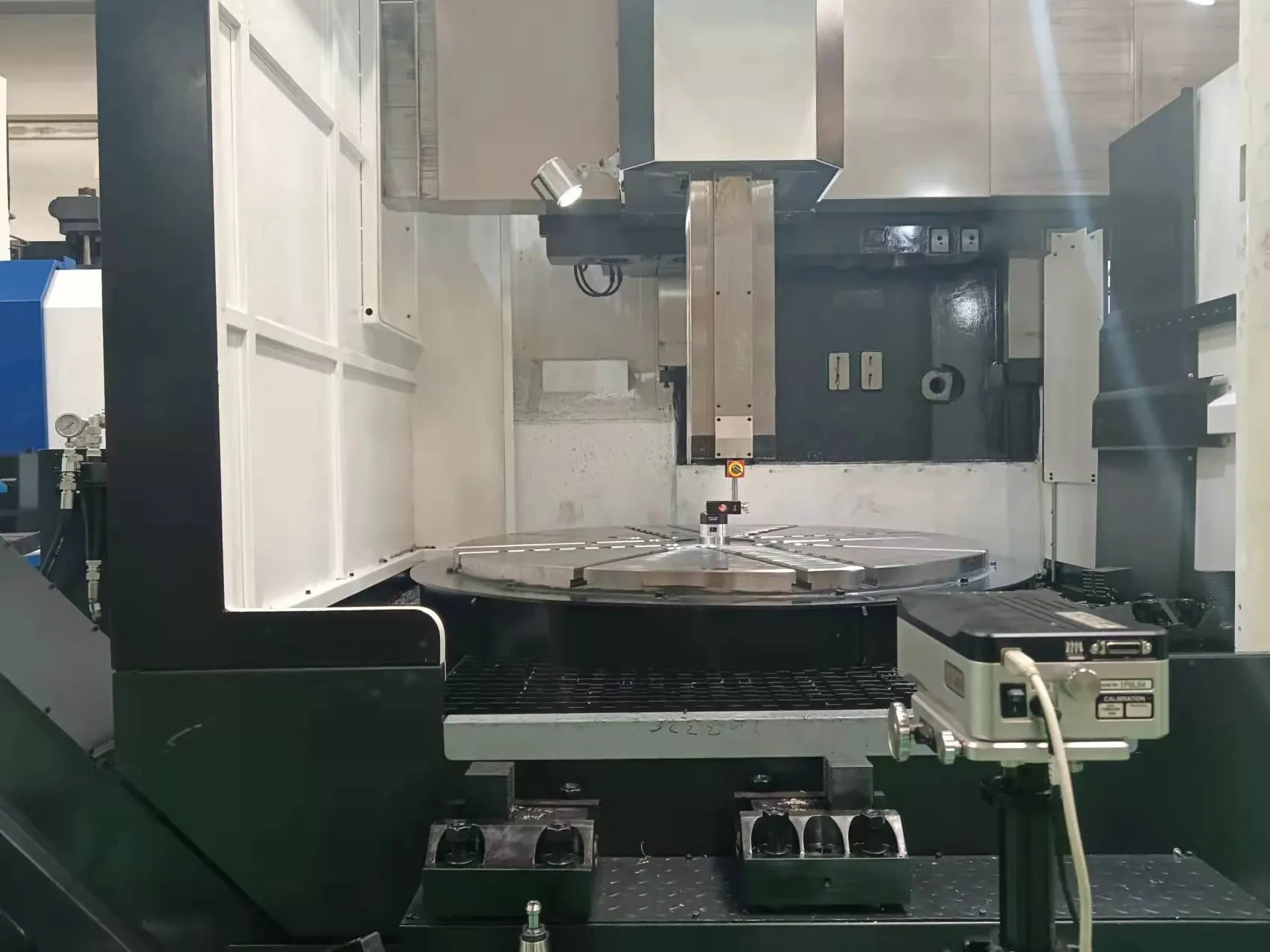

• Направляющие скольжения коробчатого типа характеризуются высокой жесткостью, высокой степенью виброгашения и  позволяют сохранять точность обработки даже при съеме припуска большой величины, обеспечивают точность позиционирования 0,025 мм и повторяемость позиционирования 0,015 мм по осям Х и Z.
• Подвижная траверса фиксируется гидрозажимами для обеспечения максимальной жесткости, стабильности процесса резания. Это позволяет вести обработку с оптимальным вылетом инструмента.

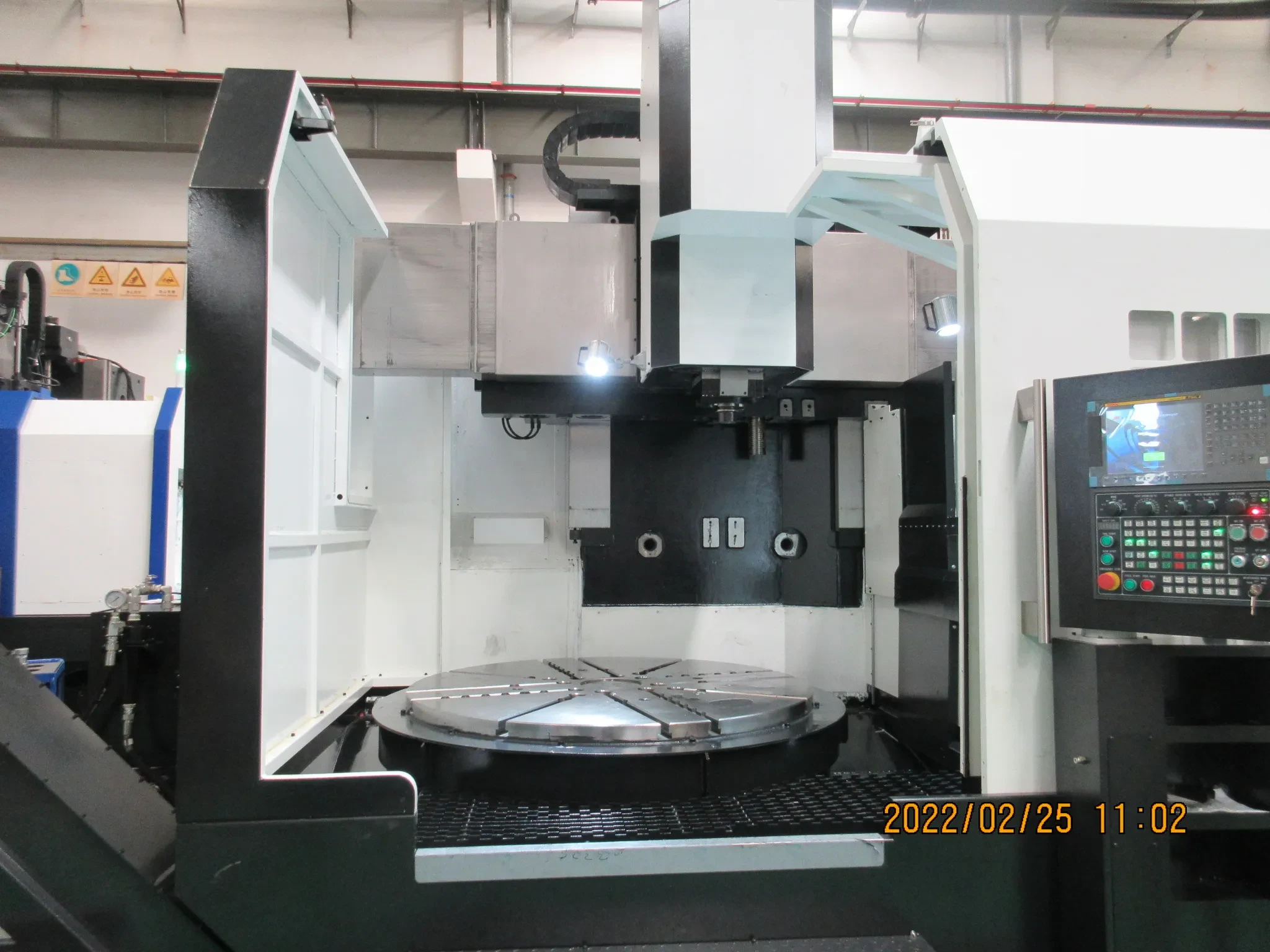

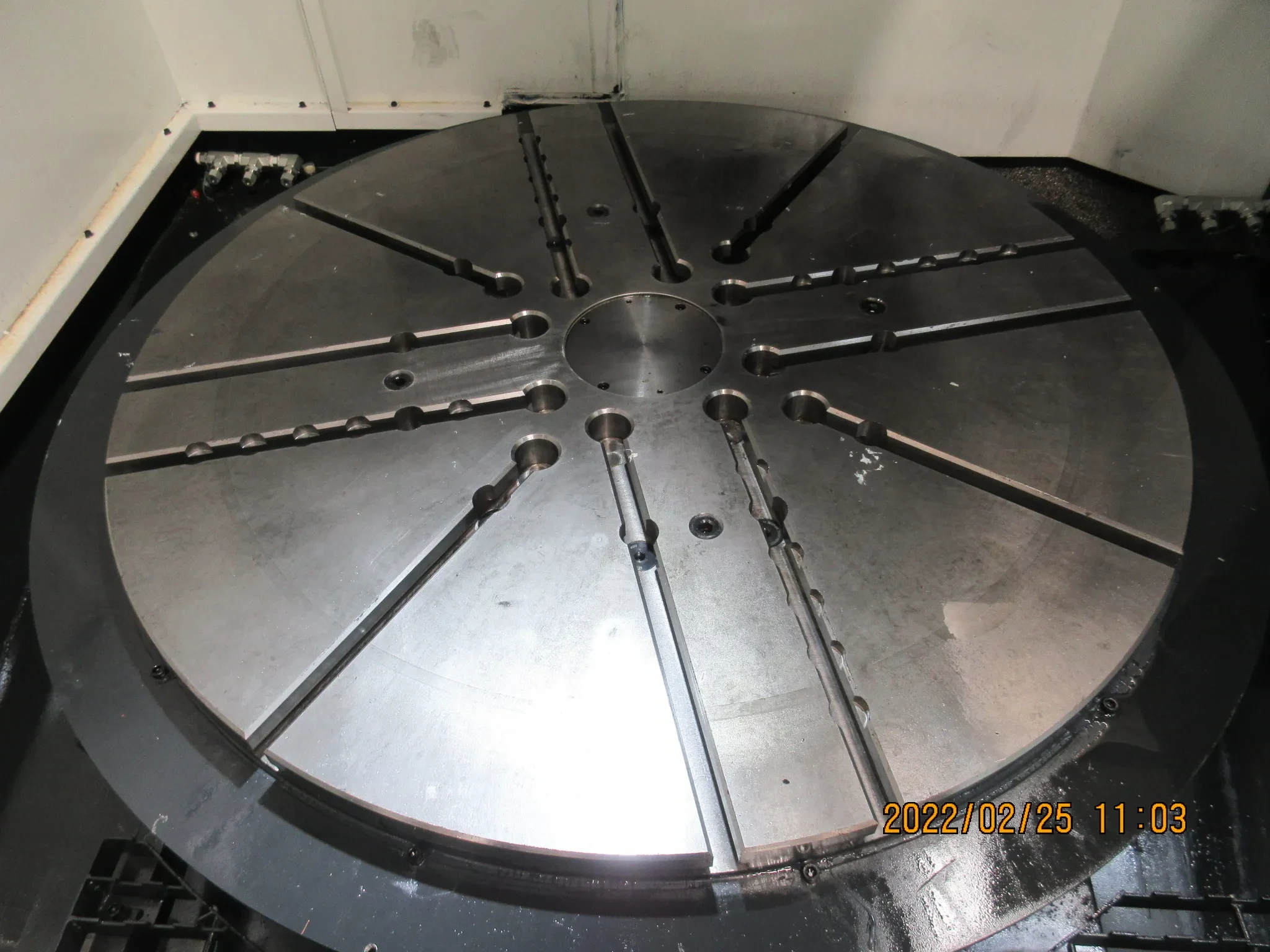

• Рабочий стол (планшайба Ø1600мм) жестко установлен на двухрядный цилиндрический подшипник и на два упорных подшипника большого диаметра, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке.

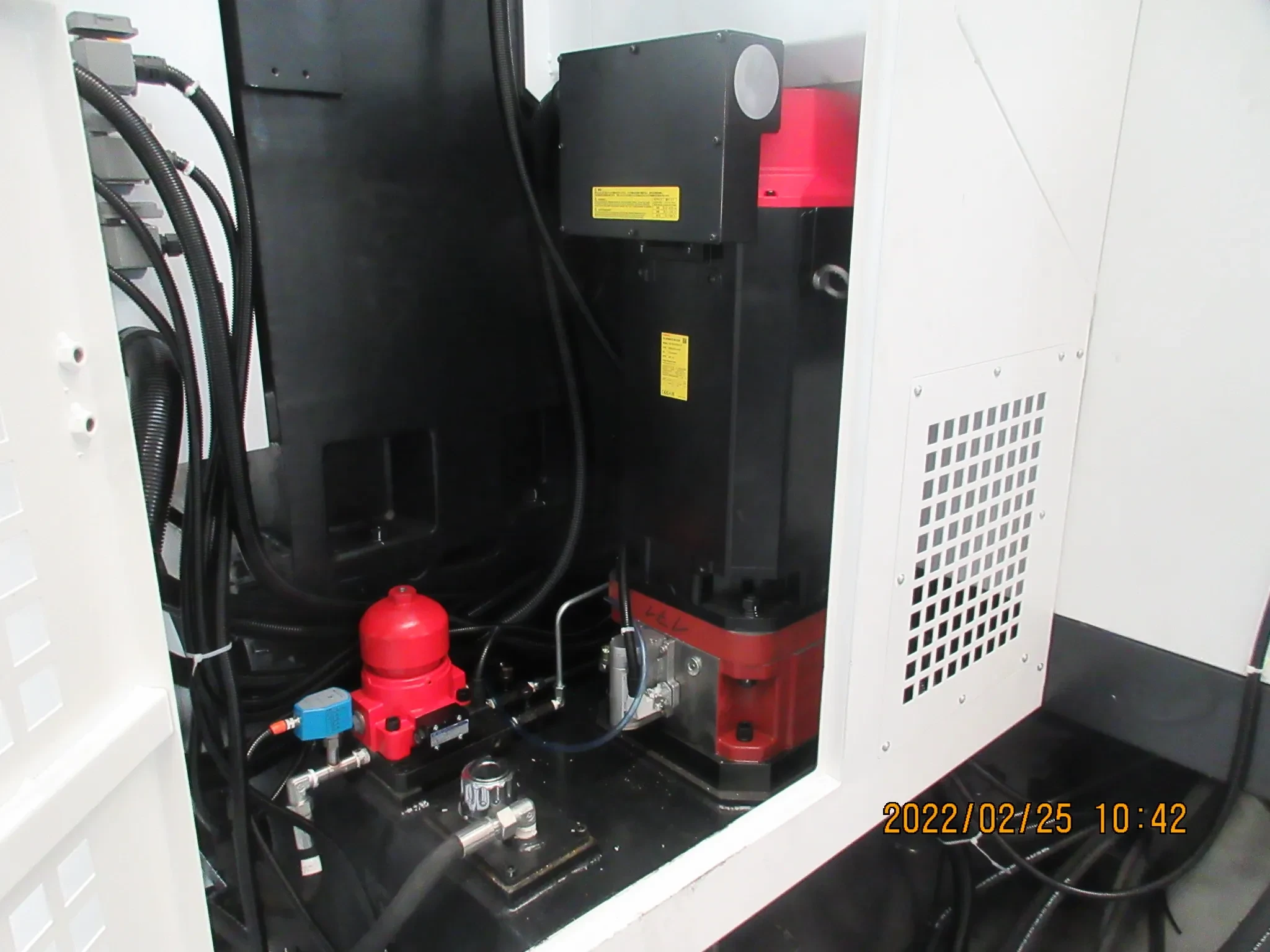

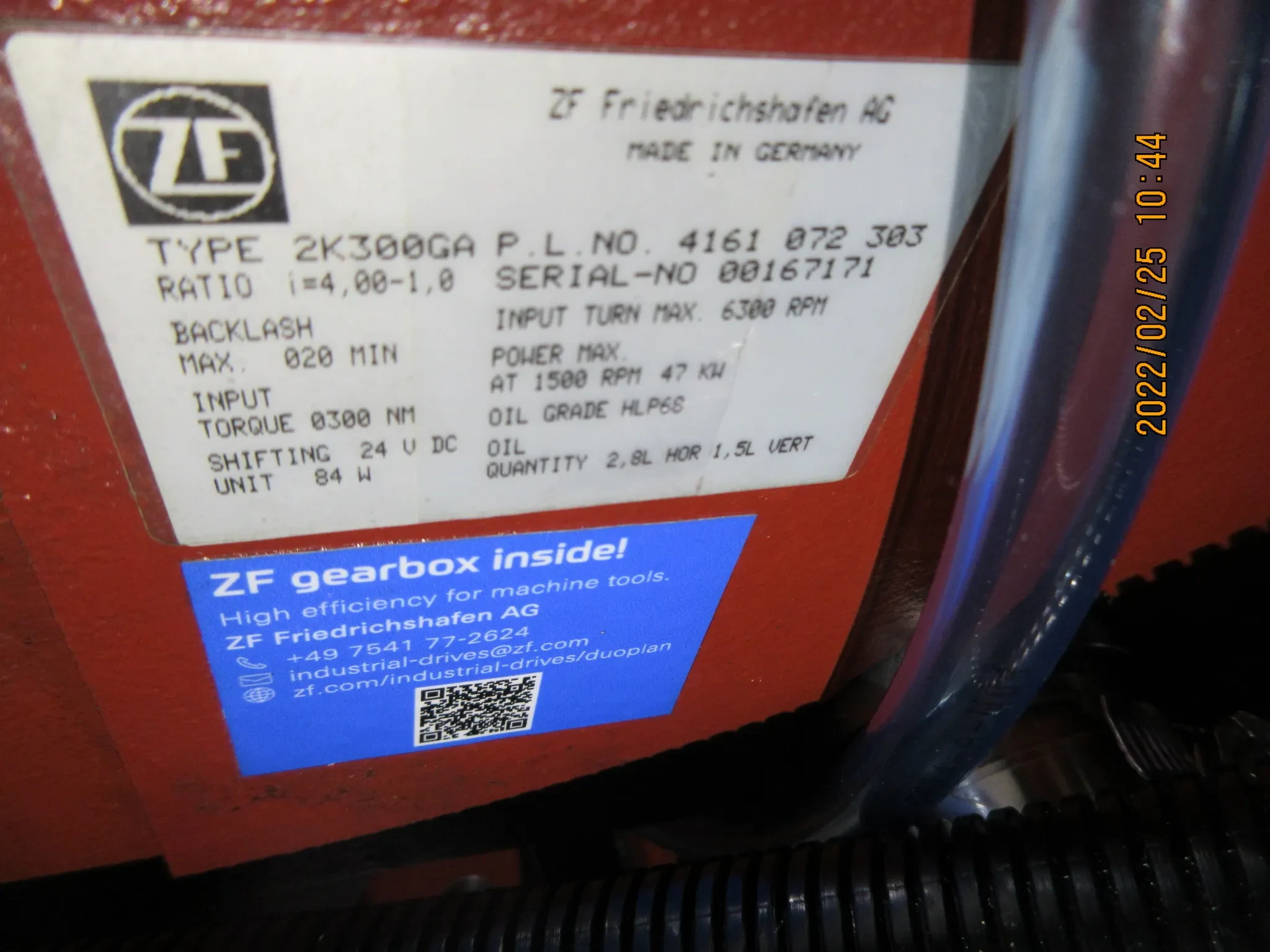

• Для вращения шпинделя используется высокомоментный главный двигатель. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент для выполнения силовой обработки.
• Станок комплектуется 4-кулачковым механическим патроном с независимым ходом кулачков, что надежно закрепляет детали различной формы.
• Инструментальный магазин на 16 позиций служит для обработки деталей любой сложности.

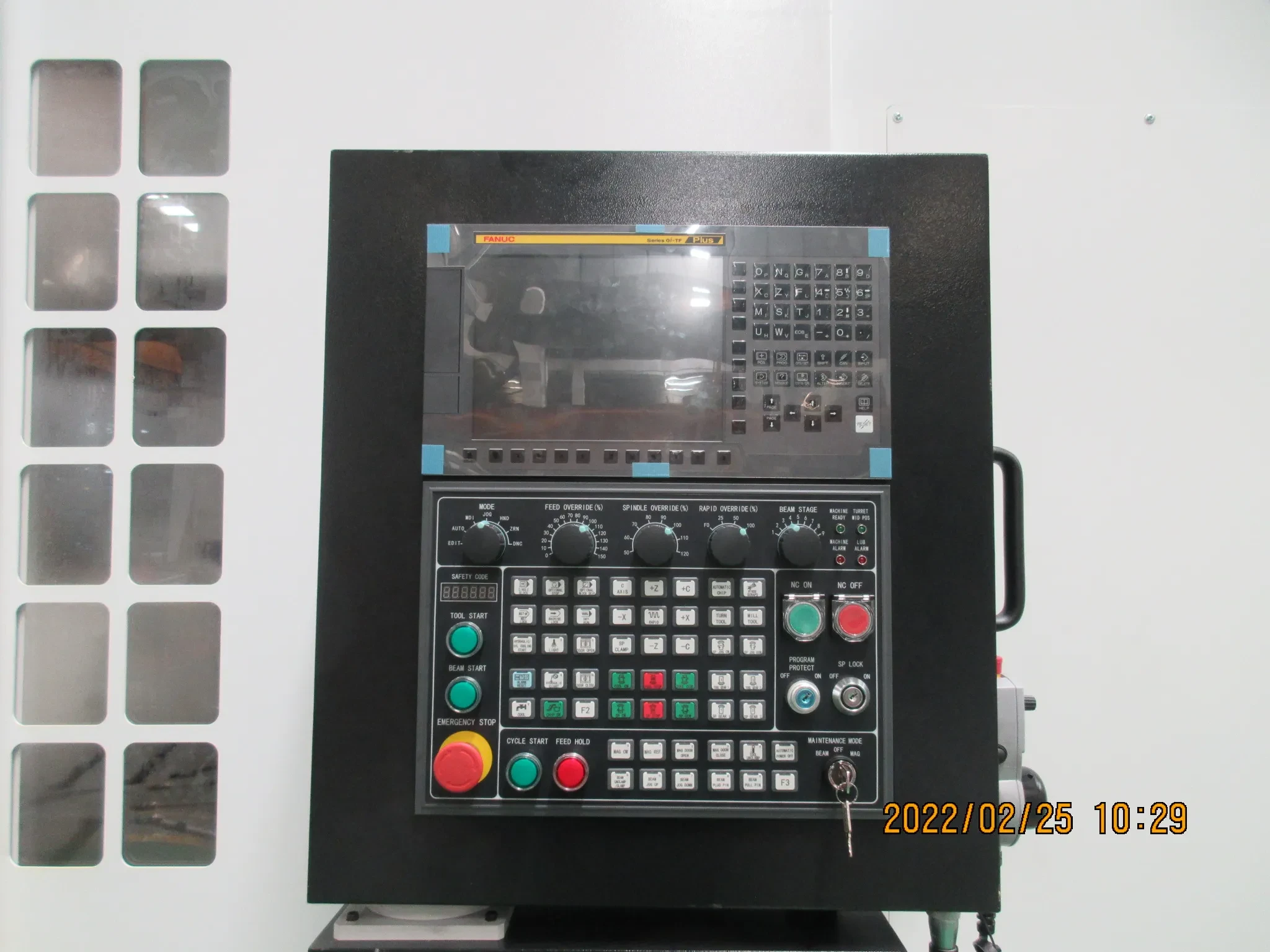

• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS с программированием и симуляцией обработки Manual Guide i, что значительно упрощает работу операторов и наладчиков. Новые УП можно отработать прямо на рабочем месте, выявить вероятные ошибки в траекториях перемещений.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF(1)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: М30 – автоматическое отключение
• Главный привод, с редуктором, мощностью 37 кВт
• Фрезерный привод, с редуктором, мощностью 7,5 кВт
• Ось С (дискретность 0,001°), включая оптическую круговую линейку

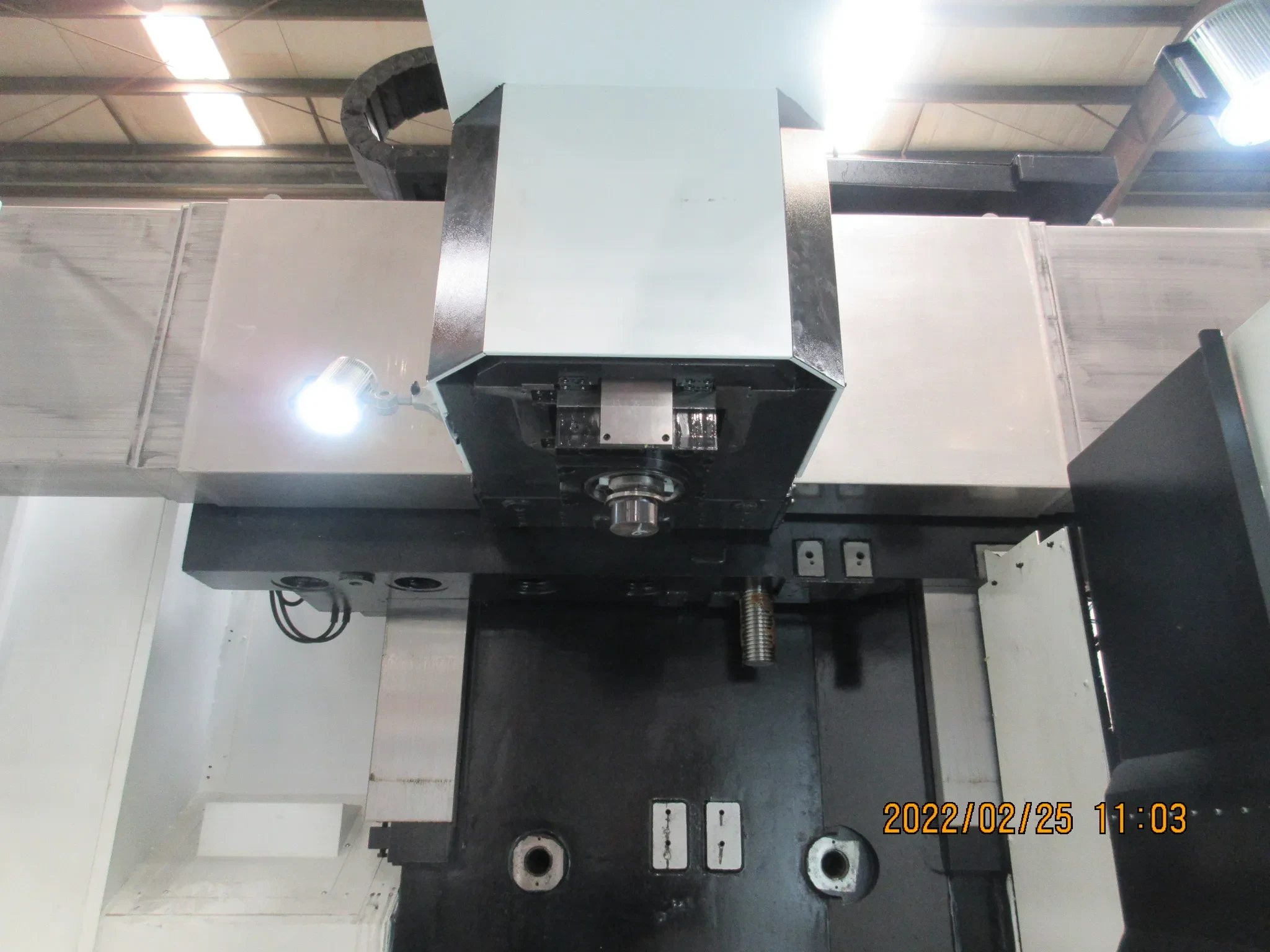

• Ползун сечением 250 × 250 мм
• 4–кулачковая планшайба, ø1600 мм, включая комплект каленых кулачков
• Система автоматической смены инструмента, включая магазин на 16 позиций
• Инструментальный блок для наружной обработки, макс. сечение резцов 32 × 32 мм, длина 150 мм – 4 шт.
• Инструментальный блок для внутренней обработки, макс. сечение резцов 25 × 25 мм, длина 300 мм – 2 шт.
• Охладитель масла фрезерного шпинделя
• Система обдува инструментальных блоков
• Пистолет для подачи сжатого воздуха
• Пистолет подачи СОЖ

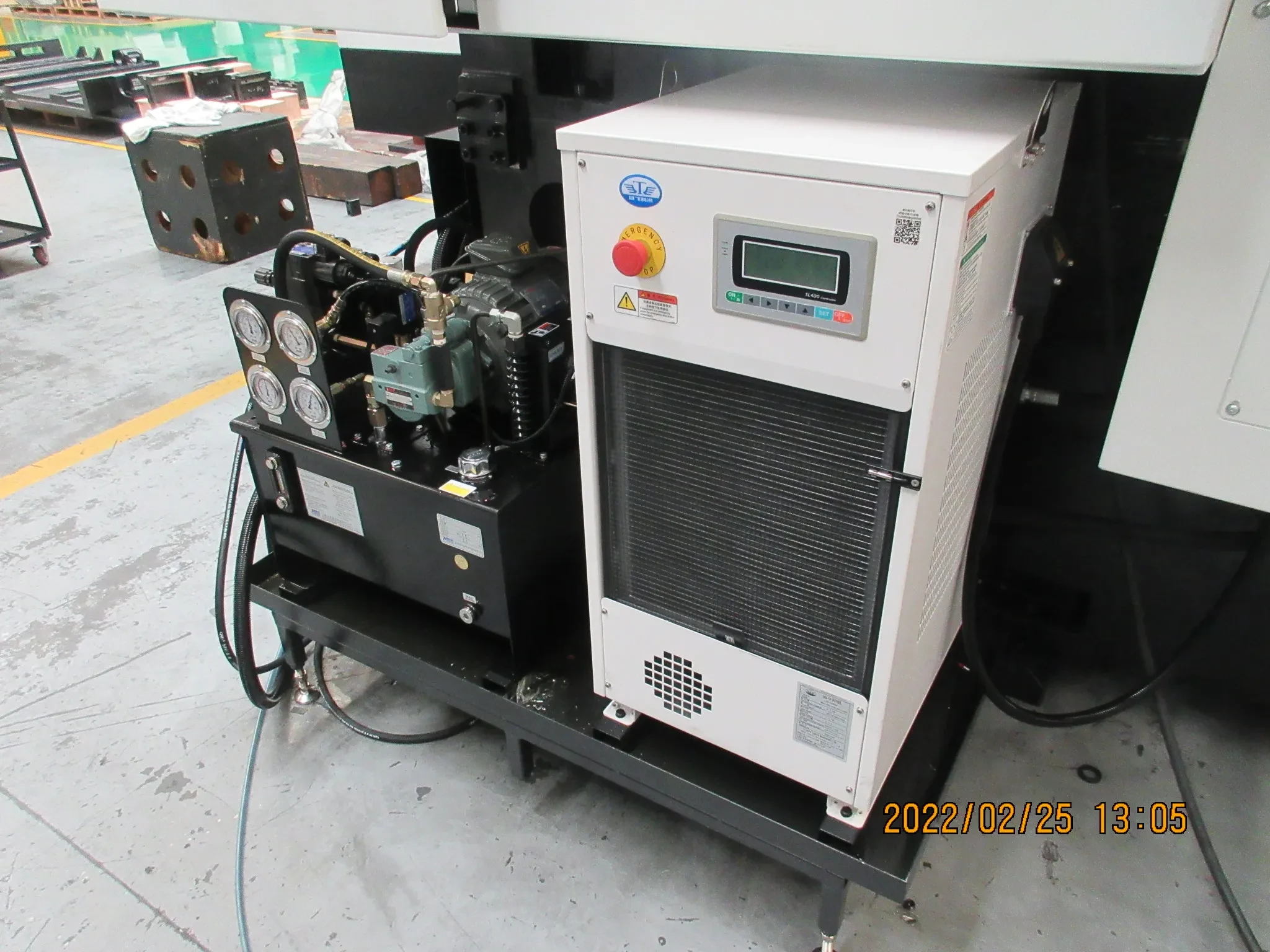

• Гидравлическая станция
• Система подачи СОЖ
• Система охлаждения бака СОЖ с поддержанием постоянной температуры
• Автоматическая централизованная система смазки
• Полная защита рабочей зоны
• Блокировка дверей

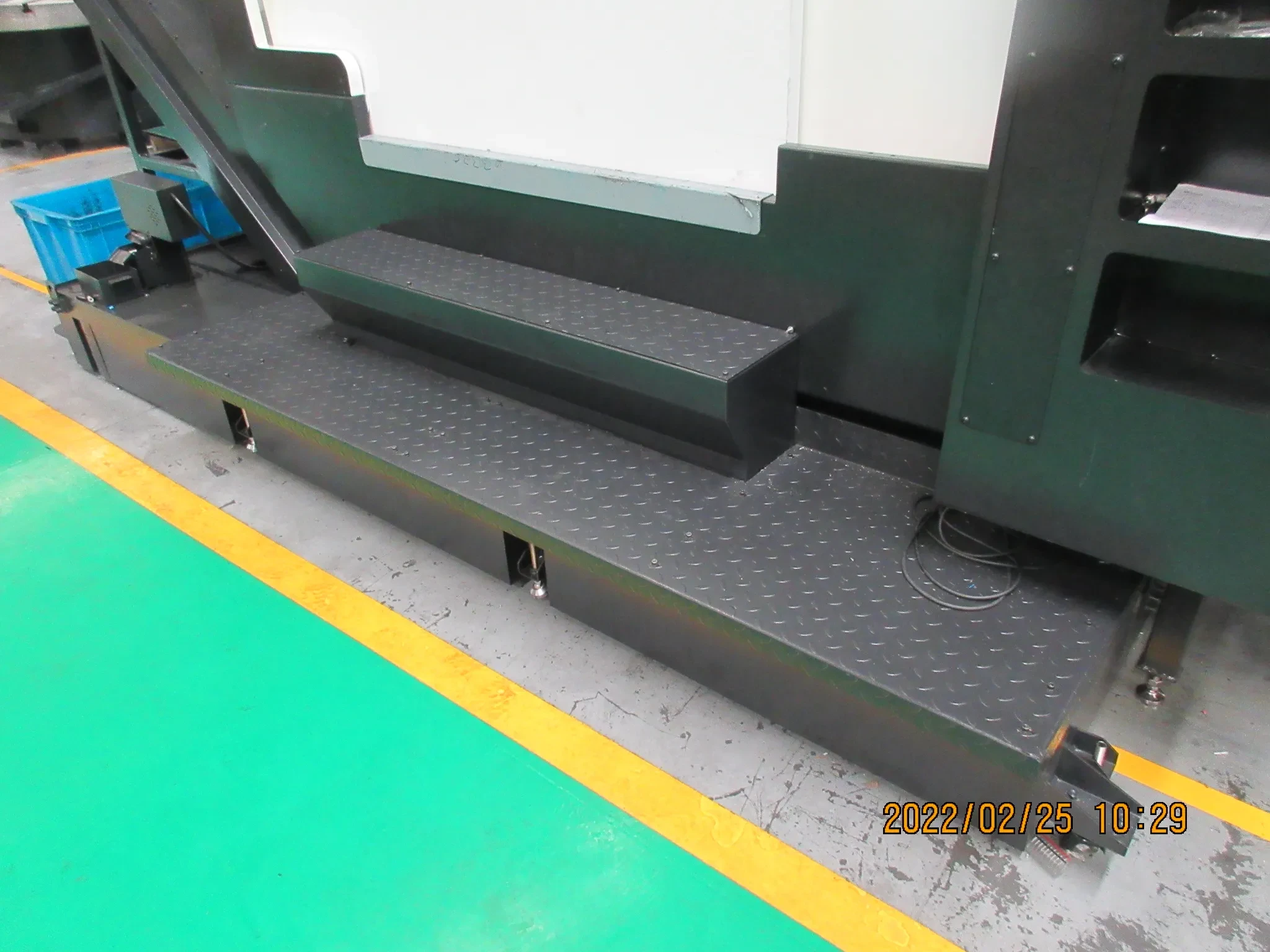

• Конвейер для удаления стружки ленточного типа с баком СОЖ

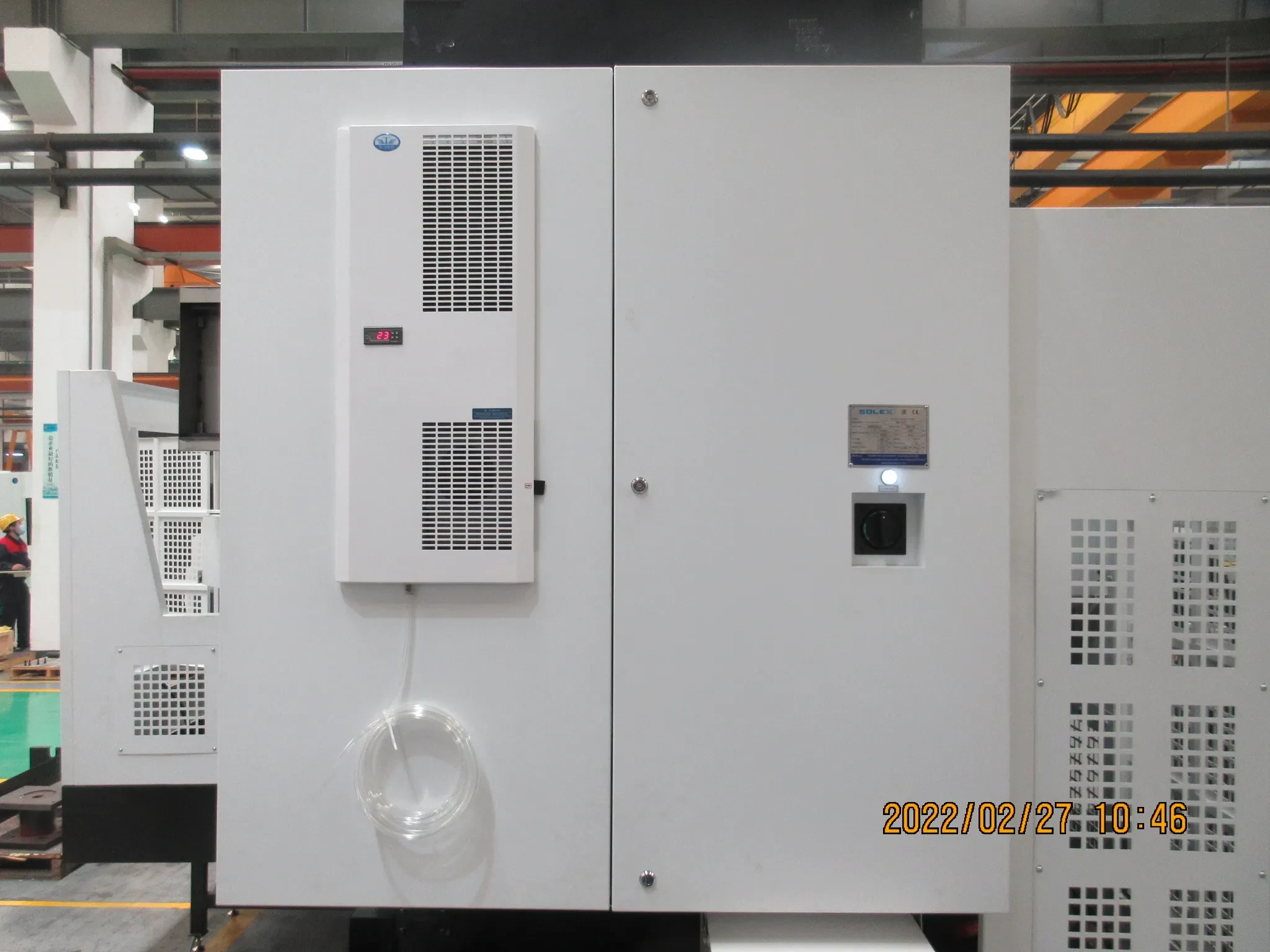

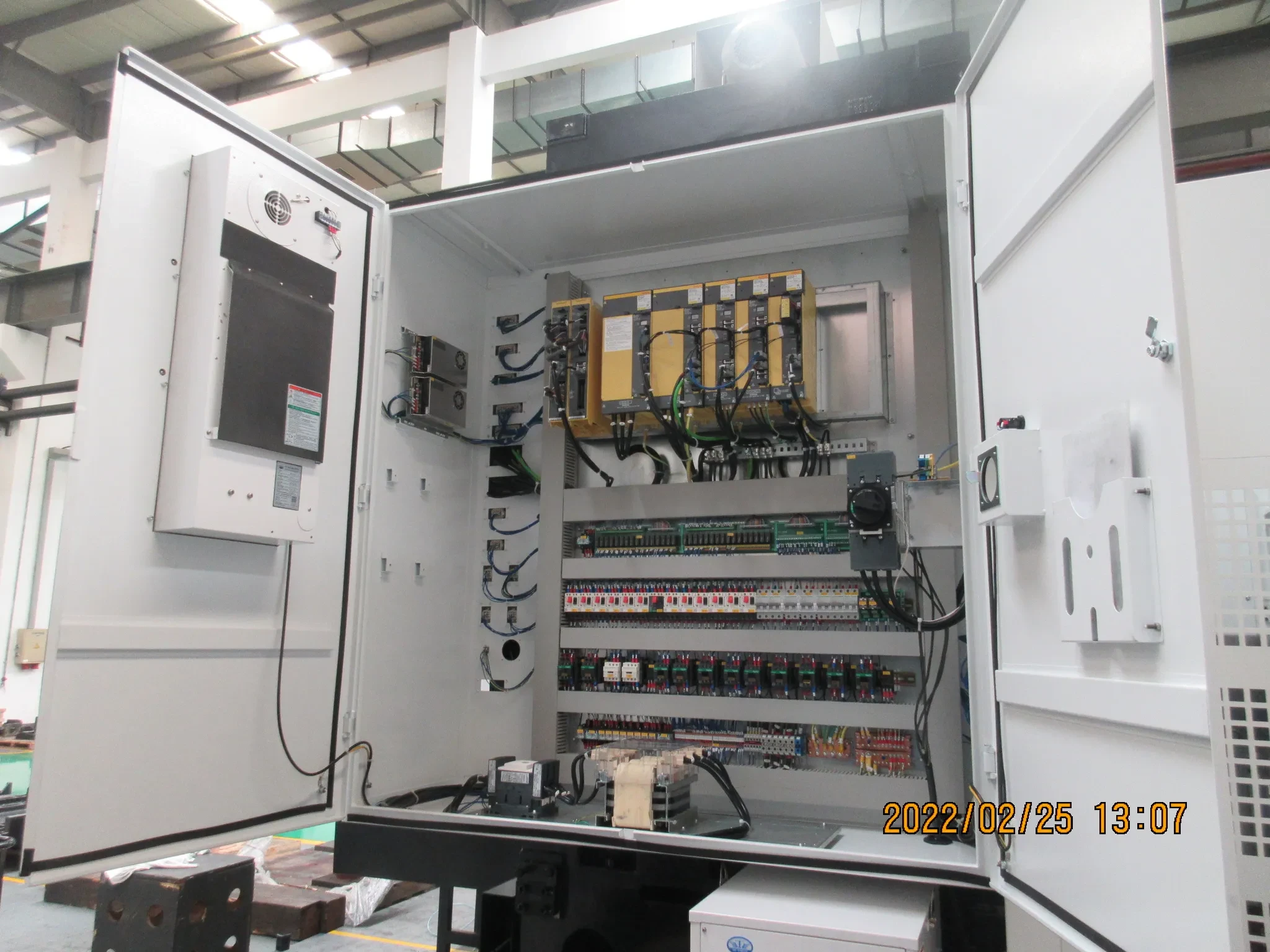

• Кондиционер электрошкафа

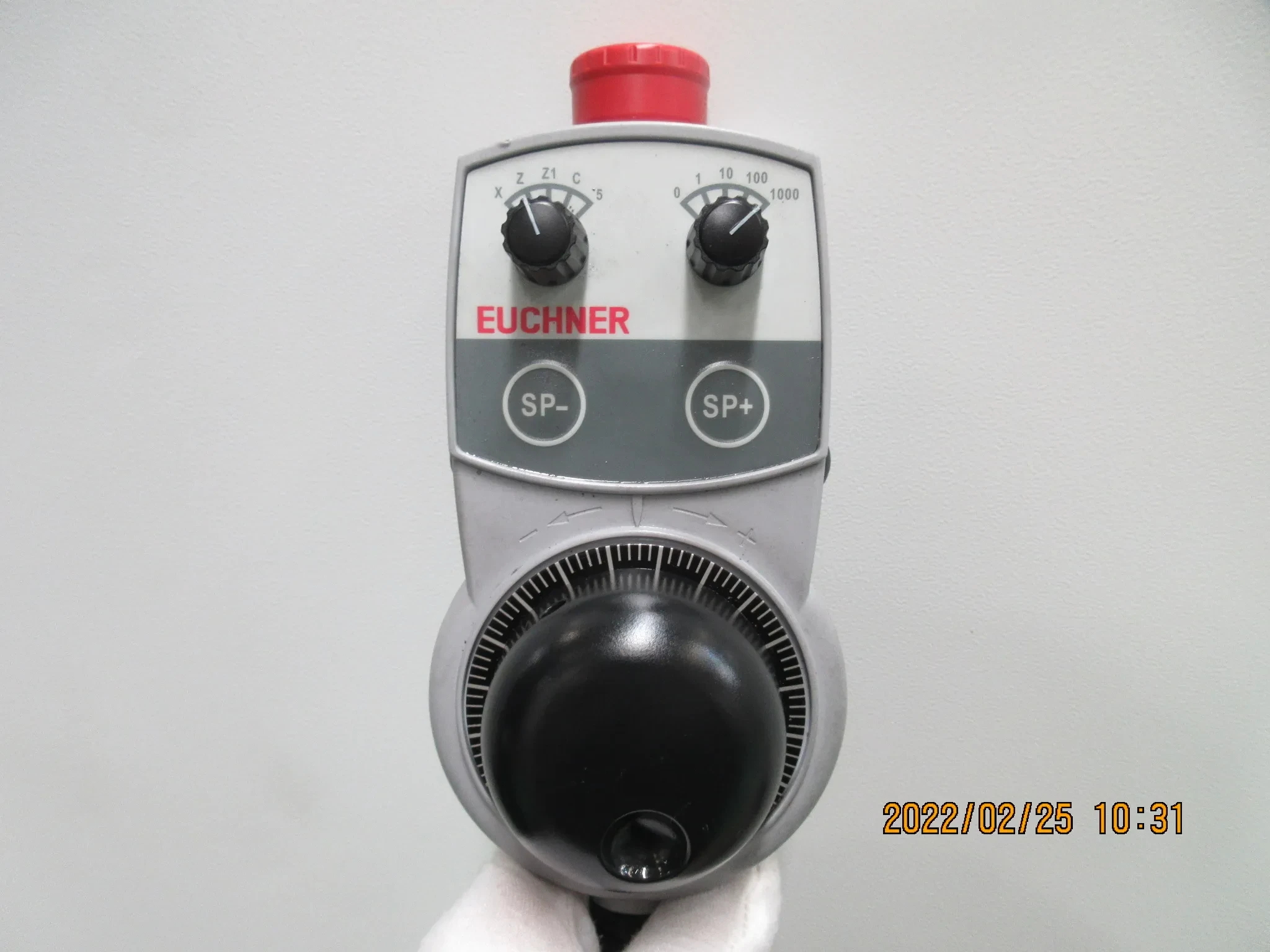

• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Комплект документации
• Трансформатор

Дополнительна комплектация:

• Маслоотделитель (скиммер) для СОЖ
• Подача СОЖ через шпиндель под высоким давлением 10 бар
• Система измерения инструмента
