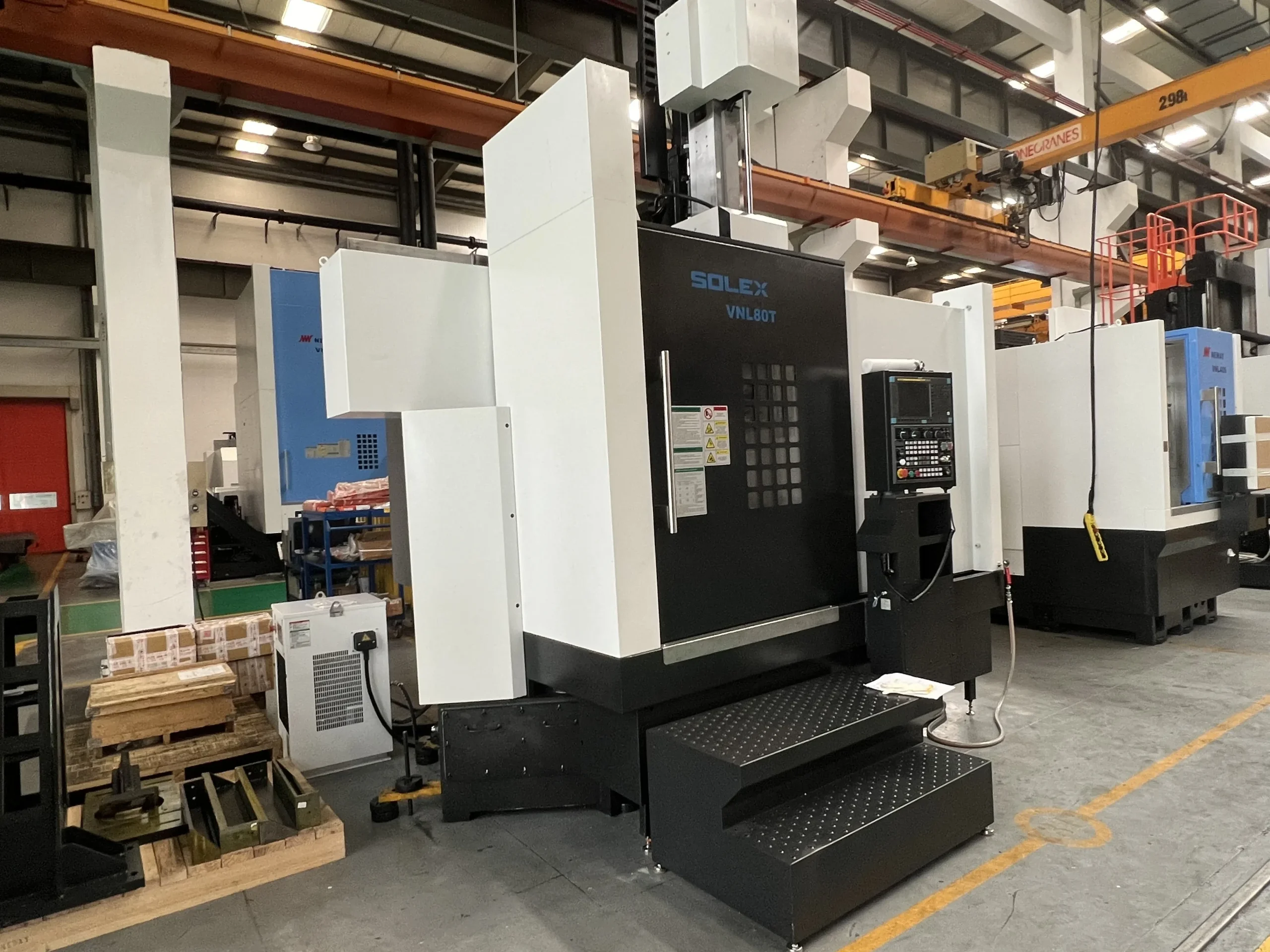

Токарно-карусельный обрабатывающий центр с ЧПУ SVL800TM, Solex, Китай

Преимущества и выгоды:

• Станок имеет оптимальную массу (12 000 кг), а станина, колонны (чугунное основание) изготовлены цельнолитыми. Это обеспечивает ему высокую степень жесткости и устойчивости к возникающим факторам при обработке, силам резания, вибрациям. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить колебания на тяжелых режимах резания и минимизирует вероятность термических деформаций.
• Для перемещения рабочих органов в вертикальном и поперечном направлении используются комбинированные направляющие  — качения в оси X и скольжения в оси Z. Первые снижают силу трения и износ во время работы станка и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования. Направляющие скольжения в свою очередь безупречно воспринимают вибрации при силовой обработке, с большим съемом или сверлении отверстий. Подобная комбинация направляющих обеспечивает стабильность резания и максимальную жесткость при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.

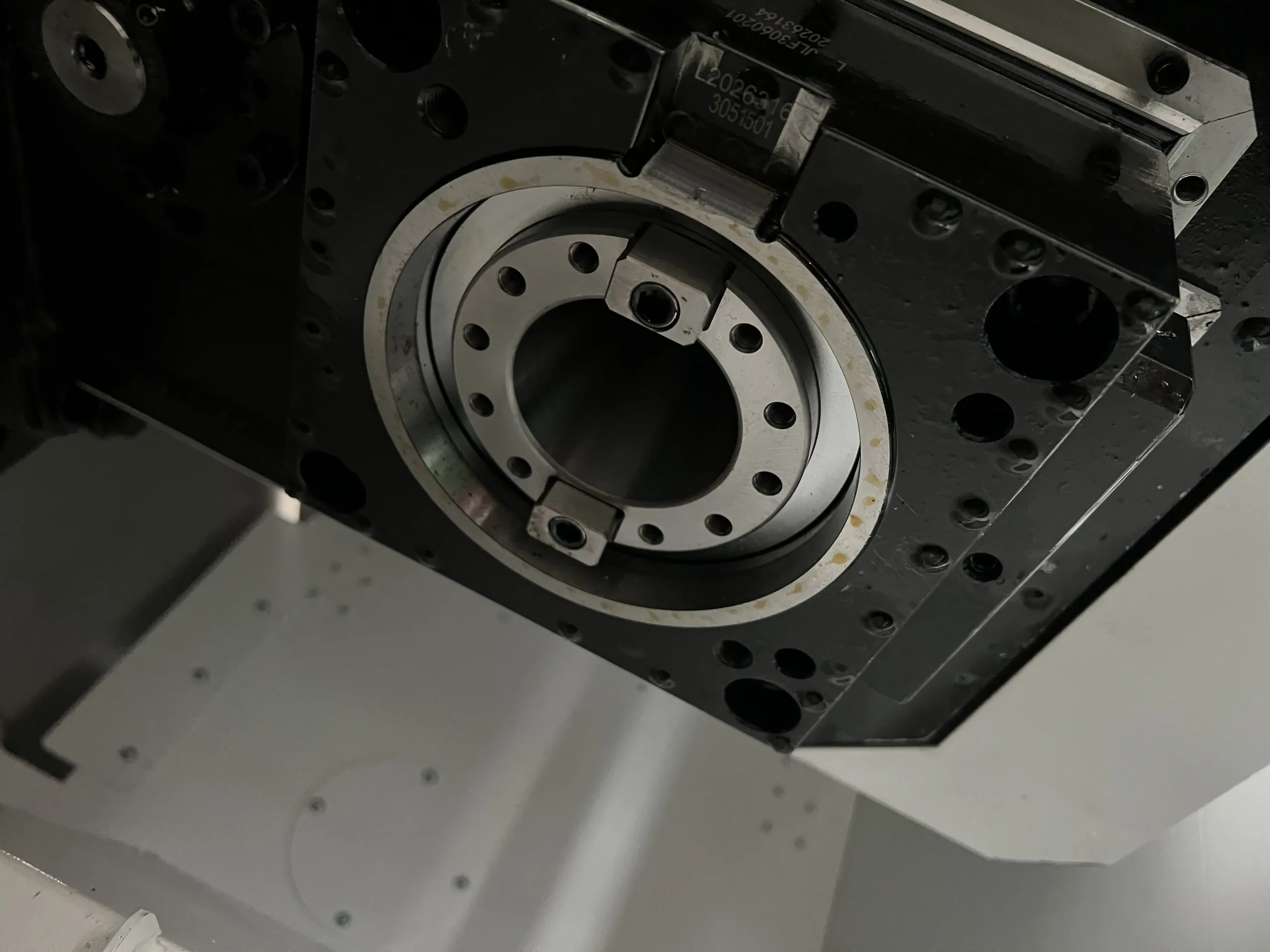

• Рабочий стол (планшайба Ø630мм) жестко установлена  на шпиндель с двойными прецизионными (элемент качения ролик) подшипниками качения производства NSK, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке.

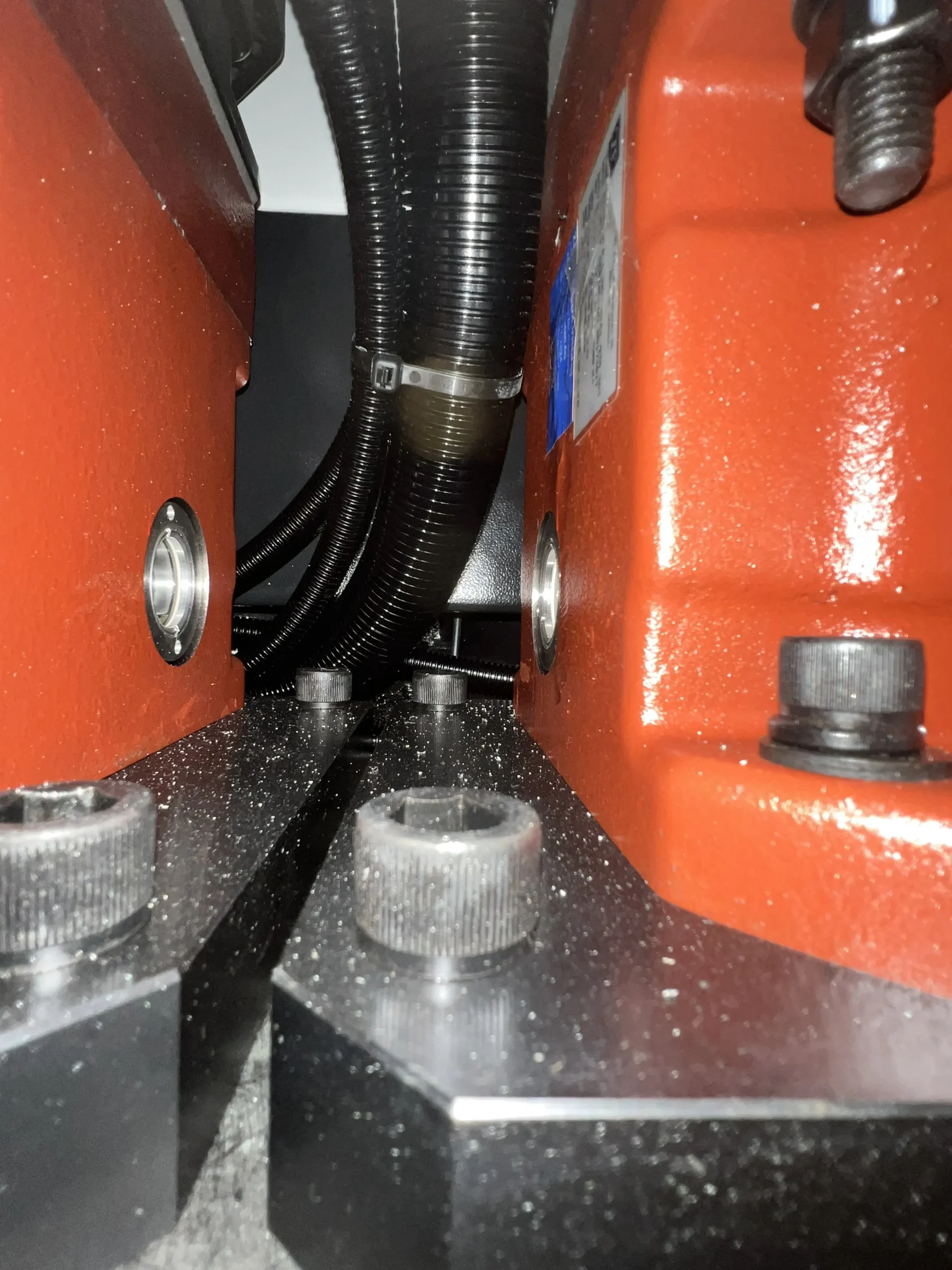

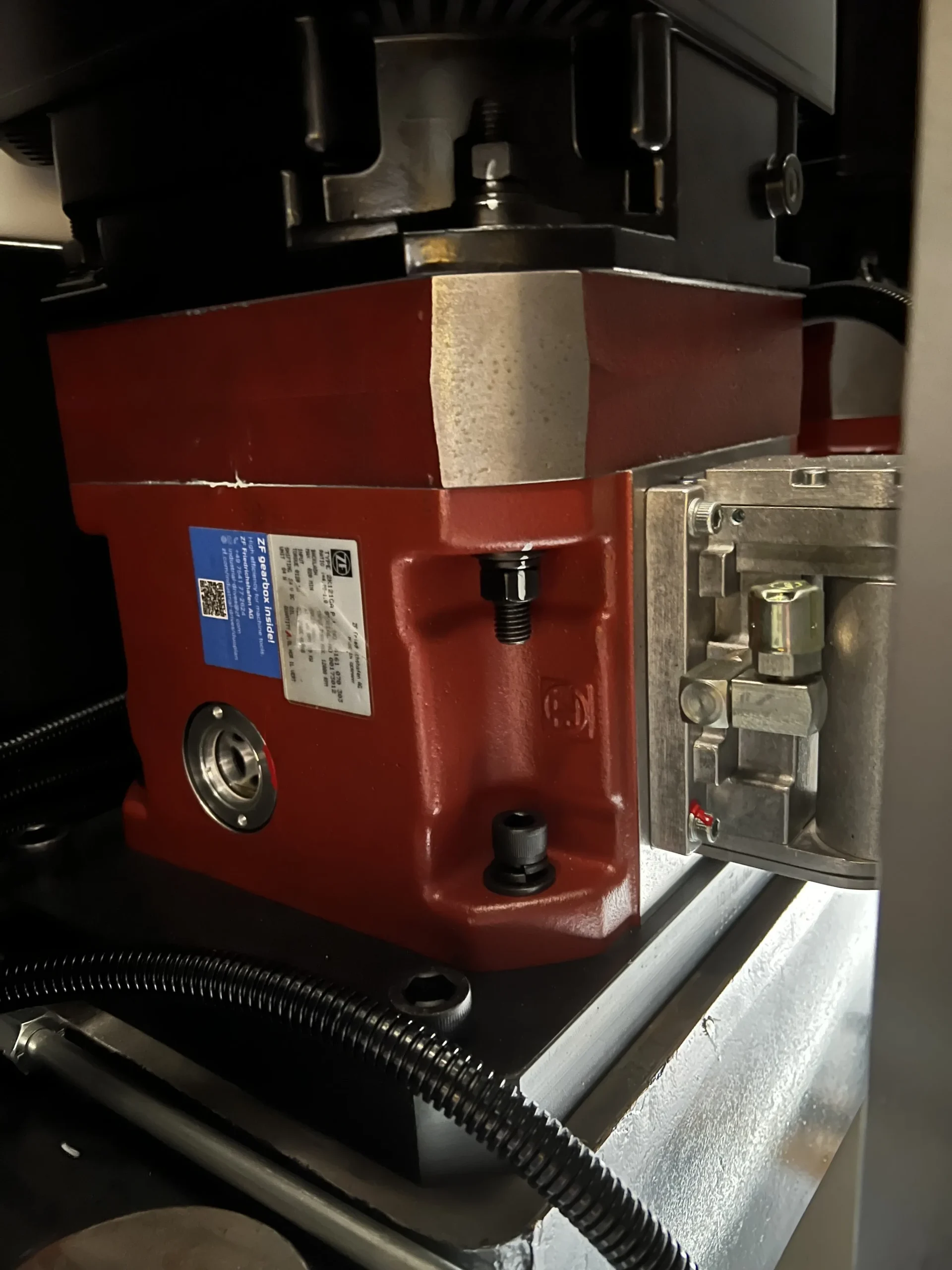

• Для вращения шпинделя используется высокомоментный главный двигатель в количестве 2 шт (FANUC). Передача вращения выполняется через 2 двухступенчатый планетарный редуктор ZF (Германия) в количестве 2 шт, что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент до 3700 Нм для выполнения силовой обработки.

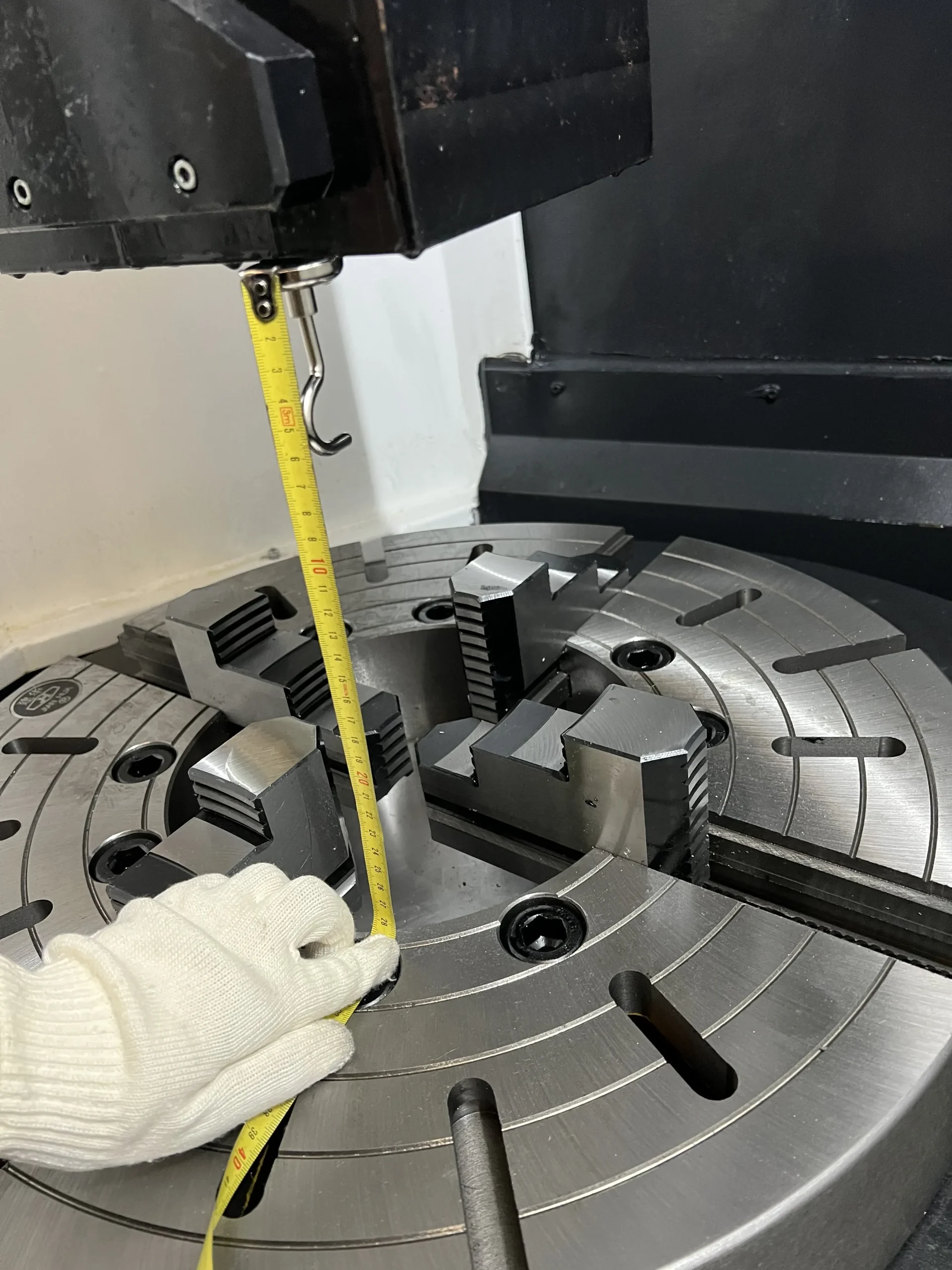

• Станок комплектуется 4-кулачковым механическим патроном 630мм с независимым ходом кулачков, что надежно закрепляет детали различной формы.
• Инструментальный магазин на 12 позиций служит для обработки деталей любой сложности по конструкции.

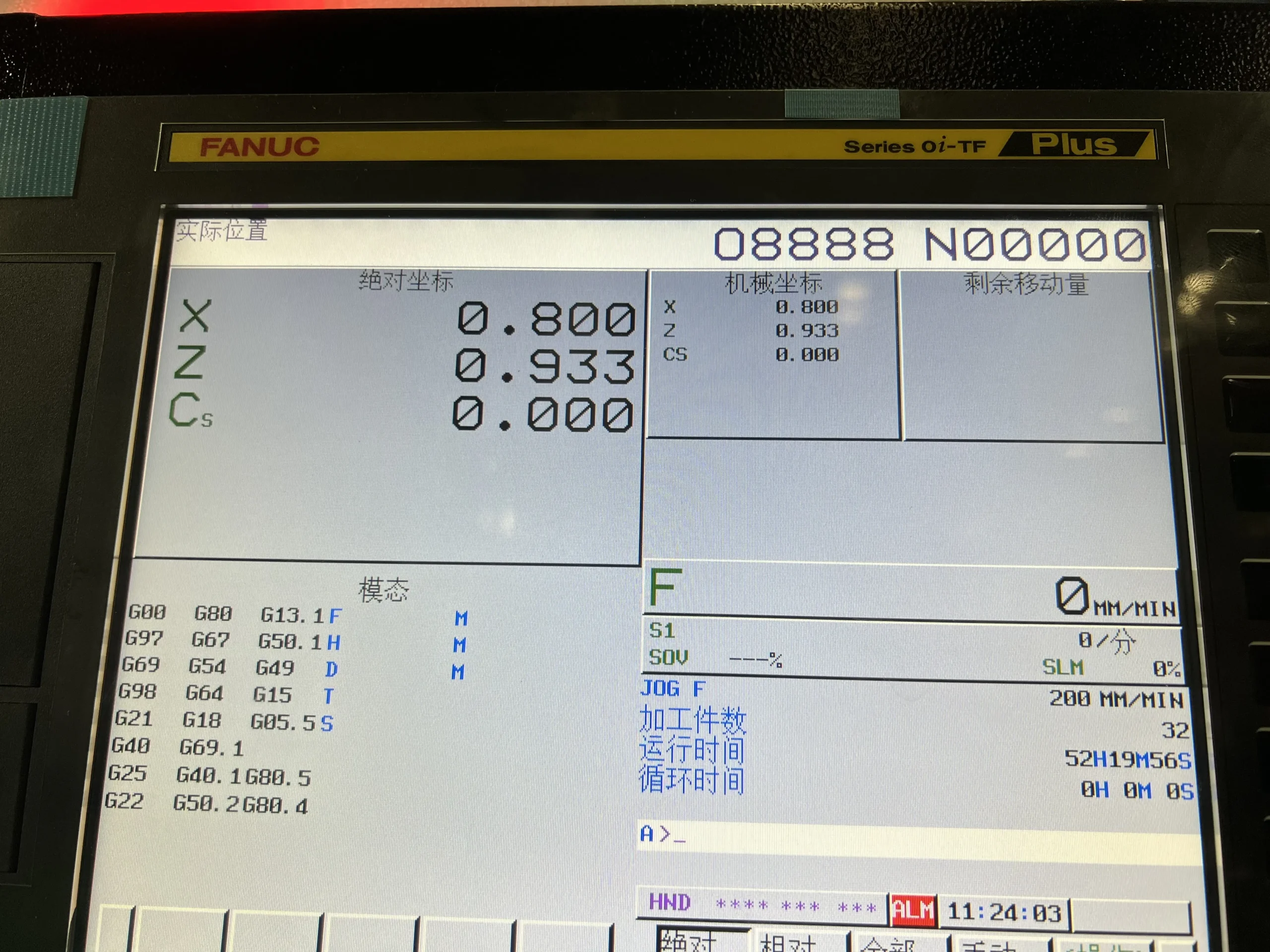

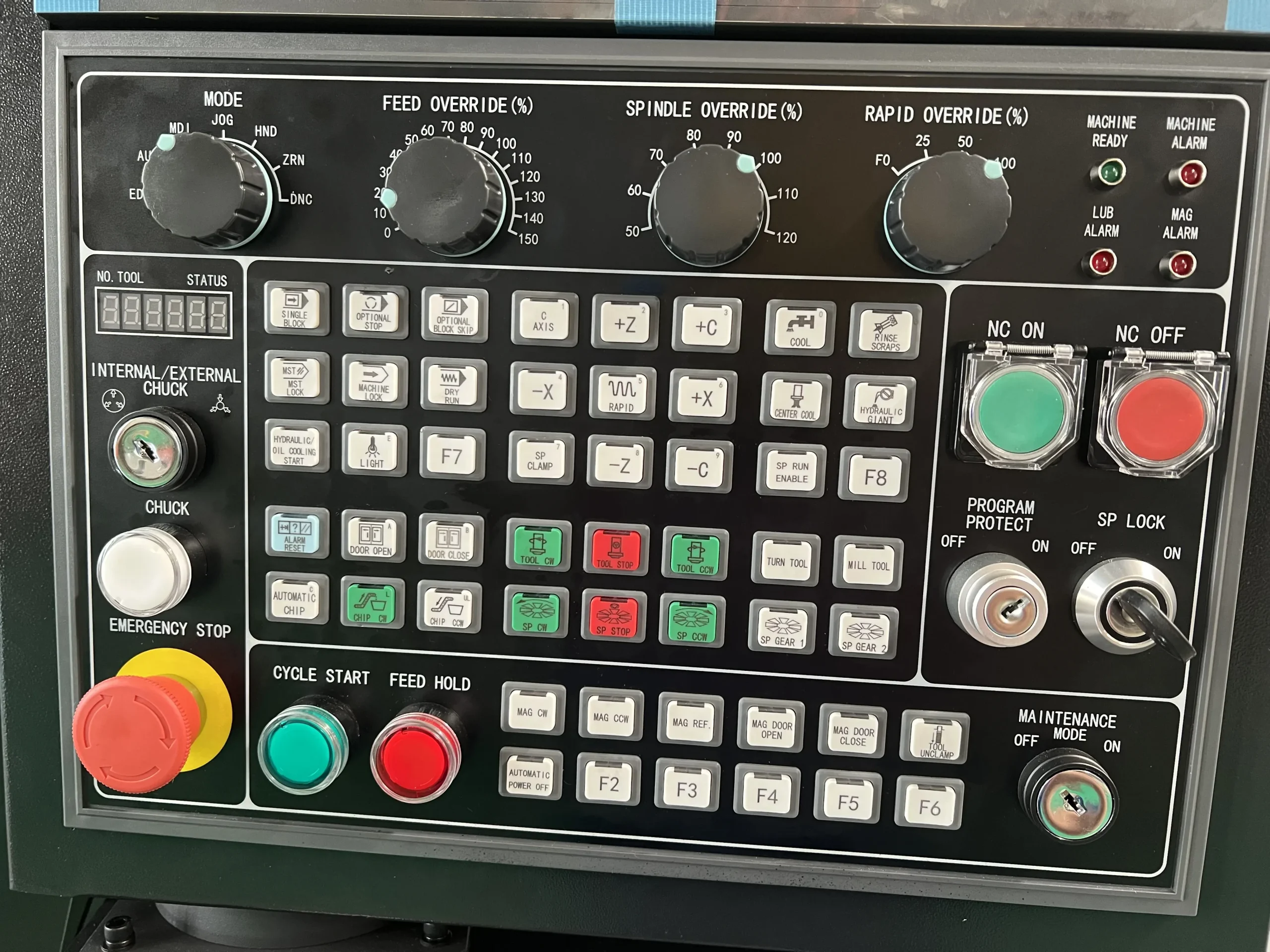

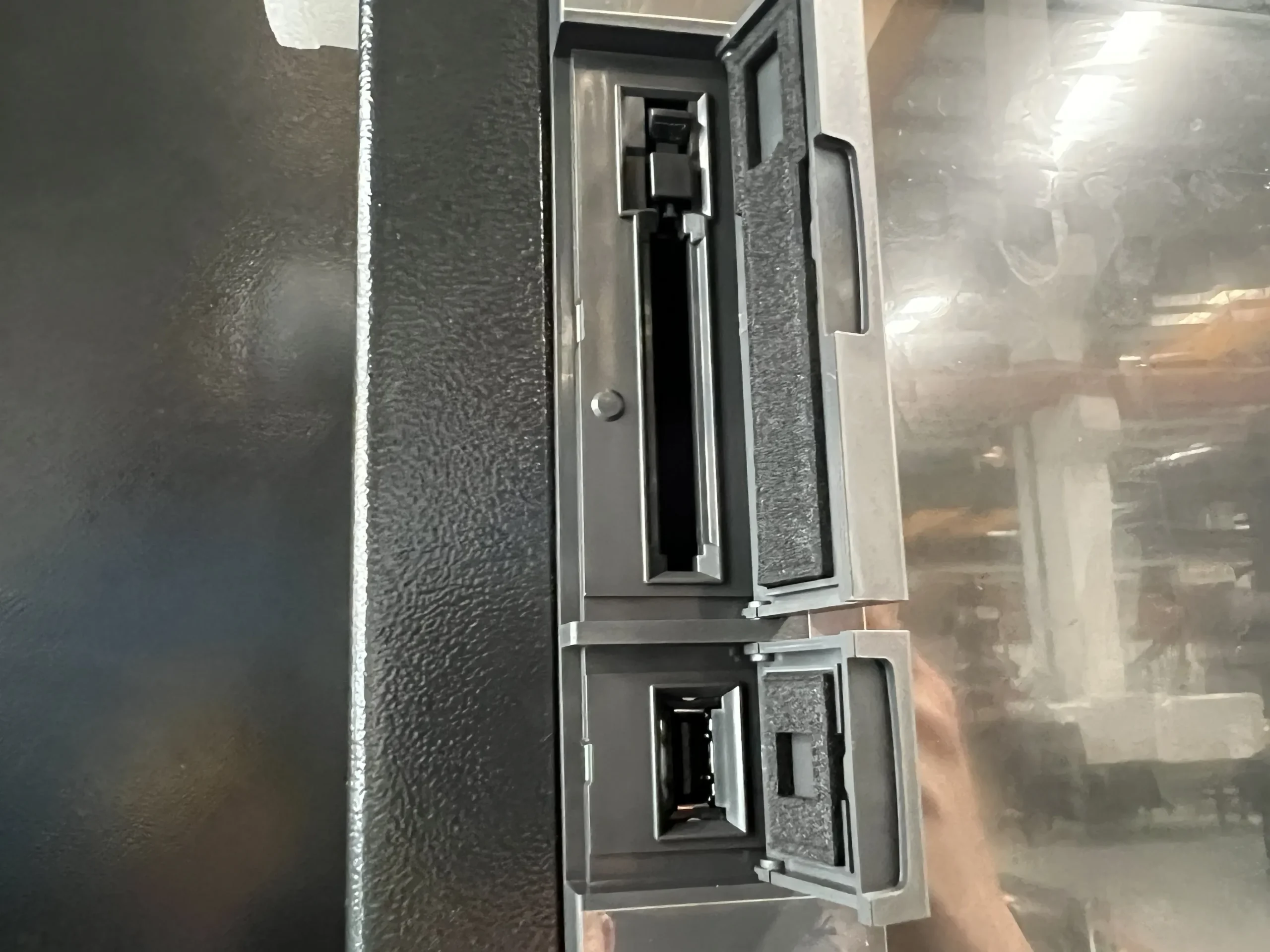

• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS с программированием и симуляцией обработки Manual Guide i, что значительно упрощает работу операторов и наладчиков. Новые УП можно отработать прямо на рабочем месте, выявить вероятные ошибки в траекториях перемещений.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF (1)
• 4–кулачковый механический патрон 630мм
• Привод шпинделя через 2х ступенчатый редуктор (2шт)
• Два двигателя шпинделя мощностью 15/18.5 кВт
• Фрезерный шпиндель, мощностью 7.5/11 кВт

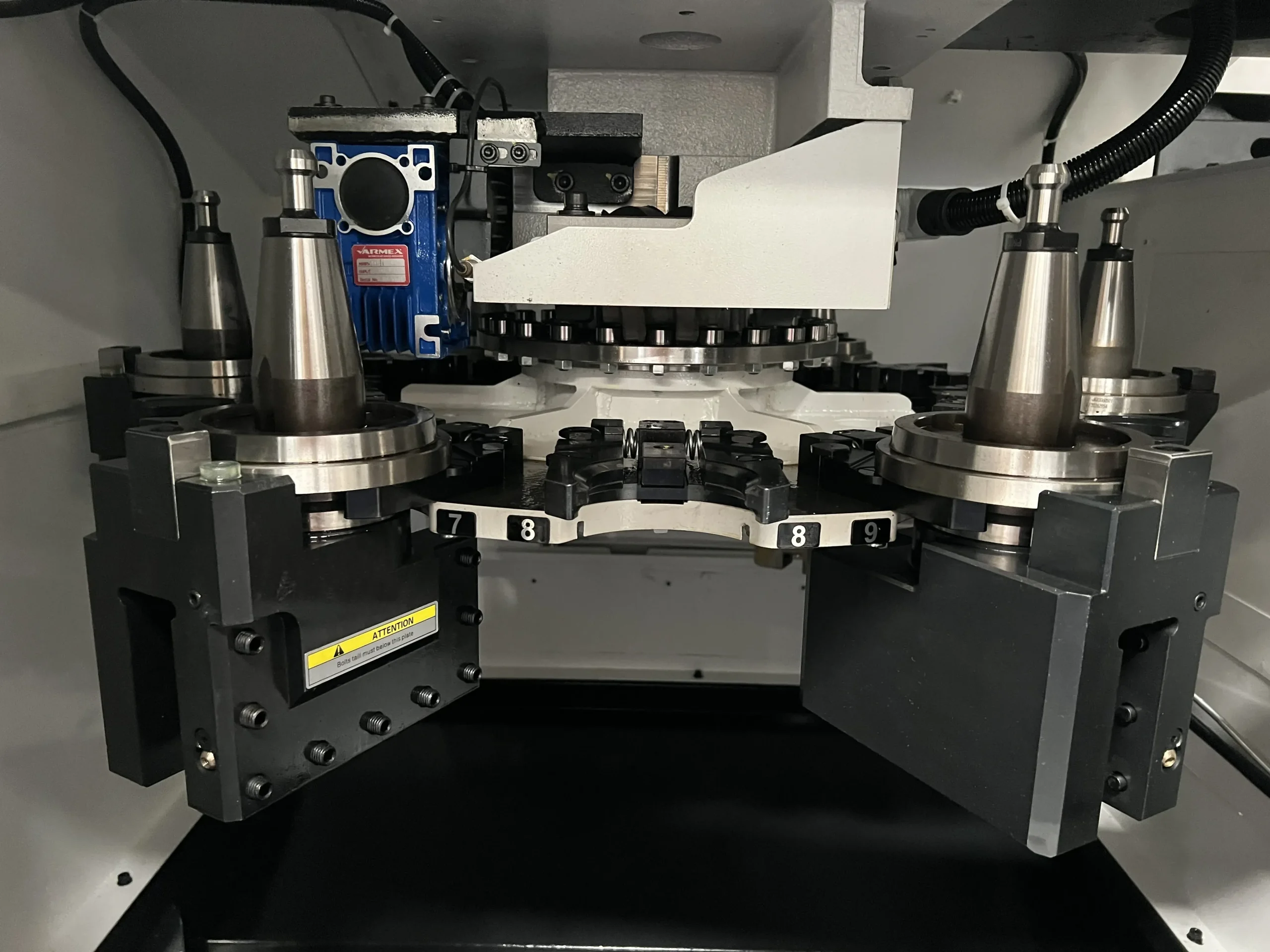

• Магазин инструментов на 12 позиций, карусельного типа
• Гидравлическая система

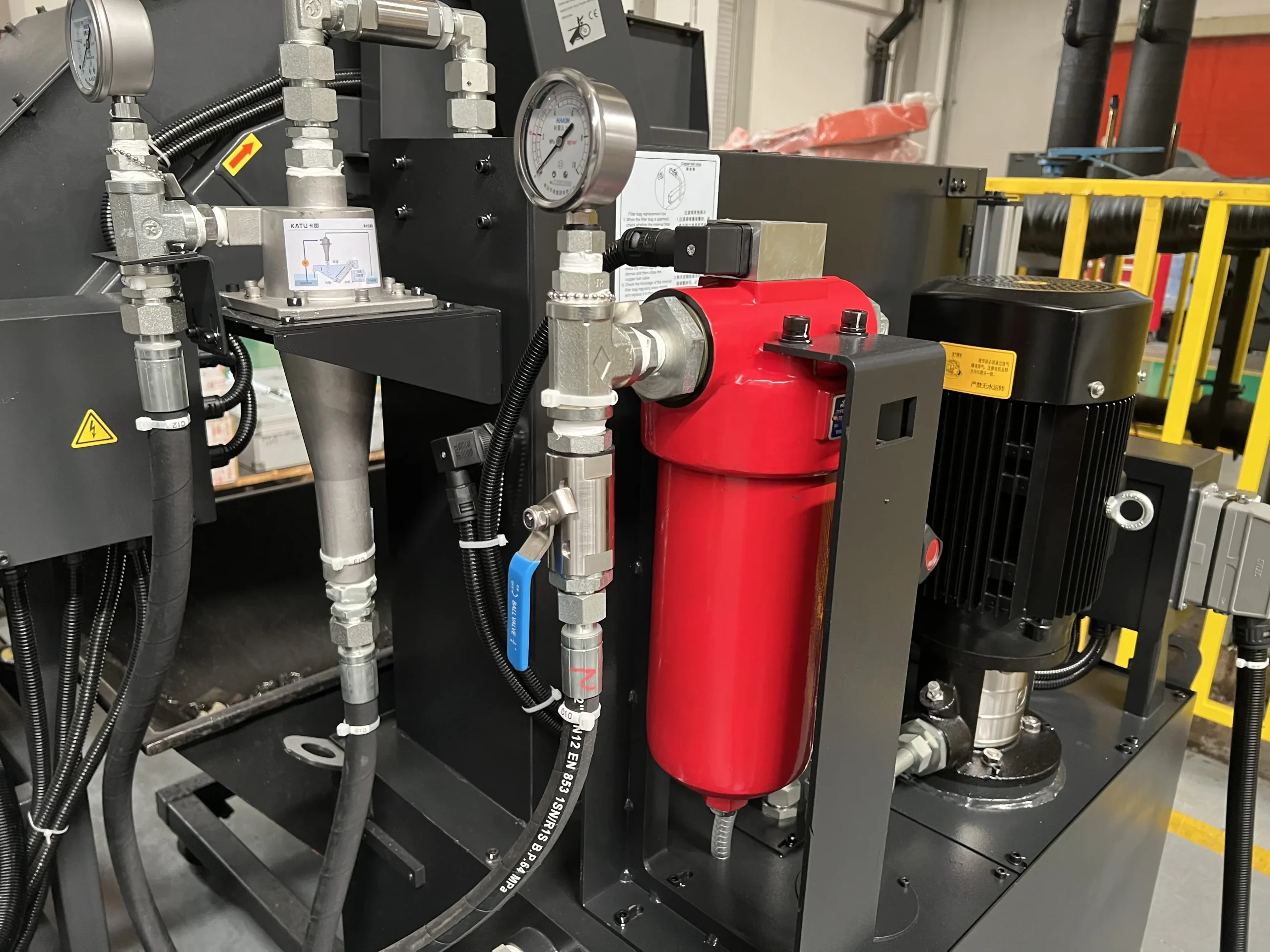

• Система подачи СОЖ

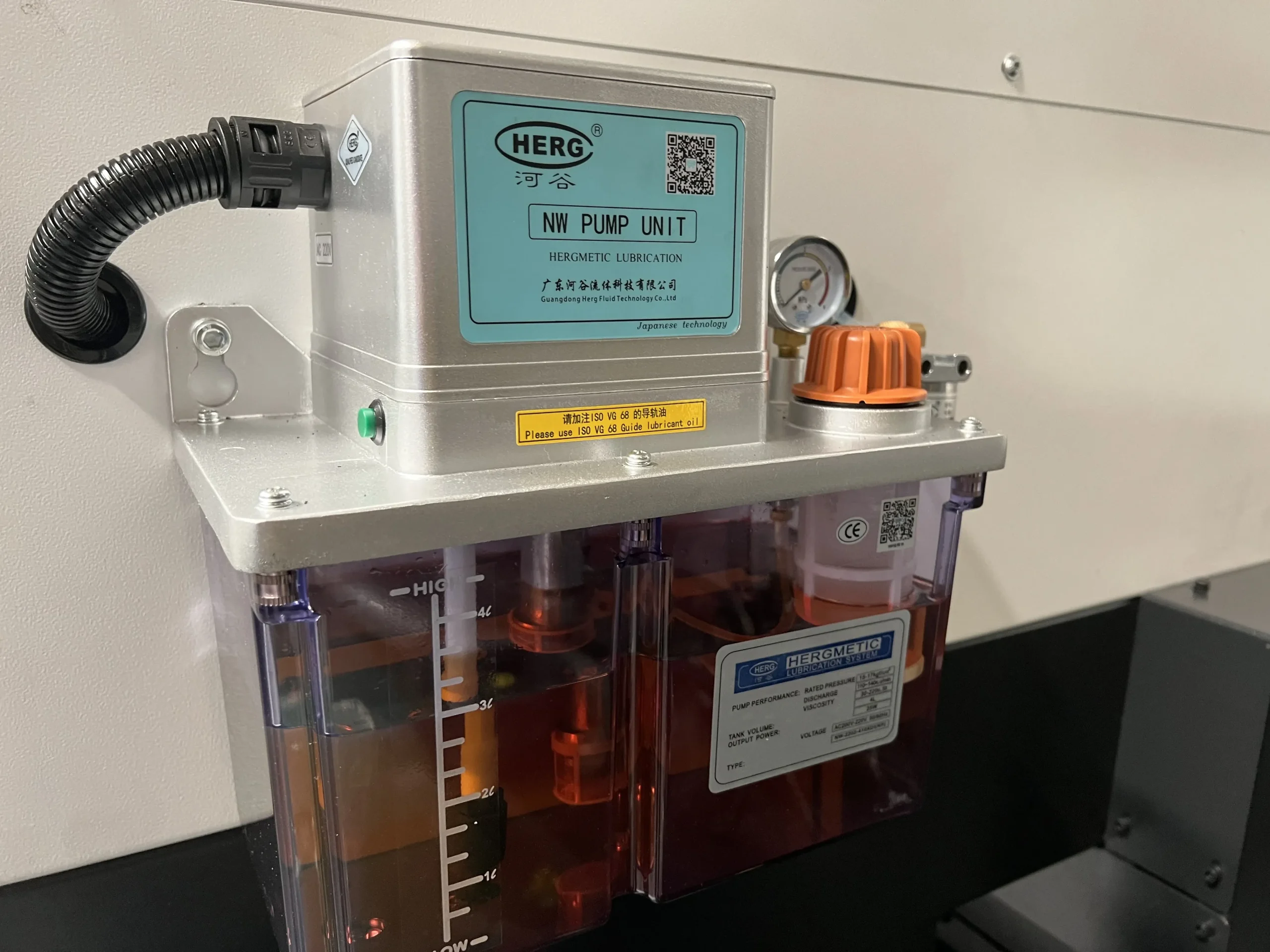

• Автоматическая централизованная система смазки
• Полная защита рабочей зоны

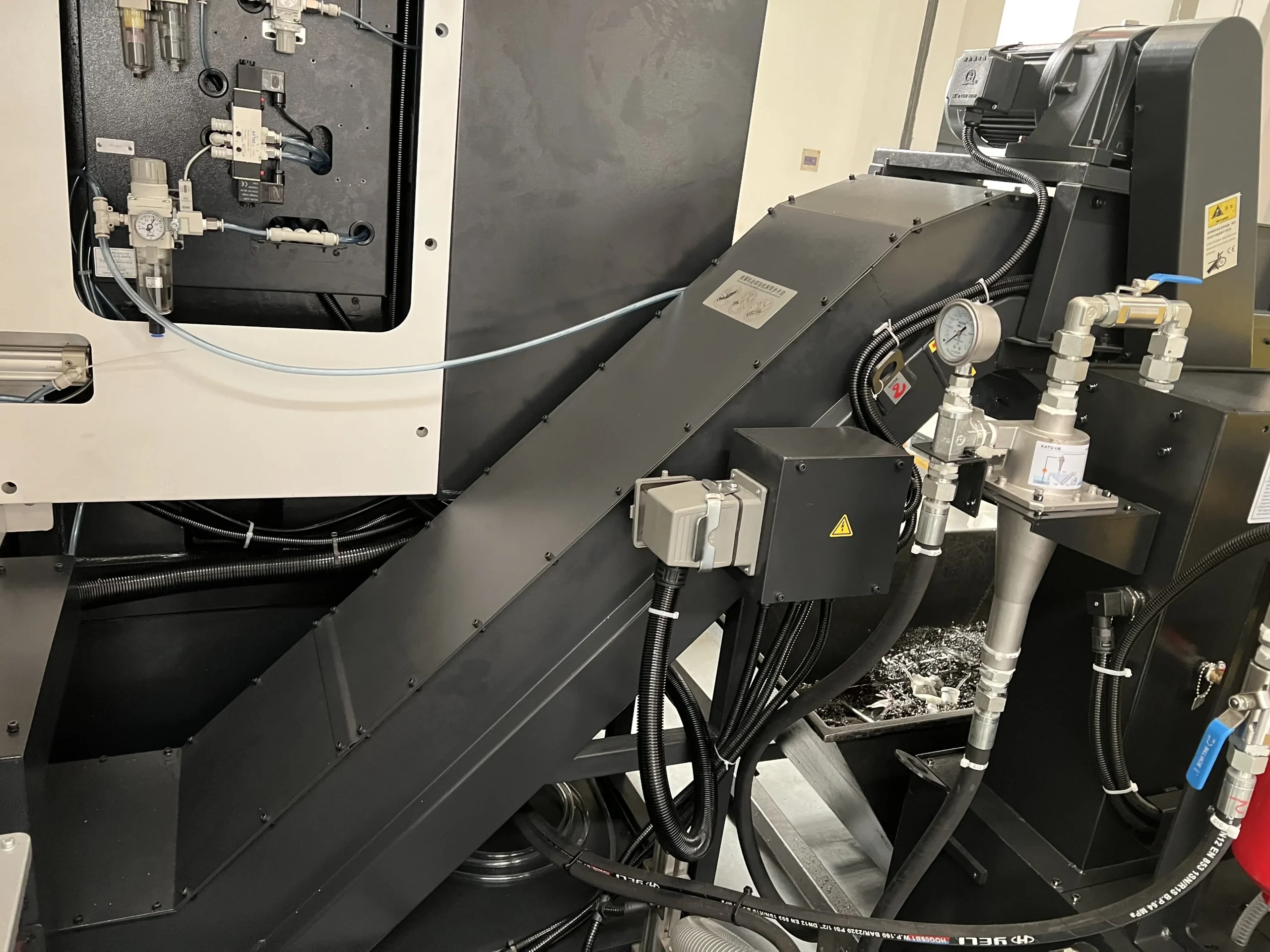

• Конвейер для удаления стружки ленточного типа

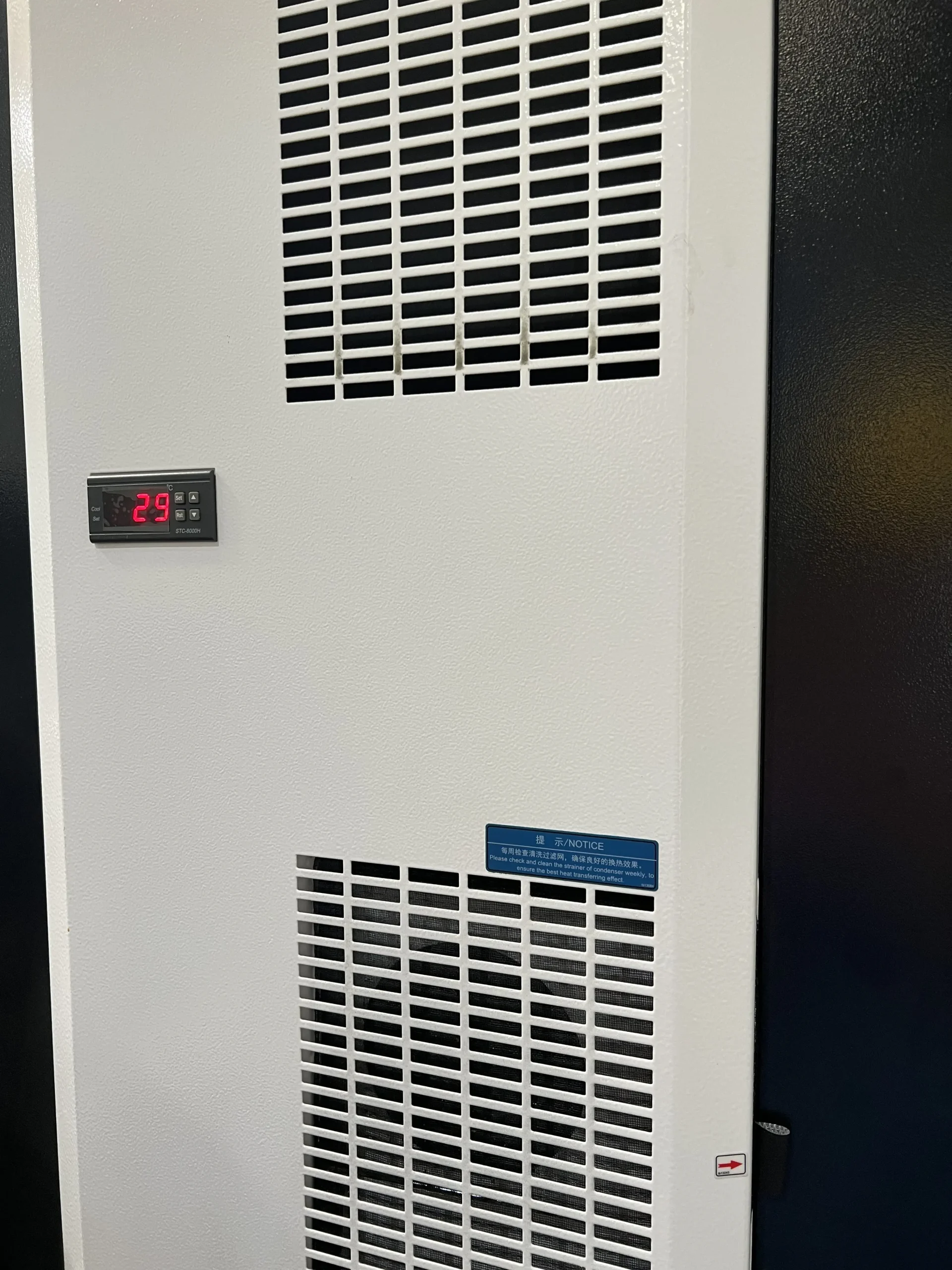

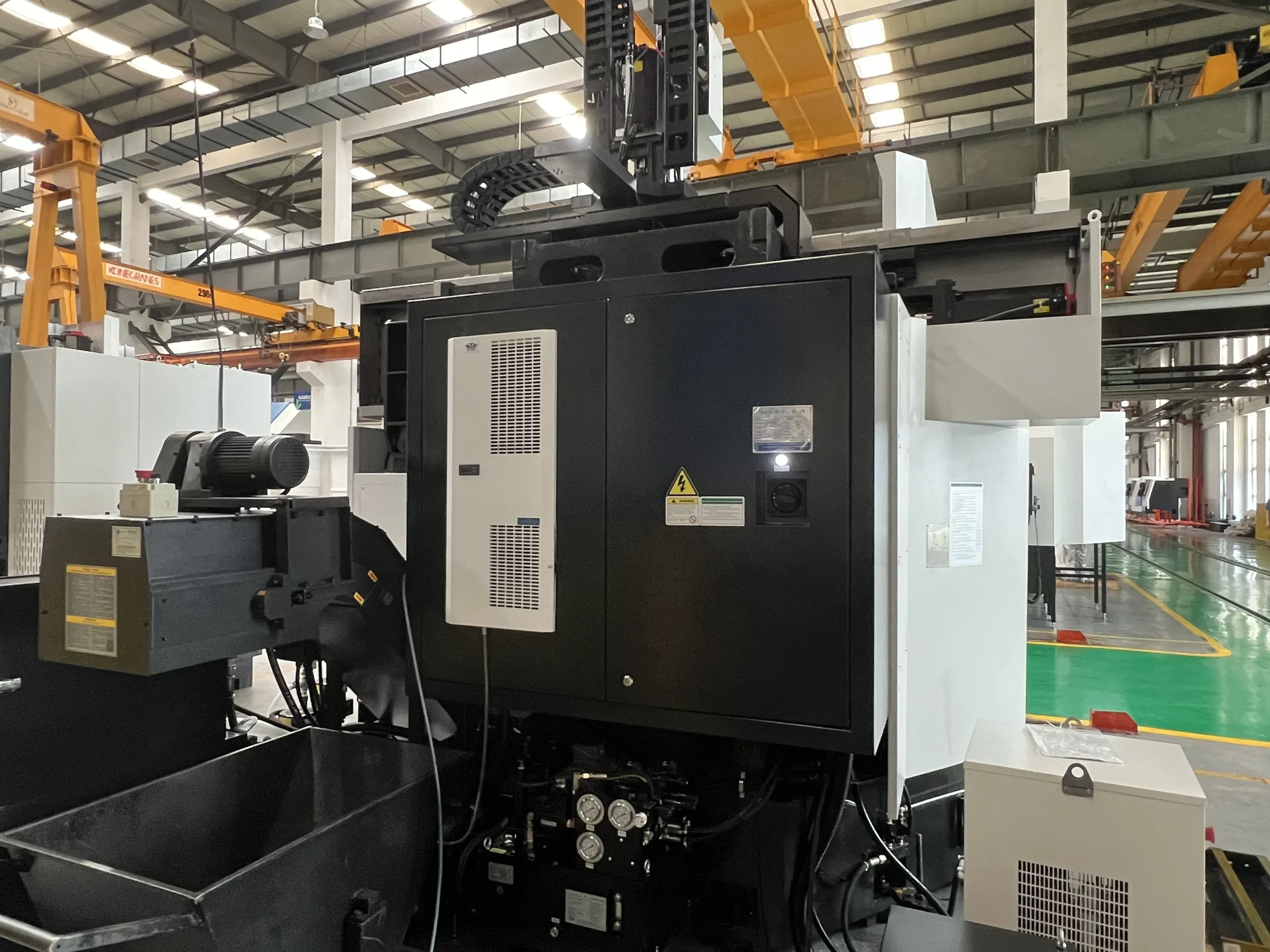

• Кондиционер электрошкафа

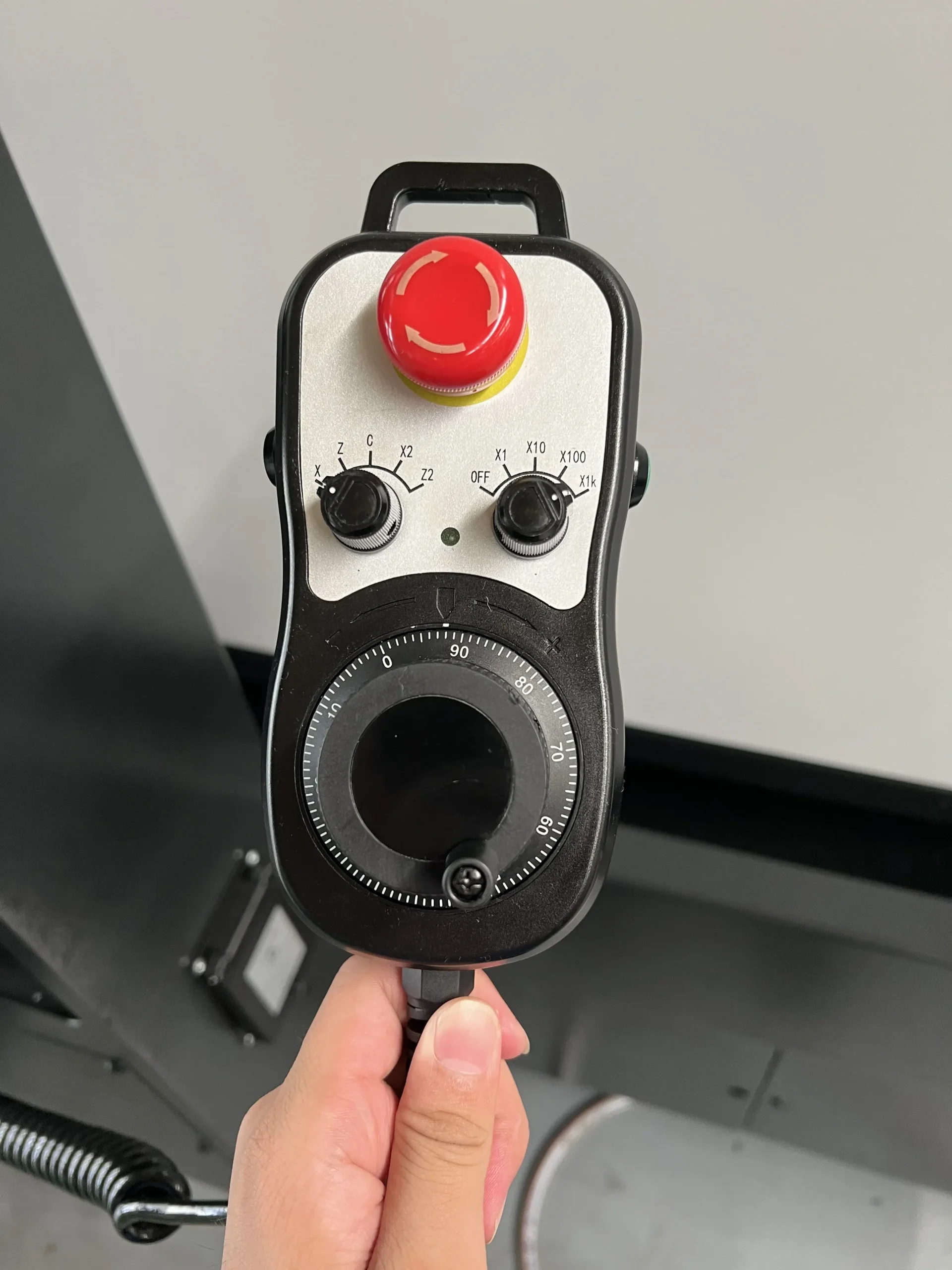

• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Пистолет для подачи сжатого воздуха
• Выравнивающие опоры

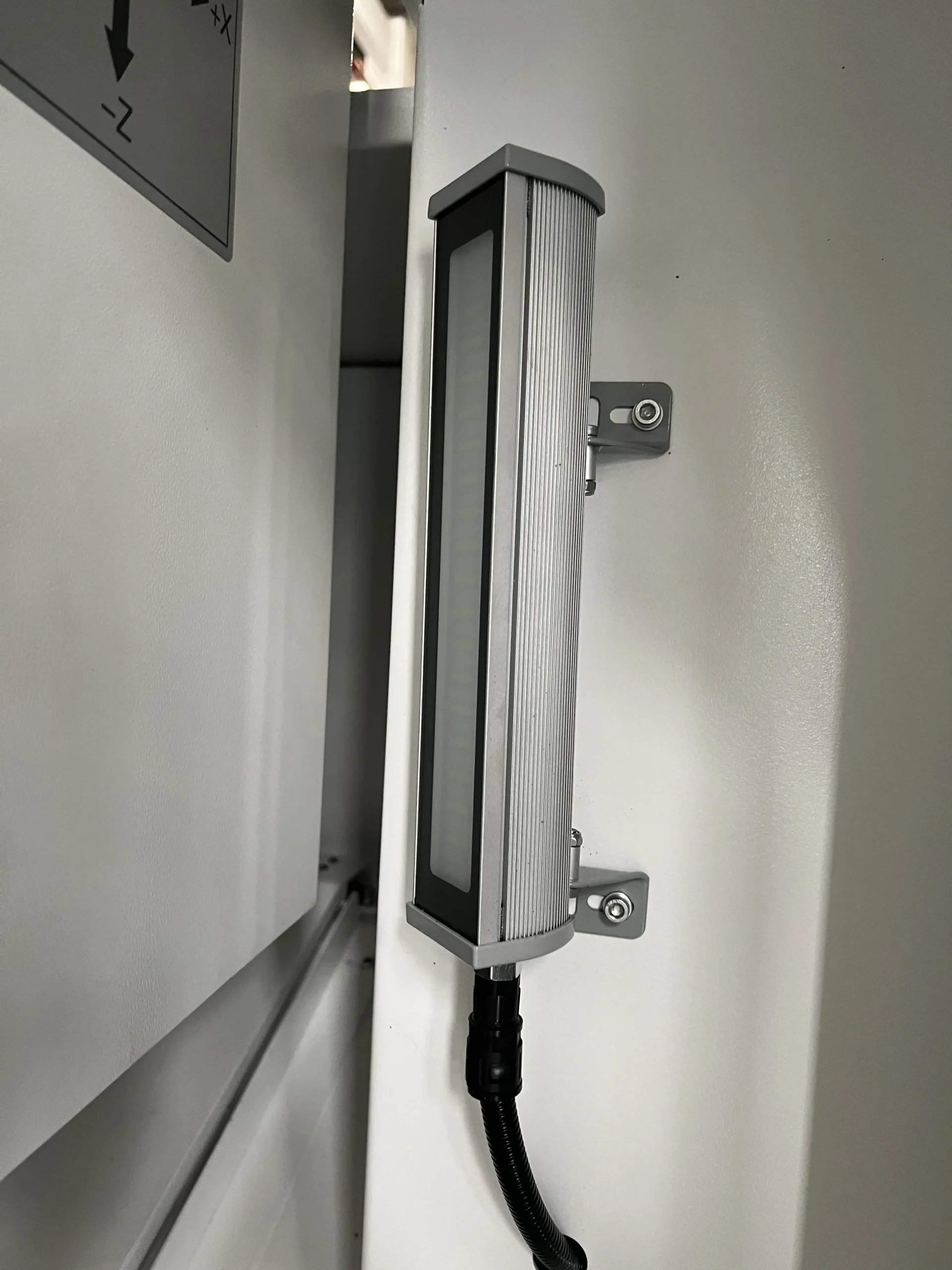

• Освещение рабочей зоны
• Индикация состояния станка

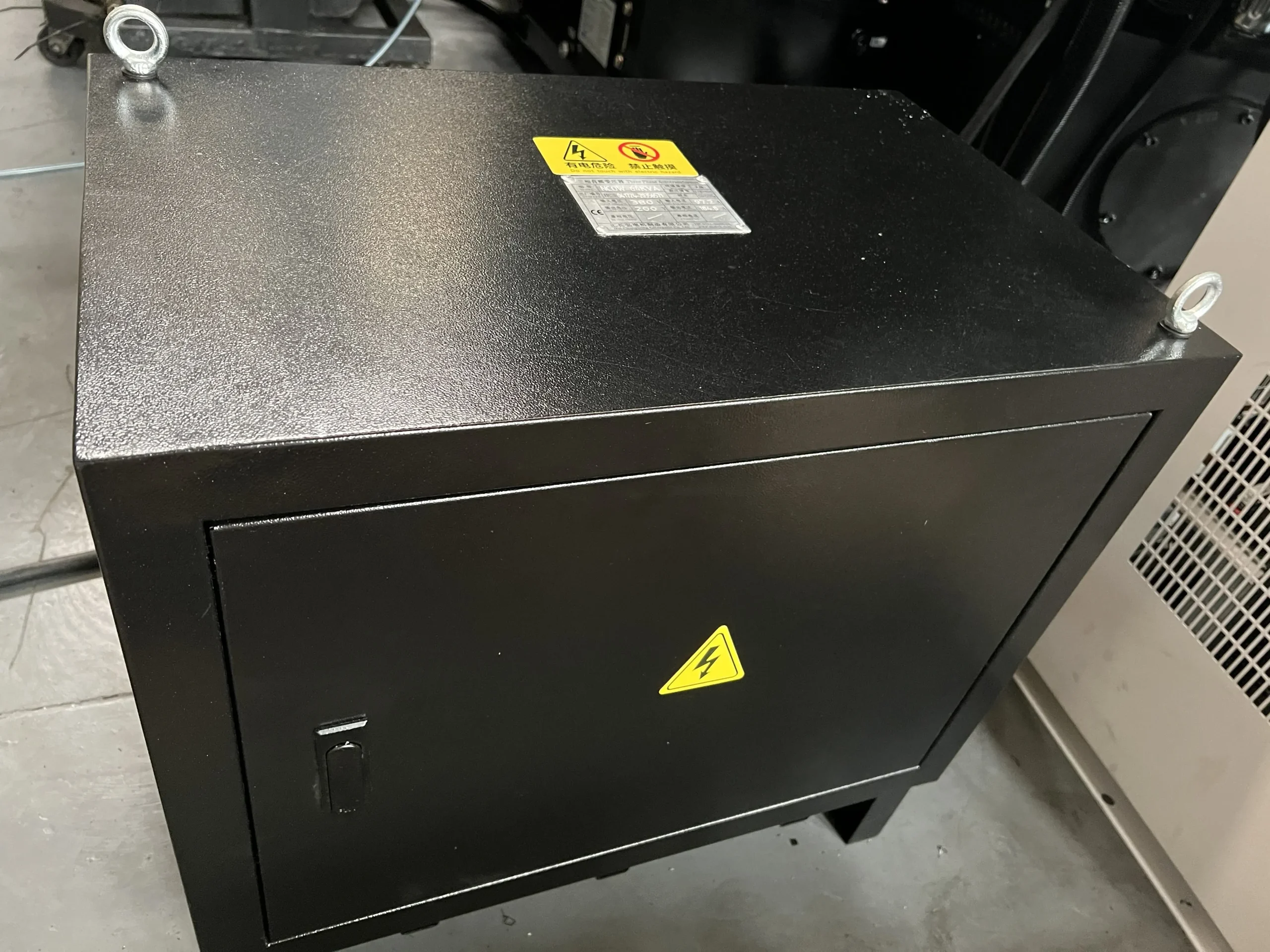

• Трансформатор
• Комплект документации

Дополнительная комплектация:

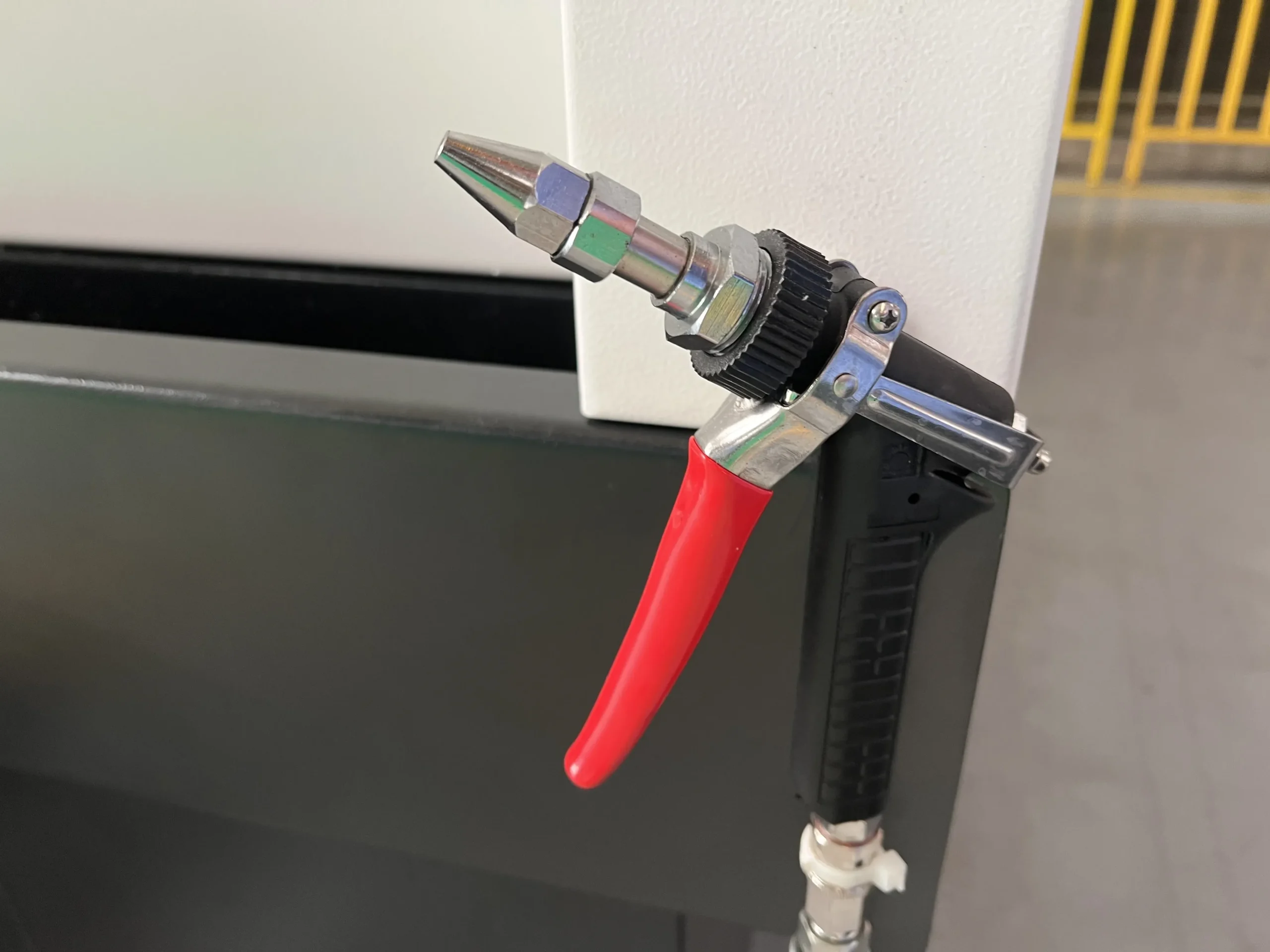

• Пистолет подачи СОЖ
• 3–кулачковый гидравлический патрон, глухой, 24” с комплектом мягких кулачков
• 3–кулачковый гидравлический патрон, глухой, 32” с комплектом мягких кулачков
• Комплект твердых кулачков, 24”
• Комплект твердых кулачков, 21”
• Маслоотделитель (скиммер) для СОЖ
• Оптические линейки Heidenhain на оси X/Z

Технические характеристики
