Токарно-карусельный станок с ЧПУ SVL1250CS, Solex, Китай

Преимущества и выгоды:

• Станок отличается большой массой (16 000 кг), а корпусные детали изготовлены цельнолитыми. Это обеспечивает ему высокую жесткость. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых режимах обработки и минимизирует вероятность термических деформаций.
• Для перемещения рабочих органов в поперечном направлении используются комбинированные направляющие: скольжения и качения роликового типа, HIWIN (Тайвань), в вертикальном — скольжения. Подобная комбинация направляющих двух типов обеспечивает стабильность резания и максимальную жесткость при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Подвижная траверса фиксируется гидрозажимами для обеспечения максимальной жесткости, стабильности процесса резания. Это позволяет вести обработку с оптимальным вылетом инструмента.
• Рабочий стол на 1000 мм жестко установлен на двухрядный цилиндрический подшипник и на два упорных подшипника большого диаметра, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке. Максимальная скорость вращения до 500 об/мин

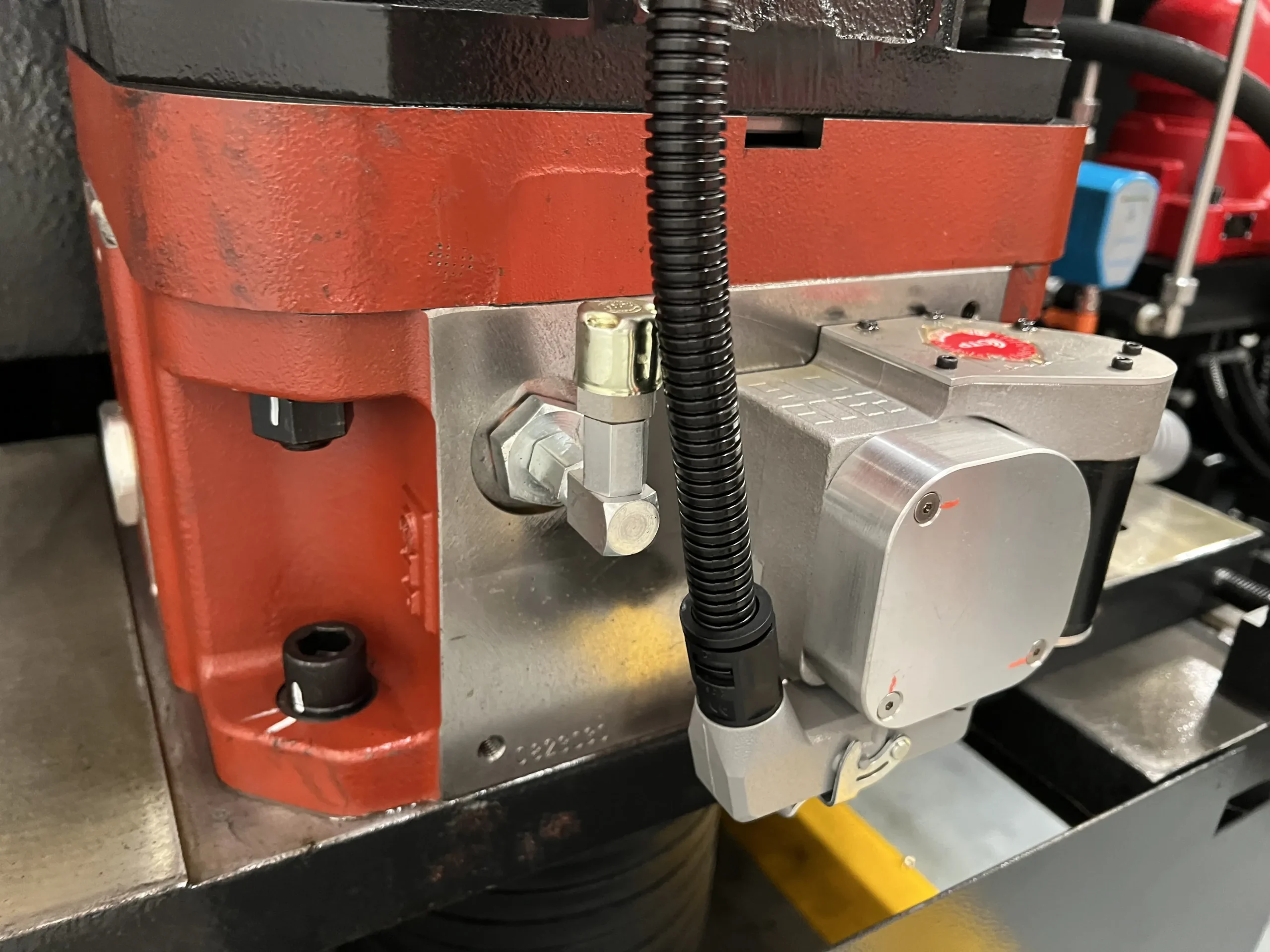

• Для вращения шпинделя используется высокомоментный главный двигатель — 30 кВт. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент для выполнения силовой обработки.
• Станок комплектуется 4-кулачковой  механической планшайбой с независимым ходом кулачков, что надежно закрепляет детали различной формы.

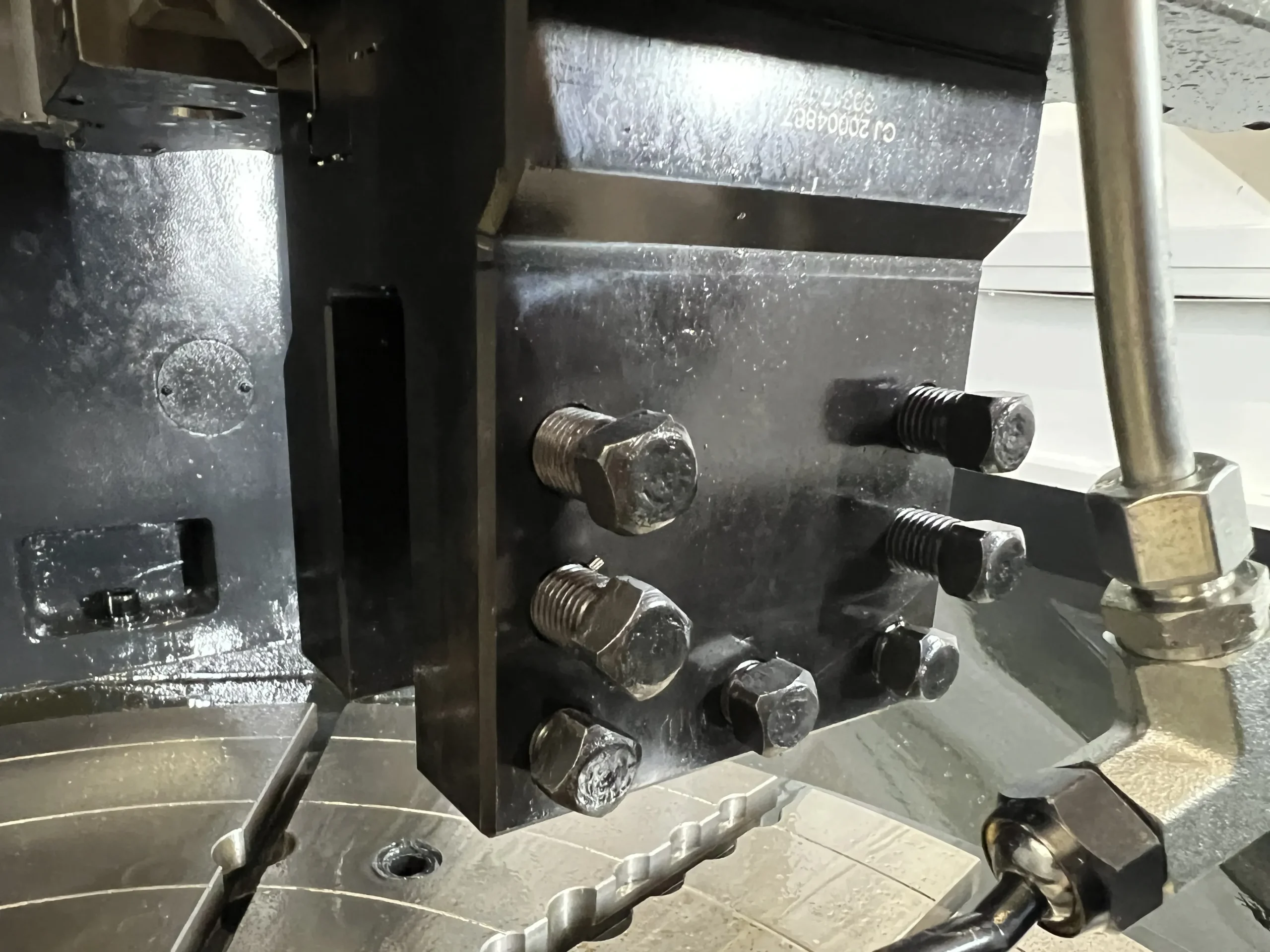

• Инструментальный магазин на 8 позиций служит для обработки деталей любой сложности. Конус крепления осевого инструмента  – BT50.

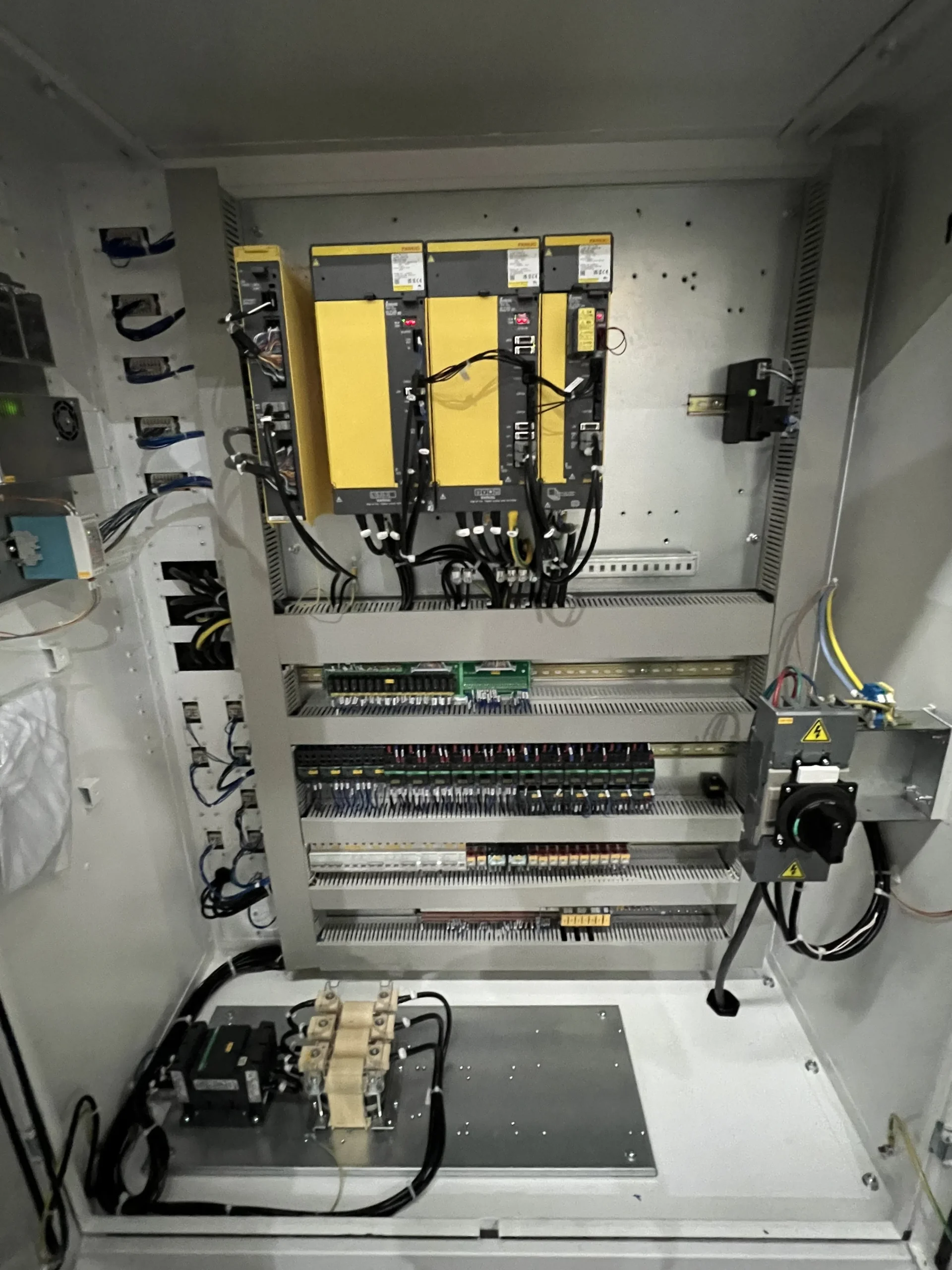

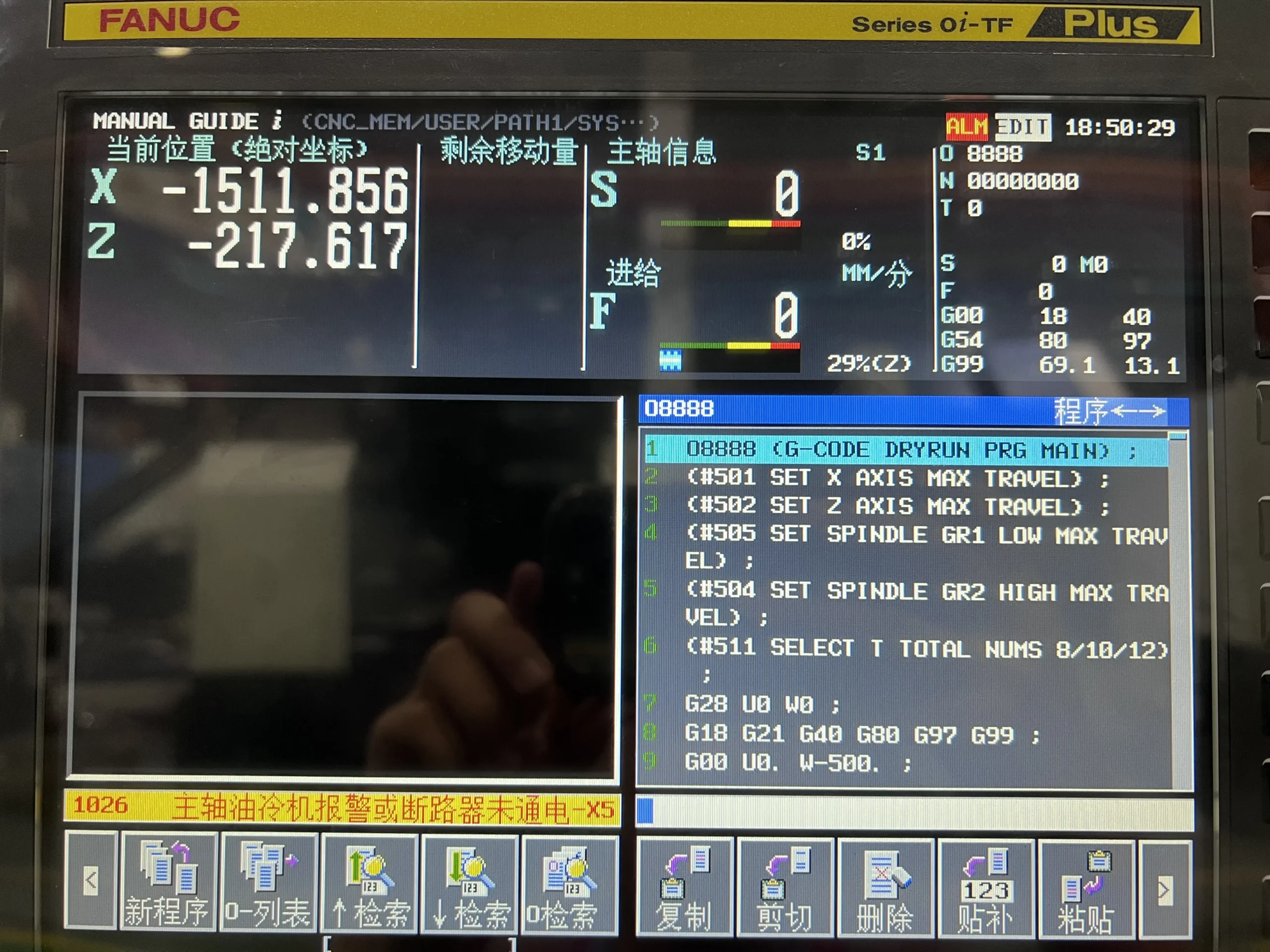

• Для управления работой станка используют систему ЧПУ FANUC 0i TF базовую версию с упрощенным программированием и симуляцией обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i TF
• Главный двигатель мощностью 30 / 37 кВт
• Двухступенчатый редуктор ZF (Германия)

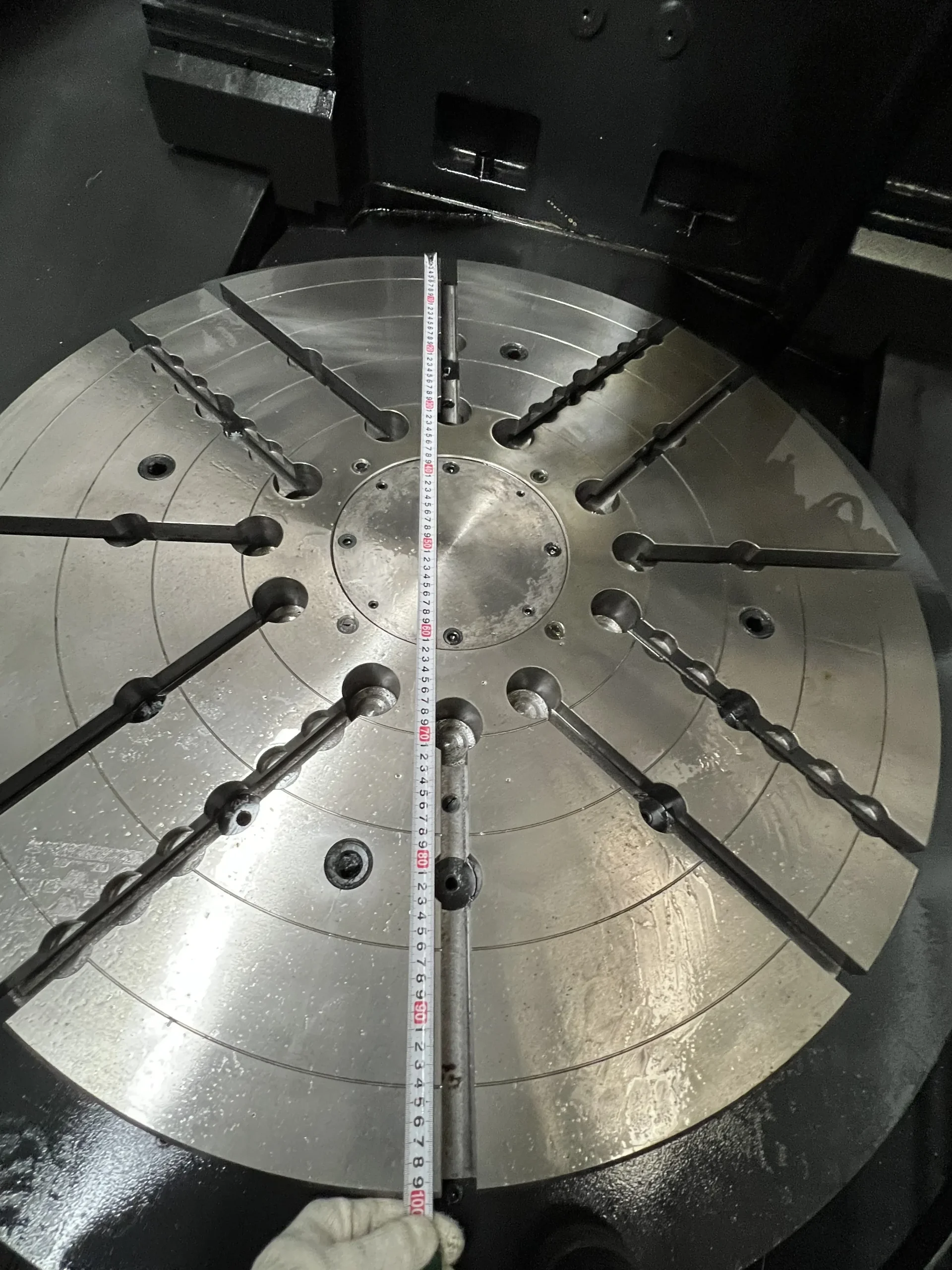

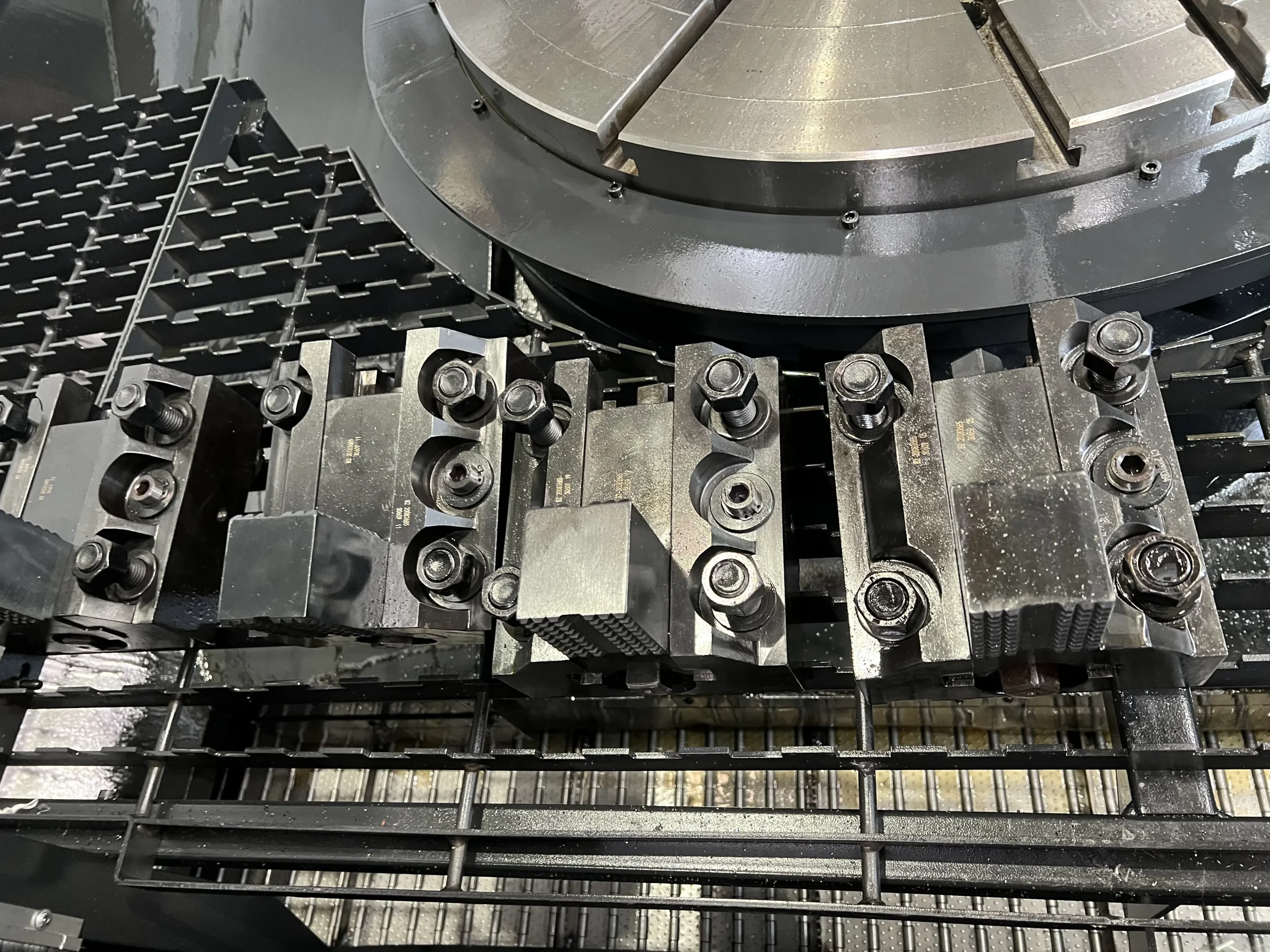

• 4–кулачковая планшайба, ø1000 мм, включая комплект каленых кулачков
• Автоматическая смена инструмента
• Направляющие по осям X, Z комбинированные (качения + скольжения)

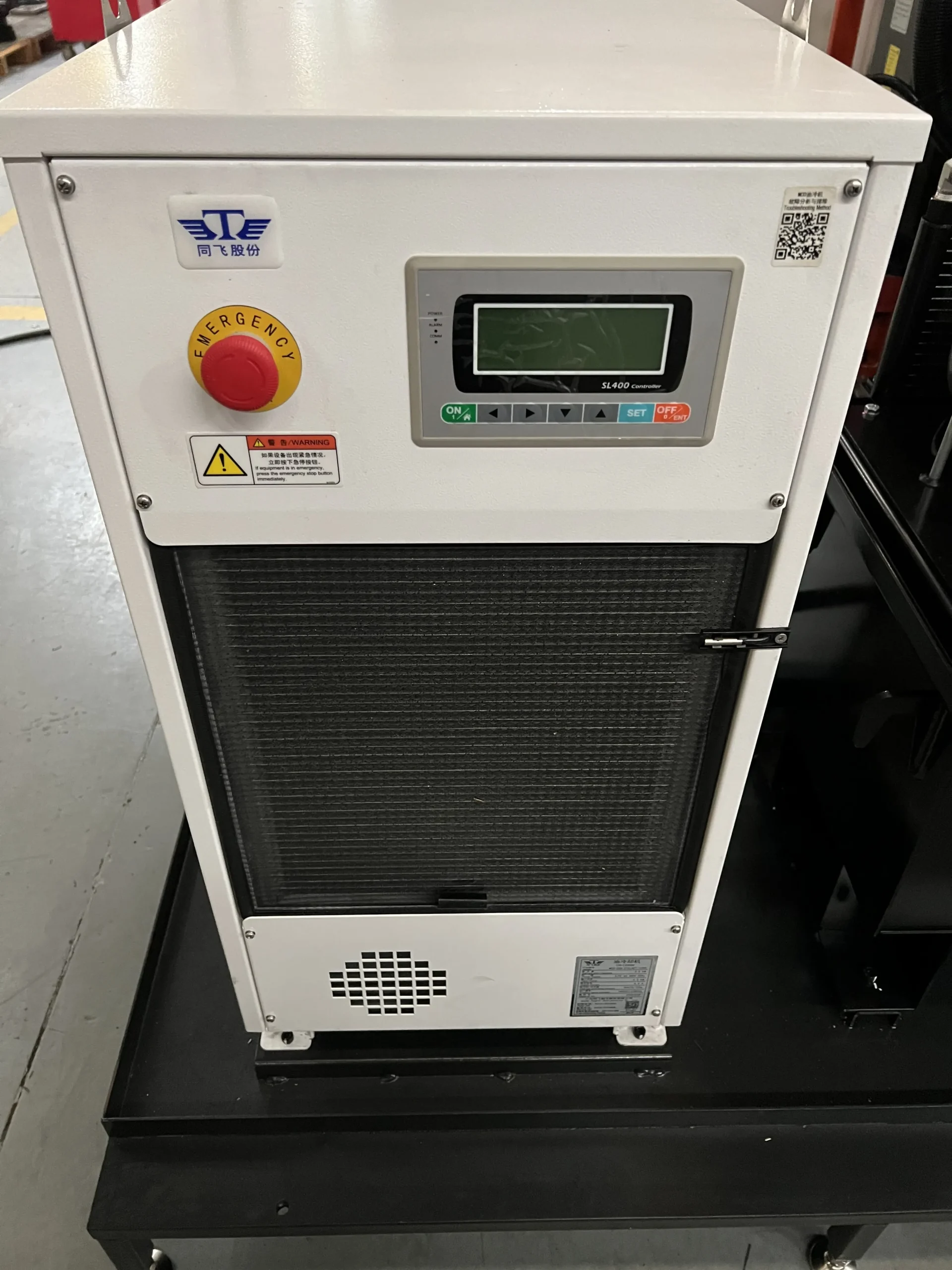

• Охлаждение шпинделя масляное
• Система обдува инструментальных блоков
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Гидравлическая станция
• Система подачи СОЖ

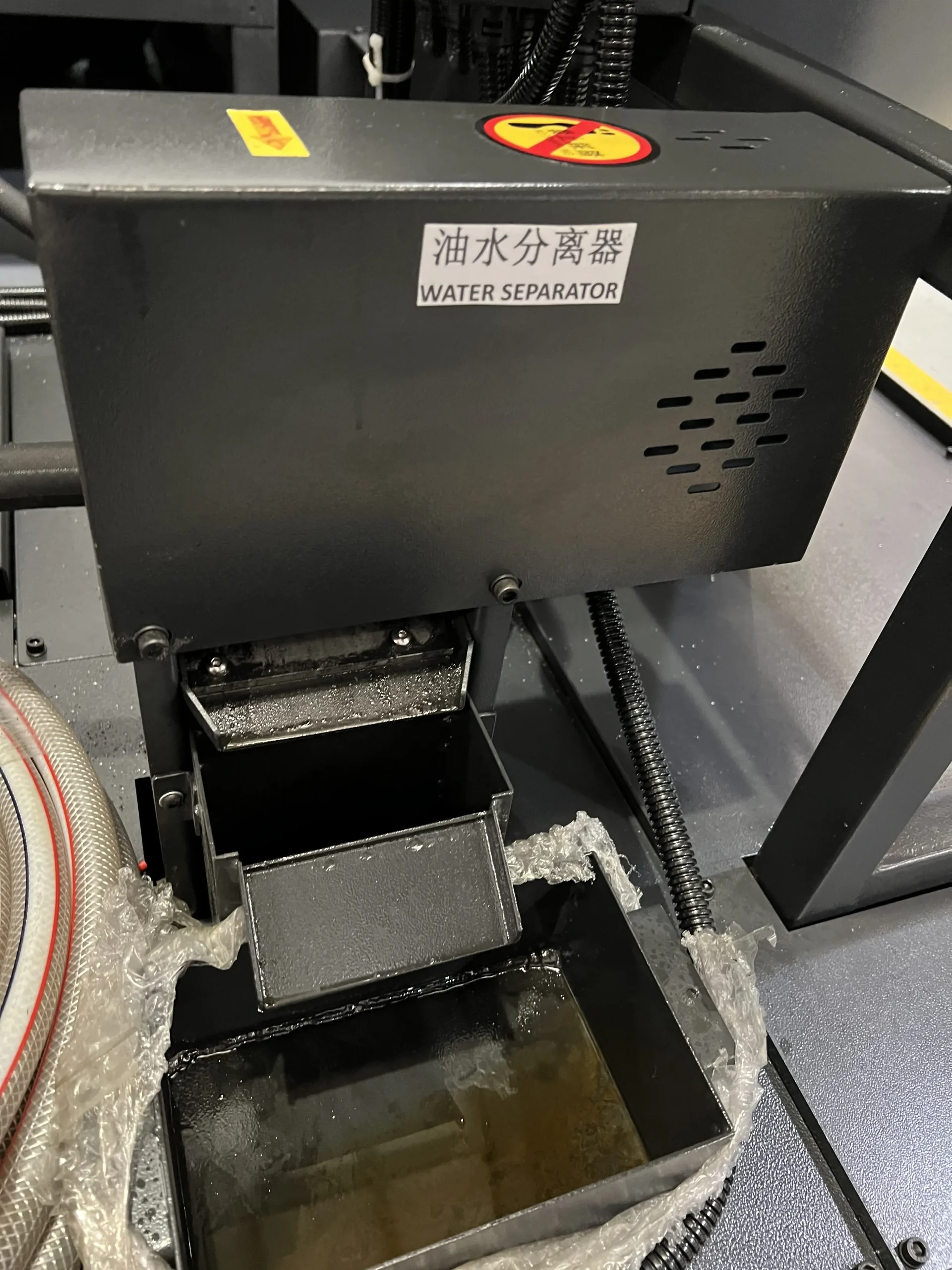

• Маслоотделитель (скиммер) для СОЖ
• Автоматическая централизованная система смазки
• Полная защита рабочей зоны
• Конвейер для удаления стружки ленточного типа с баком СОЖ

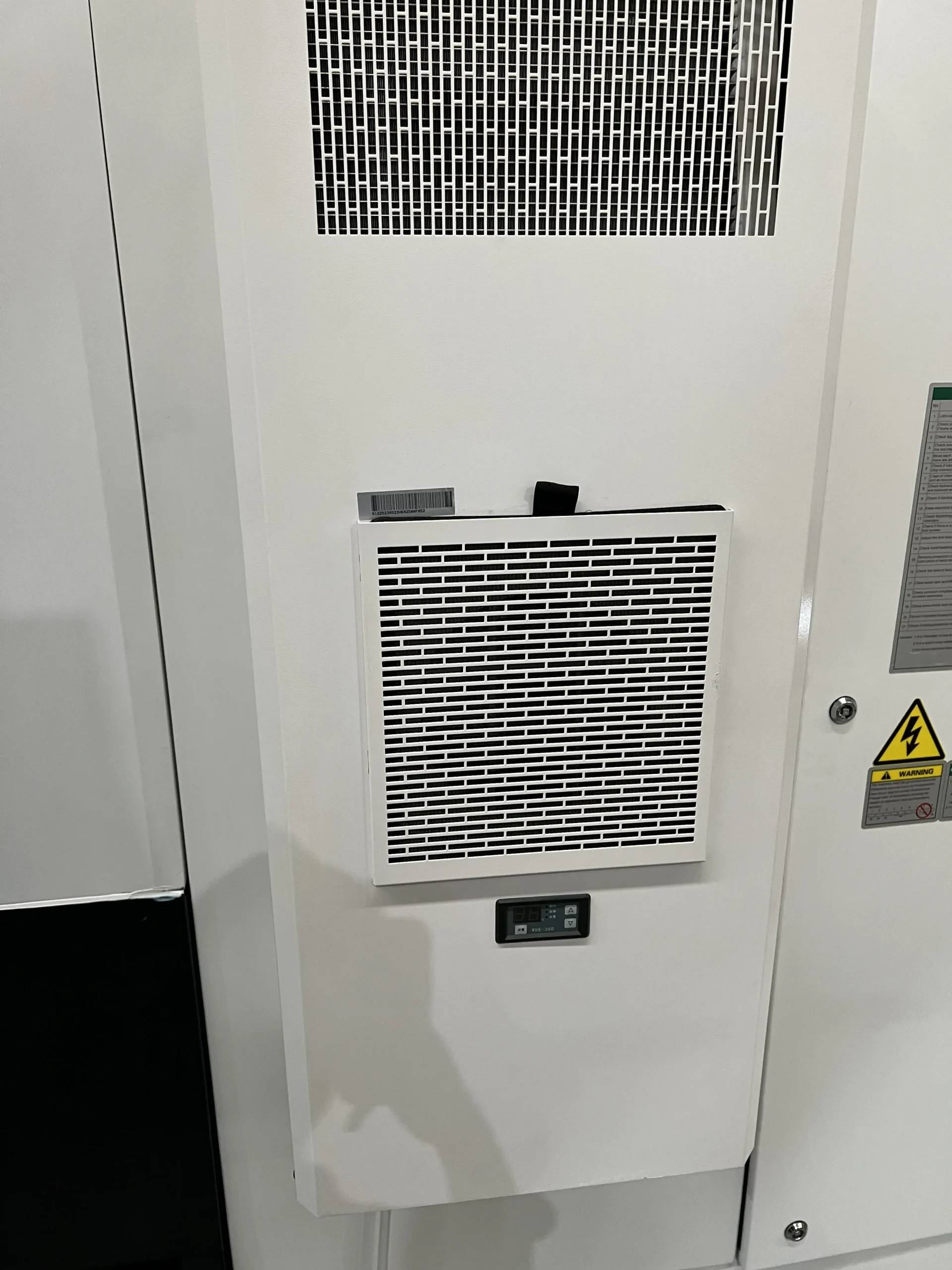

• Кондиционер электрошкафа

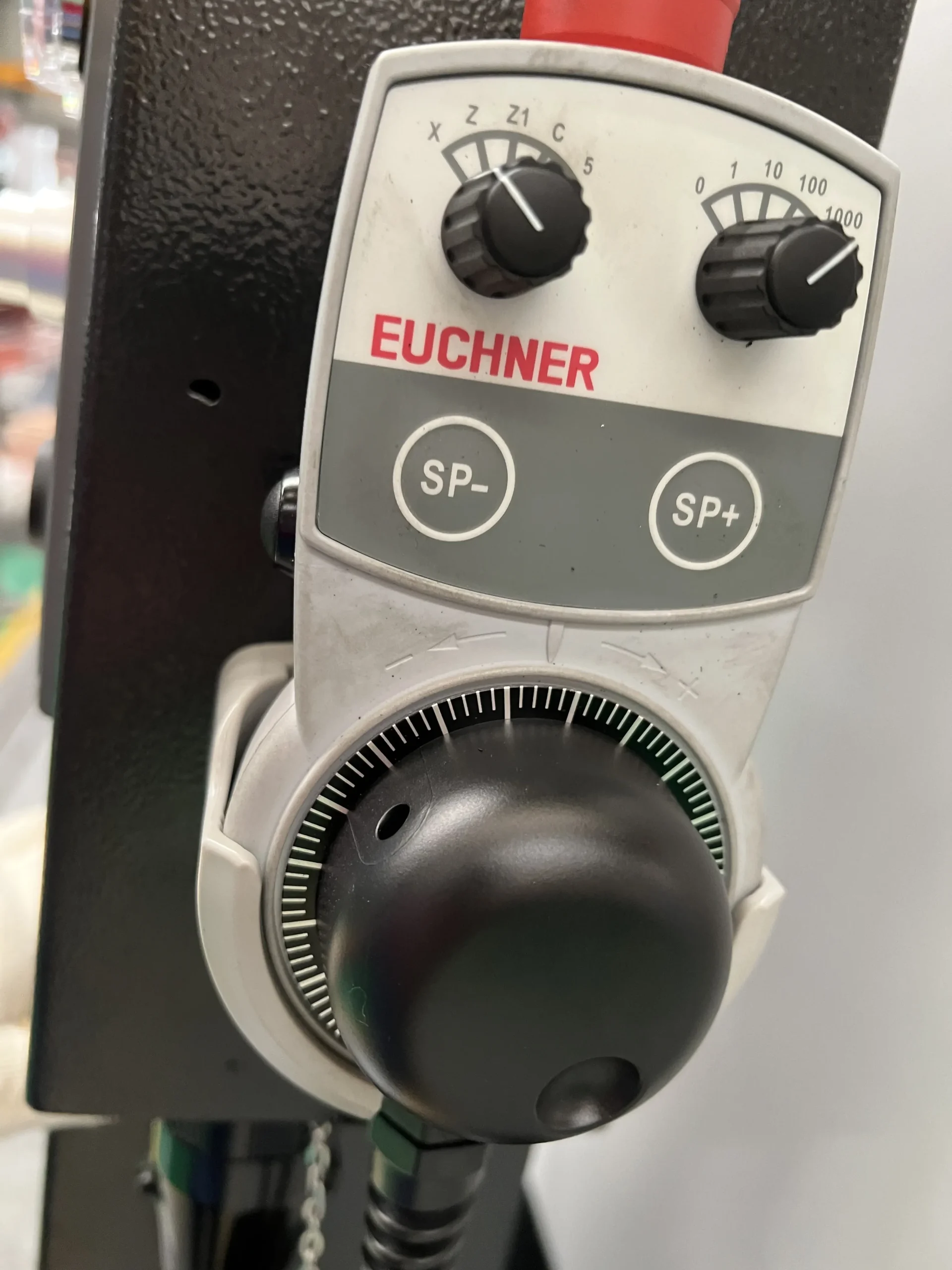

• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор

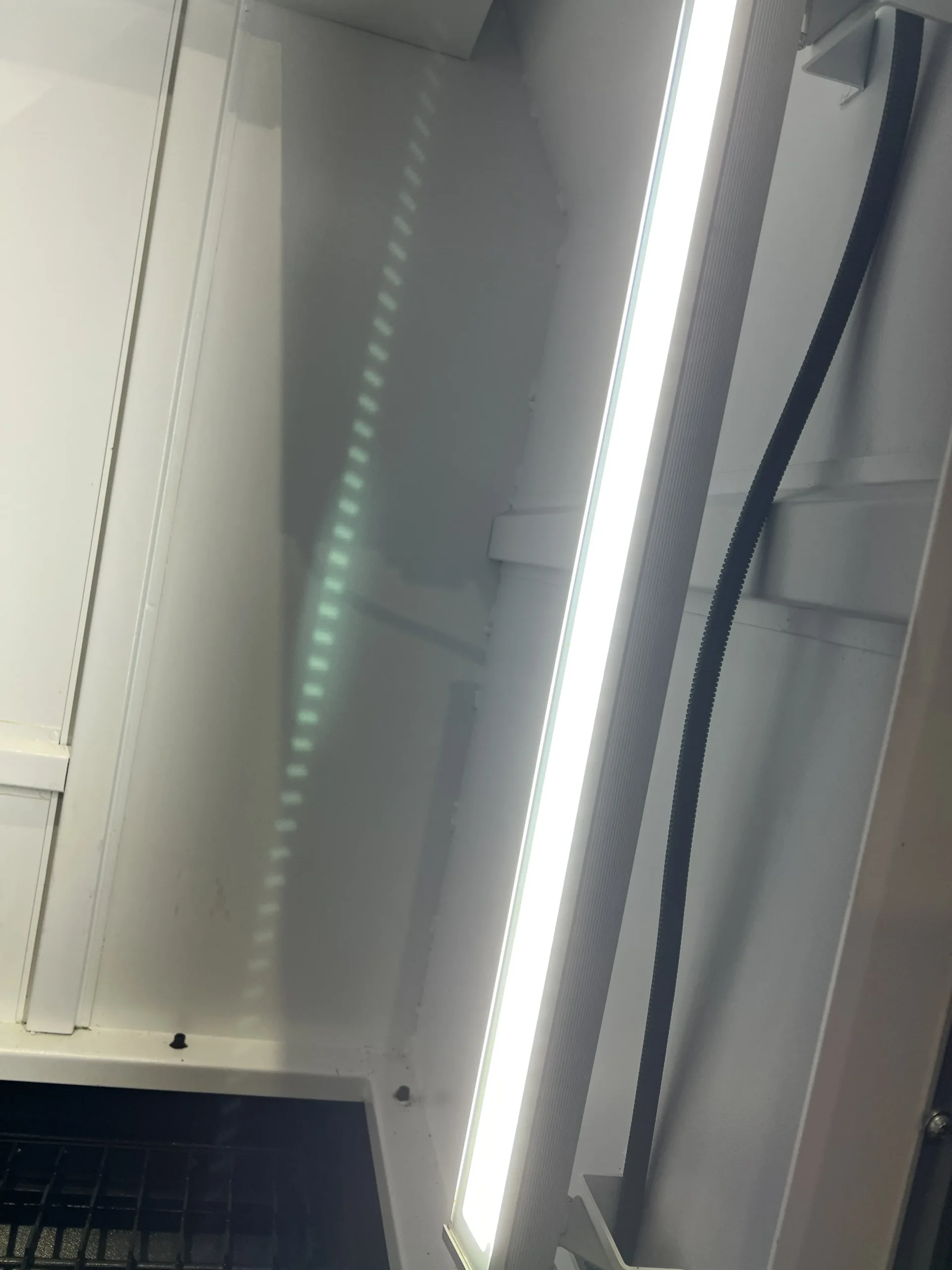

• Освещение рабочей зоны
• Индикация состояния станка
• Трансформатор
• Комплект документации

Дополнительная комплектация:

• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Система удаления масляного тумана
• Оптические линейки для осей X, Z
• 4–кулачковая планшайба, ø1250 мм, включая комплект каленых кулачков
• Система подачи СОЖ через шпиндель под давлением 20 бар

Технические характеристики
