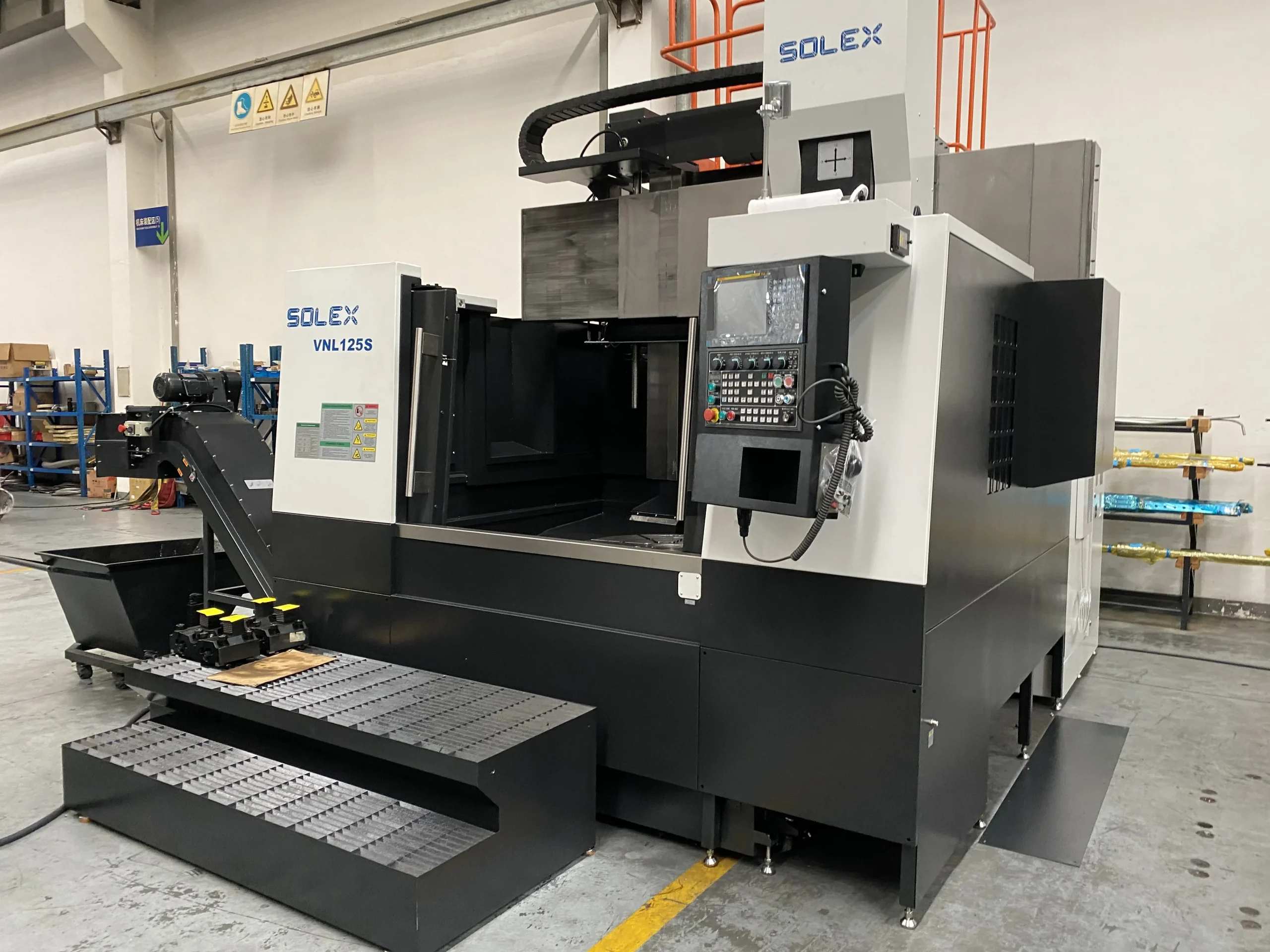

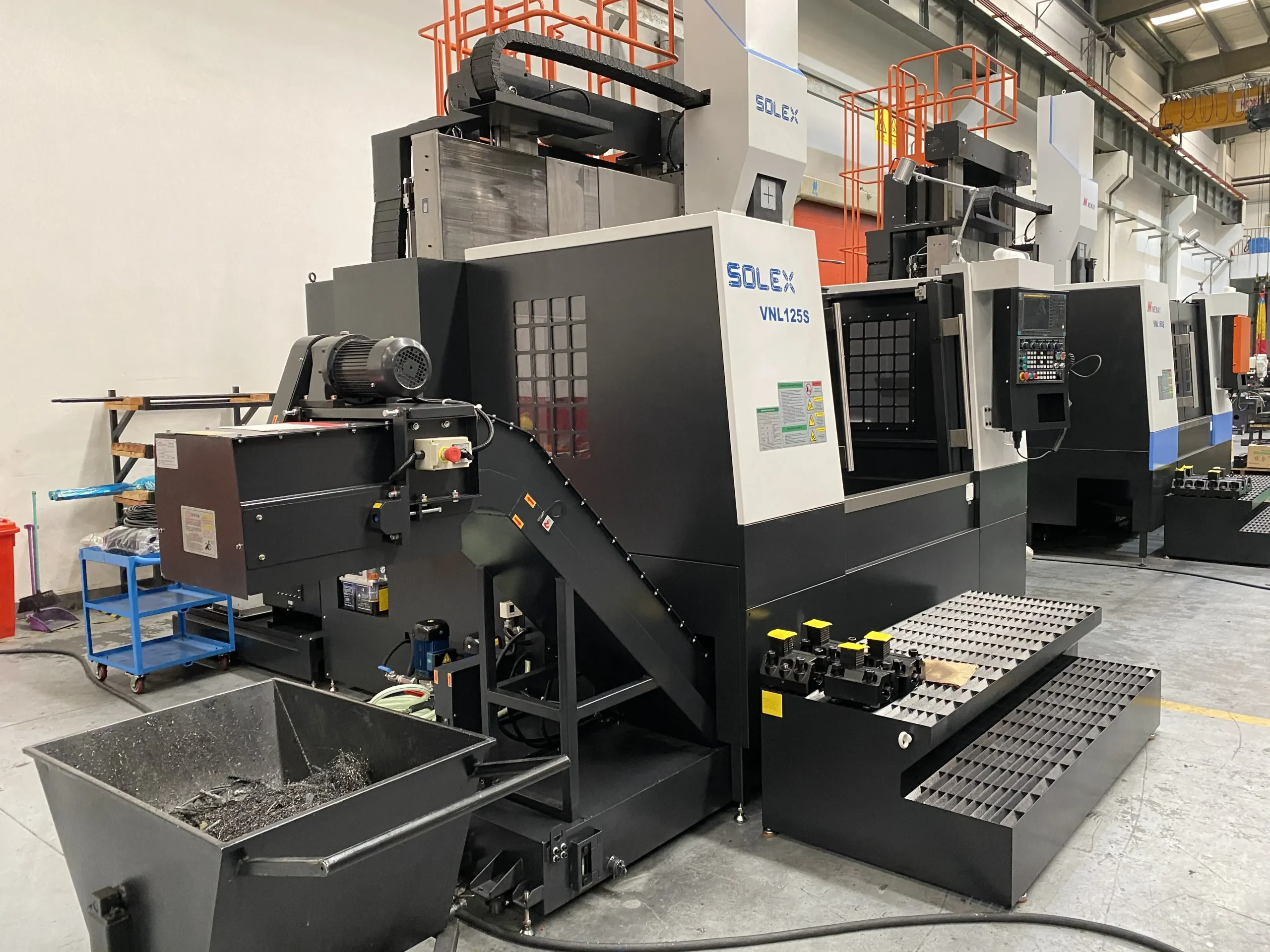

Токарно-карусельный станок с ЧПУ SVL1250TS, Solex, Китай

Преимущества и выгоды:

• Станок отличается большой массой (16 000 кг), а корпусные детали изготовлены цельнолитыми. Это обеспечивает ему высокую жесткость. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых режимах обработки и минимизирует вероятность термических деформаций.
• Для перемещения рабочих органов в вертикальном и поперечном направлении используются направляющие качения роликового типа HIWIN (Тайвань). Это снижает силу трения и износ во время работы станка и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования. Помимо этого, в конструкции станка предусмотрены плоскости прилегания, которые выполняют роль направляющих скольжения. Подобная комбинация направляющих обеспечивает стабильность резания и максимальную жесткость при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Подвижная траверса фиксируется гидрозажимами для обеспечения максимальной жесткости, стабильности процесса резания. Это позволяет вести обработку с оптимальным вылетом инструмента.
• Рабочий стол жестко установлен на двухрядный цилиндрический подшипник и на два упорных подшипника большого диаметра, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке.
• Для вращения шпинделя используется высокомоментный главный двигатель. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент для выполнения силовой обработки.
• Станок комплектуется 4-кулачковым механическим патроном с независимым ходом кулачков, что надежно закрепляет детали различной формы.
• Инструментальный система на 4 позиции с высокой жесткостью подходит для выполнения силовой обработки
• Для управления работой станка используют систему ЧПУ Siemens 828D с упрощенным программированием и симуляцией обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF (5) 10,4″ LCD
• Трансформатор
• Двухступенчатый редуктор ZF (Германия)
• Главный двигатель мощностью 30 кВт (CTB)

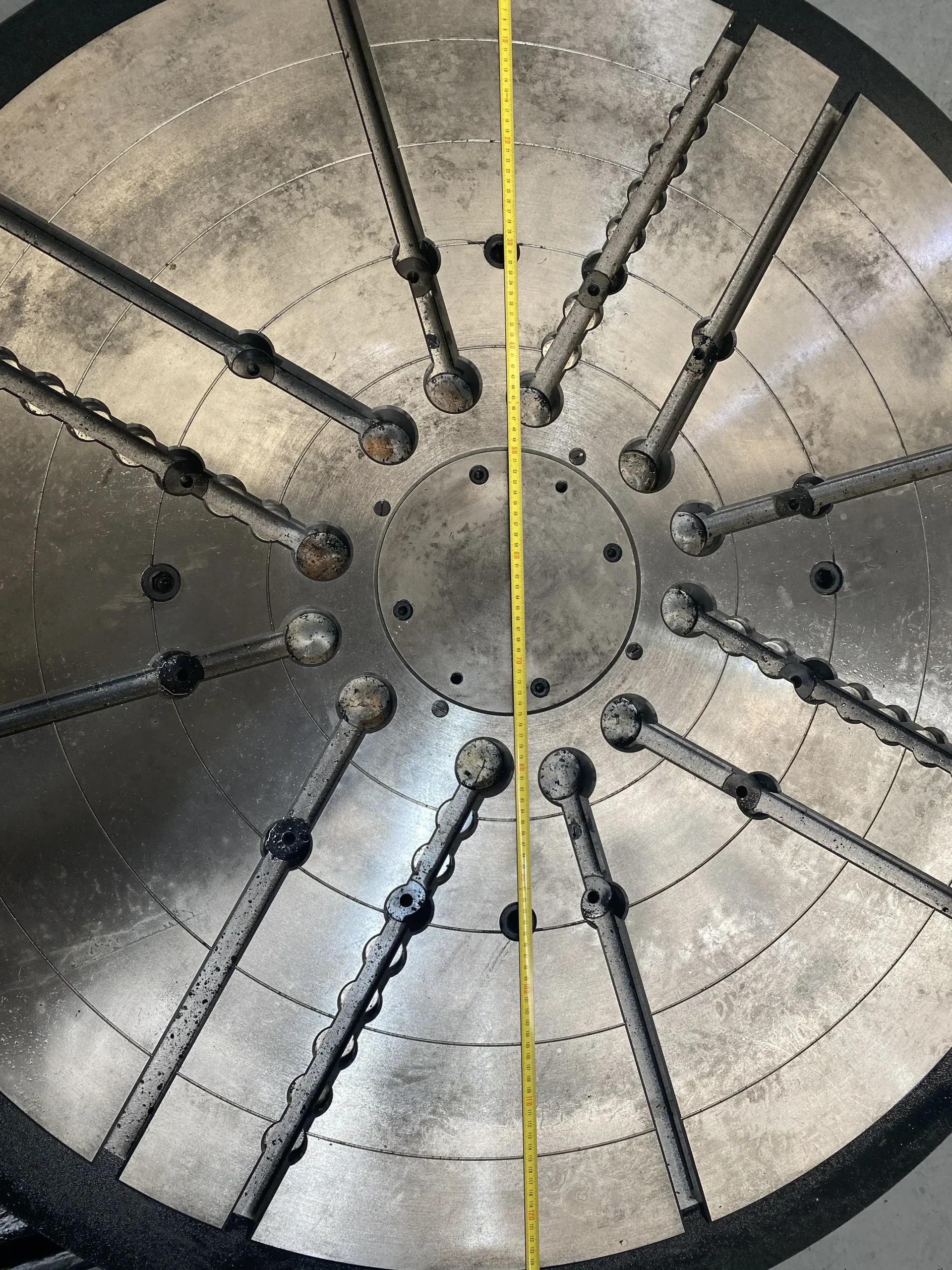

• 4–кулачковая планшайба, ø1000 мм, включая комплект каленых кулачков

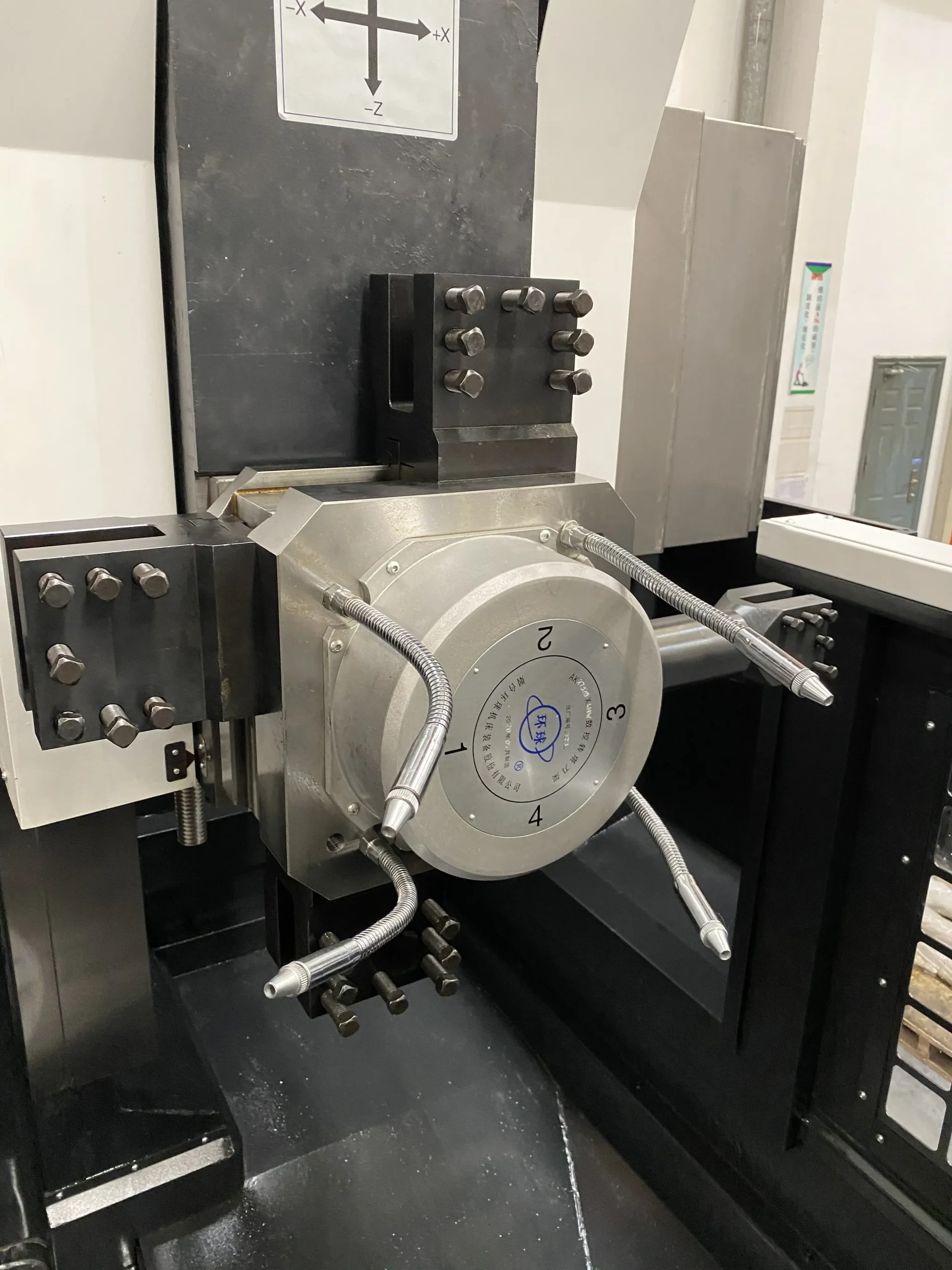

• 4-позиционная электрическая револьверная головка
• Револьверная головка на 4 инструментальных позиций;

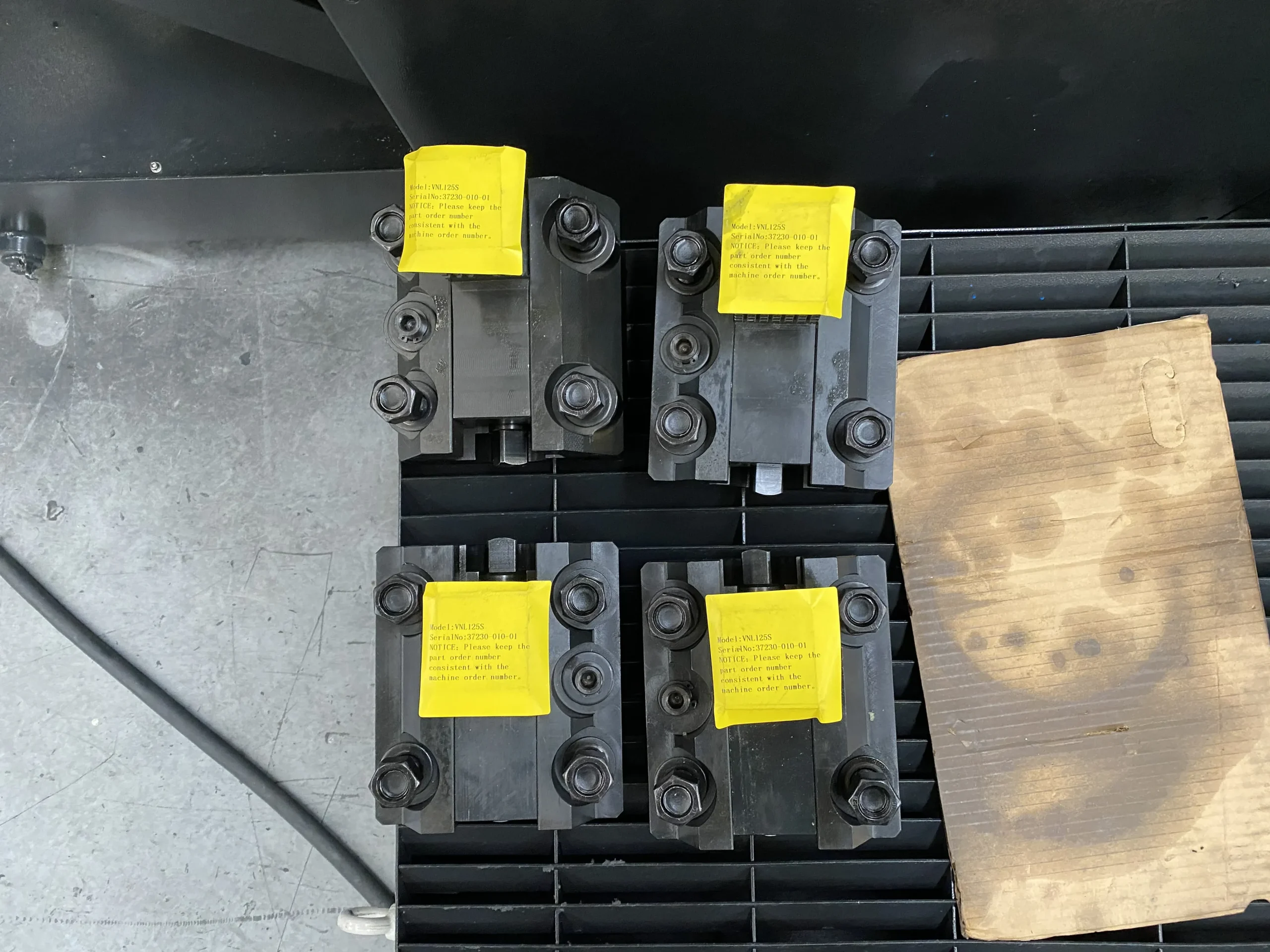

• Инструментальный блок для внутренней обработки, 25 × 25 мм – 1 шт.;
• Инструментальный блок для наружной обработки, 32 × 32 мм – 3 шт.
• Направляющие по осям X, Z комбинированные (качения + скольжения)

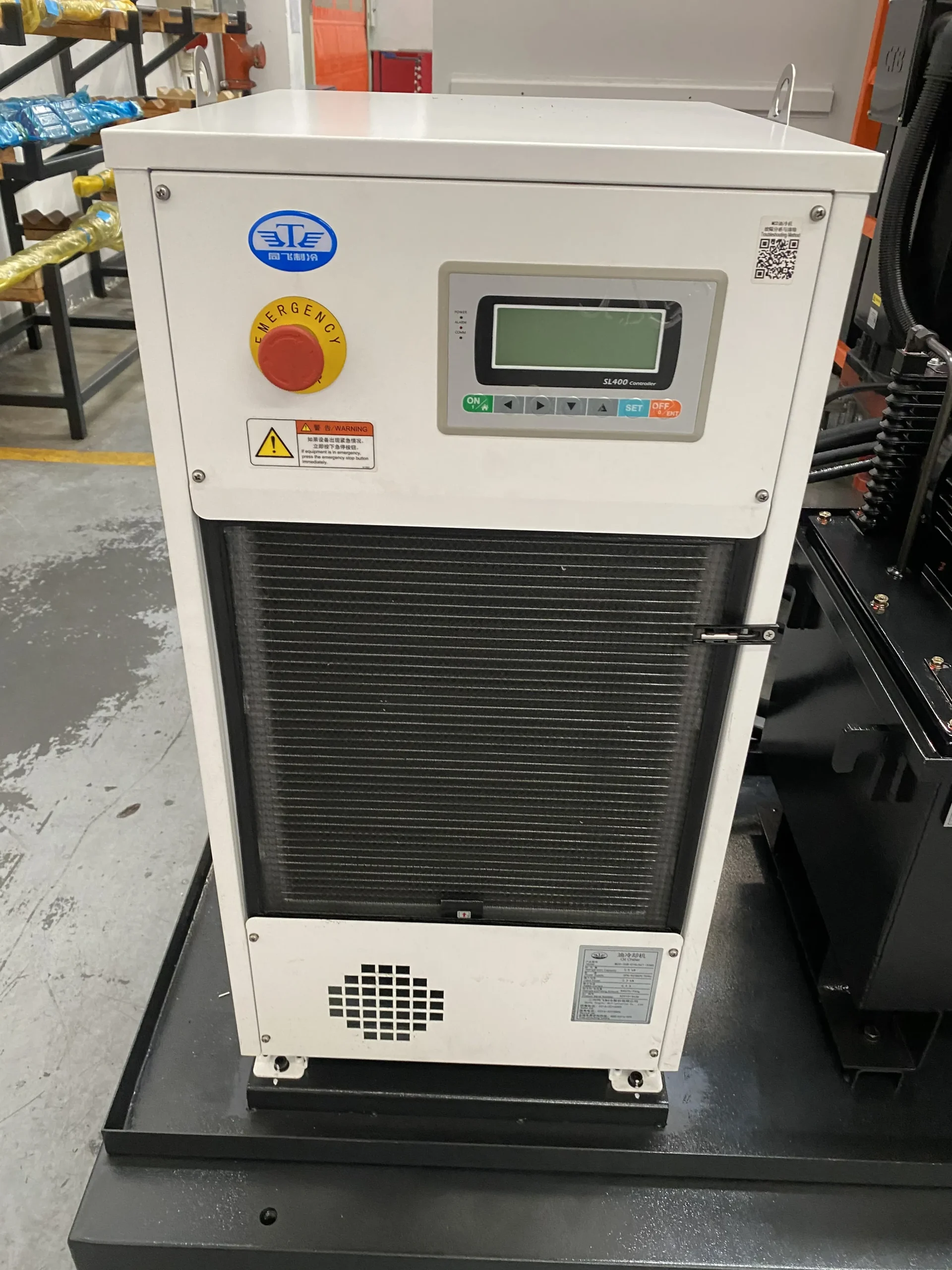

• Масляное охлаждение шпинделя
• Система обдува инструментальных блоков
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ

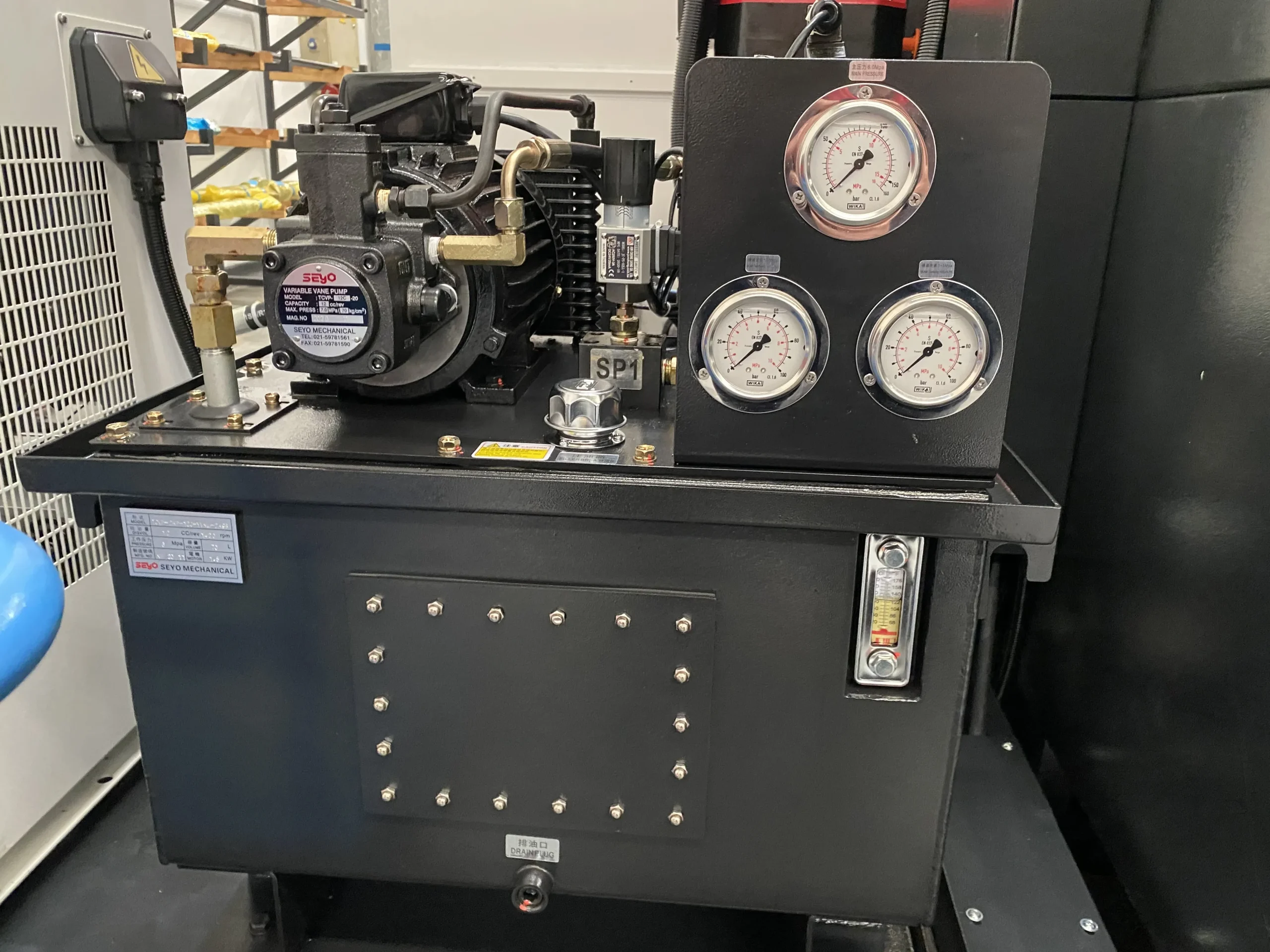

• Гидравлическая станция

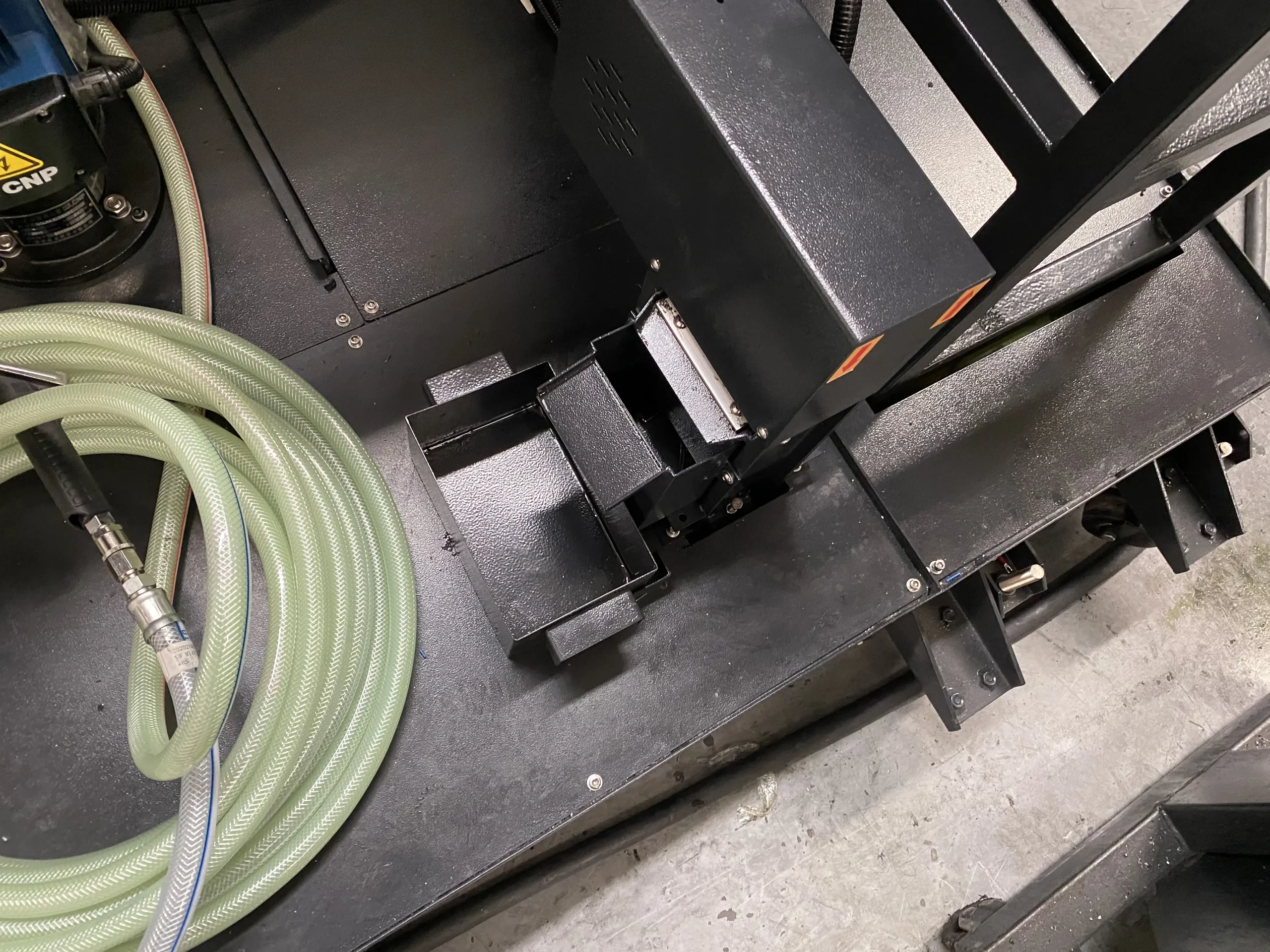

• Маслоотделитель (скиммер) для СОЖ
• Система подачи СОЖ в зону резания через гибкие патрубки

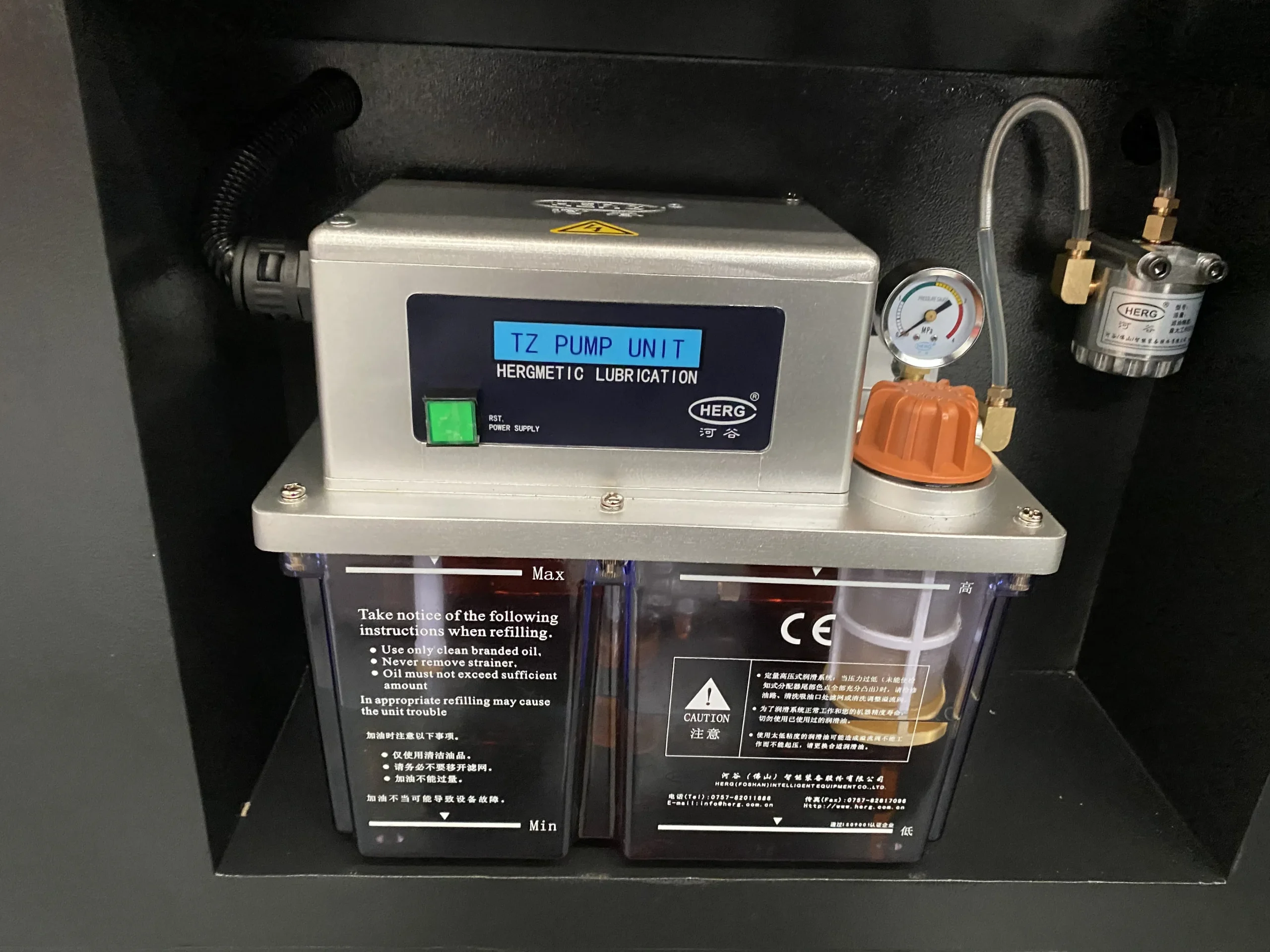

• Автоматическая централизованная система смазки
• Полная защита рабочей зоны
• Конвейер для удаления стружки ленточного типа с баком СОЖ

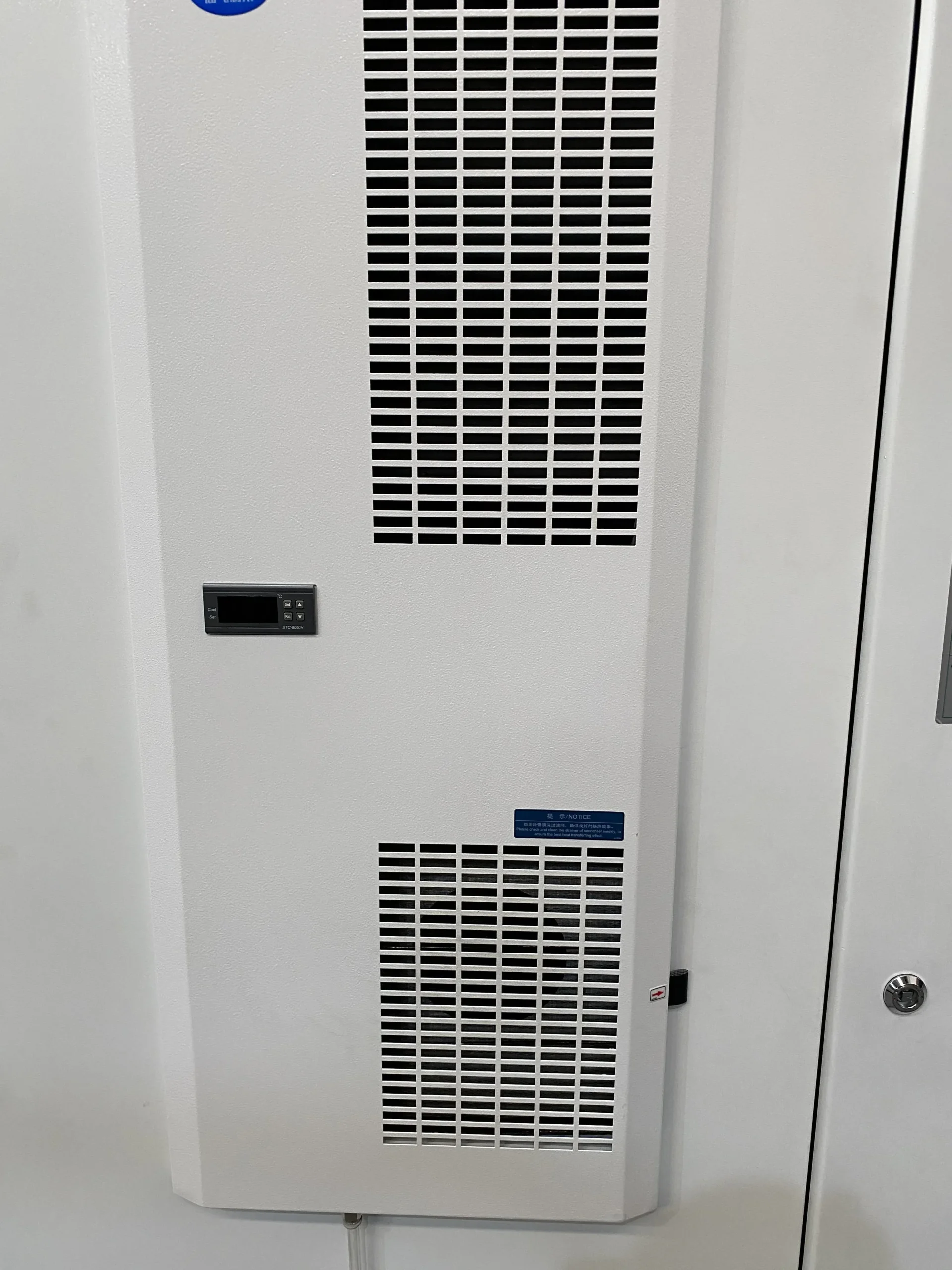

• Кондиционер электрошкафа
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка

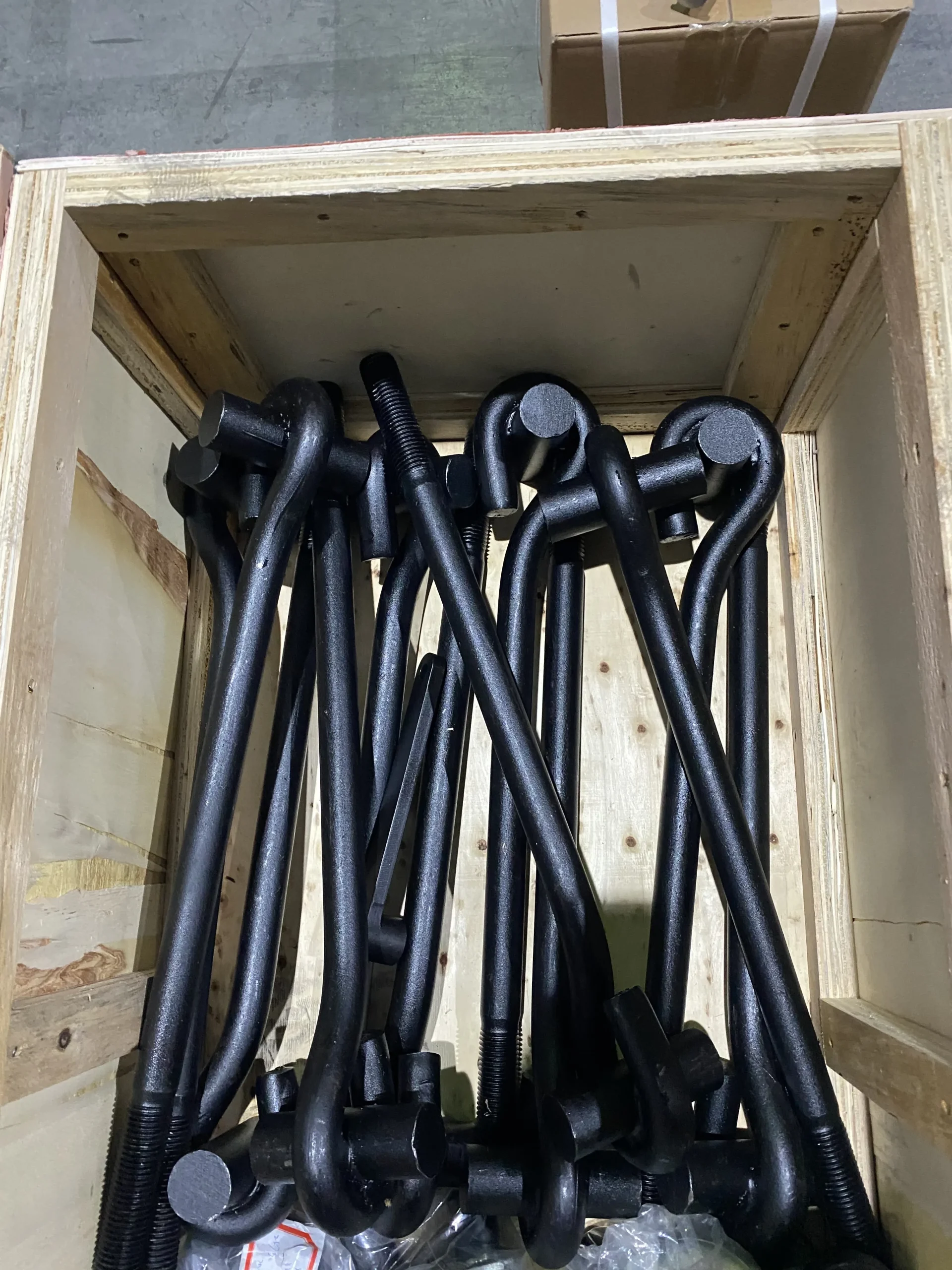

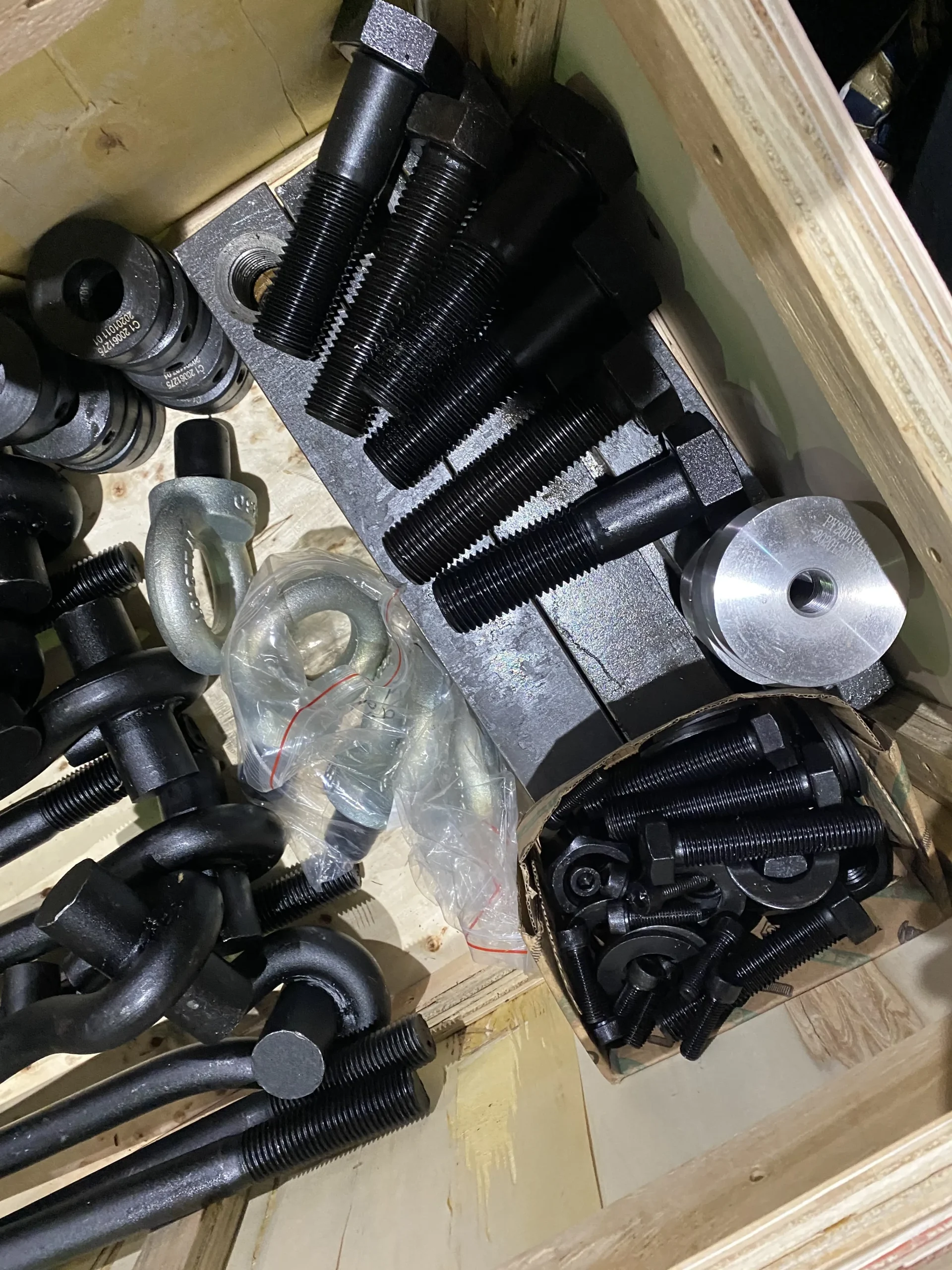

• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Комплект документации

Дополнительная комплектация:

• 4–кулачковая планшайба, ø1250 мм, включая комплект каленых кулачков
• Маслоотделитель (скиммер) для СОЖ
• Оптические линейки на оси X/Z

Технические характеристики
