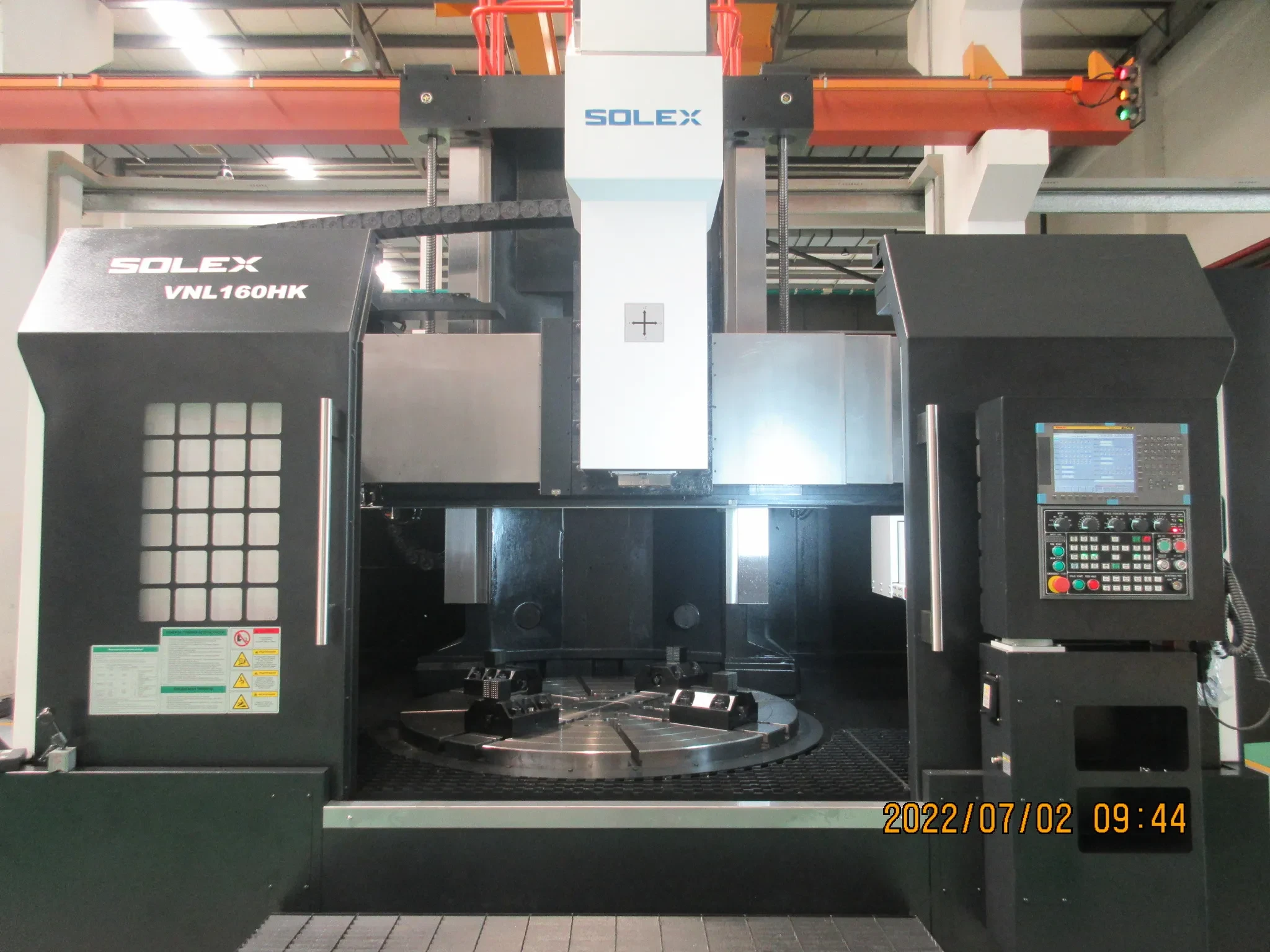

Токарно-карусельный станок с ЧПУ SVL1600C, Solex, Китай

Преимущества и выгоды:

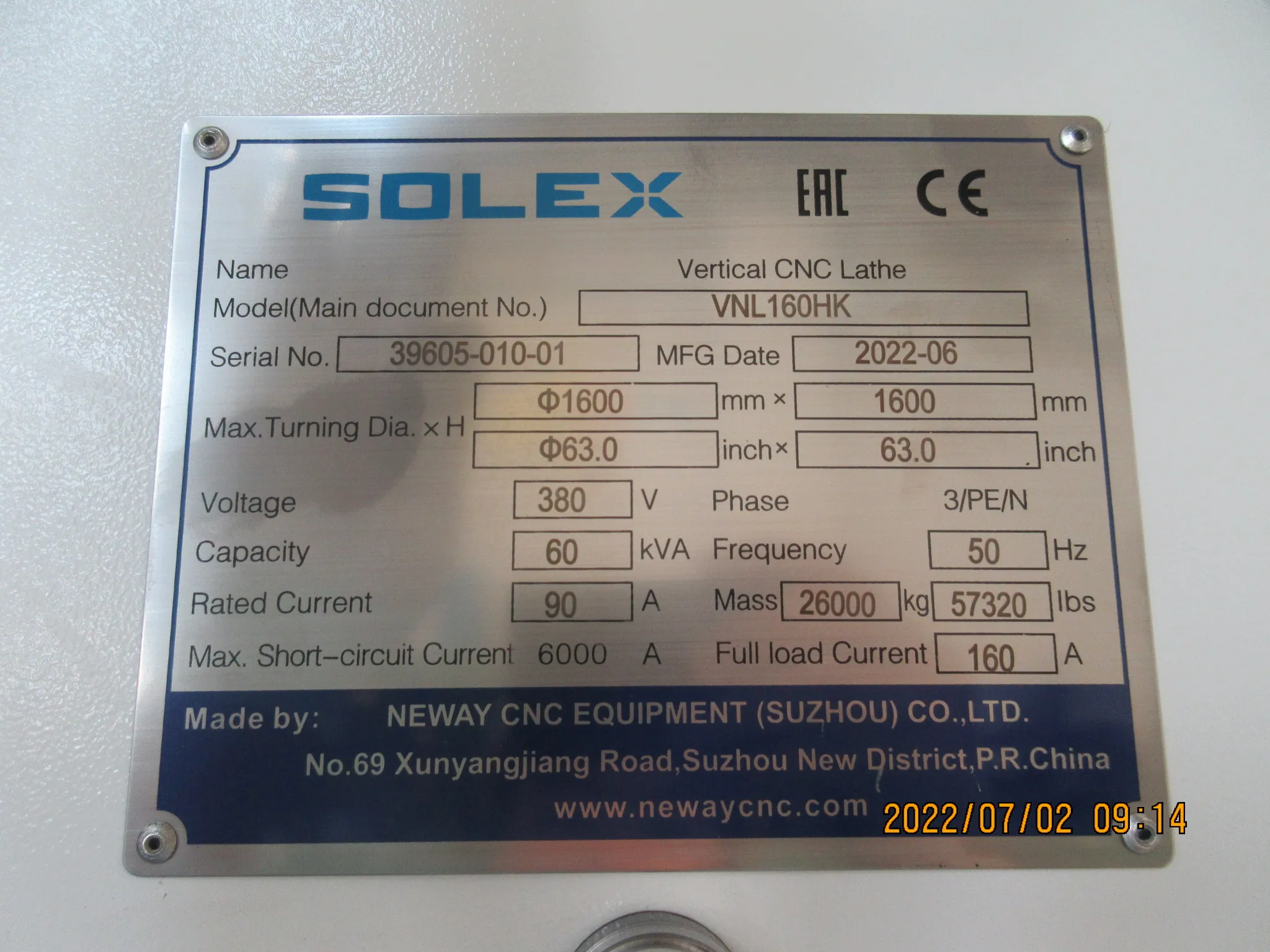

• Станок отличается большой массой (26 000 кг), а станина, колонны (чугунное основание) изготовлены цельнолитыми. Это обеспечивает ему высокую степень жесткости. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых режимах резания и минимизирует вероятность термических деформаций.
• Для перемещения рабочих органов в вертикальном и поперечном направлении используются направляющие качения роликового типа HIWIN (Тайвань). Это снижает силу трения и износ во время работы станка и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования. Помимо этого, в конструкции станка предусмотрены плоскости прилегания, которые выполняют роль направляющих скольжения. Подобная комбинация направляющих обеспечивает стабильность резания и максимальную жесткость при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Подвижная траверса фиксируется гидрозажимами для обеспечения максимальной жесткости, стабильности процесса резания. Это позволяет вести обработку с оптимальным вылетом инструмента.

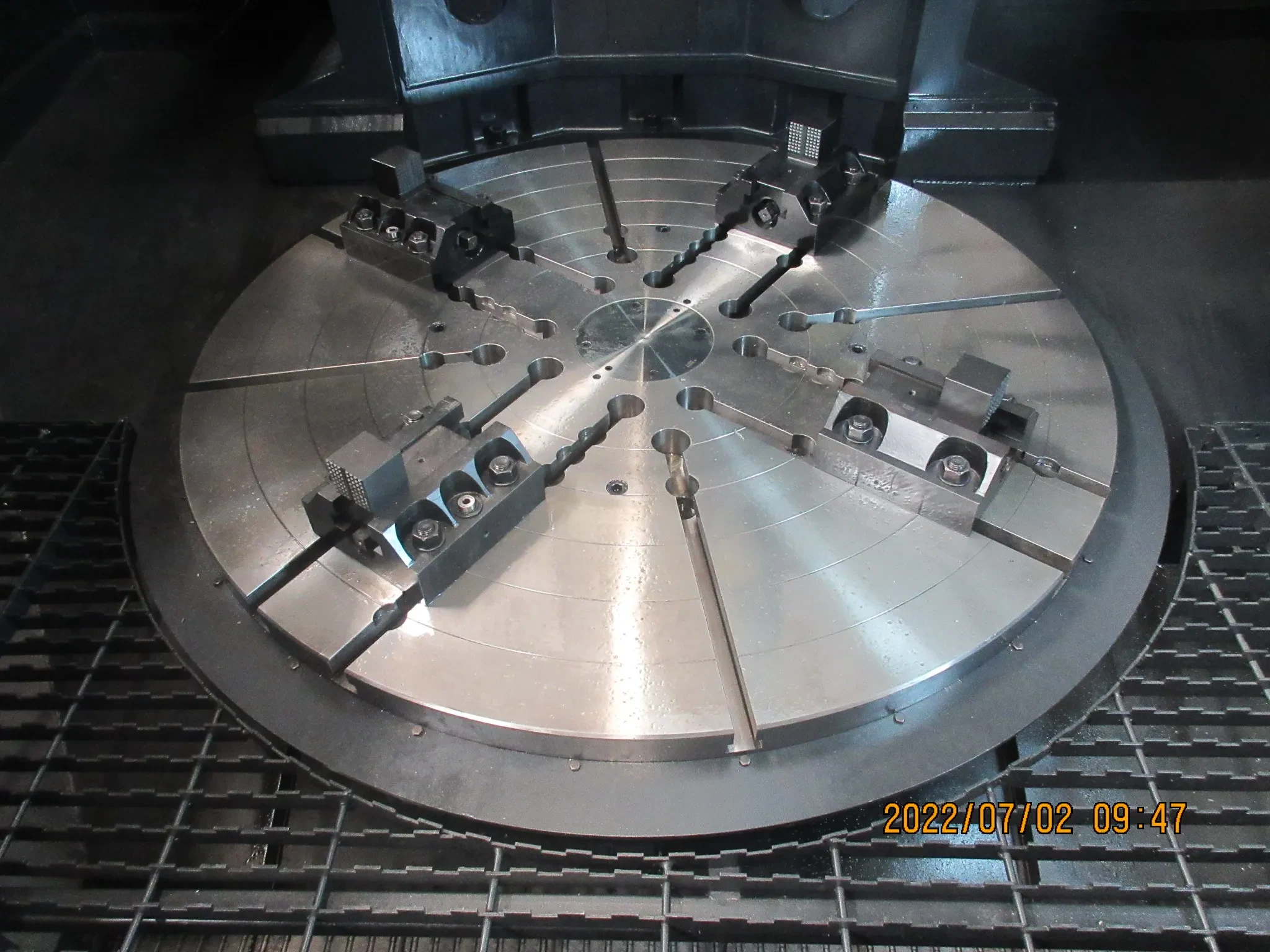

• Рабочий стол (планшайба Ø1600мм) жестко установлен на двухрядный цилиндрический подшипник и на два упорных подшипника большого диаметра, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке.

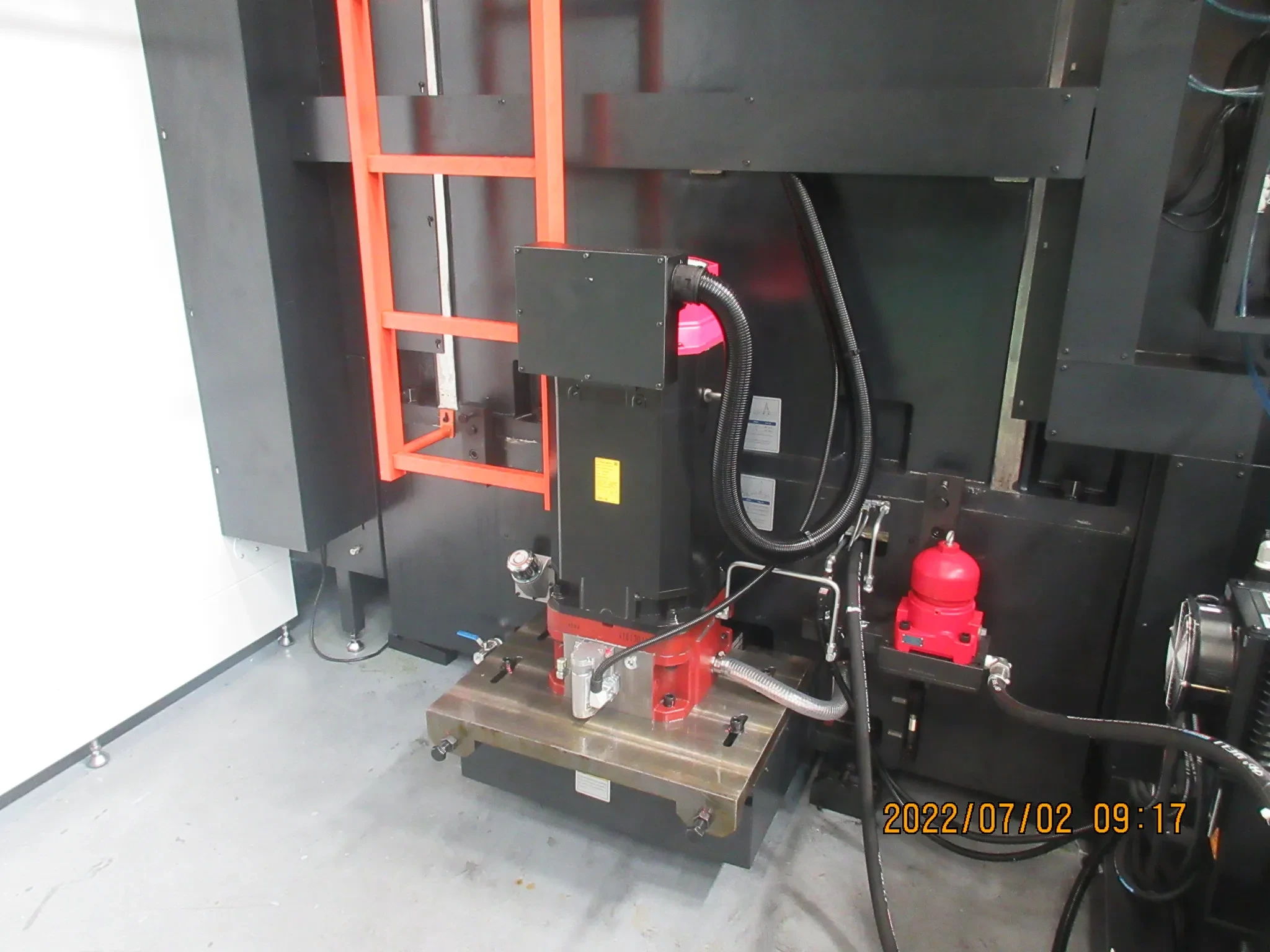

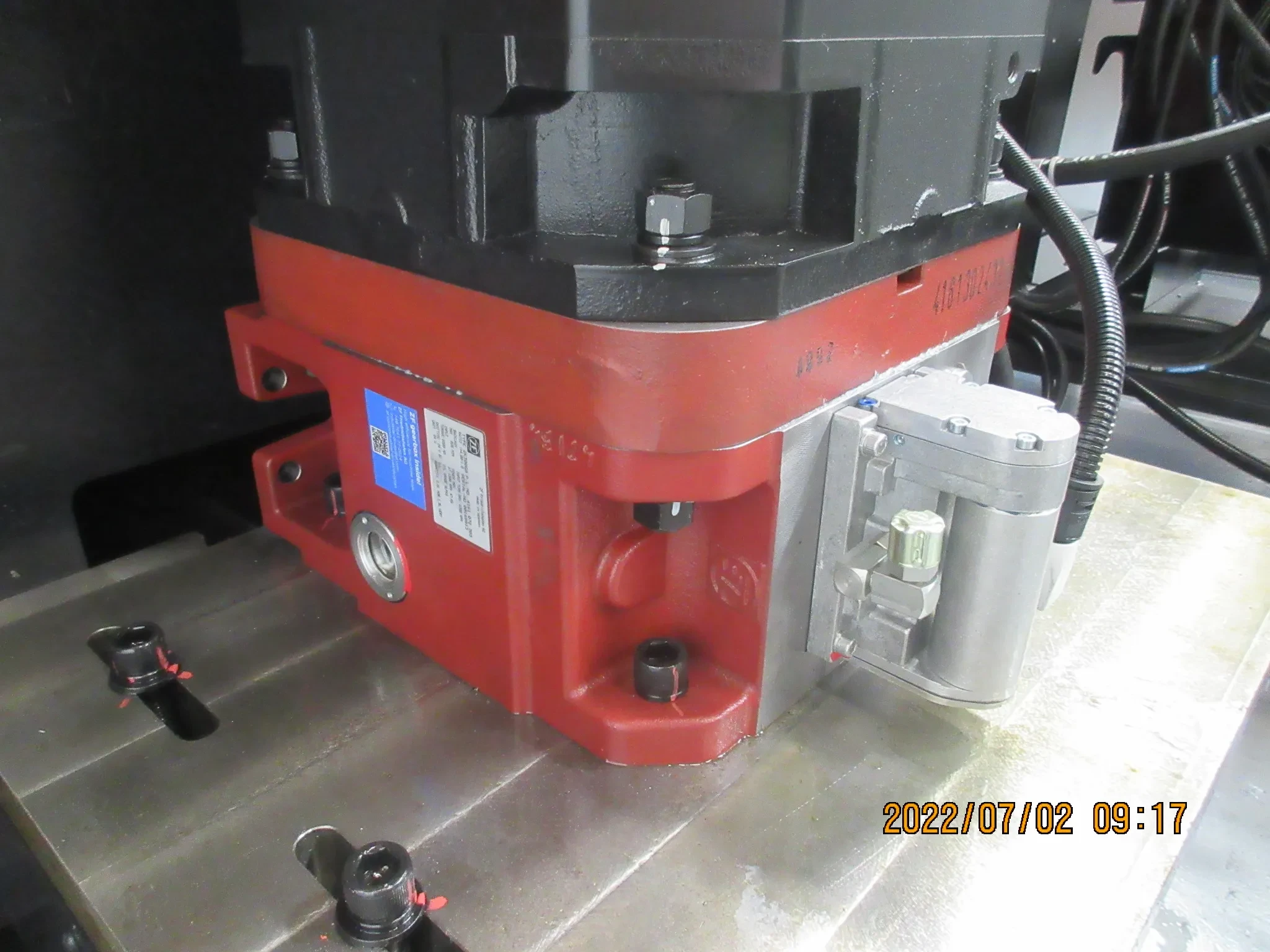

• Для вращения шпинделя используется высокомоментный главный двигатель. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент для выполнения силовой обработки.
• Станок комплектуется 4-кулачковым механическим патроном с независимым ходом кулачков, что надежно закрепляет детали различной формы.
• Инструментальный магазин на 8 позиций служит для обработки деталей любой сложности.
• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS с программированием и симуляцией обработки Manual Guide i, что значительно упрощает работу операторов и наладчиков. Новые УП можно отработать прямо на рабочем месте, выявить вероятные ошибки в траекториях перемещений.

Стандартна комплектация:

• Система ЧПУ Fanuc 0i-TF (3) Plus, 10,4” LCD + 2 Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ: М30 – автоматическое отключение
• Привод шпинделя через 2-ступенчатый планетарный редуктор

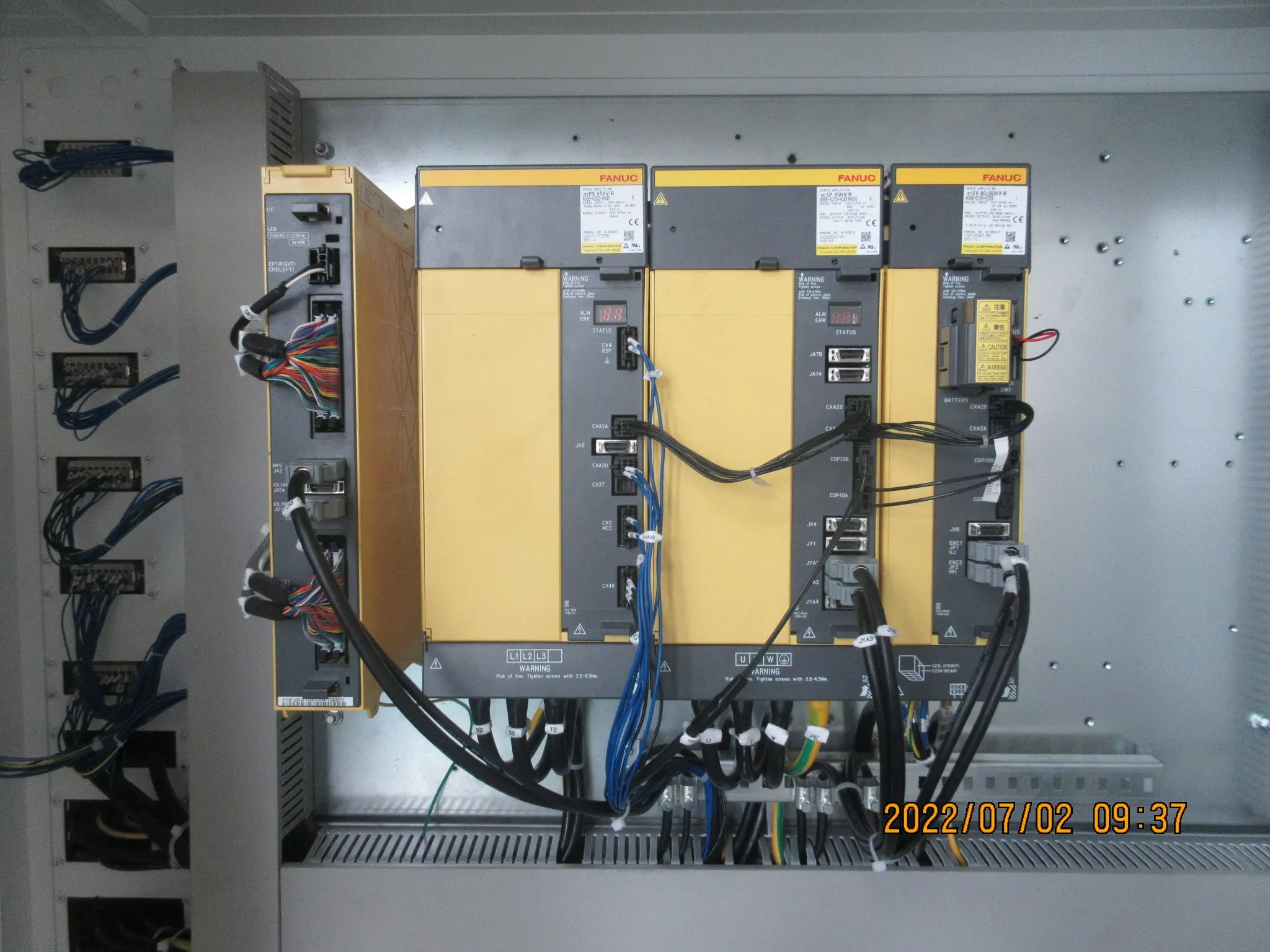

• Главный серводвигатель мощностью (пост. / 30 мин.) 37 / 45 кВт (Fanuc)

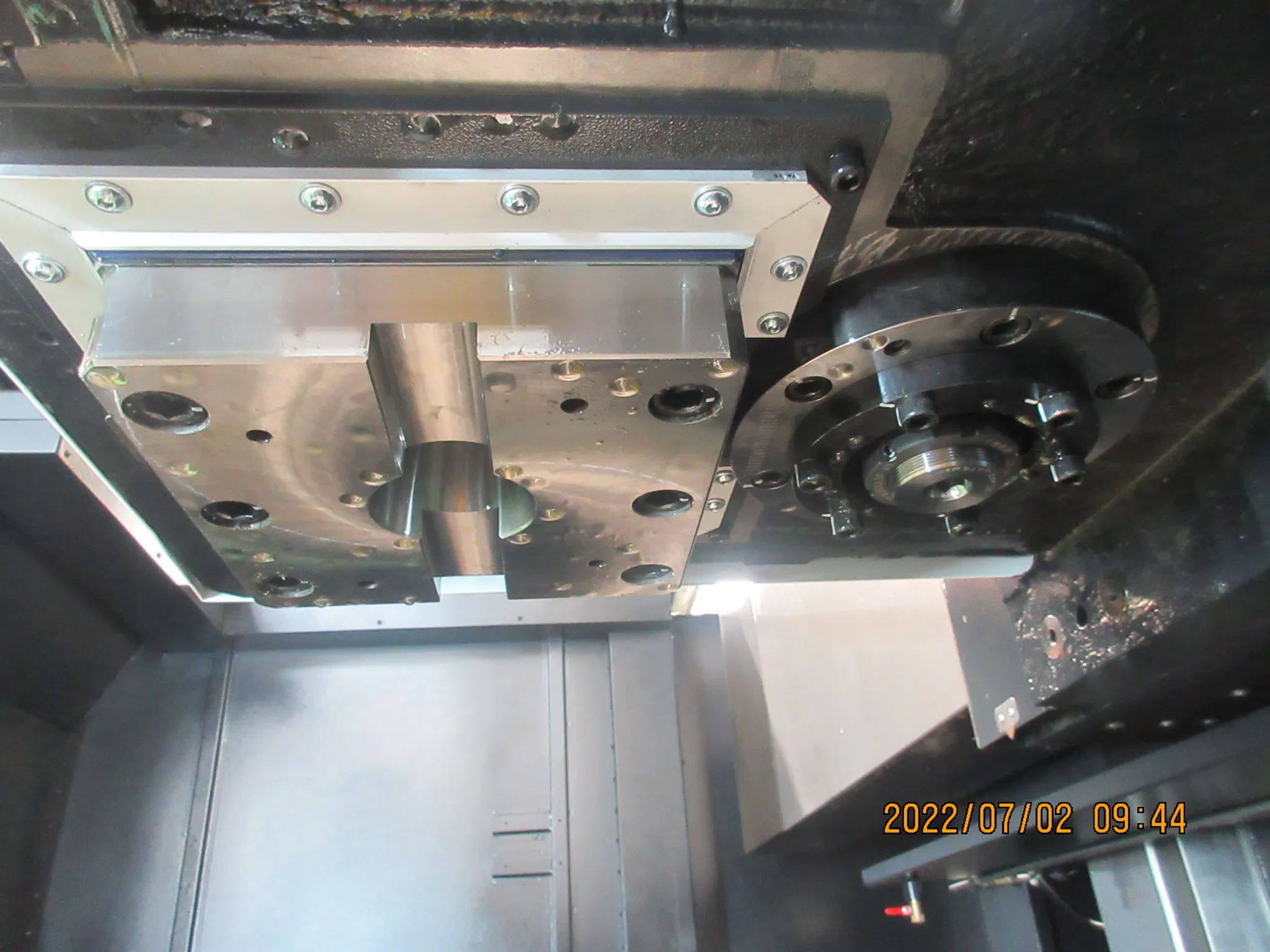

• Ползун сечением 220 × 220 м
• 4–кулачковая ручная планшайба, ø1250мм

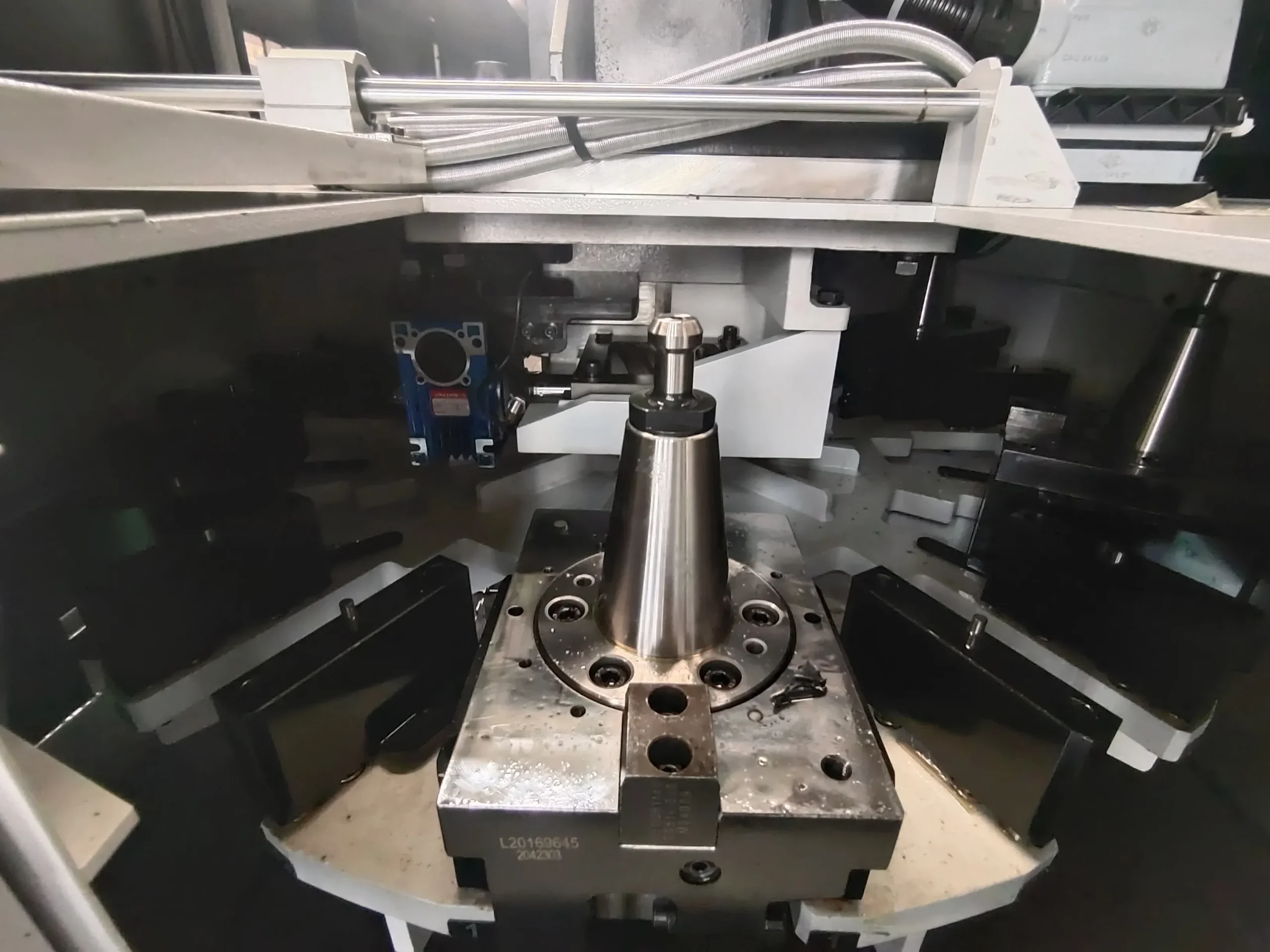

• Система автоматической смены инструмента с магазином на 12 позиций
• Инструментальный блок для наружной обработки, макс. сечение резцов 32 × 32 мм, длина 160 мм – 3 шт.
• Инструментальный блок для внутренней обработки, макс. сечение резцов 25 × 25 мм, длина 200 мм – 1 шт.
• Охлаждение шпинделя масляное
• Система обдува инструментальных блоков
• Пистолет для подачи сжатого воздуха
• Пистолет подачи СОЖ

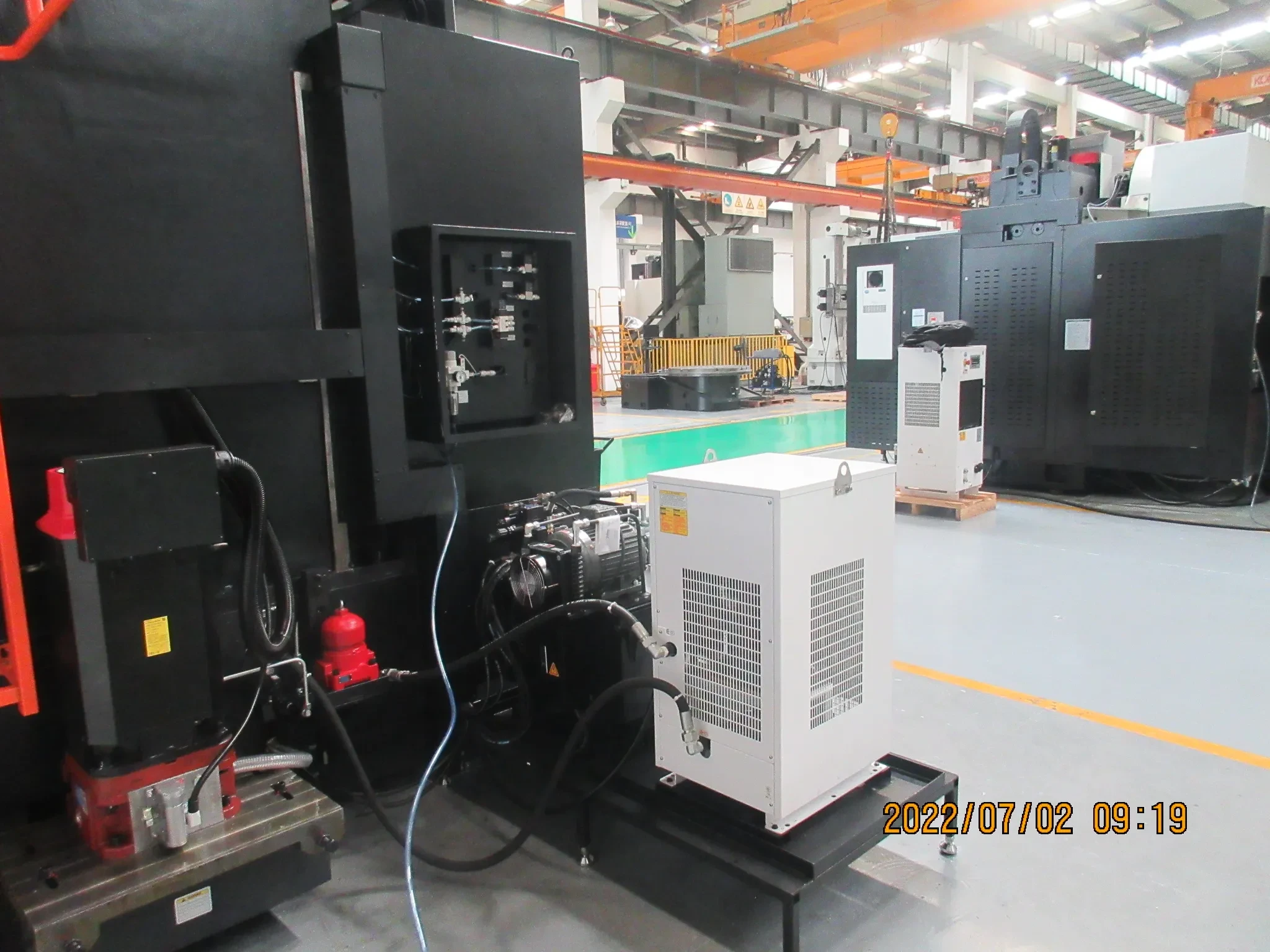

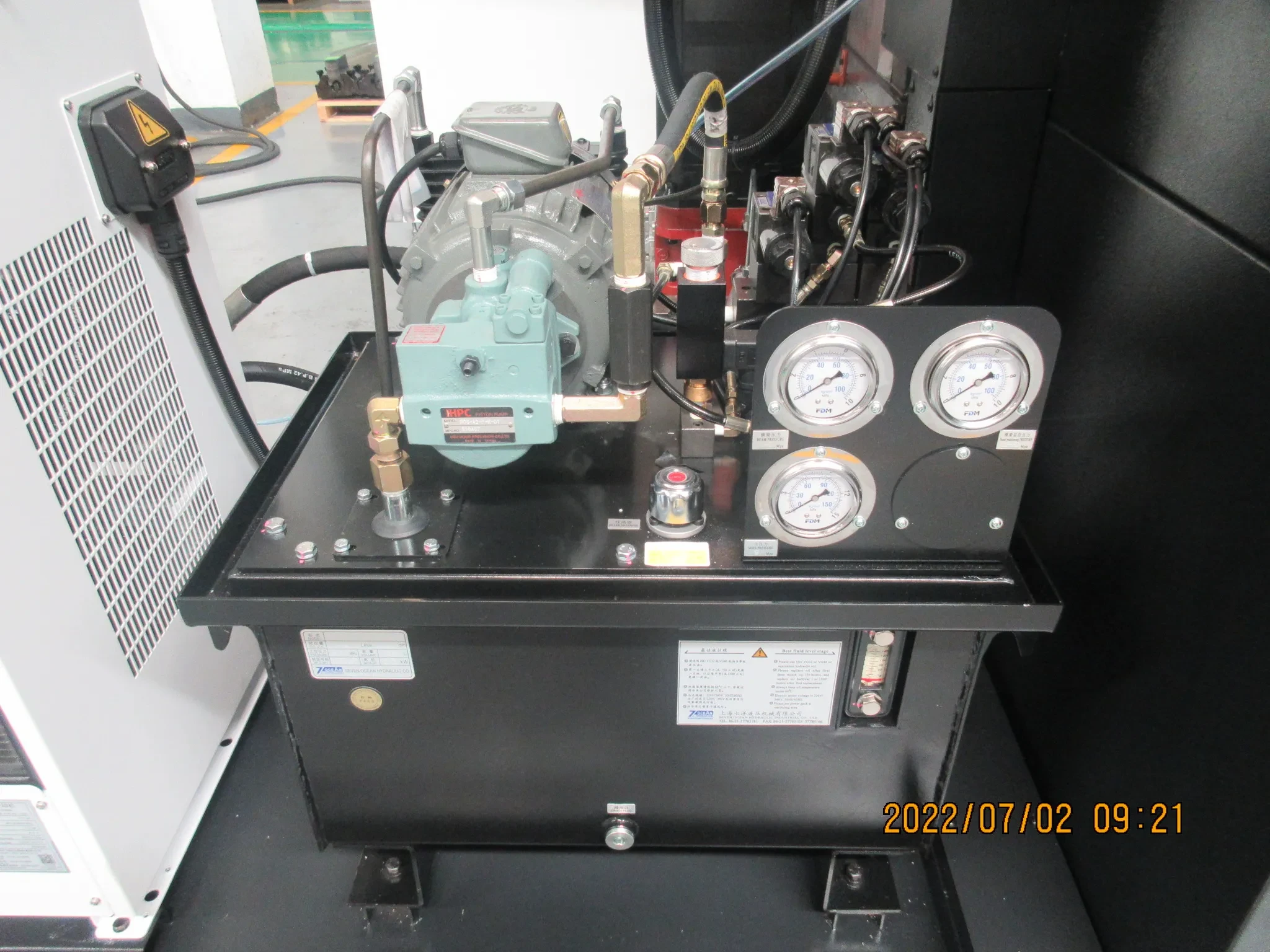

• Гидравлическая станция
• Система подачи СОЖ
• Система охлаждения бака СОЖ с поддержанием постоянной температуры

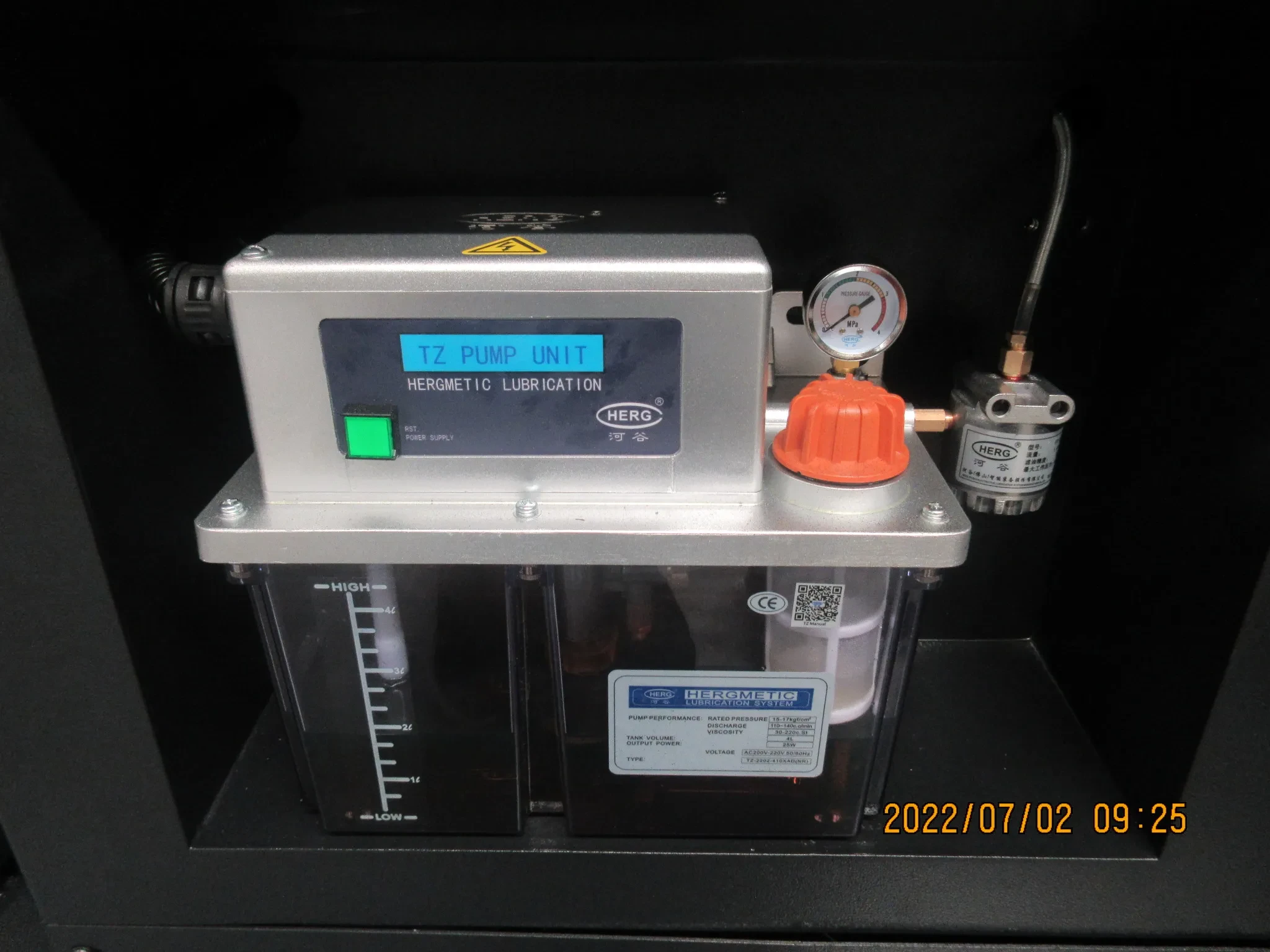

• Автоматическая централизованная система смазки
• Полузакрытая защита рабочей зоны
• Блокировка дверей

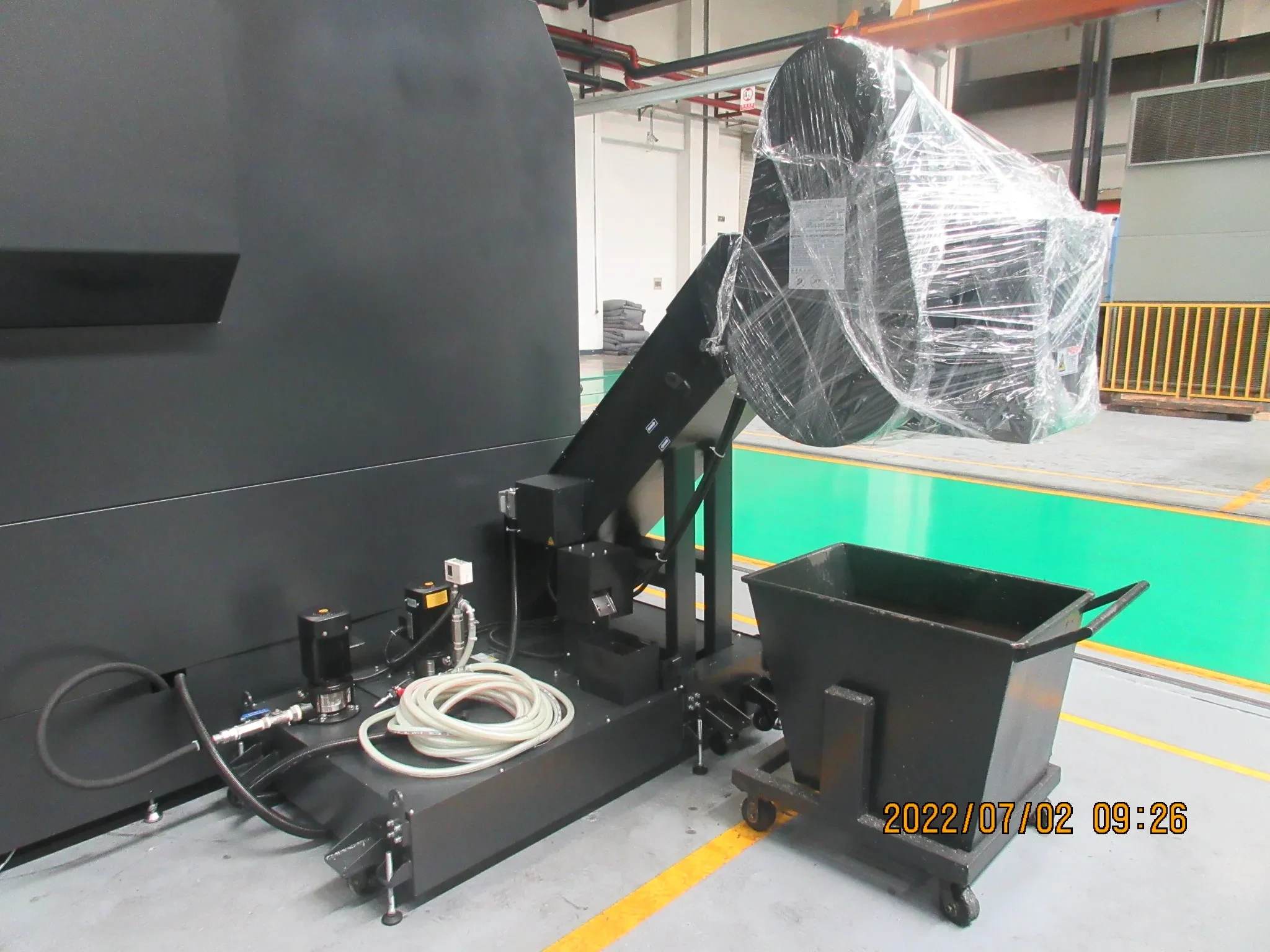

• Конвейер для удаления стружки ленточного типа с баком СОЖ

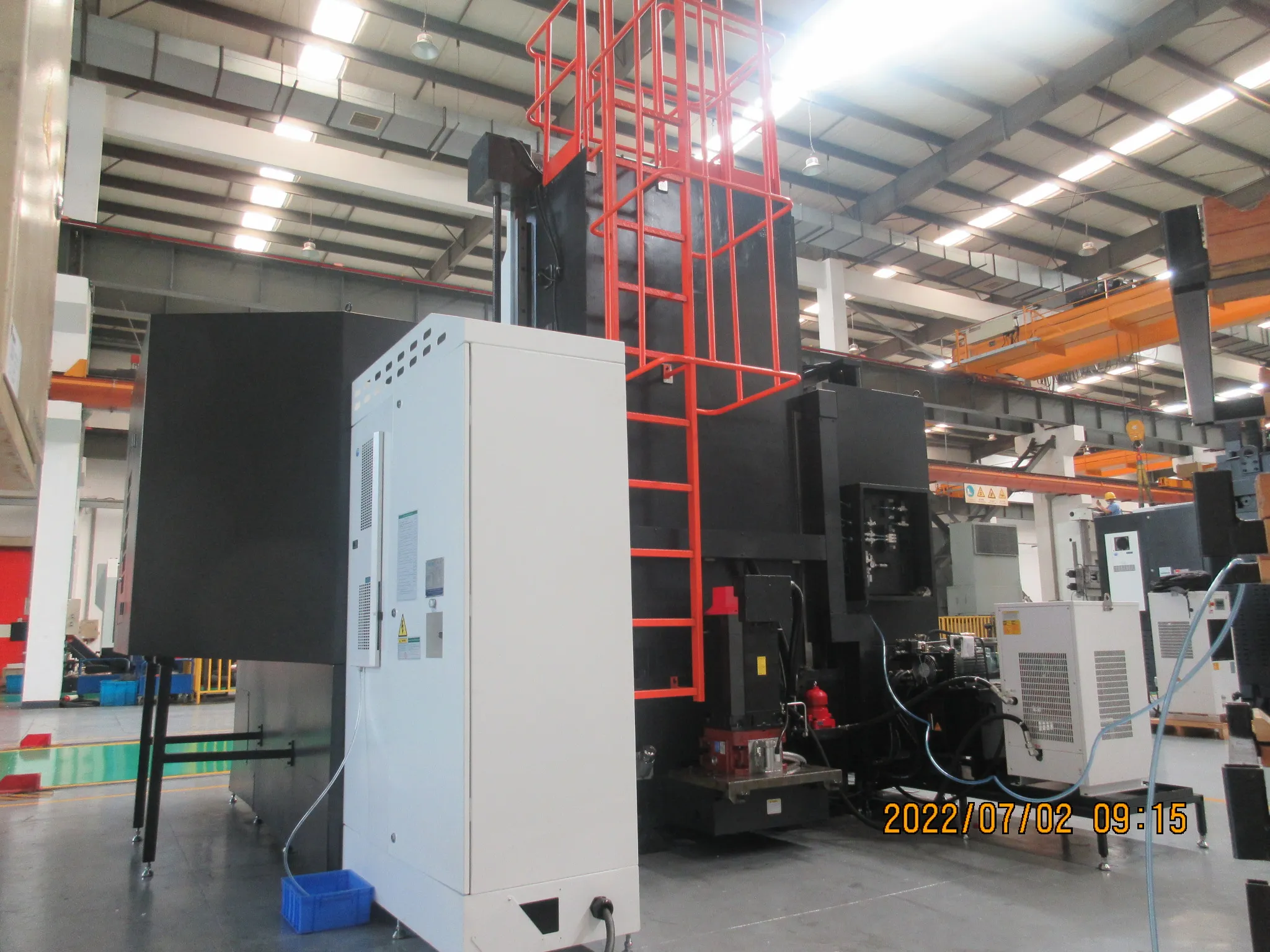

• Кондиционер электрошкафа
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Трансформатор
• Комплект документации

Дополнительная комплектация:

• 4–кулачковая ручная планшайба, ø1600 мм
• Подача СОЖ через инструмент под высоким давлением 10 бар

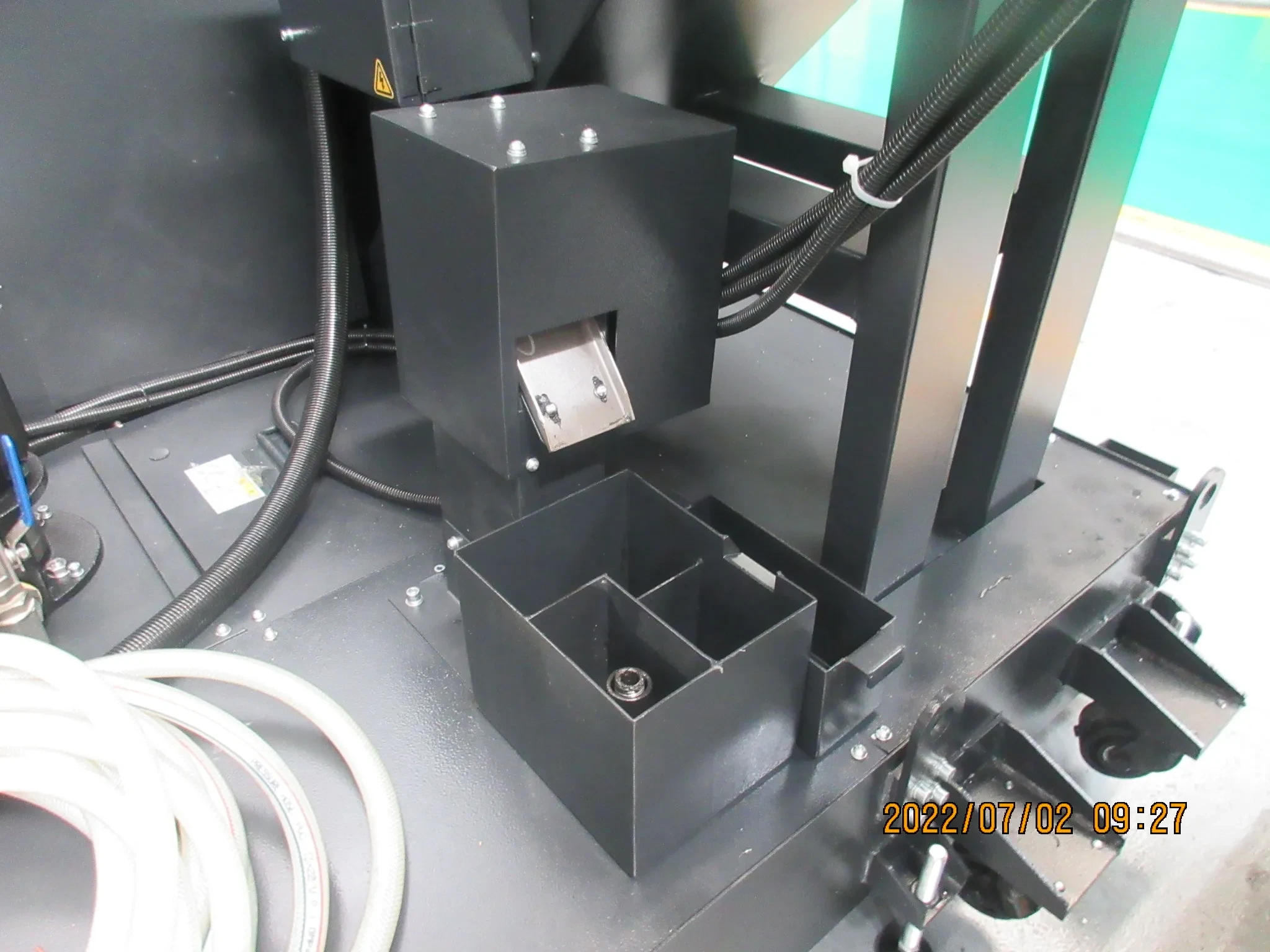

• Маслоотделитель (скиммер) для СОЖ

Технические характеристики
