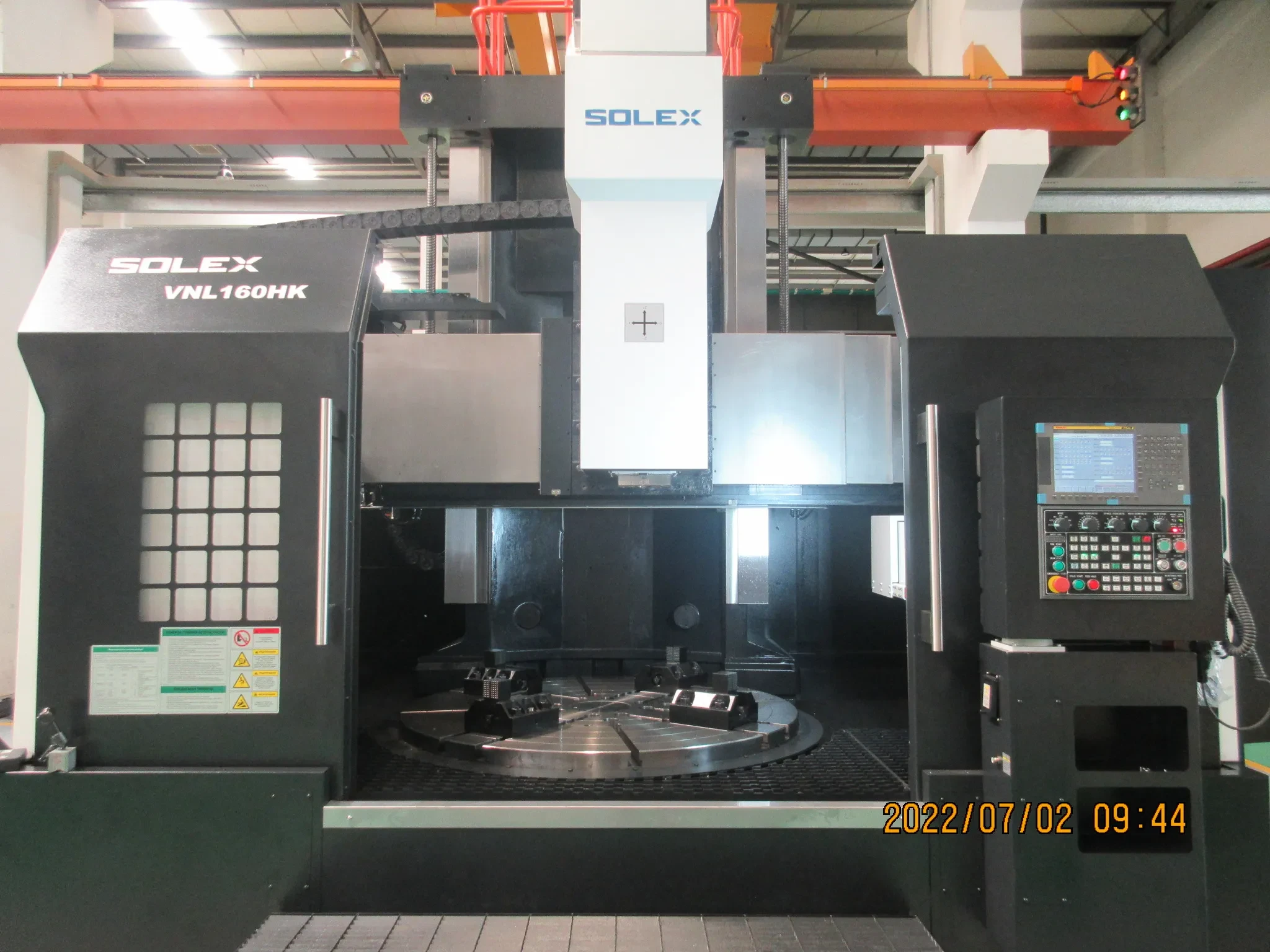

Токарно-карусельный станок с ЧПУ SVL1600CS, Solex, Китай

Преимущества и выгоды:

• Станок отличается большой массой (26 000 кг), а станина, колонны (чугунное основание) изготовлены цельнолитыми. Это обеспечивает ему высокую степень жесткости. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых режимах резания и минимизирует вероятность термических деформаций.
• Для перемещения рабочих органов в вертикальном и поперечном направлении используются направляющие качения роликового типа HIWIN (Тайвань). Это снижает силу трения и износ во время работы станка и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования. Помимо этого, в конструкции станка предусмотрены плоскости прилегания, которые выполняют роль направляющих скольжения. Подобная комбинация направляющих обеспечивает стабильность резания и максимальную жесткость при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Подвижная траверса фиксируется гидрозажимами для обеспечения максимальной жесткости, стабильности процесса резания. Это позволяет вести обработку с оптимальным вылетом инструмента.
• Рабочий стол (планшайба Ø1600мм) жестко установлен на двухрядный цилиндрический подшипник и на два упорных подшипника большого диаметра, благодаря чему нивелируется влияние изгибающих шпиндель усилий при силовой обработке.

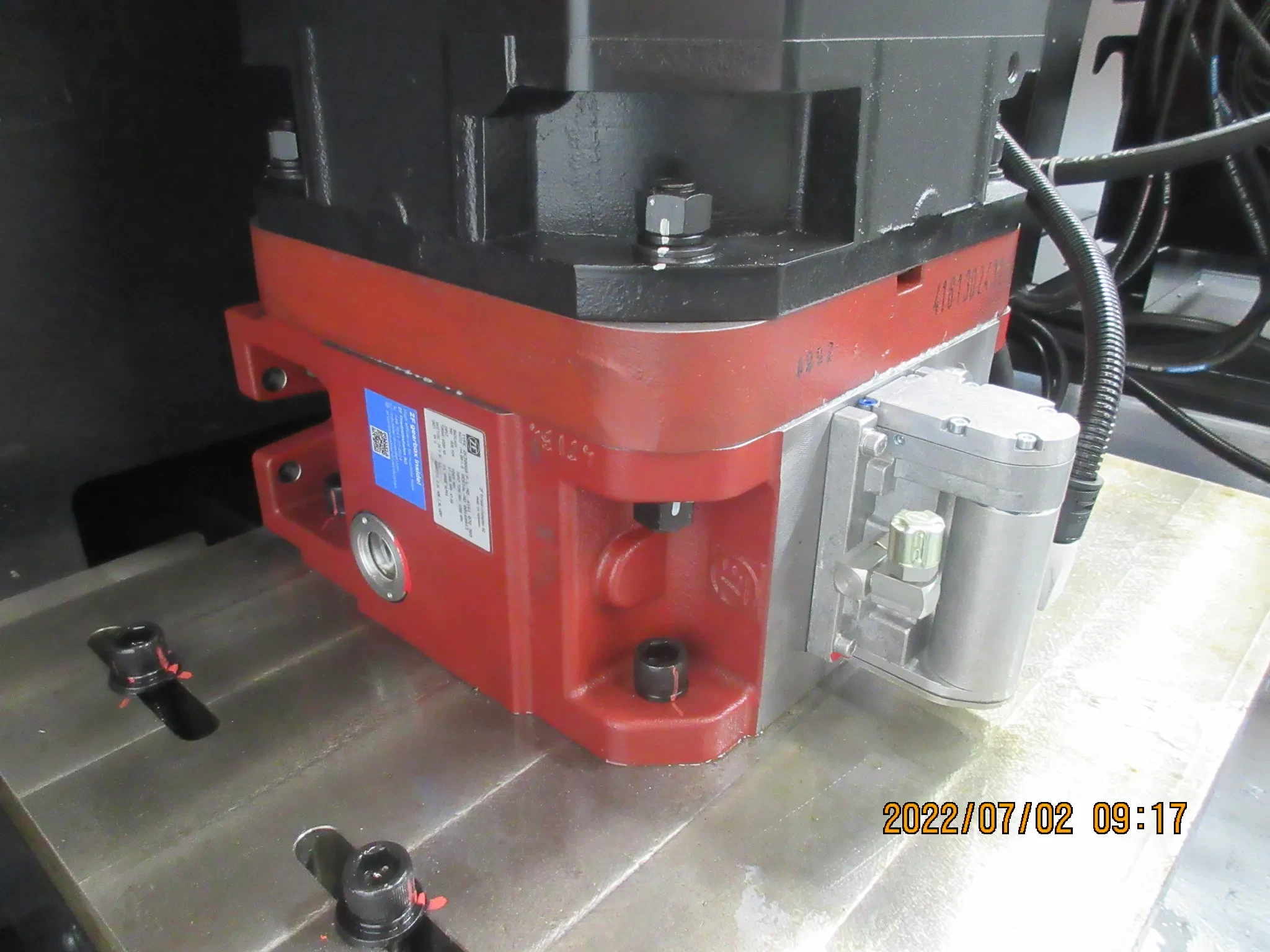

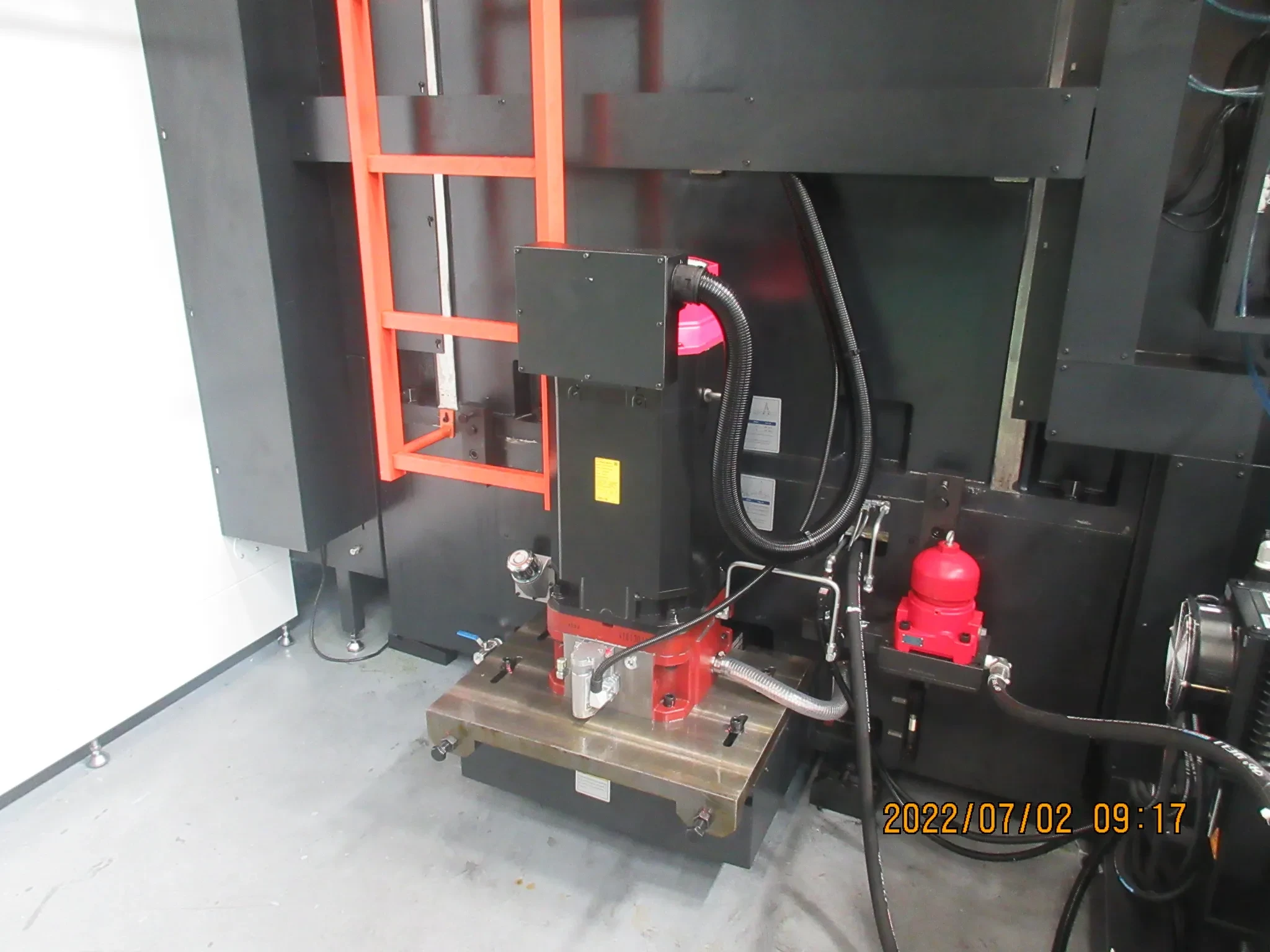

• Для вращения шпинделя используется высокомоментный главный двигатель мощностью 37 кВт. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент для выполнения силовой обработки до 14000Нм .

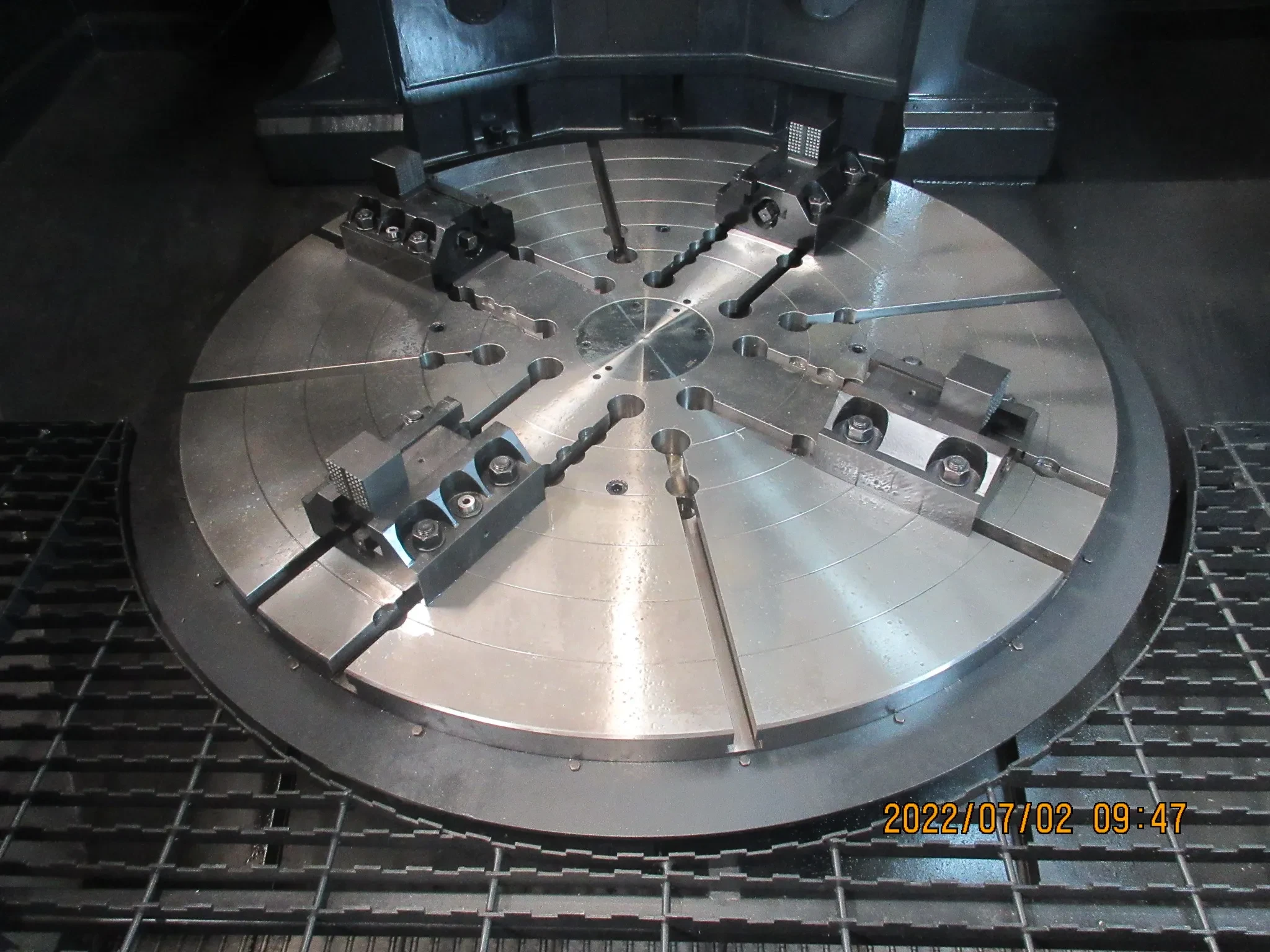

• Станок комплектуется 4-кулачковым механическим патроном (планшайбой) 1250 мм с независимым ходом кулачков, что надежно закрепляет детали в т.ч. неправильной формы формы

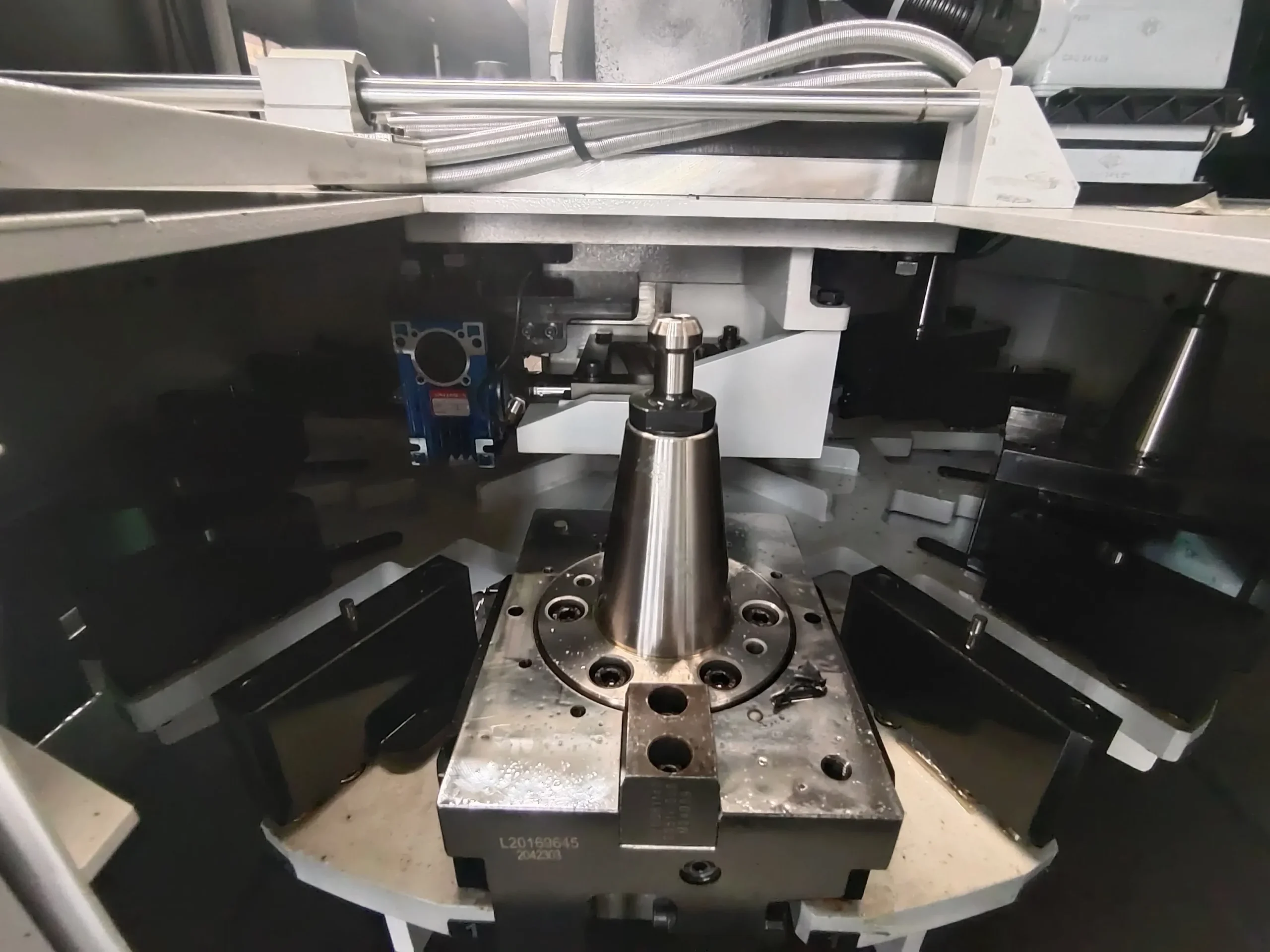

• Инструментальный магазин на 12 позиций служит для обработки деталей любой сложности. Для крепления осевого инструмента используют конус BT50.

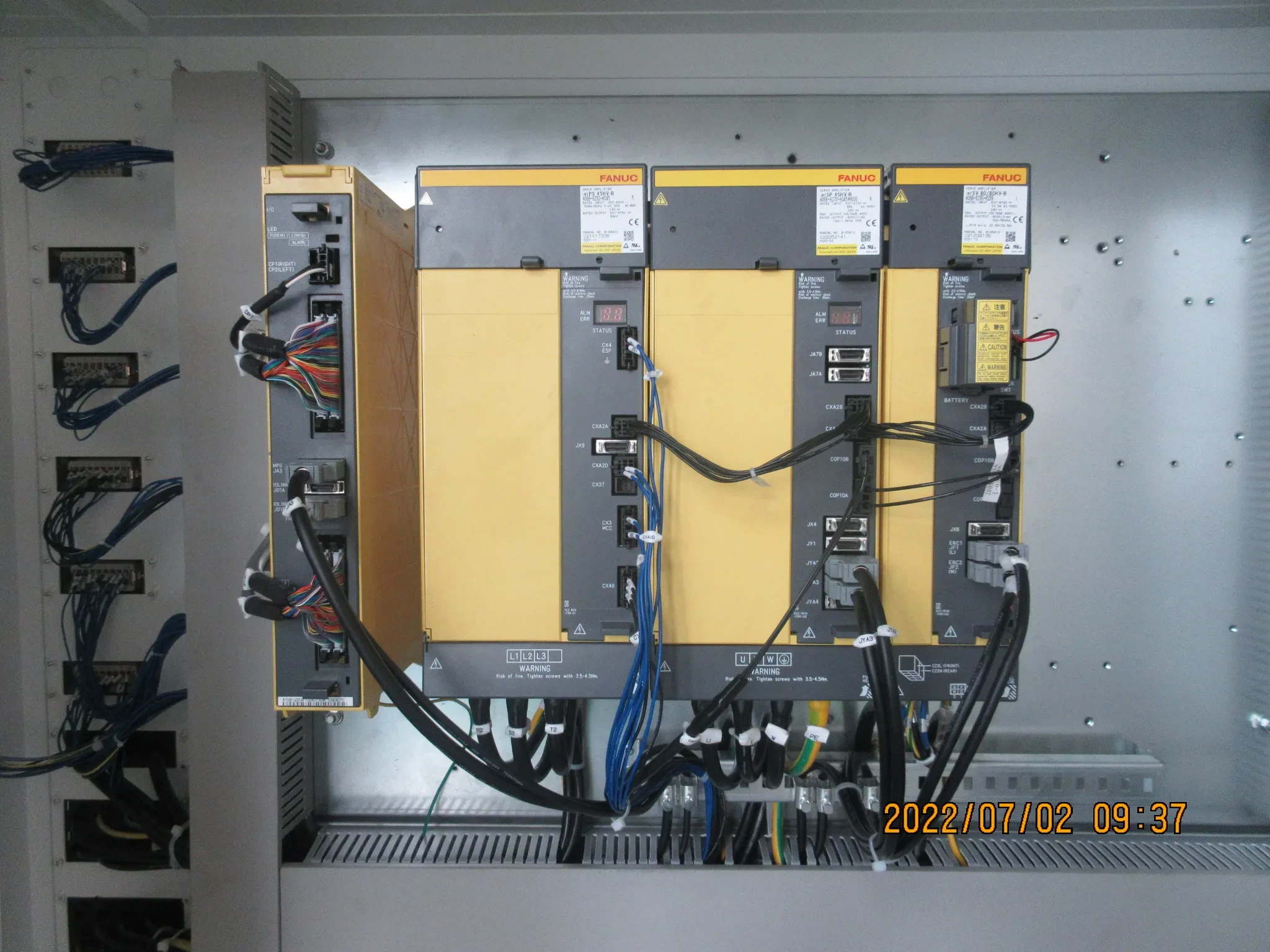

• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS. Учитывая распространенность данной  ЧПУ поиск операторов и наладчиков значительно упрощается.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i TF Plus (5)
• Главный двигатель мощностью 37 кВт
• Двухступенчатый редуктор ZF (Германия)
• 4–кулачковая планшайба, ø1250 мм, включая комплект каленых кулачков
• Автоматическая смена инструмента
• Направляющие по осям X, Z комбинированные (качения + скольжения)
• Охлаждение шпинделя масляное
• Система обдува инструментальных блоков
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха

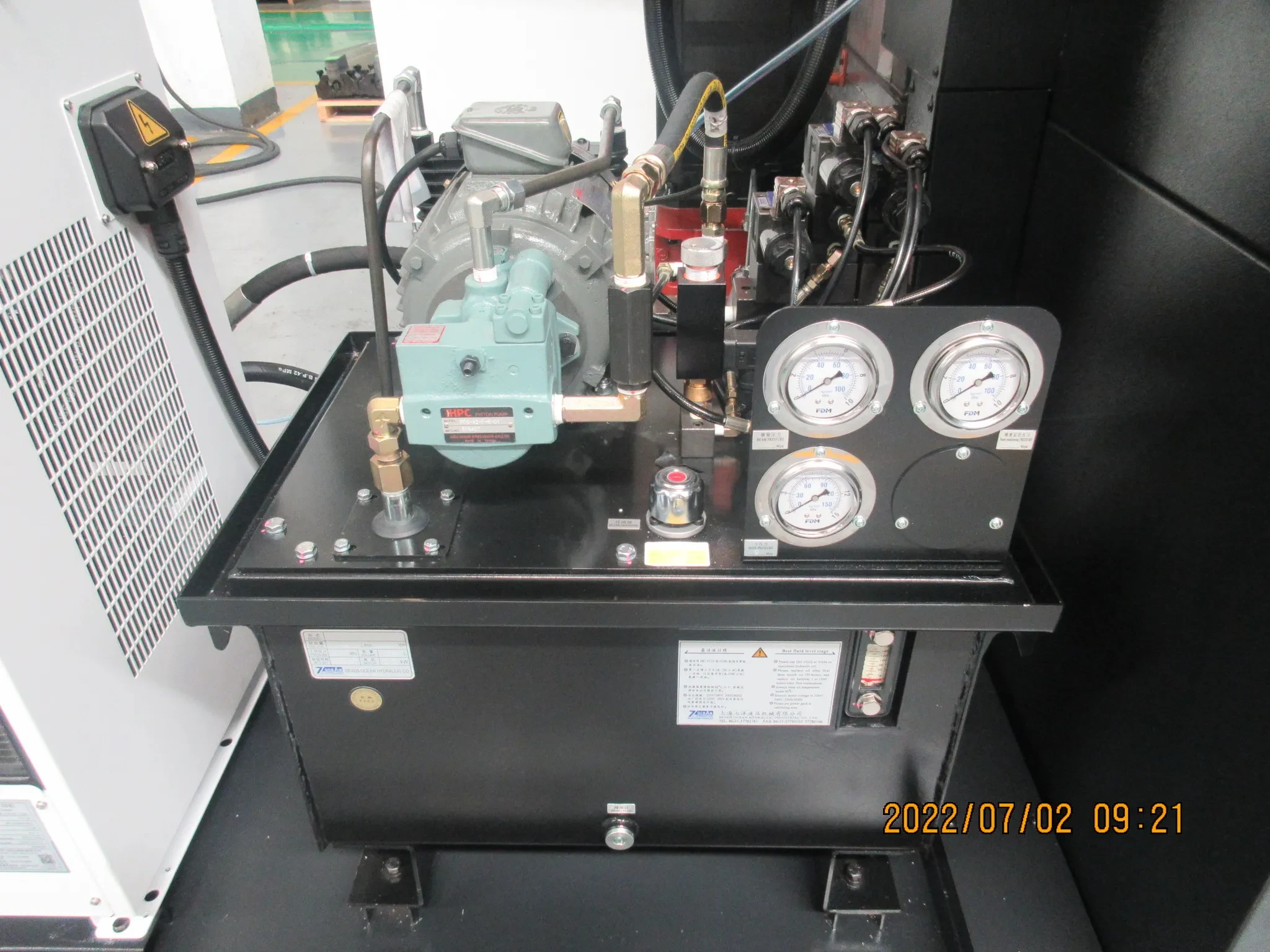

• Гидравлическая станция
• Система подачи СОЖ

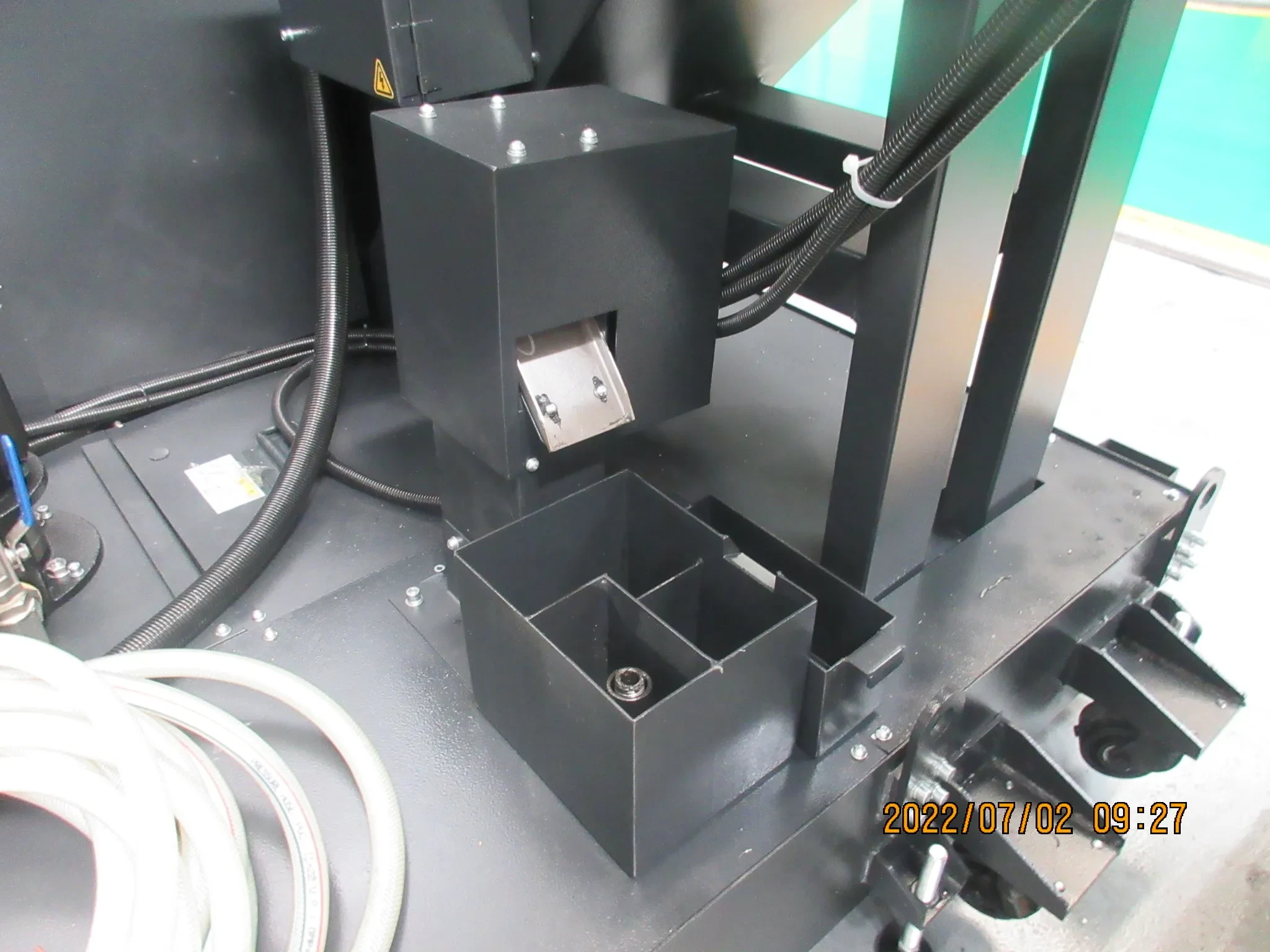

• Маслоотделитель (скиммер) для СОЖ

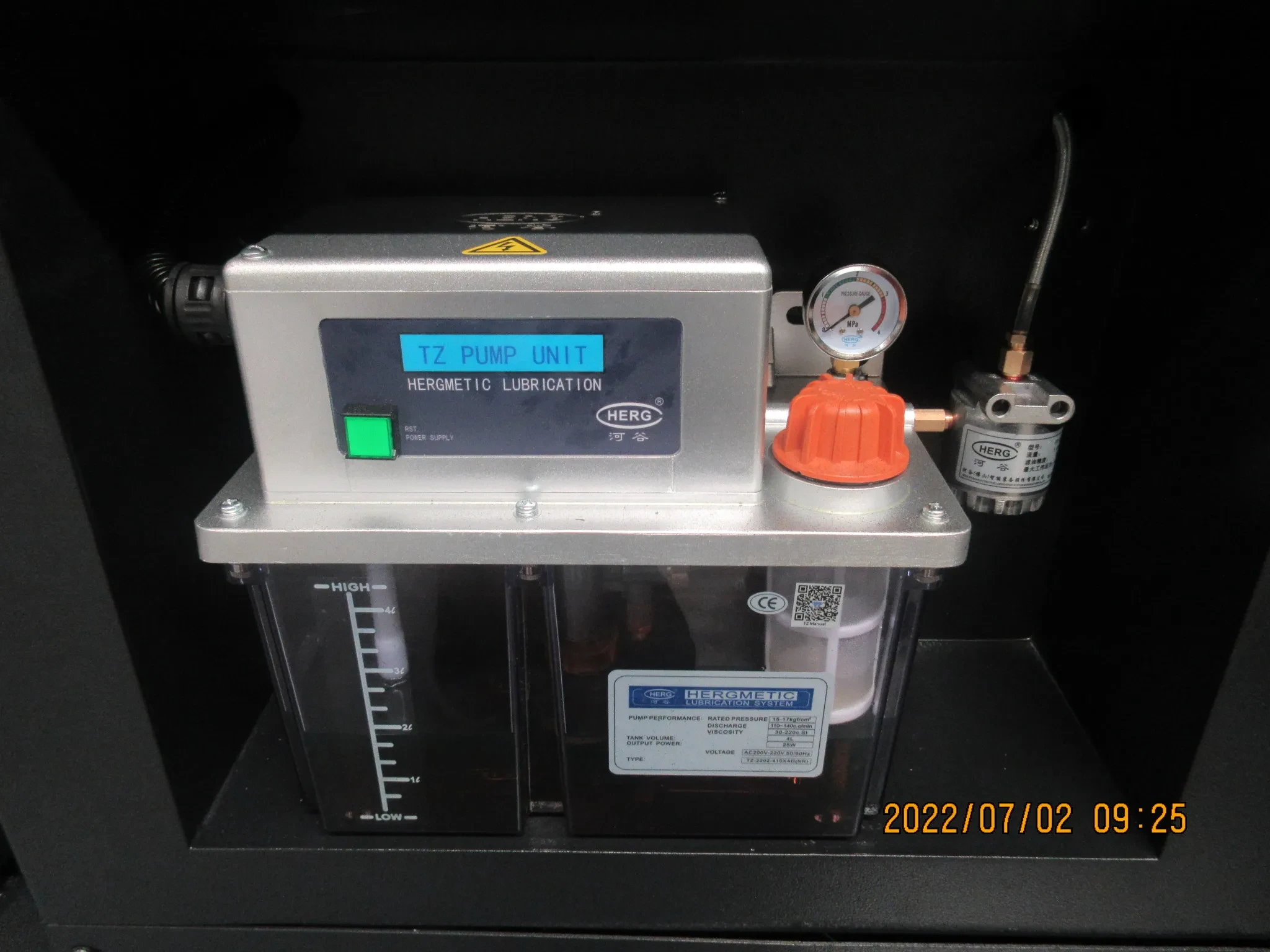

• Автоматическая централизованная система смазки
• Полная защита рабочей зоны

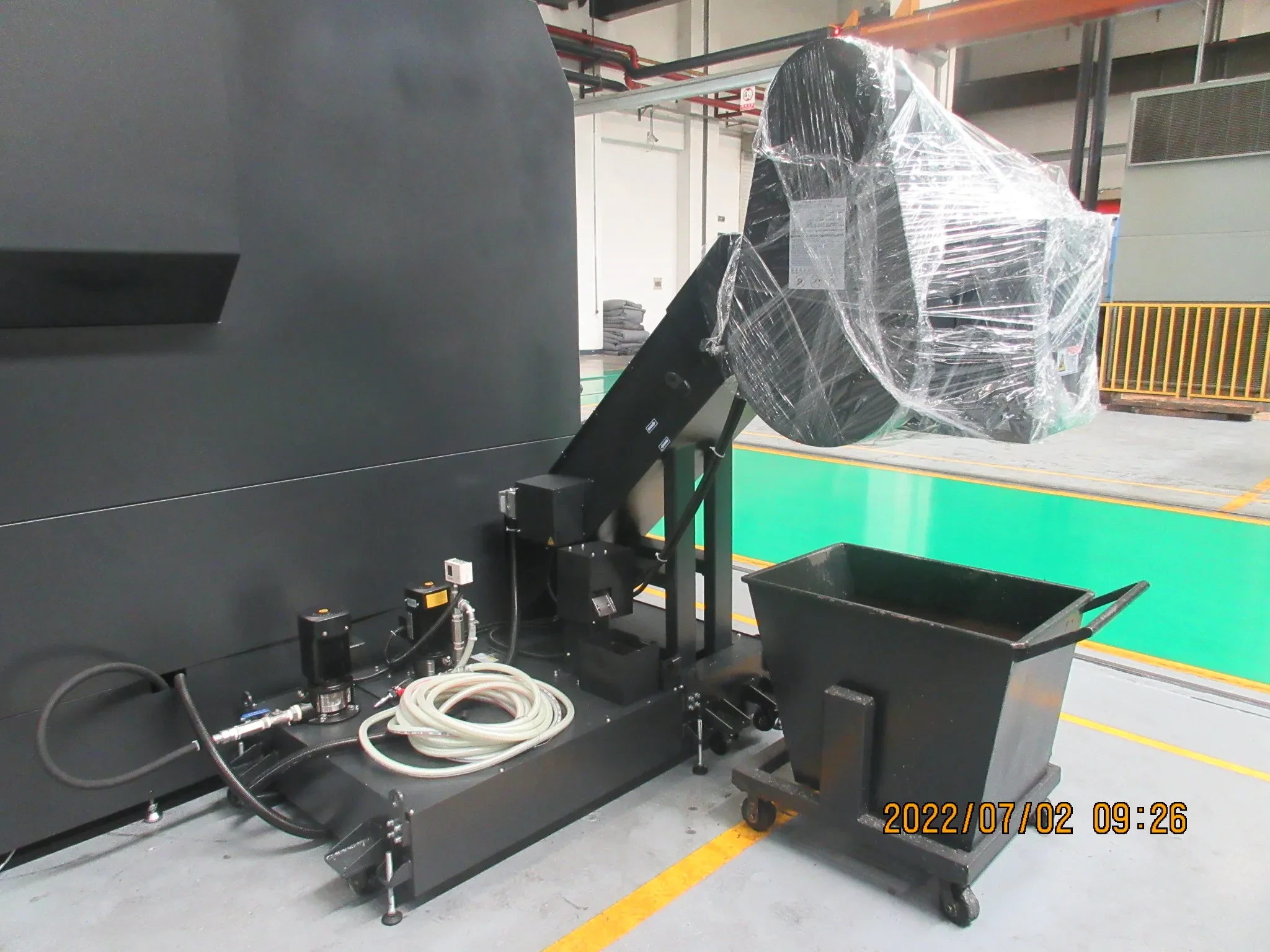

• Конвейер для удаления стружки ленточного типа с баком СОЖ

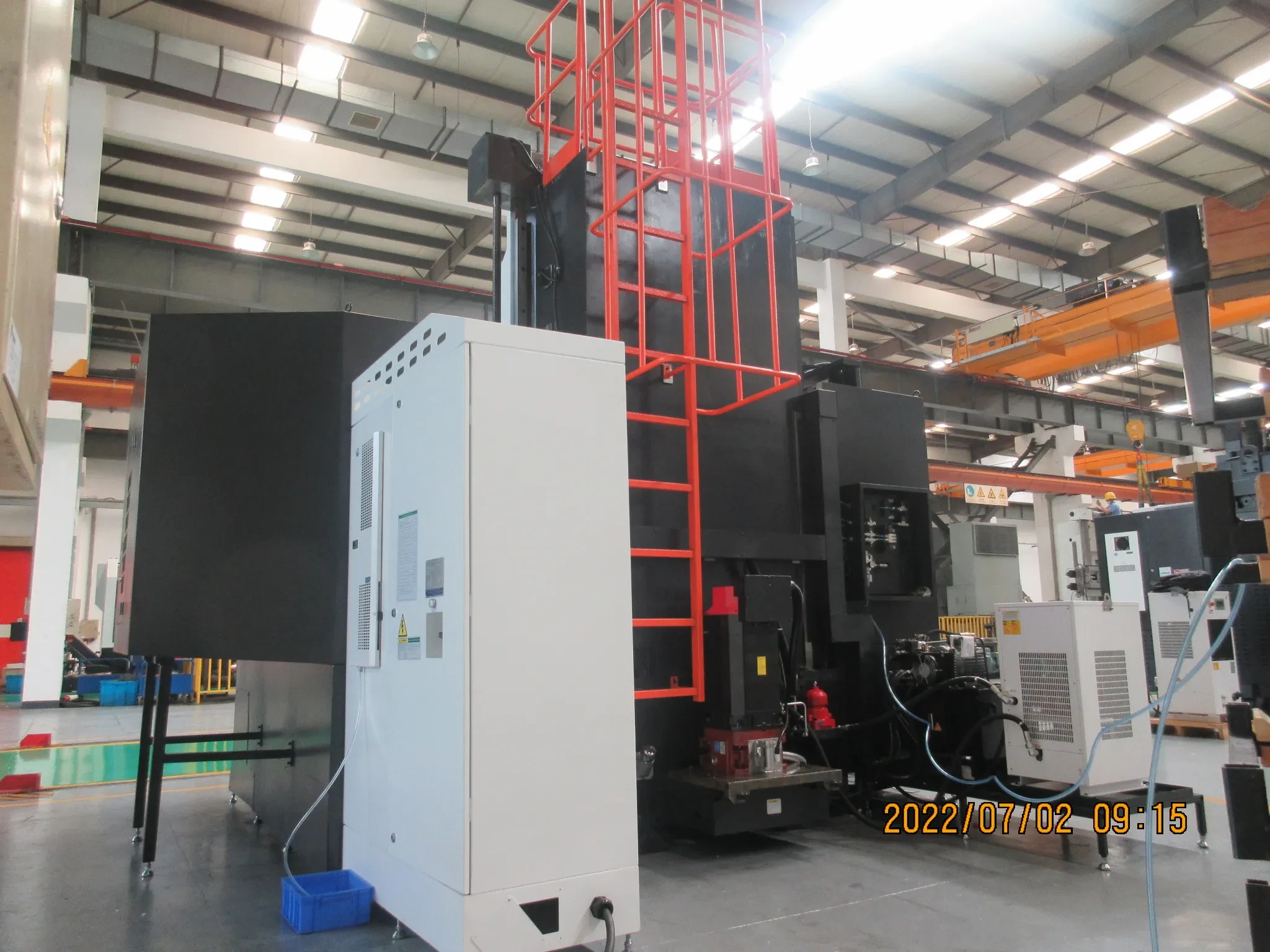

• Кондиционер электрошкафа
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Трансформатор
• Комплект документации

Дополнительная комплектация:

• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Система удаления масляного тумана
• Оптические линейки для осей X, Z
• Система подачи СОЖ через шпиндель под давлением 20 бар

Технические характеристики
