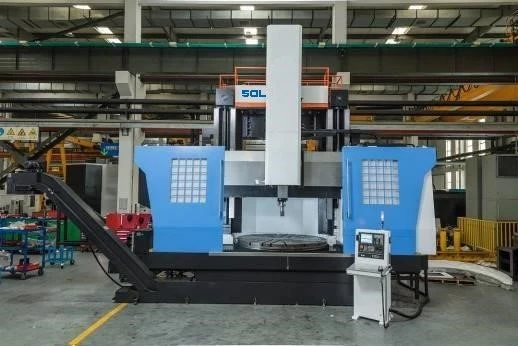

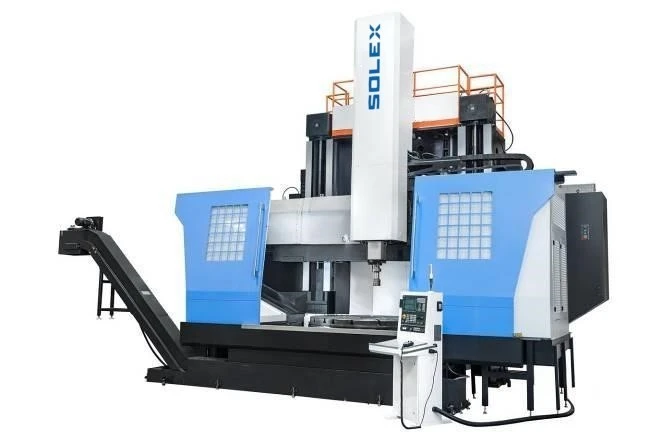

Токарно-карусельный станок с ЧПУ SVL2500CM, Solex, Китай

Преимущества и выгоды:

• Станок отличается большой массой 48 тонн. Корпусные детали изготовлены цельнолитыми. Это обеспечивает ему высокую жесткость. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых, производительных режимах обработки и минимизирует вероятность термических деформаций.

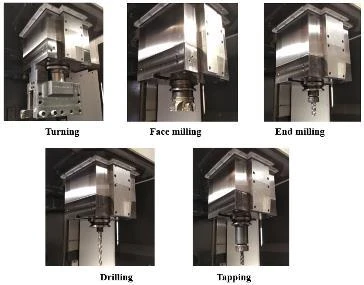

• В ползун прямоугольного сечения встроен шпиндель с высоким диапазоном крутящего момента до 315 Нм, частот вращения 1-2400 об\мин и низким уровнем шума, вращение которому передается через высокомоментный редуктор производства ZF (Германия). Установленная система охлаждения шпинделя продлевает срок эксплуатации и сокращает влияние тепловых деформаций на точность обработки.

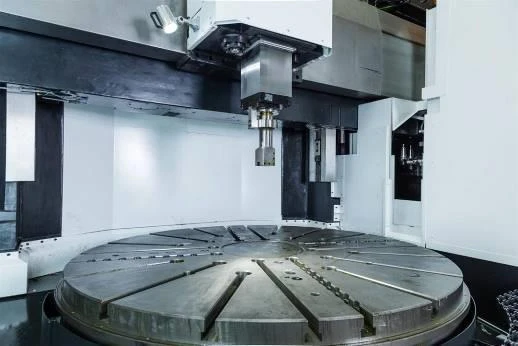

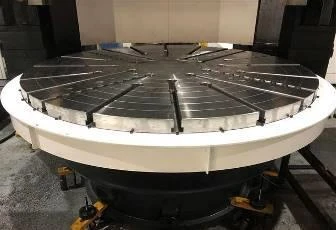

• Рабочий стол c осью С (3 об/мин) ø2250 закреплен по жесткой схеме на двухрядном цилиндрическом роликовом подшипнике и двух крупных упорных подшипниках. Такой подход эффективно нейтрализует влияние изгибающих усилий шпинделя, возникающих при силовой обработке, что способствует повышению качества обработки. Грузоподъемность стола достигает 16 000 кг. Обработка возможна на максимально возможных оборотах —  120 мин-1.

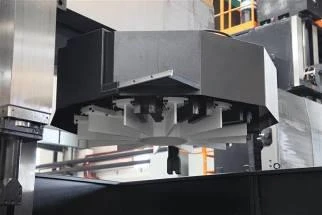

• Инструментальная система – это магазин, предлагающий 16 различных позиций для разнообразных блоков, включая приводные головы (радиальные и осевые BT50),а так же резцы сечением в 32 мм обеспечивает высокую степень производительности  и технологичности при изготовлении изделий различной сложности. Опционально магазин может быть расширен до 30 и более позиций.

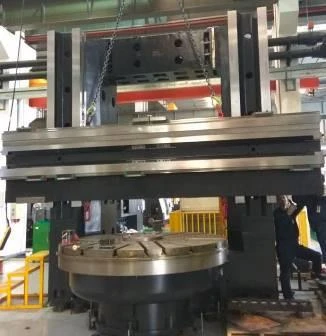

• Подвижная траверса имеет пять фиксированных положений и может быть зафиксирована с помощью гидрозажима. Это позволяет оптимально выставлять вылет инструмента, что, в свою очередь, максимизирует жесткость и стабильность процесса резания. Обработка доступна деталей высотой до 2 метров при максимальном ходе траверсы 1250 мм.
• Для перемещения рабочих органов в поперечном направлении используются направляющие качения роликового типа HIWIN (Тайвань). Это снижает силу трения, износ и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования. В конструкции станка предусмотрены и направляющие скольжения. Подобная комбинация направляющих обеспечивает антивибрационные свойства, стабильность резания и максимальную жесткость конструкции при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Для вращения шпинделя используется высокомоментный главный двигатель (2 шт) — 37 кВт. Передача вращения выполняется через двухступенчатый планетарный редуктор ZF (2шт, Германия), что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент до 27 000 Нм для выполнения стабильной силовой обработки.
• Станок оборудован жестким ползуном квардратного сечения для стабильной, производительной обработки. Сечение обеспечивает качество обрабатываемых поверхностей, а также высокую жесткость всей инструментальной системой системы. Сечение резцов в инструментальных блоках составляет 40 мм.
• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS с программированием и симуляцией обработки Manual Guide i (опционально), что значительно упрощает работу операторов и наладчиков. Новые УП можно отработать прямо на рабочем месте, выявить вероятные ошибки в траекториях перемещений.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1) + 10,4″ LCD, 2Mb памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Два главных двигателя мощностью 37 кВт
• Два двухступенчатых редуктора
• Планшайба ø2250 мм
• Фрезерный шпиндель, мощностью 11/15 кВт
• Магазин инструментов на 16 позиций, карусельного типа
• Автоматическая смена инструмента
• Редукторы приводов осей X, Z
• Масляное охлаждение шпинделя
• Пистолет для подачи сжатого воздуха
• Гидравлическая станция
• Система подачи СОЖ
• Маслоотделитель (скиммер) для СОЖ
• Автоматическая централизованная система смазки
• Кондиционер электрошкафа
• Конвейер для удаления стружки ленточного типа с баком СОЖ
• Ограждение рабочей зоны высотой 1 м
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Комплект документации
• Система подачи СОЖ высокого давления, 20 бар

Дополнительная комплектация:

• 4–кулачковый механический патрон (планшайба), ø2500 мм
• Система измерения инструмента с проводной передачей данных Renishaw
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Оптические линейки Heidenhain на оси X/Z
• Функция ЧПУ Fanuc Data Server + 2GB CF Card
• Система очистки СОЖ бумажным фильтром
