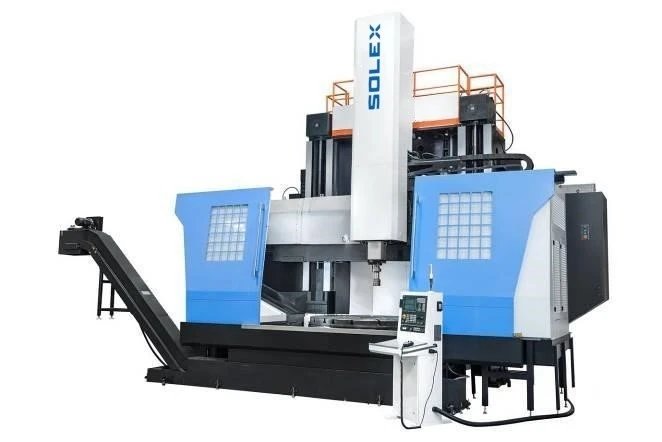

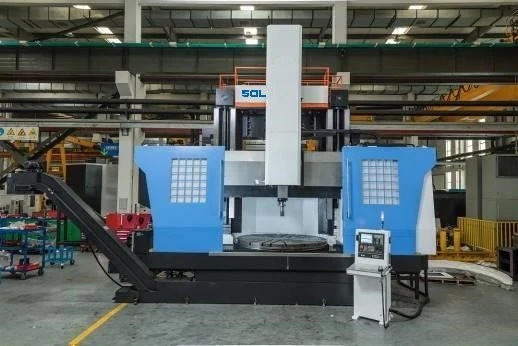

Токарно-карусельный станок с ЧПУ SVL2500СS, Solex, Китай

Преимущества и выгоды:

• Станок отличается большой массой 45 тонны. Корпусные детали изготовлены цельнолитыми. Это обеспечивает ему высокую жесткость. Станина имеет дополнительные ребра жесткости, что позволяет ей эффективно гасить вибрации на тяжелых, производительных режимах обработки и минимизирует вероятность термических деформаций.

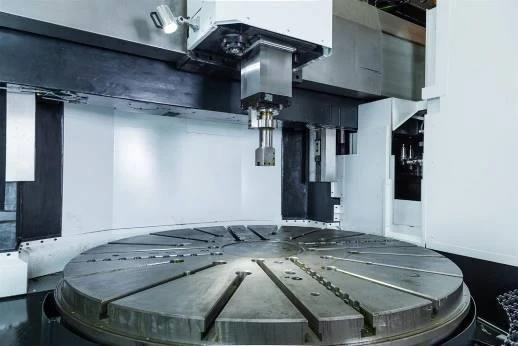

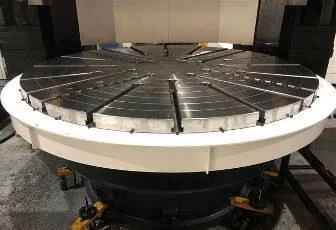

• Рабочий стол ø2250 жестко Рабочий стол закреплен по жесткой схеме на двухрядном цилиндрическом роликовом подшипнике и двух крупных упорных подшипниках. Такой подход эффективно нейтрализует влияние изгибающих усилий шпинделя, возникающих при силовой обработке, что способствует повышению качества обработки. Грузоподъемность стола достигает 16 000 кг. Обработка возможна на максимально возможных оборотах —  120 мин-1.

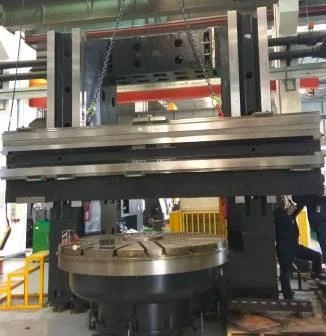

• Подвижная траверса имеет пять фиксированных положений и может быть зафиксирована с помощью гидрозажима. Это позволяет оптимально выставлять вылет инструмента, что, в свою очередь, максимизирует жесткость и стабильность процесса резания. Обработка доступна деталей высотой до 2 метров.
• Для перемещения рабочих органов в поперечном направлении используются направляющие качения роликового типа HIWIN (Тайвань). Это снижает силу трения, износ и обеспечивает высокую точность на протяжении всего срока эксплуатации оборудования.В конструкции станка предусмотрены и направляющие скольжения. Подобная комбинация направляющих обеспечивает антивибрационные свойства, стабильность резания и максимальную жесткость конструкции при силовой обработке, но при этом позволяет сохранить плавность и точность перемещений.
• Для вращения шпинделя используется высокомоментный главный двигатель — 55 кВт. Передача вращения выполняется через двухступенчатый планетарный редуктор собственного производства, что позволяет плавно регулировать частоты вращения шпинделя и увеличивать крутящий момент до 40000 Нм ( а максимально до 54 000 на пониженной передаче) для выполнения стабильной силовой обработки.
• Станок оборудован 1 ползуном. Сечение 250 мм обеспечивает стабильность качество обрабатываемых поверхностей, а так же жесткость всей системы. Сечение резцов через инструментальные блоки составляет 40 мм.

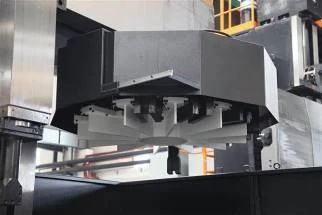

• Стандартно укомплектован магазином на 12 позиций, карусельного, иначе говоря зонтичного типа. Вес 1 блока максимум 50 кг при максимальной грузоподъемности 450 кг всего узла.  В зависимости от задач может быть расширен до 30 позиций или более. Стандарт крепления увеличенного размера —  BT60
• Для управления работой станка используют систему ЧПУ FANUC 0i TF PLUS с программированием и симуляцией обработки Manual Guide i (опционально), что значительно упрощает работу операторов и наладчиков. Новые УП можно отработать прямо на рабочем месте, выявить вероятные ошибки в траекториях перемещений.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF (1) Plus, 10,4” LCD + 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Привод шпинделя через 2-ступенчатый планетарный редуктор
• Главный серводвигатель мощностью 55
• 4–кулачковая ручная планшайба, ø2250 мм
• 2 ползуна (сечение 250 мм)
• Инструментальный блок для наружной обработки, макс. сечение резцов 32 × 32 мм – 4 шт. стандарт
• Инструментальный блок для внутренней обработки, макс. сечение резцов 25 × 25 мм – 2 шт. стандарт
• Охлаждение шпинделя масляное
• Пистолет для подачи сжатого воздуха
• Пистолет подачи СОЖ
• Гидравлическая станция
• Система подачи СОЖ
• Система охлаждения бака СОЖ с поддержанием постоянной температуры
• Автоматическая централизованная система смазки
• Блокировка дверей
• Конвейер для удаления стружки ленточного типа с баком СОЖ
• Кондиционер электрошкафа
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Трансформатор
• Комплект документации

Дополнительная комплектация:

• Главный двигатель 60/75 кВт
• Оптические линейки Heidenhain на оси X/Z
• Функция ЧПУ Fanuc Manual Guide I
• Функция ЧПУ Fanuc Data Server + 2GB CF Card
• Маслоотделитель (скиммер) для СОЖ
• Подача СОЖ через инструмент под высоким давлением 10 бар
• Система измерения инструмента

Технические характеристики
