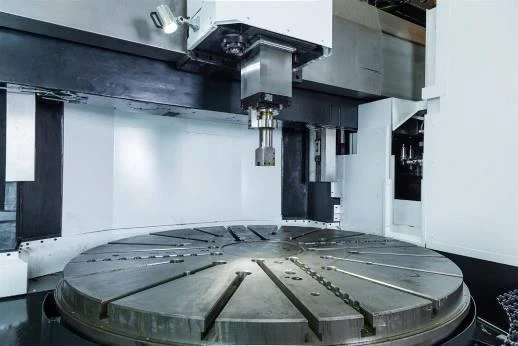

Токарно-карусельный станок с ЧПУ SVL4000, Solex, Китай

Преимущества и выгоды:

• Массивная конструкция: масса станка 70 тонн, цельнолитая станина с рёбрами жёсткости эффективно гасит вибрации и исключает термические деформации.

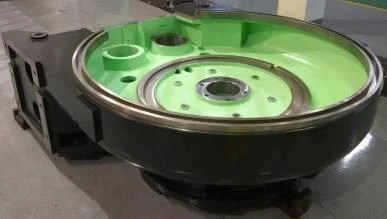

• Рабочий стол ø3600 мм с грузоподъёмностью до 40 000 кг закреплён на двухрядном роликовом и упорных подшипниках, что гарантирует надёжность и качество обработки.
• Максимальная частота вращения стола — 80 об/мин, что подходит для тяжёлых режимов резания.

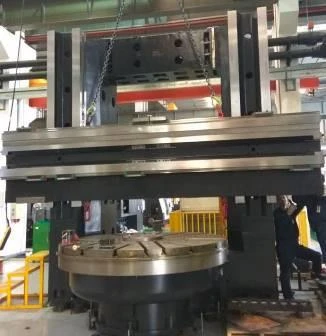

• Подвижная траверса с ходом 1250 мм фиксируется в пяти положениях с помощью гидрозажима, обеспечивая стабильность при работе с деталями до 2 м по высоте.
• Комбинированные направляющие: роликовые HIWIN (Тайвань) снижают износ и трение, а направляющие скольжения повышают жёсткость и антивибрационные свойства.
• Главный двигатель мощностью 75 кВт и планетарный редуктор ZF (Германия) обеспечивают крутящий момент до 125 000 Н·м для стабильной силовой обработки.
• Два ползуна сечением 250 мм позволяют вести одновременную обработку двумя инструментами; размер резцовых державок — 40 мм.
• Система ЧПУ FANUC 0i-TF PLUS с опцией Manual Guide i упрощает создание и симуляцию управляющих программ, сокращая время наладки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF (1) Plus, 10,4” LCD + 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Привод шпинделя через 2-ступенчатый планетарный редуктор
• Главный серводвигатель мощностью 75 кВт
• 4–кулачковая ручная планшайба, ø3600 мм
• 2 ползуна (сечение 250 мм)
• Инструментальный блок для наружной обработки, макс. сечение резцов 32 × 32 мм – 4 шт. стандарт
• Инструментальный блок для внутренней обработки, макс. сечение резцов 25 × 25 мм – 2 шт. стандарт
• Охлаждение шпинделя масляное
• Пистолет для подачи сжатого воздуха
• Пистолет подачи СОЖ
• Гидравлическая станция
• Система подачи СОЖ
• Система охлаждения бака СОЖ с поддержанием постоянной температуры
• Автоматическая централизованная система смазки
• Блокировка дверей
• Кондиционер электрошкафа
• Переносной пульт управления с маховичком
• Комплект инструмента для наладки и обслуживания станка
• Комплект фундаментных болтов
• Комплект выравнивающих опор
• Освещение рабочей зоны
• Индикация состояния станка
• Трансформатор
• Комплект документации

Дополнительная комплектация:

• Конвейер для удаления стружки ленточного типа с баком СОЖ
• Оптические линейки Heidenhain на оси X/Z
• Функция ЧПУ Fanuc Manual Guide I
• Функция ЧПУ Fanuc Data Server + 2GB CF Card
• Маслоотделитель (скиммер) для СОЖ
• Подача СОЖ через инструмент под высоким давлением 20 бар
• Система измерения инструмента

Технические характеристики
