Токарно-револьверный станок с ЧПУ по металлу ST-20F
- В наличии
В наличии
Токарный центр с ЧПУ; максимальный обрабатываемый диаметр 390 мм, макс. длина обработки 540 мм, шпиндель с посадкой A2-6, 11/15 кВт, 4000 об/мин, гидравлический патрон 203 мм (8''), 12-позиционная револьверная головка, задняя бабка, освещение рабочей зоны, USB-порт.
8,685,330.00 руб.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Параметры управления ЧПУ
- Программирование совместимо с G-кодом стандарта ISO
- Возможность выбора русского языка
- Графическая визуализация
- Встроенные стандартные циклы обработки
- Текстовый редактор управляющих программ
- Функция компенсации инструмента с возможностью учета износа
- Метрическая и дюймовая системы
- Автодиагностика станка
- Счетчик часов работы/деталей
- Абсолютное программирование и в приращениях
- До 1000 зарегистрированных управляющих программ
- Фоновое редактирование программ
- Вызов подпрограммы (4 уровня)
- Пробный запуск
- Покадровое исполнение
- Линейная и круговая интерполяция
- Поддержка постоянной скорости резания
- Подача на оборот, подача в минуту

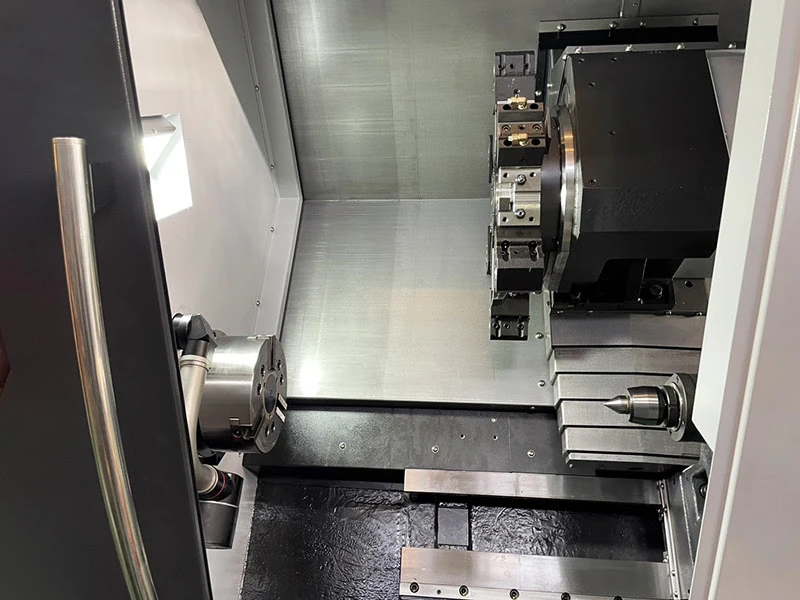

Особенности конструкции
- Цельная литая наклонная станина
- Усиленные ребра жесткости предотвращают деформации и скручивания
- Полностью закрытое герметичное защитное ограждение
- Легкий доступ ко всем частям станка для работы и обслуживания
- Серводвигатели для перемещений по осям
- Смазка шпинделя консистентная (Grease Packed)
- Система автоматической смазки направляющих и ШВП
Базовая комплектация
- Задняя бабка
- Система подачи СОЖ с баком
- Гидравлический 3-кулачковый патрон
- Педаль для гидравлического патрона
- Ручной пневмопистолет для удаления стружки и СОЖ с детали
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Трансформатор
- Экспортная упаковка
Технические характеристики
| ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ | |
| Максимальный устанавливаемый диаметр заготовки над станиной, мм | 550 |
| Максимальный обрабатываемый наружный диаметр, мм | 390 |
| Максимальная длина точения, мм | 540 |
| ПАРАМЕТРЫ ШПИНДЕЛЯ | |
| Посадка шпинделя | А2-6 (ASA) |
| Максимальная частота вращения шпинделя, об/мин | 4000 |
| Максимальный крутящий момент на шпинделе, Нм | 162,8 |
| Мощность шпинделя (пост./30 мин), кВт | 11/15 |
| Диаметр отверстия в главном шпинделе, мм | 76 |
| Максимальный диаметр обрабатываемого прутка, мм | 67 |
| Диаметр трехкулачкового гидравлического патрона, мм | 203 (8») |
| ПЕРЕМЕЩЕНИЯ И ПОДАЧИ | |
| Тип линейных направляющих | Качения, роликовые |
| Наклон станины, град. | 45 |
| Величина перемещений по осям, мм | По оси X — 210 По оси Z — 580 |
| Максимальная скорость холостых перемещений, м/мин | По оси X — 36 По оси Z — 36 |
| Мощность серводвигателей осей X/Y/Z, кВт | 3/-/3 |

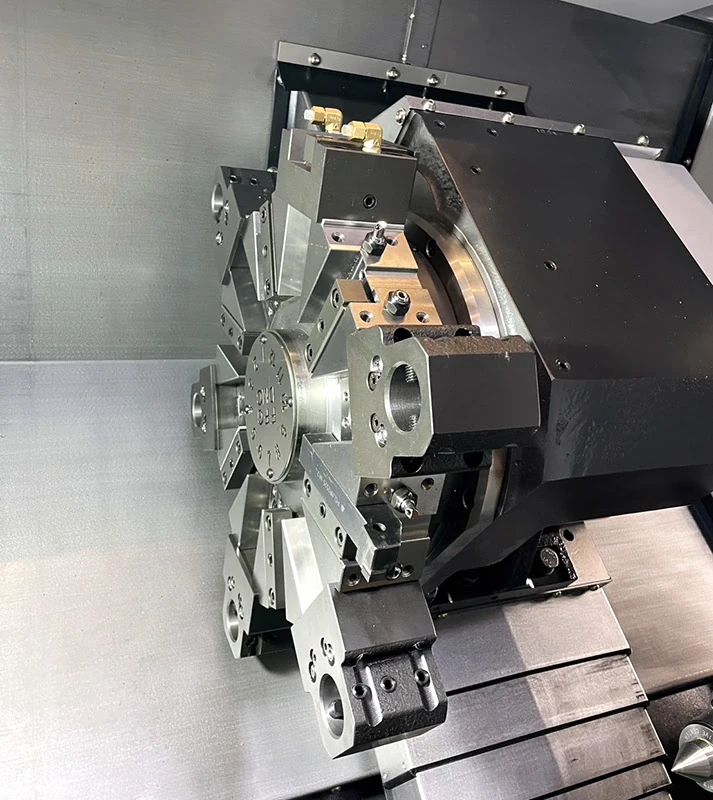

| ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА | |
| Тип инструментального револьвера | Drum |
| Направление вращения | В обе стороны |
| Количество позиций в револьвере/сменщике | 12 |
| Сечения корпусов резцов, мм | 25х25 |
| Время индексации, сек | 1 |
| Макс. число приводных станций, шт | — |
| ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ | |
| Комплектация | Базовая |
| Конус Морзе | MT #4 |
| Ход пиноли, мм | 80 |
| Привод пиноли | Гидравлический |
| Привод задней бабки | Ручной |
| Максимальное усилие пиноли, Н | 6766 |
| ПАРАМЕТРЫ ТОЧНОСТИ | |
| Точность позиционирования осей X/Z (JIS6338), мм | ±0.005 |
| Повторяемость позиционирования осей X/Z (JIS6338), мм | ±0.002 |
| ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ | |
| Тип устройства | Fanuc 0i-TF Plus/T3 |
| Количество управляемых осей | 2 |
| Тип монитора для отображения информации | LCD 10,4″ |
| Подключение съемных носителей памяти | USB/Flash memory card interface |
| Интерфейсы для подключения | LAN Port |
| Объем памяти для хранения программ | 2 Мб |
| Инструментальный револьвер с комплектом оснастки: | — Прижим резца 25×25 мм для наружного точения — 6 шт. — Держатель резца 25х25 мм для обработки торца — 1 шт. — Держатель расточной оправки, диаметр 40 мм — 5 шт. — Переходные втулки, диаметры 25/20/16/12/10 — 5 шт. |
| ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ | |
| Электропитание | 3 ф. 380В, 50 Гц |
| Потребляемая электрическая мощность, кВА | 22 |
| Объем бака СОЖ, л | 140 |
| Длина х ширина, мм (занимаемая площадь пола) | 2960 x 1650 |
| Масса ориентировочная, кг | 4350 |
