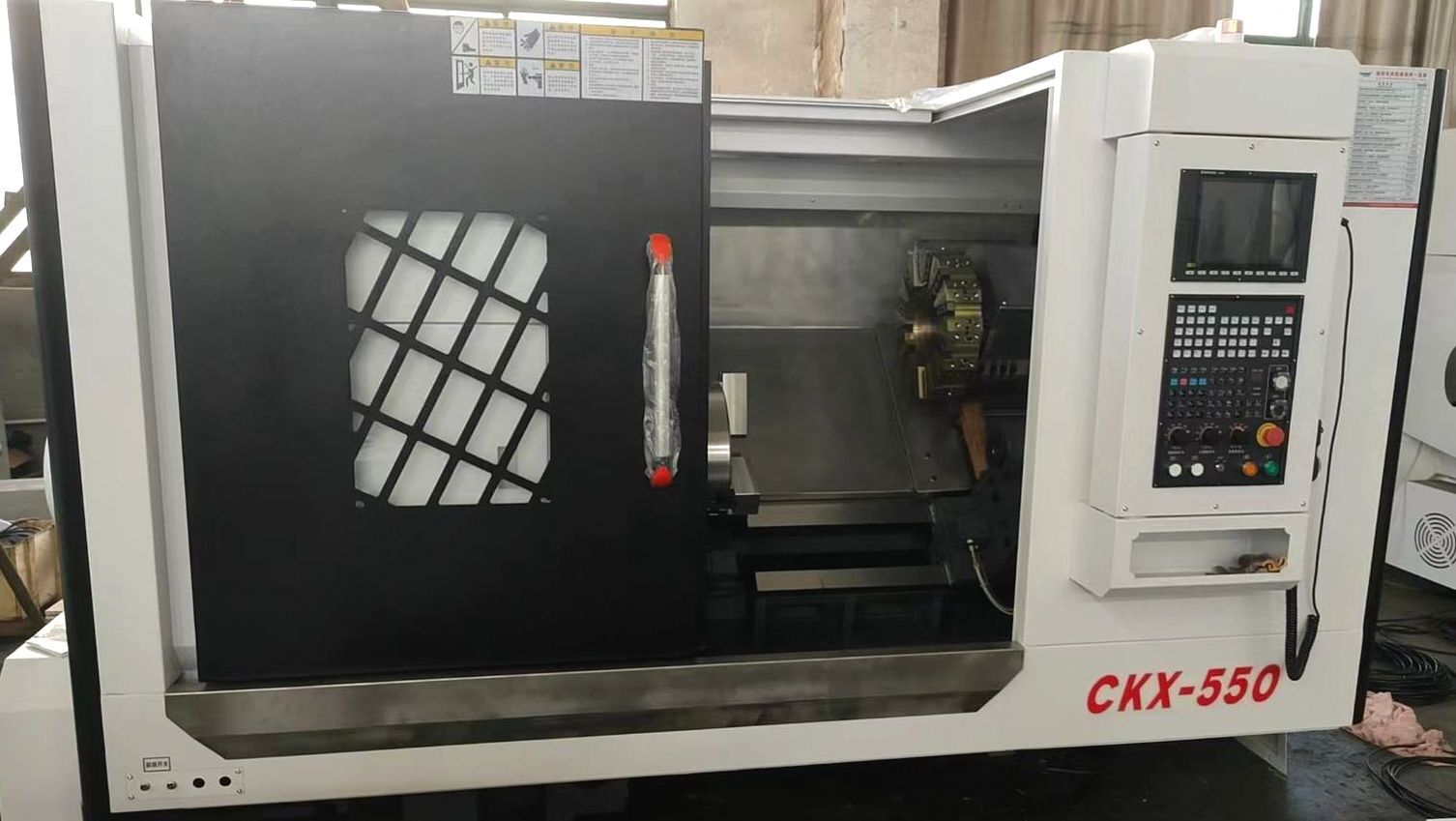

Токарный обрабатывающий центр CKX550A
- В наличии
В наличии
Ищете надежное оборудование для обработки металлов? Позвольте представить вам токарный обрабатывающий центр CKX550A — настоящий прорыв в мире станков, который идеально подходит как для мелких мастерских, так и для крупных производств!
Почему именно CKX550A?
Гибкость в длине обработки: Выбирайте от 750 до 5000 мм — подстраивайтесь под любые задачи!
Мощный шпиндель: С максимальной частотой 2000 об/мин и мощностью до 22 кВт, он справится с любыми материалами!
Удобство работы: Ход по оси X 315 мм и продуманные направляющие скольжения обеспечивают плавность и точность обработки.
Индивидуальная настройка: Система ЧПУ на выбор Sintec, Fanuc, HNC или GSK — мы соберем станок под ваши потребности, как конструктор!
Высокая производительность и надежность.
Возможность индивидуальной настройки под ваши нужды.
Простота в эксплуатации и обслуживании.
CKX550A — ваш ключ к успеху в обработке металлов!

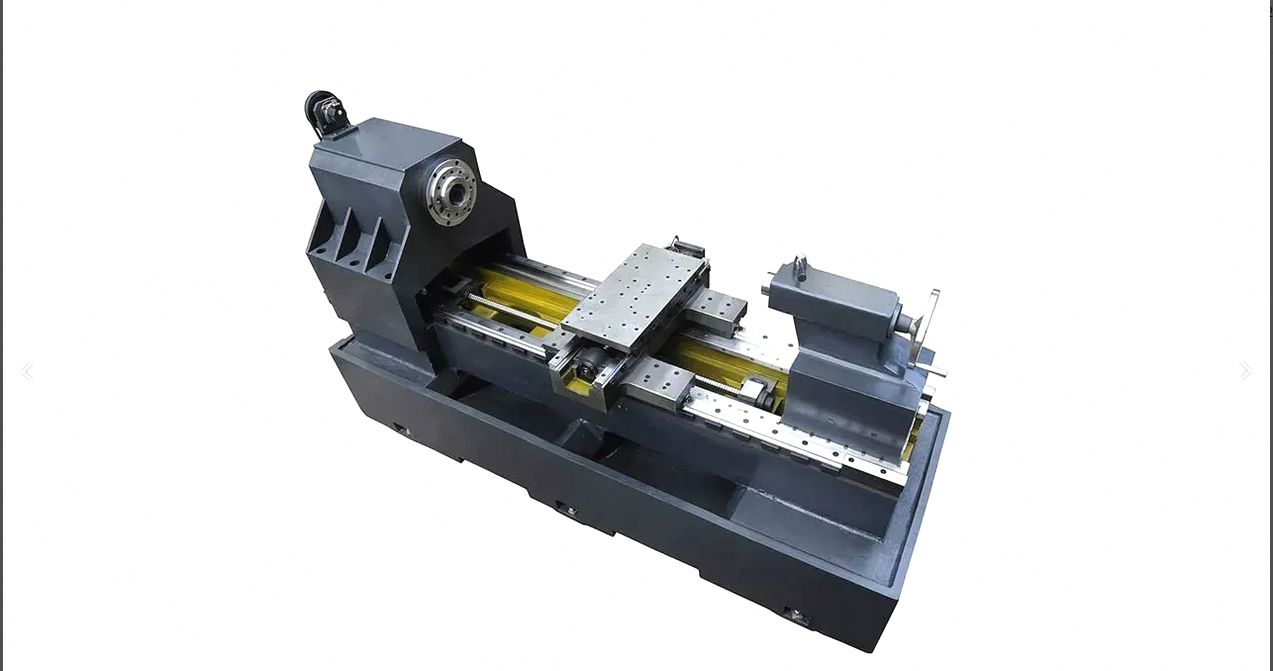

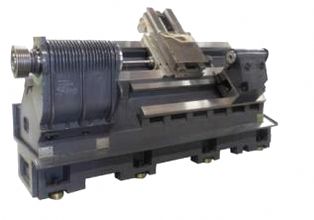

Moнoлитнaя станинa c нaклoнoм нaпpавляющих под углoм 45, усилeнa рeбрами жecткoсти. Блaгoдaря этoй конcтpукции, cтанок обладает высокой жесткостью, обecпечивает стaбильнoсть обработки и выcокую эффeктивноcть удaления стружки.
Стaнки этoй cepии oбладают хорошей эргономикой, простотой эксплуатации и технического обслуживания.

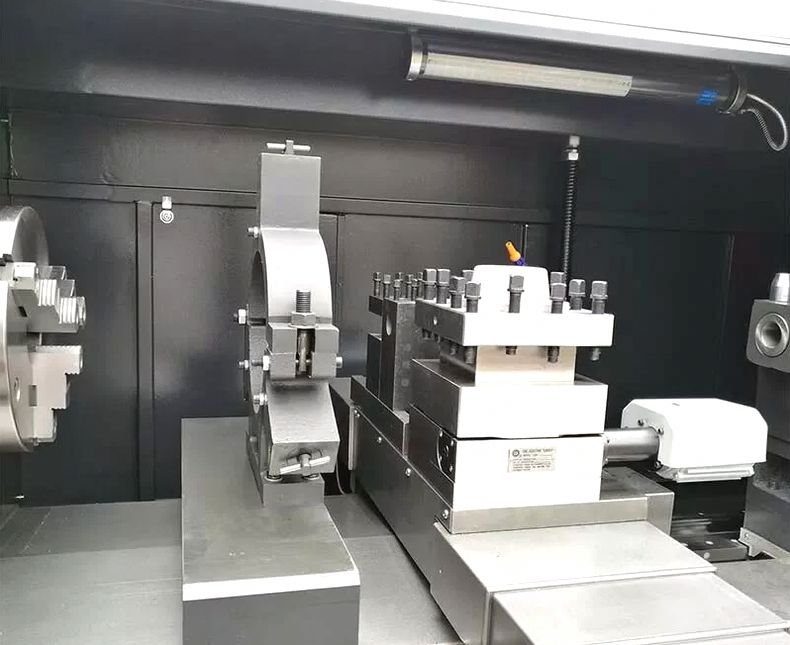

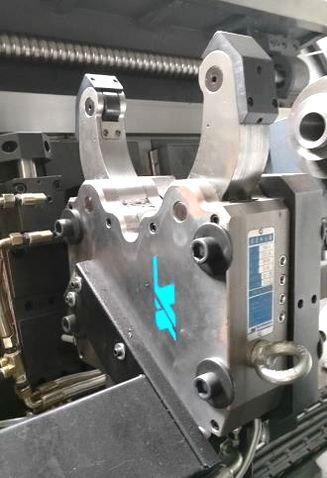

Станок может быть оснащен гидравлическим люнетом, который позволяет жестко обрабатывать длинные детали, не позволяет появляться вибрациям и провисаниям детали.
Ось Y позволяет станку делать сложные фрезерования на детали со смещением от центра оси, всевозможные пазы и лыски.

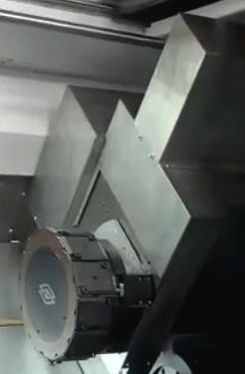

Приводной инструмент позволяет делать отверстия и пазы на оси вращения детали, Опция наличия оси Y позволяет станку делать сложные фрезерования на детали со смещением от центра оси, всевозможные пазы и лыски.

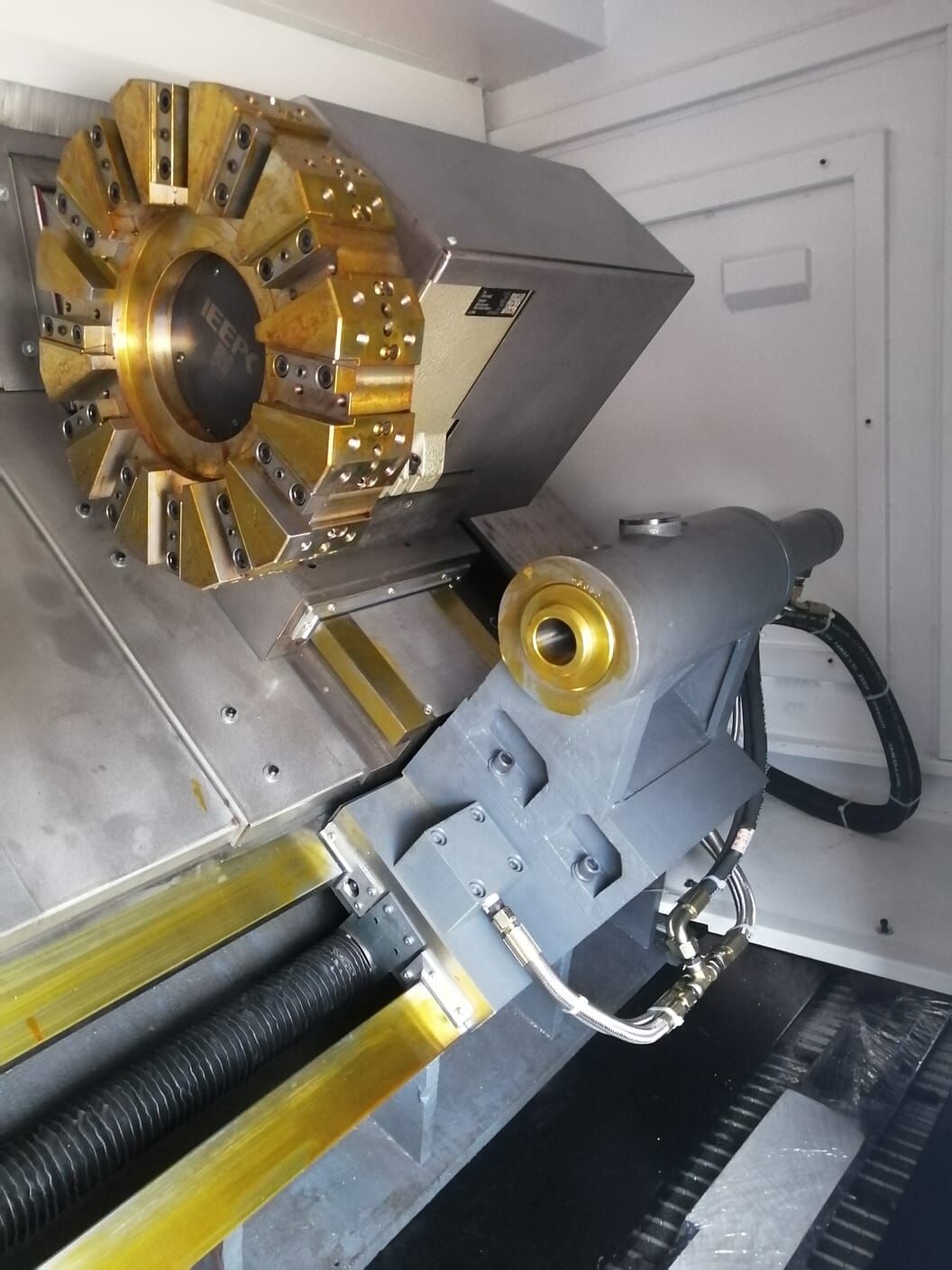

Противошпиндель позволяет обрабатывать детали с двух сторон за одну установку, и более жестко устанавливать детали.
6,377,362.00 руб.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах.
Технические характеристики
| Параметры обработки | |
|---|---|
| Макс. проворачиваемый диаметр над станиной | Ø 660 мм |
| Макс. диаметр обработки | Ø 550 мм |
| Макс. проворачиваемый диаметр над суппортом | Ø 500 мм |
| Макс. длина обработки | 600 мм |
| Ход по оси Х | 315 мм |
| Тип направляющих | Скольжения |
| Шпиндель | |
| Тип торца шпинделя | А2-8 |

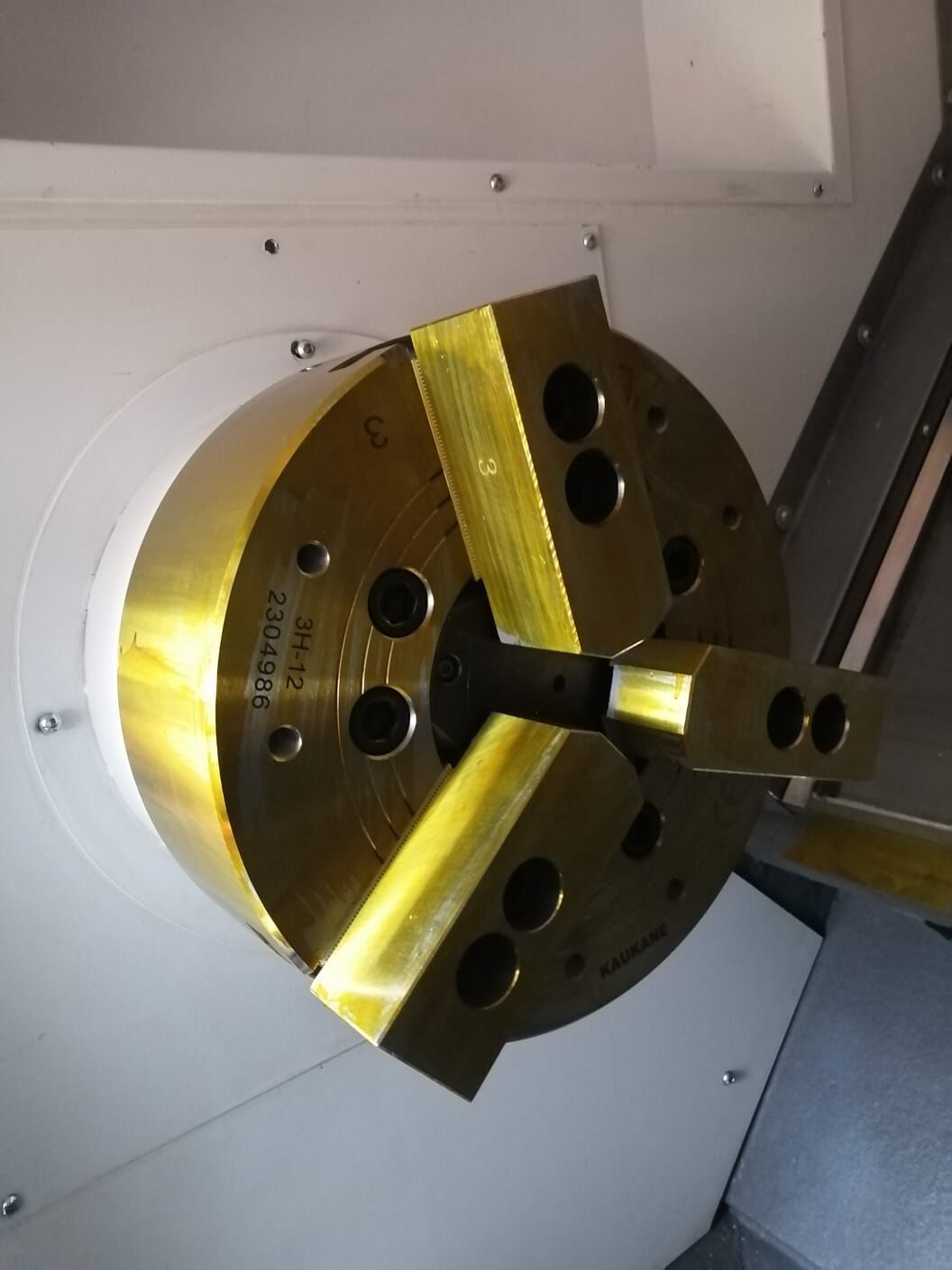

| Размер патрона | 12 дюймов |
| Диаметр прутка | Ø 75 мм |
| Диаметр отверстия в шпинделе | Ø 87 мм |
| Максимальная частота шпинделя | 2000 об/мин |
| Мощность привода шпинделя (пост/30 мин) | 18,5 / 22 кВт |
| Крутящий момент | 380 Нм |
| Револьверная головка | |
| Количество позиций | 12 |
| Сечение резца | 25 × 25 мм |
| Максимальный диаметр инструмента | Ø 40 мм |
| Подачи | |
| Рабочая подача по осям Х / Z / Z₁ | 6 / 12 / 6 м/мин |
| Скорость подачи резания | 1–6000 мм/мин |
| Точностные характеристики | |
| Позиционирование по оси Х | ± 0,005 мм |
| Позиционирование по оси Z | ± 0,006 мм |
| Повторяемость по оси Z₁ | ± 0,004 мм |
| Повторяемость по оси Х | ± 0,003 мм |
| Повторяемость по оси Z | ± 0,004 мм |
| Общие параметры | |
| Емкость бака СОЖ | 350 л |
| Габариты станка | 4500 × 2300 мм |
| Масса станка | 6000 кг |
| Система ЧПУ | HNС |
